| Tipo de produto | Cortador de grama sem fio |
| Marca | EGO |
| Modelo | ST1211E |
| Tensão nominal | 56 V --- |
| Rotação em vazio | 7000 /min |
| Mecanismo de corte | Cabeça de impacto (Tap & Go) |
| Tipo de fio de corte | Fio redondo de nylon, diâmetro 2,0 mm |
| Largura de corte | 30 cm |
| Peso (sem bateria) | 2,85 kg |
| Baterias compatíveis | BA1120E, BA2240E, BA2800, BA3360, BA4200 |
| Carregadores compatíveis | CH5500E, CH2100E |
| Nível de potência acústica medido | 90,76 dB(A) |
| Nível de potência acústica garantido | 91 dB(A) |
| Nível de pressão acústica (operador) | 75,0 dB(A) |
| Vibrações na alça traseira | 3,279 m/s² |
| Vibrações na alça dianteira | 4,915 m/s² |
| Construção | Isolação dupla (Classe II) |
| Proteção do usuário | Carenagem de proteção, lâmina de corte do fio, proteção de batente |
| Alça auxiliar | Dianteira ajustável |
| Alimentação | Bateria de íon de lítio recarregável (removida) |
| Conteúdo da embalagem | Cortador de grama, carenagem de proteção, alça auxiliar dianteira, chave allen, manual do usuário |
Perguntas frequentes - ST1211E EGO
Perguntas dos utilizadores sobre ST1211E EGO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aparador de relva em formato PDF gratuitamente! Encontre o seu manual ST1211E - EGO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ST1211E da marca EGO.

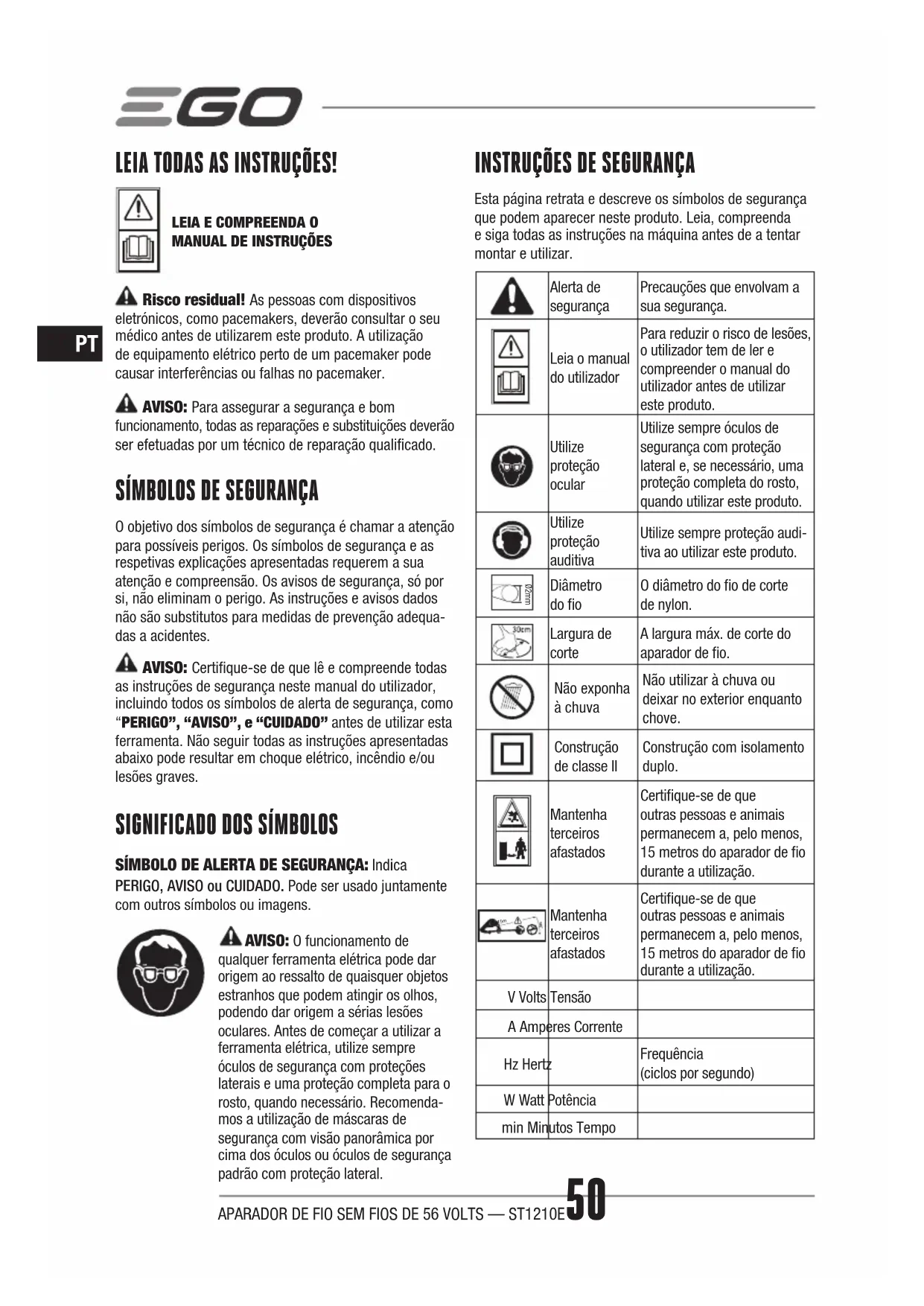

MANUAL DE UTILIZADOR ST1211E EGO
MANTENIMIENTO Y ALMACENAMIENTO
Risco residual! As pessoas com dispositivos eletrónicos, como pacemakers, deverão consultar o seu médico antes de utilizarem este produto. A utilização de equipamento elétrico perto de um pacemaker pode causar interferências ou falhas no pacemaker.
AVISO: Para assegurar a segurança e bom funcionamento, todas as reparações e substituições deverão ser efetuadas por um técnico de reparação qualificado.
SÍMBOLOS DE SEGURANÇA
O objetivo dos símbolos de segurança é chamar a atenção para possíveis perigos. Os símbolos de segurança e as respetivas explicações apresentadas requerem a sua atenção e compreensão. Os avisos de segurança, só por si, não eliminam o perigo. As instruções e avisos dados não são substitutos para medidas de prevenção adequadas a acidentes.
AVISO: Certifique-se de que lê e compreende todas as instruções de segurança neste manual do utilizador, incluindo todos os símbolos de alerta de segurança, como "PERIGO", "AVISO", e "CUIDADO" antes de utilizar esta ferramenta. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves.
AVISO: O funcionamento de qualquer ferramenta elétrica pode dar origem ao ressalto de quaisquer objetos estranhos que podem atingir os olhos, podendo dar origem a sérias lesões oculares. Antes de começar a utilizar a ferramenta elétrica, utilize sempre óculos de segurança com proteções laterais e uma proteção completa para o rosto, quando necessário. Recomendamos a utilização de máscaras de segurança com visão panorâmica por cima dos óculos ou óculos de segurança padrão com proteção lateral.
INSTRUÇÕES DE SEGURANÇA
Esta página retrata e descreve os símbolos de segurança que podem aparecer neste produto. Leia, compreenda e siga todas as instruções na máquina antes de a tentar montar e utilizar.
 | Alerta de segurança | Precauções que envolvam a sua segurança. |
  | Leia o manual do utilizador | Para reduzir o risco de lesões, o utilizador tem de ler e compreender o manual do utilizador antes de utilizar este produto. |
 | Utilize proteção ocular | Utilize sempre óculos de segurança com proteção lateral e, se necessário, uma proteção completa do rosto, quando utilizar este produto. |
 | Utilize proteção auditiva | Utilize sempre proteção auditiva ao utilizar este produto. |
 | Diâmetro do fio | O diâmetro do fio de corte de nylon. |
 | Largura de corte | A largura máx. de corte do aparador de fio. |
 | Não exponha à chuva | Não utilizar à chuva ou deixar no exterior enquanto chove. |
 | Construção de classe II | Construção com isolamento duplo. |
 | Mantenha terceiros afastados | Certifique-se de que outras pessoas e animais permanecem a, pelo menos, 15 metros do aparador de fio durante a utilização. |
 | Mantenha terceiros afastados | Certifique-se de que outras pessoas e animais permanecem a, pelo menos, 15 metros do aparador de fio durante a utilização. |
| V Volts | Tensão | |
| A Amperes Corrente | ||
| Hz Hertz | Frequência (ciclos por segundo) | |
| W Watt | Potência | |
| min Minutos Tempo | ||
| ~ | Corrente alternada | Tipo de corrente |
| = | Corrente direta | Tipo ou característica da corrente |
| n_0 | Velocidade sem carga | Velocidade de rotação, sem carga |
| ... /min Por minuto Rotações por minuto | ||
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
AVISO: Quando se utilizarem aparadores de fio, devem adotar-se sempre medidas de segurança básicas para reduzir o risco de incêndio, de descargas elétricas e de lesões pessoais, incluindo o seguinte:
PERIGO: Não confie apenas no isolamento da ferramenta contra choques elétricos. Para reduzir o risco de eletrocussão, nunca utilize o aparelho perto de quaisquer fios ou cabos (eletricidade, etc.) que possam transportar corrente elétrica.
CUIDADO: Utilize equipamento de proteção auditiva adequada durante a utilização. Em algumas condições e durações de utilização, o ruído proveniente deste produto pode contribuir para a perda de audição.
TREINO
■ Leia estas instruções com atenção. Familiarize-se com todos os controlos e com a utilização correcta da máquina.
- Nunca permita que pessoas que não estejam familiarizadas com as instruções ou crianças utilizem o aparelho. Os regulamentos locais podem restringir a idade do utilizador.
■ Tenha em conta que o operador ou utilizador é o responsável por acidentes ou perigos que ocorram a outras pessoas ou à sua propriedade.
PREPARAÇÃO
■ Nunca utilize o aparelho com pessoas, especialmente crianças ou animais por perto.
- Utilize sempre proteção ocular e calçado resistente enquanto utiliza a máquina.
FUNCIONAMENTO
■ Us e a máquina apenas à luz do dia ou com boa luz artificial.
- Nunca utilize a máquina com proteções danificadas ou sem as proteções montadas.
■ Ligue o motor apenas quando as mãos e pés estiverem afastados de meios de corte.
■ Desligue sempre a máquina da alimentação (retire a ficha da tomada ou retire o dispositivo de desativação).
■ Sempre que deixa a máquina sem supervisão;
■ Antes de eliminar um bloqueio;
■ Antes de verificar, limpar ou trabalhar na máquina
■ Após bater num objeto estranho;
■ Sempre que a máquina começa a vibrar anormalmente.
■ Tenha cuidado para não se magoar nos pés nem nas mãos durante o corte.
■ Certifique-se sempre de que as aberturas de ventilação são mantidas isentas de resíduos.
MANUTENÇÃO E ARMAZENAMENTO
■ Desligue a máquina da alimentação (retire a ficha da tomada ou retire o dispositivo de desativação) antes de efetuar quaisquer trabalhos de manutenção ou de limpeza.
- Utilize apenas peças sobressalentes e acessórios recomendados pelo fabricante.
- Inspezione e efetue a manutenção da máquina com regularidade. A máquina apenas deve ser reparada por um reparador autorizado.
■ Quando não em uso, armazene a máquina fora do alcance das crianças.
AVISOS ADICIONAIS DE SEGURANÇA
■ Evite ambientes perigosos. Não utilize o aparador em locais húmidos ou molhados.
■ Desligue sempre o aparador de fio ou retire a bateria sempre que deixar o aparador sem supervisão.
■ Não utilize à chuva.
■ Mantenha as crianças afastadas. Todas as pessoas deverão ser mantidas afastadas da área de trabalho.
■ Vista-se adequadamente. Não utilize roupa larga ou joias. Estas podem ficar presas em peças móveis. A utilização de luvas de borracha e calçado resistente é recomendada para trabalhos no exterior. Utilize uma proteção para segurar o cabelo comprido.
- Utilize óculos de segurança. Utilize sempre uma máscara ou máscara de pó se o funcionamento for poeirento.
- Utilize a ferramenta correta. Não utilize a ferramenta para outros trabalhos para além daqueles para que foi criada.
- Não force o aparador. Este fará um trabalho melhor e com menos probabilidades de lesões se for usado à taxa para que foi criado.
- Não se estique. Mantenha sempre a base e o equilíbrio adequados.
■ Mantenha-se alerta e atento ao que está a fazer. Utilize o senso comum. Não utilize o aparador quando estiver cansado.
- Não utilize o aparador quando estiver sob a influência de álcool ou drogas.
■ Mantenha as proteções no lugar e em bom estado de funcionamento.
- Armazene o aparador no interior. Quando não em uso, deverá guardá-lo no interior num local seco, alto ou trancado, com a bateria retirada e fora do alcance das crianças.
■ Mantenha o aparador em bom estado. Mantenha o acessório de corte limpo para melhor desempenho e para reduzir o risco de lesões. Siga as instruções quanto à mudança de acessórios. Mantenha as pegas secas, limpas e sem óleo ou gordura.
- Verifique se existem peças danificadas. Antes de continuar a utilizar o aparador, uma proteção ou outra peça que esteja danificada deve ser cuidadosamente verificada, para determinar se irá funcionar adequadamente e desempenhar a sua suposta função. Verifique o alinhamento de peças móveis, ligação de peças móveis, fragmentação de peças, montagem e qualquer outra condição que possa afetar o seu funcionamento. Um protetor ou qualquer outra peça que esteja danificada deverá ser reparada adequadamente ou substituída por um centro de reparações autorizado, exceto se for indicado de outro modo neste manual de instruções.
- Limpe a área a cortar antes de cada utilização. Retire todos os objetos, como pedras, vidro partido, pregos, arames ou fios que possam ser atirados ou ficar presos no acessório de corte. Certifique-se de que outras pessoas e animais são mantidos a, pelo menos, 15 metros de distância.
■ Antes de utilizar a máquina e após qualquer impacto, verifique quaisquer sinais de desgaste ou dano e repare, conforme necessário.
- Segure sempre o aparador firmemente com as duas mãos nas pegas durante a utilização. Enrole os dedos em redor das pegas.
- Para evitar um arranque acidental, nunca transporte o aparador com o dedo no gatilho.
- Não utilize o aparador em atmosferas explosivas ou com produtos petrolíferos. Os motores nestes aparelhos costumam criar faíscas e estas podem incendiar os vapores.
- Danos no aparador: se bater num objeto estranho com o aparador ou se este ficar emaranhado, pare imediatamente o aparelho, retire a bateria, verifique se existem danos e leve o aparelho para ser reparado antes de tentar voltar a utilizá-lo. Não utilize com uma proteção ou bobinas partidas.
Se o aparelho começar a vibrar anormalmente, desligue o motor, retire a bateria do aparador de fio e verifique imediatamente as causas. A vibração é normalmente um aviso de problemas. Uma cabeça solta pode vibrar, rachar, partir ou soltar-se do aparador, o que pode dar origem a lesões sérias ou fatais. Certifique-se de que o acessório de corte está devidamente fixado na respetiva posição. Se a cabeça se soltar após fixá-la, substitua-a imediatamente. Nunca utilize um aparador com um acessório de corte solto.
Substitua imediatamente uma cabeça de corte rachada, danificada ou gasta, mesmo que o dano esteja limitado a rachas superficiais. Tais acessórios podem despedaçar-se a alta velocidade e causar lesões sérias ou até mesmo fatais.
■ Verifique regularmente o acessório de corte durante a utilização ou imediatamente após reparar alguma alteração no comportamento de corte. - Utilize apenas linhas ( 2,0 mm) de polímero para aparadores autorizadas pela EGO ^TM e linhas para aparadores criadas para serem usadas com este aparelho. Apesar de alguns acessórios não autorizados poderem caber no aparador de fio da EGO ^TM , eles podem ser extremamente perigosos e/ou danificar o aparelho.
Para reduzir o risco de lesões sérias, nunca utilize fio de arame ou metal reforçado ou outro material em vez das linhas de corte de nylon. Os pedaços de arame podem partir-se e serem atirados a alta velocidade contra o operador ou terceiros.
Para reduzir o risco de lesões devido à perda de controlo, nunca trabalhe em cima de uma escada ou noutro suporte inseguro. Nunca segure o acessório de corte acima da altura da cintura.
Se ocorrerem situações que não sejam abrangidas por este manual, tenha cuidado e faça uso do bom senso. Contacte o centro de reparação da EGO para obter assistência. - Não carregue a bateria à chuva ou em condições húmidas.
■ Utilize apenas com baterias e carregadores listados em baixo:
| BATERIA | CARREGADOR |
| BA1120E, BA2240E, BA2800, BA3360, BA4200 | CH5500E, CH2100E |
- A bateria tem de ser retirada do equipamento antes de ser eliminada.
■ A bateria tem de ser eliminada de modo seguro.
- Não atire a bateria para o fogo. As células podem explodir. Verifique as normas locais quanto a possíveis instruções especiais de eliminação.
- Não abra, nem altere a bateria. O eletrólito libertado é corrosivo e pode causar lesões nos olhos ou pele. Pode ser tóxico se engolido.
■ Tenha muito cuidado ao manusear as baterias, de modo a não colocá-las em curto-circuito com materiais condutores, como anéis, pulseiras e chaves. A bateria ou o condutor podem sobreaquecer e causar queimaduras.
■ Quando fizer reparações, utilize apenas peças sobressalentes idênticas da EGO™. A utilização de outros acessórios pode aumentar o risco de lesões.
As ferramentas que funcionam a bateria não têm de ser ligadas a uma tomada elétrica; assim, estão sempre em estado de funcionamento. Tenha cuidado com possíveis perigos quando o aparelho não estiver a funcionar. Tenha cuidado quando efetuar a manutenção ou reparações.
- Não lave com uma mangueira. Evite que entre água no motor e nas ligações elétricas.
- Guarde estas instruções. Consulte com frequência e utilize estas instruções para instruir outras pessoas sobre a forma de utilizar este equipamento. Se emprestar este aparelho, entregue também as instruções, para evitar uma má utilização do produto e possíveis lesões.
■ Ao utilizar o equipamento, utilize sempre calçado resistente e calças compridas.
- Garanta que possui sempre uma base para os pés equilibrada em locais inclinados e que caminha, nunca corra.
GUARDE ESTAS INSTRUÇÕES!
| Voltagem | 56 V --- | |
| Velocidade sem carga 7000 /min | ||
| Mecanismo de corte Cabeça de choque | ||
| Diâmetro da linha | Fio redondo de nylon AL0800 ∅2,0 mm | |
| Largura de corte 30 cm | ||
| Peso (sem a bateria) 2,85 kg | ||
| Nível de potência do som medido L_WA | 90,76 dB(A)K=2,5 dB(A) | |
| Máxima nível da pressão do som no ouvido do operador L_PA | 75,0 dB(A)K=2,5 dB(A) | |
| Nível de potência acústica garantido L_WA (medido de acordo com 2000/14/CE) | 91 dB(A) | |
| Vibração a_h | Pega dianteira | 3,279 m/s ^2 K=1,5 m/s ^2 |
| Pega traseira | 4,915 m/s ^2 K=1,5 m/s ^2 | |
- O valor total declarado da vibração foi medido de acordo com um método de teste padrão e pode ser usado para comparar duas ferramentas;
■ O valor total declarado da vibração também pode ser usado numa avaliação preliminar da exposição.
AVISO: A emissão de vibrações durante a utilização da ferramenta elétrica pode diferir do valor declarado em que a ferramenta é usada. De modo a proteger o utilizador, este deverá utilizar luvas e proteção auditiva nas condições atuais de utilização.
LISTA DE PEÇAS
| NOME DA PEÇA QUANTIDADE | |
| Aparador de fio 1 | |
| Proteção 1 | |
| Conjunto da pega dianteira 1 | |
| Chave hexagonal 1 | |
| Manual de funcionamento 1 |
DESCRIÇÃO
CONHEÇA O SEU APARADOR DE FIO (Fig. A)
- Gatilho
- Pega traseira
- Alavanca de desbloqueio
- Manga suave
- Pega dianteira ajustável
- Eixo
- Proteção contra choques
- Manípulo de choque
- Cabeça de choque (cabeça de corte)
- Proteção
- Lâmina de corte do fio
- Mecanismo de ejeção
- Contactos elétricos
- Aba
- Botão de libertação de bateria
MONTAR
AVISO: Se quaisquer peças estiverem danificadas ou em falta não utilize este produto até as peças serem substituídas. Utilizar este produto com peças danificadas ou em falta pode dar origem a lesões pessoais sérias.
AVISO: Não tente modificar este produto nem criar acessórios que não sejam recomendados para utilizar com este aparador de fio. Qualquer alteração ou modificação é considerada uma má utilização e pode dar origem a perigos, que podem levar a possíveis lesões pessoais sérias.
AVISO: Para evitar um arranque acidental que possa causar lesões pessoais sérias, retire sempre a bateria do produto durante a montagem das peças.
MONTAGEM DA PROTEÇÃO (Fig. B, C e D)
AVISO: Utilize sempre luvas quando montar ou substituir a proteção. Tenha cuidado com a lâmina na proteção e proteja a sua mão contra cortes.
AVISO: Nunca utilize o aparelho sem a proteção bem colocada. A proteção tem de estar sempre no aparelho para proteger o utilizador! Quando a proteção estiver fixada, nunca tente retirá-la nem ajustá-la. Se tiver de a substituir, isso deverá ser efetuado por um técnico qualificado!
Coloque a cabeça do aparador voltada para cima, solte e retire os dois parafusos. Depois alinhe as abas guia com as ranhuras da estrutura, empurre a proteção para a posição e bloqueie-a com dois parafusos. Certifique-se de que a superfície interna da proteção fica virada para a cabeça do aparador.
MONTAR E AJUSTAR A PEGA DIANTEIRA
Empurre a pega dianteira na direção do eixo (Fig. F) e, depois, insira o bloco de fixação na ranhura da pega (Fig. G), monte a haste de fixação e bloqueie com a porca de asas (Fig. H). A sequência é apresentada na Fig. E. Por último, ajuste a posição da pega dianteira para que o seu braço dianteiro fique esticado, usando o aparador (Fig. I) e, depois, bloqueie a alavanca da haste de fixação (Fig. J).
Fig. E e I descrição das peças apresentada abaixo:
| E-1 | Pega dianteira E-4 | Porca de asas |
| E-2 | Haste de fixação I-1 | Manga suaye |
| E-3 | Bloco de fixação I-2 | Etiqueta aviso |
AVISO: A pega dianteira deve ser voltada para cima apontando para a parte superior da pega.
AVISO: Fixe apenas a pega dianteira à frente da manga suave no eixo.
AVISO: A ferramenta pode ser utilizada sem a pega dianteira fixada de forma fiável.
FUNCIONAMENTO
AVISO: Não deixe que a sua familiaridade com o produto o torne descuidado. Lembre-se, uma fração de segundo de desatenção é suficiente para infligir ferimentos graves.
AVISO: Utilize sempre proteções oculares com escudos laterais. Juntamente com proteção auditiva. O não cumprimento pode resultar na projeção de objetos para os olhos e outros possíveis ferimentos graves.
AVISO: Não utilize quaisquer ligações ou acessórios não recomendados pelo fabricante deste produto. O uso de ligações ou acessórios não recomendados pode resultar em ferimentos pessoais graves.
AVISO: Utilize o seu aparador de fio com a respetivo fio de corte para cortar relva e material semelhante.
AVISO: Para evitar a ligação acidental que pode provocar ferimentos pessoais graves, retire sempre a bateria da ferramenta quando montar peças, fizer ajustes, proceder à limpeza ou quando não em uso.
Pode utilizar este produto para os objetivos abaixo listados:
Aparar: usado para retirar relva e ervas daninhas encostadas a paredes, vedações, árvores e orlas.
Cortar: usado para cortar relva difícil de alcançar usando uma máquina de cortar relva normal.
AVISO: A ferramenta só deve ser utilizada para o seu propósito destinado. Qualquer outra utilização, por exemplo desbaste de sebes, será considerada má utilização.
FIXAR/RETIRAR A BATERIA
Carregue por completo antes da primeira utilização.
Para fixar (Fig. K)
Alinhe as abas da bateria com as ranhuras de fixação e empurre a bateria para baixo até ouvir um “clique”.
Para retirar (Fig. L)
AVISO: Tenha sempre cuidado com os seus pés, com crianças e animais perto de si quando premir o botão de libertação da bateria. Se a bateria cair, podem ocorrer lesões sérias. NUNCA retire a bateria num local elevado.
Prima o botão de libertação da bateria e puxe a bateria para fora.
AVISO: Vista-se adequadamente para reduzir o risco de lesões quando utilizar este aparelho. Não utilize roupa larga ou joias. Utilize proteções oculares e auditivas. Utilize calças compridas e resistentes, botas e luvas. Não utilize roupa curta, sandálias nem ande descalço.
Antes de colocar em funcionamento, segure o aparador com ambas as mãos, com uma mão na pega traseira e a outra na pega dianteira esticadas (Fig. M). Depois verifique se existe equilíbrio e uma distância de corte apropriada.
LIGAR/PARAR O APARADOR DE FIO (Fig. N)
Para ligar
Prima a alavanca de bloqueio para baixo e mantenha-a nessa posição. Prima o gatilho para ligar o aparador de fio.
Para parar
Solte a alavanca de bloqueio e o gatilho.
AVISO: Retire sempre a bateria do aparador de fio nas pausas de trabalho e após conclusão de um trabalho.
AVISO: Para evitar lesões pessoais sérias, utilize sempre óculos de segurança quando utilizar este aparelho. Utilize uma máscara para o rosto ou máscara do pó em locais poeirentos.
Limpe a área a cortar antes de cada utilização. Retire todos os objetos, como pedras, vidro partido, pregos, arames ou fios que possam ser atirados ou ficar presos no acessório de corte. Afaste as crianças, terceiros e animais. No mínimo, mantenha as crianças, terceiros e animais a um raio de 15 metros. Poderá continuar a haver um risco para as pessoas devido aos objetos que possam ser atirados. Quaisquer terceiros deverão ser encorajados a utilizar proteção ocular. Se alguém se aproximar, desligue imediatamente o motor e o acessório de corte.
Antes de cada utilização, verifique se existem peças gastos/danificadas.
Verifique a cabeça de choque, proteção, pega dianteira e substitua as peças rachadas, torcidas, dobradas ou danificadas de algum modo.
Esta lâmina para cortar o fio na extremidade da proteção pode deixar de ficar afiada com o passar do tempo. Recomendamos que afie periodicamente com uma lima ou que a substitua por uma lâmina nova.
AVISO: Utilize sempre luvas quando montar a proteção ou afiar ou substituir a lâmina. Tenha cuidado com a lâmina na proteção e proteja a sua mão contra cortes.
Após cada utilização, limpe o aparador.
■ Utilize apenas detergente neutro e um pano humedecido para limpar o aparelho. Nunca permita que entrem líquidos no aparelho e nunca coloque qualquer parte do aparelho dentro de qualquer líquido.
■ Mantenha sempre as entradas de ar da estrutura do motor e eixo sem resíduos (Fig. 0).
Fig. O descrição das peças apresentada abaixo:
0-1 Entradas de ar no eixo
0-2 Entradas de ar na estrutura do motor
CUIDADO: As obstruções nas aberturas de ventilação impedem que o ar flua para a estrutura do motor, dando origem a um sobreaquecimento ou danos no motor.
AVISO: Nunca utilize água para limpar o seu equipamento. Evite utilizar solventes quando limpa peças plásticas. Os plásticos são mais suscetíveis a danos de vários tipos de solventes comerciais. Utilize panos de limpeza para retirar sujidades, pó, óleo, gordura, etc.
AJUSTAR O COMPRIMENTO DO FIO DE CORTE
A cabeça de choque permite ao operador libertar mais fio de corte sem parar o motor. À medida que o fio fica gasto, pode libertar mais fio, batendo ligeiramente o manípulo de corte no chão enquanto utiliza o aparador (Fig. P).
Para melhores resultados, bata com o manípulo de choque no chão duro. Se tentar libertar fio em relva comprida, o motor pode sobreaquecer. Mantenha sempre o fio de corte completamente esticado. A libertação do fio fica mais difícil à medida que o fio de corte fica mais curto.
AVISO: Não retire nem altere o conjunto da lâmina de corte do fio. Um fio com um comprimento excessivo faz o motor sobreaquecer e pode dar origem a lesões pessoais sérias.
TRABALHAR COM A PROTEÇÃO CONTRA CHOQUES
A proteção contra choques pode limitar o alcance de corte do fio de corte e reduzir o risco do fio de corte rotativo causar danos (Fig. Q).
Para utilizar a proteção contra choques, vire para baixo a partir da sua posição de armazenamento (Fig. R).
AVISO: A cabeça de choque pode continuar a rodar brevemente após desligar o aparador de fio. Espere que a cabeça de choque pare por completo antes de ajustar a proteção contra choques. Não ajuste com o pé.
SUBSTITUIÇÃO DO FIO
AVISO: Utilize sempre fio de corte de nylon padrão com diâmetro máximo de ∅2,0 mm.
AVISO: Nunca utilize fio reforçado com metal, arame, corda, etc. Estes podem partir e tornar-se projéteis perigosos.
- Enrole a bobina com o fio novo.
- Instale a bobina pré-enrolada (AS1301, se necessário, disponível junto do revendedor).
Enrolar um fio novo na bobina
Prima as duas abas de libertação na base da bobina e retire o fixador da bobina (Fig. S). Pegue em cerca de 7m de fio de corte novo. Dobre e enrole-a na bobina como apresentado na Fig. T e U. Depois, coloque a terminação do fio pelos dois entalhes opostos na bobina (Fig. V) e coloque a bobina no respetivo fixador com os entalhes alinhados com os olhais do fixador (Fig. W). Por fim, alinhe as ranhuras do fixador com as abas na base da bobina e prima o fixador de forma uniforme, certificando-se que encaixa em posição (Fig. X).
AVISO: Limpe sempre o fixador da bobina, bobina e base da bobina antes de voltar a montar a cabeça do aparador. Verifique o fixador da bobina, bobina e base da bobina quanto a desgaste. Se for necessário, substitua as peças gastas.
AVISO: Não enrolar o fio na direção indicada faz com que a cabeça do aparador funcione incorretamente.
Instalar uma bobina pré-enrolada
Prima as duas abas de libertação na base da bobina e retire o fixador da bobina (Fig. S). Depois, coloque uma bobina pré-enrolada no fixador com os entalhes alinhados com os olhais do fixador (Fig. W). Por fim, alinhe as ranhuras do fixador com as abas na base da bobina e prima o fixador de forma uniforme, certificando-se que encaixa em posição (Fig. X).
Fig. W e X descrição das peças apresentada abaixo:
| W-1 Entalhe X-1 Separador | ||
| W-2 Olhal X-2 Ranhura |
AVISO: Certifique-se de que as abas na base da bobina ficam fixadas no respetivo lugar ou a bobina sai durante o funcionamento.
MANUTENÇÃO
AVISO: Quando fizer reparações, utilize apenas peças sobressalentes idênticas. Inspecione e efetue a manutenção da máquina com regularidade. Para assegurar a segurança e bom funcionamento, todas as reparações deverão ser efetuadas por um técnico de reparação qualificado.
AVISO: As baterias não têm de ser ligadas a uma tomada. Assim, estão sempre em estado de funcionamento. Para evitar lesões pessoais sérias, tenha muito cuidado quando efectuar a manutenção, reparação ou mudança do acessório de corte ou de outros acessórios.
AVISO: Para evitar lesões pessoais sérias, retire a bateria do aparelho antes da reparação, limpeza, mudança de acessórios ou remoção de material da unidade.
LIMPEZA DA UNIDADE
■ Limpe a unidade usando um pano humedecido com detergente suave.
- Não utilize detergentes fortes na estrutura de plástico ou na pega. Estes podem ser danificados por determinados óleos aromáticos, como pinho e limão e por solventes como querosene. A humidade também pode causar um perigo de choque. Retire qualquer vestígio de humidade com uma pano macio e seco.
- Utilize uma pequena escova ou a descarga de ar de uma pequena escova aspiradora para desobstruir as entradas de ar na estrutura traseira.
GUARDAR A UNIDADE
■ Retire a bateria do aparador de fio quando não o utilizar.
■ Limpe bem o aparelho antes de o guardar.
- Armazene a unidade num local seco, bem ventilado, trancado ou elevado, fora do alcance das crianças. Não armazene a unidade em cima ou perto de fertilizantes, gasolina ou outros químicos.
Proteção do ambiente
Não elimine o equipamento elétrico, o carregador da bateria e as baterias/baterias recarregáveis juntamente com o lixo doméstico comum!
De acordo com a norma europeia 2002/19/UE, o equipamento elétrico e eletrónico que deixe de ser usado e de acordo com a norma europeia 2006/66/CE, as baterias gastas ou defeituosas têm de ser recolhidas em separado.
Se os equipamentos elétricos forem eliminados em aterros ou lixeiras, substâncias perigosas podem vazar para os lençóis freáticos e entrar na cadeia de alimentação, danificando a sua saúde e bem-estar.
DECLARAÇÃO DE CONFORMIDADE CE
Nós, EGO EUROPE GMBH
Declaramos que o produto aparador de fio sem fios de ião e litio de 56V ST1210E se encontra em conformidade com os requisitos essenciais de saúde e segurança das seguintes Diretivas:
2006/42/CE, 2014/30/EU, 2011/65/EU, 2000/14/CE
Nível de potência do som medido: 90,76 dB(A).
Nível de potência de som garantido: 91 dB(A).
O processo de avaliação de conformidade do Anexo VI é seguido de acordo com a norma 2000/14/CE.
Organismo notificado: Société Nationale de Certification et d'Homologation
* (Representante autorizado da CHERVON e responsável pela documentação técnica)
01/09/2016
RESOLUÇÃO DE PROBLEMAS
| PROBLEMA CAUSA SOLUÇÃO | ||
| O aparador de fio não pega. | A bateria não foi colocada no aparador de fio.Não existe contacto elétrico entre o aparador e a bateria.A bateria está gasta.A alavanca de bloqueio e o gatilho não foram premidos em simultâneo. | Fixe a bateria no aparador.Retire a bateria, verifique os contactos e volte a instalar a bateria.Carregue a bateria.Prima a alavanca de bloqueio e mantenha premida, depois prima o gatilho para ligar o aparador de fio. |
| O aparador de fio para durante o corte. | A proteção não está montada no aparador, fazendo com que haja um fio excessivamente comprido e o sobreaquecimento do motor.Está a utilizar um fio de corte muito pesado.O eixo do motor ou a cabeça do aparador estão cheios de relva.O motor está sobrecarregado.A bateria ou aparador de fio estão muito quentes.A bateria foi retirada da ferramenta.A bateria está gasta. | Retire a bateria e monte a proteção no aparador.Utilize apenas com um fio de corte de nylon com 2,0 mm de diâmetro ou menos.Pare o aparador, retire a bateria e retire a relva do eixo do motor e da cabeça do aparador.Retire a cabeça do aparador da relva. O motor volta a funcionar mal a carga seja retirada.Quando cortar, mova a cabeça do aparador para um lado e para o outro na relva a ser cortada e nunca retire mais de 20 cm num único corte.Deixe a bateria ou aparador arrefecer até que a temperatura atinja menos de 67 °C.Volte a colocar a bateria.Carregue a bateria. |
| A cabeça do aparador não faz o fio avançar. | O eixo do motor ou a cabeça aparador estão cheios de relva.Não tem fio suficiente na bobina.A cabeça do aparador está suja.O fio ficou enrodilhado na bobina.O fio é demasiado curto. | Pare o aparador, retire a bateria e retire a relva eixo do motor e da cabeça do aparador.Retire a bateria e substitua o fio de corte. Siga a secção "SUBSTITUIÇÃO DO FIO" neste manual.Retire a bateria e limpe a bobina, fixador da bobina e base da bobina.Retire a bateria, retire o fio da bobina e enrole Siga a secção "SUBSTITUIÇÃO DO FIO" neste manual.Retire a bateria e puxe as linhas enquanto prime alternadamente e liberta o manípulo de choque. |
| A relva enrola-se à volta da cabeça do aparador e da estrutura do motor.. | Cortar relva alta ao nível do solo. | Corte relva alta do topo até baixo, nunca retirando mais de 20 cm em cada passo para evitar que a erva se enrole. |
| O fio não está a cortar bem. | A lâmina de corte do fio na extremidade da proteção deixou de estar afiada. | Afie a lâmina de corte do fio com uma lima ou substitua por uma lâmina nova. |
GARANTIA
POLÍTICA DE GARANTIA EGO
Por favor, visite o website egopowerplus.com para saber todos os termos e condições da política de garantia EGO.
LEGGERE TUTTE LE ISTRUZIONI!
LEGGERE E COMPRENDERE LE ISTRUZIONI
CONSERVARE PER RIFERIMENTO FUTURO.
Mês, EGO EUROPE GMBH
