| Toote tüüp | Juhtmevaba niiduk |
| Bränd | EGO |
| Mudel | ST1211E |
| Nimipinge | 56 V --- |
| Tühikäigu pöörded | 7000 /min |
| Lõikemehhanism | Koputuspära (Tap & Go) |
| Lõikeniidi tüüp | Ümmargune nailonniit, läbimõõt 2,0 mm |
| Lõikelaius | 30 cm |
| Kaal (ilma akuta) | 2,85 kg |
| Ühilduvad akud | BA1120E, BA2240E, BA2800, BA3360, BA4200 |
| Ühilduvad laadijad | CH5500E, CH2100E |
| Mõõdetud helivõimsuse tase | 90,76 dB(A) |
| Garanteeritud helivõimsuse tase | 91 dB(A) |
| Helirõhutase (operaator) | 75,0 dB(A) |
| Tagumise käepideme vibratsioon | 3,279 m/s² |
| Esimese käepideme vibratsioon | 4,915 m/s² |
| Ehitus | Topeltisolatsioon (klass II) |
| Kasutaja kaitse | Kaitsekate, niidi lõiketera, tõkke kaitse |
| Abikäepide | Reguleeritav eesmine |
| Toide | Laetav liitium-ioon aku (eemaldatud) |
| Pakendi sisu | Äärelõikur, kaitsekate, eesmine abikäepide, kuuskantvõti, kasutusjuhend |
Korduma kippuvad küsimused - ST1211E EGO
Kasutajate küsimused teemal ST1211E EGO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Murutrimmer PDF-formaadis tasuta! Leidke oma juhend ST1211E - EGO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ST1211E kaubamärgi EGO.
KASUTUSJUHEND ST1211E EGO
ET 56-voldise liitiumioonakuga juhtmeta jõhvtrimmer 232
⚠ Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arstiga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.
HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.
OHUTUSSÜMBOLID
Ohutussümbolite eesmärk on tömmata teie tähelepanu vöimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke önnetuste vältimise meetmeid.
HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui te ei järgi kõiki allpool toodud juhiseid, võib tekkida elektrilöögi, tulekahju ja/või raske kehavigastuse oht.
SÜMBOLITE TÄHENDUSED
TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, või ETTEVAATUST. Võidakse kasutada koos teiste sümbolite või piktograafidega.
HOIATUS: Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada tõsiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille.
OHUTUSJUHISED
Sel lehel on kujutatud ja kirjeldatud ohutusesümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid.
 | Ohutusteade | Teie turvalisusega seotud ettevaatusabinõud |
 | Lugege kasutus-juhendit | Et vähendada vigastuste ohtu, peab kasutaja enne toote kasutamist lugema kasutusjuhendit ja selle endale selgeks tegema. |
 | Kandke kaitseprille | Kandke selle toote kasuta-mise ajal alati kaitseprille või külgkaitsetega kaitse-prille ja täielikku näokaitset. |
 | Kasutage kõrvade kaitseva-hendeid | Kasutage seadmega tööta-des alati kuulmiskaitset |
 | Jõhvi diameeter | Nailonist lõikejõhvi diameeter |
 | Lõikelaius | Trimmeri maksimaalne lõikeulatus |
 | Vältige seadme kokkupuudet vihmaga | Ärge kasutage seadet vihmasaju ajal ja ärge jätke seadet vihma kätte. |
 | Il klassi kon-struktsioon | Topeltisolatsiooniga kon-struktsioon. |
 | Ärge laske kellelgi töö ajal enda lähedal seista | Trimmeriga töötamise ajal ei tohi 15m raadiuses olla loomi ega teisi inimesi, |
 | Ärge laske kellelgi töö ajal enda lähedal seista | Trimmeriga töötamise ajal ei tohi 15m raadiuses olla loomi ega teisi inimesi, |
| V volti | Pinge | |
| A amprit Voolutugevus | ||
| Hz hertsi Sagedus (tsüklit sekundis) | ||
| W vatti | Võimsus | |
| min minutit Aeg | ||
| vahelduvvool | Voolu tüüp | |
| = | alalisvool Voolu | tuüp või omadus |
| n_0 | Tühikäigu kiirus | Tühikäigu pöörlemiskiirus |
| ... /min Minutis Pööret minutis | ||
HOIATUS: Juhtmeta trimmerite kasutamisel tuleb alati järgida järgnevaid elementaarseid ohutusnõudeid. Sedasi väldite tulekahju, elektrilöögi ja vigastuste ohtu.
ENNE KASUTAMIST LUGEGE TÄHELEPANELIKULT.
HOIDKE ALLES.
OHT: Ärge eeldage, et tööriista isolatsioonikiht tagab täieliku kaitse elektrilöögi eest. Elektrilöögi ohu vähendamiseks ärge kasutage seadet niisuguste juhtmete ega (voolu- jm.) kaablite läheduses, mis võivad olla voolu all.
ETTEVAATUST: Töö ajal kasutage sobivat kuulmiskaitset.
KOOLITUS
■ Lugege juhend hoolikalt läbi. Tutvuge juhtseadmetega ja seadme korrektse kasutamise põhimõtetega.
- Ärge lubage seadet kasutada lastel ega inimestel, kes pole tutvunud käesoleva juhendiga. Kohalikud seadused võivad seada seadme kasutajatele vanusepiiranguid.
- Pidage meeles, et seadme kasutaja vastutab teiste inimeste või nende varaga juhtuvate õnnetuste eest.
ETTEVALMISTUS
- Ärge kasutage seadet teiste inimeste (eriti laste) või loomade läheduses.
- Töö ajal kasutage alati silmade kaitsevahendeid ja tugevaid kingi.
KASUTAMINE
■ Kasutage seadet ainult päevasel ajal või hea kunstliku valgustusega.
- Ärge kasutage seadet, mille kaitsepiirded või -katted on kahjustatud või puuduvad.
■ Mootori sisselülitamisel hoidke käed ja jalad lõikedetailidest eemal.
■ Eemaldage seade alati vooluvõrgust (s.t võtke pistik pistikupesast välja või eemaldage blokeeriv seade),
■ kui jätate selle järelvalveta.
■ Enne ummistuse eemaldamist;
■ Enne seadme puhastamist, kontrollimist või seadistamist;
■ Pärast võõrkehaga põrkumist.
■ Kui seade hakkab ebanormaalselt vibreerima.
■ Jälgige, et lõikeseadmed ei vigastaks teie käsi või jalgu.
■ Jälgige, et ventilatsiooniavad oleksid kogu aeg puhtad.
HOOLDUS JA HOIUSTAMINE
■ Enne hooldus- või puhastustoimingute alustamist eemaldage seade vooluvõrgust (s.t võtke pistik pistikupesast välja või eemaldage blokeeriv seade),
■ Kasutage ainult tootja soovitatud tarvikuid ja -varuosi.
■ Kontrollige ja hooldage seadet regulaarselt. Laske seadet remontida ainult volitatud remonditöökojas.
■ Kui seadet ei kasutata, hoidke seda lastele kättesaamatus kohas.
MUUD TURVAHOIATUSED
■ Vältige ohtlikke keskkondi – ärge kasutage trimmereid märgades või niisketes kohtades..
■ Kui lahkute trimmeri juurest, lülitage see alati välja või eemaldage akuplokk.
■ Ärge kasutage seadet vihma ajal.
■ Hoidke lapsed sellest seadmest eemal – Körvalseisjad peavad olema tööpiirkonnast ohutul kaugusel.
- Riietuge asjakohaselt – ärge kandke ehteid ega avaraid riideid. Need võivad liikuvate osade vahele kinni jääda. Välitingimustes töötades on soovitav kasutada kummikindaid ja tugevaid jalanõusid. Pikkade juuste puhul kasutage peakatet, mille sisse mahuvad ka juuksed.
■ Kasutage kaitseprille - tolmuses keskkonnas kandke alati näö- või tolmumaski.
■ Kasutage sobivat seadet - tööriista tohib kasutada vaid niisuguste tööde jaoks, milleks see on ette nähtud.
- Ärge rakendage trimmeriga töötades ülemäärast jõudu. Seade töötab paremini ja turvaliselt, kui seda kasutatakse ettenähtud kiirusel.
- Ärge kūünitage liigselt – töötage ainult kindlal maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada.
- Olge tähelepanelik ja keskendunud Rakendage tervet möistust. Ärge kasutage trimmerit väsinuna.
- Ärge töötage trimmeriga, kui olete kasutanud alkohö või narkootikume.
■ Hoidke piirded omal kohal ja töökorras.
■ Hoidke trimmereid sisetingimustes – Kui trimmerit ei kasutata, tuleks seda hoida kuivas ja kõrges lukustatud ning lastele ligipääsmatus kohas ilma akuplokita.
■ Hooldage trimmerit hoolikalt – Parimate töötulemuste saavutamiseks ja vigastuste ohu vähendamiseks hoidke lõiketera puhtana. Järgige komponentide vahetamise juhiseid. Hoidke käepidemed kuivana, puhtana ja vältige öli ja rasva sattumist seadmele.
■ Kontrollige kahjustatud osi enne kui seadme kasutamist jätkate. Kahjustatud piiret või muud detaili tuleb hoolikalt kontrollida, et veenduda, et detail toimib korrektselt ja täidab oma funktsiooni. Kontrollige, kas liikuvad komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid seadme omadusi mõjutada. Kahjustatud kate või muu kahjustatud detail tuleks korrektselt parandada või asendada ametlikus hoolduskeskuses, välja arvatud juhul, kui selles juhendis pole öeldud teisiti.
■ Enne töö alustamist puhastage tööpiirkond vöörkehadest. Eemaldage tööpinnalt köik, kivid, klaasikillud, naelad, juhtmed ja nöörid, mis vöivad seadme külge vöi sisse kinni jääda. Veenduge, et 15 meetri raadiuses pole teisi inimesi ega loomi.
■ Alati enne seadme kasutamist ja pärast kokkupuudet takistusega kontrollige seadme kuluvust ja vajadusel remontige seda.
- Töö ajal hoidke alati kahe käega tugevalt trimmeri käepidemetest kinni. Pange sõrmed ümber käepideme.
■ Vältige seadme juhuslikku käivitamist - ärge kandke trimmerit sörme päästikul hoides.
- Ärge kasutage trimmerit keskkondades, kus leidub bensiiniaure või mis on muul põhjusel plahvatusohtlikud. Seda tüüpi seadmete mootorid tekitavad sädemeid, mis võivad aurud süüdata.
- Ärge puudutage ohtlikke liikuvaid seadmeosi enne, kui seade on välja lülitatud (või akupakk seadme küljest eemaldatud) ja liikuvad seadmeosad on täielikult seiskunud.
- Trimmeri kahjustamine - kui tabate trimmeriga võõrkeha või võõrkeha jääb trimmeri külge kinni, seisake tööriist koheselt, eemaldage akuplokk, kontrollige võimalikke kahjustusi ja vajadusel laske seade enne töö jätkamist remontida. Ärge kasutage seadet, mille kaitsepiire või pool on katki.
Kui seade peaks ebanormaalselt vibreerima hakkama, peatage mootor, eemaldage akuplokk ja otsige koheselt vibreerimise põhjust. Vibratsioon hoiatab tavaliselt ohu eest. Lahtine lõikepea võib vibreerida, mõraneda, murduda või trimmeri küljest ära tulla.
Selle tulemuseks võivad olla rasked või surmavad kehavigastused. Veenduge, et lõikeseadme asend on korrektselt fikseeritud. Kui lõikepea tuleb pärast kohale fikseerimist lahti, vahetage see kohe välja. Ärge kunagi kasutage lahtise lõikeseadmega trimmerit.
■ Mõranenud, kahjustunud või kulunud lõikepea tuleb koheselt välja vahetada isegi kui kahjustuseks on vaevumärgatav mõra. Niisugused lisaseadmed võivad suurel kiirusel puruneda ja põhjustada raskeid või surmavaid vigastusi.
■ Kontrollige lõikeseadme seisukorda regulaarselt ja sagedasti või koheselt kui ilmneb märgatav muutus lõikeseadmete töös.
■ Kasutage ainult originaalset™ EGOlümeerist trimmeri (∅2,0 mm) jöhvi tarvikuid ja jöhvi, mis on möeldud selle trimmeri jaoks. Kuigi mönede mittelubatud tarvikute ühendamine EGO™ jõhvtrimmeri külge võib võimalik olla, on nende kasutamine väga ohtlik ja/või võib kahjustada tööriistu.
■ Raskete vigastuste ohu vältimiseks ärge kunagi kasutage nailonist jõhvi asemel traadipõhist või metalltugevdusega jõhvi. Traaditükid võivad murduda ja suurel kiirusel seadme kasutaja või kõrvalseisjate suunas paiskuda.
■ Selleks, et vähendada võimalikke seadme üle kontrolli kaotamisest tulenevaid ohte, ärge kunagi kasutage seda seadet, kui seisate redelil või muul ebakindlal pinnal. Ärge kunagi hoidke lõiketera võökohast kõrgemal.
■ Kui esineb olukordi, mis pole käesolevas juhendis kirjeldatud käituge hoolsalt ja lähtuge tervest möistusest. Küsige abi EGO hoolduskeskusest.
- Ärge laadige akuplokki niisketes ega märgades tingimustes.
■ Kasutage ainult järgnevalt nimetatud akuplokke ja laadijaid:
■ Akuplokk tuleb seadmelt enne selle tööea löppu eemaldada.
■ Aku käitlemisel tuleb järgida ohutusreegleid.
- Ärge hävitage akusid põletamise teel. Need võivad plahvatada. Tutvuge kohalike eeskirjadega, et leida võimalikke erijuhiseid akude ja patareide kõrvaldamiseks.
- Ärge avage ega löhkuge akut. Väljuv elektrolüüt on korrodeeriv ning vöib silmi ja nahka vigastada. Allaneelamisel vöib see mürgine olla.
■ Akude käsitsemisel olge hoolikas ja jälgige, et te ei lühista akut elektrit juhtivate esemete (nt sõrmuste, käevõrude, võtmete) abil. Aku või elektrit juhtiv ese võib üle kuumeneda ja põhjustada põletushaavu.
■ Remondiks võib kasutada ainult identseld EGO originaalvaruosi. Ükskõik missuguse muu tarviku või lisakomponendi kasutamine suurendab vigastuste tekkimise ohtu.
- Akuga töötavaid tööriistu pole vaja vooluvõrku ühendada, seega on nad alati töörežiimis. Olge teadlik võimalikest ohtudest ka ajal, mil tööriist pole sisse lülitatud. Seadme hooldamise või remontimise ajal olg ettevaatlik.
- Ärge puhastage trimmerit voolikuga, vältige vee sattumist mootorisse ja elektriühenduste peale.
■ Hoidke see kasutusjuhend alles. Lugege seda sage ning kasutage seda, et seadet sageli kasutavaid isikuid välja öpetada. Kui te seadet kellelegi laenate, andke sellega kaasa ka käesolev kasutusjuhend, et vältida seadme väärkasutamist ja võimalikke vigastusi.
■ Selle seadme kasutamise ajal kandke alati tugevai jalatseid ja pikki pükse.
■ Jälgige jalgealust kallakutel ja liikuge köndides mitte joostes.
HOIDKE SEE KASUTUSJUHEND ALLES!
SPETSIFIKATSIOONID
| Pinge | 56 V--- | |
| Tühikäigu kiirus 7000 /min | ||
| Lõikemehhanism Muhuga pea | ||
| Lõikejõhvi tüüp | AL0800 ∅2,0 mm nailonjõhvi kera | |
| Lõikelaius 30 cm | ||
| Mass (ilma akuplokita) 2,85 kg | ||
| Mõõdetud helirõhu tase L_WA | 90,76 dB(A)K=2,5 dB(A) | |
| Maksimaalne helirõhk seadme operaatori kõrva juures L_JA | 75,0 dB(A)K=2,5 dB(A) | |
| Garanteeritud helirõhk L_WA (vastavalt 2000/14/EN) | 91 dB(A) | |
| Vibrācija a_h | Eesmine abikäepide | 3,279 m/s2K=1,5 m/s2 |
| Tagumine käepide | 4,915 m/s2K=1,5 m/s2 | |
■ Ametlik vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks.
■ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.
MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase või ametlikult märgitust erineda; turvalisuse eesmärgil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid.
PAKENDI LOEND
| OSA NIMI KOGUS | |
| Jõhvtrimmer 1 | |
| Piire 1 | |
| Eesmine abikäepide 1 | |
| Kuuskantvõti 1 | |
| d Kasutusjuhend 1 |
KIRJELDUS
TUNNE OMA JÕHVTRIMMERIT (joon. A)
- Päästik
- Tagumine käepide
- Lukustushoob
- Pehme muhv
- Kohandatav eesmine abikäepide
- Völl
- Kaitsemuhk
- Muhu nupp
- Muhuga pea (lõikepea)
- Piire
- Lõiketera
- Väljutusmehhanism
- Elektrikontaktid
- Riiv
- Akuvabastusnupp
SEADE
HOIATUS: Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.
HOIATUS: Ärge üritage seadet ümber ehitada ega kasutada lisaseadmeid, mis pole mõeldud kasutamiseks selle trimmeriga. Kõik niisugused muudatused loetakse värkasutuseks ja need võivad põhjustada ohtlikke olukordi, mis lõppevad raskete vigastustega.
HOIATUS: Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage seadmeosade kokkupaneku ajaks alati akuplokk.

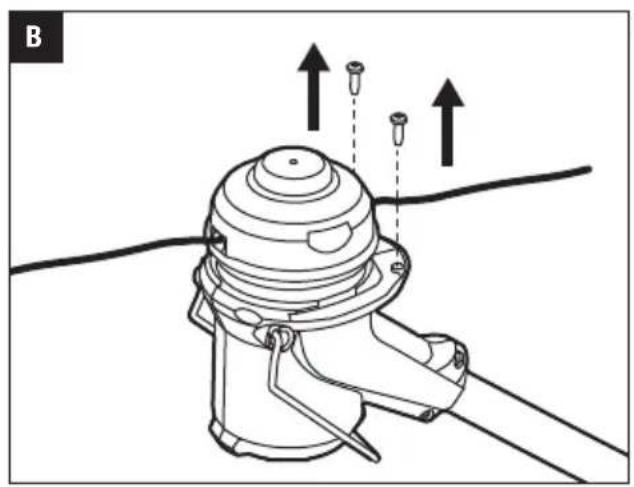

PIIRDE PAIGALDAMINE (joon.B, C ja D)
A HOIATUS: Piirde paigaldamise või vahetamise ajal kasutage alati kindaid. Jälgige tera liikumist ja olge ettevaatlik, et te ei vigastaks oma käsi.
HOIATUS: Ärge kasutage tööriista, mille turvapiire pole korrektselt paigaldatud. Kasutaja turvalisuse huvides peab piire kogu aeg kinnitatud olema. Piirde paigaldamise järgselt ärge kunagi üritage piiret eemaldada ega kohandada. Asendamise vajaduse korral peab seda tegema kvali tseeritud tehnik!
Pöörake trimmer tagurpidi ning keerake lahti ja eemaldage selle kaks kinnituskruvi. Seejärel seadke piirdel olevad ribad kohakuti korpuses olevate soontega, lükake piire õigesse asendisse ja kseerige asend kahe kruviga. Jälgige, et piirde sisemine külg jääks trimmeri pea poole.
EESMISE ABIKÄEPIDEME PAIGALDAMINE JA KOHANDAMINE
Lükake eesmine abikäepide võlli peale (joon. F) ja paigaldage käepideme pesasse kinnitusplokk (joon. G), Paigaldage kinnitusdetail ning kseerige kõik komponendid liblikmutriga (joon.H). Toimingute õige järjest on kujutatud joonisel E. Viimasena kohandage eesmise abikäepideme asendit nii, et teie eesmine käsi oleks trimmeri kasutamise (joon. I) ajal sirge ja sobiva asendi leidmisel lukustage seade lukustusdetaili hoova abil (joon. J)
Jooniste E ja I osade kirjeldus, vt allapoole:
| E-1 | Eesmine abikäepide E-4 | Tiibmutter |
| E-2 | Lukustusdetail I-1 | Pehme muhv |
| E-3 | Kinnitusplokk I-2 | Hoiatussilt |
MÄRKUS: Eesmine abikäepide tuleks pöörata ülespoole nii et see oleks suunatud käepideme tipu poole.
HOIATUS: Eesmist abikäepidet tohib paigaldada ainult võlli peal oleva pehme muhvi ette.
HOIATUS: Seda ööriista ei tohi kasutada, kui eesmine abikäepide pole kindlalt kinnitatud.
KASUTAMINE
A HOIATUS: Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.
HOIATUS: Kandke alati küljekaitsega turvaprille. Koos kuulmiskaitsega. Vastasel korral võib teile midagi silma lennata ja võite saada ka muud laadi raskeid vigastusi.
⚠ HOIATUS: Ärge kasutage lisaseadmeid või -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.
se! HOIATUS: Kasutage sobiva jõhviga varustatud jõhvtrimmerit ainult muru ja muruga sarnase taimestiku lõikamiseks.
⚠ HOIATUS: Tahtmatu käivitumise vältimiseks eemaldage seadme kokkupanemise, kohandamise, puhastamise või mitte kasutamise ajaks alati aku.
Seadet tohib kasutada allpool loetletud eesmärkidel:
Trimmimine: seinte, aedade, puude ja piirete ääres kasvava muru eemaldamiseks.
Lõikamine: sellise muru lõikamiseks, millele on tavalise niiduki abil keeruline ligi pääseda.
MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust (nt us. äarte trimmerdamist) loetakse väärkasutuseks.
AKUPLOKI PAIGALDAMINE/EEMALDAMINE
Laadige enne esimest kasutamist täielikult.
Kinnitamine (joon. K)
Joondage aku ribad paigaldussoontega ja suruge ak- uplokki alla kuni kuulete klõpsatust.
Lahti ühendamine (joon. L)
⚠ HOIATUS: Kui vajutate trimmeri akuvabastusnuppu, jälgige oma jalgu ning läheduses viibivaid lapsi ja loomi. Akuploki kukkumine võib põhjustada raskeid vigastusi. Akuplokki ei tohi eemaldada kõrges kohas töötades.
Vajutage akuvabastusnuppu ja tömmake akuplokk välja.
HOIATUS: Kandke sobivat riietust, et vältida trimmeri kasutamise käigus vigastuste teket. Ärge kandke ehteid ega avaraid riideid. Kandke nägemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pükse, saapaid ja kindaid. Ärge kandke trimmeriga töötades lühikesi pükse ega sandaale ja ärge töötage paljajalu.
Enne töö alustamist hoidke trimmerit kahe käega - ühe käega tagumist käepidet ja teisega eesmist abikäepidet, mis jääb sirgesse asendisse (joon. M). Seejärel veenduge, et teie jalgealune on kindel ja lõikekaugus sobiv.
JÕHVTRIMMERI KÄIVITAMINE/PEATAMINE (joon. N)
Käivitamine
Vajutage lukustushooba ja hoidke seda all. Trimmeri käivitamiseks vajutage päästikule.
Peatamine:
HOIATUS: Tööpauside ajal ja pärast töö lõpetamist eemaldage alati akuplokk trimmeri küljest.
JÕHVTRIMMERI KASUTAMINE
HOIATUS: Raskete vigastuste vältimiseks kasutage seadmega töötades alati kaitseprille. Tolmustes tingimustes kandke näomaski või tolmumaski.
Enne töö alustamist puhastage tööpiirkond vöörkehadest. Eemaldage tööpinnalt köik, kivid, klaasikillud, naelad, juhtmed ja nöörid, mis vöivad seadme külge vöi sisse kinni jääda. Jälgige, et tööpiirkonnas poleks lapsi, körvalisi iskuid ega loomi- Lapsed, körvalseisjad ja loomad peavad olema vähemalt 15 meetri kaugusel; ka selle tingimuse täidetuse korral säilib körvalseisjatele möningane oht. Soovitage körvalseisjatel kasutada kaitseprille. Kui keegi teile läheneb, seisake mootor ja löikeseade koheselt.
Enne iga kasutuskorda kontrollige ega seadme osad kulunud või kahjustatud pole.
Kontrollige lõikepead, piiret ja eesmist abikäepidet ning vahetage välja mõranenud, väändunud, paindunud või muul moel kahjustatud komponendid.
Piirde jõhvi lõikav äär võib aja jooksul kuluda. Soovitav on seda arg-ajalt viiliga teritada või nürinemise korral uue vastu vahetada.
HOIATUS: Piirde paigaldamise või vahetamise ning tera teritamise või vahetamise ajal kasutage alati kindaid. Jälgige tera liikumist ja olge ettevaatlik, et te ei vigastaks oma käsi.
Puhastage trimmerit pärast iga kasutuskorda.
■ Puhastamiseks kasutage ainult pehmetoimelist seepi ja niisket lappi. Ärge laske vedelikul tööriista sisse sattuda ega kastke tööriista vedeliku sisse.
■ Jälgige alati, et mootori korpuse ja völli öhutusavad oleksid puhtad (joon.0).
Joonise J osade kirjeldus, vt allapoole:
0-1 Võlli õhutusavad
0-2 Mootori korpuse õhutusavad
ETTEVAATUST: Ōhutusava ees olevad objektid takistavad ōhu pääsemist mootori korpusesse ning selle tulemusena võib mootor üle kuumeneda või kahjustusi saada.
HOIATUS: Ärge kunagi puhastage trimmerit veega. Vältige plastosade kasutamisel lahustite kasutamist. Enamik plastmasse lagunevad kaubanduslike lahustite toimel kergesti. Kasutage mustuse, tolmu, öli, rasva jm eemaldamiseks puhast lappi.
LÕIKEJÕHVI KÕRGUSE KOHANDAMINE
Tänu muhuga lõikepeale saab kasutaja jõhvi pikenda-da seadet seiskamata. Kui jõhv läheb katki või kulub, puudutage jõhvi pikendamiseks lõikepea muhuga kergelt maad ilma trimmerit seiskamata (joon. P).
Parima tulemuse saavutamiseks koputage muhuga vastu paljast teepinda või kõva mulda. Kui üritate jõhvi pikendada tihedale murule koputades, võib mootor üle kuumeneda. Jõhv peab töö käigus alati sirge olema. Lõikejõhvi vabastamine muutub jõhvi lühenedes järjest raskemaks.
HOIATUS: Ärge eemaldage ega kohandage jõhvi lõiketera. Liiga pikk jõhv põhjustab mootori ülekuumenemist, mis omakorda suurendab raskete vigastuste ohtu.
MUHU KAITSESEADME KASUTAMINE
Muhu kaitseseade piirab jõhvi lõikeulatust ja vähendab ohtu, et pöörlev jõhv võiks kahjustusi põhjustada (joon. Q). Muhu kaitseseadme kasutamiseks tömmake see oma algasendist alla (joon. R).
HOIATUS: Pärast trimmeri välja lülitamist võib lõikepea veel mõnda aega pöörelda. Enne kaitsseseadme kohandamist oodake kuni lõikepea on täielikult seiskunud. Ärge kohandage kaitsseseadet jalaga.
JÕHVI VAHETAMINE
MÄRKUS: Kasutage alati standardset nailonist jõhvi, mille diameeter pole suurem kui 2,0mm
HOIATUS: Ärge kasutage metalse tugevdusega nööri, traati, köit vmt. Need vöivad murduda ning öhku töustes ohtlikuks muutuda.
Lõikejõhvi vahetamiseks on kaks võimalust:
- Kerige uus jõhv pooli ümber.
- Paigaldage pool, millele on eelnevalt jõhv ümber keritud (AS1301, vajadusel saab osta edasimüüja käest).
Kerige uus jõhv pooli ümber.
Vajutage kahele pooli aluse vabastusnupule ja tömmake pooli hoidik välja (joon. S). Võtke umbes 7m uut jõhvi. Kerige see ümber pooli, vastavalt joonistel T ja U antud juhistele. Seejärel lükake jõhvi otsad läbi pooli kahe vastastikku asetseva täkke (joon. V), paigaldage pool tagasi oma kohale nii, et pooli täkked on kohakuti pooli pesa augukestega (joon.W Viimaks joondage pooli pesa sakid aluse ribadega ja suruge pooli pesa aeglaselt alla, jälgides, et see fikseeruks oma kohale (joon. X).
MÄRKUS: Enne trimmeri pea tagasi paigaldamist puhastage alati pooli pesa, pool ja pooli alus. Kontrollige ega pooli pesa või alus kulunud ei ole. Vajadusel vahetage kulunud osad.
MÄRKUS: Kui te ei keri jõhvi ümber pooli näidatud suunas, töötab trimmeri lõikepea valesti.
Eelkeritud pooli paigaldamine
Vajutage kahele pooli aluse vabastusnupule ja tömmake pooli hoidik välja (joon. S). Seejärel paigaldage valmiskeritud pool pesasse nii, et täkked oleksid kohakuti pesa augukestega. (joon. W). Viimaks joondage pooli pesa sakid aluse ribadega ja suruge pooli pesa aeglaselt alla, jälgides, et see fikseeruks oma kohale (joon. X).
Jooniste W ja X osade kirjeldus, vt allapoole:
| W-1 Täke X-1 Vabastussakk | ||
| W-2 Auguke X-2 Pesa |
MÄRKUS: Veenduge, et pooli aluse vabastussakid fikseeruvad kohale, sest vastasel korral vöib pool töö käigus trimmerist välja kukkuda.
HOOLDUS
A HOIATUS: Remontimisel kasutage vaid originaalvaruosi. Kontrollige ja hooldage seadet regulaarselt. Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.
HOIATUS: Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Raskete vigastuste ennetamiseks olge väga hoolikas, kui teostate hooldus- või remonttõid või vahetate lõikeseadmeid või muid komponente.
HOIATUS: Raskete vigastuste vältimiseks eemaldage alati aku enne kui asute seadet remontima, puhastama, lisatarvikuid kinnitama või kinni jäänud objekte eemaldama.
SEADME PUHASTAMINE
■ Puhastage seade, kasutades õrna puhastusvahendiga immutatud niisket lappi.
- Ärge kasutage plastmasskomponentide või käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi võivad kahjustada teatud aromaatsed õlid (nt männi- või sidruniõli) ja teatud ained (nt petrooleum). Niiskus võib tekitada elektrilöögi ohu. Eemaldage niiskus pehme kuiva lapiga.
■ Tagumise korpuse õhutusavade takistustest puhastamiseks kasutage väikest harja või tolmuimeja väikese harja õhuväljutusava.
SEADME HOIUSTAMINE
■ Kui te jõhvtrimmerit ei kasuta, eemaldage selle akuplokk.
■ Enne tööriista hoiustamist puhastage see hoolikalt.
■ Hoidke tööriista kuivas ja kõrges lukustatud ning lastele ligipääsmatus kohas. Ärge hoidke seadet väetiste, bensiini või muude kemikaalide läheduses.
Keskkonnakaitse
Ärge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprügi hulka!
Vastavalt Euroopa Liidu eriaruandele nr 2012/19/EÜ tuleb elektri- ja elektrooni-kaseadmed, mis pole enam kasutatavad, ning, vastavalt direktiivile 2006/66/EÜ, ka defektsed või kasutatud akuplokid / patareid, eraldi kokku koguda.
Kui elektriseadmed maetakse maa sisse või viiakse prügimäele, võivad ohtlikud ained põhjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.
EN VASTAVUSDEKLARATSIOON
CE
Meie, EGO EUROPE GMBH
Kinnitame, et see toode, 56-voldise akuga juhtmeta jõhvtrimmer ST1210E vastab järgmiste direktiividega sätestatud esmastele tervise- ja turvanõuetele:
2006/42/EÜ, 2014/30/EL, 2011/65/EL, 2000/14/EÜ
Viidatud standardid ja tehnilised spetsifikatsioonid:
EN 60335-1, EN 50636-2-91, EN 55014-1, EN 55014-2
Mõõdetud helivõimsuse tase: 90,76 dB(A).
Garanteeritud helivõimsuse tase: 91 dB(A).
VI lisas kirjeldatud vastavushindamismenetlust järgitakse vastavalt direktiivile 2000/14/EÜ.
Teavitatud asutus: Société Nationale de Certification et d'Homologation
Teavitatud asutuse number: 0499
Dong Jianxun
Peter Melrose Dong Jianxun EGO Europe GmbH tegevjuht
Chevroni kvaliteedijuht
* (CHERVONi volitatud esindaja ja tehniliste dokumentide eest vastutav isik)
01/09/2016
TÖRKEOTSING
| PROBLEEM PÖHJUS | LAHENDUS | |
| Jõhvtrimmer ei käivitu. | Akuplokk pole trimmeriga ühendatud.Trimmeri ja aku vahel puudub elektriline ühendus.Akuplokk on tühi.Lukustushooba ja päästikut ei vajutatud samaaegselt. | Kinnitage akuplokk trimmeri külge.Eemaldage aku, kontrollige ühendusi ja paigaldage akuplokk tagasi.Laadige akuplokk.Jõhvtrimmeri sisse lülitamiseks vajutage lukustushooba ja hoidke seda all ning suruge päästik alla. |
| Jõhvtrimmer seiskub niitmise ajal. | Piire pole trimmeri külge kinnitatud, mistõttu on jõhv liiga pikaks läinud ja mootor üle koormatud.Kasutatakse rasket jõhvi.Muru on ummistanud mootori võlli või trimmeri pea.Mootor on ülekoormatudAkuplokk või jõhvtrimmer on liiga kuum.Akuplokk on tööriista küljest lahti ühendatud.Akuplokk on tühi. | Eemaldage akuplokk ja kinnitage piire trimmeri külge.Kasutage ainult kuni 2,0-millimeetrise diameetriga nailonist jõhvi.Seisake trimmer, ühendage aku lahti ja eemaldage mootori võlli ja trimmeripea ümber kogunenud muru.Tõstke trimmeri pea muru seest välja. Mootor hakkab uuesti tööle kohe, kui takistus on eemaldatud. Niitmise ajal liigutage trimmeri pead niidetava muru sisse ja sealt välja ning ärge lõigake korraga rohkem kui 20 mm muru.Jahutage akuplokki või trimmerit, kuni temperatuur langeb alla 67°C.Re-install the battery pack.Charge the battery pack. |
| PROBLEEM PÕHJUS | LAHENDUS | |
| Trimmeri pea ei anna lisajõhvi välja. | ■ Muru on ummistanud mootori võlli või trimmeri pea.■ Pooli ümber pole piisavalt jõhvi.■ Trimmeri pea on määrdunud.■ Jõhv on pooli ümber sõlme läinud.■ Jõhv on liiga lühike. | ■ Seisake trimmer, ühendage aku lahti ja eemaldage mootori võlli ja trimmeripea ümber kogunenud muru.■ Eemaldage aku ja vahetage jõhv, järgides käesoleva juhendi alapunktis "JÕHVI VAHETAMINE" antud juhiseid.■ Eemaldage aku ja puhastage pool ning pooli pesa ja alus.■ Eemaldage aku ning kerige jõhv pooli pealt maha ja tagasi, järgides käesoleva juhendi alapunktis "JÕHVI VAHETAMINE" antud juhiseid.■ Eemaldage aku ja tõmmake jõhvi, ning vajutage samaaegselt mitu korda lõikepea muhu peale. |
| Muru keerdub ümber trimmeri pea ja mootori korpuse. | ■ Kõrget muru lõigatakse maapinna lähedal. | ■ Alustage kõrge muru lõikamist ülevalt ja keerdumise vältimiseks eemaldage korraga kuni 20 cm. |
| Jõhv ei lõika hästi. | ■ Piirde jõhvi lõikav äär on kulunud. | ■ Teritage jõhvi lõikavat äärt või vahetage see uue vastu. |
GARANTII
EGA GARANTIIPÕHIMÕTTED
Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
