BRUKSANVISNING ST1211E EGO

1. Spol ny snor på spolen.

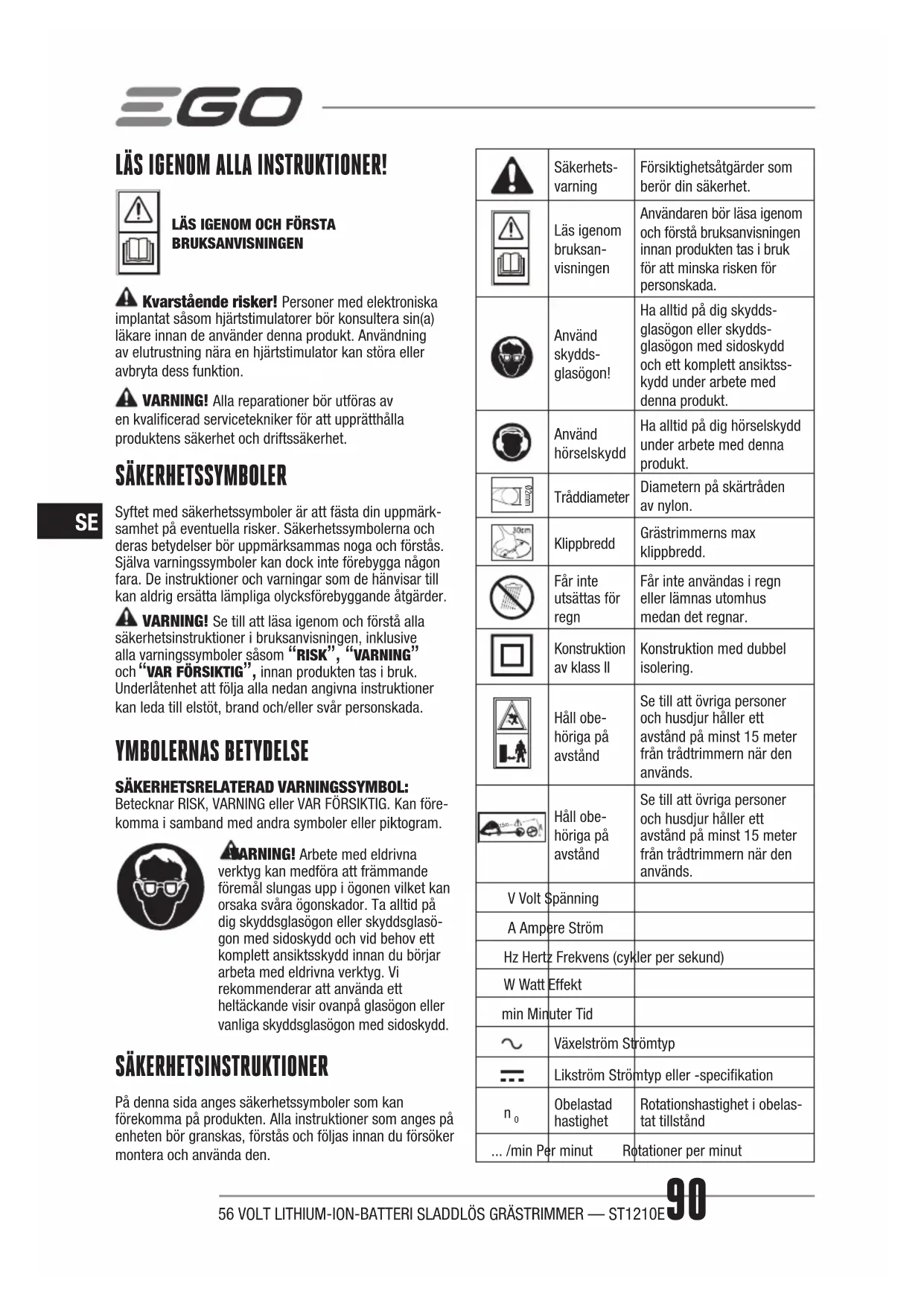

LÄS IGENOM ALLA INSTRUKTIONER! LÄS IGENOM OCH FÖRSTA BRUKSANVISNINGEN Kvarstående risker! Personer med elektroniska implantat såsom hjärtstimulatorer bör konsultera sin(a) läkare innan de använder denna produkt. Användning av elutrustning nära en hjärtstimulator kan störa eller avbryta dess funktion. VARNING! Alla reparationer bör utföras av en kvalicerad servicetekniker för att upprätthålla produktens säkerhet och driftssäkerhet. SÄKERHETSSYMBOLER Syftet med säkerhetssymboler är att fästa din uppmärk-samhet på eventuella risker. Säkerhetssymbolerna och deras betydelser bör uppmärksammas noga och förstås. Själva varningssymboler kan dock inte förebygga någon fara. De instruktioner och varningar som de hänvisar till kan aldrig ersätta lämpliga olycksförebyggande åtgärder. VARNING! Se till att läsa igenom och förstå alla säkerhetsinstruktioner i bruksanvisningen, inklusive alla varningssymboler såsom “RISK”, “VARNING” och “VAR FÖRSIKTIG”, innan produkten tas i bruk. Underlåtenhet att följa alla nedan angivna instruktioner kan leda till elstöt, brand och/eller svår personskada. YMBOLERNAS BETYDELSE SÄKERHETSRELATERAD VARNINGSSYMBOL: Betecknar RISK, VARNING eller VAR FÖRSIKTIG. Kan före-komma i samband med andra symboler eller piktogram. VARNING! Arbete med eldrivna verktyg kan medföra att främmande föremål slungas upp i ögonen vilket kan orsaka svåra ögonskador. Ta alltid på dig skyddsglasögon eller skyddsglasö-gon med sidoskydd och vid behov ett komplett ansiktsskydd innan du börjar arbeta med eldrivna verktyg. Vi rekommenderar att använda ett heltäckande visir ovanpå glasögon eller vanliga skyddsglasögon med sidoskydd. SÄKERHETSINSTRUKTIONER På denna sida anges säkerhetssymboler som kan förekomma på produkten. Alla instruktioner som anges på enheten bör granskas, förstås och följas innan du försöker montera och använda den.Säkerhets-varningFörsiktighetsåtgärder som berör din säkerhet.Läs igenom bruksan-visningenAnvändaren bör läsa igenom och förstå bruksanvisningen innan produkten tas i bruk för att minska risken för personskada.Använd skydds-glasögon!Ha alltid på dig skydds-glasögon eller skydds-glasögon med sidoskydd och ett komplett ansiktss-kydd under arbete med denna produkt.Använd hörselskyddHa alltid på dig hörselskydd under arbete med denna produkt. Ø2mmTråddiameterDiametern på skärtråden av nylon.KlippbreddGrästrimmerns max klippbredd.Får inte utsättas för regn Får inte användas i regn eller lämnas utomhus medan det regnar.Konstruktion av klass IIKonstruktion med dubbel isolering.Håll obe-höriga på avståndSe till att övriga personer och husdjur håller ett avstånd på minst 15 meter från trådtrimmern när den används. 15m Håll obe-höriga på avståndSe till att övriga personer och husdjur håller ett avstånd på minst 15 meter från trådtrimmern när den används.V Volt SpänningA Ampere StrömHz Hertz Frekvens (cykler per sekund)W Watt Effektmin Minuter TidVäxelström StrömtypLikström Strömtyp eller -specikation

VARNING! Grundläggande försiktighetsåtgärder bör alltid vidtas vid användning av grästrimmers för att minska risken för brand, elstöt och personskada, bl a de nedan angivna:LÄS NOGA IGENOM FÖRE ANVÄNDNINGSPARA FÖR FRAMTIDA BEHOV FARA! Lita inte enbart på verktygets isolering för skydd mot elstöt. Maskinen får aldrig användas nära ledningar eller kablar (el osv) som kan vara spänningssatta. FÖRSIKTIGHET! Ha på dig lämpligt hörselskydd under arbetet. I vissa förhållanden och vid längre användning kan buller från produkten bidra till hörselnedsättning.UTBILDNING ◾ Läs noga igenom instruktionerna. Lär känna styrenheterna och korrekt användning av maskinen. ◾ Låt inga personer som inte är förtrogna med dessa instruktioner använda maskinen. Lokala föreskrifter kan begränsa användarens ålder. ◾ Glöm inte att operatören eller användaren ansvarar för olyckor och risker som andra personer eller deras egendom utsätts för.FÖRBEREDELSE ◾ Maskinen får inte användas i närheten av andra människor, särskilt barn, eller husdjur. ◾ Använd alltid skyddsglasögon och kraftiga skor under arbete med denna maskin.ANVÄNDNING ◾ Maskinen får endast användas i dagsljus eller i bra belysning. ◾ Maskinen får inte användas med skadade skydd eller skärmar eller utan påmonterade skydd eller skärmar. ◾ Motorn får startas först när händerna och fötterna är på säkert avstånd från trimmerhuvudet. ◾ Koppla alltid ur maskinen från strömkällan (dvs dra ut stickproppen ur uttaget eller avlägsna säkerhetsnyckeln): ◾ När maskinen lämnas utan uppsyn; ◾ Innan man avlägsnar en tilltäppning; ◾ Före kontroll, rengöring eller ingrepp på maskinen; ◾ Efter stöt mot ett hinder; ◾ När maskinen börjar vibrera onormalt. ◾ Undvik hand- och fotskador pga trimmerhuvudet. ◾ Se alltid till att luftöppningarna är fria från skräp.

UNDERHÅLL OCH FÖRVARING

◾ Koppla ur maskinen från strömkällan (dvs dra ut stickproppen ur uttaget eller avlägsna säkerhetsnyckeln) före underhåll eller rengöring. ◾ Använd endast reservdelar och tillbehör som rekommenderas av tillverkaren. ◾ Granska maskinen och utför underhåll regelbundet. Reparationer får endast utföras av en auktoriserad reparatör. ◾ Förvara maskinen oåtkomligt för barn medan den inte används.ÖVRIGA SÄKERHETSVARNINGAR ◾ Undvik farliga miljöer - Grästrimmers får inte användas i fuktiga eller våta miljöer. ◾ Stäng alltid av grästrimmern eller ta ut batteripacket när trimmern lämnas utan uppsyn. ◾ Grästrimmern får inte användas i regn. ◾ Håll barn på avstånd - Alla obehöriga bör hållas utanför arbetsområdet. ◾ Ha på dig lämpliga kläder - Använd inga löst sittande kläder eller smycken. De kan fastna i rörliga maskindelar. Gummihandskar och skyddsskor rekommenderas vid arbete utomhus. Täck över långt hår. ◾ Använd skyddsglasögon - Använd alltid ett ansiktsskydd eller en skyddsmask i dammiga miljöer. ◾ Använd rätt verktyg - Maskinen får inte användas för något annat ändamål än det avsedda. ◾ Trimmern får inte forceras - Den fungerar bättre och med mindre risk för personskada vid hastigheter som den är avsedd för. ◾ Sträck dig inte för långt - Se till att du hela tiden har säkert fotfäste och balans. ◾ Var uppmärksam - Se vad du gör. Använd sunt förnuft. Trimmern får inte användas medan du är trött. ◾ Trimmern får inte användas medan du är påverkad av alkohol eller narkotika. ◾ Se till att skydden är påmonterade och i funktionsdugligt skick. ◾ Förvara trimmern inomhus - Medan trimmern inte används bör den förvaras inomhus, med urtaget batteripack, i ett torrt och högt beläget eller låst ställe - oåtkomligt för barn.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E92

◾ Ta hand om trimmern - Håll trimmerhuvudet rent för bästa resultat och för att minska risken för personskada. Följ instruktionerna för byte av tillbehör. Håll handtagen torra, rena och fria från olja och smörjmedel. ◾ Kontrollera skadade detaljer - Ett skadat skydd eller annan detalj bör kontrolleras noga innan trimmern används igen för att försäkra sig om att det fungerar korrekt och fyller dess avsedda funktion. Kontrollera maskinen för skevning eller kärvning av rörliga detaljer, skada på detaljer, fel montering eller annat som kan påverka verktygets funktion. Ett skadat skydd eller annan detalj ska repareras korrekt eller bytas ut på ett auktoriserat servicecenter om inte annat anges i bruksanvisningen. ◾ Städa arbetsområdet före varje användning. Avlägsna alla föremål såsom stenar, glasskärvor, spikar, metalltråd eller snöre som kan slungas ut eller fastna i trimmerhuvudet. Se till att andra personer och husdjur förblir på minst 15m avstånd. ◾ Kontrollera maskinen för nötning eller skada före varje användning och efter varje stöt mot hinder, reparera efter behov. ◾ Se alltid till att hålla trimmern i stadigt grepp under arbetet, med båda händerna på handtagen. Grip runt handtagen med ngrarna och tummarna. ◾ Undvik oavsiktlig start - Trimmern får inte bäras med ngret på avtryckaren. ◾ Trimmern får inte användas i närvaro av bensinångor eller i andra explosiva miljöer. Motorer på sådana maskiner avger gnistor vid normal drift som kan tända ångor. ◾ Vidrör inte de rörliga, farliga delarna innan maskinen stängts av (eller batteripacket tagits ut ur maskinen) och de rörliga, farliga delarna har stannat helt. ◾ Skada på trimmern - Om trimmern stöter mot ett främmande föremål eller fastnar, stäng av maskinen omedelbart, ta ut batteripacket ur trimmern, kontrollera den för skada och få alla eventuella skador reparerade innan grästrimmern används igen. Maskinen får inte användas med ett skadat skydd eller en skadad spole. ◾ Om maskinen börjar vibrera onormalt, stäng av motorn, ta ut batteripacket ur grästrimmern och ta omedelbart reda på orsaken. Vibration tyder oftast på problem. Ett löst trimmerhuvud kan vibrera, spricka, gå sönder eller lossna från trimmern vilket kan medföra risk för svåra personskador eller död. Se till att trimmerhuvudet sitter ordentligt fast. Om huvudet lossnar efter att det har fästs på plats, få det utbytt omedelbart. Trimmern får aldrig användas med löst trimmerhuvud. ◾ Ett sprucket, skadat eller nött trimmerhuvud ska bytas ut omedelbart, även om det handlar om ytliga sprickor. Sådana detaljer kan gå sönder vid hög hastighet och orsaka svåra personskador eller död. ◾ Kontrollera trimmerhuvudet ofta och regelbundet under arbetet eller omedelbart när man märker en förändring i trimningsfunktionen. ◾ Använd endast godkända EGO

-tillbehör för polymerskärtråd (Ø2,0 mm) och en skärtråd som är avsedd för användning med denna maskin. Trots att vissa ej godkända tillbehör går att montera på grästrimmern av EGO

kan användning av dessa visa sig ytterst farlig och/eller skadlig för verktyget. ◾ Använd aldrig någon metalltråd eller metallförstärkt tråd i stället för nylontråd för att minska risken för svåra personskador. Sådan tråd kan gå sönder och bitarna kan slungas ut vid hög hastighet mot operatören eller andra människor. ◾ Arbeta aldrig på en stege eller något annat ostadigt underlag för att minska risken för personskada pga att man tappar kontrollen. Trimmerhuvudet får aldrig hållas ovanför midjehöjden. ◾ Var försiktig och använd sunt förnuft i situationer som inte beskrivs i bruksanvisningen. Kontakta EGO:s servicecenter för hjälp. ◾ Batteripacket får inte laddas i regn eller väta. ◾ Använd endast med nedan angivna batteripack och laddare: BATTERI LADDARE BA1120E, BA2240E, BA2800, BA3360, BA4200 CH5500E, CH2100E ◾ Ta ut batteripacket ur maskinen innan den kasseras. ◾ Kassera det uttjänta batteriet på ett säkert sätt. ◾ Batteriet får inte kastas i eld. Cellerna kan explodera. Rådfråga lokala myndigheter om eventuella särskilda regler om hantering ◾ Försök aldrig att öppna eller bryta sönder batteriet. Utläckt elektrolyt är frätande och kan skada ögonen eller huden. Den kan vara giftig vid förtäring. ◾ Hantera batterier försiktigt för att undvika kortslutning pga strömförande material såsom ringar, armband och nycklar. Batteriet eller det strömförande föremålet kan bli hett och orsaka brännsår. ◾ Använd endast identiska reservdelar av EGO

vid service. Användning av andra tillbehör eller detaljer kan öka risken för personskada56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E

◾ Batteridrivna verktyg behöver inte anslutas till ett uttag; därför är de alltid användningsklara. Var medveten om eventuella risker medan det batteridrivna verktyget inte används. Var försiktig vid underhåll eller service. ◾ Spola inte med vatten; undvik inträngning av vatten i motorn och elkopplingarna. ◾ Spara dessa instruktioner. Läs dem ofta och använd dem för att instruera eventuella övriga användare av enheten. Om du lånar enheten till någon bör dessa instruktioner följa med för att förebygga eventuell fel användning och personskada. ◾ Ha alltid på dig skyddsskor och långbyxor under användning av maskinen. ◾ Behåll alltid säkert fotfäste på sluttningar och gå med maskinen, spring inte. SPARA DESSA INSTRUKTIONER! SPECIFIKATIONER Spänning56 V Obelastad hastighet 7000 /minSkärmekanism TrådhuvudTrimmertrådens typAL0800 Ø2,0 mm rund lina av nylonKlippbredd 30 cmVikt (utan batteripack) 2,85 kgUppmätt ljudeffektnivå L 90,76 dB(A) K=2,5 dB(A) Maximal ljudtrycksnivå vid oper-atörens öra L 75,0 dB(A) K=2,5 dB(A)Garanterad ljudeffektnivå L

◾ Det angivna totalvärdet för vibration är uppmätt enligt standardprovningsmetoden och kan användas för att jämföra olika verktyg; ◾ Det angivna totalvärdet för vibration kan även användas vid preliminär utvärdering av exponering. OBS! Den verkliga vibrationen under arbete med det eldrivna verktyget kan avvika från det angivna värdet. Användaren bör ha på sig lämpliga handskar och hörselskydd för de aktuella arbetsförhållandena för att skydda sig. LEVERANSLISTA ARTIKELNAMN ANTALGrästrimmer 1Skydd 1Komplett främre hjälphandtag 1Sexkantnyckel 1Bruksanvisning 1 BESKRIVNING LÄRA KÄNNA DIN TRÅDTRIMMER (bild A) 1. Avtryckare2. Bakre handtag3. Upplåsningsreglage4. Mjuk hylsa5. Justerbart främre handtag 6. Axel7. Stötskydd8. Stötknopp9. Trådhuvud (skärhuvud)10. Skydd11. Skärblad för trådkapning12. Utskjutningsmekanism13. Elektriska kontakter14. Spärr15. Frigöringsknapp för batteriet MONTERING VARNING! Om någon av delarna skadats eller saknas, använd inte denna produkt förrän delarna har bytts ut. Användning av denna produkt med skadade eller saknade delar kan resultera i allvarliga personskador. VARNING! Försök inte att modiera denna produkt eller skapa tillbehör som inte rekommenderas för användning med denna trådtrimmer. Alla sådana ändringar eller modikationer är felaktig användning och resulterar i farliga förhållanden som kan leda till allvarliga personskador. VARNING! För att förhindra oavsiktlig start som kan orsaka allvarliga personskador, ta alltid ut batteripacket från verktyget vid montering av delar.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E94

MONTERA SKYDDET (bild B, C och D) VARNING! Använd alltid handskar vid montering eller utbyte av skyddet. Var försiktig med skärbladet på skyddet och skydda din hand. VARNING! Använd aldrig verktyget utan att skyddet är korrekt på plats. Skyddet måste alltid vara monterat på verktyget för att skydda användaren! När skyddet är fastsatt, försök aldrig att ta bort eller justera det. Om utbyte krävs måste det utföras av en kvalicerad servicetekniker! Lägg ner trimmern med huvudet uppåt, lossa sedan och ta bort de två skruvarna. Rikta sedan in guidelisterna med skårorna på höljet, tryck skyddet på plats och lås fast det med de två skruvarna. Se till att skyddets inre yta är riktad mot trimmerhuvudet. MONTERA OCH JUSTERA DET FRÄME HANDTAGET Tryck in det främre handtaget på axeln (bild F), för sedan in klämblocket i handtaget (bild G), montera låsstången och lås fast dem på plats med vingmuttern (bild H). Sekvensen visas i bild E. Justera slutligen det främre handtagets position så att din främre arm är rak när du använder trimmern (bild I) och lås sedan fast låsstången med spaken (bild J). Bild E och I. Se nedan för beskrivning av delar: E-1 Främre handtag E-4 Vingmutter E-2 Låsstång I-1 Mjuk hylsa E-3 Klämblock I-2 Varningsetikett OBS! Det främre handtaget ska vridas uppåt så att det riktas mot handtagets övre del. VARNING! Fäst endast det främre handtaget framför den mjuka hylsan på axeln. VARNING! Verktyget kan inte användas utan att det främre handtaget är korrekt fastsatt. ANVÄNDNING VARNING! Var aldrig vårdslös, även om du är väl förtrogen med verktyget. Glöm inte att en bråkdel av en sekund av ouppmärksamhet är tillräcklig för att orsaka svåra personskador VARNING! Ha alltid på dig skyddsglasögon med sidoskydd och även hörselskydd. Underlåtenhet att följa denna regel kan leda till ögonskador pga utslungade föremål och andra svåra personskador. VARNING! Använd inga detaljer eller tillbehör som inte rekommenderas av tillverkaren av denna produkt. Användning av ej rekommenderade detaljer eller tillbehör kan leda till svåra personskador. VARNING! Grästrimmern får endast användas med en lämplig skärtråd som endast är avsedd för gräs och dylikt. VARNING! För att förhindra att maskinen startas oavsiktligt, vilket kan orsaka allvarliga personskador, ta alltid ut batteripacket ur verktyget vid montering av delar, justeringar, rengöring eller när den inte används. Du kan använda denna produkt för de tillämpningar som listas nedan: Trimning: Används för att a bort gräs och ogräs mot väggar, staket, träd och kanter. Beskärning: Används för att kapa gräs som är svårt att komma åt med en vanliga gräsklippare. OBS! Verktyget får endast användas för sitt avsedda ändamål. All annan användning, t.ex. häcktrimning, anses vara en felaktig användning.

MONTERA/TA BORT PATTERIPACKET

Ladda fullt före första användning. Montera (bild K) Rikta in listerna på batteriet med monteringsspåren och tryck sedan ner batteripacket tills du hör ett ”klick”. Ta loss (bild L) VARNING! Var alltid försiktig med dina fötter, barn eller husdjur som är i din närhet när du trycker på frigöringsknappen för lövblåsaren. Allvarliga personskador kan inträffa om batteripacket tappas. Ta ALDRIG ut batteripacket när du är på en hög plats. Tryck in frigöringsknappen för batteriet och dra sedan ut batteripacket.

VARNING! Använd korrekta kläder för att minska risken för personskador vid användning av detta verktyg. Använd inte löst sittande kläder eller smycken. Anvönd ögon- och öron-/hörselskydd. Använd rejäla långbyxor, kängor och handskar. Använd inte shorts, sandaler eller gå barfota. Före användning, håll trimmern med båda händerna, ena handen på det bakre handtaget och den andra på det främre handtaget som ska vara rakt (bild M). Se sedan till att du har ett bra fotfäste och ett lämpligt skäravstånd. STARTA/STOPPA TRÅDTRIMMERN (bild N) Starta Tryck in startspärren och håll in den i det läget. Tryck på avtryckaren igen för att slå på trådtrimmern.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E

Stoppa Släpp upp startspärren och avtryckaren. VARNING! Ta alltid ut batteripacket ur trådtrimmern vid arbetspauser och efter att du har jobbat klart.

ANVÄNDA TRÅDTRIMMERN

VARNING! Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd under arbetet med verktyget. Använd även ett ansiktsskydd eller dammask i dammiga miljöer. Städa arbetsområdet före varje användning. Avlägsna alla föremål såsom stenar, glasskärvor, spikar, metalltråd eller snöre som kan slungas ut eller fastna i trimmerhu- vudet. Håll barn, obehöriga och husdjur borta. Håll dem på minst 30m avstånd; risk pga utslungade föremål kan förekomma. Det rekommenderas att närvarande människor ska ha på sig skyddsglasögon. Om någon närmar sig arbetsområdet, stäng omedelbart av motorn och trimmerhuvudet. Kontrollera maskinen för skada/nötta detaljer före varje användning Kontrollera trimmerhuvudet, skyddet och det främre hjälphandtaget och byt ut spruckna, skeva, böjda eller annars skadade detaljer. Trådkniven på skyddets kant kan bli slö med tiden. Det rekommenderas att slipa den periodiskt eller byta ut den mot en ny kniv. VARNING! Ha alltid på dig skyddshandskar vid montering av skyddet eller slipning eller byte av kniven. Var försiktig med kniven på skyddet och undvik skärsår på händerna. Rengör trimmern efter varje användning. ◾ Verktyget får endast rengöras med mild tvål och en fuktig trasa. Ingen vätska får tränga in i verktyget; ingen detalj av verktyget får placeras i någon vätska. ◾ Se alltid till att luftöppningarna i skaftet är fria från skräp (bild O). Bild O. Se nedan för beskrivning av delar: O-1 Luftventiler på axeln O-2 Luftventiler på motorhöljet FÖRSIKTIGHET! Tilltäppningar i luftöppningarna hindrar luftöde i motorhöljet och kan leda till överhettning av eller skada på motorn. VARNING! Trimmern får aldrig rengöras med vatten. Undvik användning av lösningsmedel vid rengöring av plastdetaljer. De esta plastmaterialen är känsliga mot olika vanliga lösningsmedel. Använd rena trasor för att avlägsna smuts, damm, olja, smörjmedel osv.

JUSTERING AV TRÅDLÄNGD

Stöthuvudet möjliggör operatören att mata fram mer skär- tråd utan att stänga av motorn. Om tråden blir fransig eller nött kan ny tråd matas fram genom att lätt knacka stöthu- vudet mot marken under arbetet med trimmern (bild P). Knacka stöthuvudet mot bar mark eller hård jord för bästa resultat. Motorn kan bli överhettad om man försöker mata fram tråd i högt gräs. Se alltid till att tråden är helt spänd. Frammatning av tråd blir svårare när skärtråden blir kortare. VARNING! Försök aldrig att avlägsna eller modiera trådkniven. För lång skärtråd orsakar överhettning av motorn och kan leda till svåra personskador.

ANVÄNDNING AV STÖTSKYDD

Stötskyddet begränsar skärtrådens skärområde och minskar risken för skador pga den roterande skärtråden (bild Q). Fäll ner stötskyddet från förvaringsläget för att använda det (bild R). VARNING! Trimmerhuvudet kan fortsätta att rotera i en kort stund efter att du stänger av grästrimmern. Vänta tills trimmerhuvudet stannar helt innan du justerar stötskyddet. Försök inte att justera stötskyddet med foten.

OBS! Använd alltid skärtråd av standardnylon med en diameter på högst Ø2,0 mm. VARNING! Använd aldrig metallförstärkta trådar, kablar, rep osv. Dessa kan gå av och bli farliga projektiler. Det nns två olika metoder för att byta ut skärtråden:

1. Linda spolen med ny tråd.

2. Montera en förlindad spole (AS1301, kontakta din

återförsäljare om nödvändigt). Linda spolen med ny tråd. Tryck in de två ikarna på spolens bas och dra ut spolhållaren (bild S). Ta fram cirka 7 meter ny skärtråd. Linda in det i spolen enligt bild T och U. Placera sedan trådändarna genom de två motsatta skårorna i spolen (bild V). Placera sedan spolen i dess hållare med skårorna riktade mot hållarens trådhål (bild W). Rikta slutligen in hållarens hål med ikarna på spolens bas och tryck ner hållaren. Se till att den knäpps på plats (bild X). OBS! Rengör alltid spolhållaren, spolen och spolens bas före montering av trimmerhuvudet. Kontrollera spolhållaren, spolen och spolens bas efter slitage. Byt ut de slitna delarna om nödvändigt.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E96

OBS! Om tråden inte lindas in i riktningen som visas kommer trimmerhuvudet att fungera felaktigt. Montera en förlindad spole Tryck in de två ikarna på spolens bas och dra ut spolhållaren (bild S). Placera sedan den förlindade spolen i hållaren med skårorna riktade mot hållarens trådhål (bild W). Rikta slutligen in hållarens hål med ikarna på spolens bas och tryck ner hållaren. Se till att den knäpps på plats (bild X).Bild W och X. Se nedan för beskrivning av delar:W-1 Skåra X-1 FlikW-2 Hål X-2 Spår OBS! Se till att ikarna på spolens bas knäpps på plats annars kommer spolen att lossna vid användning. UNDERHÅLL VARNING! Använd endast identiska reservdelar vid service. Användning av andra detaljer kan leda till risker eller skada på produkten. Granska maskinen och utför underhåll regelbundet. Alla reparationer bör utföras av en kvalicerad servicetekniker för att upprätthålla säkerhet och driftssäkerhet. VARNING! Batteridrivna verktyg behöver inte anslutas till ett uttag; därför är de alltid användningsklara. Var särskilt försiktig och noggrann vid underhåll eller service eller vid byte av skärenheten eller andra enheter för att förebygga svåra personskador. VARNING! Ta ut batteripacket ur verktyget före service, rengöring eller byte av tillbehör eller innan du rensar maskinen från avklippt material för att förebygga svåra personskador.

RENGÖRING AV MASKINEN

◾ Rengör maskinen med en fuktig trasa och milt rengöringsmedel. ◾ Använd inga starka rengöringsmedel på plasthöljet eller handtaget. Dessa är känsliga mot vissa eteriska oljor såsom tall och citron samt lösningsmedel såsom fotogen. Även fukt kan medföra risk för elstöt. Torka av eventuell fukt med en mjuk, torr trasa. ◾ Rengör luftöppningarna i skaftet med hjälp av en liten borste eller utblås av en liten handdammsugare.

◾ Ta ut batteripacket ur grästrimmern när maskinen inte används. ◾ Rengör maskinen noggrant innan den ställs av. ◾ Förvara maskinen i ett torrt, väl ventilerat, låst eller högt beläget ställe, oåtkomligt för barn. Maskinen får inte förvaras på eller nära konstgödsel, bensin eller andra kemikalier.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E

Miljöskydd Elektriska enheter, batteriladdare och batterier/uppladdningsbara batterier får inte kastas med hushållsavfall! Enligt det europeiska direktivet 2012/19/ EU ska uttjänta elektriska och elektronis- ka enheter samlas separat; samma gäller för defekta eller uttjänta batteripack/ batterier enligt det europeiska direktivet 2006/66/EG. Om elektriska enheter hamnar i soptippar eller avfallsdepåer kan farliga ämnen läcka ut till grundvattnet, hamna i näringskedjan och skada din hälsa och ditt välmående.

ÖVERENSSTÄMMELSE Vi, EGO EUROPE GMBH Wahlwiesenstrasse 1, D-71711 Steinheim an der Murr Deutschland Försäkrar att produkten 56V sladdlös grästrimmer med litium-jonbatteri ST1210E uppfyller de grundläg- gande hälso- och säkerhetskraven enligt följande direktiv: 2006/42/EU, 2014/30/EG, 2011/65/EG, 2000/14/EU Tillämpade standarder och tekniska specikationer: EN 60335-1, EN 50636-2-91, EN 55014-1, EN 55014-2 Uppmätt ljudeffektnivå: 90,76 dB(A). Garanterad ljudeffektnivå: 91 dB(A). Bedömning av överensstämmelse för Bilaga VI följs enligt 2000/14/EG. Anmält organ: Société Nationale de Certication et d’Homologation Nummer för anmält organ: 0499 Peter Melrose Dong Jianxun VD för EGO Europe GmbH Kvalitetsansvarig hos Chervon * (Auktoriserad representant för CHERVON och ansvarig för teknisk dokumentation) 01/09/201656 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E98

Grästrimmern startar inte. ◾ Batteripacket är inte anslutet till grästrimmern ◾ Anslut batteripacket till grästrimmern ◾ Elektrisk anslutning mellan trimmern och batteriet saknas. ◾ Ta ut batteriet, kontrollera kontakter och sätt i batteripacket igen. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket ◾ Säkringen och avtryckaren är inte nedtryckta samtidigt. ◾ Håll säkringen nedtryckt och tryck sedan ner avtryckaren för att starta grästrimmern.Grästrimmern stänger av sig under arbetet. ◾ Skyddet är inte monterat på trimmern vilket har lett till för lång trimmertråd och överbelastning av motorn. ◾ Ta ut batteripacket och montera skyddet på trimmern. ◾ För tjock trimmertråd används. ◾ Använd uteslutande trimmertråd av nylon med diameter på 2,0mm eller mindre. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet. ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Motorn är överbelastad. ◾ Lyft upp trimmerhuvud från gräset. Motorn fortsätter att köra när belastningen avtar. Flytta trimmerhuvudet in i och ut ur gräset som ska klippas och klipp inte mer än 20cm i taget. ◾ Batteripacket eller trimmern är för varmt. ◾ Låt batteripacket or trimmern svalna ned tills temperaturen är under 67°C. ◾ Batteripacket är inte anslutet till verktyget ◾ Anslut batteripacket igen. ◾ Batteripacket är urladdat. ◾ Ladda batteripacket.56 VOLT LITHIUM-ION-BATTERI SLADDLÖS GRÄSTRIMMER — ST1210E

Trimmerhuvudet matar inte fram ny skärtråd. ◾ Gräs har fastnat på motorskaftet eller trimmerhuvudet ◾ Stäng av trimmern, ta ut batteriet och rensa motorskaftet och trimmerhuvudet från gräs. ◾ Tråden håller på att ta slut på spolen ◾ Ta ut batteriet och montera ny tråd enligt avsnittet "BYTE AV TRIMMERTRÅD" i bruksanvisningen. ◾ Smutsigt trimmerhuvud ◾ Ta ut batteriet och rengör spolhållaren och spolsockeln. ◾ Tilltrasslad tråd på spolen ◾ Ta ut batteriet, ta av tråden från spolen och linda den på nytt; följ instruktionerna i avsnittet "BYTE AV TRIMMERTRÅD" i bruksanvisningen. ◾ För kort tråd ◾ Ta ut batteriet och dra i trådarna medan du trycker ner och släpper stöthuvudet upprepade gångerGräs fastnar i trimmerhuvudet och motorhöljet. ◾ Klippning av högt gräs vid marknivå. ◾ Klipp högt gräs i era etapper, inte mer än 20cm i taget, för att undvika att gräs fastnar på maskinen.Tråden klipper dåligt. ◾ Trådkniven på skyddets kant är slö. ◾ Slipa trådkniven med en l eller byt ut den mot en ny kniv. GARANTI

GARANTIVILLKOREN AV EGO

Var god besök webbplatsen egopowerplus.com för att se de fullständiga garantivillkoren av EGO.56 VOLTIN LITIUM-ION AKKUKÄYTTÖINEN SIIMALEIKKURI — ST1210E100
