РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ST1401EST EGO

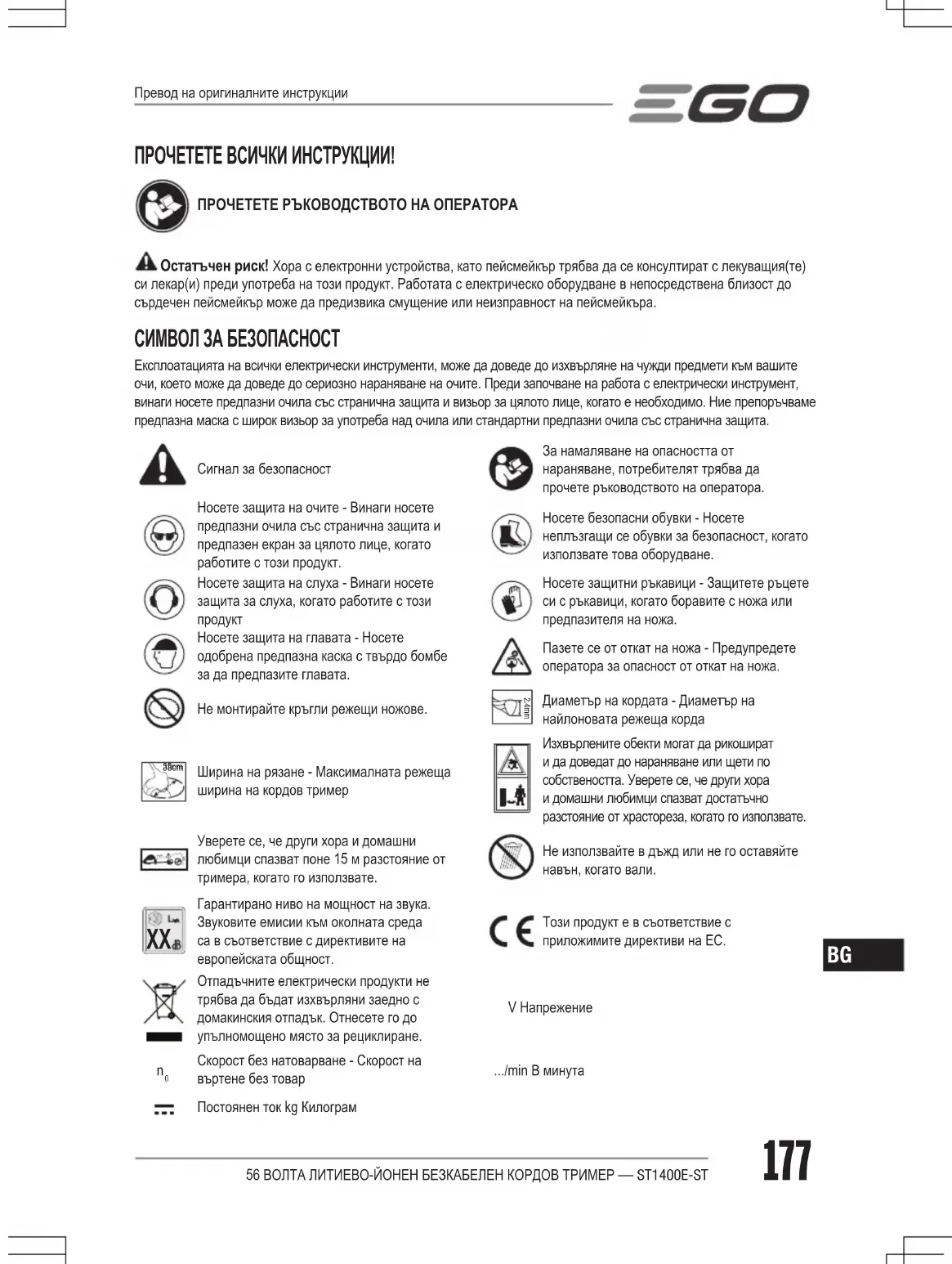

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ! ПРОЧЕТЕТЕ РЪКОВОДСТВОТО НА ОПЕРАТОРА Остатъчен риск! Хора с електронни устройства, като пейсмейкър трябва да се консултират с лекуващия(те) си лекар(и) преди употреба на този продукт. Работата с електрическо оборудване в непосредствена близост до сърдечен пейсмейкър може да предизвика смущение или неизправност на пейсмейкъра. СИМВОЛ ЗА БЕЗОПАСНОСТ Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на очите. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита. Сигнал за безопасностЗа намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.Носете защита на очите - Винаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт.Носете безопасни обувки - Носете неплъзгащи се обувки за безопасност, когато използвате това оборудване.Носете защита на слуха - Винаги носете защита за слуха, когато работите с този продуктНосете защитни ръкавици - Защитете ръцете си с ръкавици, когато боравите с ножа или предпазителя на ножа.Носете защита на главата - Носете одобрена предпазна каска с твърдо бомбе за да предпазите главата.Пазете се от откат на ножа - Предупредете оператора за опасност от откат на ножа.Не монтирайте кръгли режещи ножове. 2.4mmДиаметър на кордата - Диаметър на найлоновата режеща корда 38cm 35cm Ширина на рязане - Максималната режеща ширина на кордов тримерИзхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността. Уверете се, че други хора и домашни любимци спазват достатъчно разстояние от храстореза, когато го използвате. 15m Уверете се, че други хора и домашни любимци спазват поне 15 м разстояние от тримера, когато го използвате.Не използвайте в дъжд или не го оставяйте навън, когато вали.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.Този продукт е в съответствие с приложимите директиви на ЕС.Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.V Напрежение

Скорост без натоварване - Скорост на въртене без товар.../min В минутаПостоянен ток kg КилограмПревод на оригиналните инструкции56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST178

СПЕЦИФИКАЦИИ Напрежение56 V Скорост без натоварванеНастройка за ниска скорост: 3000-4500 ОБ/МИН Настройка за висока скорост: 4000-5800 ОБ/МИНМеханизъм за рязане Ударна главаРежеща корда тип2,4 мм найлонова усукана кордаШирина на рязане 35 смПрепоръчителна работна температура0°C-40°CПрепоръчителна температура на съхранение-20°C-70°CОптимална температура на зареждане5°C-40°CТегло (без акумулаторна батерия) 5,8 кгИзмерено ниво на сила на звука L 88,98 dB(A) K=2 dB(A)Ниво на звуково налягане при ухото на оператора L 68,96 dB(A) K=2 dB(A)Гарантирано ниво на сила на звука L (измерено съгласно 2000/14/EC)91 dB(A)Оценка на вибрации

Предна спомагателна ръкохватка3,2 m/s2 K=1,5 m/s

Задна ръкохватка2,3 m/s K=1,5 m/s

◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа.

ЗАПОЗНАЙТЕ СЕ С ВАШИЯ КОРДОВ ТРИМЕР (Фиг. А1) 1. Задна ръкохватка2. Превключвател за скорост висока/ниска3. Регулируема предна спомагателна ръкохватка4. Шарнир5. Бутон за зареждане на корда6. Предпазител7. Заключване на пръта8. Яка за заключване на височината9. Превключвателен спусък10. Заключващо езиче11. Тримерна глава (ударна глава)12. Режещ нож за кордата13. Бутон за освобождаване14. Режеща корда15. Бутон за освобождаване на батерията16. Резе17. Електрически контакти18. Механизъм за изваждане19. Ключ шестограм ОПАКОВЪЧЕН ЛИСТ (ФИГ. А1)

РАЗГЪВАНЕ НА ВАЛА ПРЕДУПРЕЖДЕНИЕ: Не хващайте вала в съединенията, за да не прищипете ръцете или пръстите си. ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да стартирате тримера, докато валът е заключен.Разгънете вала внимателно, като осигурите кабела вътре във вала и го заключете с два винта с доставения гаечен ключ (Фиг. В1 и В2). МОНТАЖ НА ПРЕДПАЗИТЕЛЯ Позиционирайте тримера така, че главата на тримера да сочи нагоре (Фиг. С1). Подравнете монтажните отвори на предпазителя с отворите за монтажния механизъм и след това захванете предпазителя в основата на вала с двата винта (Фиг. С2). БЕЛЕЖКА: Уверете се, че предпазителят е закрепен съгласно фиг. С1 и С2, всяко закрепване на обратно ще причини голяма опасност! МОНТИРАНЕ И РЕГУЛИРАНЕ НА ПРЕДНАТА СПОМАГАТЕЛНА РЪКОХВАТКА 1. Разхлабете фиксиращия прът в предната спомагателна ръкохватка и снемете фиксиращия прът и крилчатата гайка от предната спомагателна ръкохватка (Фиг. D). D-1 Предна спомагателна ръкохваткаD-3 Крилчата гайкаD-2 Затягащ блок D-4 Фиксиращ прът56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST 179

2. Бутнете предната спомагателна ръкохватка върху

вала между яката за фиксиране на височината и съединителното устройство (Фиг. Е).

3. Поставете затягащия блок в отвора на

ръкохватката (фиг. F).

4. Монтирайте лоста за заключването на пръта

и затегнете предварително крилчатата гайка. Уверете се, че предната спомагателна ръкохватка е позиционирана нагоре и сочи към върха на задната ръкохватка (фиг. J).

5. Издърпайте лоста на заключването на пръта

така, че да можете лесно да придвижвате/въртите ръкохватката, там където ще бъде удобна. След това фиксирайте лоста на заключването на пръта. (Фиг. H). ПРЕДУПРЕЖДЕНИЕ: Инструментът не може да бъде използван без сигурно затегната предна ръкохватка. РЕГУЛИРАНЕ НА ЗАДНАТА РЪКОХВАТКА Ако дължината на вала не е подходяща за работа, можете да регулирате дължината на вала чрез скобата за заключване на височината.

1. Извадете акумулаторната батерия от тримера.

2. За да регулирате височината на тримера,

отворете скобата за заключване на височината и плъзнете вала нагоре или надолу до желаната височина, закрепете го на място с натискане на заключващата скоба (Фиг. I). БЕЛЕЖКА: Предната спомагателна ръкохватка може да се нуждае от ново регулиране след промяна на височината на тримера. ЕКСПЛОАТАЦИЯ ПРЕДУПРЕЖДЕНИЕ: Винаги носете стандартни предпазни очила или предпазни очила със странична защита, заедно със защита за слуха. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. Може да използвате този продукт за целите описани долу: Подкастряне: Използва се за да се премахне тревата и плевелите до стени, огради, дървета и лехи. Рязане: Използва се за рязане на трева, която е трудно достъпна използвайки нормална косачка. МОНТИРАНЕ/ИЗВАЖДАНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ Използвайте единствено акумулаторни батерии EGO и зарядни устройства изброени във Фиг. А2. Заредете напълно преди първата употреба. За да закрепите Подравнете ребрата на акумулаторната батерия с монтажните жлебове и натиснете батерията надолу, докато чуете „щракване“ (Фиг. J1). За да извадите Натиснете бутона за освобождаване на батерията и издърпайте акумулаторната батерия навън, както е показано на фиг. J2. J-1 Бутон за освобождаване на батерията ХВАЩАНЕ НА КОРДОВИЯ ТРИМЕР Дръжте кордовия тример с двете ръце: Едната ръка трябва да бъде на задната ръкохватка, а другата на предната спомагателна ръкохватка. БЕЛЕЖКА: Главата на тримера е успоредна на земята на правилно разстояние за рязане, без операторът да се превежда (фиг. K). СТАРТИРАНЕ/СПИРАНЕ НА КОРДОВИЯ ТРИМЕР За да стартирате Избутайте заключващото езиче напред, след това натиснете превключвателния спусък. Спусъкът регулира безстепенно скоростта. Колкото повече издърпвате спусъка, толкова по-висока е скоростта (Фиг. L). За да спрете Освободете превключвателния спусък. ФУНКЦИЯ ЗА РЕГУЛИРАНЕ НА СКОРОСТТА (ФИГ. L) Кордовият тример има две скорости. Позиция „LOW“ е за ниска скорост, докато позиция „HIGH“ е за висока скорост. Фиг. L описание на части виж долу: L-1 Превключвател за скорост висока/ниска L-2 Превключвателен

ИЗПОЛЗВАНЕ НА КОРДОВИЯ ТРИМЕР Почистете зоната, която трябва да бъде подрязана преди всяка употреба. Почистете всички обекти, като камъни, счупени стъкла, пирони, кабели или въжета, които могат да бъдат изхвърлени или да се оплетат в приставката за рязане. Изчистете зоната от деца, околни хора или домашни любимци. Като минимум дръжте всички деца, околни хора и домашни любимци минимум на 15 м разстояние, въпреки това пак може да съществува риск за околните от изхвърлени обекти. Околните наблюдатели трябва да бъдат насърчени да носят защита за очите. Ако бъдете приближен от човек спрете незабавно мотора и приставката за рязане.56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST180

Преди всяка употреба проверявайте за повредени/износени части Проверете ударната глава, предпазителя и предната спомагателна ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин. Режещият нож за кордата на ръба на предпазителя може да се изтъпи в течение на времето. Препоръчва се периодично да го заточвате с пила или да го подмените с нов нож. След всяка употреба почистете тримера. РЕГУЛИРАНЕ НА ДЪЛЖИНАТА НА РЕЖЕЩАТА

Главата на тримера позволява на оператора да отпусне повече режеща корда без да спира мотора. Когато кордата стане разкъсана или износена, може да бъде отпусната допълнителна корда чрез леко потупване в земята на главата на тримера (Фиг. M). БЕЛЕЖКА: Освобождаването на корда ще многократно почукване с намаляването на кордата. ПРЕДУПРЕЖДЕНИЕ: Не премахвайте или променяйте устройството на режещия нож за кордата. Прекалената дължина на кордата ще причини прегряване на мотора и може да доведе до сериозно нараняване. ПОДМЯНА НА КОРДАТА

Използвайте винаги препоръчителната найлонова режеща корда с диаметър не по-голям от 2,4 мм. Използване на корда различна от посочената може да причини прегряване или повреда на тримера. ПРЕДУПРЕЖДЕНИЕ: Не използвайте никога усилена с метал корда, тел или въже и т.н. Те могат да се счупят и да станат опасни летящи предмети.

1. Премахнете акумулаторната батерия.

2. Премахнете оставащата корда за рязане ако е

3. Отрежете режеща корда с дължина 4 м. Вкарайте

кордата в монтажния отвор вътре в ухото (Фиг О). Избутайте и дръпнете кордата от другата страна, докато еднакво количество корда се появи от двете страни на макарата.

4. Инсталирайте акумулаторната батерия към

5. Натиснете и задръжте бутона за зареждане на

корда, за да стартирате двигателя за навиване на кордата. Кордата ще бъде навита в тримерната глава непрекъснато (Фиг. P).

6. Наблюдавайте внимателно оставащата дължина

на кордата. Бързо натиснете бутона за зареждане на корда, за да регулирате дължината, докато 13 см корда се покажат от всяка страна.

7. Натиснете тримерната глава, докато издърпвате

кордата за да я придвижите ръчно напред и да проверите за правилно монтиране на режещата корда. Когато кордата за рязане се откъсне от изхода за кордата или кордата за рязане не се освобождава, когато потупвате главата на тримера, следвайте долните стъпки:

1. Извадете акумулаторната батерия от тримера.

2. Натиснете пластината за освобождаване на

тримерната глава и снемете долния капак, като го издърпате право навън (Фиг. Q).

3. Извадете кордата за рязане от макарата.

4. Вмъкнете пружината в прореза във възела на

долния капак (Фиг. R).

5. С едната си ръка дръжте тримера, използвайте

другата си ръка да хванете долния капак и подравнете прорезите н долния капак с пластините за освобождаване. Натиснете долния капак докато се фиксира на място, при което ще чуете характерен щракващ звук (Фиг. S).

6. Следвайте инструкциите в раздела „ПОДМЯНА

НА КОРДАТА“ в това ръководство, за да презаредите режещата корда. ПОДМЯНА НА ТРИМЕРНАТА ГЛАВА ПРЕДУПРЕЖДЕНИЕ: Подменете незабавно, ако главата се разхлаби след като сте я закрепили в позиция. Никога не използвайте тримера с разхлабени приставки за рязане. Подменете незабавно напукана, повредена или износена режеща глава, дори ако щетите са ограничени до повърхностни пукнатини. Подобни приставки могат да се пръснат при високи скорости и да причинят сериозно нараняване. ДЕМОНТИРАНЕ НА ТРИМЕРНАТА ГЛАВА

1. Извадете акумулаторната батерия от тримера.

2. Натиснете пластините за освобождаване на

тримерната глава и снемете долния капак, като го издърпате право навън.

3. Отстранете режещата корда от тримерната глава

4. Извадете пружината от възела на макарата, ако е

необходимо. Запазете я за повторния монтаж.

5. Носете ръкавици. Използвайте едната си ръка, за да

хванете възела на макарата, за да я стабилизирате и използвайте другата си ръка, за да държите ударния ключ (не е включен), за да разхлабите гайката в посока обратна на часовниковата стрелка (Фиг. X).56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST 181

6. Отстранете гайката, фиксатора на макарата, горния капак, капака на горната основа от вала на двигателя (Фиг. T).

Двете втулки лесно падат от вала на двигателя, моля, запазете ги внимателно за повторния монтаж.7. Заменете с нова тримерна глава и я монтирайте съгласно следните стъпки. T-1 T-6 Корда за тример T-2 Горен капак T-7 Долен капак T-3 T-8 Капак на горната основа T-4 T-9 Възел на макарата T-5 ИНСТАЛИРАНЕ НА НОВАТА ТРИМЕРНА ГЛАВА 1. Монтирайте втулките във вала на двигателя и възела на капака на горната основа на място (Фиг. T).2. Монтирайте горния капак, възела на макарата, шайбата и гайката в тази последователност. Използвайте ударен гаечен ключ, за да затегнете гайката (Фиг. U и V).3. Монтирайте възела на долния капак.4. Презаредете режещата корда.5. Стартирайте инструмента, за да видите дали кордовият тример работи нормално. Ако не, сглобете го отново по описания по-горе начин.

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Проверявайте и поддържайте инструмента редовно. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от инструмента, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството. ВНИМАНИЕ: Запушвания на вентилационните отвори ще предотвратят навлизане на въздух във корпуса мотора и ще доведат до прегряване или повреда на мотора. ПОЧИСТВАНЕ НА УРЕДА ◾ Почистете уреда използвайки влажна кърпа и мек почистващ препарат. Никога не позволявайте каквато и да е течност да навлезе вътре в инструмента, никога не потапяйте някоя част от инструмента във вода. ◾ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа. ◾ Използвайте малка четка или изпусканата въздушна струя от малка четка на прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса. ◾ По всяко време пазете вентилационните отвори в корпуса на мотора от отпадъци. ЗАТОЧВАНЕ НА РЕЖЕЩИЯ НОЖ ЗА КОРДАТА ПРЕДУПРЕЖДЕНИЕ: Винаги защитавайте ръцете си, като носите ръкавици за тежка употреба, когато извършвате поддръжка на режещия нож за кордата.1. Демонтирайте режещия нож за кордата от възела на предпазителя.2. Затегнете ножа в менгеме.3. Внимателно заточете режещите ръбове на ножа с фина пила или точило като запазите първоначалния ъгъл на режещия ръб.4. Поставете отново ножа върху предпазителя и го затегнете на място с двата винта. СЪХРАНЯВАНЕ НА УРЕДА ◾ Извадете акумулаторната батерия от кордовия тример, когато не е в употреба. ◾ Почистете изцяло инструмента преди да го ◾ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали. Опазване на околната среда Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите инструменти трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST182

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ Кордовият тример не може да стартира. ◾ Акумулаторната батерия не е прикрепена към кордовия тример. ◾ Закрепете акумулаторната батерия към кордовия ◾ Няма електрически контакт между тримера и батерията. ◾ Извадете батерията, проверете контактите и поставете наново акумулаторната батерия. ◾ Акумулаторната батерия е ◾ Заредете акумулаторната батерия. ◾ Освобождаващият спусък не е преместен напред преди натискане на превключвателния спусък. ◾ Избутайте заключващото езиче напред и след това натиснете превключвателния спусък.Кордовият тример спира по време на рязане. ◾ Предпазителят не е монтиран на тримера, което води до прекалено дълга режеща корда и прегряване на мотора. ◾ Извадете акумулаторната батерия и монтирайте предпазителя на тримера. ◾ Използвана е тежка корда за ◾ Използвайте препоръчана найлонова режеща корда с диаметър не по-голям от 2,4 мм. ◾ Валът на мотора и тримерната глава са обвити в трева. ◾ Спрете тримера, извадете батерията и извадете тревата от вала на мотора и тримерната глава. ◾ Двигателят е претоварен. ◾ Извадете тримерната глава от тревата. Моторът ще се възстанови за работа веднага след като товарът бъде отстранен. Когато режете изваждайте и вкарвайте тримерната глава в тревата, която трябва да бъде отрязана и отстранявайте не повече от 20 cm дължина на единично рязане. ◾ Акумулаторната батерия или кордовият тример са твърде горещи. ◾ Охладете батерията или кордовия тример. ◾ Акумулаторната батерия е разединена от инструмента. ◾ Монтирайте отново акумулаторната батерия. ◾ Акумулаторната батерия е ◾ Заредете акумулаторната батерия. ◾ Дебалансиране след инсталиране на режещата корда. ◾ Почукайте тримерната глава, за да направите дължината на кордата симетрична.Главата на тримера не издърпва кордата. ◾ Валът на мотора и тримерната глава са обвити в трева. ◾ Спрете тримера, извадете батерията и почистете вала на мотора и тримерната глава. ◾ Няма достатъчно корда на макарата или скъсване на кордата от ухото. ◾ Отстранете батерията и подменете кордата за рязане, следвайте раздел „ПОДМЯНА НА КОРДАТА“ в това ръководство. ◾ Кордата е оплетена. ◾ Отстранете батерията и подменете кордата за рязане, следвайте раздел „ПОДМЯНА НА КОРДАТА“ в това ръководство. ◾ Кордата е твърде къса. ◾ Отстранете батерията и подменете кордата за рязане, следвайте раздел „ПОДМЯНА НА КОРДАТА“ в това ръководство.56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1400E-ST 183

ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ Тревата обгръща главата на тримера и корпуса на двигателя.Рязане на висока трева при нивото на земятаРежете висока трева от горе на долу, като не отстранявате повече от 20 cm при всяко преминаване за да предотвратите увиване.Пукнатини по главата на тримера или фиксаторът на макарата се е освободил от основата на макарата. ◾ Главата на тримера е износена. ◾ Подменете незабавно главата на тримера следвайки раздел “ПОДМЯНА НА ГЛАВАТА НА ТРИМЕРА” в това ръководство. ◾ Гайката, която фиксира главата на тримера, е разхлабена. ◾ Отворете тримерната глава и използвайте ударния гаечен ключ, за да затегнете гайката.Кордата не може да бъде навита в тримерната глава правилно. ◾ Кордата за рязане е твърде ◾ Отрежете кордата, така че да е 13 cm дълга от всяка страна. ◾ Отлагания от трева или замърсявания са се натрупали в главата на тримера и блокират движението на макарата. ◾ Извадете батерия, отворете и почистете цялостно главата на тримера. ◾ Двигателят е прегрял поради повтарящо се действие на системата за навиване на кордата. ◾ Оставете кордовия тример да работи без натоварване за няколко минути, за да се охлади двигателят, след това се опитайте да заредите отново кордата. ◾ Слаба батерия ◾ Заредете батерията. Кордата не може да премине през тримерната глава при вмъкването на кордата. ◾ Кордата за рязане е разцепена или огъната в края. ◾ Отрежете износения край на кордата и я вмъкнете ◾ Долният капак не е освободен до позицията след повторно инсталиране. ◾ Прикрепете акумулаторната батерия към тримера, натиснете бутона за зареждане на кордата за кратко, за да стартирате подаването на захранване за освобождаване на долния капак.
