ST1300ES - тример за трева EGO - Безплатно ръководство за потребителя

Тип продукт	Безжичен тример за трева
Марка	EGO
Модел	ST1300ES
Тегло (без батерия)	2,76 kg
Ширина на рязане	33 cm
Диаметър на режещия конец	2,0 мм (усукан найлон)
Обороти на празен ход (високи / ниски)	6500 об/мин / 5200 об/мин
Номинално напрежение	56 V
Измерено ниво на звукова мощност (LWA)	92,1 dB(A) (K=1,6 dB(A))
Гарантирано ниво на звукова мощност	94 dB(A)
Ниво на звуковото налягане на ухото (LPA)	72,6 dB(A) (K=2,5 dB(A))
Вибрации на предната ръкохватка (ah)	3,3 m/s² (K=0,9 m/s²)
Вибрации на задната ръкохватка (ah)	1,9 m/s² (K=1,5 m/s²)
Препоръчителна работна температура	0°C – 40°C
Препоръчителна температура за съхранение	-20°C – 70°C
Механизъм на рязане	Глава с почукване (bump feed)
Тип батерия	Литиево-йонна 56 V (съвместими модели EGO)
Съдържание на опаковката	Тример, предпазен капак, предна допълнителна ръкохватка, лост за заключване, ключ, винтове, ръководство за употреба
Гарантирано ниво на звукова мощност (2000/14/ЕО)	94 dB(A)
Гаранция	Вижте уебсайта egopowerplus.com

Често задавани въпроси - ST1300ES EGO

Как да сглобя предпазния капак на ST1300ES?

Подравнете отворите на капака с тези на основата на дръжката, след което го закрепете с двата предоставени винта. Проверете дали е правилно ориентиран (не монтирайте наопаки). Използвайте ръкавици при работа с режещото острие на конеца.

Какъв тип и диаметър на режещия конец трябва да използвам?

Използвайте изключително режещ конец от усукан найлон с максимален диаметър 2,0 мм. Твърде дебел или неподходящ конец може да повреди инструмента.

Как да удължа режещия конец, без да изключвам инструмента?

Докато двигателят работи, леко почукайте бутона за подаване (bump feed) в земята. Това освобождава нов конец. Внимание: твърде дълъг конец може да претовари двигателя.

Как да сменя режещия конец?

Два метода: или навийте 5 метра нов конец на макарата (вижте стъпките в ръководството), или монтирайте предварително навита макара (реф. AS1302). Уверете се, че езичетата на основата влизат правилно.

Защо тримерът не се включва?

Възможни причини: батерията не е поставена или е разредена, лош електрически контакт, или двата лоста (освобождаване + спусък) не са натиснати едновременно. Проверете батерията, контактите и процедурата за стартиране.

Какво да направя, ако инструментът спре по време на работа?

Спирането може да се дължи на претоварване (твърде висока трева), разредена или прегряла батерия, или блокиране на главата. Намалете натоварването при рязане, оставете да изстине, почистете тревата, навита около вала.

Как да почистя и поддържам тримера за трева?

Почиствайте с влажна кърпа и мек сапун. Никога не потапяйте във вода. Използвайте малка четка за вентилационните отвори. Редовно заточвайте режещото острие на конеца с пила.

Какви предпазни средства трябва да нося?

Винаги носете предпазни очила със странични щитки, защита за слуха, ръкавици, противоплъзгащи обувки и дълги панталони. Хората с пейсмейкъри трябва да се консултират с лекар преди употреба.

Как да съхранявам ST1300ES?

Извадете батерията, почистете инструмента, и го съхранявайте на сухо, проветриво място, недостъпно за деца. Избягвайте екстремни температури и химически вещества (торове, бензин).

Къде да намеря гаранцията и резервните части?

Вижте уебсайта egopowerplus.com за условията на гаранция. Резервните части (макара, глава, острие и др.) са налични при вашия дистрибутор на EGO. Използвайте само идентични части.

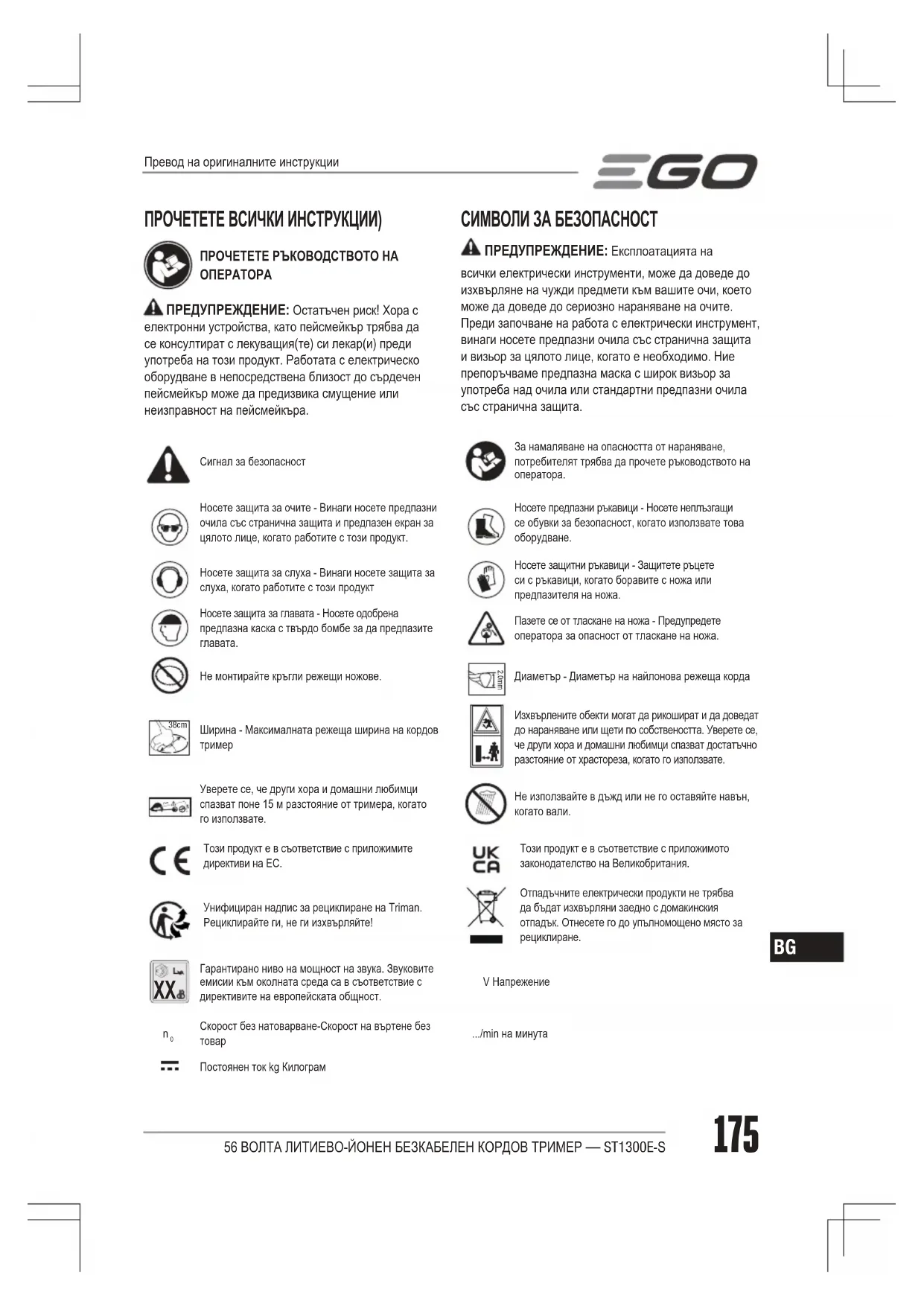

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ST1300ES EGO

ПРЕДУПРЕЖДЕНИЕ: Остатъчен риск! Хора с електронни устройства, като пейсмейкър трябва да се консултират с лекуващия(те) си лекар(и) преди употреба на този продукт. Работата с електрическо оборудване в непосредствена близост до сърдечен пейсмейкър може да предизвика смущение или неизправност на пейсмейкъра.

Сигнал за безопасност

Носете защита за очите - Винаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт.

Носете защита за слуха - Винаги носете защита за слуха, когато работите с този продукт

Носете защита за главата - Носете одобрена предпазна каска с твърдо бомбе за да предпазите главата.

Не монтирайте кръгли режещи ножове.

Ширина - Максималната режеща ширина на кордов тример

Уверете се, че други хора и домашни любимци спазват поне 15 м разстояние от тримера, когато го използвате.

Този продукт е в съответствие с приложимите директиви на ЕС.

Унифициран надпис за рециклиране на Triman. Рециклирайте ги, не ги изхвърляйте!

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.

n_c

Скорост без натоварване-Скорост на въртене без товар

=

Постоянен ток kg Килограм

СИМВОЛИ ЗА БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на

всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на очите. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита.

За намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.

Носете предпазни ръкавици - Носете неплъзгаци се обувки за безопасност, когато използвате това оборудване.

Носете защитни ръкавици - Защитете ръцете си с ръкавици, когато боравите с ножа или предпазителя на ножа.

Пазете се от тласкане на ножа - Предупредете оператора за опасност от тласкане на ножа.

Диаметър - Диаметър на найлонова режеща корда

Изхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността. Уверете се, че други хора и домашни любимци спазват достатъчно разстояние от храстореза, когато го използвате.

Не използвайте в дъжд или не го оставяйте навън, когато вали.

Този продукт е в съответствие с приложимото законодателство на Великобритания.

Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

V Напрежение

.../min на минута

BG

СПЕЦИФИКАЦИИ

Напрежение 56 V		---
Скорост без натоварване		Високи:6500/minНиски:5200/min
Механизъм за рязане		УДАРНАГЛАВА
Вид режеща корда		2,0 мнайлоноваусукана корда
Ширина на рязане 33 см
Препоръчителна работнатемпература		0°C-40°C
Препоръчителна температура насъхранение		-20°C-70°C
Тегло (без акумулаторна батерия) 2,76кг
Измерено ниво на сила на звука L_WA		92,1 dB(A)K=1,6 dB(A)
Макс. ниво на звуково налягане приухото на оператора L_PA		72,6 dB(A)K=2,5 dB(A)
Гарантирано ниво на сила на звука L_WA (съгласно 2000/14/EC)		94 dB(A)
Оценка навибрации _h :	Предна ръкохватка	3,3 m/s ^2 K=0,9 m/s ^2
	Задна ръкохватка	1,9 m/s ^2 K=1,5 m/s ^2

■ Деклариранят общ размер на вибрации е измере съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента;
■ Деклариранят общ размер на вибрации може с така да бъде използван за предварителна оценка на влиянието.

БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защиты оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа.

1. Спусък

2. Задна ръкохватка

3. Лост за отключване
4. Ключ за регулиране на скоростта
5. Мек ръкав
6. Регулируема предна спомагателна ръкохватка
7. Тримерна глава (ударна глава)
8. Бутон за отпускане на корда
9. Режещ нож за кордата
10. Предпазител
11. Механизъм за изваждане
12. Електрически контакти
13. Pe3e
14. Бутон за освобождаване на батерията

МОНТАЖ

РАЗГЪВАНЕ НА ВАЛА

⚠️ ПРЕДУПРЕЖДЕНИЕ: Не дръжте вала за

съединенията, за да избегнете прищипване на своите ръце или пръсти.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да

стартирате тримера, докато валът е блокиран. Разгънете вала внимателно като се уверите, че кабельт е във вала и го фиксирайте с два винта с доставения гаечен ключ (Фиг. В1 и В2).

Подравнете монтажните отвори на предпазителя с отворите за монтажния механизмъм и след това захванете предпазителя в основата на щангата с двата винта. Уверете се, че предпазителят е закрепен съгласно фиг. С,

цосяко закрепване на обратно ще причини голяма опасност!

МОНТИРАНЕ И РЕГУЛИРАНЕ НА ПРЕДНАТА СПОМАГАТЕЛНА РЪКОХВАТКА

Избутайте предната спомагателна ръкохватка в щангата (фиг. E), след това поставете затягация блок в отвора на ръкохватката (фиг. F), монтирайте заключването на пръта и заключете с крилатия винт (фиг. G). Последователността е както показва фиг. D. Накрая регулирайте позицията на предната спомагателна ръкохватка, за да сте сигурни, че вашата предна ръка е права, когато използвате тримера (фиг. H) и след това заключете рамото на заключването на пръта (фиг. I).

За описание на частите на Фиг. Д и Н вижте долу:

D-1	Предната спомагателна ръкохватка	D-4	Крилат винт
D-2	Заключване на пръта H-1	Мек ръкав
D-3	Затягащ блок H-2		Етикет с предупреждения

БЕЛЕЖКА: Горната спомагателна ръкохватка трябва да бъде завъртяна нагоре за да сочи към върха на задната ръкохватка.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Закрепете предната спомагателна ръкохватка единствено пред мекия ръкав на щангата.
⚠ PREDУПРЕЖДЕНИЕ: Инструментът не може да бъде използван без надеждно монтирана предна спомагателна ръкохватка.

ЕКСПЛОАТАЦИЯ

⚠ PREDУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване.
⚠️ ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите със странични предпазни екрани. Заедно със защита за слуха. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания.
⚠ PREDУПРЕЖДЕНИЕ: Не използвайте други приставки или аксесоари, които не са препоръчани от производителя на този продукт. Употребата на приставки или аксесоари, които не са препоръчани, може да доведе до сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ: Използвайте вашия кордов тример, оборудван с подходяща корда, единствено за рязане на трева и подобни материали.

Може да използвате този продукт за целите описани долу:

Подкастряне: използва се за да се премахне тревата и плевелите до стени, огради, дървета и лехи.

Рязане: използва се за рязане на трева, която е трудно достъпна използвайки нормална косачка.

БЕЛЕЖКА: Инструментът трябва да бъде използван само за предназначените цели. Всяка друга употреба, примерно подрязване на ръбове се смята за случай на злоупотреба.

Заредете напълно преди първата употреба.

Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. А2.

за да закрепите

Подравнете ребрата на батерията с монтажните жлебове и натиснете батерията надолу, докато чуете "клик" (фиг. J).

за да извадите

Натиснете бутона за освобождаване на батерията и издърпайте акумулаторната батерия навън, както е показано на фиг. К.

ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/слуха. Носете , дълги панталони, ботуши и ръкавици за тежка употреба. Не носете къси панталони или сандали или не ходете бос.

Преди започване на работа дръжте тримера с двете си ръце, една ръка на задната ръкохватка и друга, която трябва да бъде изправена на предната спомагателна ръкохватка (фиг. L). След това проверете за стабилна позиция на краката и правилно разстояние за рязане без да се навежда оператора.

Натиснете лоста за отключване и го задръжте в тази позиция. Натиснете спусъка за да включите кордовия тример, както показва фиг. М.

За да спрете

Освободете лоста за отключване и спусъка.

БЕЛЕЖКА: Моторът има две скорости за рязане, Позиция "1" за ниска скорост и Позиция "2" за висока скорост, както е показано на фиг. М. Просто бутнете ключа за регулиране на скоростта на подходящата позиция по време на рязане.

Фиг. М описание на части виж долу:

$$ \begin{array}{l} \text { M - 1 Позиция 1 } \ \mathrm{M-2} \text { Позиция 2 } \ \end{array} $$

акумулаторната батерия от тримера по време на работни прекъсвания и след завършване на работата.

三GO

ПРЕДУПРЕЖДЕНИЕ: За да избегнете сериозно нараняване, носете предпазни очила по всяко време, когато работите с този уред. Носете маска за лицете или прахова маска при запрашени места.

Почистете зоната, която трябва да бъде подрязана преди всяка употреба. Почистете всички обекти, като камъни, счупени стъкла, пирони, кабели или въжета, които могат да бъдат изхвърлени или да се оплетат в приставката за рязане. Изчистете зоната от деца, околни хора или домашни любимци. Като минимум дръжте всички деца, околни хора и домашни любимци минимум на 15 м разстояние, въпреки това пак може да съществува риск за околните от изхвърлени обекти. Околните наблюдатели трябва да бъдат насърчени да носят защита за очите. Ако бъдете приближен от човек спрете незабавно мотора и приставката за рязане.

Преди всяка употреба проверявайте за повредени/износени части

Проверете ударната глава, предпазителя и предната спомагателна ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин.

Режещият нож за кордата на ръба на предпазителя може да се изтъпи в течение на времето. Препоръчва се периодично да го заточвате с пила или да го подмените с нов нож.

⚠ PREDУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате предпазителя или заточвате или подменяте ножа. Пазете се от ножа на предпазителя и защитете вашата ръка от нарязване.

След всяка употреба почистете тримера.

⚠️ ВНИМАНИЕ: Запушвания на вентилационните отвори ще предотвратят навлизане на въздух във корпуса мотора и ще доведат до прегряване или повреда на мотора.

• Използвайте единствено мек сапун и влажна кърпа за да почистите инструмента. Никога не позволявайте каквато и да е течност да навлезе вътре в инструмента, никога не потапяйте някоя част от инструмента във вода.
  ■ По всяко време пазете вентилационните отвори в корпуса на мотора от отпадъци.

ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте вода за почистване на тримера. Избягвайте употребата на разтворители, когато почиствате пластмасовите

части. Повечето пластмаси са податливи на повреди от различни видове разтворители, предлагани в търговската мрежа. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н.

РЕГУЛИРАНЕ НА ДЪЛЖИНАТА НА РЕЖЕЩАТА КОРДА

Ударната глава на тримера позволява на оператора да отпусне повече режеща корда без да спира мотора. Когато кордата стане разкъсана или износена, може да бъде отпусната допълнителна корда чрез леко потупване в земята на бутона за отпускане на корда, докато работите с тримера (фиг. N).

БЕЛЕЖКА: Освобождаването на корда ще стане по трудно, с намаляването на кордата.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Не премахвайте или променяйте устройството на режещия нож за кордата. Прекалената дължина на кордата ще причини прегряване на мотора и може да доведе до сериозно нараняване.

ПОДМЯНА НА КОРДАТА

БЕЛЕЖКА: Винаги използвайте препоръчителната найлонова режеща корда, с диаметър не надвишаващ 2,0 мм. Използване на корда различна от посочената може да причини прегряване или повреда на тримера.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте метално подсилена корда, жица, въже и др. Те могат да се счупят и да станат опасни летящи предмети.

Има два метода за подмяна на режещата корда:

1. Навийте нова корда на макарата.
2. Монтирайте предварително навита макара (AS1302, при необходимост, налични при търговеца).

Навийте нова корда на макарата.

Натиснете двата бутона за освобождаване на основата на макарата и издърпайте навън фиксатора на макарата (фиг. О). Извадете приблизително 5 м от режеща корда с диаметър 2,0 мм. Сгънете и навийте в макарата, както показва фиг. Р & Q. След това поставете краищата на кордата през двата противоположни жлеба на макарата (фиг. R) и поставете макарата във фиксатора, като жлебовете са подравнени с ушите на фиксатора (фиг. T). Накрая подравнете слотовете на фиксатора с щифтовете на основата на макарата и натиснете фиксатора равномерно надолу, като се уверите, че ще влезе на местото си (фиг. S).

БЕЛЕЖКА: Винаги чистете фиксатора, макарата и основата преди сглобяване на главата на тримера. Проверете фиксатора, макарата и основата за износване. Ако е необходимо подменете износените части.

БЕЛЕЖКА: Неспазването за навиване на кордата в посочената посока ще причини неправилна работа на главата на тримера.

Монтиране на предварително навита макара.

Натиснете двата бутона за освобождаване на основата на макарата и издърпайте навън фиксатора на макарата (фиг. О). След това поставете предварително навитата макара във фиксатора, като жлебовете са подравнени в ушите на фиксатора (фиг. Т). Накрая подравнете слотовете на фиксатора с щифтовете на основата на макарата и натиснете фиксатора равномерно надолу, като се уверите, че ще влезе на местото си (фиг. S).

Фиг. S & T описание на части виж долу:

БЕЛЕЖКА: Уверете се, че щифтовете в основата на макарата влизат на местото си или макарата ще излезе по време на работа.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Проверявайте и поддържайте машината редовно. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. За да предотвратите сериозно нараняване вземете допълнителни предпазни мерки и грижи, когато извършвате поддръжка, обслужване или при смяна на режещите или други приставки.

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от инструмента, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството.

ПОЧИСТВАНЕ НА УРЕДА

■ Почистете уреда използвайки влажна кърпа и мек почистващ препарат.

■ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа.

Използвайте малка четка или изпусканата въздушна струя от малка четка на прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса.

СЪХРАНЯВАНЕ НА УРЕДА

Извадете акумулаторната батерия от кордовия тример, когато не е в употреба.

■ Почистете изцяло инструмента преди да го съхраните.

■ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали.

Опазване на околната среда

Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите инструменти трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.

BG

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ
Кордовият тример не може да стартира.	Акумулаторната батерия не е прикрепена към кордовия тример.Няма електрически контакт между тримера и батерията.Акумулаторната батерия е изтощена.Лостът за отключване и спусъкът не са натисната едновременно.	Закрепете акумулаторната батерия към кордовия тример.Извадете батерията, проверете контактите и поставете наново акумулаторната батерия.Сменете акумулаторната батерия.Натиснете и задръжте лоста за отключване и след това натиснете спусъка за да включите тримера.
Кордовият тример спира по време на рязане.	Предпазителят не е монтиран на тримера, което води до прекалено дълга режеща корда и прегряване на мотора.Използвана е тежка корда за рязане.Вальт на мотора и тримерната глава са обвити в трева.Моторът е претоварен.Акумулаторната батерия или кордовият тример са твърде горещи.Акумулаторната батерия е разединена от инструмента.Акумулаторната батерия е изтощена.	Извадете акумулаторната батерия и монтирайте предпазителя на тримера.Използвайте стандартна найлонова режеща корда с диаметър не по-голям от 2,0 мм.Спрете тримера, извадете батерията и извадете тревата от вала на мотора и тримерната глава.Извадете тримерната глава от тревата. Моторът ще се възстанови за работа веднага след като товарът бъде отстранен. Когато режете изваждайте и вкарвайте тримерната глава в тревата, която трябва да бъде отрязана и отстранявайте не повече от 20 см дължина на единично рязане.Позволете на акумулаторната батерия или тримера да се охлади, докато температурата спадне под 67°C.Монтирайте отново акумулаторната батерия.Сменете акумулаторната батерия.
ГЛАВАТА НА ТРИМЕРА НЕ ИЗДЪРПВА КОРДАТА.	■ Валът на мотора и тримерната глава са обвити в трева.■ Няма достатъчно корда на макарата.■ Главата на тримера е замърсена.■ Кордата е заплетена в макарата.■ Кордата е твърде къса.	■ Спрете тримера, извадете батерията и извадете тревата от вала на мотора и тримерната глава.■ Отстранете батерията и подменете кордата за рязане, следвайте раздел “ПОДМЯНА НА КОРДАТА” в това ръководство.■ Отстранете батерията и почистете макарата, фиксатора на макарата и основа на макарата.■ Извадете батерията, извадете кордата от фиксатора и превъртете, следвайте раздел “ПОДМЯНА НА КОРДАТА” в това ръководство.■ Извадете батерията и издърпайте кордите, като последователно натиснете и освободите бутона за отпускане на кордата.
Тревата обгръща главата на тримера и корпуса на мотора.	■ Рязане на висока трева при нивото на земята.	■ Режете висока трева от горе на долу, като не отстранявате повече от 20 см при всяко преминаване за да предотвратите увиване
Кордата не реже добре.	■ Режещият нож за кордата на ръба на предпазителя се е затъпил.	■ Заточете режещия нож за кордата с пила или го подменете с нов.

ГАРАНЦИЯ

Моля посетете уебсайта egopowerplus.com за пълните условия по гаранционната политика на EGO.

BG
