ST1300ES - Trimer za travo EGO - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični trimer
Znamka	EGO
Model	ST1300ES
Teža (brez baterije)	2,76 kg
Širina reza	33 cm
Premer rezalne niti	2,0 mm (najlonski twist)
Prosti tek (visoko / nizko)	6500 obr/min / 5200 obr/min
Nazivna napetost	56 V
Izmerjena raven zvočne moči (LWA)	92,1 dB(A) (K=1,6 dB(A))
Zagotovljena raven zvočne moči	94 dB(A)
Raven zvočnega tlaka na ušesu (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibracije sprednjega ročaja (ah)	3,3 m/s² (K=0,9 m/s²)
Vibracije zadnjega ročaja (ah)	1,9 m/s² (K=1,5 m/s²)
Priporočena delovna temperatura	0°C – 40°C
Priporočena temperatura shranjevanja	-20°C – 70°C
Mehanizem rezanja	Udarna glava (bump feed)
Vrsta baterije	Litij-ionska 56 V (združljivi modeli EGO)
Vsebina paketa	Obrezovalnik robov, zaščitni pokrov, pomožni sprednji ročaj, zaporna ročica, ključ, vijaki, navodila za uporabo
Zagotovljena raven zvočne moči (2000/14/ES)	94 dB(A)
Garancija	Oglejte si spletno stran egopowerplus.com

Pogosto zastavljena vprašanja - ST1300ES EGO

Kako sestaviti zaščitni pokrov za ST1300ES?

Poravnajte luknje pokrova z luknjami na dnu ročaja, nato ga pritrdite z dvema priloženima vijakoma. Preverite, ali je pravilno usmerjen (ne nameščajte obrnjeno). Pri ravnanju z rezalnim nožem za nit uporabljajte rokavice.

Kakšno vrsto in premer rezalne niti naj uporabim?

Uporabljajte izključno rezalno nit iz najlonskega twista z največjim premerom 2,0 mm. Predebela ali neustrezna nit lahko poškoduje orodje.

Kako podaljšati rezalno nit, ne da bi ugasnili orodje?

Medtem ko motor teče, rahlo udarite gumb za udarjanje (bump feed) ob tla. To sprosti novo nit. Pozor: predolga nit lahko preobremeni motor.

Kako zamenjati rezalno nit?

Dve metodi: navijte 5 metrov nove niti na tuljavo (glejte korake v priročniku) ali namestite predhodno navito tuljavo (ref. AS1302). Prepričajte se, da se jezički dna pravilno vstavijo.

Zakaj se obrezovalnik robov ne vklopi?

Možni vzroki: baterija ni vstavljena ali je prazna, slab električni stik, ali obe ročici (odklep + sprožilec) nista hkrati pritisnjeni. Preverite baterijo, kontakte in postopek zaganjanja.

Kaj storiti, če se orodje med uporabo ustavi?

Zaustavitev je lahko posledica preobremenitve (previsoka trava), prazne ali pregrevajoče se baterije ali blokade glave. Zmanjšajte obremenitev rezanja, pustite, da se ohladi, očistite travo, ovito okoli gredi.

Kako očistiti in vzdrževati obrezovalnik trave?

Čistite z vlažno krpo in blagim milom. Nikoli ne potapljajte v vodo. Za prezračevalne reže uporabite majhno krtačo. Rezalni nož za nit redno brusite s pilico.

Kakšno varnostno opremo naj nosim?

Vedno nosite varnostna očala s stranskimi ščitniki, zaščito za sluh, rokavice, nedrseče čevlje in dolge hlače. Osebe s srčnim spodbujevalnikom naj se pred uporabo posvetujejo z zdravnikom.

Kako shraniti ST1300ES?

Odstranite baterijo, očistite orodje in ga shranite na suhem, zračnem mestu, izven dosega otrok. Izogibajte se ekstremnim temperaturam in kemičnim snovem (gnojila, bencin).

Kje najti garancijo in rezervne dele?

Oglejte si spletno stran egopowerplus.com za garancijske pogoje. Rezervni deli (tuljava, glava, rezilo itd.) so na voljo pri vašem distributerju EGO. Uporabljajte samo enake dele.

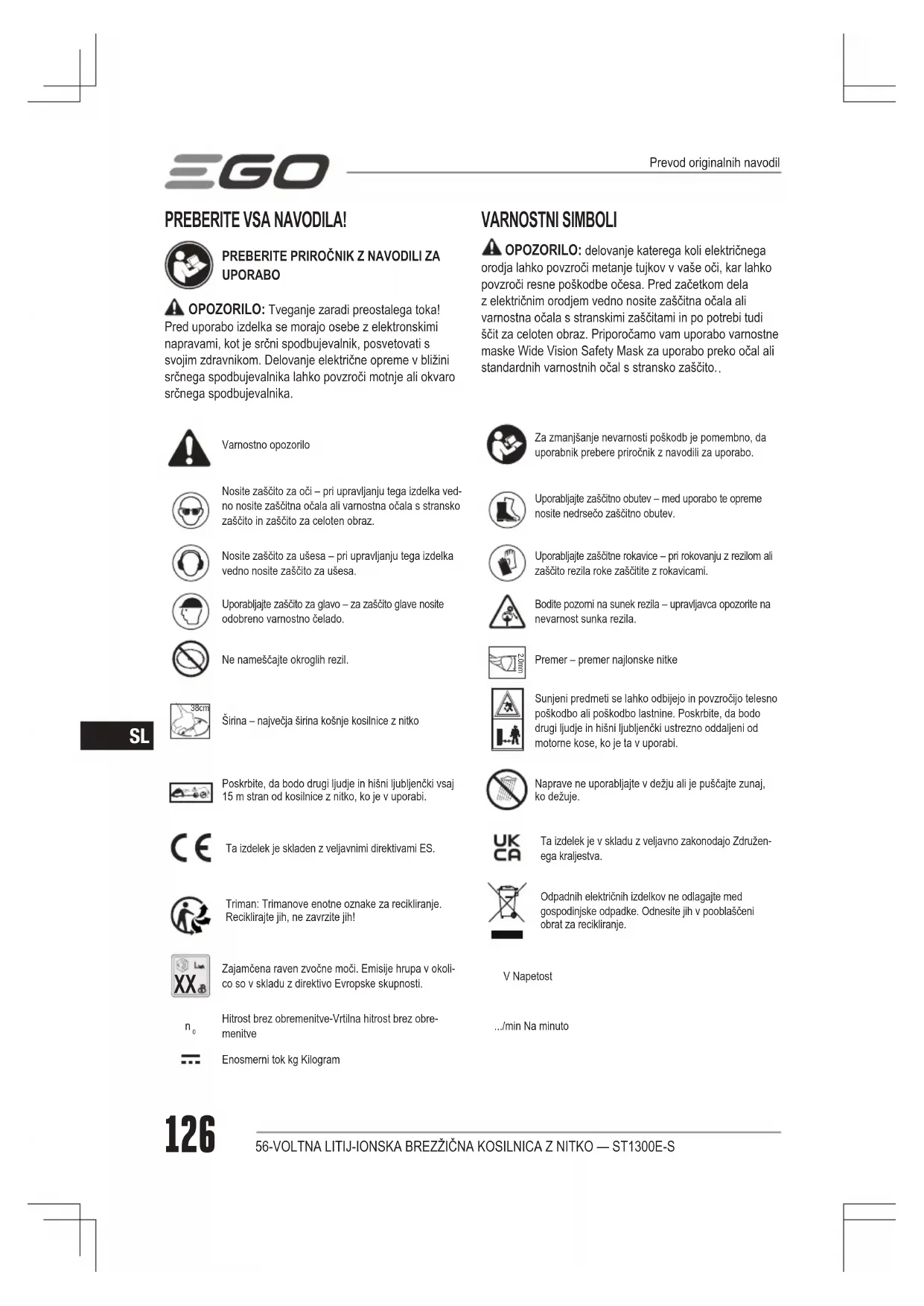

NAVODILA ZA UPORABO ST1300ES EGO

SL 56-voltna litij-ionska brezžična kosilnica 126

OPOZORILO: Tveganje zaradi preostalega toka! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srčni spodbujevalnik, posvetovati s svojim zdravnikom. Delovanje električne opreme v bližini srčnega spodbujevalnika lahko povzroči motnje ali okvaro srčnega spodbujevalnika.

Varnostno opozorilo

Nosite zaščito za oči – pri upravljanju tega izdelka vedno nosite zaščitna očala ali varnostna očala s stransko zaščito in zaščito za celoten obraz.

Nosite zaščito za ušesa – pri upravljanju tega izdelka vedno nosite zaščito za ušesa.

Uporabljajte zaščito za glavo – za zaščito glave nosite odobreno varnostno čelado.

Ne nameščajte okroglih rezil.

Širina – največja širina košnje kosilnice z nitko

Poskrbite, da bodo drugi ljudje in hišni ljubljenčki vsaj 15 m stran od kosilnice z nitko, ko je v uporabi.

Ta izdelek je skladen z veljavnimi direktivami ES.

Triman: Trimanove enotne oznake za recikliranje. Reciklirajte jih, ne zavrzite jih!

Zajamčena raven zvočne moči. Emisije hrupa v okolico so v skladu z direktivo Evropske skupnosti.

n.

Hitrost brez obremenitve-Vrtilna hitrost brez obremenitve

三

Enosmerni tok kg Kilogram

VARNOSTNI SIMBOLI

OPOZORILO: delovanje katerega koli električnega orodja lahko povzroči metanje tujkov v vaše oči, kar lahko povzroči resne poškodbe očesa. Pred začetkom dela z električnim orodjem vedno nosite zaščitna očala ali varnostna očala s stranskimi zaščitami in po potrebi tudi ščit za celoten obraz. Priporočamo vam uporabo varnostne maske Wide Vision Safety Mask za uporabo preko očal ali standardnih varnostnih očal s stransko zaščito..

Za zmanjšanje nevarnosti poškodb je pomembno, da uporabnik prebere priročnik z navodili za uporabo.

Uporabljajte zaščitno obutev – med uporabo te opreme nosite nedrsečo zaščitno obutev.

Uporabljajte zaščitne rokavice – pri rokovanju z rezilom ali zaščito rezila roke zaščitite z rokavicami.

Bodite pozorni na sunek rezila – upravljavca opozonite na nevarnost sunka rezila.

Premer – premer najlonske nitke

Sunjeni predmeti se lahko odbijejo in povzročijo telesno poškodbo ali poškodbo lastnine. Poskrbite, da bodo drugi ljudje in hišni ljubljenčki ustrezno oddaljeni od motorne kose, ko je ta v uporabi.

Naprave ne uporabljajte v dežju ali je puščajte zunaj, ko dežuje.

Ta izdelek je v skladu z veljavno zakonodajo Združenega kraljestva.

Odpadnih električnih izdelkov ne odlagajte med gospodinjske odpadke. Odnesite jih v pooblaščeni obrat za recikliranje.

V Napetost

.../min Na minuto

TEHNIČNI PODATKI

Napetost 56 V		---
No Load Speed		Visoko:6500 /minNizko:5200 /min
Mehanizem za košnjo udarna glava
Vrsta nitke za košnjo		2,0mm Nylon Twist linka
Širina košnje 33 cm
Priporočena delovna temperatura 0°C-40°C
Priporočena temperatura za shranjevanje		-20°C-70°C
Teža (baterijskega sklopa) 2,76 kg
Izmerjena raven zvočnega tlaka L_WA		92,1 dB(A)K=1,6 dB(A)
Max. Raven zvočnega tlaka v ušesu upravljavca L_PA		72,6 dB(A)K=2,5 dB(A)
Zajamčena raven zvočnega tlaka L_WA (glede na 2000/14/EC)		94 dB(A)
Vibracije a_h	Sprednji ročaj za prijem	3,3 m/s ^2 K=0,9 m/s ^2
	Zadnji ročaj	1,9 m/s ^2 K=1,5 m/s ^2

■ Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metodo in se lahko uporabi za medsebojno primerjavo različnih orodij;
■ Navedena skupna vrednost vibracij se lahko uporabi predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med dejansko uporabo električnega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporabljia. Z namenom zaščite upravljavca mora uporabnik v dejanskih pogojih uporabe nositi rokavice in zaščito za ušesa.

SEZNAM PAKIRANJA (Slika A1)

OPIS

SPOZNAJTE SVOJ PUHALNIK (slika A1)

1. Sprožilec
2. Zadnji ročaj
3. Sprožilec
4. Stikalo za prilagajanje hitrosti

5. Mehak rokav

6. Nastavljiv sprednji ročaj za prijem

7. Glava kosilnice z nitko (udarna glava)
8. Gumb udarne glave
9. Rezilo z nitko
10. Ščitnik
11. Mehanizem za izmet
12. Električni kontakti
13. Zaklep
14. Gumb za sprostitev baterije

SESTAVA

RAZPRTJE GREDI

OPOZORILO: gredi ne držite za spoje, da si ne priščipnete dlani ali prstov.
OPOZORILO: rezalnika ne poskušajte zagnati, dokler je gred blokirana. Previdno razprite gred in pri tem poskrbite, da kabel ostane v gredi, nato pa zablokirajte gred z dvema vijakoma, ki ju privijte s priloženim izvijačem (sliki B1 in B2).

MONTAŽA ŠČITNIKA

Luknje za montažo ščitnika poravnajte in nato ščitnik zaklenite na podnožje gredi z dvema vijakoma. Prepričajte se, da je ščitnik pritrjen v skladu s slikama C. Kakršna koli drugačna namestitev bo povzročila veliko nevarnost.

MONTAŽA IN PRILAGAJANJE SPREDNJEGA ROČAJA ZA PRIJEM

Sprednji ročaj za prijem potisnite na gred (slika E), nato vstavite pritrdilni blok v režo ročaja (slika F), namestite zaklepno palico in ju zaklenite z matico (slika G). Zaporedje prikazuje slika D. Nazadnje, prilagodite položaj sprednjega ročaja za prijem, tako, da boste imeli pri uporabi kosilnice z nitko roko iztegnjeno (slika H), nato pa zaklenite vzvod zaklepne palice (slika I).

Sliki D in H: za opis delov glejte spodaj:

D-1	Sprednji ročaj za prijem D-4	Matida
D-2	Zaklepna palica H-1 Mehak	rokav
D-3	Pritrdilni blok H-2		Nalepka z opozorilom

OPOMBA: Sprednji ročaj za prijem mora biti obrnjen navzgor proti vrhu ročaja.

OPOZORILO: Sprednji ročaj za prijem fiksirajte samo pred mehkim rokavom na gredi.
OPOZORILO: Orodja ne morete uporabljati brez zanesljive fiksacije sprednjega ročaja za prijem.

EGO

DELOVANJE

OPOZORILO: Četudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poškodbo.
OPOZORILO: Vedno nosite zaščito za oči, ki ima varovanje tudi s strani. Prav tako nosite zaščito za sluh. Če tega ne storite, vam lahko v oči priletijo predmeti ali pa se lahko zgodijo druge hude poškodbe.
OPOZORILO: Ne uporabljate priključkov ali dodatkov, ki jih proizvajalec tega izdelka ne priporoča. Uporaba priključkov ali dodatkov, ki niso priporočeni, lahko privede do resnih osebnih poškodb.
OPOZORILO: Kosilnico z nitko uporabljajte le s primerno nitko za košnjo trave in podobnega materiala.

Ta izdelek lahko uporabljate za:

Obrezovanje: uporablja se za odstranjevanje trave in plevela ob stenah, ograjah, drevesih in mejah.

Košnja: uporablja se za košnjo trave, ki jo je z običajno kosilnico težko doseči.

OPOMBA: Orodje se lahko uporablja samo za predpisan namen. Kakršna koli druga uporaba, kot je obrezovanje robov, se smatra za nepravilno uporabo.

PRIKLJUČITEV/ODKLAPLJANJE BATERIJSKEGA SKLOPA

Pred prvo uporabo ga popolnoma napolnite.

Napravo uporabljajte le z akumulatorskimi baterijami in polnilniki, navedenimi v sliki A2.

Za priključitev

Rebra baterije poravnajte z režami za namestitev in baterijski sklop potisnite navzdol, da zaslišite klik. (slika J)

Za odklapljanje

Pritisnite gumb za sprostitev baterije in baterijski sklop potegnite ven, kot prikazuje slika K.

PRIJEM KOSILNICE Z NITKO

OPOZORILO: Za upravljanje tega orodja se primerno oblecite, da zmanjšate nevarnost poškodb. Ne nosite ohlapnih oblačil ali nakita. Nosite zaščito za oči in sluh. Nosite robustne dolge hlače, škornje in rokavice. Ne nosite kratkih hlač, sandalov ali bodite bosi.

Pred upravljanjem kosilnico z nitko držite z obema rokama, eno roko imejte na zadnjem ročaju, drugo pa na sprednjem ročaju za prijem, ki mora biti raven (slika L). Nato preverite za uravnoteženo oporo in primerno razdaljo za košnjo, ne da bi se upravljavec sklanjal.

ZAGON/ZAUSTEVITEV KOSILNICE Z NITKO

Zagon

Vzvod za odklepanje pritisnite navzdol, in ga držite v tem položaju. Pritisnite sprožilec, da vključite kosilnico z nitko, kot prikazuje slika M.

Zaustavitev

Sprostite vzvod za odklepanje in sprožilec.

OPOMBA: Motor ima dve hitrosti za košnjo: pozicija 1 za nizko hitrost in pozicija 2 za visoko hitrost, kot prikazuje slika M. Med košnjo enostavno potisnite stikalo za prilagajanje hitrosti v položaj, ki vam ustreza.

Slika M: za opis delov glejte spodaj:

M-1 Položaj 1

M-2 Položaj 2

OPOZORILO: Med delovnimi odmori in po končanem delu iz kosilnice z nitko vedno odstranite baterijski sklop.

UPORABA KOSILNICE Z NITKO

OPOZORILO: Da se izognete resni telesni poškodbi, nosite očala ali zaščitna očala ves čas upravljanja enote. Na prašnih lokacijah uporabljajte obrazno masko ali protiprašno masko.

Območje rezanja pred vsako uporabo počistite. Odstranite vse predmete, kot so kamni, zdrobljeno steklo, žeblji, žica ali vrv, ki jih lahko vrže ali se zapletejo v priključek za košnjo. Na območju naj ne bo otrok, opazovalcev in hišnih ljubljenčkov. Otroci, opazovalci in hišni ljubljenčki naj bodo oddaljeni vsaj 15 m. Še vedno lahko obstaja nevarnost letečih predmetov za opazovalce. Prisotni naj uporabljajo tudi zaščito sluha. Če pristopite, takoj ustavite motor in priključek za košnjo.

Pred vsako uporabo napravo preglejte za poškodovane/obrabljene dele

Preglejte udarno glavo, ščitnik in sprednji ročaj za prijem ter zamenjajte dele, ki so razpokani, zviti, upognjeni ali kakor koli poškodovani.

Rezilo z nitko na robu ščitnika lahko sčasoma postane topo. Priporočljivo je, da ga redno ostrite s pilo ali ga zamenjate z novim rezilom.

OPOZORILO: Pri montaži ščitnika oziroma ostrenju ali zamenjavi rezila vedno nosite rokavice. Pazite na rezilo na ščitniku in dlan zaščitite, da se ne urežete.

Kosilnico z nitko po vsaki uporabi očistite.

⚠ SVARILO: Ovire v zračnikih bodo preprečile dovod zraka v ohišje motorja, kar bo vodilo v pregrevanje in poškodbe motorja.

■ Orodje očistite le z blagim milom in vlažno krpo. Ne dovolite, da bi tekočina vstopila v orodje. Nobenega dela orodja nikoli ne potopite v katero koli tekočino.

■ Zračne odprtine v ohišju motorja naj bodo ves čas proste.

OPOZORILO: Obrezovalnika nikoli ne čistite z vodo. Pri čiščenju plastičnih delov se izogibajte uporabi topil. Večina vrst plastike se lahko pri uporabi različnih komercialnih topil poškoduje. Za odstranjevanje prahu, umazanije, olja, masti itd. uporabite čiste krpe.

PRILAGAJANJE DOLŽINE NITKE

Udarna glava upravljavcu omogoča sprostitev več nitke za košnjo brez zaustavitve motorja. Ko se nitka scefra ali obrabi, lahko sprostite dodatno nitko tako, da narahlo potolčete gumb udarne glave med delovanjem kosilnice (slika N).

OPOMBA: Sproščanje nitke bo postalo težje s tem, ko bo postala nitka krajša.

OPOZORILO: Sklopa rezila ne odstranjujte ali spreminjajte. Prevelika dolžina nitke bo povzročila pregrevanje motorja, ki lahko vodi v resno telesno poškodbo.

ZAMENJAVA NITKE

OPOMBA: Vedno uporabljajte priporočeno najlonsko nitko za košnjo s premerom, ki ni večji od 2,0 mm. Uporaba drugačne nitke lahko povzroči pregretje ali poškodbe kosilnice z nitko.

OPOZORILO: Nikoli ne uporabljajte nitke s kovinsko ojačitvijo, žice, vrvi itd. Lahko se odtrgajo in postanejo nevarne.

Obstajata dva načina za zamenjavo nitke za košnjo:

1. Na vreteno navijte novo nitko.
2. Namestite predhodno navito vreteno (AS1302, če je potrebno, je na voljo pri prodajalcu).

OPOMBA: Držalo vretena vedno očistite pred ponovno namestitvijo glave kosilnice z nitko. Držalo vretena, vreteno in podnožje vretena preglejte za obrabo. Če je treba, obrabljene dele zamenjajte.

OPOMBA: Če nitke ne boste navili v prikazani smeri, potem bo glava kosilnice z nitko delovala nepravilno.

Namestitev predhodno navitega vretena

Pritisnite dva jezička za sprostitev podnožja vretena in izvlecite držalo vretena (slika O). Potem predhodno navito vreteno namestite v držalo tako, da zareze poravnate z luknjicama v držalu (slika T). Nazadnje reži držala poravnajte z jezičkoma na podnožju vretena ter držalo enakomerno potisnite navzdol. Prepričajte se, da se držalo zaskoči na mesto (slika S).

Sliki S in T: za opis delov glejte spodaj:

S-1	Zavihek	T-1	Zareza
S-2	Reža	T-2	Vstavitvena odprtina

OPOMBA: Prepričajte se, da se jezički na podnožju vretena zaskočijo na mesto, v nasprotnem primeru bo vreteno med delovanjem odpadlo.

VZDRŽEVANJE

OPOZORILO: Pri servisiranju uporabljajte le identične nadomestne dele. Uporaba drugih delov je tvegana in lahko povzroči škodo na izdelku. Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

OPOZORILO: Baterijskih orodij ni potrebno vključiti v električno vtičnico, zato so vedno v stanju delovanja. Da preprečite resno telesno poškodbo, bodite izjemno previdni pri vzdrževanju, servisiranju ali zamenjavi priključka za košnjo oziroma drugih priključkov.

OPOZORILO: Da preprečite resno telesno poškodbo, pred servisiranjem, čiščenjem, zamenjavo priključkov ali odstranjevanjem materiala iz enote odstranite baterijski sklop iz orodja.

ČIŠČENJE ENOTE

■ Enoto očistite z vlažno krpo in blagim detergentom.

EGO

■ Za čiščenje plastičnega dela ročaja ne uporabljajte močnih čistilnih sredstev. Poškodujejo ga lahko določena aromatična olja, kot sta olje bora in limone, ter topila, kot je kerozin. Vlaga prav tako lahko ustvari nevarnost električnega udara. Vlago obrišite z mehko in suho krpo.

■ Zračne odprtine v zadnjem delu ohišja očistite z majhno krtačo ali vakuumsko čistilno krtačo.

Varovanje okolja

Električne opreme, iztrošene baterije in polnilnika ne odvrzite med gospodinjske odpadke. Izdelek odnesite na pooblaščeni obrat za recikliranje in ga zavrzite ločeno. Električna orodja je treba odnesti na obrat za recikliranje in ga reciklirati na okolju prijazen način.

Shranjevanje enote

■ Kadar ni v uporabi, iz kosilnice z nitko odstranite baterijski sklop.
■ Orodje pred shranjevanjem temeljito očistite.
■ Shranite ga v suhem in dobro zračenem prostoru, ki se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjujte na ali v bližino gnojil, bencina ali drugih kemikalij.

ODPRAVLJANJE TEŽAV

TEŽAVA VZROK REŠITEV
Kosilnica z nitko se ne vključi.	Baterijski sklop ni pritrjen na kosilnico z nitko.Med kosilnico z nitko in baterijo ni električnega stika.Baterijski sklop je izpraznjen.Vzvod za odklepanje in sprožilec nista bila pritisnjena hkrati.	Baterijski sklop pritrdite na kosilnico z nitko.Odstranite baterijo, preverite kontakte in ponovno namestite baterijski sklop.Napolnite baterijski sklop.Vzvod za odklepanje pritisnite navzdol in ga pridržite, nato pritisnite sprožilec, da vključite kosilnico z nitko.
Kosilnica z nitko se med delovanjem ustavi.	Na kosilnici z nitko ni nameščenega ščitnika, kar je povzročilo predolgo nitko in preobremenjenost motorja.Uporabljate težko nitko za košnjo.Gred motorja ali glava kosilnice nitke je zamašena s travo.Motor je preobremenjen.Baterijski sklop ali kosilnica z nitko je prevroča.Baterijski sklop je odklopljen iz orodja.Baterijski sklop je izpraznjen.	Odstranite baterijski sklop in ščitnik namestite kosilnico z nitko.Uporabljajte standardno najlonsko nitko s premerom do 2,0 mm.Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko.Glavo kosilnice z nitko odstranite iz trave.Motor bo zopet deloval, ko boste odstranili obremenitev. Pri košnji premikajte glavo kosilnice z nitko v in iz trave ter je ne ob enem rezu ne premaknite več kot 20 cm.Baterijski sklop ali kosilnico z nitko ohladite do temperature, ki je nižja od 67 °C.Ponovno namestite baterijski sklop.Napolnite baterijski sklop.
Glava kosilnice z nitko ne podaja nitke.	Gred motorja ali glava kosilnice nitke je zamašena s travo.Na vretenu ni dovolj nitke.Glava kosilnice z nitko je umazana.Nitka je zapletena na vretenu.Nitka je prekratka.	Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko.Odstranite baterijo in namestite nitko. Pri tem sledite navodilom v razdelku »ZAMENJAVA NITKE« tega priročnika.Odstranite baterijo in očistite vreteno, držalo vretena in podnožje vretena.Odstranite baterijo, odstranite nitko z vretena in jo ponovno navijte. Pri tem sledite navodilom v razdelku »ZAMENJAVA NITKE« tega priročnika.Odstranite baterijo in povlecite nitko, medtem ko izmenično pritiskate in sprostite gumb udame glave.

SL

EGO

TEŽAVA VZROK REŠITEV
Trava se ovija okrog glave kosilnice z nitko in ohišja motorja.	■ Travo režite pri tleh..	■ Visoko travo kosite z vrha navzdol in je naenkrat ne pokosite več kot 20 cm, da preprečite ovijanje.
Nitka ne kosi dobro.	■ Rezilo z nitko na robu ščitnika je postalo topo.	■ Naostrite ga s pilo ali ga zamenjate z novim rezilom..

GARANCIJA

GARANCIJSKA POLITIKA DRUŽBE EGO

Za popolne pogoje garancijske politike družbe EGO obiščite spletno stran egopowerplus.com.
