Produkttype	Trådløs græstrimmer
Mærke	EGO
Model	ST1300ES
Vægt (uden batteri)	2,76 kg
Skærebredde	33 cm
Skæretrådens diameter	2,0 mm (nylon twist)
Tomgangshastighed (høj / lav)	6500 o/min / 5200 o/min
Nominel spænding	56 V
Målt lydeffektniveau (LWA)	92,1 dB(A) (K=1,6 dB(A))
Garanteret lydeffektniveau	94 dB(A)
Lydtryksniveau ved øret (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibration forreste håndtag (ah)	3,3 m/s² (K=0,9 m/s²)
Vibration bageste håndtag (ah)	1,9 m/s² (K=1,5 m/s²)
Anbefalet driftstemperatur	0°C – 40°C
Anbefalet opbevaringstemperatur	-20°C – 70°C
Skæremekanisme	Slagskærehoved (bump feed)
Batteritype	Lithium-ion 56 V (kompatible EGO-modeller)
Pakkens indhold	Kantklipper, beskyttelsesdæksel, forreste ekstrahåndtag, låsehåndtag, nøgle, skruer, brugervejledning
Garanteret lydeffektniveau (2000/14/EF)	94 dB(A)
Garanti	Se på egopowerplus.com

Ofte stillede spørgsmål - ST1300ES EGO

Hvordan samles beskyttelsesdækslet til ST1300ES?

Juster hullerne i dækslet med hullerne i skaftbunden, og fastgør det derefter med de medfølgende to skruer. Kontroller, at det er korrekt orienteret (må ikke monteres på hovedet). Brug handsker ved håndtering af skærebladet.

Hvilken type og diameter skæretråd skal jeg bruge?

Brug udelukkende nylontvistet skæretråd med en maksimal diameter på 2,0 mm. For tyk eller uegnet tråd kan beskadige værktøjet.

Hvordan forlænger jeg skæretråden uden at slukke værktøjet?

Mens motoren kører, bankes let på slagknappen (bump feed) mod jorden. Dette frigiver ny tråd. Bemærk: For lang tråd kan overbelaste motoren.

Hvordan udskifter jeg skæretråden?

To metoder: Enten vikles 5 meter ny tråd på spolen (se trin i manualen), eller monter en forviklet spole (ref. AS1302). Sørg for, at bundens tapper griber korrekt ind.

Hvorfor tænder græstrimmeren ikke?

Mulige årsager: Batteri ikke isat eller afladet, dårlig elektrisk kontakt, eller begge håndtag (lås + aftrækker) ikke trykket ind samtidigt. Kontroller batteri, kontakter og startprocedure.

Hvad gør jeg, hvis værktøjet stopper under brug?

Stop kan skyldes overbelastning (for højt græs), afladet eller overophedet batteri, eller blokering af hovedet. Reducer skærebelastningen, lad det køle af, rengør græs viklet om akslen.

Hvordan rengøres og vedligeholdes græstrimmeren?

Rengør med en fugtig klud og mild sæbe. Må aldrig nedsænkes i vand. Brug en lille børste til ventilationsåbninger. Slib regelmæssigt skærebladet med en fil.

Hvilket sikkerhedsudstyr skal jeg bære?

Bær altid sikkerhedsbriller med sideskærme, høreværn, handsker, skridsikre sko og lange bukser. Personer med pacemaker bør kontakte læge før brug.

Hvordan opbevares ST1300ES?

Fjern batteriet, rengør værktøjet, og opbevar det tørt, ventileret og utilgængeligt for børn. Undgå ekstreme temperaturer og kemikalier (gødning, benzin).

Hvor finder jeg garanti og reservedele?

Se på egopowerplus.com for garantibetingelser. Reservedele (spole, hoved, blad osv.) fås hos din EGO-forhandler. Brug kun identiske dele.

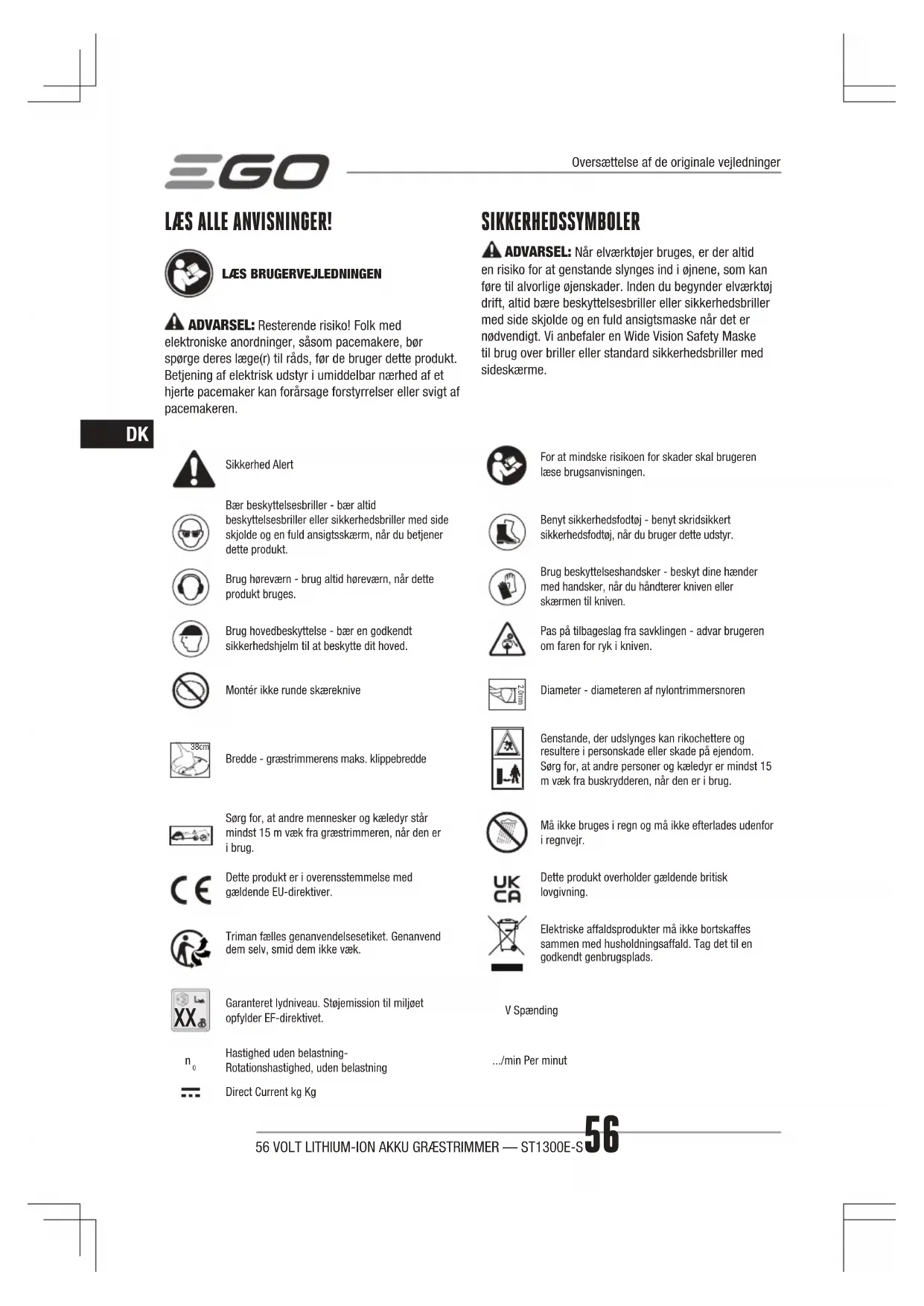

BRUGSANVISNING ST1300ES EGO

ADVARSEL: Resterende risiko! Folk med elektroniske anordninger, såsom pacemakere, bør spørge deres læge(r) til råds, før de bruger dette produkt. Betjening af elektrisk udstyr i umiddelbar nærhed af et hjerte pacemaker kan forårsage forstyrrelser eller svigt af pacemakeren.

SIKKERHEDSSYMBOLER

ADVARSEL: Når elværktøjer bruges, er der altid en risiko for at genstande slynges ind i øjnene, som kan føre til alvorlige øjenskader. Inden du begynder elværktøj drift, altid bære beskyttelsesbriller eller sikkerhedsbriller med side skjolde og en fuld ansigtsmaske når det er nødvendigt. Vi anbefaler en Wide Vision Safety Maske til brug over briller eller standard sikkerhedsbriller med sideskærme.

Sikkerhed Alert

Bær beskyttelsesbriller - bær altid beskyttelsesbriller eller sikkerhedsbriller med side skjolde og en fuld ansigtsskærm, når du betjener dette produkt.

Brug høreværn - brug altid høreværn, när dette produkt bruges.

Brug hovedbeskyttelse - bær en godkendt sikkerhedshjelm til at beskytte dit hoved.

Montér ikke runde skæreknive

Bredde - græstrimmerens maks. klippebredde

Sørg for, at andre mennesker og kæledyr står mindst 15 m væk fra græstrimmeren, når den er i brug.

Dette produkt er i overensstemmelse med gældende EU-direktiver.

Triman fælles genanvendelsesetiket. Genanvend dem selv, smid dem ikke væk.

Garanteret lydniveau. Støjemission til miljøet opfylder EF-direktivet.

n _0

Hastighed uden belastning- Rotationshastighed, uden belastning

三

For at mindske risikoen for skader skal brugeren læse brugsanvisningen.

Benyt sikkerhedsfodtøj - benyt skridsikkert sikkerhedsfodtøj, när du bruger dette udstyr.

Brug beskyttelseshandsker - beskyt dine hænder med handsker, når du håndterer kniven eller skærmen til kniven.

Pas på tilbageslag fra savklingen - advar brugeren om faren for ryk i kniven.

Diameter - diameteren af nylontrimmersnoren

Genstande, der udslynges kan rikochettere og resultere i personskade eller skade på ejendom. Sørg for, at andre personer og kæledyr er mindst 15 m væk fra buskrydderen, når den er i brug.

Må ikke bruges i regn og må ikke efterlades udenfor i regnvejr.

Dette produkt overholder gældende britisk lovgivning.

Elektriske affaldsprodukter må ikke bortskaffes sammen med husholdningsaffald. Tag det til en godkendt genbrugsplads.

V Spænding

.../min Per minut

SPECIFICATIONER

Spænding 56 V		---
Hastighed ubelastet		Høj: 6500 /minLav: 5200 /min
Trimmemekanisme Fjederhoved
Type trimmersnor		2,0mm Nylon twist linje
Trimmebredde 33 cm
Anbefalet driftstemperatur 0°C-40°C
Anbefalet opbevaringstemperatur -20°C-70°C
Vægt (uden batteripakke) 2,76 kg
Målt lydeffektniveau L_WA		92,1 dB(A)K=1,6 dB(A)
Maksimal lydtryk ved brugerens øre L_PA		72,6 dB(A)K=2,5 dB(A)
Garanteret lydeffektniveau L_WA (målt i henhold til direktiv 2000/14/EF)		94 dB(A)
Vibration a_h	Hjælpehåndtag	3,3 m/s ^2 K=0,9 m/s ^2
	Bageste håndtag	1,9 m/s ^2 K=1,5 m/s ^2

Den samlede værdi af angivne vibrationer er målt i overensstemmelse med en standardiseret prøvningsmetode og kan anvendes til at sammenligne et værktøj med et andet
Den samlede angivne værdi for vibrationer kan også anvendes ved en foreløbig vurdering af eksponeringen.

BEMÆRK: Udsendelsen af vibrationer ved faktisk brug af elværktøjet kan afvige fra den angivne værdi, der hvor værktøjet anvendes. For at beskytte operatøren, bør vedkommende bære handsker og høreværn under de faktiske brugsbetingelser.

PAKKELISTE (Fig. A1)

BESKRIVELSE

KEND DIN GRAESTRIMMER (fig. A1)

1. startknap
2. bageste håndtag
3. läsehändtag
4. kontakt til hastighedsregulering

5. blød manchet

6. justérbart forreste hjælpehåndtag

7. fjederhoved (trimmerhoved)
8. fjederknop
9. kniv til afkortning af snor
10. \\
11. frigørelsesmekanisme
12. elektriske kontakter
13. spærre
14. udløserknap til batteri

MONTERING

DK

SÅDAN FOLDES SKAFTET UD

ADVARSEL: Hold ikke skaftet i samlingerne, da dine fingre og hænder kan komme i klemme.

ADVARSEL: Trimmeren må ikke tændes, før skaftet er låst fast. Fold forsigtigt skaftet ud, sæt kablet i skaftet og lås det fast med to skruer med den medfølgende skruenøgle (Fig. B1 & B2).

MONTERING AF KAPPE

Flugt kappens monteringshuller med enhedens huller; sæt derefter kappen fast på skaftets nederkant med de to skruer. Sørg for, at kappen sidder som på fig. C. Hvis monteringen gøres omvendt kan det forårsage stor fare!

MONTERING OG JUSTERING AF FORRESTE HJÆLPEHÅNDTAG

Skub forreste hjælpehåndtag på skaftet (fig. E), sæt derefter låseblokken i rillen på håndtaget (fig. F), isæt låsepalen, lås dem med vingemøtrikken (fig. G). Rækkefølgen ses i fig. D. Endelig justeres hjælpehåndtagets stilling, så din forreste arm er strakt, när du bruger trimmeren (fig. H), og lås derefter grebet på låsepalen (fig. I).

Beskrivelse af dele på fig. D og H, se nedenfor:

D-1	Hjælpehåndtag D-4	Vingemøtrik
D-2	Låsepal	H-1	Blød manchet
D-3	Låseblok	H-2	Advarselsmærke

BEMÆRK: Hjælpehåndtaget skal vende, så det peger opad mod toppen af håndtaget.

ADVARSEL: Fastgør kun hjælpehåndtaget foran den bløde manchet på akslen.
ADVARSEL: Værktøjet kan ikke bruges uden solid fastgørelse af hjælpehåndtaget.

BETJENING

ADVARSEL: Selvom du kender dette produkt, så bliv ikke skødesløs. Husk, at skødesløshed i en brøkdel af et sekund kan forvolde betydelig personskade.

ADVARSEL: Bær altid beskyttelsesbriller med sidebeskyttelse. Sammen med høreværn. Uden disse kan man blive ramt af genstande, der kastes ind i øjnene eller forårsager andre alvorlige skader.

ADVARSEL: Anvend ikke påmonteringer eller tilbehør, der ikke anbefales af fabrikanten af dette produkt. Brug af påmonteringer eller tilbehør, der ikke anbefales, kan forårsage alvorlig personskade.

ADVARSEL: Brug kun din græstrimmer sammen med passende trimmersnor til at trimme græs og lignende.

Du kan bruge dette produkt til de formål, der er nævnt nedenfor:

Trimning: anvendes til at fjerne græs og ukrudt op mod vægge, hegn, træer og skel.

Klipning: anvendes til at klippe græs, der er svært at nå med en almindelig plæneklipper.

BEMÄRK: Værktøjet skal kun bruges til det formål, det er beregnet til. Enhver anden anvendelse, f.eks kanttrimning, anses for at være et tilfælde af misbrug

PÅSÆTNING / AFTAGNING BATTERIPAKKEN

Fuld opladning før første brug.

Produktet må kun bruges med batteripakkerne og opladerne, der står på listen i fig. A2

Påsætning

Flugt batteriets ribber med monteringsrillerne, og tryk batteripakken ned, indtil du hører et „klik“. (fig J)

Aftagning

Tryk på knappen til batteriudløseren, og træk batteripakken ud. Se fig. K.

SÅDAN HOLDES GRÆSTRIMMEREN

ADVARSEL: Bær rigtig påklædning for at mindske risikoen for skader, når du betjener dette værktøj. Bær ikke løst tøj eller smykker. Bær øjen- og øre- / høreværn. Bær kraftige, lange bukser, støvler og handsker. Gå ikke i korte bukser, sandaler eller på bare fødder.

Før betjening: Hold trimmeren med begge hænder; den ene hånd på det bageste håndtag og den anden på det forreste hjælpehåndtag. Armen skal være strakt (fig. L).

Kontrollér så, at du har et godt fodfæste, er i balance og står i korrekt trimmeafstand uden at være fremadlænet.

START / STOP AF GRAESTRIMMER

Start

Tryk ned på låsehåndtaget og hold det i denne stilling. Tryk på startknappen for at tænde græstrimmeren. Se fig. M.

Stop

Slip låsehåndtag og startknap.

BEMÆRK: Motoren har to trimmehastigheder: Stilling "1" er laveste hastighed, og stilling "2" er højeste hastighed. Se fig. M. Sæt hastighedsknappen på den egnede hastighed før trimming.

Beskrivelse af dele på fig. M, se nedenfor:

M-1 Stilling 1

M-2 Stilling 2

græstrimmeren under pauser, og når arbejdet er slut.

BRUG AF GRAESTRIMMER

ADVARSEL: For at undgå alvorlig personskade bæres altid beskyttelsesbriller eller sikkerhedsbriller, när denne enhed betjenes. Brug en ansigtsmaske eller støvmaske, hvor der er støvet.

Ryd området, hvor der skal trimmes, før hver brug. Fjern alle genstande, såsom sten, glasskår, søm, tråd, eller linje, der kan slynges eller blive viklet ind i trimmerdelen. Få børn, tilskuere og kæledyr væk fra området. Hold alle børn, omkringstående og kæledyr mindst 15m væk. Tilskuere kan stadig være i fare for at blive ramt af genstande, der slynges ud. Omkringstående bør opfordres til at bære øjenbeskyttelse. Hvis nogen nærmer sig, så stop straks motoren og trimmerdelen.

Før hver anvendelse undersøges for skader / slidte dele

Tjek fjederhoved, kappe og fronthjælpehåndtag, og udskift de dele, der er revnede, skæve, bøjede eller beskadigede på nogen måde.

Snorkniven på kanten af kappen bliver med tiden sløv. Det anbefales regelmæssigt at slibe den med en fil eller udskifte den med en ny kniv.

ADVARSEL: Brug altid handsker ved montering af kappe eller ved slibning eller udskiftning af kniven. Vær forsigtig med kniven på kappen, og beskyt din hånd mod at blive skåret.

Efter hver brug rengøres trimmeren.

A FORSIGTIG: Forhindringer i ventilationsåbningerne forhindrer luften i at komme ind i motorhuset og forårsager overophedning eller beskadigelse af motoren.

■ Brug kun mild sæbe og en fugtig klud til at rengøre værktøjet. Lad aldrig væsker komme ind i værktøjet, nedsænk det aldrig i nogen form for væske.
■ Hold altid lufthuller i motorhuset og skaftet fri for snav og skidt

ADVARSEL: Brug aldrig vand til rengøring af din trimmer. Undgå at bruge opløsningsmidler ved rengøring af plastdele. De fleste plastmaterialer risikerer at blive ødelagt ved brug af forskellige typer af alment tilgængelige opløsningsmidler. Brug rene klude til at fjerne snavs, støv, olie, fedt osv.

JUSTERING AF TRIMMERSNORENS LÆNGDE

Fjederhovedet giver operatøren mulighed for at frigive mere trimmersnor uden at stoppe motoren. Efterhånden som snoren bliver flosset eller slidt, kan man frigive ekstra snor ved at trykke fjederknoppen let mod jorden, mens trimmeren kører (Se fig. N).

BEMÄRK: Frigivelse af snor bliver vanskeligere, när trimmersnoren bliver kortere.

ADVARSEL: Du må ikke fjerne snorkniven eller ændre på den enhed, hvor den sidder. For lang snor vil få motoren til at overophede og kan give i alvorlige personskader.

UDSKIFTNING AF SNOR

BEMÆRK: Brug altid den anbefalede klippetrad af nylonmed en diameter pa hojst 2,0 mm. Brug af trade med anden diameter kan medfore, at buskrydderen overopheder eller beskadiges.

ADVARSEL: Brug aldrig metalforstærket snor, stältråd, reb etc. Disse kan brække af og blive farlige projektiler.

Trimmersnoren kan udskiftes på 2 måder:

1. Spol ny snor på spolen.
2. Isæt en fuld spole (AS1302, om nødvendigt, fås hos forhandler).

Tryk på de to løsnetappe nederst på spolen, og træk spoleholderen ud (fig. 0). Skær ca. 5m trimmersnor af. Fold snoren, og spol den på spolen. Se fig. P og Q. Derefter puttes snorens ender gennem de to modsatte hak i spolen (fig. R). Spolen sættes i holderen ved at flugte hakkene med holderens øjer (fig. T). Til sidst flugtes holderens riller med tappene på spolens kant, og holderen trykkes lige ned. Sørg for, at holderen klikker på plads (fig. S).

BEMÆRK: Rengør altid spoleholder, spole og spolekant, før trimmerhovedet monteres igen. Undersøg spoleholder, spole og spolekant for slid. Hvis det er nødvendigt, udskiftes slidte dele.

BEMÄRK: Hvis man spoler snoren op i den forkerte retning, vil trimmerhovedet ikke fungere korrekt.

Installér en fuld spole

Tryk på de to løsnetappe nederst på spolen, og træk spoleholderen ud (fig. 0). Sæt derefter en fuld spole i holderen. Dens hak skal flugte med holderens øjer (fig. T). Til sidst flugtes holderens riller med tappene på spolens kant, og holderen trykkes lige ned. Sørg for, at holderen klikker på plads (fig. S).

Beskrivelse af dele på fig. S og T, se nedenfor:

S-1 Tap T-1 Hak
S-2 Rille T-2 ∅je

BEMÆRK: Sørg for, at tappene på spolens kant klikker på plads; ellers vil spolen falde ud under arbejdet.

VEDLIGEHOLDELSE

ADVARSEL: Ved service må der kun bruges originale reservedele. Efterse og vedligehold apparatet regelmæssigt. For at sikre sikkerhed og pålidelighed skal alle reparationer udføres af en kvalificeret servicetekniker.

ADVARSEL: Batteridrevne værktøjer behøver ikke at være tilsluttet en stikkontakt, derfor er de altid driftsklar. Tag ekstra forholdsregler og udvis forsigtighed, når du udfører vedligeholdelse, service eller skal ændre trimmertilbehør eller andre påmonteringer.

ADVARSEL: For at undgå alvorlig personskade fjernes batteripakken fra værktøjet før service, rengøring, udskiftning af påmonteringer, eller før der fjernes materiale fra apparatet.

■ Rengør apparatet med en fugtig klud med et mildt rengøringsmiddel.
Brug ikke stærke rengøringsmidler på plasthus eller håndtaget. De kan blive beskadiget af visse aromatiske olier, såsom fyr og citron, og opløsningsmidler såsom petroleum. Fugt kan også give elektrisk stød. Tør fugt af med en blød tør klud.

EGO

■ Brug en lille børste eller luftaftrækket på en lille støvsugerbørste til at rengøre lufthullerne for forhindringer på det bageste hus.

■ Fjern batteripakken fra græstrimmeren, när den ikke er i brug. Rengør værktøjet grundigt, för det lægges væk.
- Opbevar apparatet på et tørt og godt ventileret sted, der er låst og utilgængeligt for børn. Opbevar ikke apparatet på eller ved siden af gødning, benzin eller andre kemikalier.

Beskyttelse af miljøet

Elektrisk udstyr, batterioplader og batterier må ikke smides ud sammen med almindelig husholdningsaffald! Tag dette produkt til en autoriseret genbrugsplads, og sørg for at det sendes til genbrug. Elektriske værktøjer skal returneres til et miljøkompatibelt genvindingsanlæg.

FEJLFINDING

PROBLEM ÅRSAG L∅SNING
Græstrimmer starter ikke.	Batteripakken er ikke sat på trimmeren.Ingen elektrisk kontakt mellem trimmer og batteri.Batteripakken er afladet.Låsehåndtag og startknappen er ikke blevet trykket ned samtidigt.	Sæt batteripakken på trimmeren.Fjern batteriet, kontrollér kontakter, og sæt batteripakken på igen.Oplad batteripakken.Tryk ned låsehåndtaget ned og hold det, tryk derefter på startknappen for at starte græstrimmeren.
Græstrimmer stopper, mens der trimmes.	Kappen er ikke monteret på trimmeren, hvilket resulterer i en alt for lang trimmersnor og overbelastning af motoren.Der anvendes kraftig trimmersnor.Motoraksel eller trimmerhoved er fyldt med græs.Motoren er overbelastet.Batteripakke eller græstrimmer er for varm.Batteripakken er taget af værktøjet.Batteripakken er afladet.	Fjern batteripakken, og sæt kappen på trimmeren.Brug kun med nylonsnor med en diameter på 2,0mm eller mindre.Stop trimmeren, fjern batteriet, og fjern græs fra motoraksel og trimmerhoved.Løft trimmerhovedet op fra græsset. Motoren vil begynde at arbejde igen, så snart belastningen er fjernet. Når der trimmes, flyttes trimmerhovedet ind og ud af græsset, der skal trimmes. Der bør højst fjernes 20cm ad gangen i et enkelt snit.Lad batteripakke eller trimmer køle indtil temperaturen falder til under 67 °C.Sæt batteripakken på plads igen.Oplad batteripakken.
Trimmerhoved rykker ikke snoren frem.	Motoraksel eller trimmerhoved er fyldt med græs.Der er ikke tilstrækkelig snor på spolen.Trimmerhovedet er snavset.Snoren er filtret på spolen.Snoren er for kort.	Stop trimmeren, fjern batteriet, og fjern græs fra motoraksel og trimmerhoved.Fjern batteriet, og udskift snoren; se afsnittet "UDSKIFTNING AF SNOR" i denne vejledning.Fjern batteriet, og rens spolen, spoleholderen og spolekant.Fjern batteriet, fjern snoren fra spolen og spol den på igen; se afsnittet "UDSKIFTNING AF SNOR" i denne vejledning.Fjern batteriet og træk i snorene, mens fjederknoppen skiftevis trykkes ned og slippes.

DK

EGO

PROBLEM ÅRSAG L∅SNING
Græs er snoet omkring trimmerhoved og motorhus.	■ Trimning af højt græs i jordhøjde.	■ Klip højt græs oppefra og ned, og tag ikke m end 20cm hver gang for at forhindre, at græsset snor sig fast.
Snoren skærer ikke godt.	■ Snorkniven på kanten af kappen er blevet sløv.	■ Slib kniven med en fil eller skift den ud med en ny kniv.

GARANTI

DK

EGO's GARANTIPOLITIK

Besøg venligst hjemmesiden egopowerplus.com for fuldstændige vilkår og betingelser for EGO's garantipolitik.
