ST1300ES - Kosačka na trávu EGO - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtový vyžínač
Značka	EGO
Model	ST1300ES
Hmotnosť (bez batérie)	2,76 kg
Šírka rezu	33 cm
Priemer rezného vlákna	2,0 mm (nylon twist)
Voľnobežné otáčky (vysoké / nízke)	6500 ot/min / 5200 ot/min
Menovité napätie	56 V
Nameraná hladina akustického výkonu (LWA)	92,1 dB(A) (K=1,6 dB(A))
Zaručená hladina akustického výkonu	94 dB(A)
Hladina akustického tlaku pri uchu (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibrácie prednej rukoväti (ah)	3,3 m/s² (K=0,9 m/s²)
Vibrácie zadnej rukoväti (ah)	1,9 m/s² (K=1,5 m/s²)
Odporúčaná prevádzková teplota	0°C - 40°C
Odporúčaná skladovacia teplota	-20°C - 70°C
Rezný mechanizmus	Narážacia hlava (bump feed)
Typ batérie	Lítium-iónová 56 V (kompatibilné modely EGO)
Obsah balenia	Vyžínač, ochranný kryt, predná pomocná rukoväť, poistná páka, kľúč, skrutky, návod na použitie
Zaručená hladina akustického výkonu (2000/14/ES)	94 dB(A)
Záruka	Navštívte webovú stránku egopowerplus.com

Často kladené otázky - ST1300ES EGO

Ako namontovať ochranný kryt na ST1300ES?

Zarovnajte otvory krytu s otvormi na základni rukoväte a potom ho upevnite pomocou dvoch priložených skrutiek. Skontrolujte, či je správne orientovaný (nemontujte ho hore nohami). Pri manipulácii s čepeľou na rezanie vlákna používajte rukavice.

Aký typ a priemer rezného vlákna mám použiť?

Používajte výlučne rezné vlákno z nylon twist s maximálnym priemerom 2,0 mm. Príliš hrubé alebo nevhodné vlákno môže poškodiť nástroj.

Ako predĺžiť rezné vlákno bez vypnutia nástroja?

Počas chodu motora jemne udrite narážacím tlačidlom (bump feed) o zem. Tým sa uvoľní nové vlákno. Pozor: príliš dlhé vlákno môže preťažiť motor.

Ako vymeniť rezné vlákno?

Dve metódy: buď naviňte 5 metrov nového vlákna na cievku (postup nájdete v návode), alebo nainštalujte predvinutú cievku (ref. AS1302). Uistite sa, že výstupky na základni správne zapadajú.

Prečo sa vyžínač nespúšťa?

Možné príčiny: batéria nie je vložená alebo je vybitá, zlý elektrický kontakt, alebo obe páky (odblokovacia + spúšť) nie sú stlačené súčasne. Skontrolujte batériu, kontakty a postup spustenia.

Čo robiť, ak sa nástroj počas používania zastaví?

Zastavenie môže byť spôsobené preťažením (príliš vysoká tráva), vybitou alebo prehriatou batériou, alebo zablokovaním hlavy. Znížte zaťaženie rezu, nechajte vychladnúť, očistite trávu omotanú okolo hriadeľa.

Ako čistiť a udržiavať vyžínač?

Čistite vlhkou handričkou a jemným mydlom. Nikdy neponárajte do vody. Na vetracie otvory použite malú kefku. Pravidelne brúste čepeľ na rezanie vlákna pilníkom.

Aké bezpečnostné ochranné prostriedky mám nosiť?

Vždy noste bezpečnostné okuliare s bočnými krytmi, chrániče sluchu, rukavice, protišmykovú obuv a dlhé nohavice. Osoby s kardiostimulátorom by sa mali pred použitím poradiť s lekárom.

Ako uložiť ST1300ES?

Vyberte batériu, očistite nástroj a uložte ho na suchom, vetranom mieste mimo dosahu detí. Vyhýbajte sa extrémnym teplotám a chemickým látkam (hnojivá, benzín).

Kde nájdem záruku a náhradné diely?

Navštívte webovú stránku egopowerplus.com pre podmienky záruky. Náhradné diely (cievka, hlava, čepeľ atď.) sú k dispozícii u vášho predajcu EGO. Používajte iba identické diely.

NÁVOD NA OBSLUHU ST1300ES EGO

VAROVANIE: Zvyškové riziko! Ľudia s elektronickými zariadeniami, napríklad kardiostimulátorom, musia používanie tohto výrobku konzultovat' so svojím lekárom. Použitie elektrických zariadení v tesnej blízkosti kardiostimulátora by mohlo spôsobit' rušenie alebo zlyhanie kardiostimulátora.

Používajte ochranu zraku. Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štit.

Používajte ochranu sluchu. Pri práci s týmto výrobkom vždy používajte ochranu sluchu.

Používajte ochranu hlavy. Používajte schválenú bezpečnostnú prilbu na ochranu hlavy.

Neinštalujte okrúhle rezacie čepele.

Šírka - Max. rezná šírka strunovej kosačky

Zabezpečte, aby ostatní ľudia a domáce zvieratá zostali vo vzdialenosti aspoň 15 m od strunovej kosačky, keď sa používa.

Tento výrobok je v súlade s platnými smernicami ES.

Triman zjednotil recyklačné označovanie. Recyklujte, nevyhadzujte!

Garantovaná hladina akustického výkonu. Emisie hluku do prostredia podľa smernice Európskeho spoločenstva.

n_0

Rýchlost bez zataženia-Rýchlost otáčania, bez zataže .../min Za minútu

Jednosmerný prúd kg Kilogram

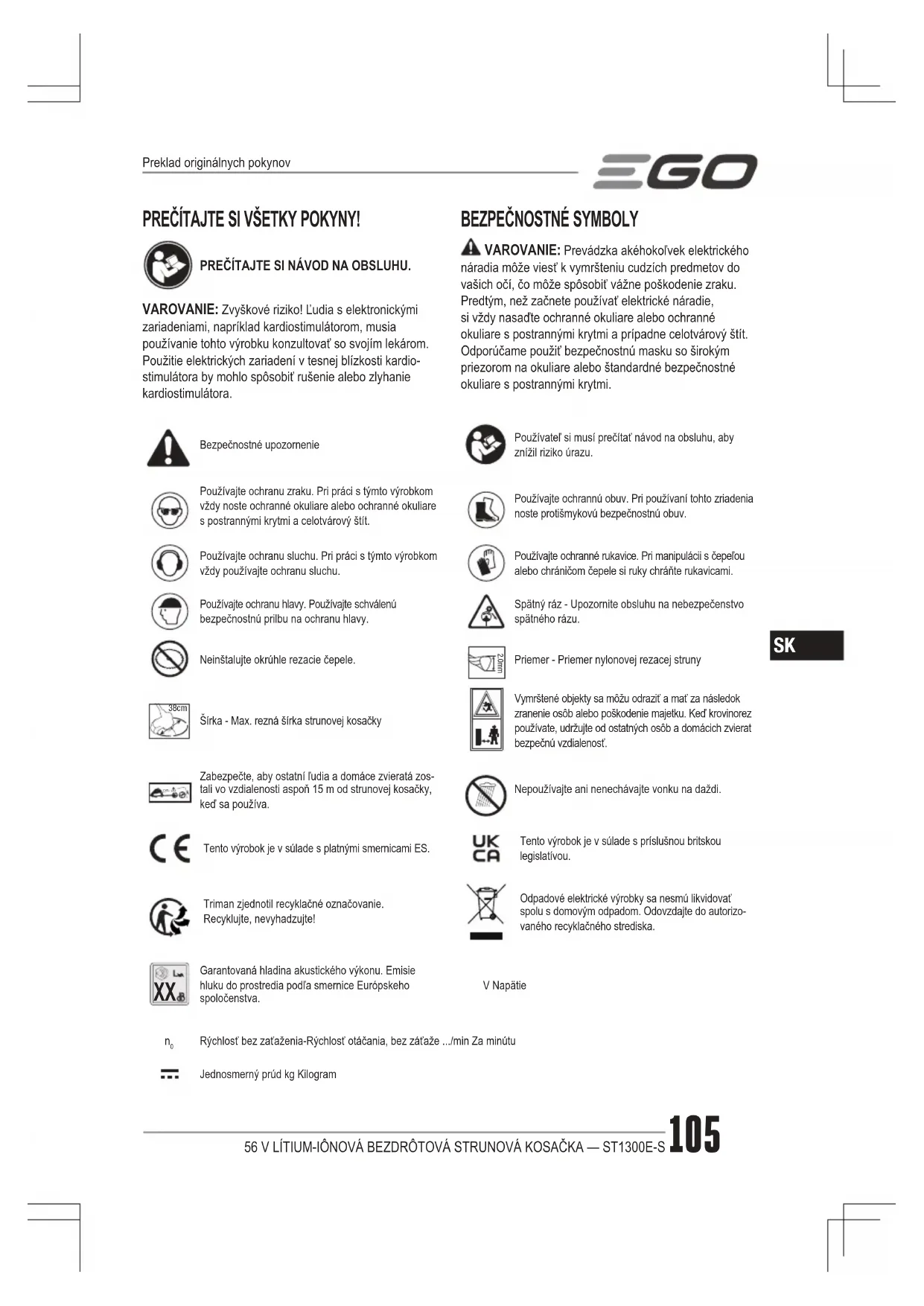

BEZPEČNOSTNÉ SYMBOLY

VAROVANIE: Prevádzka akéhokol'vek elektrického náradia môže viest' k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobit vážne poškodenie zraku. Predtým, než začnete používat' elektrické náradie, si vždy nasad'te ochranné okuliare alebo ochranné okuliare s postrannými krytmi a prípadne celotvárový štít. Odporúčame použit' bezpečnostnú masku so širokým priezorom na okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.

Používajte ochrannú obuv. Pri používani tohto zriadenia noste protišmykovú bezpečnostnú obuv.

Použivajte ochranné rukavice. Pri manipulácii s čepelou alebo chráničom čepele si ruky chráňte rukavicami.

Vymrštené objekty sa môžu odrazit' a mať za následok zranenie osôb alebo poškodenie majetku. Ked' krovinorez používate, udržujte od ostatných osôb a domácich zvierat bezpečnú vzdialenost.

Nepoužívajte ani nenechávajte vonku na daždi.

Tento výrobok je v súlade s príslušnou britskou legislatívou.

Odpadové elektrické výrobky sa nesmú likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska.

V Napätie

TECHNICKÉ ÚDAJE

Napätie 56 V		---
Rýchlosť naprázdno		Vysoký:6500 /minNízky:5200 /min
Rezací mechanizmus Strunová hlava
Typ rezacej struny		2,0mmNylonové zvrat riadok
Rezná šírka 33 cm
Odporúčaná prevádzková teplota 0°C-40°C		°C
Odporúčaná skladovacia teplota -20°C-70°C
Hmotnosť (bez akumulátora) 2,76 kg
Hladina akustického výkonu L_WA		92,1 dB(A)K=1,6 dB(A)
Maximálne hladina akustického tlaku pri uchu obsluhy L_PA		72,6 dB(A)K=2,5 dB(A)
Garantovaná hladina akustického výkonu L_WA (meraná podľa 2000/14/EC)		94 dB(A)
Vibrácie a_h	Predná pomocná rukovát'	3,3 m/s ^2 K=0,9 m/s ^2
	Zadná rukovat'	1,9 m/s ^2 K=1,5 m/s ^2

■ Uvádzaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia s iným;
■ Uvádzaná celková hodnota vibrácie sa môže použit' a na predbežný odhad expozície.

POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nositř rukavice a ochranu sluchu.

OBSAH BALENIA (Obr. A1)

POPIS

SPOZNAJTE VAŠU STRUNOVÚ KOSAČKU (obr. A1)

⚠️ VAROVANIE: Nedržte hriadel za klby, aby nedošlo k zovretiu rúk alebo prstov.
⚠️ VAROVANIE: Nepokúšajte sa zastrihávač spustit, kým nie je hriadel zaistený. Opatrne rozložte hriadel tak, aby kábel zostal vo vnútri hriadeľa a zaistite ho dvoma skrutkami dodaným klúčom (Obr. B1 a B2).

MONTÁŽ CHRÁNIČA

Zarovnajte montážne otvory chrániča s montážnymi otvormi a pripevnite chránič na základňu hriadeľa s dvoma skrutkami. Zabezpečte, aby bol chránič pripevnený podľa obr. C. Akékolľvek iné upevnenie spôsobí veľké nebezpečenstvo!

MONTÁŽ A NASTAVENIE PREDNEJ POMOCNEJ RUKOVÄTE

Zatlačte prednú pomocnú rukováť na hriadel' (obr. E), založte upínací blok do drážky držadla (obr. F), namontujte poistnú páčku a zaistite s krídlovou maticou (obr. G). Poradie je znázornené na obr. D. Nakoniec nastavte polohu prednej pomocnej rukoväte tak, aby vaša predná ruka bola rovno pri použití kosačky (obr. H) a zaistite zaist’ovacou páčkou (obr. I).

Popis dielov na obr. D a H si pozrite nižšie:

POZNÁMKA: Predná pomocná rukovät' má byt' otočená nahor, aby smerovala k hornej časti rukoväte.

VAROVANIE: Prednú pomocnú rukovát' pripevnite len na prednú časť mäkkého puzdra na hriadeli.
VAROVANIE: Tento nástroj nie je možné používať bez spoľahlivo upevnenej prednej pomocnej rukováte.

OBSLUHA

⚠️ VAROVANIE: Nedovořte, aby ste sa po zoznámení s týmto výrobkom stali neopatrnými. Zapamätajte si, že zlomok sekundy neopatrnosti postačuje na spôsobenie vážneho poranenia.
⚠️ VAROVANIE: Vždy používajte ochranu zraku s bočnými ochrannými krytmi. Spolu s ochranou sluchu. Ak tak neurobíte, môže dôjst’k vymršteniu predmetov do očí a iným možným vážnym zraneniam.
⚠️ VAROVANIE: Nepoužívajte žiadne prídavné zariadenia alebo príslušenstvo, ktoré nie sú odporúčané výrobcom tohto výrobku. Používanie prídavných zariadení alebo príslušenstva, ktoré nie sú odporúčané, môže viest'k vážnemu zraneniu.
⚠️ VAROVANIE: Strunovú kosačku používajte s vhodnou rezacou strunou len na kosenie trávy a podobného materiálu.

Tento výrobok môžete použit' na nižšie uvedené účely:

Kosenie: slúži na odstránenie trávy a buriny pri múroch, plotoch, stromoch a okrajoch.

Rezanie: slúži na kosenie trávy, ktorú je t'ažké dosiahnuť za použitia normálnej kosačky.

POZNÁMKA: Nástroj sa musí používať len na predpísané účely. Každé iné použitie, napríklad orezávanie okrajov, sa považuje za prípad zneužitia.

INŠTALÁCIA /ODPOJENIE AKUMULÁTORA

Nabite pred prvým použitím.

Používajte iba s akumulátormi a nabíjačkami, ktoré sú uvedené na obr. A2.

Inštalácia

Stlačte tlačidlo pre uvoľnenie batérie a vytiahnite ju von, ako je znázornené na obr. K.

DRŽANIE STRUNOVEJ KOSAČKY

⚠️ VAROVANIE: Oblečte sa vhodne pri práci s týmto náradím, aby sa znížilo riziko poranenia. Nenoste šperky alebo voľný odev. Používajte ochranu očí a sluchu. Oblečte si odolné, dlhé nohavice, vysoké topánky a rukavice. Nenoste krátke nohavice, sandále alebo nebudte naboso.

Pred uvedením do prevádzky držte kosačku obomi rukami, jednu ruku na zadnej rukoväti a druhú na prednej pomocnej rukoväti, pričom ruka musí byť rovná (obr. L). Potom

si skontrolujte vyvážené postavenie a správnu rezaciu vzdialenosť bez toho, aby bola obsluha predklonená.

SPUSTENIE / ZASTAVENIE STRUNOVEJ KOSAČKY

Spustenie

Stlačte dole poistnú páčku a podržte ju v tejto polohe. Stlačte vypínač pre zapnutie strunovej kosačky podľa obr. M.

Zastavenie

POZNÁMKA: Motor má dve rýchlosti na kosenie. Poloha „1“ pre nižšiu rýchlost’ a poloha „2“ pre vysokú rýchlost’, ako je znázornené na obr. M. Stačí prepnút prepínač nastavenia rýchlosti do vhodnej polohy pri kosení.

Popis dielov na obr. M si pozrite nižšie:

M-1 Poloha 1

M-2 Poloha 2

⚠️ VAROVANIE: Počas pracovných prestávok a po ukončení práce vždy vyberte akumulátor zo strunovej kosačky.

POUŽÍVANIE STRUNOVEJ KOSAČKY

VAROVANIE: Aby nedošlo k vážnemu zraneniu, noste okuliare alebo ochranné okuliare po celú dobu používania prístroja. Používajte masku alebo masku proti prachu v prašnom prostredí.

Pred každým použitím vyčistite oblast', ktorá má byt' rezaná. Odstráňte všetky predmety, ako sú kamene, rozbité sklo, klince, dróty alebo šnúry, ktoré môžu byt' vymrštené alebo môžu uviaznut' v stroji. Zabráňte prístupu deťom, prítomným osobám a domácim zvieratám. Všetky deti, prizerajúce sa osoby a zvieratá sa musia zdržiavať vo vzdialenosti najmenej 15 metrov; stále ešte môže existovať riziko vymrštenia predmetov na prizerajúce sa osoby. Okolostojace osoby by mali mať ochranu očí. Ak sa približujú, okamžite zastavte motor a rezné príslušenstvo.

Pred každým použitím skontrolujte, či nie sú poškodené / opotrebované diely

Skontrolujte strunovú hlavu, chránič a prednú pomocnú rukovát a diely, ktoré sú prasknuté, zdeformované, ohnuté, alebo inak poškodené.

Strunová čepel' na okraji chrániča sa v priebehu času otupí. Odporúčame, aby ste ju pravidelne prebrúsili pilníkom, alebo ju nahradili za novú čepel'.

EGO

⚠ UPOZORNENIE: Prekážky vo vetracích otvoroch bránia prívodu vzduchu do krytu motora, čoho následkom je prehriatie alebo poškodenie motora.

■ Používajte iba mydlový roztok a vlhkú handričku na čistenie náradia. Zabráňte preniknutiu akejkoľvek kvapaliny do vnútorných častí náradia; Nikdy neponárajte žiadnu časť náradia do kvapaliny.
■ Udržujte vetracie otvory v kryte motora a hriadeli vždy bez nečistôt

VAROVANIE: Nikdy nepoužívajte vodu na čistenie nožníc. Na čistenie plastových dielov nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie z rôznych typov komerčných rozpúšťadiel. Použite čisté handry na odstránenie nečistôt, prachu, oleja, maziva, atd.

NASTAVENIE DÍŽKY REZNEJ STRUNY

Strunová hlava umožňuje obsluhe predížit' rezaciu strunu bez zastavenia motora. Ak sa struna rozstrapká alebo opotrebuje, je možné vysunúť d'alšiu strunu l'ahkým poklepaním gombíka hlavy o zem pri používaní kosačky (obr. N).

POZNÁMKA: Uvoľnenie struny sa stáva t'ažšie, ked' sa struna skracuje.

VAROVANIE: Neodstraňujte alebo nemeňte zostavu strunovej rezacej čepele. Nadmerná dĺžka struny môže spôsobit' prehriatie motora a môže dôjst' k vážnemu zraneniu.

VÝMENA STRUNY

POZNÁMKA: Vždy používajte odporúčanú nylonovú strunu s priemerom, ktorý nepresahuje 2,0 mm. Použitie inej struny, než je uvedené, môže spôsobít prehriatie alebo poškodenie strunovej kosačky.

⚠️ VAROVANIE: Nikdy nepoužívajte kovom vystužené struny, drôty, šnúry atd. Môžu sa odtrhnút a stat' sa nebezpečnými projektilmi.

Existujú dva spôsoby, ako vymenit' rezaciu strunu:

1. Na cievku naviňte novú strunu.
2. Nainštalujte už navinutú cievku (AS1302 je k dispozícii u predajcu, ak je to nutné).

Na cievku naviňte novú strunu

Stlačte dve západky na uvoľnenie cievky zo základne a vytiahnite držiak z cievky (obr. O). Vytiahnite približne 5m novej rezacej struny. Preložte a namotajte ju na cievku ako na obr. P a Q. Potom položte konce struny na dva protiľahlé zárezy v cievke (obr. R) a cievku umiestnite na jej miesto so zárezmi zarovnanými s prídržnými očkami (viď obr. T). Nakoniec zarovnajte prídržné drážky s jazýčkami na základni cievky a zatlačte držiak rovnomerne dole tak, aby zapadol na svoje miesto (obr. S).

POZNÁMKA: Pred opätovnou montážou strunovej hlavy vždy vyčistite držiak cievky, cievku a základňu cievky. Skontrolujte na opotrebovanie držiak cievky, cievku a základňu cievky. Ak je nutné, vymeňte opotrebované diely.

POZNÁMKA: Nesprávne navinutie struny vo vyznačenom smere spôsobí nesprávne fungovanie strunovej hlavy.

Inštalácia už navinutej cievky

Stlačte dve západky na uvoľnenie cievky zo základne a vytiahnite držiak z cievky (obr. 0). Potom umiestnite už navinutú cievku do držiaka so zárezmi zarovnanými s prídržnými očkami (vid obr. T). Nakoniec zarovnajte prídržné drážky s jazýčkami na základni cievky a zatlačte držiak rovnomerne dole tak, aby zapadol na svoje miesto (obr. S).

Popis dielov na obr. S a T si pozrite nižšie:

POZNÁMKA: Zabezpečte, aby jazýčky na základni cievky zaskočili, inak sa cievka uvoľní počas prevádzky.

ÚDRŽBA

VAROVANIE: Pri servise používajte iba identické náhradné diely. Pravidelne kontrolujte a udržiavajte stroj. Pre zaistenie bezpečnosti a spol'ahlivosti je nevyhnutné, aby všetky opravy vykonával len kvalifikovaný servisný technik.

VAROVANIE: Nástroje na batérie nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Aby nedošlo k vážnemu zraneniu, prijmite osobitné opatrenia a pozornosť pri vykonávaní údržby, opravy alebo výmene rezacieho alebo iného príslušenstva.

VAROVANIE: Aby nedošlo k vážnemu zraneniu, tak pred vykonávaním údržby, čistením, výmenou príslušenstva alebo odstraňovaním materiálu z prístroja vyberte akumulátor z náradia

ČISTENIE PRÍSTROJA

■ Výrobok čistite vlhkou handričkou a jemným saponátom.
Nepoužívajte žiadne silné čistiace prostriedky na plastovom kryte alebo rukoväti. Môžu byt poškodené určitými aromatickými olejmi, ako je borovica a citrón, a rozpúšťadlami, ako je petrolej. Vlhkosť môže tiež spôsobit nebezpečenstvo úrazu elektrickým prúdom. Akúkoľvek vlhkosť poutierajte mäkkou a suchou handrou.
■ Použite malú kefu alebo vzduch z malého vysávača s kefkou na vyčistenie vetracích otvorov od nečistôt na zadnom kryte.

USKLADNENIE PRÍSTROJA

■ Vyberte akumulátor zo strunovej kosačky, keď ju už nepoužívate.
■ Pred uložením prístroj dôkladne vyčistite.
- Prístroj skladujte na suchom a dobre vetranom uzamknutom alebo vyvýšenom mieste mimo dosahu detí. Prístroj neskladujte v blízkosti hnojív, benzínu alebo iných chemikálií.

Ochrana životného prostredia

Nevyhadzujte elektrické zariadenia, nabíjačku batérií a použité batérie/akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a dajte ho k dispozícii na separovaný zber. Elektrické náradie sa musí vrátit’ do recyklačného zariadenia, ktoré je zlučitelné so životným prostredím.

ODSTRAŇOVANIE PROBLÉMOV

PROBLÉM PRÍČINA	RIEŠENIE
Strunová kosačka sa nespustí.	Akumulátor nie je pripojený do strunovej kosačky.Ziadny elektrický kontakt medzi kosačkou a batériou.Akumulátor je vybitý.Poistná páčka a spínač nie sú súčasne stlačené.	Pripojte akumulátor do kosačky.Vyberte batériu, skontrolujte kontakty a nainštalujte akumulátor.Nabite akumulátor.Pre zapnutie strunovej kosačky zatlačte poistn páčku a podržte ju, potom stlačte vypínač.
Strunová kosačka sa zastaví pri kosení.	Chránič nie je namontovaný na kosačke, čo spôsobuje príliš dlhý rez a preťaženie motora.Je použitá príliš t’ažká struna.Tráva sa namotala na hriadel’ motora alebo hlavu kosačky.Motor je preťažený.Akumulátor alebo strunová kosačku sú príliš horúce.Akumulátor je odpojený od nástroja.Akumulátor je vybitý.	Vyberte akumulátor a namontujte chránič na kosačku.Používajte iba nylonovú rezaciu strunu s priemerom najviac 2,0mm.Zastavte kosačku, vyberte batériu a odstráňte trávu z hriadeľa motora a hlavy kosačky.Vytiahnite hlavu kosačky z trávy. Motor sa rozbehne, keď sa preťaženie odstráni. Pri kosení pohybujte hlavou kosačky dovnútra a von z trávy tak, aby sa pokosila a odstránila najviac 20cm dĺžka v jednom reze.Nechajte akumulátor alebo strunovú kosačku vychladnút, kým teplota neklesne pod 67 °C.Znovu vložte akumulátor.Nabite akumulátor.
Strunová hlava nevysú-va strunu.	Tráva sa namotala na hriadel’ motora alebo hlavu kosačky.Na cievke nie je dostatok struny.Strunová hlava je znečistená.Struna je zamotaná na cievke.Struna je príliš krátka.	Zastavte kosačku, vyberte batériu a odstráňte trávu z hriadeľa motora a hlavy kosačky.Vyberte batériu a vymeňte strunu; postupujte podľa časti „VÝMENA STRUNY“ v tomto návode na obsluhu.Vyberte batériu a vyčistite cievku, držiak cievky a základňu cievky.Vyberte batériu a vymeňte strunu; postupujte podľa časti „VÝMENA STRUNY“ v tomto návode na obsluhu.Vyberte batériu a vytiahnite strunu a zároveň striedavo pritláčajte gombík hlavy.
Tráva obaľuje hlavu kosačky a kryt motora.	■ Kosenie vysokej trávy na úrovni terénu.	■ Koste vysokú trávy od zhora nadol, pri každor prechode odstraňujte najviac 20cm, aby nedošlo k namotaniu.
Struna dobre nekosí.	■ Strunová čepel' na okraji chrániča sa otupila.	■ Naostrite strunovú čepel' pilníkom, alebo ju vymeňte za novú čepel'.

ZÁRUKA

ZÁRUČNÁ POLITIKA EGO

Navštívte webové stránky egopowerplus.com pre úplné podmienky záručnej politiky spoločnosti EGO.

SK

D-1	Predná pomocná rukoväť D-4 Krídlová matica
D-2	Poistná páčka H-1 Mäkké puzdro
D-3	Upínací Blok H-2 Varovný štítok
