ST1300ES - Křovinořez EGO - Bezplatný návod k obsluze

Typ výrobku	Bezdrátový vyžínač trávy
Značka	EGO
Model	ST1300ES
Hmotnost (bez baterie)	2,76 kg
Šířka záběru	33 cm
Průměr struny	2,0 mm (nylon twist)
Otáčky naprázdno (vysoké / nízké)	6500 ot./min / 5200 ot./min
Jmenovité napětí	56 V
Naměřená hladina akustického výkonu (LWA)	92,1 dB(A) (K=1,6 dB(A))
Zaručená hladina akustického výkonu	94 dB(A)
Hladina akustického tlaku na uchu (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibrace přední rukojeti (ah)	3,3 m/s² (K=0,9 m/s²)
Vibrace zadní rukojeti (ah)	1,9 m/s² (K=1,5 m/s²)
Doporučená provozní teplota	0°C – 40°C
Doporučená skladovací teplota	-20°C – 70°C
Mechanismus řezání	Narážecí hlava (bump feed)
Typ baterie	Lithium-ion 56 V (kompatibilní modely EGO)
Obsah balení	Vyžínač trávy, ochranný kryt, přední přídavná rukojeť, pojistná páka, klíč, šrouby, návod k použití
Zaručená hladina akustického výkonu (2000/14/ES)	94 dB(A)
Záruka	Navštivte web egopowerplus.com

Často kladené otázky - ST1300ES EGO

Jak namontovat ochranný kryt ST1300ES?

Zarovnejte otvory krytu s otvory na základně rukojeti, poté jej připevněte dvěma přiloženými šrouby. Zkontrolujte, zda je správně orientován (nemontujte vzhůru nohama). Při manipulaci s řezným nožem struny používejte rukavice.

Jaký typ a průměr struny mám použít?

Používejte výhradně strunu z nylon twist o maximálním průměru 2,0 mm. Příliš silná nebo nevhodná struna může poškodit nářadí.

Jak prodloužit strunu bez vypnutí nářadí?

Za běhu motoru lehce udeřte narážecím tlačítkem (bump feed) o zem. Tím se uvolní nová struna. Pozor: příliš dlouhá struna může přetížit motor.

Jak vyměnit strunu?

Dvě metody: buď naviňte 5 metrů nové struny na cívku (postup viz návod), nebo nainstalujte předem navinutou cívku (ref. AS1302). Ujistěte se, že jazýčky základny správně zapadají.

Proč se vyžínač nespouští?

Možné příčiny: baterie není vložena nebo je vybitá, špatný elektrický kontakt, nebo nejsou stisknuty obě páky (odjištění + spoušť) současně. Zkontrolujte baterii, kontakty a postup spouštění.

Co dělat, když se nářadí během používání zastaví?

Zastavení může být způsobeno přetížením (příliš vysoká tráva), vybitou nebo přehřátou baterií, nebo zablokováním hlavy. Snižte zátěž, nechte vychladnout, odstraňte navinutou trávu kolem hřídele.

Jak čistit a udržovat vyžínač?

Čistěte vlhkým hadříkem a jemným mýdlem. Nikdy neponořujte do vody. K čištění ventilačních otvorů použijte malý kartáček. Pravidelně brouste řezný nůž struny pilníkem.

Jaké ochranné prostředky mám nosit?

Vždy noste bezpečnostní brýle s bočními kryty, ochranu sluchu, rukavice, protiskluzovou obuv a dlouhé kalhoty. Osoby s kardiostimulátorem by se měly před použitím poradit s lékařem.

Jak skladovat ST1300ES?

Vyjměte baterii, očistěte nářadí a uložte jej na suchém, větraném místě mimo dosah dětí. Vyhněte se extrémním teplotám a chemikáliím (hnojiva, benzín).

Kde najdu záruku a náhradní díly?

Navštivte web egopowerplus.com pro podmínky záruky. Náhradní díly (cívka, hlava, nůž atd.) jsou k dispozici u vašeho prodejce EGO. Používejte pouze identické díly.

NÁVOD K OBSLUZE ST1300ES EGO

CZ 56voltová lithium-ionotová akumulátorová strunová sekačka 98

SK 56V litium-iônová bezdrótová strunová kosačka 105

VAROVÁNÍ: Zbytkové riziko! Lidé s elektronickými přístroji, jako jsou např. kardiostimulátory, by se měli před použitím toho výrobku poradit se svým lékařem. Použití elektrického zařízení v těsné blízkosti kardiostimulátoru může způsobit narušení činnosti nebo poruchu kardiostimulátoru.

Bezpečnostní upozornění

Používejte ochranu oči výrobku vždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štít.

Používejte ochranu sluchu. výrobkem vždy používejte chrániče sluchu.

Používejte ochranu hlavy. K ochraně hlavy používejte schválenou pevnou ochrannou přilbu.

Neinstalujte kulaté řezaci čepele.

Max. šířka sekání strunové sekačky

Když strunovou sekačku použiváte, udržujte od ostatních osob a domácích zvířat bezpečnou vzdálenost aspoň 15 m.

Tento výrobek je v souladu s platnými směrnicemi ES.

Triman sjednotil recyklační značení. Recyklujte, nevyhazujte!

Garantovaná hladina akustického výkonu. Emise hluku do prostředí dle direktivy Evropského společenství.

n_0

Rychlost při chodu naprázdno-Otáčky při chodu naprázdno

Stejnosměrný proud kg Kilogram

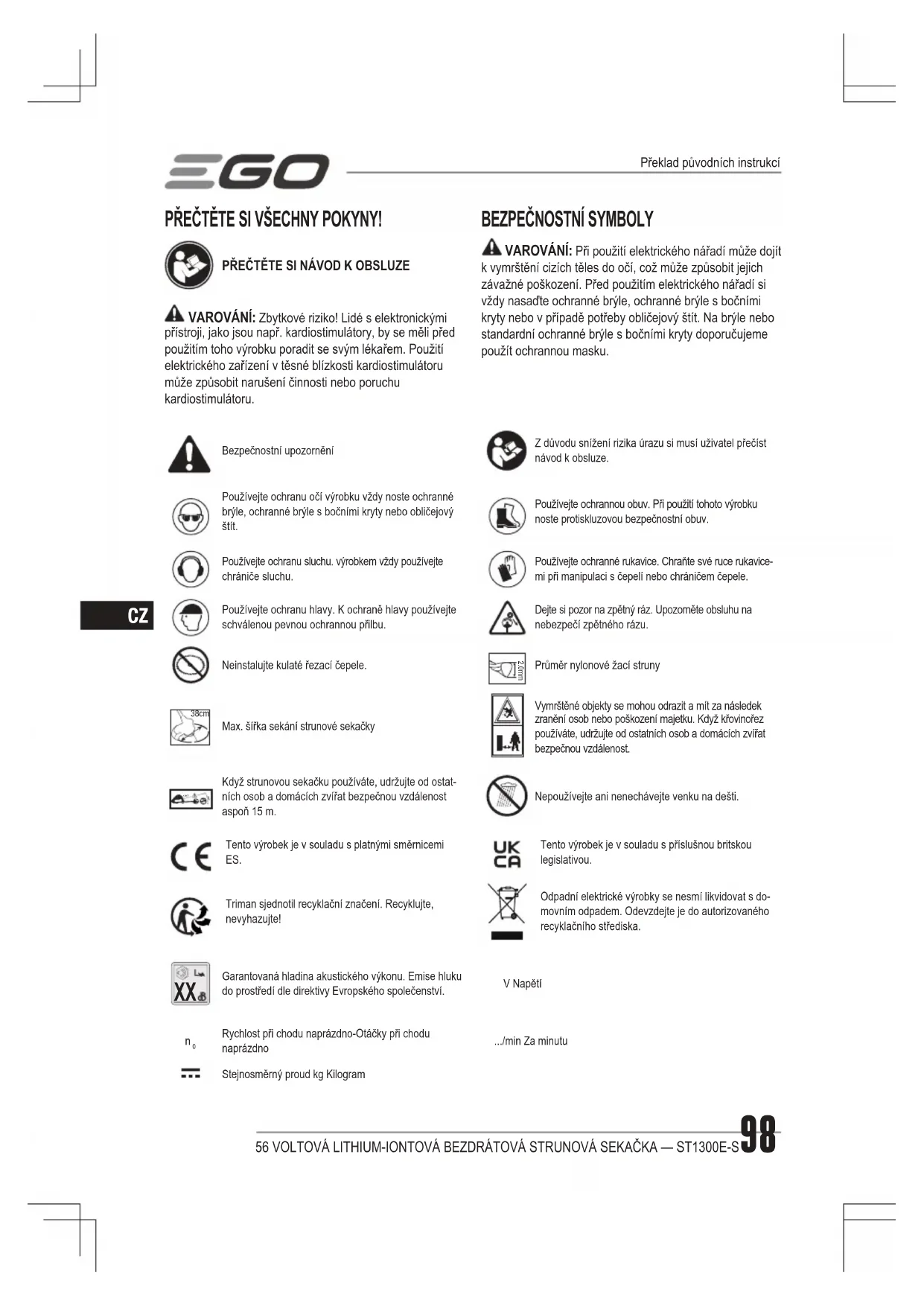

BEZPEČNOSTNÍ SYMBOLY

VAROVÁNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasadťe ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použit ochrannou masku.

Z důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze.

Použlvejte ochrannou obuv. Při použití tohoto výrobku noste protiskluzovou bezpečnostní obuv.

Použlvejte ochranné rukavice. Chraňte své ruce rukavicemi při manipulaci s čepell nebo chráničem čepele.

Dejte si pozor na zpětný ráz. Upozoměte obsluhu na nebezpečí zpětného rázu.

Průměr nylonové žaci struny

Vymrštěné objekty se mohou odrazit a mít za následek zranění osob nebo poškození majetku. Když křovinořez používáte, udržujte od ostatních osob a domácích zvlířat bezpečnou vzdálenost.

Nepoužívejte ani nenechávejte venku na dešti.

Tento výrobek je v souladu s přislušnou britskou legislativou.

Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte je do autorizovaného recyklačního střediska.

V Napětí

.../min Za minutu

SPECIFIKACE

Napětí 56 V		---
Rychlost při chodu naprázdno		Vysoké: 6500 /minNízké: 5200 /min
Žací mechanizmus Strunová hlava
Typ žaci struny		2.0mm Nylonovélanko twist
Šířka sekání 33 cm
Doporučovaná provozní teplota 0°C-40°C
Doporučovaná teplota skladování -20°C-70°C
Hmotnost nůžek (bez akumulátoru)		2,76 kg
Měřená hladina akustického výkonu L_WA		92,1 dB(A)K=1,6 dB(A)
Maximální hladina akustického tlaku na sluch obsluhy L_PA		72,6 dB(A)K=2,5 dB(A)
Zaručená úroveň akustického výkonu L_WA (měřeno podle směrnice 2000/14/ES)		94 dB(A)
Vibrace a_h	Přední pomocná rukojeť	3,3 m/s ^2 K=0,9 m/s ^2
	Zadní rukojeť	1,9 m/s ^2 K=1,5 m/s ^2

Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použit ke srovnání s jiným nářadím;
Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.

POZNÁMKA: Emise vibraci při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu.

OBSAH BALENÍ (Obr. A1)

POPIS

SEZNAMTE SE S VAŠÍ STRUNOVOU SEKAČKOU (obr. A1)

1. Spoušť
2. Zadní rukojeť
3. Páka pojistky
4. Spínač nastavení rychlosti

5. Měkké pouzdro

6. Stavitelná přední pomocná rukojeť

7. Strunová hlava (žací hlava)
8. Regulátor struny
9. Vyžínací kotouč
10. Kryt
11. Uvolňovací mechanizmus
12. Elektrické kontakty
13. Západka
14. Tlačítko pro uvolnění akumulátoru

MONTÁŽ

ROZBALENÍ HŘÍDELE

⚠️ VAROVÁNÍ: Nedržte hřídel za klouby, aby nedošlo k sevření rukou nebo prstů.

⚠️ VAROVÁNÍ: Nepokoušejte se nastartovat zahradnické nůžky, dokud není hřídel zajištěna. Opatrně rozložte hřídel tak, aby kabel zůstal uvnitř hřídele a zajistěte jej dvěma šrouby dodaným klíčem (obr. B1 a B2).

MONTÁŽ KRYTU

Srovnejte upevnovaci otvory krytu s montážními otvory a upevněte kryt ke spodní části hřídele s pomocí dvou šroubů. Zkontrolujte, zda je kryt upevněn podle obr. C, obrácené upevnění představuje vysoké riziko!

MONTÁŽ A NASTAVENÍ PŘEDNÍ POMOCNÉ RUKOJETI

Nasad'te přední pomocnou rukojeť na hřídel (obr. E), vložte upínaci blok do otvoru rukojeti (obr. F), namontujte pojistnou tyč a zajistěte křídlovou maticí (obr. G). Postup je znázorněn na obr. D. Nakonec nastavte polohu přední pomocné rukojeti tak, aby byla vaše při použití sekačky natažená (obr. H) a zajistěte páčku zámku tyče (obr. I).

Obr. D a H, následuje popis dílů:

D-1	Přední pomocná rukojeť D-4 Kříd	ová matice
D-2	Pojistná tyč H-1 Měkké pouzdro
D-3	Upínací blok H-2 Výstražný štítek

POZNÁMKA: Přední pomocná rukojeť musí být natočena vzhůru tak, aby směřovala k horní části rukojeti.

⚠️ VAROVÁNÍ: Přední pomocnou rukojeť upevňujte výhradně před měkké pouzdro na hřideli.

⚠️ VAROVÁNÍ: Nářadí nelze používat bez spolehlivě upevněné přední pomocné rukojeti.

三GO

POUŽITÍ

⚠️ VAROVÁNÍ: Dbejte, abyste se po seznámení s výrobkem nestali neopatrní. Nezapomínejte, že stačí chvíle nepozornosti a může se stát vážný úraz.

VAROVÁNÍ: Vždy používejte ochranu očí s bočními kryty. Spolu s chráničem sluchu. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí, nebo případně jiným vážným úrazům.

⚠️ VAROVÁNÍ: Nepoužívejte nástavce nebo příslušenství, které nedoporučuje výrobce tohoto výrobku. Použití nedoporučených nástavců a příslušenství může vést k vážnému úrazu.

VAROVÁNÍ: Strunovou sekačku vybavenou vhodnou strunou používejte výhradně k sekání trávy a podobných materiálů.

Výrobek Ize použít k následujícím účelům:

Zarovnání: slouží k odstranění trávy a plevele u zdí, plotů, stromů a obrubníků.

Sekání: slouží k sekání trávy, která je pro běžnou sekačku obtížně dostupná.

POZNÁMKA: Nářadí se smí používat pouze k vyhrazenému účelu. Jakékoliv jiné použití, např. úprava rohů, se považuje za nesprávné.

INSTALACE/VYJMUTÍ AKUMULÁTORU

Před prvním použitím akumulátor nabijte.

Používejte pouze akumulátory a nabíječky uvedené na obr. A2.

Instalace

Srovnejte žebrování akumulátoru s instalačními drážkami a tlačte baterii dokud neuslyšite „kliknutí“. (obr. J)

Vyjmutí

Stiskněte tlačítko pro uvolnění akumulátoru a vytáhněte jej, jak je znázorněno na obr. K.

JAK DRŽET STRUNOVOU SEKAČKU

VAROVÁNÍ: Pro práci s tímto nářadím se vhodně oblékněte, abyste snížili riziko úrazu. Nenoste volný oděv ani šperky. Používejte ochranu očí a chrániče sluchu. Noste odolné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátké kalhoty, sandály ani nechodťe bosí.

Před spuštěním držte sekačku oběma rukama, jednou rukou za zadní rukojeť a druhou, která musí být natažená (obr. L) za přední pomocnou rukojeť. Zkontrolujte vyvážený postoj a správnou žací vzdálenost, aniž by se musela obsluha překlonit.

SPUŠTĚNÍ/VYPNUTÍ STRUNOVÉ SEKAČKY

Spuštění

Stlačte páku pojistky a držte ji v této poloze. Stisknutím spouště zapněte strunovou sekačku, jak je znázorněno na obr. M.

Zastavení

Uvolněte páku pojistky a spoušt'.

POZNÁMKA: Motor má dvě rychlosti pro sekání, polohu „1“ pro nižší rychlost a polohu „2“ pro vyšší rychlost, jak je znázorněno na obr. M. Stačí při sekání přepnut spínač nastavení rychlosti do příslušné polohy.

Obr. M, následuje popis dílů:

M-1 Poloha 1

M-2 Poloha 2

⚠️ VAROVÁNÍ: Při přestávce a po skončení práce vždy vyjměte akumulátor ze strunové sekačky.

POUŽITÍ STRUNOVÉ SEKAČKY

⚠️ VAROVÁNÍ: Aby nedošlo k vážnému úrazu, používejte vždy při práci s tímto nářadím ochranné brýle. V prašném prostředí používejte ochrannou masku nebo protiprachový respirátor.

Před každým použití m vyčistěte prostor, kde budete střihat. Odstraňte veškeré předměty, jako jsou např. kameny, rozbité sklo, hřebíky, dráty nebo provazy, které mohou být vrženy, nebo se mohou do žacího nástavce zaplést. Z prostoru vyžeňte děti, ostatní osoby a domácí zvířata. Minimální bezpečná vzdálenost pro děti, ostatní osoby a domácí zvířata je 15m; stále však hrozí riziko zasažení ostatních osob vymrštěnými předměty. Ostatním osobám doporučte použití ochrany oči. Pokud se k vám někdo blíží, okamžitě vypněte motor a žací nástavec.

Před každým použitím zkontrolujte poškození/opotřebení dílů

Zkontrolujte strunovou hlavu, kryt, přední pomocnou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené.

Vyžínací kotouč na okraji krytu se může časem ztupit. Doporučujeme vyžínací kotouč pravidelně brousit pilníkem, nebo jej vyměnit za nový.

⚠️ VAROVÁNÍ: Při montáži krytu, broušení nebo výměně kotouče vždy používejte rukavice. Pozor na nůž na krytu, chraňte si ruce před pořezáním.

Po každém použití sekačku vyčistěte.

⚠ UPOZORNĚNÍ: Překážky ve větracích otvorech zabráni proudění vzduchu do pouzdra motoru, což povede k přehřátí nebo poškození motoru.

K čištění nářadí používejte pouze neagresivní mýdlo a vlhký hadr. Dbejte, aby do nářadí nepronikla žádné kapalina; žádný dil tohoto nářadí nikdy neponořujte do kapaliny.
■ Udržujte větraci otvory pouzdra motoru a hřidele vždy v čistotě

VAROVÁNÍ: K čištění nůžek nikdy nepoužívejte vodu. K čistění plastových dílů nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr.

NASTAVENÍ DÉLKY ŽACÍ STRUNY

Strunová hlava umožňuje obsluze více vysunout žací strunu bez zastavení motoru. Když se struna roztřepí nebo opotřebí, lze vysunou další část struny lehkým poklepáním na regulátoru struny o zem při práci se sekačkou (viz obr. N).

POZNÁMKA: Vysouvání struny se stává obtížnějším se zkracováním žací struny.

VAROVÁNÍ: Nevyjímejte ani neupravujte sestavu vyžínacího kotouče. Nadměrná délka struny způsobí přehřátí motoru, což může vést k vážnému úrazu.

VÝMĚNA STRUNY

POZNÁMKA: Vždy používejte doporučenou nylonovou strunu s průměrem, který nepřesahuje 2,0 mm. Použití jiné struny, než je uvedeno, může způsobit přehřátí nebo poškození strunové sekačky.

⚠️ VAROVÁNÍ: Nikdy nepoužívejte kovem vyztužené struny, dráty, šňůry atd. Mohou se odlomit a stát nebezpečnými projektily.

Existují dva způsoby výměny žací struny:

1. Navinout na cívku novou strunu.
2. Instalovat předem navinutou cívku (AS1302, v případě potřeby je k dostání u prodejců).

Navinutí nové struny na cívku

Stiskněte dvě uvolňovací západky na spodní straně cívky a vytáhněte držák cívky (obr. O). Odmotejte přibližně 5m nové žací struny. Přeložte ji a naviňte na cívku, jak je znázorněno na obr. P a Q. Pak provlékněte konce struny dvěma protilehlými zářezy v cívce (obr. R) a nasadťe cívku na držák tak, aby byly zářezy vyrovnané s očky (obr. T). Nakonec srovnejte drážky držáku se západkami na spodní straně cívky a zatlačte držák rovnoměrně dolů tak, aby zapadl na místo (obr. S).

POZNÁMKA: Před montáží hlavy sekačky vždy vyčistěte držák cívky, civku a spodní část cívky. Zkontrolujte opotřebení držáku cívky, civky a spodní části cívky. V případě potřeby opotřebované díly vyměňte.

POZNÁMKA: Pokud nenavinete strunu v uvedeném směru, nebude hlava sekačky pracovat správně.

Instalace předem navinuté cívky

Stiskněte dvě uvoľňovací západky na spodní straně cívky a vytáhněte držák cívky (obr. O). Pak umístěte předem navinutou cívku na držák se zářezy vyrovnanými s očky držáku (obr. T). Nakonec srovnejte drážky držáku se západkami na spodní straně cívky a zatlačte držák rovnoměrně dolů tak, aby zapadl na místo (obr. S).

Obr. S a T, následuje popis dílů:

S-1 Západka T-1 Zářez
S-2 Drážka T-2 Očko

POZNÁMKA: Dbejte, aby západky na spodní straně cívky zapadly na místo, nebo cívka při práci vypadne.

CZ

ÚDRŽBA

⚠️ VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Pravidelně stroj kontrolujte a udržujte. Z důvodu bezpečnosti by měl všechny opravy provádět kvalifikovaný servisní technik.

⚠️ VAROVÁNÍ: Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto jsou vždy v provozním stavu. Aby nedošlo k vážnému úrazu, věňujte zvýšenou pozornost a péči údržbě, servisu, výměně žacího nebo jiného nástavce.

VAROVÁNÍ: Aby nedošlo k vážnému úrazu vyjměte před servisem, čištěním, výměnou nástavců nebo odstraněním materiálu nářadí akumulátor.

ČIŠTĚNÍ NÁŘADÍ

Nářadí čistěte vlhkým hadrem s neagresivním čisticím prostředkem.
■ Na plastové pouzdro nebo rukojeť nepoužívejte žádné silné čistící prostředky. Mohou být poškozeny některými aromatickými oleji, jako např. borovicovým nebo citronovým a rozpouštědly, jako např. petrolej. Vlhkost může rovněž způsobit riziko úrazu elektrickým proudem. Veškerou vlhkost setřete suchým měkkým hadrem.

EGO

■ K čištění větracích otvorů od nečistot a překážek na zadní části pouzdra použijte malý kartáč nebo proud vzduchu z malého vysavače.

SKLADOVÁNÍ NÁŘADÍ

■ Pokud strunovou sekačku nepoužíváte, vyjměte z ní akumulátor.
Nářadí před uskladněním řádně vyčistěte.
Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek.

Ochrana životního prostředí

Elektrické zařízení, nabíječku a baterie / nabíjecí baterie nevhazujte do domovního odpadu! Předejte tento výrobek autorizované recyklační společnosti ke tříděnému sběru. Elektrické nářadí musí být vráceno do zařízení k ekologické recyklaci.

ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM PŘÍČINA	ŘEŠENÍ
Strunová sekačka se nespustí.	K sekačce není připojen akumulátor.Bez elektrického kontaktu mezi sekačkou a akumulátorem.Akumulátor je vybitý.Páka pojistky a spoušť nejsou stisknuté současně.	Nasad’te akumulátor na sekačku.Vyjměte akumulátor, zkontrolujte póly a znovu jej nainstalujte.Nabijte akumulátor.Stlačte páku pojistky, držte ji a stisknutím spouště zapněte strunovou sekačku.
Pře sekání se strunová sekačka zastaví.	Na sekačce není namontovaný kryt, což má za následek přiliš dlouhou žací strunu a přetížení motoru.Je použita těžká žací struna.Hřídel motoru nebo strunová hlava jsou zablokované trávou.Motor je přetížen.Akumulátor strunové sekačky je příliš horký.Akumulátor je odpojený od nářadí.Akumulátor je vybitý.	Vyjměte ze sekačky akumulátor a namontujte kryt.Používejte výhradně nylonovou žací strunu s průměrem maximálně 2,0mm.Zastavte sekačku, vyjměte akumulátor a odstraňte trávu z hřídele motoru a strunová hlavy.Vytáhněte strunovou hlavu z trávy. Motor začne pracovat, jakmile odstraníte zatižení. Při sekání pohybujte strunovou hlavou v sekané trávě tam a zpět, délka pohybu by neměla přesáhnout délku 20cm v jednom tahu.Nechejte akumulátor nebo sekačku zchladnou dokud teplota neklesne pod 67 °C.Znovu nainstalujte akumulátor.Nabijte akumulátor.
Ze strunové hlavy se nevysouvá struna.	Hřídel motoru nebo strunová hlava jsou zablokované trávou.Na cívce není struna v dostatečné délce.Strunová hlava je znečištěná.Struna se na cívce zamotala.Struna je příliš krátká.	Zastavte sekačku, vyjměte akumulátor a odstraňte trávu z hřídele motoru a strunová hlavy.Vyjměte baterii a vyměňte strunu; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu.Vyjměte akumulátor, vyčistěte civku, držák civky a spodní část civky.Vyjměte akumulátor, vymotejte strunu z civky a znovu ji naviřte; dodržujte pokyny uvedené v části „VÝMĚNA STRUNY“ v tomto návodu.Vyjměte baterii, zatáhněte za struny a současně poklepejte na regulátor struny.

EGO

PROBLÉM PŘÍČINA	ŘEŠENÍ
Kolem strunové hlavy a pouzdra motoru se namotala tráva.	■ Sekání vysoké trávy na úrovn terénu.	■ Vysokou trávu sekejte shora dolů, pokaždé ne více než 20cm, aby nedocházelo k zamotání.
Struna neseče dobře.	■ Vyžínací kotouč na okraji krytu se ztupil.	■ Nabruste vyžínací kotouč pilníkem nebo jej vyměňte za nový.

ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.com.

PREČÍTAJTE SI VŠETKY POKYNY!

PREČÍTAJTE SI NÁVOD NA OBSLUHU.

Bezpečnostné upozomenie

Používatel' si musí prečítat' návod na obsluhu, aby znížil riziko úrazu.

Spätný ráz - Upozornite obsluhu na nebezpečenstvo spätného rázu.

Priemer - Priemer nylonovej rezacej struny

1. Spúšťač
2. Zadná rukovat'
3. Poistná páčka
4. Prepínač rýchlosti

5. Mäkké puzdro

6. Nastavitelná predná pomocná rukovät

7. Strunová hlava (rezacia hlava)
8. Gombík hlavy
9. Strunová čepel'
10. Chranič
11. Vysunovací mechanizmus
12. Elektrické kontakty
13. Západka
14. Tlačidlo na uvol'nenie batérie

ZOSTAVA

ROZLOŽENIE HRIADEL'A

D-1	Predná pomocná rukovát D-4 Krídlová matica
D-2	Poistná páčka H-1 Mäkké puzdro
D-3	Upínací Blok	H-2 Varovný štítok

Zarovnajte výčnelky na batérii s montážnymi drážkami a zatlačte akumulátor nadol, kým nebudete počut „cvaknutie“. (obr. J)

Odpojenie

Uvol'nite poistnú páčku a vypínač.

VAROVANIE: Pri montáži alebo ostrení chrániča alebo pri výmene čepele vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráněte si ruky pred porezaním.

Po každom použití vyčistite kosačku.

S-1 Západka T-1 Zářez
S-2 Drážka T-2 Očko
