Produkttype	Trådløs kantklipper
Merke	EGO
Modell	ST1300ES
Vekt (uten batteri)	2,76 kg
Klippebredde	33 cm
Diameter på klippetråd	2,0 mm (nylon twist)
Tomgangshastighet (høy / lav)	6500 o/min / 5200 o/min
Nominell spenning	56 V
Målt lydeffektnivå (LWA)	92,1 dB(A) (K=1,6 dB(A))
Garantert lydeffektnivå	94 dB(A)
Lydtrykknivå ved øret (LPA)	72,6 dB(A) (K=2,5 dB(A))
Vibrasjon fremre håndtak (ah)	3,3 m/s² (K=0,9 m/s²)
Vibrasjon bakre håndtak (ah)	1,9 m/s² (K=1,5 m/s²)
Anbefalt brukstemperatur	0°C – 40°C
Anbefalt lagringstemperatur	-20°C – 70°C
Klippemekanisme	Slagmating (bump feed)
Batteritype	Lithium-ion 56 V (kompatible EGO-modeller)
Pakningsinnhold	Kantklipper, beskyttelsesdeksel, fremre hjelpehåndtak, låsehendel, nøkkel, skruer, bruksanvisning
Garantert lydeffektnivå (2000/14/EF)	94 dB(A)
Garanti	Se nettsiden egopowerplus.com

Ofte stilte spørsmål - ST1300ES EGO

Hvordan montere beskyttelsesdekselet på ST1300ES?

Rett hullene i dekselet mot hullene i skaftbasen, og fest det med de medfølgende skruene. Kontroller at det er riktig orientert (ikke monter opp ned). Bruk hansker ved håndtering av trådkutterbladet.

Hvilken type og diameter på klippetråd skal jeg bruke?

Bruk kun klippetråd av nylon twist med maksimal diameter 2,0 mm. For tykk eller uegnet tråd kan skade verktøyet.

Hvordan forlenge klippetråden uten å slå av verktøyet?

Mens motoren går, slå forsiktig slagknappen (bump feed) i bakken. Dette frigjør ny tråd. Advarsel: for lang tråd kan overbelaste motoren.

Hvordan bytte klippetråd?

To metoder: enten vikle 5 meter ny tråd på spolen (se trinnene i manualen), eller monter en ferdigviklet spole (ref. AS1302). Forsikre deg om at tappene i bunnen låses riktig.

Hvorfor starter ikke kantklipperen?

Mulige årsaker: batteri ikke satt inn eller utladet, dårlig elektrisk kontakt, eller begge spakene (utløser + avtrekker) ikke trykket inn samtidig. Kontroller batteri, kontakter og startprosedyre.

Hva gjør jeg hvis verktøyet stopper under bruk?

Stopp kan skyldes overbelastning (for høyt gress), utladet eller overopphetet batteri, eller blokkert hode. Reduser klippebelastningen, la det kjøle seg ned, rengjør gress som er viklet rundt akselen.

Hvordan rengjøre og vedlikeholde kantklipperen?

Rengjør med en fuktig klut og mild såpe. Må aldri senkes i vann. Bruk en liten børste til ventilasjonsåpningene. Slip trådkutterbladet jevnlig med en fil.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid vernebriller med sidebeskyttelse, hørselvern, hansker, sklisikre sko og lange bukser. Personer med pacemaker bør konsultere lege før bruk.

Hvordan oppbevare ST1300ES?

Fjern batteriet, rengjør verktøyet, og oppbevar det på et tørt, ventilert sted, utilgjengelig for barn. Unngå ekstreme temperaturer og kjemiske stoffer (gjødsel, bensin).

Hvor finner jeg garanti og reservedeler?

Se nettsiden egopowerplus.com for garantivilkår. Reservedeler (spole, hode, blad, osv.) er tilgjengelige hos din EGO-forhandler. Bruk kun identiske deler.

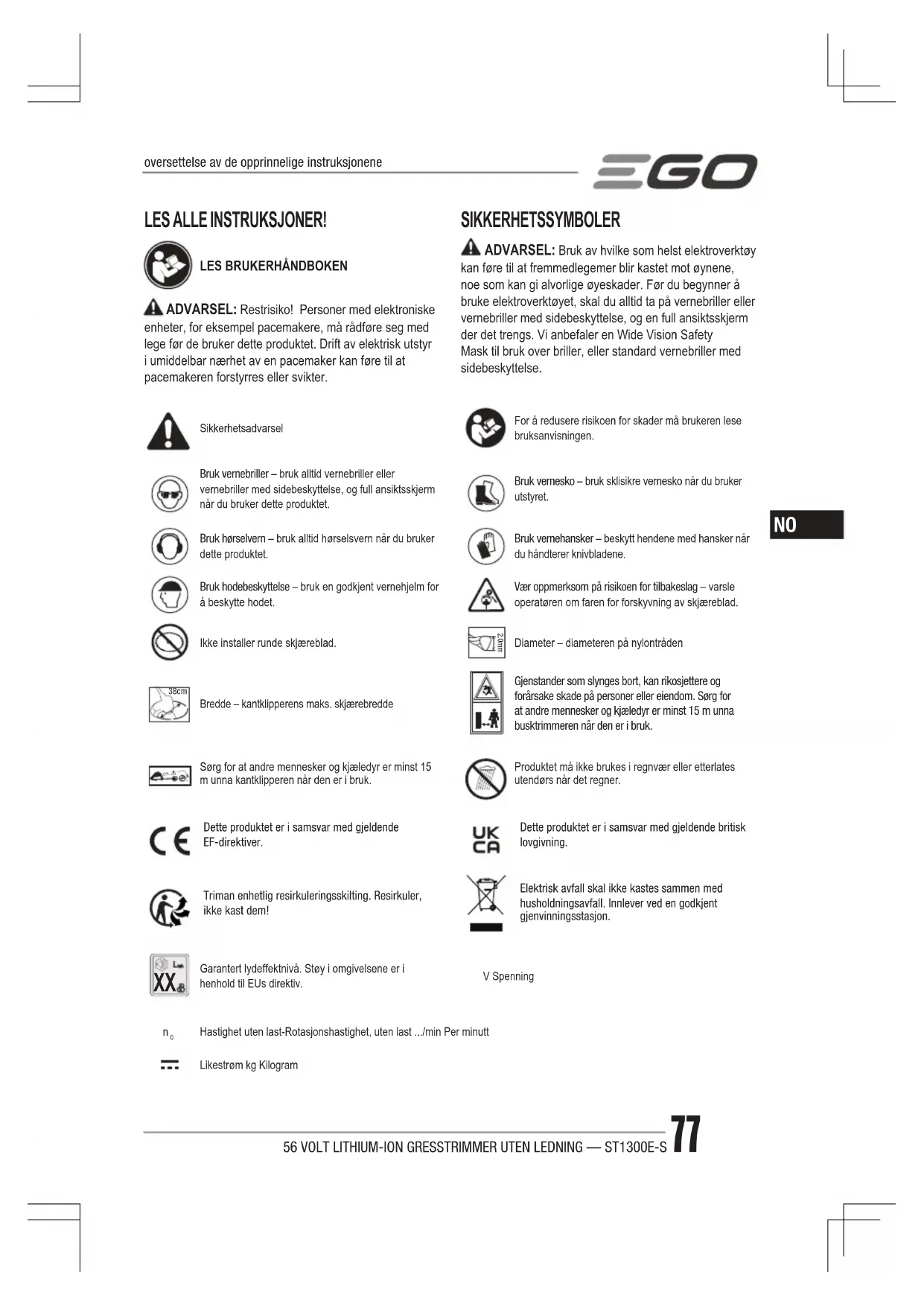

BRUKSANVISNING ST1300ES EGO

ADVARSEL: Fjern altid batteripakken fra

ADVARSEL: Restrisiko! Personer med elektroniske enheter, for eksempel pacemakere, må rådføre seg med lege før de bruker dette produktet. Drift av elektrisk utstyr i umiddelbar nærhet av en pacemaker kan føre til at pacemakeren forstyrres eller svikter.

Sikkerhetsadvarsel

Bruk vemebriller – bruk alltid vernebriller eller vernebriller med sidebeskyttelse, og full ansiktsskjerm når du bruker dette produktet.

Bruk hørselvem – bruk alltid hørselsvern när du bruker dette produktet.

Bruk hodebeskyttelse – bruk en godkjent vernehjelm for å beskytte hodet.

Ikke installer runde skjæreblad.

Bredde – kantklipperens maks. skjærebredde

Triman enhetlig resirkuleringsskilting. Resirkuler, ikke kast dem!

Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.

SIKKERHETSSYMBOLER

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en Wide Vision Safety Mask til bruk over briller, eller standard vernebriller med sidebeskyttelse.

For å redusere risikoen for skader må brukeren lese bruksanvisningen.

Bruk vernesko – bruk sklisikre vernesko när du bruker utstyret.

Vær oppmerksom på risikoen for tilbakeslag – varsle operatøren om faren for forskyvning av skjæreblad.

Produktet må ikke brukes i regnvær eller etterlates utendørs när det regner.

Elektrisk avfall skal ikke kastes sammen med husholdningsavfall. Innlever ved en godkjent gjenvinningsstasjon.

V Spenning

n_0

Hastighet uten last-Rotasjonshastighet, uten last .../min Per minutt

Likestrøm kg Kilogram

SPESIFIKASJONER

Spenning 56 V		---
Hastighet uten last		Høy: 6500 /minLav: 5200 /min
Kuttemekanisme Støthode
Kutteline-type		2,0mm Nylonvri linje
Klippebredde 33 cm
Anbefalt driftstemperatur 0°C-40°C
Anbefalt lagringstemperatur -20°C-70°C
Vekt (uten batteripakke) 2,76 kg
Målt lydeffektnivå L_WA		92,1 dB(A)K=1,6 dB(A)
Maksimal lydtrykknivå vedbrukerens øre L_PA		72,6 dB(A)K=2,5 dB(A)
Garantert lydeffektnivå L_WA (målt i henhold til 2000/14/EC)		94 dB(A)
Vibrasjon a_h	Fremre hjelpehåndtak	3,3 m/s ^2 K=0,9 m/s ^2
	Bakre håndtak	1,9 m/s ^2 K=1,5 m/s ^2

Den deklarerte totale vibrasjonsverdien er målt i overensstemmelse med en standard testmetode, og kan brukes til å sammenligne ett verktøy med et annet;
Den deklarerte totale vibrasjonsverdien kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren, skal det brukes hansker og hørselsvern under de faktiske bruksforholdene.

PAKKELISTE (Fig. A1)

BESKRIVELSE

KJENN GRESSTRIMMEREN DIN (Fig. A1)

1. Utløser
2. Bakhåndtak
3. Låsespak
4. Justeringsbryter for hastighet
5. Myk slire
6. Justerbart fremre hjelpehändtak

7. Støthode (kuttehode)

8. Bump-knapp

9. Linekuttingsblad
10. Skjerming
11. Utkastingsmekanisme
12. Elektriske kontakter
13. Lås
    14 Batteriutløsningsknapp

MONTERING

UTBRETTING AV SKAFTET

ADVARSEL: Ikke hold skaftet ved skjøtene for å unngå å klemme hendene eller fingrene.

ADVARSEL: Ikke prøv å starte trimmeren før akselen har blitt låst. Brett skaftet forsiktig ut, sørg for at kabelen er inne i akselen, og lås den med to skruer med den medfølgende skiftenøkkelen (Fig.B1 & B2).

MONTERING AV SKJERMEN

Juster skjermmonteringshullene med monteringshullene og lås skjermen på skaftbasen med de to skruene. Sørg for at skjermen er festet slik fig. C viser. Omvendt festing kan forårsake stor skade!

MONTERING OG JUSTERING AV FREMRE HJELPEHÅNDTAK

Skyv det fremre hjelpehåndtaket på skaftet (fig. E), og sett klemblokken inn i håndtakssporet (fig. F). Monter låsepålen og lås med vingemutteren (fig. G). Sekvensen gjøres som vist i fig. D. Til slutt justeres det fremre hjelpehåndtakets posisjon slik at den fremre armen din er rett når du bruker trimmeren (fig. H) og deretter låses spaken på låsepålen (fig. I).

Fig. D og H delebeskrivelse, se nedenfor:

D-1	Fremre hjelpehändtak D	4 Vingemutter
D-2	Låsepåle	H-1 Mykt erme
D-3	Klemmeblokk	H-2 Advarselsetikett

MERK: Det fremre hjelpehåndtaket vris oppover slik at det peker mot toppen av håndtaket.

ADVARSEL: Det fremre hjelpehändtaket skal bare festes i fronten av den myke hylsen på skaftet.

ADVARSEL: Verktøyet kan ikke brukes uten hvis det fremre hjelpehåndtaket er skikkelig festet.

DRIFT

ADVARSEL: Ikke la fortrolighet med dette produktet gjøre deg uforsiktig. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.
ADVARSEL: Bruk alltid vernebriller med sidebeskyttelse. Sammen med hørselsvern. Unnlatelse av å gjøre dette kan resultere i at gjenstander som blir kastet kommer inn i øynene, og andre mulige og alvorlige skader.
ADVARSEL: Ikke bruk tilbehør eller deler som ikke er anbefalt av produsenten av produktet. Bruk av tilbehør eller deler som ikke er anbefalt kan føre til alvorlige personskader.
ADVARSEL: Bruk bare gresstrimmeren din när den er utstyrt med riktig kutteline, for å klippe gress og lignende materiale.

Du kan bruke dette produktet til de formålene som er oppført nedenfor:

Trimming: brukes for å fjerne gress og ugress inntil vegger, gjerder, trær og grenser.

Kutting: brukes for å klippe gress som er vanskelig å komme til med en vanlig gressklipper.

MERK: Verktøyet skal bare brukes til det foreskrevne formålet sitt. All annen bruk, for eksempel kantklipping, anses for å være misbruk

AV-/PÅSETTING AV BATTERIPAKKEN

Lad helt opp før første gangs bruk.

Bruk kun med batteripakker og ladere som oppført i fig. A2

Feste

Juster batteririllene sammen med monteringssporene, og trykk batteripakken ned til du hører et „klikk“. (fig. J)

Løsning

Trykk ned batteriutløserknappen, og trekk batteripakken ut slik fig. K viser.

HVORDAN HOLDE GRESSTRIMMEREN

ADVARSEL: Kle deg riktig for å redusere risikoen for skader når du bruker dette verktøyet. Ikke bruk löstsittende klær eller smykker. Bruk vernebriller og øre/hørselsvern. Bruk tunge og lange bukser, støvler og hansker. Ikke bruk korte bukser eller sandaler, og ikke gå barbent.

Før du bruker den, må trimmeren holdes med begge hender, en hånd på det bakre håndtaket og den andre på det fremre hjelpe håndtaket, som skal være rett (fig. L). Så sjekker du at du har balansert fotfeste og en skikkelig kutteavstand, uten at operatøren bøyer seg.

START/STOPP AV GRESSTRIMMEREN

For å starte

Trykk ned läsespaken, og hold den i den posisjonen. Trykk på avtrekkeren for å slå på gresstrimmeren som Fig. M viser.

For å stoppe

Slipp låsespaken og avtrekkeren.

MERK: Motoren har to hastigheter for skjæring: posisjon «1» for lavere hastighet og posisjon «2» for høy hastighet, som fig. M viser. Bare trykk justeringsbryteren for hastighet til passende stilling under kuttingen.

Fig. M delebeskrivelse, se nedenfor:

M-1 Posisjon 1

M-2 Posisjon 2

ADVARSEL: Batteripakken må alltid fjernes fra gresstrimmeren under pauser og etter endt arbeid.

BRUKE GRESSTRIMMEREN

ADVARSEL: For å unngå alvorlige personskader skal det brukes briller eller vernebriller hele tiden mens du bruker denne enheten. Bruk en ansiktsmaske eller støvmaske i støvete omgivelser.

Rydd området som skal skjæres før hver bruk. Fjern alle gjenstander så som steiner, knust glass, spiker, ståltråd, eller line som kan kastes eller bli viklet inn i kuttedeler. Se til at området er fritt for barn, tilskuere og dyr. Minimum er at alle barn, tilskuere og dyr er minst 15m unna; det kan fremdeles være fare for at forbipasserende treffes av gjenstander som slynges ut. Tilskuere bør oppmuntres til å bruke vernebriller. Hvis du blir kontaktet, stopper du motoren og kutteutstyret umiddelbart.

Før hver bruk skal det sjekkes etter skadede/slitte deler

Sjekk støthodet, skjermen og det fremre hjelpehåndtaket, og bytt de delene som har sprekker, er vridd, bøyd eller skadet på noen måte.

ADVARSEL: Alltid bruk hansker ved montering av skjermen eller bytte av bladet. Vær forsiktig med bladet på skjermen, og beskytt hånden mot kutt.

Etter hver bruk, skal trimmeren rengjøres.

⚠ FORSIKTIG: Hindringer i ventilene vil hindre luft fra å komme inn i motorhuset, og resultere i overoppheting eller skade på motoren.

■ Verktøyet skal bare rengjøres med mild såpe og en fuktig klut. Aldri la væske komme inn i verktøyet; aldri dypp noen del av verktøyet i væske.
- Hold lufteventiler i motorhuset og skaftet frie for rusk til enhver tid

ADVARSEL: Bruk aldri vann til rengjøring av trimmeren din. Unngå å bruke løsemidler når plastdeler skal rengjøres. De fleste plasttyper er utsatt for skader fra ulike typer kommersielle løsemidler. Bruk rene kluter for å fjerne skitt, støv, olje, fett, etc.

JUSTERING AV KUTTELINELENGDEN

Støthodet gjør at brukeren kan frigjøre mer kutteline uten å stoppe motoren. Etter hvert som linen blir frynset eller slitt, kan ekstra linje frigis med et lett trykk på støtknotten mot bakken under bruk av trimmeren (se fig.N).

MERK: Lineutslippet blir vanskeligere ettersom kuttelinen blir kortere.

ADVARSEL: Ikke fjern eller endre linekuttingsbladets montering. Overdreven linelengde vil føre til at motoren overopphetes og kan resultere i alvorlig personskade.

BYTTE AV LINE

MERK: Bruk alltid anbefalt type nylontrad med en diameter pa maks. 2,0 mm. Bruk av andre tradtyper enn den som er spesifisert, kan fore til at busktrimmeren blir overopphetet eller skadet.

ADVARSEL: Aldri bruk metallforsterket linje, wire, tau, etc. Disse kan knekke av og bli farlige prosjektiler.

Det finnes to metoder for å bytte trimmerlinen:

1. Vikle spolen med ny linje.
2. Installer en ferdig innrullet spole (AS1302, om nødvendig, tilgjengelig fra forhandler).

Vikle spolen med ny line

Trykk på de to utløsertappene på spolebasen, og trekk spoleholderen ut (fig. 0). Ta ut ca 5m ny kutteline. Brett og vikle den på skjeen slik fig. P og Q viser. Deretter plasseres linen gjennom de to motsatte hakkene i skjeen (fig. R) og skjeen settes i holderen sin med hakkene på linje med holdemaljene (fig. T). Til slutt justeres holdersporene inn med tappene på skjebasen, og holderen trykkes jevnt ned, samtidig som man sikrer at den knepper på plass (fig. S).

MERK: Spoleholderen skal alltid rengjøres, samt spole og spolebasen før man remonterer trimmerhodet. Sjekk spoleholderen, spolen og spolebasen for slitasje. Om nødvendig byttes slitte deler.

MERK: Unnlatelse av å vikle linen i retningen som er merket, vil føre til at trimmerhodet fungerer feil.

Installere en ferdig opprullet spole

K Trykk på de to utløsertappene på spolebasen, og trekk spoleholderen ut (fig. 0). Deretter plasseres en ferdig innrullet spole inn i holderen med hakkene på linje med holdemaljene (fig. T). Til slutt justeres holdersporene inn med tappene på skjebasen, og holderen trykkes jevnt ned, samtidig som man sikrer at den knepper på plass (fig. S).

Fig. S og T delebeskrivelse, se nedenfor:

S-1	Fane T-1 Innsnitt
S-2	Hull T-2 ∅yehull

MERK: Pass på at tappene på spolebasen klikker på plass, ellers vil spolen komme ut under drift.

VEDLIKEHOLD

ADVARSEL: Ved service skal det bare brukes originale reservedeler. Inspiser og vedlikehold maskinen regelmessig. For sikre både sikkerheten og påliteligheten, skal alle reparasjoner utføres av en kvalifisert servicetekniker.
ADVARSEL: Batteriverktøy trenger ikke å være koblet til et strømuttak; derfor er de alltid klare til bruk. For å unngå alvorlig personskade, skal det tas ekstra forholdsregler og utvises forsiktighet når du utfører vedlikehold, service eller bytting av kutteutstyr eller annet tilbehør.
ADVARSEL: For å unngå alvorlig personskade, tas batteriet ut av verktøyet før service, rengjøring, bytte av tilbehør eller fjerning av materiale fra enheten.

RENGJ∅RING AV ENHETEN

■ Rengjør enheten med en fuktig klut og mildt rengjøringsmiddel.
Ikke bruk sterke vaskemidler på plasthuset eller håndtaket. De kan bli skadet av visse aromatiske oljer, slik som furu og sitron, og av løsemidler som parafin. Fuktighet kan også føre til fare for støt. Tørk av eventuell fuktighet med en myk, tørr klut.
■ Bruk en liten pensel eller luftutslippet fra en liten støvsugerbørste til å holde luftventilene fri for hindringer på det bakre huset.

LAGRING AV ENHETEN

■ Fjern batteripakken fra trimmeren när den ikke er i bruk.
■ Rengjør verktøyet grundig før lagring.
- Lagre enheten tørt og godt ventilert, låst inne eller høyt oppe, og utilgjengelig for barn. Ikke oppbevar enheten på eller nær gjødsel, bensin eller andre kjemikalier.

Beskytt miljøet

Elektrisk utstyr, batteriladere og batterier / oppladbare batterier må ikke kastes i husholdningsavfallet! Ta med dette produktet til autorisert gjenvinning, og gjør det tilgjengelig for separat innsamling. Elektriske verktøy må returneres til et egnet resirkuleringsanlegg.

FEILSÖKING

PROBLEM ÅRSAK L∅SNING
Linetrimmeren vil ikke starte.	Batteripakken er ikke festet til trimmeren.Ingen elektrisk kontakt mellom trimmeren og batteriet.Batteripakken er tom.Låsespaken og utløseren ble ikke trykket inn samtidig.	Fest batteripakken til trimmeren.Fjern batteriet, sjekk kontakter og installer batteripakken.Lad opp batteripakken.Trykk ned låsespaken og hold den inne, og trykk deretter på utløseren for å starte gresstrimmeren.
Gresstrimmeren stopper under trimmingen.	Skjermen er ikke montert på trimmeren, noe som resulterer i altfor lang kutteline og overbelastning av motoren.Tung kutteline brukes.Motorakselen eller trimmerhodet er tettet av gress.Motoren er overbelastet.Batteripakken eller gresstrimmeren er for varm.Batteripakken er koblet fra verktøyet.Batteripakken er tom.	Ta ut batteripakken og fest skjermen på trimmeren.Brukes bare med nylonkutteline med 2,0mm diameter eller mindre.Stopp trimmeren, ta ut batteriet, og fjern gress fra motorakselen og trimmerhodet.Fjern trimmerhodet fra gresset. Motoren vil begynne å arbeide igjen straks belastningen er fjernet. Når du kutter, flyttes trimmerhodet inn og ut av gresset som skal klippes, og ikke fjern mer enn 20cm lengde i et enkelt kutt.La batteripakken eller trimmeren kjøle seg nec til temperaturen synker under 67 °C.Installer batteripakken på nytt.Lad opp batteripakken.
Trimmerhodet vil ikke slippe ut line.	Motorakselen eller trimmerhodet er tettet av gress.Det er ikke nok line på spolen.Trimmerhodet er skittent.Linen er vaset sammen på spolen.Linen er for kort.	Stopp trimmeren, ta ut batteriet, og fjern gress fra motorakselen og trimmerhodet.Ta ut batteriet og sett på kuttelinen i henhold til avsnittet «LINEBYTTE» i denne bruksanvisningen.Ta ut batteriet og rengjør spolen, spoleholderen og spolebasen.Ta ut batteriet, fjern linen fra spolen og spol den tilbake; følg avsnittet «LINEBYTTE» i denne bruksanvisningen.Ta ut batteriet og trekk linene mens du vekselvis trykker ned på og slipper støtknotten.
Gress vikler seg rundt trimmerhodet og motorhuset.	■ Klipping av høyt gress på bakkenivå.	■ Klipp høyt gress fra toppen og ned, og ikke fjerer enn 20cm i hver passering, for å hindre opphopning.
Linen kutter ikke bra.	■ Linekappskiven på kanten av skjermen har blitt sløv.	■ Skjerp linekappskiven med en fil, eller bytt de ut med en ny.

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.com for å se fullstendige vilkår og betingelser for EGO-garantireglene.
