РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BCX3800E EGO

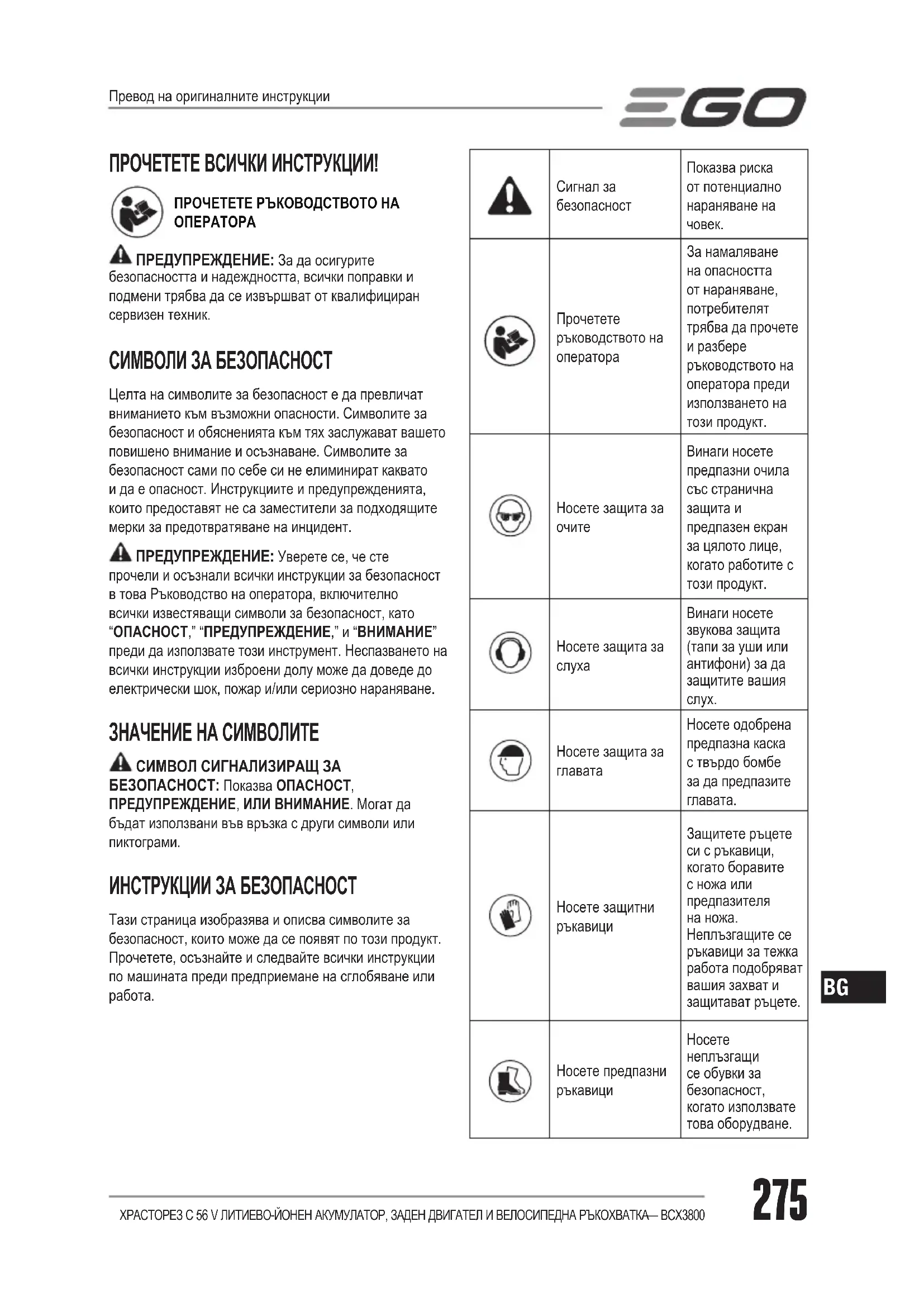

ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛИ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да превличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Показва ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ, ИЛИ ВНИМАНИЕ. Могат да бъдат използвани във връзка с други символи или пиктограми. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване или

безопасност Показва риска от потенциално нараняване на

За намаляване на опасността от нараняване, потребителят трябва да прочете

ръководството на оператора преди използването на този продукт. Носете защита за

Винаги носете предпазни очила със странична

предпазен екран за цялото лице, когато работите с този продукт. Носете защита за

Винаги носете звукова защита (тапи за уши или антифони) за да защитите вашия

Носете одобрена предпазна каска с твърдо бомбе за да предпазите

Защитете ръцете си с ръкавици, когато боравите

Неплъзгащите се ръкавици за тежка работа подобряват вашия захват и защитават ръцете. Носете предпазни

се обувки за безопасност, когато използвате това оборудване. Превод на оригиналните инструкцииХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

Пазете се от тласкане на ножаПредупредете оператора за опасност от тласкане на ножа.Дръжте околните хора надалеч поради рикошетИзхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността. Уверете се, че други хора и домашни любимци спазват достатъчно разстояние от храстореза, когато го използвате. 15m Дръжте околните хора надалечУверете се, че други хора и домашни любимци спазват поне 15 м разстояние от тримера, когато го използвате.Без кръгъл ножНе монтирайте кръгли режещи ножове.Не излагайте на Не използвайте в дъжд или не го оставяйте навън, когато вали. Този продукт е в съответствие с приложимите директиви на ЕС. WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.V Волта НапрежениеПостоянен токВид или характеристика на тока

Скорост без натоварванеСкорост на въртене без товар min

на минута Обороти в минута ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.Запазете всички предупреждения и инструкции за бъдеща справка.Терминът “Електрически инструмент” в предупрежденията се отнася до захранвани от мрежата (кабелни) електрически инструменти или захранвани чрез батерия (безкабелни) електрически инструменти. БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА ◾ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. ◾ Не работете с електроинструменти в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Електрическият инструмент създава искра, която може да възпламени праха или изпаренията. ◾ Дръжте на разстояние децата и страничните лица, докато работите с електрически инструмент. Разсейването може да причини загуба на контрол.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

ЛИЧНА БЕЗОПАСНОСТ ◾ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване. ◾ Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. ◾ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки инструмента. Носейки инструмента, докато пръстът ви е на спусъка или подаването на захранване на инструменти, които са с включен прекъсвач е предпоставка за инциденти. ◾ Извадете всеки регулиращ ключ или гаечен ключ, преди да включите захранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване. ◾ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по- добър контрол върху електрическия инструмент в непредвидени ситуации. ◾ Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата, дрехите и ръкавиците далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части. ◾ Ако са предоставени устройства за сварване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за прах може да намали рисковете свързани с прах. ◾ Не позволявайте на рутинността придобита от честата употреба на инструмента да позволи да станете небрежни и да игнорирате принципите за безопасност на инструмента. Небрежно действие може да причини сериозно нараняване за части от

◾ Не пресилвайте електрически инструмент. Използвайте правилния електрически инструмент за вашата работа. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно при капацитета за който е проектиран. ◾ Не използвайте електрическия инструмент ако ключът не го включва или изключва. Всеки електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде

◾ Дръжте свободния електрически инструмент извън достъпа до деца и не позволявайте хора, които не са запознати с електрическия инструмент или тези инструкции да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители. ◾ Поддръжка на електрически инструменти и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на електрическия инструмент. При повреда ремонтирайте инструмента преди употреба. Много инциденти са причинени от лошо поддържани електрически инструменти. ◾ Дръжте режещите инструменти остри и чисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. ◾ Използвайте електрическия инструмент, аксесоарите, частите на инструмента и т.н в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни

◾ Дръжте ръкохватките и местата за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация. ◾ Дръжте кабелите далеч от работната зона на инструмента. По време на работа кабелите може да са скрити от погледа ви и да бъдат срязани инцидентно от инструмента.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

УПОТРЕБА И ГРИЖА ЗА ИНСТРУМЕНТ С БАТЕРИЯ ◾ Презареждайте само с зарядно устройство определено от производителя. Зарядно устройство, което е подходящо за един тип акумулаторни батерии може да създаде риск от пожар, когато се използва с други акумулаторни

◾ Използвайте електроинструменти само със специфично обозначени акумулаторни батерии. Употребата на каквато и да е друга батерия може да създаде риск от нараняване или пожар. ◾ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на акумулаторната батерия може да причини изгаряния

◾ При условия на злоупотреба, течност може да се отдели от акумулаторната батерия; предотвратете контакт. Ако инцидентно възникне контакт, изплакнете с вода. Ако течност влезе в контакт с очите, допълнително потърсете медицинска помощ. Течност отделена от акумулаторната батерия може са предизвика възпаление или

◾ Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. ◾ Не излагайте батерията или инструмента на огън или прекомерна температура. Излагане на огън или температури над 100 °C може да причини експлозия. ◾ Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

◾ Обслужвайте вашия електрически инструмент чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасността на електрическия инструмент. ◾ Никога не поправяйте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервиз. ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдеща справка. Запазете всички предупреждения и инструкции за бъдеща справка.

◾ Прочете внимателно инструкциите. Запознайте се с управлението и правилната употреба на машината. ◾ Никога не позволявайте на хора или деца, които не са запознати с тези инструкции да използват уреда. Местните разпоредби могат да ограничат възрастта на оператора. ◾ Не забравяйте, че операторът или потребителят носи отговорност за злополуки или рискове по отношение на други хора или тяхното имущество.

◾ Никога не работете с машината, докато в близост има хора, особено деца или домашни любимци. ◾ Носете защита за очите и подсилени обувки по всяко време докато работите с машината. ◾ Разстоянието между машината и околните хора трябва да бъде минимум 15 м. ◾ Не използвайте никога машината, когато операторът е уморен, болен или под влияние на алкохол или други упойващи средства.

◾ Използвайте машината единствено на дневна светлина или при добра изкуствена светлина. ◾ Никога не работете с машината с повредени предпазители или екрани или без поставени предпазители или екрани. ◾ Включете мотора само, когато ръцете и краката са далеч от режещите средства. ◾ Винаги разединявайте машината от електрическото захранване (примерно махнете акумулаторната

◾ когато оставяте машината без надзор; ◾ преди почистване на задръстване;ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

◾ преди проверка, почистване и работа по

◾ след удряне на чужд предмет; ◾ когато машината започне да вибрира неестествено. ◾ Вземете предпазни мерки против контузии по краката и ръцете от средствата за рязане. ◾ Винаги бъдете сигурни, че вентилационните отвори са запазени чисти от отпадъци. ПОДДРЪЖКА И СЪХРАНЕНИЕ ◾ Разединете машината от електрическото захранване (примерно извадете батерията), преди да извършите работа по поддръжка или почистване. ◾ Използвайте единствено препоръчани от производителя резервни части и аксесоари. ◾ Проверявайте и поддържайте машината редовно. Ремонтирайте машината единствено в оторизиран

◾ Когато не е в употреба, съхранете машината извън достъпа на деца. ДРУГИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ◾ Избягвайте опасни среди– не използвайте ел. уреди във влажни или мокри места. ◾ Дръжте предпазителите по местата им в работно

◾ Дръжте ръцете и краката далеч от зоната на рязане. ◾ За да намалите риска от нараняване, никога не работете на стълба или на някаква друга несигурна упора. Никога не дръжте режещия блок над нивото на талията. ◾ Проверявайте режещия блок на чести кратки интервали по време на работа или незабавно, ако има забележима промяна в поведението при

◾ За най-добри резултати, вашата батерия трябва да се зарежда на места, където температурата е по- висока от 5° C и по-ниска от 40° C. Не я съхранявайте на открито или в превозни средства. ◾ Ако бъдете приближен от човек, спрете мотора и режещия блок. ◾ Предупредете оператора за опасност от тласкане на ножа (използвайте само с нож с 3 зъба). ◾ Тласкане на ножа може да се получи, когато въртящият се нож, влезе в контакт с предмет, който не може да отреже незабавно. ◾ Тласкането на ножа може да бъде достатъчно силно за да причини уредът и/или операторът да бъдат изхвърлени на всяка посока и вероятно да се загуби контрол върху уреда. ◾ Тласкането на ножа може да се случи без предупреждение, ако ножът се блъсне, заседне или се заклещи. ◾ Тласкането на ножа е по вероятно да се случи в зона, където е трудно да видите рязания материал. ◾ Не закачайте нож на уред, без правилно монтиране на всички необходими части. Неспазването за употреба на правилни части, може да причини излитане на ножа и сериозно да нарани оператора и/или околно стоящите. Изхвърлете от употреба ножове, които са огънати, деформирани, напукани, счупени или повредени по друг начин. Използвайте остър нож. Един тъп нож е по-склонен към засядане или тласкане (използвайте само нож с 3 зъба). ◾ Движещ се по инерция нож/корда, може да причини нараняване, тъй като продължава да се върти след като моторът е спрян или спусъкът е освободен. Упражнявайте правилен контрол, докато ножът/ кордата напълно спре да се върти. ◾ Използвайте единствено акумулаторни батерии EGO и зарядни устройства изброени по-долу: АКУМУЛАТОРНА

◾ Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. Бъдете подготвени за възможни опасности, дори когато инструментът не работи. Бъдете внимателни, когато извършвате поддръжка или обслужване. ◾ Не измивайте с маркуч, избягвайте попадане на вода в мотора и електрическите връзки. ◾ Ако настъпят събития, които не са засегнати в това ръководство, бъдете предпазливи и използвайте добра преценка. Свържете се с сервизния потребителски център на EGO за помощ. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ!ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

СПЕЦИФИКАЦИИ Режещ блокТримерна главаМетален нож с 3 Напрежение56V 56V Скорост без натоварване4000-5800 4000-5800 Препоръчителна работна температура: 0°C-40°CПрепоръчителна температура на съхранение: -20°C-70°CРежеща корда тип 2,4мм /Режещо острие / ABB1203Ширина на рязане 38см 30смТегло (без акумулаторна батерия)6,8кг 6,46кгИзмерено ниво на сила на звука L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Ниво на звуково налягане при ухото на оператора L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Гарантирано ниво на сила на звука L (съгласно 2000/14/EC)96dB(A) 98dB(A)Вибрации при a Лява ръкохватка1,9м/c² K=1,5м/c²1,9м/c² K=1,5м/c²Дясна ръкохватка1,5м/c² K=1,5м/c² 1,3м/c² K=1,5м/c² ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа. ОПАКОВЪЧЕН ЛИСТ ИМЕ НА ЧАСТ БРОЙЕлектрическа коса Нож с 3 зъба с лист Предпазител комплект

Външен фланец Ключ шестограм Мултифункционален гаечен ключ Подложка за бедро Ръководство на оператора

ЗАПОЗНАЙТЕ СЕ С ВАШИЯ ХРАСТОРЕЗ (Фиг. А) 1. Корда за тример2. Предпазител комплект3. Вал4. Спусък5. Бутон за отключване6. Крилчат болт7. Кука8. Цокъл9. Предпазна пластина10. Велосипедна ръкохватка11. Уплътняващ винт12. Отвор за заключване на щангата13. Режещ нож за кордата14. Предпазен аксесоар15. Нож с 3 зъба16. Капак за ножа17. Външен фланец18. Гайка19. Многофункционален гаечен ключ20. Ключ шестограм21*. Подложка за бедро (продава се отделно)ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

ПРЕДУПРЕЖДЕНИЕ: Никога не работете с инструмента без предпазителят да е здраво на местото си. Предпазителят трябва винаги да е на инструмента за да предпазва потребителя. ПРЕДУПРЕЖДЕНИЕ: Когато инструментът е оборудван с тримерна глава, предпазният аксесоар с корда - режещо острие трябва да бъде монтиран върху предпазителя. Неспазването на това ще доведе до твърде дълга режеща корда и претоварване на мотора. Не използвайте никога тримерната глава без предпазния аксесоар.

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с храстореза, докато частите не се подменят. Използването на храстореза с повредени или липсващи части може да доведе до сериозно лично нараняване. ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате храстореза или да създадете аксесоари, които не се препоръчват за употреба с този продукт. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици за тежки приложения, когато монтирате или снемате предпазителя, или когато извършвате някакво обслужване на ножа с 3 зъба/ножа за рязане на кордата. Внимавайте за ножа за рязане на кордата на предпазния аксесоар / ножа с 3 зъба и предпазвайте ръцете си от нараняване от двата ножа. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, което би могло да причини сериозно нараняване, винаги отстранявайте акумулаторния комплект от инструмента, когато монтирате части, извършвате настройки, почиствате или когато не се използва. ПРЕДУПРЕЖДЕНИЕ: Никога не работете с инструмента без предпазителят и велосипедната ръкохватка да са на мястото си. Неспазването може да доведе до възможно сериозно нараняване. МОНТИРАНЕ И РЕГУЛИРАНЕ НА ВЕЛОСИПЕДНАТА РЪКОХВАТКА Храсторезът се съхранява, както е показано на Фиг. В. Разхлабете първо крилчатия болт на свързващото съединение и след това вдигнете велосипедната ръкохватка на 180° около вала (Фиг. С), завъртете я на 90°, за да я насочите към ударната глава (Фиг. D). Накрая я придвижете назад и напред, за да достигнете комфортно работно положение и затегнете болта. БЕЛЕЖКА: Разрешена е само работа на машината с велосипедна ръкохватка перпендикулярна на вала. МОНТАЖ НА ПРЕДПАЗИТЕЛЯ Разхлабете и извадете двата винта от предпазителя (фиг. В), подравнете монтажните отвори на предпазителя с отворите за монтажния механизъм и след това захванете предпазителя в основата на щангата с двата винта, заедно с две пружинни шайби (фиг. F). ПРЕДУПРЕЖДЕНИЕ:Уверете се, че предпазителят е закрепен съгласно фиг. E и F, всяко закрепване на обратно ще причини голяма опасност! ПРЕДУПРЕЖДЕНИЕ: Когато храсторезът е оборудван с тримерна глава, предпазният аксесоар трябва да бъде монтиран върху предпазителя. Неспазването на това може да доведе до твърде дълга режеща корда и претоварване на мотора. СМЯНА НА ТРИМЕРНАТА ГЛАВА С НОЖА С 3

Запознайте се с тримерната глава, както е показано на Фиг. G. След това демонтирайте тримерната глава и монтирайте ножа с 3 зъба към храстореза.

1. Натиснете бутона за освобождаване на фиксатора на

макарата и извадете макарата, като я издърпате право навън (фиг. H1 и H2).

2. Завъртете възела на горния корпус, за да подравните

прореза във фланеца с отвора за закрепване на вала в предавателната кутия и вмъкнете стабилизатора в отвора (Фиг. H3).

3. Завъртете обхващащия гаечен ключ по часовниковата

стрелка, за да отстраните гайката и възела на горния корпус (Фиг. Н4).

4. Отстранете предпазния аксесоар като разхлабите трите

винта с шайби (Фиг. H5).

5. Ножът се доставя с капак. Преди монтиране на ножа

към храстореза, капакът трябва да бъде изваден, чрез изваждане на захващащата тел от куката на капака (фиг. I1).ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

За описание на частите на Фиг. G & I1 вижте долу: G-1 Вътрешен фланец G-6 Режеща корда G-2 Капак на фланеца G-7 Фиксатор на

G-4 Гайка I-1 Захващаща тел G-5 Пружина I-2 Кука БЕЛЕЖКА: За да се защитите срещу нараняване, трябва да носите ръкавици преди всяка работа с ножа с 3 зъба.

6. Монтирайте вътрешния фланец и капака на

че повърхността на ножа е изравнена с повърхността на издатината на външния фланец. Монтирайте външния фланец и гайката (Фиг. I3). Затегнете предварително гайката в посока ОБРАТНО НА ЧАСОВНИКА на ръка.

8. Поставете предавателната кутия върху твърда

повърхност за опора. С едната си ръка хванете пръта на храстореза, а с другата си ръка хванете мултифункционалния гаечен ключ, за да затегнете гайката, като следвате стрелката за посоката маркирана върху външния фланец (Фиг. I4). СМЯНА НА НОЖА С 3 ЗЪБА С ТРИМЕРНА ГЛАВА Запознайте се с ножа с 3 зъба, както е показано на Фиг. J1. След това демонтирайте ножа с 3 зъба и монтирайте тримерната глава към храстореза.

1. Завъртете ножа, за да подравните прореза

във фланеца с отвора за закрепване на вала в предавателната кутия и вмъкнете стабилизатора в

2. Поставете предавателната кутия върху твърда

повърхност за опора. С едната си ръка задръжте вала на храстореза, а с другата си ръка хванете многофункционалния гаечен ключ, за да разхлабите гайката по часовниковата стрелка.

3. Снемете гайката, външния фланец, ножа, капака

на вътрешния фланец и вътрешния фланец от храстореза (Фиг. J2). Фиг. J1, J3 и J7 описание на части виж долу: J-1 Вал J-6 Гайка J-2

J-3 Капак на фланеца J-8 Пружина J-4 Нож с 3 зъба J-9 Жлеб J-5 Външен фланец J-10 Ухо БЕЛЕЖКА: Когато ножът с 3 зъба не се използва, за да предотвратите нараняване на хора, монтирайте ножа с 3 зъба в неговия калъф.

4. Сглобете предпазния аксесоар към храстореза

като затегнете трите винта с шайби.

5. Монтирайте долния корпус към предавателната

кутия като затегнете гайката и поставите пружината на нейното място (Фиг. J3).

6. Сгънете и навийте кордата за тример на макарата,

както е показано на Фиг. J4. След това поставете краищата на кордата през двата противоположни жлеба на макарата (фиг. J5) и поставете макарата във фиксатора, като жлебовете са подравнени с ушите на фиксатора (фиг. J7). Накрая подравнете слотовете на фиксатора с щифтовете на основата на макарата и натиснете фиксатора равномерно надолу, като се уверите, че ще влезе на местото си (фиг. J6). БЕЛЕЖКА: Неспазването за навиване на кордата в посочената посока ще причини неправилна работа на главата на тримера.

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: Не използвайте други приставки или аксесоари, които не са препоръчани от производителя на този продукт. Употребата на приставки или аксесоари, които не са препоръчани, може да доведе до сериозно нараняване.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

ДЪРЖАНЕ НА ХРАСТОРЕЗА Преди да свържете акумулаторната раница с храстореза, сложете на гърба си своята акумулаторна раница и поставете подложката за бедро на сбруята за раницата като направите справка с ръководството BAX1500 и AHP1500. Монтирайте храстореза с подложката за бедро чрез свързване на куката към монтажния отвор (Фиг. K). Има 8 отвора на вала, изберете оптималния отвор за удобна работа. Хванете кордовия тример с двете си ръце от дясната страна на тялото си. Тримерната глава или ножът трябва да са успоредни на земята на правилно разстояние за рязане, без операторът да се навежда. Освобождаване на храстореза може да се постигне по два начина. Освободете катарамите за гръдния ремък и колана (Фиг. L1) или натиснете куката на подложката за бедро и я отстранете от монтажния отвор на вала. ПРЕДУПРЕЖДЕНИЕ: При възникване на авария освобождаването на катарамите за гръдния ремък и колана е методът за бързо освобождаване на храстореза. ПРЕДУПРЕЖДЕНИЕ: Не трябва да използвате единичен и двоен ремък за рамо с акумулаторна раница едновременно. За да инсталирате акумулаторна батерия (Фиг. L2) Подравнете ▲ на щепсела с ▲ на храстореза. Вмъкнете щепсела в машината, докато зеленото уплътнение напълно изчезне в контакта. За да извадите Освободете кабела на батерията от монтажния канал и издърпайте щепсела от храстореза. СТАРТИРАНЕ/СПИРАНЕ НА ХРАСТОРЕЗА За да стартирате Натиснете бутона за отключване до позиция “ON” (Фиг. M). Преместете малкия спусък нагоре и след това натиснете превключвателния спусък, за да стартирате храстореза. Различен натиск върху спусъка води до различна скорост на въртене на режещия блок. Фиг. L1 и М описание на части виж долу: L-1 Катарама за гръдния ремък M-1

M-2 Малък спусък L-3 Кука M-3 Превключвателен

За да спрете Отпуснете превключвателния спусък и натиснете бутона за отключване обратно към позиция “OFF”. ПРЕДУПРЕЖДЕНИЕ: Винаги изваждайте акумулаторната батерия от тримера по време на работни прекъсвания и след завършване на работата. УПОТРЕБА НА ХРАСТОРЕЗА ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с храстореза. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/слуха. Носете дебели, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете боси. Преди работа се огледайте, за да осигурите безопасна работна зона без други хора, животни и каквито и да било свободни предмети. Уверете се, че те са най-малко на 15 м. След това осигурете защита на очите, подходящо облекло и балансирана стойка. Преди всяка употреба проверявайте за повредени/ износени части. Проверете тримерната глава, ножа с 3 зъба, предпазителя, предпазния аксесоар и велосипедната ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин. Режещият нож за кордата на ръба на предпазния аксесоар може да се затъпи в течение на времето. Препоръчва се периодично да го заточвате с пила или да го подмените с нов нож. След всяка употреба почиствайте храстореза. ИЗПОЛЗВАНЕ С ТРИМЕРНА ГЛАВА Регулиране на дължината на режещата корда Главата на тримера позволява на оператора да отпусне повече режеща корда без да спира мотора. Когато кордата стане разкъсана или износена, може да бъде отпусната допълнителна корда чрез леко потупване в земята на бутона на главата.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

БЕЛЕЖКА: Освобождаването на корда ще стане по трудно, когато кордата стане твърде къса. ПРЕДУПРЕЖДЕНИЕ: Не премахвайте или променяйте устройството на режещия нож за кордата. Прекалената дължина на кордата ще причини прегряване на мотора и може да доведе до сериозно нараняване. ПОДМЯНА НА КОРДАТА ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте метално подсилена корда, жица или въже и др. Те могат да се счупят и да станат опасни летящи предмети.Натиснете бутона за освобождаване на фиксатора на макарата и издърпайте фиксатора на макарата навън (фиг. H1 и H2). Следвайте стъпка 6 на “СМЯНА НА НОЖА С 3 ЗЪБА С ТРИМЕРНА ГЛАВА” за да монтирате нова корда за тример към храстореза. Използване с метален нож с 3 зъба ПРЕДУПРЕЖДЕНИЕ: При рязане на диворастящи и шубрак, снижете въртящия се нож с 3 зъба надолу към растителността, за да постигнете отсичащ ефект. Използвайте храстореза като коса (замахвайте от дясно и от ляво) на нивото на земята. Не използвайте режещия блок над нивото на талията. ПРЕДУПРЕЖДЕНИЕ: Колкото по-високо е режещият блок от земята, толкова по-голям е рискът от нараняване от изхвърляне настрани на отрязъци. ПРЕДУПРЕЖДЕНИЕ: Когато режете млади насаждения или други дървени материали, до 2 см в диаметър, използвайте лявата страна на ножа, за да избегнете ситуации на тласкане на ножа. Не се опитвайте да режете дървесни материали с по-голям диаметър, тъй като ножът може да се захване или да издърпа храстореза напред. Това може да доведе до повреда на ножа или на храстореза, или загуба на контрол на храстореза, което да доведе до нараняване. ПРЕДУПРЕЖДЕНИЕ: Неправилната употреба на ножа може да причини напукване, нащърбване или счупване. Изхвърлените части могат сериозно да наранят оператор или близкостоящ. За да намалите риска от лично нараняване, изключително важно е да вземете следните предпазни мерки: ◾ Избягвайте контакт с твърди и солидни чужди тела като камъни, скали или парчета метал. ◾ Никога не режете дърво или храсти с диаметър на стъблото повече от 2 см. ◾ Проверявайте ножа на чести кратки интервали за признаци на повреда. Не продължавайте да работите с повреден нож. ◾ Заточвайте ножа редовно (когато е затъпен забележимо) и го дайте за балансиране, ако е необходимо (извършва се от квалифициран сервизен техник). Тласкане на ножа Упражнете изключително внимание, когато използвате ножа с 3 зъба в този инструмент. Тласкане на ножа е реакция, която може да се получи, когато въртящият се нож влезе в контакт с нещо, което не може да среже. Този контакт може да накара ножа да спре моментално и внезапно да "изтласка" инструмента далеч от обекта, който е ударил. Това действие може да е достатъчно силно, за да причини загуба на контрол на инструмента от оператора. Тласкането на ножа може да се случи без предупреждение, ако ножът се блъсне, заседне или се заклещи. Това е по вероятно да се случи в зона, където е трудно да видите рязания материал. За леснота на рязане и безопасност, захождайте от дясно на ляво към плевелите, които трябва да бъдат рязани с храстореза. В случай на среща с неочакван обект или дървен ствол, практиката може да минимизира тласкането на ножа.

ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайта всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността. ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

ОБЩА ПОДДРЪЖКА Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н. ПОЧИСТВАНЕ НА МАШИНАТА ◾ След всяка употреба на ножа с 3 зъба/тримерната глава почистете натрупванията, запушената почва или трева по ножа и предпазителя с мека четка. БЕЛЕЖКА: Когато режещият ножът се затъпи, моля дайте го за заточване на квалифициран сервизен техник или го подменете с нов нож, ако е необходимо. ◾ След всяка употреба на храстореза почиствайте режещия блок с помощта на мека кърпа с мек почистващ препарат. ◾ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа. ◾ Използвайте малка четка или малка прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса. СМАЗВАНЕ НА КОРПУСА НА РЕДУКТОРА За най-добра работа и по-дълъг живот смазвайте корпуса на редуктора със специална грес (по 4-5 грама всеки път) след всеки 50 часа работа. Специалната грес трябва да отговаря на следните изисквания.

1. Да отговаря на стандарта DIN51818: NLGI-1 степен

на проникване на конуса.

механично срязване, устойчивост на абразия и стабилност на оксидиране.

4. Работната температура трябва да бъде -40~180°C.

Отстранете щепсела на батерията и уплътняващия винт. Смажете корпуса на редуктора през отвора за смазване. ПРЕДУПРЕЖДЕНИЕ: Не смазвайте, докато храсторезът е все още свързан с батерията или

СЪХРАНЕНИЕ НА МАШИНАТА ◾ Извадете акумулаторната батерия от инструмента. ◾ Носете ръкавици за тежка употреба за да изчистите цялостно инструмента. ◾ Монтирайте капака на ножа към ножа с 3 зъба за безопасно съхранение (фиг.N). ◾ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте машината в близост или върху тор, бензин или други химикали. БЕЛЕЖКА: Не работете с вашата ножица за плет, когато режещите ножове са затъпени или повредени. Това може да причини претоварване и ще доведе до незадоволителни резултати при рязане. Опазване на околната среда Не изхвърляйте електрическо оборудване с общия боклук от домакинството, използвайте отделни сметосъбиращи съоръжения. Съгласно европейския закон 2012/19/ЕС, електрическо и електронно оборудване, което повече не може да се използва и съгласно европейското законодателство 2006/66/EО, дефектните или използваните акумулаторни батерии/ батерии трябва да се събират отделно. Ако се изхвърлят електрически уреди в сметища или бунища, опасни вещества могат да изтекат в подпочвените води и да попаднат в хранителната верига, като увредят вашето здраве и благосъстояние.ХРАСТОРЕЗ С 56 V ЛИТИЕВО-ЙОНЕН АКУМУЛАТОР, ЗАДЕН ДВИГАТЕЛ И ВЕЛОСИПЕДНА РЪКОХВАТКА — BCX3800

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ ПРОБЛЕМПРИЧИНА РЕШЕНИЕОтказ при стартиране. ◾ Акумулаторната батерия не е закрепена към храстореза или няма електрически контакт между храстореза и батерията. ◾ Извадете и поставете отново акумулаторната батерия към храстореза ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия с посоченото зарядно устройство. ◾ Бутонът за отключване не е натиснат на позиция “ON” (ВКЛ) преди натискане на лостовете за превключване. ◾ Преди използване на ножицата, потвърдете, че бутонът за заключване е отключен. Спира да работи. ◾ Акумулаторната батерия или храсторезът са твърде горещи. ◾ Позволете на акумулаторната батерия или ножицата да се охлади, докато температурата стане нормална. ◾ Храсторезът е претоварен. ◾ Машината ще се възстанови, когато натоварването е отстранено. За непрекъсната работа намалете натоварването на машината. ◾ Акумулаторната батерия е разединена от инструмента. ◾ Монтирайте отново акумулаторната батерия. ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия с посоченото зарядно устройство.Прекалени вибрации или шум ◾ Суха предавателна кутия ◾ Отстранете уплътняващия винт и добавете смазочно масло. ◾ Дебаланс на режещата корда. ◾ Леко чукнете бутона за отпускане на корда на земята, докато работите с тримера. ◾ Ножът с 3 зъба е огънат или повреден ◾ Поставете нов нож. Режещата корда не може да бъде освободена. ◾ Кордата в тримерната глава е свършила. ◾ Монтирайте нова режеща корда в храстореза. ◾ Режещата корда не е инсталирана ◾ Отстранете режещата корда и я монтирайте отново.

ГАРАНЦИОННА ПОЛИТИКА EGO Моля посетете уебсайта egopowerplus.com за пълните условия по гаранционната политика на EGO.OBREZIVAČ GRMLJA SA STRAŽNJIM MOTOROM I SKLOPOM DRŠKI I LITIJ-IONSKOM BATERIJOM NA 56 VOLTI BCX3800
