LIETOŠANAS INSTRUKCIJA BCX3800E EGO

BRĪDINĀJUMS. Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomaiņu veikt drīkst tikai kvalicēts apkopes tehniķis.

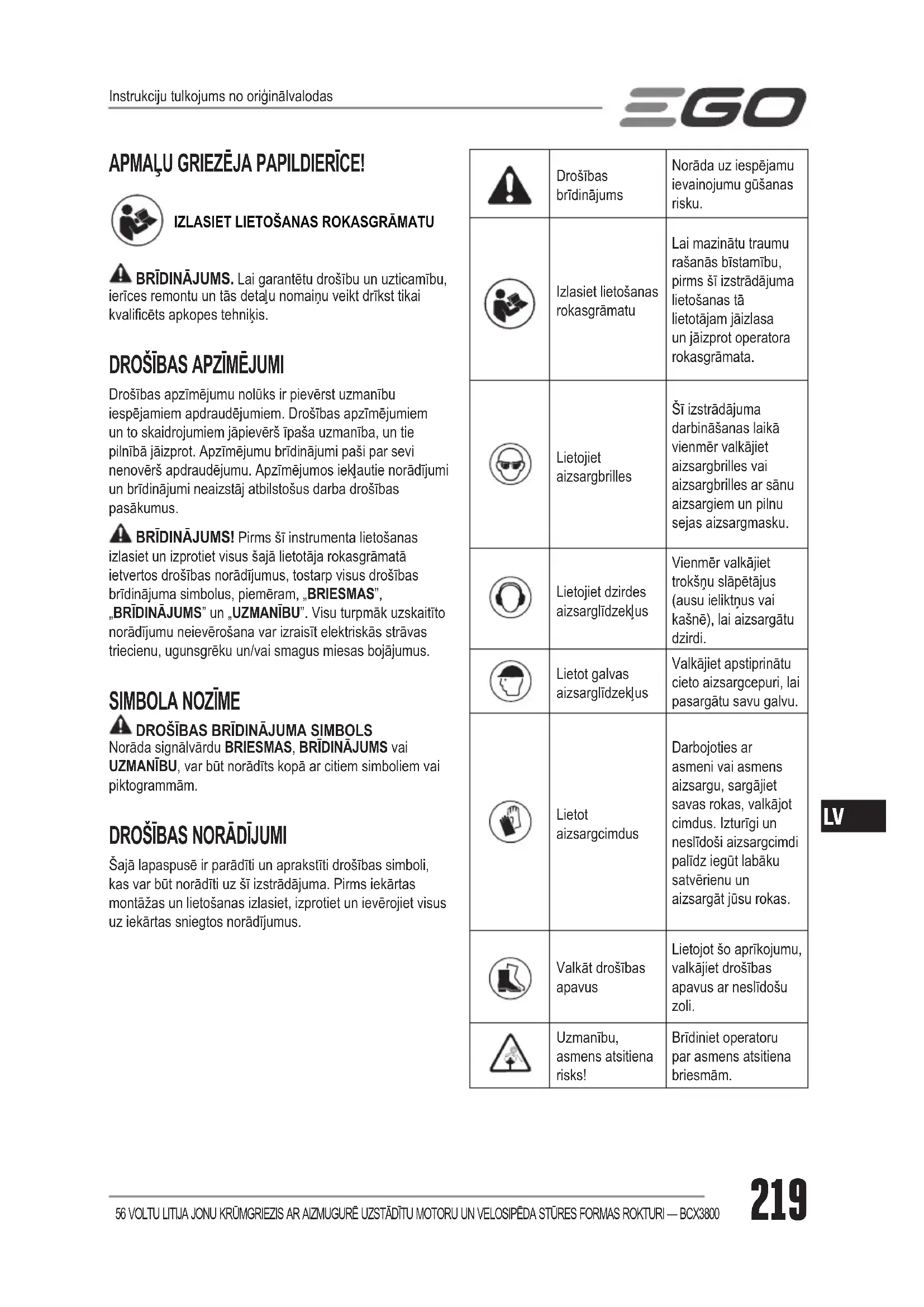

Drošības apzīmējumu nolūks ir pievērst uzmanību iespējamiem apdraudējumiem. Drošības apzīmējumiem un to skaidrojumiem jāpievērš īpaša uzmanība, un tie pilnībā jāizprot. Apzīmējumu brīdinājumi paši par sevi nenovērš apdraudējumu. Apzīmējumos iekļautie norādījumi un brīdinājumi neaizstāj atbilstošus darba drošības pasākumus. BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā lietotāja rokasgrāmatā ietvertos drošības norādījumus, tostarp visus drošības brīdinājuma simbolus, piemēram, „BRIESMAS”, „BRĪDINĀJUMS” un „UZMANĪBU”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai smagus miesas bojājumus.

Norāda signālvārdu BRIESMAS, BRĪDINĀJUMS vai UZMANĪBU, var būt norādīts kopā ar citiem simboliem vai piktogrammām.

Šajā lapaspusē ir parādīti un aprakstīti drošības simboli, kas var būt norādīti uz šī izstrādājuma. Pirms iekārtas montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz iekārtas sniegtos norādījumus. Drošības brīdinājums Norāda uz iespējamu ievainojumu gūšanas risku. Izlasiet lietošanas rokasgrāmatu Lai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot operatora rokasgrāmata. Lietojiet aizsargbrilles Šī izstrādājuma darbināšanas laikā vienmēr valkājiet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargmasku. Lietojiet dzirdes aizsarglīdzekļus Vienmēr valkājiet trokšņu slāpētājus (ausu ieliktņus vai kašnē), lai aizsargātu dzirdi. Lietot galvas aizsarglīdzekļus Valkājiet apstiprinātu cieto aizsargcepuri, lai pasargātu savu galvu. Lietot aizsargcimdus Darbojoties ar asmeni vai asmens aizsargu, sargājiet savas rokas, valkājot cimdus. Izturīgi un neslīdoši aizsargcimdi palīdz iegūt labāku satvērienu un aizsargāt jūsu rokas. Valkāt drošības apavus Lietojot šo aprīkojumu, valkājiet drošības apavus ar neslīdošu zoli. Uzmanību, asmens atsitiena risks! Brīdiniet operatoru par asmens atsitiena briesmām. Instrukciju tulkojums no oriģinālvalodas56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

Atsitiena risks! un Neļaut tuvoties nepiederošām personām!Lidojoši priekšmeti var atsisties un radīt miesas bojājumus vai kaitējumu īpašumam. Lietojot krūmgriezi, sekojiet, lai citi cilvēki un mājdzīvnieki neatrastos tā tuvumā. 15m Neļaut tuvoties nepiederošām personām!Lietojot auklas trimeri, sekojiet, lai citi cilvēki un mājdzīvnieki atrodas vismaz 15 m attālumā no tā.Nav paredzēts izmantot apaļas formas asmeniNeuzstādiet apaļās formas griešanas asmeņus.Sargāt no lietusNeizmantojiet lietū vai neatstājiet ārā, kamēr līst lietus. Šis izstrādājums atbilst piemērojamām EK direktīvām. EEIA Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Nogādāt uz pilnvarotu pārstrādes punktu.

TroksnisGarantētais akustiskās jaudas līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai.V Volti MinūtēLīdzstrāvaStrāvas veids vai raksturlielumi

Ātrums bez slodzesGriešanās ātrums bez slodzes min

Minūtē Apgriezieni minūtē

BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnas traumas.Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei.Brīdinājumos lietotais termins „elektroinstruments” attiecas uz elektriski darbināmu instrumentu, kura barošanu nodrošina elektrotīkls (ar elektrokabeli) vai akumulators (bez elektrokabeļa).

◾ Uzturiet darba zonu tīru un labi apgaismotu. Nesakārtotā un slikti apgaismotā darba zonā var notikt nelaimes gadījumi. ◾ Nedarbiniet elektroinstrumentu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus. ◾ Neļaujiet bērniem un klātesošajiem atrasties elektroinstrumenta tuvumā, kamēr tas darbojas. Apjukuma brīdī Jūs varat zaudēt vadību pār griezējinstrumentu.

◾ Darbinot elektroinstrumentu, esiet modri, pievērsiet uzmanību tam, ko Jūs darāt, un rīkojieties ar to saprātīgi. Nelietojiet elektroinstrumentu, ja esat noguris, atrodaties apreibinošo vielu vai alkohola iedarbībā vai lietojat medikamentus. Pat viens mirklis neuzmanības elektroinstrumenta lietošanas laikā var kļūt par cēloni nopietnām traumām. ◾ Izmantojiet individuālos aizsarglīdzekļus. Vienmēr valkājiet acu aizsarglīdzekļus. Ja tiek lietots darba specikai atbilstošs aizsargaprīkojums, piemēram, maska ar putekļu ltru, neslīdoši darba apavi, ķivere vai austiņas, samazinās traumu gūšanas risks. ◾ Novērsiet nejaušas ieslēgšanās iespējamību. Pirms instrumenta pievienošanas strāvas avotam un/vai akumulatoram pārliecinieties, vai slēdzis atrodas izslēgtā stāvoklī. Elektroinstrumentu pārvietošana, turot pirkstu uz slēdža, vai strāvas padeve elektroinstrumentiem, kuru slēdzis atrodas ieslēgtā stāvoklī, palielina negadījumu risku.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

◾ Pirms elektroinstrumenta ieslēgšanas izņemiet visas noregulēšanas vai uzgriežņu atslēgas. Regulēšanas instruments vai atslēga, kas palikusi elektroinstrumenta rotējošās daļās, var izraisīt traumas. ◾ Nepārvērtējiet savas spējas. Ieņemiet stabilu pozu un vienmēr saglabājiet līdzsvaru. Tādējādi Jūs varēsiet labāk apvaldīt elektroinstrumentu negaidītās situācijās. ◾ Valkājiet atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Sargājiet matus, apģērbu un cimdus no kustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties ierīces kustīgajās daļās. ◾ Ja ierīces ir paredzētas savienošanai ar putekļu nosūkšanas un savākšanas iekārtām, pārliecinieties, vai tās ir pieslēgtas un tiek izmantotas pareizi. Putekļu savākšanas iekārtu izmantošana var samazināt ar putekļiem saistītos apdraudējumus. ◾ Nepieļaujiet, ka šī instrumenta bieža lietošana varētu izraisīt nevērīgu attieksmi darbā ar to, un neignorējiet ar instrumenta lietošanu saistītos drošības principus. Viens brīdis neuzmanības var izraisīt nopietnas traumas.

ELEKTROINSTRUMENTA LIETOŠANA UN APKOPE

◾ Nepārslogojiet elektroinstrumentu. Lietojiet attiecīgajam darbam piemērotāko elektroinstrumentu. Piemērots elektroinstruments labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā. ◾ Nelietojiet elektroinstrumentu, ja ar slēdzi to nav iespējams ieslēgt un izslēgt. Ja elektroinstrumentu nav iespējams ieslēgt un izslēgt ar slēdzi, tas ir bīstams, tāpēc nekavējoties jāsalabo. ◾ Ja elektroinstrumenti kādu laiku netiek lietoti, uzglabājiet tos bērniem nepieejamā vietā un neļaujiet ar elektroinstrumentu darboties personām, kas instrumentu nepārzina vai nav izlasījušas šīs instrukcijas. Nemākulīgās rokās nonākuši elektroinstrumenti ir potenciāls briesmu avots. ◾ Veiciet elektroinstrumentam un piederumiem apkopi. Pārbaudiet, vai ir pareizi uzstādītas kustīgās daļas un vai tās neķeras, un vai elektroinstrumenta daļām nav bojājumu, kas var negatīvi ietekmēt tā darbību. Bojāts elektroinstruments ir jāsalabo pirms nākamās lietošanas reizes. Daudzu negadījumu cēlonis ir sliktā stāvoklī esošu elektroinstrumentu izmantošana. ◾ Griezējinstrumentiem jābūt asiem un tīriem. Rūpīgi kopti griezējinstrumenti retāk iestrēgst un ir vieglāk vadāmi. ◾ Lietojiet elektroinstrumentu, tā piederumus un maināmos instrumentus, kā arī citus saistītos elementus atbilstoši šiem norādījumiem, ņemot vērā darba apstākļus un veicamo uzdevumu. Elektroinstrumenta lietošana neparedzētiem mērķiem var radīt bīstamu situāciju. ◾ Rokturiem un satveršanas daļām jābūt sausiem, tīriem un uz tiem nedrīkst būt eļļa vai smērviela. Ja rokturi un satveršanas daļas ir mitras, tās slīdēs, un ar instrumentu vairs nebūs droši strādāt, kā arī apvaldīt neparedzētu apstākļu gadījumos. ◾ Kabeļiem jāatrodas drošā attālumā no instrumenta darba zonas. Darba laikā kabeļi var nemanāmi savīties un tikt nejauši pārgriezti ar instrumentu.

AKUMULATORA LIETOŠANA UN APKOPE

◾ Uzlādējiet instrumentu tikai ar ražotāja noteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatoru bloku, var radīt ugunsgrēka draudus, ja to izmanto kopā ar citu akumulatoru bloku. ◾ Lietojiet elektroinstrumentus kopā tikai ar tiem paredzētiem akumulatoru blokiem. Jebkura cita akumulatoru bloka lietošana var radīt traumu gūšanas un ugunsgrēka risku. ◾ Kad akumulatoru bloks netiek izmantots, neglabājiet to citu metāla priekšmetu, piemēram, papīra saspraužu, monētu, atslēgu, naglu, skrūvju vai citu sīku metāla priekšmetu, kas var veidot savienojumu starp spailēm, tuvumā. Akumulatora spaiļu īsslēgums var izraisīt aizdegšanos vai ugunsgrēku. ◾ Nepareizas rīcības gadījumā no akumulatora var izkļūt šķidrums; izvairieties no saskares ar to. Ja tas nejauši nokļuvis uz ādas, noskalojiet ar ūdeni. Ja šķidrums iekļuvis acīs, nekavējoties meklējiet medicīnisko palīdzību. No akumulatora izkļuvušais šķidrums var izraisīt kairinājumu vai apdegumus. ◾ Nelietojiet bojātu vai pārveidotu akumulatoru bloku vai instrumentu. Bojātu vai pārveidotu akumulatoru izmantošana var izraisīt neparedzamus apstākļus, kas rada aizdegšanās, sprādziena vai traumas gūšanas draudus. ◾ Nepakļaujiet akumulatoru bloku vai instrumentu uguns liesmu vai pārmērīgas temperatūras iedarbībai. Uguns liesmu iedarbība vai temperatūra virs 100 °C var izraisīt sprādzienu. ◾ Izpildiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru bloku vai instrumentu ārpus instrukcijās norādītajām temperatūras vērtībām. Ja instruments tiek uzlādēts nepareizi vai tiek pārsniegtas instrukcijās norādītās uzlādēšanas temperatūras vērtības, akumulators var sabojāties un palielināt aizdegšanās risku.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

APKOPE ◾ Elektroinstrumenta remontdarbus drīkst veikt tikai kvalicēts speciālists, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiks garantēts elektroinstrumenta lietošanas drošums. ◾ Nekad neveiciet bojātam akumulatoru blokam remontdarbus pašrocīgi. Bojāta akumulatoru bloka remontdarbus drīkst veikt tikai ražotājs vai pilnvaroti servisa darbinieki. BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas. Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei. SAGLABĀJIET VISUS BRĪDINĀJUMUS UN INSTRUKCIJAS TURPMĀKAI ATSAUCEI.

INSTRUMENTA LIETOŠANAS APGŪŠANA

◾ Rūpīgi izlasiet instrukcijas. Iepazīstieties ar instrumenta vadības elementiem un pareizu lietošanu. ◾ Nekad neļaujiet cilvēkiem, kuri nav iepazinušies ar šīm instrukcijām, kā arī bērniem, lietot šo instrumentu. Vietējie noteikumi var ierobežot instrumenta lietotāja vecumu. ◾ Ņemiet vērā, ka instrumenta lietotājs vai operators ir atbildīgs par negadījumiem vai apdraudējumiem, kas var rasties citiem cilvēkiem vai īpašumam.

SAGATAVOŠANĀS DARBAM

◾ Nelietojiet instrumentu, ja tuvumā ir cilvēki, it īpaši bērni vai mājdzīvnieki. ◾ Izmantojot instrumentu, vienmēr lietojiet acu aizsarglīdzekļus un izturīgus apavus. ◾ Attālumam starp instrumentu un tuvumā esošām nepiederošām personām jābūt vismaz 15 m. ◾ Nedarbināt instrumentu, ja operators ir noguris, saslimis vai atrodas alkohola vai citu apreibinošu vielu ietekmē. EKSPLUATĀCIJA ◾ Lietojiet instrumentu tikai dienas laikā vai labā mākslīgā apgaismojumā. ◾ Nekādā gadījumā neizmantojiet instrumentu ar bojātiem aizsargiem vai pārsegiem vai bez aizsargiem un pārsegiem. ◾ Iedarbiniet motoru tikai tad, ja rokas un kājas neatrodas griezējelementu tuvumā. ◾ Vienmēr atvienojiet instrumentu no barošanas avota (proti, izņemiet akumulatoru bloku) šādos gadījumos: ◾ atstājot instrumentu bez uzraudzības; ◾ pirms nosprostojuma iztīrīšanas; ◾ pirms veicat instrumentam pārbaudes, tīrīšanas vai apkopes darbus; ◾ pēc elektroinstrumenta sadursmes ar svešķermeni; ◾ ja instruments sāk neparasti vibrēt. ◾ Nepieļaujiet traumu rašanos, kājām un rokām saskaroties ar griezējelementiem. ◾ Gādājiet, lai ventilācijas atverēs nebūtu gružu.

APKOPE UN UZGLABĀŠANA

◾ Pirms instrumenta apkopes vai tīrīšanas darbu veikšanas atvienojiet to no barošanas avota (proti, izņemiet akumulatoru bloku). ◾ Izmantojiet tikai ražotāja ieteiktās rezerves daļas un piederumus. ◾ Regulāri pārbaudiet instrumentu un veiciet tam apkopi. Uzticiet instrumenta remontdarbus tikai pilnvarotam remonta tehniķim. ◾ Ja instrumentu nelietojat, novietojiet to bērniem neaizsniedzamā vietā.

CITI DROŠĪBAS BRĪDINĀJUMI

◾ Izvairieties no bīstamas vides — nelietojiet instrumentu mitrās vai slapjās vietās slīpumā. ◾ Aizsargiem jābūt uzstādītiem tiem paredzētajās vietās un jābūt labā darba stāvoklī. ◾ Neturiet rokas un kājas griešanas zonā. ◾ Lai mazinātu traumu rašanās iespējamību, nekādā gadījumā nestrādājiet, stāvot uz trepēm vai uz cita nedroša balsta. Nekad neturiet griešanas ierīci augstāk par ķermeņa vidukli. ◾ Darbarīka lietošanas laikā regulāri pārbaudiet griešanas ierīci vai arī dariet to uzreiz, līdzko konstatējat būtiskas izmaiņas griešanas darbībā. ◾ Lai sasniegtu vislabākos rezultātus, uzlādējiet akumulatoru vietā, kur temperatūra ir augstāka par 5 °C un zemāka par 40 °C. Neuzglabājiet to ārpus telpām vai transportlīdzeklī. ◾ Ja strādājot ar ierīci kāds jums tuvojas, apturiet motoru un griešanas ierīci. ◾ Brīdiniet operatoru par briesmām, ko var radīt asmens atsitiens (tikai griežot ar 3 zobu asmeni). ◾ Asmens atsitiens var rasties, ja rotējošs asmens saskaras ar priekšmetu, ko tas uzreiz nesagriež. ◾ Asmens atsitiens var būt pietiekami spēcīgs, lai pagrūstu ierīci un/vai operatoru jebkurā virzienā, un, iespējams, zaudētu vadību pār ierīci.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

◾ Asmens atsitiens var atgadīties pēkšņi, ja asmens ieķeras, saķeras vai apstājas motors. ◾ Asmens atsitiens biežāk rodas zonās, kur ir grūti saskatīt zāģējamo materiālu. ◾ Nepiestipriniet asmeni pie ierīces, ja nav atbilstoši uzstādītas visas nepieciešamās detaļas. Ja netiek izmantotas atbilstošas detaļas, asmens var nokrist no ierīces un nopietni savainot operatoru un/vai apkārtējos cilvēkus. Atbrīvojieties no asmeņiem, kas jebkādā veidā ir saliekti, līkumaini, ieplaisājuši, salūzuši vai sabojāti. Izmantojiet asu asmeni. Neass asmens var ieķerties un izraisīt atsitienu (tikai griežot ar 3 zobu asmeni). ◾ Kustīgs asmens / aukla, kas pēc motora apturēšanas vai sprūda atlaišanas turpina griezties, var radīt traumas. Nenovērsiet uzmanību no asmens / auklas, līdz tie nav pilnībā pārstājuši griezties. ◾ Izmantojiet kopā tikai ar zemāk norādītajiem EGO akumulatoru blokiem un uzlādes ierīcēm.AKUMULATORU BLOKS LĀDĒTĀJSBAX1500 CHX5500E ◾ Akumulatora darbarīkus nav nepieciešams pieslēgt elektrotīklam, tādēļ tie vienmēr ir darbības stāvoklī. Pat, ja darbarīks nedarbojas, vienmēr sargieties no iespējama apdraudējuma. Ievērojiet piesardzību, veicot apkopes vai uzturēšanas darbus. ◾ Nemazgājiet ar šļūteni; nepieļaujiet ūdens iekļūšanu motorā un elektriskajos savienojumos. ◾ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgi un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO klientu apkalpošanas centru. SAGLABĀJIET ŠOS NORĀDĪJUMUS! SPECIFIKĀCIJAS Griešanas ierīce Trimera galva3 zobu metāla asmensSpriegums56V 56V Apgriezienu skaits bez slodzes4000-5800 /min 4000-5800 /min Ieteicamā darba temperatūra: 0 °C–40 °CIeteicamā uzglabāšanas temperatūra: -20 °C–70 °CGriezējauklas veids 2,4mm /Griezējasmens / ABB1203Griešanas platums 38cm 30cmSvars 6,8kg 6,46kgIzmērītais trokšņa jaudas līmenis L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Trokšņa spiediena līmenis pie operatora auss L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Izmērītais trokšņa jaudas līmenis L

◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Norādītā vibrāciju kopējā vērtība var arī tikt izmantot ietekmes sākotnējai novērtēšanai. PIEZĪME. Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem. KOMPLEKTĀCIJA DAĻAS NOSAUKUMS SKAITSKrūmgriezis 3 zobu asmens ar apvalku Samontēts aizsargs Uzgrieznis Ārējais atloks Sešskaldņu uzgriežņu atslēga Daudzfunkciju uzgriežņu atslēga Gurnu aizsargpolsterējums Lietotāja rokasgrāmata 156 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

2. Samontēts aizsargs

11. Blīvējuma skrūve

12. Vārpstas bloķēšanas atvere

19. Daudzfunkciju uzgriežņu atslēga

20. Sešskaldņu uzgriežņu atslēga

21*. Gurnu polsterējums (tiek pārdots atsevišķi) BRĪDINĀJUMS! Nekādā gadījumā nelietojiet darbarīku, ja nav uzstādīts aizsargs. Aizsargam vienmēr jāatrodas uz darbarīka, lai aizsargātu lietotāju! BRĪDINĀJUMS! Ja darbarīks ir aprīkots ar trimera galvu, aizsarga piederumam un griezējauklas asmenim jābūt uzstādītiem uz aizsarga. Šo noteikumu neievērošanas rezultātā var tikt padota pārāk gara griezējaukla un motoram var rasties pārslodze. Nekad neizmantojiet trimera galvu bez aizsarga piederuma. MONTĀŽA BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet krūmgriezi, kamēr šādas daļas nav nomainītas. Darbinot krūmgriezi ar bojātām vai trūkstošām daļām varat gūt smagus miesas bojājumus. BRĪDINĀJUMS! Nemēģiniet pārveidot krūmgriezi vai izveidot piederumus, kas nav ieteicami lietošanai kopā ar šo izstrādājumu. Jebkādi šādi uzlabojumi vai pārveidojumi uzskatāmi par neatbilstošu lietošanu un var radīt bīstamus apstākļus, kas var izraisīt smagus miesas bojājumus. BRĪDINĀJUMS! Uzstādot vai noņemot aizsargu un veicot 3 zobu asmenim / auklas griešanas asmenim apkopi, vienmēr valkājiet izturīgus cimdus. Esiet piesardzīgi, rīkojoties ar auklas griešanas asmeni uz aizsarga piederuma / 3 zobu asmens, un sargiet savas rokas no traumām, ko var izraisīt abi asmeņi. BRĪDINĀJUMS! Lai novērstu nejaušu ieslēgšanos, kas var radīt smagas traumas, saliekot instrumentu, veicot regulēšanu, tīrīšanu vai to nelietojot, vienmēr izņemiet no tā akumulatoru bloku. BRĪDINĀJUMS! Nekādā gadījumā nelietojiet darbarīku bez aizsarga un, ja nav nostiprināts velosipēda stūres formas rokturis. Šo noteikumu neievērošanas rezultātā darbarīks var izraisīt smagus miesas bojājumus.

Krūmgriezis jāuzglabā tā, kā tas ir norādīts B attēlā. Vispirms atskrūvējiet spārnu skrūvi, kas atrodas savienojuma vietā, un pēc tam paceliet velosipēda stūres formas rokturi, pagriežot 180° ap vārpstu (C att.), pagrieziet to par 90° pretēji pulksteņrādītāja kustības virzienam, lai tas atrasos pretim piespiežamajai galvai (D att.). Visbeidzot, pabīdiet to uz priekšu un atpakaļ, lai iegūtu ērtu darba stāvokli, un pievelciet skrūvi. PIEZĪME! Šo instrumentu atļauts darbināt tikai ar velosipēda stūres formas rokturi, ko uzstāda perpendikulāri vārpstai.

Atskrūvējiet un izņemiet abas skrūves no vārpstas pamatnes aizsarga (E att.), salāgojiet aizsarga uzstādīšanas caurumiņus ar montāžas caurumiņiem un pēc tam piestipriniet aizsargu vārpstas pamatnei, pieskrūvējot abas skrūves un abas atsperpaplāksnes (F att.). BRĪDINĀJUMS! Pārbaudiet, vai aizsarga iekšējā virsma ir vērsta griezējgalvas virzienā (F un G att.) BRĪDINĀJUMS! Ja krūmgriezim ir uzstādīta trimmera galva, uz aizsarga jābūt uzstādītam aizsarga piederumam. Šo noteikumu neievērošanas rezultātā var tikt padota pārāk gara griezējaukla un motoram var rasties pārslodze.

TRIMERA GALVAS NOMAINĪŠANA AR 3 ZOBU

ASMENI Aplūkojiet G attēlā redzamo trimmera galvu. Pēc tam noņemiet trimmera galvu un uzstādiet krūmgriezim 3 zobu asmeni.

1. Nospiediet atlaišanas izciļņus uz spoles aiztura un

Uzstādiet krūmgriezi kopā ar gurnu aizsargpolsterējumu, savienojot āķi ar montāžas caurumiņu (K att.). Vārpstai ir 8 caurumiņi, no kuriem varat izvēlēties sev piemērotāko ērtam darba stāvoklim. Turiet auklas trimeri ar abām rokām sev labajā pusē. Trimera galvai vai asmenim ir jāatrodas paralēli zemes virsmai atbilstošā griešanas augstumā un operatora augums nedrīkst būt saliekts. Krūmgriezi var noņemt divos veidos. Atsprādzējiet krūšu sprādzi un jostas sprādzes (L1 att.) vai arī saspiediet gurnu aizsargpolsterējuma āķi un izņemiet to no vārpstas montāžas caurumiņa. BRĪDINĀJUMS! Ārkārtas situācijas gadījumā krūšu un drošības jostas sprādžu atsprādzēšana ir ātrs veids, kā noņemt krūmgriezi. BRĪDINĀJUMS! Lietojot mugursomas tipa akumulatoru, neizmantojiet vienu plecu siksnu kopā ar dubulto plecu siksnu. Akumulatoru bloka uzstādīšana (L2 att.) Salāgojiet kontaktdakšas ▲ ar krūmgrieža ▲. Iespraudiet kontaktdakšu elektroinstrumenta kontaktligzdā tā, lai vairs nav redzama zaļā atzīme. Noņemšana Atbrīvojiet akumulatora strāvas vadu no montāžas gropes un izvelciet kontaktdakšu no krūmgrieža. KRŪMGRIEŽA IESLĒGŠANA / IZSLĒGŠANA Ieslēgšana Nospiediet bloķēšanas pogu pozīcijā „ON” (ieslēgts) (M att.). Lai iedarbinātu krūmgriezi, vispirms pabīdiet mazo sprūdu uz augšu, pēc tam piespiediet slēdža sprūdu. Griezējierīces rotācijas ātrums ir atkarīgs no spēka, ar kādu tiek nospiests iedarbināšanas slēdzis. Aplūkojiet zemāk redzamo detaļu apraksta attēlu L1 un M: L-1 Krūšu sprādze M-1 Bloķēšanas poga L-2 Jostas sprādze M-2 Mazais sprūds L-3 Āķis M-3 Ieslēgšanas slēdzis Apturēšana Atlaidiet slēdža sprūdu un nospiediet bloķēšanas pogu pozīcijā „OFF” (izslēgts) BRĪDINĀJUMS! Darba pārtraukumos un pēc darba pabeigšanas vienmēr izņemiet akumulatoru bloku no auklas trimera.

KRŪMGRIEŽA LIETOŠANA

BRĪDINĀJUMS! Lai mazinātu traumu rašanās draudus, lietojot krūmgriezi, valkājiet darbam atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Izmantojiet acu un dzirdes aizsarglīdzekļus. Valkājiet izturīgas, garas bikses, apavus un cimdus. Nevalkājiet īsās bikses, sandales; nestaigājiet basām kājām. Pirms darba uzsākšanas aplūkojiet apkārtni, lai pārliecinātos, vai darba zonas tuvumā neatrodas citi cilvēki, dzīvnieki, un vai nav atskrūvējušies priekšmeti. Tiem jāatrodas vismaz 15 m attālumā. Pēc tam uzvelciet acu aizsarglīdzekļus, darbam atbilstošu apģērbu un ieņemiet līdzsvarotu ķermeņa stāju. Pirms katras lietošanas reizes pārbaudiet, vai nav bojātu/ nodilušu daļu Apskatiet trimmera galvu, 3 zobu asmeni, aizsargu, aizsarga piederumu un velosipēda stūres formas rokturi un, ja detaļas ir saplaisājušas, saliekušās vai bojātas, nomainiet tās. Ar laiku auklas griezējasmens uz aizsarga piederuma var kļūt truls. Ieteicams periodiski asināt asmeni ar vīli vai nomainīt to. Notīriet krūmgriezi pēc katras lietošanas reizes IERĪCES LIETOŠANA AR UZSTĀDĪTU TRIMERA GALVU Griezējauklas garuma regulēšana Trimera galva ļauj operatoram izbīdīt vairāk griešanas auklas, neapturot motoru. Ja aukla sadilst vai nolietojas, nedaudz piesitot izcilni pret zemi trimera lietošanas laikā, var izbīdīt jaunu auklas garumu. PIEZĪME. Griezējauklai paliekot īsākai, auklas padeve kļūst apgrūtināta. BRĪDINĀJUMS! Nenoņemiet un nepārveidojiet auklas griešanas asmens mezglu. Pārmērīgi gara aukla izraisīs motora pārkaršanu, un var rasties smagi miesas bojājumi. Auklas nomaiņa BRĪDINĀJUMS! Nekad neizmantojiet auklu ar metāla pastiprinājumiem, stiepli, virvi u.tml. Šāda veida auklas var salūst un kļūt par bīstamiem, lielā ātrumā izsviestiem objektiem. Nospiediet atlaišanas izciļņus uz spoles aiztura un izvelciet aizturi (H1 un H2 att.). Lai uzstādītu krūmgriezim jaunu trimmera auklu, izpildiet 6. punktā „3 ZOBU ASMENS NOŅEMŠANA, TRIMMERA GALVAS UZSTĀDĪŠANA” esošos norādījumus.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

Ierīces lietošana ar uzstādītu 3 zobu asmeni BRĪDINĀJUMS! Lai apgrieztu savvaļas audzi un krūmājus, nolaidiet rotējošo 3 zobu asmeni lejā virs audzes, šādi iegūstot kapāšanas efektu. Griežot pie zemes, izmantojiet krūmgriezi kā izkapti (pļaujot pa labi un pa kreisi). Nekad neizmantojiet griešanas ierīci augstāk par ķermeņa vidukli. BRĪDINĀJUMS! Jo augstāk no zemes atradīsies griešanas ierīce, jo lielāks būs nogriezta materiāla, kas tiek izsviests uz sāniem, izraisīts traumas risks. BRĪDINĀJUMS! Grieziet jaunaudzes vai citu koksnes materiālu līdz 2 cm diametrā ar asmens kreiso pusi, lai izvairītos no asmens atsitiena. Nemēģiniet griezt koksni, kurai ir lielāks diametrs, jo asmens var ieķerties vai paraut krūmgriezi uz priekšu. Tas var sabojāt asmeni vai krūmgriezi, vai arī jūs varat zaudēt vadību pār krūmgriezi, kas izraisa miesas bojājumus. BRĪDINĀJUMS! Nepareizas asmens lietošanas rezultātā asmens var saplaisāt, sašķelties vai saplīst. Izsviestās daļas var nopietni savainot operatoru vai blakus stāvošu cilvēku. Lai samazinātu traumu risku, ir svarīgi veikt turpmāk norādītos piesardzības pasākumus. ◾ Izvairieties no saskares ar cietiem svešķermeņiem, piemēram, akmeņiem, laukakmeņiem vai metāla daļām. ◾ Nekad nezāģējiet kokmateriālus vai krūmus, kuru kāta diametrs pārsniedz 2 cm. ◾ Regulāri ik pēc neilga laika pārbaudiet, vai asmenim nav redzamu bojājumu pazīmju. Neturpiniet strādāt ar bojātu asmeni. ◾ Regulāri uzasiniet asmeni (ja tas acīmredzami kļuvis neass), un nepieciešamības gadījumā sabalansējiet to (veic kvalicēts servisa speciālists). Asmens atsitiens Esiet īpaši piesardzīgi, izmantojot 3 zobu asmeni kopā ar šo ierīci. Asmens atsitiens ir reakcija, kas var rasties, ja rotējošs asmens saskaras ar materiālu, kuru tas nevar sagriezt. Šāda saskare var uz mirkli apturēt asmens griešanos un pēkšņi „pagrūst” ierīci projām no objekta, pret kuru asmens atsitās. Šī reakcija var būt pietiekami spēcīga, lai operators zaudētu vadību pār ierīci. Asmens atsitiens var atgadīties pēkšņi, ja asmens ieķeras, saķeras vai apstājas motors. Tas biežāk rodas zonās, kur ir grūti saskatīt zāģējamo materiālu. Lai griešana būtu vienkāršāka un drošāka, pļaujiet ar krūmgriezi nezāli virzienā no labās uz kreiso pusi. Ja asmens negaidīti iestrēgst priekšmetā vai kokmateriālā, šis paņēmiens var mazināt asmens atsitiena reakciju. APKOPE BRĪDINĀJUMS! Pirms ierīces pārbaudīšanas, tīrīšanas vai apkopes darbu veikšanas apturiet motoru, pagaidiet, līdz apstājas visas kustīgās daļas, un izņemiet akumulatoru bloku. Šo norādījumu neievērošana var radīt smagus miesas bojājumus vai kaitējumu īpašumam. BRĪDINĀJUMS! Veicot apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai izstrādājuma bojājumus. Lai garantētu drošību un uzticamību, visi remontdarbi jāveic kvalicētam servisa speciālistam.

Plastmasas detaļu tīrīšanai neizmantojiet šķīdinātājus. Vairums plastmasas izstrādājumu var tikt sabojāti, izmantojot dažādus komerciālos šķīdinātājus. Izmantojiet tīras drānas, lai notīrītu netīrumus, putekļus, eļļu, taukus u.c.

◾ Ar mīkstu suku notīriet pie asmens un aizsarga pielipušos gruvešus, augsni vai zāli pēc katras 3 zobu asmens / trimera galvas lietošanas reizes. PIEZĪME. Kad auklas griešanas asmens kļuvis neass, lūdzu, nogādājiet to kvalicētam servisa speciālistam, kurš to uzasinās, vai nepieciešamības gadījumā nomainiet auklas griešanas asmeni. ◾ Pēc katras krūmgrieža lietošanas reizes notīriet griešanas ierīci ar mitru drānu un vieglu mazgāšanas līdzekli. ◾ Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekļiem. Plastmasas daļas var sabojāt ar zināmām aromatizētām eļļām, piemēram, priežu un citrona, un šķīdinātājiem, piemēram, petroleju. Elektrotraumu var radīt arī mitrums. Kārtīgi noslaukiet mitrumu ar mīkstu, tīru drānu. ◾ Ventilācijas atveru tīrīšanai korpusa aizmugurē izmantojiet nelielu suku vai nelielu putekļsūcēju.

PĀRNESUMKĀRBAS EĻĻOŠANA

Lai dzīvžogu šķēru pārnesumkārba kalpotu labāk un ilgāk, eļļojiet pārnesumkārbu ik pēc 50 ekspluatācijas stundām, izmantojot speciālu smērvielu (katrā reizē 4–5 g).Speciālajai smērvielai ir jāatbilst turpmāk norādītajām prasībām.1. Atbilstība DIN51818: konusa iespiešanās pakāpe NLGI-1.2. Estera bāzes smērviela.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

3. Teicama iedarbināšana arī zemā temperatūrā, EP,

mehāniskā griešana, izturība pret nodilumu un oksidatīvās stabilitātes īpašības.

4. Darba temperatūrai jābūt robežās no -40~180 ºC.

Izņemiet akumulatora barošanas spraudni un blīvskrūvi. Pārnesumkārbu eļļo caur eļļošanas caurumu. BRĪDINĀJUMS! Neeļļojiet krūmgriezi, kamēr tas ir savienots ar akumulatoru vai darbojas.

◾ Izņemiet darbarīka akumulatoru. ◾ Lai kārtīgi notīrītu darbarīku, valkājiet izturīgus cimdus. ◾ Uzglabājiet 3 zobu asmeni drošā veidā, uzliekot tam apvalku (N att.). ◾ Uzglabājiet ierīci sausā, labi vēdināmā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā. Neuzglabājiet mašīnu blakus mēslojumam, benzīnam vai citām ķimikālijām. PIEZĪME! Neizmantojiet dzīvžogu apgriešanas mašīnu ar neasu vai bojātu asmeni. Pretējā gadījumā mašīnai tiks izraisīta pārslodze, un griešanas rezultāti nebūs apmierinoši. Vides aizsardzība Neatbrīvojieties no elektriskajām ierīcēm kopā ar nešķirotajiem sadzīves atkritumiem, nogādājiet tās uz atsevišķiem savākšanas punktiem. Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES, kā arī Direktīvu 2006/66/EK nederīgas elektriskās un elektroniskās iekārtas un bojāti vai izlietoti akumulatori / baterijas jāsavāc atsevišķi. Ja elektroierīces tiek utilizētas poligonos vai izgāztuvēs, bīstamās vielas var ieplūst gruntsūdeņos un nokļūt pārtikas ķēdē, bojājot jūsu veselību un labsajūtu.56 VOLTU LITIJA JONU KRŪMGRIEZIS AR AIZMUGURĒ UZSTĀDĪTU MOTORU UN VELOSIPĒDA STŪRES FORMAS ROKTURI — BCX3800

PROBLĒMACĒLONIS RISINĀJUMSInstrumentu nevar iedarbināt. ◾ Krūmgriezī nav ievietots akumulatoru bloks, vai arī starp krūmgriezi un akumulatoru nav elektriskā kontakta. ◾ Vēlreiz iespraudiet dzīvžogu apgriešanas mašīnas ligzdā akumulatora kontaktdakšu. ◾ Akumulators ir izlādējies.. ◾ Uzlādējiet akumulatoru bloku tikai ar tam paredzēto lādētāju. ◾ Pirms nospiedāt slēdža sviru, bloķēšanas poga nav bijusi ieslēgta pozīcijā „ON” (IESLĒGTS). ◾ Pirms trimmera lietošanas pārbaudiet, vai ir atbloķēta bloķēšanas poga. Instruments pārstāj darboties. ◾ Akumulatoru bloks vai krūmgriezis ir pārāk karsti. ◾ Ļaujiet akumulatoru blokam vai dzīvžogu apgriešanas mašīnai atdzist līdz normālai temperatūrai. ◾ Pārslogots krūmgrieža motors. ◾ Mašīna pēc noslogojuma atbrīvošanas atsāks darboties. Lai varētu strādāt bez pārtraukumiem, samaziniet instrumenta slodzi. ◾ Akumulatoru bloks ir atvienots no darbarīka. ◾ Uzstādiet atpakaļ akumulatoru bloku. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku tikai ar tam paredzēto lādētāju.Pārmērīgas vibrācijas vai trokšņi. ◾ Pagaidiet, kamēr izžūst pārnesumkārba. ◾ Noskrūvējiet blīvējuma skrūvi un uzklājiet smēreļļu. ◾ Nesabalansēta griezējaukla. ◾ Trimmera lietošanas laikā nedaudz piesitiet izcilni pret zemi. ◾ Saliekts vai bojāts 3 zobu asmens. ◾ Nomainiet asmeni pret jaunu. Nevar izvilkt griezējauklu. ◾ Beigusies trimmera galvas aukla. ◾ Uzstādiet krūmgriezim jaunu griezējauklu. ◾ Griezējaukla nav pareizi uzstādīta. ◾ Izņemiet un vēlreiz uzstādiet griezējauklu. GARANTIJA
