BEDIENUNGSANLEITUNG BCX3800E EGO

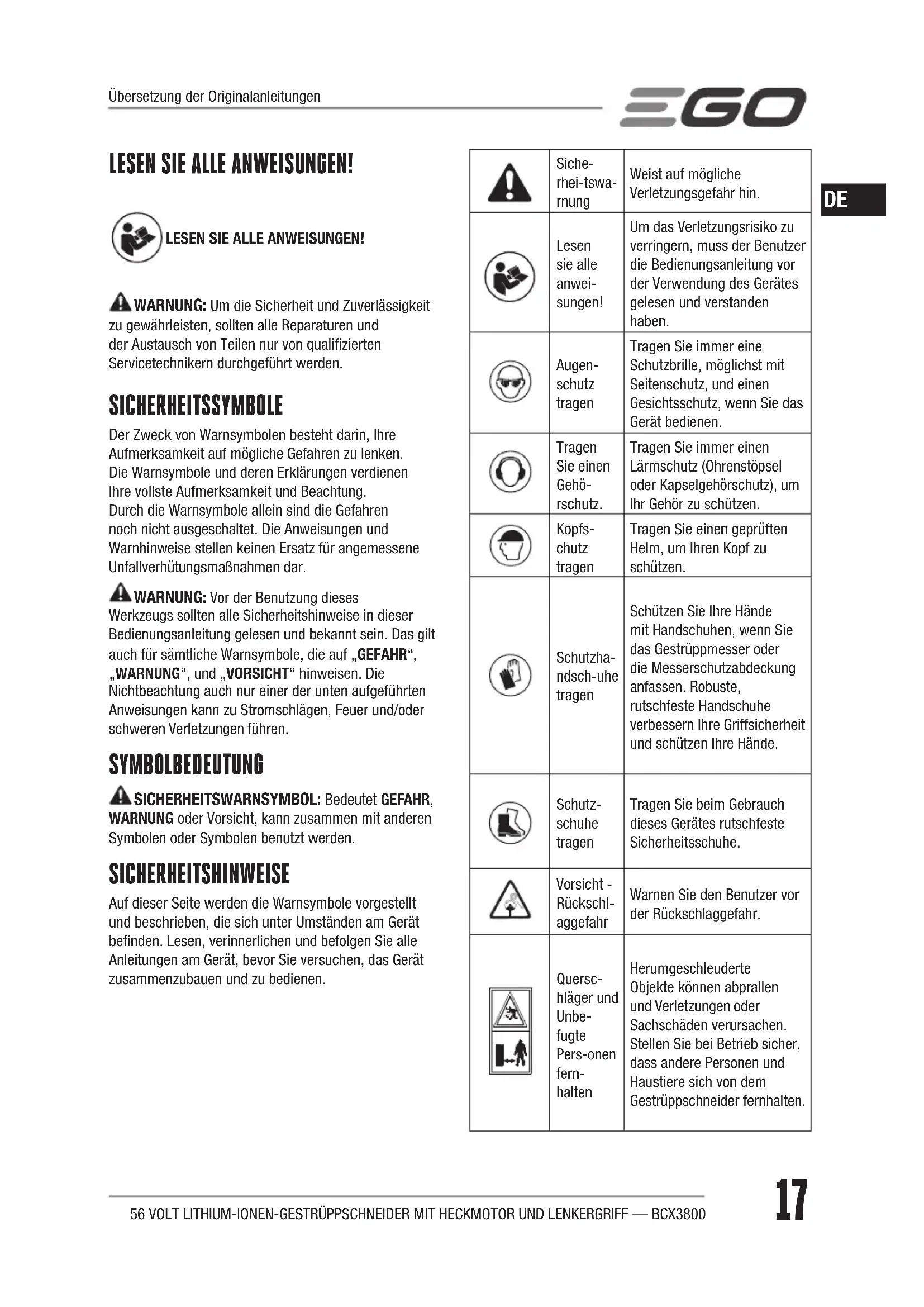

LESEN SIE ALLE ANWEISUNGEN! LESEN SIE ALLE ANWEISUNGEN! WARNUNG: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen und der Austausch von Teilen nur von qualifizierten Servicetechnikern durchgeführt werden. SICHERHEITSSYMBOLE Der Zweck von Warnsymbolen besteht darin, Ihre Aufmerksamkeit auf mögliche Gefahren zu lenken. Die Warnsymbole und deren Erklärungen verdienen Ihre vollste Aufmerksamkeit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar. WARNUNG: Vor der Benutzung dieses Werkzeugs sollten alle Sicherheitshinweise in dieser Bedienungsanleitung gelesen und bekannt sein. Das gilt auch für sämtliche Warnsymbole, die auf „GEFAHR“, „WARNUNG“, und „VORSICHT“ hinweisen. Die Nichtbeachtung auch nur einer der unten aufgeführten Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. SYMBOLBEDEUTUNG SICHERHEITSWARNSYMBOL: Bedeutet GEFAHR, WARNUNG oder Vorsicht, kann zusammen mit anderen Symbolen oder Symbolen benutzt werden. SICHERHEITSHINWEISE Auf dieser Seite werden die Warnsymbole vorgestellt und beschrieben, die sich unter Umständen am Gerät befinden. Lesen, verinnerlichen und befolgen Sie alle Anleitungen am Gerät, bevor Sie versuchen, das Gerät zusammenzubauen und zu bedienen. Siche- rhei-tswa- rnung Weist auf mögliche Verletzungsgefahr hin. Lesen sie alle anwei- sungen! Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung vor der Verwendung des Gerätes gelesen und verstanden haben. Augen- schutz tragen Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, und einen Gesichtsschutz, wenn Sie das Gerät bedienen. Tragen Sie einen Gehö- rschutz. Tragen Sie immer einen Lärmschutz (Ohrenstöpsel oder Kapselgehörschutz), um Ihr Gehör zu schützen. Kopfs- chutz tragen Tragen Sie einen geprüften Helm, um Ihren Kopf zu schützen. Schutzha- ndsch-uhe tragen Schützen Sie Ihre Hände mit Handschuhen, wenn Sie das Gestrüppmesser oder die Messerschutzabdeckung anfassen. Robuste, rutschfeste Handschuhe verbessern Ihre Griffsicherheit und schützen Ihre Hände. Schutz- schuhe tragen Tragen Sie beim Gebrauch dieses Gerätes rutschfeste Sicherheitsschuhe. Vorsicht - Rückschl- aggefahr Warnen Sie den Benutzer vor der Rückschlaggefahr. Quersc- hläger und Unbe- fugte Pers-onen fern- halten Herumgeschleuderte Objekte können abprallen und Verletzungen oder Sachschäden verursachen. Stellen Sie bei Betrieb sicher, dass andere Personen und Haustiere sich von dem Gestrüppschneider fernhalten. Übersetzung der Originalanleitungen18 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

15m Unbefugte Personen fernhaltenStellen Sie bei Betrieb sicher, dass andere Personen und Haustiere mindestens 15 m von dem Rasentrimmer entfernt sind.Kein rundes MesserKeine runden Messer installieren.Vor Regen schützenNicht im Regen verwenden oder bei Regen im Freien liegen lassen. Dieses Produkt erfüllt die anwendbaren EG-Richtlinien. WEEE Elektro- und Elektronik-Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem zugelassenen Recyclinghof.

GeräuschGarantierter Schallleistungspegel Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen GemeinschaftV Volt SpannungGleic-hstromStromart oder Merkmal des Stroms

Leerlauf-dreh-zahlDrehzahl im Leerlauf min

pro Minute Umdrehungen pro Minute

ALLGEMEINE SICHERHEITSHINWEISE ZU

ELEKTROWERKZEUGEN WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anleitungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. Unter den Begriff „Elektrowerkzeug“ in den Warnhinweisen fallen Ihre netzbetriebenen (d. h. schnurgebundenen) oder akkubetriebenen (d.h. schnurlosen) Elektrowerkzeuge.

SICHERHEIT IM ARBEITSBEREICH

◾ Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Nicht aufgeräumte oder dunkle Bereiche können Unfälle provozieren. ◾ Verwenden Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen wie z. B. in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können. ◾ Halten Sie Schaulustige und Kinder beim Arbeiten mit dem Elektrowerkzeug fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren. PERSONENSICHERHEIT ◾ Seien Sie wachsam, geben Sie darauf Acht, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Elektrowerkzeug verwenden. Betreiben Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann zu ernsthaften Verletzungen führen. ◾ Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Durch eine für die jeweiligen Bedingungen geeignete Schutzausrüstung wie etwa eine Staubschutzmaske, rutschfeste Schuhe, Helm oder Gehörschutz lässt sich die Verletzungsgefahr verringern. ◾ Ungewollten Motorstart verhindern. Vor dem Anschließen an eine Steckdose und/oder einen Akku und vor dem Aufheben oder Transportieren des Werkzeugs immer kontrollieren, ob der Betriebsschalter ausgestellt ist.Unfälle sind vorprogrammiert, wenn Sie Elektrowerkzeuge mit einem Finger am Netzschalter tragen oder Elektrowerkzeuge mit eingeschaltetem Netzschalter an eine Steckdose anschließen.19 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

◾ Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der noch an einem beweglichen Teil des Elektrowerkzeuges befestigt ist, kann zu Verletzungen führen. ◾ Nicht überstrecken.Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen. ◾ Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar, Ihre Kleidung und Handschuhe von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen. ◾ Wenn Komponenten zum Anschluss an eine Absauganlage und an Auffangvorrichtungen mitgeliefert werden, achten Sie darauf, dass diese ordnungsgemäß befestigt und benutzt werden. Durch eine Staubabsaugvorrichtung lassen sich Gefahrenquellen durch Staub ausschalten. ◾ Lassen Sie sich nicht durch die aufgrund häufiger Benutzung entstandene Vertrautheit mit Werkzeugen dazu verleiten, unachtsam zu werden und die für Werkzeuge geltenden Sicherheitsgrundsätze zu ignorieren. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.

GEBRAUCH UND PFLEGE DES ELEKTROWERKZEUGS

◾ Üben Sie keinen übermäßigen Druck auf das Elektrowerkzeug aus. Verwenden Sie geeignetes Elektrowerkzeug für die jeweiligen Arbeiten.Durch das passende Elektrowerkzeug lassen sich die Arbeiten besser und sicherer in dem jeweils vorgesehenen Tempo erledigen. ◾ Verwenden Sie das Elektrowerkzeug nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Ein Elektrowerkzeug, das sich über den Schalter nicht betätigen lässt, ist gefährlich und muss repariert werden. ◾ Bewahren Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und verbieten Sie Personen die Gerätebenutzung, die das Elektrowerkzeug oder diese Anweisungen nicht kennen. In den Händen ungeübter Benutzer stellen Elektrowerkzeuge eine große Gefahr dar. ◾ Warten Sie Elektrowerkzeuge und Zubehörteile. Achten Sie auf falsch ausgerichtete oder fest sitzende Bauteile, Bruchstellen und sonstige Umstände, die die Funktion des Elektrowerkzeuges beeinträchtigen können. Lassen Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie wieder einsetzen. Viele Unfälle entstehen durch schlecht gewartete Elektrowerkzeuge. ◾ Halten Sie Schneidwerkzeuge scharf und sauber. Sachgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren. ◾ Benutzen Sie das Elektrowerkzeug, Zubehör, Werkzeugteile usw. gemäß diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Die Verwendung des Elektrowerkzeugs für Aufgaben, die von seinem bestimmungsgemäßen Zweck abweichen, können zu gefährlichen Situationen führen. ◾ Halten Sie die Griffe und Grifffläche trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen beeinträchtigen die sichere Handhabung des Werkzeugs und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Werkzeug. ◾ Halten Sie Kabel vom Arbeitsbereich des Werkzeugs fern. Während der Arbeiten können Kabel verdeckt oder verborgen sein und versehentlich von dem Werkzeug beschädigt werden.

BENUTZUNG UND PFLEGE VON AKKUWERKZEUGEN

◾ Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgefahr werden. ◾ Benutzen Sie für die Elektrowerkzeuge nur die jeweils zugehörigen Akkus. Durch die Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr. ◾ Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen metallischen Objekten fern, wie Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Batteriekontakten herstellen können. Das Kurzschließen der Batteriekontakte kann Verbrennungen oder Brände verursachen. ◾ Bei unsachgemäßer Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Bei versehentlichem Kontakt sofort mit Wasser spülen. Falls Flüssigkeit in die Augen geraten ist, suchen Sie außerdem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.20 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

◾ Benutzen Sie keinen Akku oder ein Werkzeug, das beschädigt oder umgebaut wurde. Beschädigte oder umgebaute Akkus können sich unvorhergesehen verhalten, wodurch möglicherweise ein Brand, eine Explosion oder Verletzungen verursacht werden. ◾ Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder extremem Temperaturen aus. Feuer oder Temperaturen über 100 °C können eine Explosion verursachen. ◾ Beachten Sie alle Ladeanleitungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des in den Anleitungen angegebenen Temperaturbereichs auf. Das unsachgemäße Aufladen oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen. REPARATUR ◾ Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft und nur unter Verwendung identischer Ersatzteile reparieren. Nur so kann für die Sicherheit des Elektrowerkzeugs gesorgt werden. ◾ Reparieren Sie unter keinen Umständen beschädigte Akkus.Die Reparatur von Akkus sollte ausschließlich von dem Hersteller oder autorisierten Serviceanbietern vorgenommen werden. WARNUNG: Beachten Sie alle Warnhinweise, Anleitungen, Abbildungen und technischen Daten, die diesem Elektrowerkzeug beigefügt sind. Die Nichtbeachtung der unten aufgeführten Anleitungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf. TRAINING ◾ Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienelementen und der richtigen Handhabung des Gerätes vertraut. ◾ Allen Personen, denen die vorliegenden Anweisungen nicht bekannt sind, sowie Kindern muss die Nutzung des Geräts untersagt werden. Für das Mindestalter des Benutzers gelten örtliche Vorschriften. ◾ Beachten Sie, dass für Unfälle, Personen- oder Sachschäden Dritter der Bediener oder Nutzer des Geräts verantwortlich ist. VORBEREITUNG ◾ Setzen Sie das Gerät nie in Betrieb, solange sich noch Personen, insbesondere Kinder, oder Haustiere in der Nähe aufhalten. ◾ Tragen Sie immer einen Augenschutz und robustes Schuhwerk, während Sie das Gerät benutzen. ◾ Zwischen dem Gerät und Passanten muss ein Sicherheitsabstand von Mindestens 15 m eingehalten werden. ◾ Bei Müdigkeit, Krankheit oder unter Alkohol- oder Drogeneinfluss darf das Gerät auf keinen Fall in Betrieb gesetzt werden. BEDIENUNG ◾ Nur bei Tageslicht oder unter gutem künstlichen Licht mit dem Gerät arbeiten. ◾ Bei beschädigten, fehlenden oder nicht angebrachten Schutzvorrichtungen darf das Gerät nicht in Betrieb gesetzt werden. ◾ Schalten Sie den Motor nur ein, wenn Hände und Füße nicht in der Nähe der Schneidwerkzeuge sind. ◾ Trennen Sie das Gerät immer von der Stromversorgung (d. h. entfernen Sie den Akku): ◾ Wenn das Gerät unbeaufsichtigt hinterlassen wird ◾ Beim Beseitigen von Blockaden ◾ Vor dem Prüfen, Reinigen oder Arbeiten am Gerät ◾ Nach einem Zusammenstoß mit einem Fremdkörper ◾ Wenn das Gerät ungewöhnlich vibriert ◾ Schützen Sie Ihre Füße und Hände vor Verletzungen durch das Schneidwerkzeug. ◾ Stellen Sie immer sicher, dass die Lüftungsöffnungen frei von Ablagerungen bleiben.

WARTUNG UND LAGERUNG

◾ Trennen Sie das Gerät von der Stromversorgung (d. h. nehmen Sie den Akku heraus), bevor Sie das Gerät warten oder reinigen. ◾ Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehör. ◾ Prüfen und warten Sie das Gerät regelmäßig. Lassen Sie das Gerät nur von einer autorisierten Servicewerkstatt reparieren. ◾ Wenn das Gerät nicht benutzt wird, lagern Sie es außer Reichweite von Kindern. SONSTIGE SICHERHEITSHINWEISE ◾ Vermeiden Sie gefährliche Umgebungen – Benutzen Sie das Gerät nicht an feuchten oder nassen Böschungen. ◾ Alle Schutzvorrichtungen müssen angebracht und intakt sein. ◾ Halten Sie Hände und Füße von dem Schneidebereich fern.21 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

◾ Um das Verletzungsrisiko zu reduzieren, arbeiten Sie nie auf einer Leiter oder einem anderen wackeligen Untergrund. Halten Sie das Schneidwerk niemals über Taillenhöhe. ◾ Überprüfen Sie das Schneidwerk in regelmäßigen Abständen während des Betriebs oder sobald Sie eine Veränderung beim Schnittverhalten bemerken. ◾ Um die besten Ergebnisse zu erzielen, sollte Ihr Akku an einem Ort aufgeladen werden, an dem die Temperatur höher als 5° C und niedriger als 40° C ist. Lagern Sie den Akku nicht draußen oder in Fahrzeugen. ◾ Wenn jemand auf Sie zukommt, stellen Sie den Motor und das Schneidwerk ab. ◾ Warnen Sie den Benutzer vor der Rückschlaggefahr (nur mit einem 3-zahnigen Messer benutzen). ◾ Zu einem Rückschlag kann es kommen, wenn das rotierende Messer auf ein Objekt stößt, dass es nicht sofort schneiden kann. ◾ Ein Rückschlag kann so heftig sein, dass das Gerät und/oder der Benutzer in jede Richtung geschleudert werden können und der Benutzer möglicherweise die Kontrolle über das Gerät verliert. ◾ Ein Rückschlag kann plötzlich auftreten, wenn das Messer stecken bleibt, blockiert oder sich verklemmt. ◾ Ein Rückschlag kann eher an Stellen auftreten, wo es schwierig ist, das zu schneidende Material zu sehen. ◾ Befestigen Sie kein Messer an einem Gerät, ohne alle erforderlichen Teile sachgemäß zu installieren. Das Messer könnte sich lösen und dem Benutzer und/oder Umstehenden schwere Verletzungen zufügen, wenn nicht die richtigen Teile benutzt werden. Entsorgen Sie verbogene, verformte, gerissene, gebrochene oder in irgendeiner Weise beschädigte Messer. Benutzen Sie ein scharfes Messer. Ein stumpfes Messer wird eher stecken bleiben und einen Rückschlag verursachen (nur mit einem 3-zahnigen Messer benutzen). ◾ Ein auslaufendes Messer/auslaufender Mähfaden kann Verletzungen verursachen, während es/er sich noch dreht, nachdem der Motor angehalten oder der Ein-/Ausschalter losgelassen wurde. Halten Sie das Gerät gut fest, bis das Messer/der Mähfaden vollkommen stillsteht. ◾ Verwenden Sie das Gerät nur mit den im Folgenden aufgeführten Akkus und Ladegeräten von EGO:AKKUSATZ LADEGERÄTBAX1500 CHX5500E ◾ Akkubetriebene Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; sie sind daher immer einsatzbereit. Seien Sie sich möglicher Gefahren bewusst, selbst wenn das Werkzeug nicht eingeschaltet ist. Lassen Sie bei Wartungsarbeiten oder Reparaturen Vorsicht walten. ◾ Waschen Sie das Gerät nicht mit dem Wasserschlauch; lassen Sie kein Wasser in den Motor und die elektrischen Verbindungen gelangen. ◾ Falls Situationen auftreten, die nicht in dieser Bedienungsanleitung behandelt werden, gehen Sie vorsichtig und vernünftig vor. Reparaturanfragen richten Sie bitte an das EGO-Kundendienstzentrum.

HEBEN SIE DIESE ANLEITUNG AUF

TECHNISCHE DATEN Schneidwerk Schneidkopf3-zahniges Metall-MesserSpannung 56V 56V Leerlaufdrehzahl4000-5800 /min 4000-5800 /min Empfohlene Betriebstemperatur: 0°C-40°CEmpfohlene Lagertemperatur: -20°C-70°CMähfadentyp 2,4mm /Gestrüppmesser / ABB1203Schnittbreite 38cm 30cmGewicht 6,8kg 6,46kgGemessener Schallleistungspegel

94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Schalldruckpegel am Ohr des Bedieners L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Garantierter Schallleistungspegel

◾ Der angegebene Schwingungs-Gesamtwert wurde in Übereinstimmung mit einer Standard-Testmethode gemessen und kann verwendet werden, um Werkzeuge miteinander zu vergleichen. ◾ Der angegebene Schwingungs-Gesamtwert kann auch als einleitende Feststellung der Belastung verwendet werden. HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. PACKLISTE TEILEBEZEICHNUNG MENGEGestrüppschneider 13-zahniges Messer mit Hülle 1Schutzabdeckungseinheit 1Mutter 1Außenflansch 1Inbusschlüssel 1Multifunktionsschlüssel 1Hüftpolster 1Bedienungsanleitung 1 BESCHREIBUNG

BESCHREIBUNG IHRES GESTRÜPPSCHNEIDERS

(Abb. A) 1. Mähfaden2. Schutzabdeckung-Einheit3. Schaft4. Auslöser5. Entriegelungsschalter6. Flügelschraube7. Haken8. Buchse9. Schutzplatte10. Lenkergriff11. Verschlussschraube12. Wellen-Einrastöffnung13. Fadenabschneider14. Schutzabdeckung15. 3-zahniges Messer16. Messerhülle17. Außenflansch18. Mutter19. Multifunktionsschlüssel20. Inbusschlüssel21*. Hüftpolster (separat erhältlich) WARNUNG: Setzen Sie das Werkzeug nur in Betrieb, wenn die Schutzabdeckung fest angebracht ist. Die Schutzabdeckung muss zum dauerhaften Schutz des Benutzers immer am Werkzeug befestigt sein! WARNUNG: Wenn das Werkzeug mit einem Mähkopf ausgestattet ist, muss das Anbauteil für die Schutzabdeckung mit Fadenmesser auf der Schutzabdeckung montiert werden. Andernfalls könnte der Mähfaden übermäßig lang und der Motor überlastet werden. Der Mähkopf darf niemals ohne Anbauteil für die Schutzabdeckung benutzt werden. MONTAGE WARNUNG: Wenn Teile beschädigt sind oder fehlen, darf der Gestrüppschneider erst in Betrieb genommen werden, wenn alle Teile vollständig angebracht sind. Die Verwendung eines Gestrüppschneiders mit beschädigten Teilen oder eines Gestrüppschneiders, an dem Teile fehlen, kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, den Gestrüppschneider zu verändern oder Zubehörteile zu verwenden, die für die Benutzung mit diesem Produkt nicht empfohlen werden. Derartige Änderungen oder Umbauten stellen einen unsachgemäßen Gebrauch dar und können zu gefährlichen Umständen und ernsthaften Verletzungen führen. WARNUNG: Tragen Sie immer dicke Handschuhe, wenn Sie die Schutzabdeckung installieren oder entfernen und Wartungsarbeiten am 3-zahnigen Messer/Fadenmesser durchführen. Achten Sie auf das Fadenmesser am Anbauteil der Schutzabdeckung/3-zahnige Messer und passen Sie auf, dass Sie nicht Ihre Hände an einem der Messer verletzen. WARNUNG: Um einen unbeabsichtigten Geräteanlauf bei der Montage von Teilen, bei Einstellarbeiten, beim Reinigen oder bei Nichtgebrauch zu verhindern, muss der Akku vom Gerät abgenommen werden. Andernfalls besteht schwere Verletzungsgefahr.23 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

WARNUNG: Setzen Sie das Werkzeug nur in Betrieb, wenn die Schutzabdeckung und der Lenkergriff fest angebracht sind. Andernfalls kann es zu möglichen schweren Verletzungen kommen.

MONTIEREN UND EINSTELLEN DES LENKERGRIFFS

Der Gestrüppschneider wird wie in Abb. B gezeigt gelagert. Lösen Sie zuerst die Flügelschraube am Verbindungsgelenk. Heben Sie dann den Lenkergriff 180° um den Stiel herum an (Abb. C), drehen Sie ihn 90° gegen den Uhrzeigersinn, sodass er in Richtung des Fadenkopfs zeigt (Abb. D). Bewegen Sie ihn zu guter Letzt vor und zurück, um eine komfortable Arbeitsposition zu erreichen. Ziehen Sie danach die Schraube fest. HINWEIS: Der Betrieb des Geräts ist nur mit Lenkergriff senkrecht zum Schaft zulässig.

MONTIEREN DER SCHUTZABDECKUNG

Lösen Sie die beiden Schrauben an der Schutzabdeckung (Abb. E) und lassen Sie die Befestigungslöcher des Fadenschutzes mit den Halterungsöffnungen fluchten. Schrauben Sie den Fadenschutz anschließend mit den beiden Schrauben und zwei Federscheiben am Schaftende an (Abb. F). WARNUNG: Achten Sie darauf, dass der Fadenschutz wie in Abb. F & G montiert ist. Wird er falsch herum montiert, besteht große Gefahr! WARNUNG: Wenn das Gerät mit einem Mähkopf ausgestattet ist, muss das Anbauteil für die Schutzabdeckung auf der Schutzabdeckung montiert werden. Andernfalls könnte der Mähfaden übermäßig lang und der Motor überlastet werden. ERSETZEN DES MÄHKOPFS DURCH DAS 3-ZAHNIGE MESSER Abb. G zeigt den Aufbau des Mähkopfs. Bauen Sie dann den Mähkopf ab und montieren Sie das 3-Flügel-Messer am Freischneider.

1. Drücken Sie die Freigabelaschen an der

Spulenhalterung und entnehmen Sie die Spulenhalterung, indem Sie diese gerade herausziehen (Abb. H1 und H2).

2. Drehen Sie das obere Gehäuse so, dass die

Aussparung im Flansch mit der Bohrung für die Schaft- Einrastöffnung im Getriebegehäuse übereinstimmt und stecken Sie einen Stabilisator in die Bohrung (Abb. H3).

3. Drehen Sie den Steckschlüssel im Uhrzeigersinn, um die

Mutter und das obere Gehäuseteil zu entfernen (Abb. H4).

4. Entfernen Sie das Anbauteil der Schutzabdeckung,

indem Sie die drei Schrauben mit Unterlegscheibe lösen (Abb. H5).

5. Das Messer wird mit einer Hülle geliefert. Bevor Sie das

Messer am Gestrüppschneider montieren, sollte die Hülle entfernt werden, indem Sie den Klammerdraht vom Haken der Hülle lösen (Abb. I1). Teilebezeichnung der Abb. G & I1: G-1 Innenflansch G-6 Mähfaden G-2 Flanschabdeckung G-7 Spulenhalterung G-3 Obere Gehäuse-Einheit G-8 Untere Gehäuse-Einheit G-4 Mutter I-1 Klammerdraht G-5 Feder I-2 Haken HINWEIS: Sie müssen im Umgang mit dem 3-zahnigen Messer Handschuhe tragen, um sich vor Verletzungen zu schützen.

6. Montieren Sie den Innenflansch und die

Flanschabdeckung (Abb. I2).

7. Montieren Sie das Messer an der Antriebswelle und

stellen Sie dabei sicher, dass die Oberfläche des Messers mit der Oberfläche der Ausbuchtung des Innenflansches bündig ist. Montieren den Außenflansches und die Mutter (Abb. I3). Ziehen Sie die Mutter GEGEN DEN UHRZEIGSINN handfest an.

8. Stützen Sie das Getriebegehäuse an einer festen Fläche

ab. Halten Sie mit einer Hand den Gestrüppschneiderstiel und mit der anderen Hand den Multifunktionsschlüssel, um die Mutter in Richtung des Pfeilsymbols am Außenflansch anzuziehen (Abb. I4).

ERSETZEN DES 3-FLÜGEL-MESSERS DURCH DEN

MÄHKOPF Abb. J1 zeigt den Aufbau des Mähkopfs mit 3-Flügel- Messer. Bauen Sie denn den das 3-Flügel-Messer ab und montieren Sie den Mähkopf am Freischneider.

1. Drehen Sie das Messer so, dass die Aussparung

im Flansch mit der Bohrung für die Schaft- Einrastöffnung im Getriebegehäuse übereinstimmt und stecken Sie einen Stabilisator in die Bohrung.

2. Stützen Sie das Getriebegehäuse an einer festen

Fläche ab. Halten Sie mit einer Hand den Schaft des Freischneiders und lösen Sie mit der anderen Hand mit dem Multifunktionsschlüssel die Mutter im Uhrzeigersinn.

3. Entfernen Sie Mutter, Außenflansch, Messer,

Innenflanschdeckel und Innenflansch vom Freischneider (Abb. J2).24 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

Teilebezeichnung siehe Abb. J1, J3 und J7: J-1 Schaft J-6 Mutter J-2 Innenflansch J-7 Aussparung im Flansch J-3 Flanschabdeckung J-8 Feder J-4 3-Flügel-Messer J-9 Kerbe J-5 Außenflansch J-10 Öse HINWEIS: Wenn das 3-Flügel-Messer nicht verwendet wird, sollte es zur Vermeidung von Verletzungen in seiner Hülle aufbewahrt werden.

4. Montieren Sie die Schutzabdeckung am

Freischneider, indem Sie drei Schrauben mit Unterlegscheibe festziehen.

5. Montieren Sie das untere Gehäuse, indem Sie die

Mutter auf das Getriebegehäuse festziehen und die Feder einsetzen (Abb. J3).

6. Falten und wickeln Sie den Mähfaden auf die Spule,

wie in Abb. J4 gezeigt. Führen Sie die Fadenenden danach durch die beiden gegenüber liegenden Kerben in der Spule hindurch (Abb. J5). Setzen Sie die Spule in die Halterung ein und achten Sie darauf, dass die Kerben mit den Ösen in der Halterung fluchten (Abb. J7). Lassen Sie schließlich die Aussparungen an der Halterung mit den Rastnasen am Spulenboden fluchten und schieben Sie die Halterung geradlinig nach unten, bis sie hörbar einrastet (Abb. J6). HINWEIS: Wenn der Faden nicht wie angezeigt sondern falsch herum aufgewickelt wird, funktioniert der Trimmerkopf nicht korrekt. BEDIENUNG WARNUNG: Werden Sie nicht leichtsinnig, nur weil Sie mit dem Produkt vertraut sind. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit genügt, um ernsthafte Verletzungen zu verursachen. WARNUNG: Tragen Sie immer einen Augenschutz und einen Gehörschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert oder andere schwere Verletzungen hervorgerufen werden. WARNUNG: Verwenden Sie keine Aufsätze oder Zubehörteile, die nicht vom Hersteller dieses Produkts empfohlen worden sind. Die Verwendung von anderen bzw. nicht empfohlenen Aufsätzen oder Zubehörteilen kann zu schweren Verletzungen führen.

HALTEN DES FREISCHNEIDERS

Bevor Sie die Rucksackbatterie mit dem Freischneider verbinden, setzen Sie die Rucksackbatterie auf den Rücken und befestigen Sie das Hüftpolster Ihres Rucksackgurtes gemäß dem Handbuch BAX1500 und AHP1500. Befestigen Sie das Hüftpolster am Freischneider, indem Sie den Haken in das Befestigungsloch einhaken (Abb. K). Es gibt 8 Bohrungen am Schaft, sodass eine optimale Einstellung für einen bequemen Betrieb möglich ist. Halten Sie den Rasentrimmer mit beiden Händen auf der rechten Seite Ihres Körpers. Der Mähkopf oder das Messer sollten parallel zum Boden in angemessenem Schneidabstand gehalten werden, sodass der Benutzer sich nicht vorbeugen muss. Der Freischneider lässt sich wie folgt abnehmen: Entweder Sie lösen die Brustgurtschnalle und die Gürtelschnalle (Abb. L1) oder Sie drücken auf den Haken am Hüftpolster und lösen es vom Befestigungsloch am Schaft. WARNUNG: Im Notfall ist das Lösen der Brust- und Gürtelschnallen die schnellste Methode, um den Freischneider zu lösen. WARNUNG: Sie sollten den einfachen Schultergurt und den doppelten Schultergurt nicht gleichzeitig mit der Rucksackbatterie verwenden. So installieren Sie den Akku (Abb. L2) Ausrichten von ▲ am Stecker mit ▲ am Freischneider. Stecken Sie den Stecker in das Gerät, bis die grüne Dichtung vollständig in der Steckdose verschwunden ist. So entfernen Sie den Akku Lösen Sie das Akkukabel aus der Befestigungsnut und ziehen Sie den Stecker aus dem Freischneider.

EIN-/AUSSCHALTEN DES GESTRÜPPSCHNEIDERS

Einschalten Drücken Sie den Entriegelungsschalter in die Position „ON“ (Abb. M). Bewegen Sie den kleinen Abzug nach oben und drücken Sie dann den Schalterabzug, um den Freischneider zu starten. Durch Ändern des Drucks auf den Auslöser wird die Drehzahl des Mähfadens geregelt. Teilebezeichnung siehe Abb. L1 und M: L-1 Brustgurtschnalle M-1 Entriegelungsschalter L-2 Gürtelschnalle M-2 Kleiner Abzug L-3 Haken M-3 Schalterabzug25 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

Ausschalten Lassen Sie den Auslöser los und drücken Sie den Entriegelungsschalter zurück in die Position „OFF“. WARNUNG: Nehmen Sie während Arbeitspausen und nach Abschluss der Arbeit stets den Akkusatz aus dem Rasentrimmer.

VERWENDUNG DES FREISCHNEIDERS

WARNUNG: Tragen Sie geeignete Kleidung, um das Verletzungsrisiko bei der Benutzung des Freischneiders zu reduzieren. Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie einen Augen- und Gehörschutz. Tragen Sie robuste lange Hosen, Stiefel und Handschuhe. Tragen Sie keine kurze Hose, Sandalen oder gehen Sie barfuß. Sorgen Sie vor der Inbetriebnahme für einen sicheren Arbeitsbereich, in dem sich weder andere Personen noch Tiere oder lose Gegenstände befinden. Stellen Sie sicher, dass diese mindestens 15 m entfernt sind. Achten Sie dann auf Augenschutz, richtige Kleidung und sicheren Stand. Prüfen Sie vor jedem Gebrauch auf beschädigte/ abgenutzte Teile Prüfen Sie den Mähkopf, das 3-Flügel- Messer, den Fadenschutz und den Lenkergriff und ersetzen Sie gerissene, verzogene, verbogene oder anders beschädigte Teile. Das Fadenmesser am Rand der Schutzabdeckung wird im Laufe der Zeit stumpf. Es sollte daher regelmäßig mit einer Feile nachgeschliffen oder durch ein neues Messer ersetzt werden. Reinigen Sie den Gestrüppschneider nach jedem Gebrauch.

BENUTZUNG MIT MÄHKOPF

Einstellen der Mähfadenlänge Der Mähkopf ermöglicht dem Benutzer, den Mähfaden zu verlängern, ohne den Motor anzuhalten. Wenn der Faden ausfranst oder abgenutzt ist, können Sie durch Tippen des Klopfers auf den Boden weiteren Faden nachführen. HINWEIS: Das Verlängern des Fadens wird umso schwerer, je kürzer der Faden wird. WARNUNG: Der Fadenmesser-Mechanismus darf nicht verändert oder beseitigt werden. Zu viel Fadenlänge führt zu einer Überhitzung des Motors und kann schwere Verletzungen nach sich ziehen. Auswechseln des Fadens WARNUNG: Verwenden Sie niemals mit Draht, Metall oder Seil verstärkte Fäden o.ä. Diese können abbrechen und zu gefährlichen Geschossen werden. Drücken Sie die Freigabelaschen an der Spulenhalterung und ziehen Sie die Spulenhalterung heraus (Abb. H1 und H2). Befolgen Sie Schritt 6 der Anweisungen unter „ERSETZEN DES 3-FLÜGEL- MESSERS DURCH DEN MÄHKOPF“, um einen neuen Mähfaden am Freischneider anzubringen. Verwendung mit 3-Flügel-Messer WARNUNG: Um Wildwuchs und Gestrüpp zu schneiden, senken Sie das rotierende 3-zahnige Gestrüppmesser auf das Gestrüpp, um einen abhackenden Effekt zu erzielen. Benutzen Sie den Gestrüppschneider wie eine Sense (schwingen Sie ihn nach links und rechts) auf Bodenebene. Benutzen Sie das Schneidwerk nicht über Taillenhöhe. WARNUNG: Je höher sich das Schneidwerk über dem Boden befindet, umso größer ist die Verletzungsgefahr durch Schnittabfälle, die seitlich weggeschleudert werden. WARNUNG: Wenn Sie Jungwuchs oder anderes Holzmaterial mit einem Durchmesser bis zu 2 cm schneiden, benutzen Sie die linke Seite des Messers, um einen Rückschlag zu vermeiden. Versuchen Sie nicht Holzmaterial mit einem größeren Durchmesser zu schneiden, da das Messer stecken bleiben oder den Gestrüppschneider ruckartig vorwärts ziehen könnte. Das Messer oder der Gestrüppschneider könnten dadurch beschädigt werden oder Sie könnten die Kontrolle über den Gestrüppschneider verlieren und sich verletzen. WARNUNG: Der unsachgemäße Gebrauch eines Messers kann dazu führen, dass es bricht, absplittert oder zerspringt.Herumgeschleuderte Teile können den Benutzer oder Umstehende verletzen. Um die Verletzungsgefahr zu reduzieren, ist es wichtig, die folgenden Vorsichtsmaßnahmen zu befolgen: ◾ Vermeiden Sie, harte oder feste Objekte, wie Steine, Felsen oder Metallstücke, zu berühren. ◾ Schneiden Sie niemals Holz oder Gestrüpp mit einem Stammdurchmesser von über 2 cm. ◾ Untersuchen Sie das Messer in regelmäßigen, kurzen Abständen auf Anzeichen von Beschädigungen. Arbeiten Sie mit einem beschädigten Messer nicht weiter. ◾ Schärfen Sie das Messer regelmäßig (wenn es merklich stumpf geworden ist) und lassen Sie es gegebenenfalls abgleichen (von einem qualifizierten Servicetechniker).26 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

Rückschlag Seien Sie äußerst vorsichtig, wenn Sie das 3-zahnige Messer mit diesem Gerät benutzen. Ein Rückschlag ist die Reaktion, die auftreten kann, wenn das rotierende Messer auf etwas trifft, das es nicht schneiden kann. Bei diesem Kontakt kann das Messer einen kurzen Moment stoppen und dann plötzlich das Gerät von dem Objekt, das getroffen wurde, „wegstoßen“. Diese Reaktion kann so heftig sein, dass der Benutzer die Kontrolle über das Gerät verliert. Ein Rückschlag kann plötzlich auftreten, wenn das Messer stecken bleibt, blockiert oder festklemmt. Diese Situation kann eher an Stellen eintreten, wo es schwierig ist, das zu schneidende Material zu sehen. Um das Schneiden zu erleichtern und Ihre Sicherheit zu gewährleisten, schneiden Sie das Gestrüpp, das Sie entfernen möchten, mit dem Gestrüppschneider von rechts nach links. Falls Sie auf ein unerwartetes Objekt oder holziges Material stoßen, kann diese Methode den Rückschlageffekt minimieren. WARTUNG WARNUNG: Vor Überprüfung, Reinigung oder Reparatur des Geräts den Motor ausschalten, warten, bis alle beweglichen Teile zum Stillstand gekommen sind, und Akku abnehmen. Bei Nichtbeachtung dieser Anleitungen kann es zu schweren Verletzungen oder Sachschäden kommen. WARNUNG: Für Reparaturen sind ausschließlich baugleiche Ersatzteile zu verwenden. Die Verwendung anderer Teile kann Unfälle und Schäden am Gerät hervorrufen. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualifizierten Servicetechnikern durchgeführt werden. ALLGEMEINE WARTUNG Verwenden Sie keine Lösungsmittel zum Reinigen von Kunststoffteilen. Die verschiedenen handelsüblichen Lösungsmittel greifen die meisten Kunststoffe an. Verwenden Sie zum Entfernen von Schmutz, Staub, Öl, Fett usw. ein sauberes Tuch.

REINIGUNG DES GERÄTES

◾ Reinigen Sie nach jedem Gebrauch das 3-zahnige Messer/den Mähkopf mit einer weichen Bürste von Erd- und Grasresten am Messer und Messerschutz. HINWEIS: Wenn das Fadenmesser stumpf geworden ist, lassen Sie es bitte von einem qualifizierten Servicetechniker schärfen oder ersetzen Sie es durch ein neues Fadenmesser, falls notwendig. ◾ Reinigen Sie das Schneidwerk nach jedem Gebrauch des Gestrüppschneiders mit einem feuchten Tuch und einem milden Reinigungsmittel. ◾ Benutzen Sie keine starken Reiniger am Kunststoffgehäuse oder am Griff. Diese Elemente können von bestimmten ätherischen Ölen wie Kiefern- oder Zitronenöl und von Lösungsmitteln wie Petroleum angegriffen werden. Bei Feuchtigkeit besteht zudem Stromschlaggefahr. Wischen Sie feuchte Stellen mit einem weichen, Tuch trocken. ◾ Reinigen Sie die Lüftungsschlitze am hinteren Gehäuse mit einer kleinen Bürste oder einem kleinen Staubsauger.

GETRIEBEGEHÄUSE SCHMIEREN

Für optimale, dauerhafte Funktion sollten Sie das Getriebegehäuse nach etwa 50 Betriebsstunden mit je 4-5 g Spezial-Schmierstoff schmieren.Dieser Schmierstoff sollte folgende Anforderungen erfüllen:1. Zur NLGl-Klasse 1 nach DIN51818 gehören.2. Schmierstoff auf Esterbasis.3. Guter Start bei niedrigen Temperaturen, beste Eigenschaften bei extremem Druck und mechanischer Scherung, beständig gegen Abrieb und Oxidation.4. Betriebstemperatur muss -40~180°C umfassen.Den Batterieanschluss und die Verschlussschraube entfernen. Das Getriebegehäuse durch das Schmierloch schmieren. WARNUNG: Nicht schmieren, wenn der Gestrüppschneider noch mit dem Akku verbunden ist oder läuft.

AUFBEWAHREN DES GERÄTES

◾ Akku aus dem Werkzeug nehmen. ◾ Tragen Sie dicke Handschuhe, um das Werkzeug gründlich zu reinigen. ◾ Setzen Sie die Messerhülle auf das 3-zahnige Messer, um es sicher aufzubewahren (Abb. N). ◾ Lagern Sie das Gerät an einem trockenen, gut belüfteten Ort, der sich abschließen lässt oder hoch gelegen und für Kinder unerreichbar ist. Lagern Sie das Gerät nicht auf oder neben Düngemitteln, Benzin oder anderen Chemikalien. HINWEIS: Benutzen Sie Ihren Freischneider nicht mit stumpfen oder beschädigten Messern.Dies kann zu einer Überlastung und mangelhaften Schnittergebnissen führen.27 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

Schützen Sie die Umwelt Entsorgen Sie elektrische Geräte nicht als unsortierten Siedlungsabfall, nutzen Sie separate Sammelstellen. Im Einklang mit der europäischen Richtlinie 2012/19/EG müssen elektrische und elektronische Altgeräte separat gesammelt werden. Dasselbe gilt auch für defekte oder verbrauchte Akkus/Batterien nach der europäischen Richtlinie 2006/66/EG. Wenn elektrische Geräte auf Deponien oder Schutthalden entsorgt werden, dann können gefährliche Substanzen ins Grundwasser sickern und in die Nahrungskette übergehen, was Ihre Gesundheit und Ihr Wohlbefinden beeinträchtigen kann.28 56 VOLT LITHIUM-IONEN-GESTRÜPPSCHNEIDER MIT HECKMOTOR UND LENKERGRIFF — BCX3800

FEHLERBEHEBUNG PROBLEM

Gerät startet nicht. ◾ Der Akku ist nicht an der Freischneider angeschlossen oder es besteht kein elektrischer Kontakt zwischen Freischneider und Akku. ◾ Verbinden Sie den Akkustecker wieder mit dem Freischneider. ◾ Der Akku ist leer. ◾ Laden Sie den Akku mit dem vorgeschriebenen Ladegerät auf. ◾ Der Entriegelungsschalter wurde vor dem Drücken der Schalthebel nicht auf „ON“ gestellt. ◾ Stellen Sie vor der Benutzung der Heckenschere sicher, dass der Entriegelungsschalter gelöst ist. Betrieb unterbrechen ◾ Akku oder Gestrüppschneider ist zu heiß. ◾ Lassen Sie den Akku oder den Freischneider auf die normale Temperatur abkühlen. ◾ Der Freischneider ist überlastet. ◾ Das Gerät kommt wieder in Schwung, wenn die Last abgenommen wird. Reduzieren Sie für kontinuierliches Arbeiten die Belastung des Geräts. ◾ Akku ist nicht mit dem Werkzeug verbunden. ◾ Setzen Sie den Akku wieder ein. ◾ Akku ist leer. ◾ Laden Sie den Akku mit dem vorgeschriebenen Ladegerät auf.Zu starke Vibration oder Lärmentwicklung. ◾ Trockenes Getriebe ◾ Entfernen Sie die Verschlussschraube und geben Sie Schmieröl hinzu. ◾ Ungleichmäßiger Schnittfaden ◾ Klopfen Sie den Auftippknopf leicht auf den Boden, während Sie den Fadenmäher benutzen. ◾ 3-Flügel-Messer verbogen oder beschädigt ◾ Neues Messer montieren. Es wird kein Mähfaden nachgeschoben. ◾ Der Faden im Mähkopf ist aufgebraucht. ◾ Montieren Sie neuen Mähfaden am Freischneider. ◾ Der Mähfaden wurde nicht ordnungsgemäß installiert. ◾ Entfernen Sie den Mähfaden und montieren Sie ihn erneut. GARANTIE

EGO GEWÄHRLEISTUNGSRICHTLINIE

Bitte besuchen Sie unsere website egopowerplus.com mit den kompletten EGO Garantiebedingungen.DEBROUSSAILLEUSE A GUIDON, MOTEUR ARRIERE ET BATTERIE LITHIUM-ION 56 V — BCX3800
