KULLANIM KILAVUZU BCX3800E EGO

UYARI: Güvenliği ve güvenilirliği sağlamak için, tüm onarım işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.

Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sundukları talimat ve uyarılar uygun kaza önleme önlemlerinin yerine geçmez. UYARI: Bu aleti kullanmadan önce “TEHLİKE,” “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı sembollerini içeren bu Kullanım Kılavuzu içindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.

GÜVENLİK UYARI SEMBOLÜ: TEHLİKE, UYARI veya DİKKAT sembolünün diğer semboller veya resimlerle birlikte kullanılabileceğini gösterir.

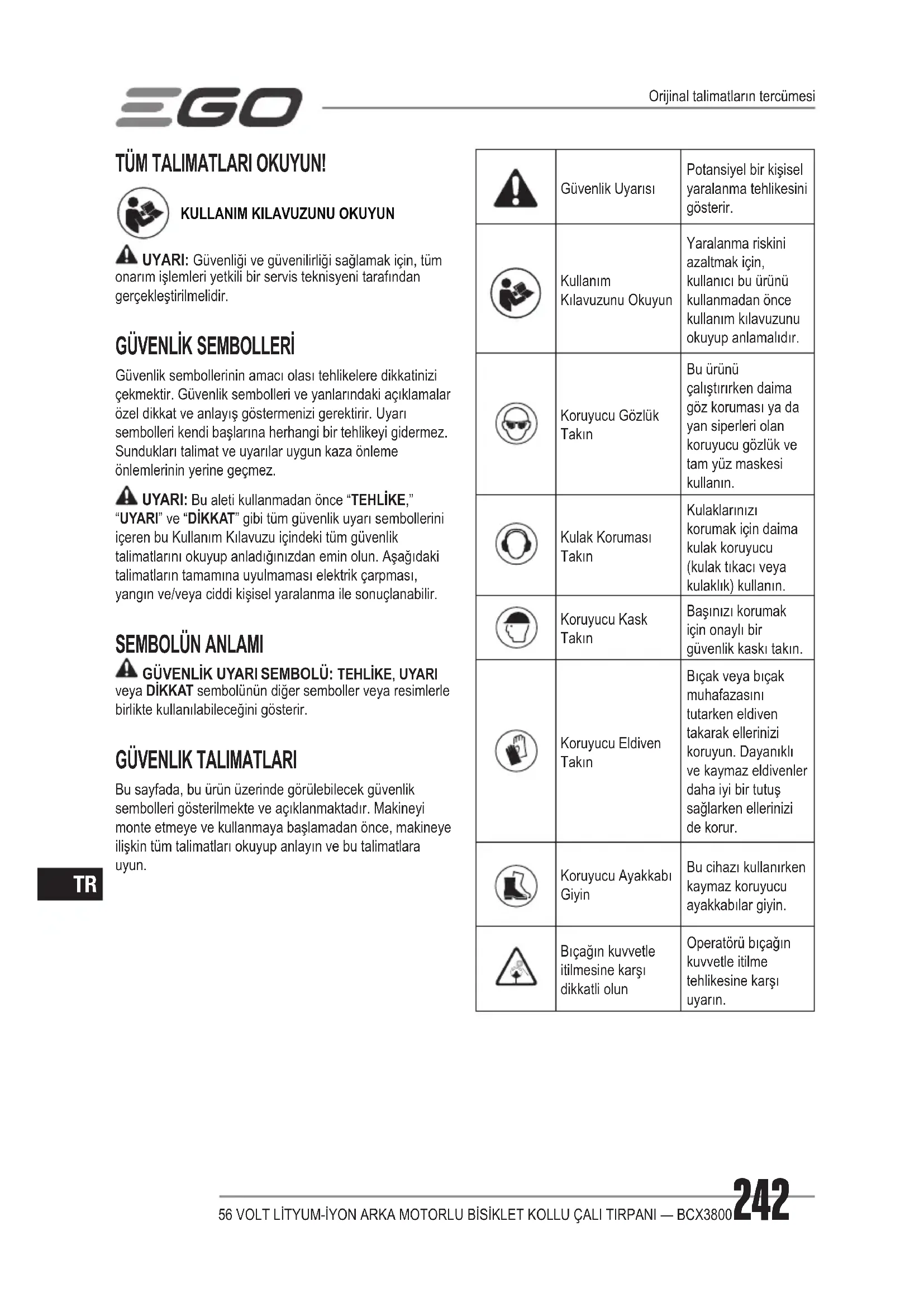

GÜVENLIK TALIMATLARI

Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sembolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun. Güvenlik Uyarısı Potansiyel bir kişisel yaralanma tehlikesini gösterir. Kullanım Kılavuzunu Okuyun Yaralanma riskini azaltmak için, kullanıcı bu ürünü kullanmadan önce kullanım kılavuzunu okuyup anlamalıdır. Koruyucu Gözlük Takın Bu ürünü çalıştırırken daima göz koruması ya da yan siperleri olan koruyucu gözlük ve tam yüz maskesi kullanın. Kulak Koruması Takın Kulaklarınızı korumak için daima kulak koruyucu (kulak tıkacı veya kulaklık) kullanın. Koruyucu Kask Takın Başınızı korumak için onaylı bir güvenlik kaskı takın. Koruyucu Eldiven Takın Bıçak veya bıçak muhafazasını tutarken eldiven takarak ellerinizi koruyun. Dayanıklı ve kaymaz eldivenler daha iyi bir tutuş sağlarken ellerinizi de korur. Koruyucu Ayakkabı Giyin Bu cihazı kullanırken kaymaz koruyucu ayakkabılar giyin. Bıçağın kuvvetle itilmesine karşı dikkatli olun Operatörü bıçağın kuvvetle itilme tehlikesine karşı uyarın. Orijinal talimatların tercümesi56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800

Sekmelere Karşı Üçüncü Şahısları Uzak TutunFırlayan cisimler sekebilir ve kişisel yaralanma veya mal hasarına yol açabilir. Çalı kesici kullanılırken üçüncü şahısların ve evcil hayvanların cihazdan uzakta durduklarından emin olun. 15m Üçüncü Şahısları Uzak TutunKesim makinesi kullanılırken üçüncü şahısların ve evcil hayvanların en az 15m uzakta olduklarından emin olun.Yuvarlak bıçak kullanılamazYuvarlak kesim bıçağı takmayın.Yağmura maruz bırakmayınBu ürünü yağmur altında kullanmayın veya yağmur yağarken dışarıda bırakmayın. Bu ürün, yürürlükteki AB yönetmeliklerine uygundur. WEEE Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir. Atık ürünler yetkili bir geri dönüşüm merkezine teslim edilmelidir.

GürültüGaranti edilen ses gücü seviyesi. Avrupa Birliği Yönetmeliği'ne göre çevre gürültü emisyonu.V Volt VoltajDoğru Akım Akım türü ve özelliği

Yüksüz Hız Yüksüz dönüş hızı min

Dakika Başına Dakika başına dönüş ELEKTRİKLİ ALETLER İÇİN GENEL GÜVENLİK UYARILARI UYARI: Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin. Uyarılarda geçen “elektrikli alet” terimi ile elektrik prizinden beslenen (kablolu) elektrikli alet veya şarjlı (kablosuz) elektrikli alet kastedilmektedir.

ÇALIŞMA ALANI GÜVENLİĞİ

◾ Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar. ◾ Elektrikli aletleri yanıcı sıvı, gaz veya toz içeren patlayıcı ortamlarda çalıştırmayın. Elektrikli aletten çıkan kıvılcımlar toz veya gazları tutuşturabilir. ◾ Çalışırken çocukları ve üçüncü şahısları elektrikli aletten uzak tutun. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

◾ Elektrikli aletleri kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Yorgunken, uyuşturucu, alkol veya ilaçlı bir tedavi etkisi altındayken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. ◾ Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymaz emniyet ayakkabıları, kask veya işitme koruması vb. koruyucu ekipman kullanılması kişisel yaralanmaları azaltır. ◾ Yanlışlıkla çalıştırmaktan kaçının. Aleti güç kaynağına ve/veya pil takımına bağlamadan, havaya kaldırmadan veya taşımadan önce, açma kapama düğmesinin kapalı olduğundan emin olun. Aleti, parmağınız açma kapama düğmesi üzerinde dururken taşımak veya alet açıkken şi prize takmak kazalara davetiye çıkartır. ◾ Elektrikli aleti çalıştırmadan önce, herhangi bir alyen veya anahtar varsa çıkarın. Elektrikli aletin döner parçalarına takılı kalmış bir alyen veya anahtar kişisel yaralanmalara neden olabilir.56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800244

◾ Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarınızı sağlam basın ve dengenizi koruyun. Böyle yapılması, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar. ◾ Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçalarına takılabilir. ◾ Toz toplayıcı cihaz bağlantıları ve toplama tesisleri olması durumunda, bu bağlantıların düzgün yapılmış ve kullanılıyor olduğundan emin olun. Toz tutucu cihazların kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. ◾ Aletlerin sık kullanılmasından kaynaklanan aşinalığın sizin boş vermenize ve aletin güvenlik prensiplerini görmezden gelmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket, saniyenin binde birindeki bir sürede ağır yaralanmalara neden olabilir.

ELEKTRİKLİ ALET KULLANIMI VE BAKIMI

◾ Elektrikli aleti zorlamayın. Yaptığınız işe uygun elektrikli aleti kullanın. Doğru elektrikli alet, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışacaktır. ◾ Açma kapama düğmesi çalışmıyorsa elektrikli aleti kullanmayın. Açma kapama düğmesi ile kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılması gerekir. ◾ Çalıştırılmayan elektrikli aletleri çocuklardan uzak tutun ve elektrikli aletin kullanımına veya bu talimatlara aşina olmayan kimselerin elektrikli aleti çalıştırmalarına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. ◾ Elektrikli aletlere ve aksesuarlara bakım yapın. Hareketli parçaların kusursuz olarak işlev görüp görmediğini veya sıkışıp sıkışmadığını, parçaların hasarlı olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer tüm koşulları kontrol edin. Elektrikli alet hasarlı ise, kullanmadan önce onarılmasını sağlayın. Kazaların çoğu, elektrikli alet bakımının yeterli şekilde yapılmamasından kaynaklanır. ◾ Kesici aletleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı yapılmış kesim aletleri daha az sorun çıkarır ve kontrolü kolaydır. ◾ Elektrikli aleti, aksesuarlarını ve alet uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir. ◾ Tutma saplarını ve kavrama yüzeyini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan saplar ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez. ◾ Kabloları, aletin çalışma alanından uzak tutun. Çalışma sırasında kablolar gizlenmiş olabilir ve alet tarafından yanlışlıkla hasar görebilirler. PİLLE ÇALIŞAN ALETLERİNİN KULLANIMI VE BAKIMI ◾ Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir pil takımı için uygun olan şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir. ◾ Elektrikli aletleri sadece özel olarak üretilmiş pil paketleri ile kullanın. Başka pil paketlerinin kullanımı yaralanma ve yangın tehlikesi oluşturabilir. ◾ Pil paketinin kullanımda olmadığı durumlarda pil takımını ataş, bozuk para, anahtar, çivi, vida veya pil kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Pil kutuplarının kısa devre edilmesi yangın veya yanıklara neden olabilir. ◾ Kötü şartlar altında pilden sıvı akışı olabilir; sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse, etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse, ayrıca tıbbi yardım alın. Pilden akan sıvı tahriş veya yanıklara neden olabilir. ◾ Pil takımını veya aleti hasarlı veya üzerinde değişiklik yapılmış şekilde kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış pil takımları yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir. ◾ Pil takımını veya aleti ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 100°C ‘nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir. ◾ Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, pil takımına zarar verebilir ve yangın riskini artırır. SERVİS ◾ Elektrikli aletinizin bakımını, sadece orijinal yedek parça kullanan uzman bir tamirciye yaptırın. Böyle yapılması, elektrikli alet güvenliğinin korunmasını sağlayacaktır. ◾ Asla hasarlı pil paketlerine bakım-onarım yapmayın. Pil paketlerinin bakımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800

UYARI: Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin. Tüm uyarı ve talimatları gelecekte başvuru amacıyla muhafaza edin.

◾ Talimatları dikkatle okuyun. Cihazın kumandalarını ve uygun kullanım şeklini öğrenin. ◾ Kullanım talimatları hakkında yeterli bilgiye sahip olmayan kişilerin veya çocukların cihazı kullanmasına asla izin vermeyin. Yerel yönetmelikler kullanıcının yaşını kısıtlayabilir. ◾ Operatör veya kullanıcının, diğer kişilerin veya eşyaların başına gelebilecek yaralanma veya hasarlardan sorumlu olduğunu unutmayın. HAZIRLIK ◾ Makineyi asla yakınınızda başkaları, özellikle de çocuklar veya evcil hayvanlar varken kullanmayın. ◾ Cihazı çalıştırırken daima göz koruması ve sağlam ayakkabı kullanın. ◾ Makine ile çevredeki insanlar arasında en az 15 m mesafe olmalıdır. ◾ Makineyi asla operatör hasta veya alkol veya diğer uyuşturucuların etkisi altındayken çalıştırmayın. ÇALIŞMA ◾ Makineyi sadece gün ışığında veya iyi suni aydınlatma altında kullanın. ◾ Makineyi asla hasarlı koruyucu donanımla veya koruyucu donanım takılı değilken kullanmayın. ◾ Motoru sadece el ve ayaklar kesim araçlarından uzakta olduğunda çalıştırın. ◾ Makineyi daima güç kaynağından ayırın (örn. aküyü çıkarın). ◾ makineyi gözetimsiz bıraktığınızda; ◾ bir tıkanıklığı gidermeden önce; ◾ makineyi kontrol etmeden, temizlemeye veya makine üzerinde çalışmaya başlamadan önce; ◾ yabancı bir cisme çarptıktan sonra; ◾ makine anormal bir sarsıntı gösterdiğinde. ◾ Kesme aletinden ellerde ve ayaklarda oluşabilecek yaralanmalara karşı özen gösterin. ◾ Havalandırma boşluklarında artık olmadığından emin olun.

◾ Herhangi bir bakım veya temizlik işlemi gerçekleştirmeden önce, makinenin şini prizden çekin (veya aküyü çıkartın). ◾ Sadece üretici tarafından önerilen yedek parça ve aksesuarları kullanın. ◾ Makineyi düzenli olarak kontrol edin ve bakımını yapın. Makinenin sadece yetkili bir uzman tarafından tamir edilmesini sağlayın. ◾ Kullanmadığınız zaman, makineyi çocukların ulaşamayacağı bir yerde saklayın.

DİĞER GÜVENLİK UYARILARI

◾ Tehlikeli ortamlardan kaçının – Cihazları nemli veya ıslak yerlerde kullanmayın. ◾ Koruyucu donanımı yerinde ve çalışır durumda tutun. ◾ Ellerinizi ve ayaklarınızı kesim alanından uzak tutun. ◾ Yaralanma riskini azaltmak için, asla merdiven üzerinde ya da diğer herhangi bir güvenli olmayan destek üzerinde çalışmayın. Asla kesim ünitesini bel yüksekliğinin üzerinde tutmayın. ◾ Çalışma sırasında kesim ünitesini kısa aralıklarla düzenli olarak veya kesim işlevinde gözle görülür bir değişim varsa derhal kontrol edin. ◾ En iyi sonuçlar için akü, sıcaklığın 5°C’nin üzerinde ve 40°C’nin altında olduğu bir ortamda şarj edilmelidir. Açık havada veya araç içinde saklamayın. ◾ Çalışırken yanınıza yaklaşan kimselerin olması durumunda, motoru ve kesim ünitesini durdurun. ◾ Operatörü bıçağın kuvvetle itilme tehlikesine karşı uyarın (sadece 3 dişli bıçak ile kullanımda). ◾ Bıçağın kuvvetle itilmesi, döner bıçağın hemen kesemediği bir nesneyle temas etmesi durumunda meydana gelebilir. ◾ Bıçağın kuvvetle itilmesi, cihazın ve/veya operatörün herhangi bir yönde itilerek cihaz kontrolünün kaybedilebileceği şiddette olabilir. ◾ Bıçak takılır, durur veya dönmesi engellenirse uyarı olmaksızın bıçak kuvvetle itilebilir. ◾ Bıçağın kuvvetle itilmesi olayı, kesilen malzemeyi görmenin zor olduğu bölgelerde daha çok meydana gelebilir.56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800246

◾ Gerekli tüm parçaları düzgün bir şekilde monte etmeden makineye herhangi bir bıçak takmayın. Uygun parçaların kullanılmaması, bıçağın çıkarak fırlamasına ve kullanıcı ve/veya üçüncü şahısların ciddi şekilde yaralanmasına neden olabilir. Kıvrılmış, bükülmüş, çatlamış, kırılmış veya herhangi bir şekilde hasar görmüş bıçakları atın. Keskin bir bıçak kullanın. Kör bir bıçağın takılıp kuvvetle itilme olasılığı daha fazladır (sadece 3 dişli bıçak ile kullanımda). ◾ Boşta dönen bir bıçak/misina, motor durdurulduktan veya tetik bırakıldıktan sonra da dönmeye devam ettiğinden yaralanmalara neden olabilir. Bıçak/misina tamamen duruncaya kadar cihazın kontrolünü bırakmayın. ◾ Sadece aşağıda listelenen EGO akü ve şarj cihazlarını kullanın:AKÜ PAKETİ ŞARJ CİHAZIBAX1500 CHX5500EPille çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle bu tür aletler daima çalışmaya hazır durumdadır. Alet kullanılmadığı zaman dahi oluşabilecek muhtemel tehlikelere karşı dikkatli olun. Bakım veya onarım işlemleri sırasında dikkatli olun. ◾ Hortumla yıkamayın; motor ve elektrik bağlantılarına su kaçırmamaya dikkat edin. ◾ Bu kılavuzda yer almayan durumlar meydana gelirse, dikkatli ve sağduyulu davranın. Yardım için EGO Müşteri Hizmetleri Merkeziyle irtibata geçin. BU TALİMATLARI SAKLAYIN!

Kesici üniteKesim başlığı3-dişli metal bıçakVoltaj56V 56V Yüksüz (boşta) hız4000-5800 /dak.4000-5800 /dak.Tavsiye Edilen Çalışma Sıcaklığı:0°C-40°CTavsiye Edilen Depolama Sıcaklığı: -20°C-70°CKesim Misinası Türü 2,4mm /Kesim bıçağı / ABB1203Kesim Genişliği 38cm 30cmAğırlık 6,8kg 6,46kgÖlçülen ses güç düzeyi L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Operatör konumundaki ses güç düzeyi L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Garanti edilen ses gücü düzeyi L (2000/14/AT uyarınca)96dB(A) 98dB(A)Titreşim a Sol tutma sapı 1,9m/s

K=1,5m/s Sağ tutma sapı 1,5m/s

◾ Bildirilen toplam titreşim değeri standart test yöntemine uygun olarak ölçülmüştür ve bir cihazı diğer bir cihaz ile karşılaştırmak için kullanılabilir. ◾ Bildirilen toplam titreşim değeri ayrıca ön maruz kalma değerlendirmesinde de kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sırasında meydana gelen titreşim emisyonu aletin kullanım şekline bağlı olarak bildirilen değerden farklı olabilir; Operatörü korumak için, kullanıcı gerçek kullanım koşullarında eldiven ve kulak koruması takmalıdır.

PARÇA ADI MİKTARÇalı Tırpanı 3-dişli bıçak ve kılıfı Koruyucu Donanım Somun Dış Flanş Alyen Anahtar Çok İşlevli Anahtar Kalça pedi Kullanma Kılavuzu 156 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800

5. Kilitleme düğmesi

12. Mil kilitleme deliği

13. Misina kesim bıçağı

19. Çok işlevli anahtar

21*. Kalça pedi (Ayrı satılır) UYARI: Aleti asla koruyucu düzgün şekilde takılı değilken kullanmayın. Koruyucu, kullanıcıyı korumak için daima alete takılı durumda olmalıdır. UYARI: Alet bir kesim başlığı ile donatıldığında, misinalı koruma donanımı üzerine bir koruyucu monte edilmelidir. Böyle yapılmaması, aşırı uzun kesim ipine ve motorun aşırı yüklenmesine neden olur. Kesim başlığını asla muhafazasız kullanmayın. MONTAJ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar çalı tırpanını çalıştırmayın. Çalı tırpanının hasarlı veya eksik parçalar ile kullanılması ciddi kişisel yaralanmalara yol açabilir. UYARI: Çalı tırpanı üzerinde değişiklik yapmaya veya bu ürünle kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli durumlara neden olabilir. UYARI: Koruyucuyu takarken / çıkarırken veya 3 dişli bıçak/kesim bıçağı üzerinde herhangi bir bakım işlemi yaparken daima koruyucu eldivenler giyin. Koruyucu üzerindeki bıçağa / 3 dişli bıçağa dikkat edin ve ellerinizi bıçak yaralanmalarından koruyun. UYARI: Parçaları monte ederken, ayar yaparken, temizlikten önce ve ürün kullanımda değilken ciddi kişisel yaralanmalara neden olabilen yanlışlıkla çalışmayı önlemek için, daima pil takımını aletten çıkarın. UYARI: Aleti asla koruyucu ve bisiklet kolu sıkıca takılı değilken kullanmayın. Aksi takdirde, ciddi kişisel yaralanmalar meydana gelebilir. BİSİKLET KOLUNUN MONTAJI VE AYARLANMASI Çalı tırpanı Şek. B’de gösterildiği gibi muhafaza edilir. İlk olarak, bağlantı noktasındaki kelebek cıvatayı gevşetin ve ardından bisiklet kolunu mil etrafında 180° çevirerek kaldırın (Şek. C), çarpma başlığına doğru bakması için saat yönünün tersine 90° çevirin (Şek. D). Son olarak, rahat bir çalışma konumuna ulaşıncaya kadar ileri-geri hareket ettirin ve cıvatayı sıkın. DİKKAT: Makine sadece bisiklet kolu mile dik olarak bağlı iken çalıştırılabilir. KORUYUCUNUN TAKILMASI Koruyucu üzerindeki iki adet vidayı gevşetin ve sökün (Şek. E), koruyucu montaj deliklerini cihaz üzerindeki montaj delikleriyle hizalayın ve ardından koruyucuyu mil tabanına iki vida ve iki yaylı rondela ile sabitleyin (Şek. F). UYARI:Koruyucu iç yüzeyinin kesim başlığına doğru baktığından emin olun (Şek. F ve G). UYARI: Çalı budama makinesi bir kesim başlığı ile donatıldığında, koruma aksesuarı üzerine bir koruyucu monte edilmelidir. Böyle yapılmaması, aşırı uzun kesim ipine ve motorun aşırı yüklenmesine neden olabilir. KESİM BAŞLIĞINI 3 DİŞLİ BIÇAKLA DEĞİŞTİRME Kesim başlığını oluşturan parçalar Şek. G'de açık olarak gösterilmiştir. Kesim başlığını sökün ve 3 dişli bıçağı budama makinesine monte edin.

1. Makara tutucu üzerindeki açma tırnaklarına bastırın ve

makara tutucuyu çekerek çıkarın (Şek. H1 ve H2).

2. Üst gövde tertibatını çevirerek anş içindeki yuvayı,

dişli kutusundaki mil kilitleme deliğiyle aynı hizaya getirin ve deliğe bir dengeleme çubuğu yerleştirin (Şek. H3).

3. Lokma anahtarı saat yönünde çevirerek somunu ve

üst gövde tertibatını çıkarın (Şek. H4).56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800248

4. Üç cıvata ve pulu gevşeterek koruyucu donanımı

5. Bıçak bir kılıf ile teslim edilir. Bıçağı çalı tırpanına

monte etmeden önce kelepçeli tel, kılıf üzerindeki kancadan alınarak kılıf çıkarılmalıdır (Şek. I1). Şek. G ve I1 parça açıklaması aşağıdaki gibidir: G-1 İç Flanş G-6 Kesim G-2 Flanş Kapağı G-7 Makara Tutucu G-3 Üst Muhafaza ASSY G-8 Alt Muhafaza ASSY G-4 Somun I-1 Kelepçeli Tel G-5 Yay I-2 Kanca UYARI: Yaralanmalara karşı korunmak için, 3 dişli bıçakla yapılan herhangi bir işlemden önce eldiven giymeniz gerekir.

6. İç anşı ve anş kapağını yerine monte edin (Şek. I2).

7. Bıçak yüzeyinin iç anş çıkıntısının yüzeyi ile aynı

hizada olmasını sağlayarak bıçağı motor miline monte edin. Dış anşı ve somunu monte edin (Şek. I3). Somunu SAAT YÖNÜNÜN TERSİ yönde elle sıkın.

8. Dişli kutusunu destek için sağlam bir yüzey üzerine

yerleştirin. Bir elinizle çalı tırpanı milini, diğer elinizle çok işlevli anahtarı tutarak dış anş üzerinde yer alan ok simgesi yönünde somunu sıkın (Şek. I4). KESİM BAŞLIĞINA 3-DİŞLİ BIÇAĞIN TAKILMASI 3-dişli bıçak donanımı Şek. J1'de gösterilmiştir. Ardından 3-dişli bıçağı sökün ve kesim başlığını budama makinesine monte edin.

1. Bıçağı çevirerek anş içindeki yarığı, dişli kutusundaki

mil kilitleme deliğiyle aynı hizaya getirin ve deliğe bir dengeleyici çubuk yerleştirin.

2. Dişli kutusunu destek için sağlam bir yüzey üzerine

yerleştirin. Bir elinizle budama makinesi milini tutarken diğer elinizle çok işlevli anahtarı tutun ve somunu saat yönünde çevirerek gevşetin.

3. Somunu, dış anşı, bıçağı, iç anş kapağını ve iç

anşı çalı budama makinesinden çıkarın (Şek. J2). Şek. J1, J3 ve J7 parça açıklaması aşağıdaki gibidir: J-1 Mil J-6 Somun J-2 İç Flanş J-7 Flanş içindeki yarık J-3 Flanş Kapağı J-8 Yay J-4 3-dişli Bıçak J-9 Çentik J-5 Dış Flanş J-10 Delik DİKKAT: 3-dişli bıçak kullanılmadığında, kişisel yaralanmaları önlemek için, bıçağı kılıfına yerleştirin.

4. Üç vida ve pul ile koruyucu donanımı çalı budama

makinesine monte edin.

5. Alt gövdeyi dişli kutusu üzerine monte ederek somunu

sıkın ve yayı yerine yerleştirin (Şek. J3).

6. Biçme ipini katlayın ve Şek. J4'te gösterildiği gibi

makaraya sarın. Ardından ipin uçlarını makara üzerindeki iki karşılıklı çentiğe yerleştirin (Şek. J5) ve çentikler ile tutucu deliklerini hizalayarak makarayı tutucuya yerleştirin (Şek. J7). Son olarak, tutucu yarıkları ile makara tabanındaki tırnakları hizalayın ve tutucuyu düz bir şekilde aşağıya doğru bastırarak yerine oturmasını sağlayın (Şek. J6). DİKKAT: İpin belirtilen yönde sarılmaması, kesim başlığının doğru çalışmamasına neden olur. ALIŞTIRMA UYARI: Ürüne aşina olmanız sizi dikkatsiz yapmasın. İkinci dereceden bir dikkatsizliğin ciddi yaralanmalara neden olmak için yeterli olduğunu unutmayın. UYARI: Daima göz koruması ve kulak koruması kullanın. Böyle yapılmaması sonucu gözlerinize fırlayan nesneler ciddi kişisel yaralanmalara neden olabilir. UYARI: Bu ürünün üreticisi tarafından önerilmeyen ek parça veya aksesuarları kullanmayın. Önerilmeyen parça veya aksesuarların kullanılması ciddi kişisel yaralanmalara neden olabilir. ÇALI BUDAMA MAKİNESİNİN TUTULMASI Pil takımını budama makinesine takmadan önce, BAX1500 ve AHP1500 kullanım kılavuzunda anlatılan şekilde pil takımı çantasını takın ve kalça pedini pil takımı kayış takımına monte edin. Kancayı montaj deliğine bağlayarak çalı budama makinesini kalça pedine monte edin (Şek. K). Mil üzerinde 8 adet delik bulunur, rahat bir çalışma sağlayacak uygun deliği seçin.56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800

Çalı tırpanını her iki elinizle, vücudunuzun sağ tarafında tutun. Kesim başlığı veya bıçak, kullanıcının eğilmesine gerek kalmayacak şekilde uygun bir kesim mesafesinde ve yere paralel olmalıdır. Çalı budama makinesi iki şekilde çıkarılabilir: Göğüs ve bel kemeri tokalarını açın (Şek. L1) veya kalça pedinin kancasına bastırarak mil üzerindeki montaj deliğinden çıkartın. UYARI: Acil bir durumda, çalı budama makinesini çıkarmak için kullanılacak hızlı yöntem göğüs ve bel kemeri tokalarının açılması olacaktır. UYARI: Pil takımı ile birlikte tek omuz kayışı ile çift omuz kayışı aynı anda kullanılmamalıdır. Pil Takımını Takmak için (Şek.L2) Fiş üzerindeki ▲ simgesi ile budama makinesi üzerindeki ▲ simgesini hizalayın. Fişi makine soketine takın ve yeşil conta soketin içinde tamamen kayboluncaya kadar itin. Sökme Pil kablosunu montaj oluğundan çıkarın ve şi budama makinesinden çekip çıkarın.

ÇALI TIRPANINI ÇALIŞTIRMA/DURDURMA

Çalıştırmak için Kilitleme düğmesini “ON” (AÇIK) konumuna getirin (Şek. M). Küçük tetiği yukarı doğru itin ve ardından tetik düğmesine basarak budama makinesini çalıştırın. Tetiğe basma düzeyindeki farklar kesim ünitesinin farklı dönüş hızlarında dönmesini sağlar. Şek. L1 ve M parça açıklaması aşağıdaki gibidir: L-1 Göğüs Kemeri Tokası M-1 Kilitleme Düğmesi L-2 Bel Kemeri Tokası M-2 Küçük Tetik L-3 Kanca M-3 Tetik Düğmesi Durdurmak için Tetik düğmesini bırakın ve kilitleme düğmesini tekrar "OFF" (KAPALI) konuma getirin. UYARI: Mola verdiğinizde ve işiniz bittikten sonra daima pil paketini makineden çıkarın. ÇALI BUDAMA MAKİNESİNİN KULLANIMI UYARI: Çalı budama makinesini kullanırken yaralanma riskini azaltmak için uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Göz ve kulak/işitme koruması kullanın. Dayanıklı uzun pantolon, eldiven ve bot giyin. Kısa pantolon, sandalet giymeyin veya çıplak ayakla çalışmayın. Çalışmaya başlamadan önce, çevrenize bakarak çalışma alanında üçüncü şahıslar, hayvanlar veya boşta duran nesneler olmadığından emin olun. Üçüncü şahısların en az 15 metre uzakta olduğundan emin olun. Ardından göz koruyucunuzu, giysilerinizin uygun olduğunu ve yere dengeli/sağlam bastığınızı kontrol edin. Her kullanımdan önce hasarlı/aşınmış parça olup olmadığını kontrol edin. Kesim başlığını, 3 dişli bıçağı, koruyucuyu, koruyucu aksesuarını ve bisiklet tipi tutma kolunu kontrol ederek çatlak, kıvrılmış, eğik veya hasarlı parçalar varsa değiştirin. Koruyucu aksesuarının kenarındaki misina kesim bıçağı zamanla körelebilir. Bu bıçağı düzenli olarak bir eğe ile bilemeniz veya yenisiyle değiştirmeniz önerilir. Her kullanımdan sonra, çalı tırpanını temizleyin

KESİM BAŞLIĞI KULLANIMI

Kesim ipi uzunluğunun ayarlanması Kesim başlığı operatörün motoru durdurmaya gerek kalmadan kesim ipini salmasına olanak sağlar. İp aşınır veya yıpranırsa, tırpan çalışır durumdayken çarpma düğmesini hafçe yere vurarak biraz daha ip salınabilir. UYARI: Kesim ipi çok kısa olursa misinanın salınması daha zor olur. UYARI: Misina kesim bıçağı donanımını çıkarmayın veya üzerinde değişiklik yapmayın. Aşırı uzun kesim ipi motorun aşırı ısınmasına neden olabilir ve ciddi kişisel yaralanmalara yol açabilir. Kesim ipinin değiştirilmesi UYARI: Asla metal takviyeli misina, tel, ip, vb. malzeme kullanmayın. Bunlar koparak tehlikeli biçimde fırlatılabilir. Makara tutucu üzerindeki açma tırnaklarını bastırın ve makara tutucuyu dışa doğru çekin (Şek. H1 ve H2). “KESİM BAŞLIĞINA 3-DİŞLİ BIÇAĞIN TAKILMASI” bölümündeki 6. adımı izleyerek budama makinesine yeni bir kesim ipi takın.loading-circle-156 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800

4. Çalışma sıcaklığı -40~180°C olmalıdır.

Akü şini ve sızdırmazlık vidasını çıkarın. Fişli kutusunu yağ deliğinden yağlayın. UYARI: Çalı kesicisine akü takılıyken veya çalışırken yağlamayın.

MAKİNENİN SAKLANMASI

◾ Pil paketini cihazdan çıkarın. ◾ Cihazı ayrıntılı olarak temizlemek için ağır hizmet eldivenleri giyin. ◾ Güvenli koruma sağlamak için 3 dişli bıçak kılıfını bıçağa takın (Şek. N). ◾ Cihazı çocukların ulaşamayacağı kuru, iyi havalandırılmış, kilitli veya yüksek bir yerde muhafaza edin. Cihazı gübre, benzin veya diğer kimyasal maddelerin yakınında saklamayın. DİKKAT: Çit budama makinenizi kör veya hasar görmüş kesme bıçakları ile kullanmayın. Böyle yapılması aşırı yüklenmeye yol açarak tatmin edici olmayan kesim sonuçlarına neden olabilir. Çevre koruması Elektrikli cihazları ev atıklarıyla birlikte atmayın, ayrı toplama tesislerini kullanın. AB Yasası 2012/19/EU uyarınca, kullanılamaz durumdaki elektrikli ve elektronik cihazlar ile AB Yasası 2006/66/EC uyarınca, arızalı veya kullanılmış pil paketleri/piller ayrı olarak toplanmalıdır. Elektrikli cihazlar katı atık sahaları veya çöp toplama alanlarına atılırsa, yer altı sularına ve besin zincirine tehlikeli maddeler sızabilir, bu da sağlığınızın bozulmasına yol açabilir.56 VOLT LİTYUM-İYON ARKA MOTORLU BİSİKLET KOLLU ÇALI TIRPANI — BCX3800252

SORUNNEDENİ ÇÖZÜMCihaz çalışmıyor. ◾ Pil paketi, çalı budama makinesine takılı değil veya çalı budama makinesine ile pil paketi arasında elektrik teması yok. ◾ Pil paketini çalı budama makinesine tekrar takın. ◾ Pil paketi boş. ◾ Pil paketini belirtilen şarj cihazı ile şarj edin. ◾ Tetik düğmelerine basılmadan önce kilitleme düğmesi “ON” (AÇIK) konuma getirilmemiş. ◾ Budama makinesini kullanmadan önce, kilitleme düğmesinin açık olduğundan emin olun. Çalışırken duruyor. ◾ Pil paketi veya çalı kesici çok sıcak. ◾ Pil paketi veya budama makinesinin sıcaklığı normal sıcaklığa gelene kadar soğumasını bekleyin. ◾ Budama makinesi aşırı yüklenmiş. ◾ Yük kaldırıldığında cihaz normale dönecektir. Sürekli çalışma için, makine yükünü azaltın. ◾ Pil paketi ile aletin bağlantısı kesilmiş. ◾ Pil paketini yerine takın. ◾ Pil paketi boşalmış. ◾ Pil paketini belirtilen şarj cihazı ile şarj edin.Aşırı titreşim veya gürültü. ◾ Dişli kutusu yağsız. ◾ Conta vidasını sökün ve yağ ekleyin. ◾ Dengesiz kesim ipi. ◾ Budama makinesi çalışırken, çarpma düğmesini hafçe yere vurun. ◾ 3 dişli bıçak eğilmiş veya hasarlı. ◾ Yeni bir bıçak takın. Kesim ipi beslenemiyor. ◾ Kesim başlığındaki ip bitmiş. ◾ Budama makinesine yeni bir kesim ipi takın. ◾ Kesim ipi doğru şekilde takılmamış. ◾ Kesim ipini çıkarıp tekrar takın. GARANTİ

EGO GARANTİ POLİTİKASI

EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.com adresindeki web sitemizi ziyaret edin.56-VOLDISE LIITIUMIOONAKUGA TAGUMISE MOOTORI JA U-KÄEPIDEMEGA VÕSALÕIKUR — BCX3800
