MANUAL DE UTILIZARE BCX3800E EGO

◾ Valoarea totală declarată a vibraţiilor a fost măsurată în conformitate cu o metodă standard de testare şi poate utilizată pentru compararea sculelor între ele; ◾ Valoarea totală declarată poate utilizată în evaluarea preliminară a expunerii.56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800

OBSERVAȚIE: Vibrațiile emise în timpul utilizării efective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protecții auditive în timpul utilizării efective a produsului.

AVERTISMENT: Pentru siguranța și abilitatea produsului, toate reparațiile ar trebui efectuate de către un tehnician de service autorizat.

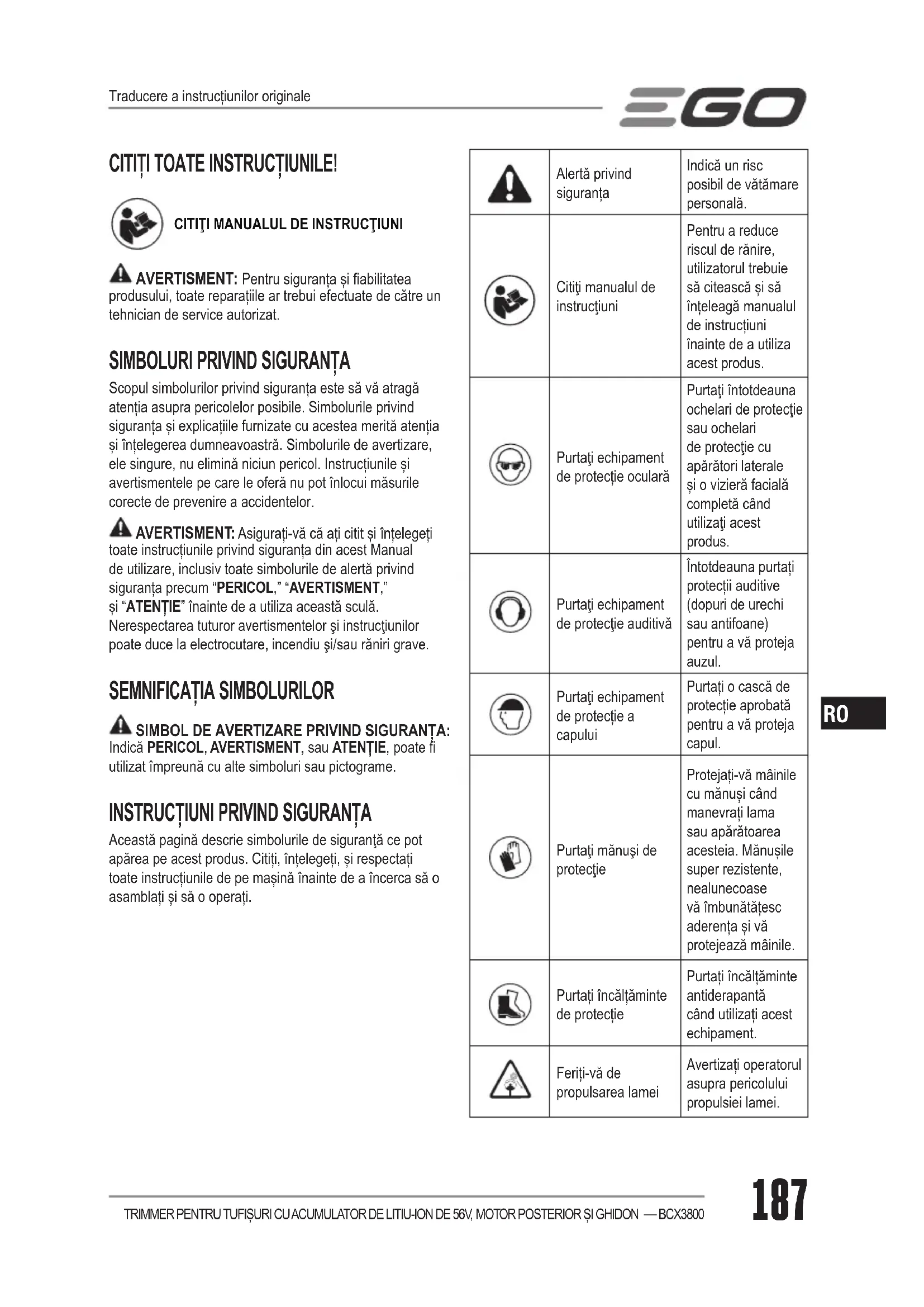

SIMBOLURI PRIVIND SIGURANȚA

Scopul simbolurilor privind siguranța este să vă atragă atenția asupra pericolelor posibile. Simbolurile privind siguranța și explicațiile furnizate cu acestea merită atenția și înțelegerea dumneavoastră. Simbolurile de avertizare, ele singure, nu elimină niciun pericol. Instrucțiunile și avertismentele pe care le oferă nu pot înlocui măsurile corecte de prevenire a accidentelor. AVERTISMENT: Asigurați-vă că ați citit și înțelegeți toate instrucțiunile privind siguranța din acest Manual de utilizare, inclusiv toate simbolurile de alertă privind siguranța precum “PERICOL,” “AVERTISMENT,” și “ATENȚIE” înainte de a utiliza această sculă. Nerespectarea tuturor avertismentelor şi instrucţiunilor poate duce la electrocutare, incendiu şi/sau răniri grave.

SEMNIFICAȚIA SIMBOLURILOR

SIMBOL DE AVERTIZARE PRIVIND SIGURANȚA: Indică PERICOL, AVERTISMENT, sau ATENȚIE, poate utilizat împreună cu alte simboluri sau pictograme.

INSTRUCȚIUNI PRIVIND SIGURANȚA

Această pagină descrie simbolurile de siguranţă ce pot apărea pe acest produs. Citiți, înțelegeți, și respectați toate instrucțiunile de pe mașină înainte de a încerca să o asamblați și să o operați. Alertă privind siguranța Indică un risc posibil de vătămare personală. Citiţi manualul de instrucţiuni Pentru a reduce riscul de rănire, utilizatorul trebuie să citească și să înțeleagă manualul de instrucțiuni înainte de a utiliza acest produs. Purtaţi echipament de protecție oculară Purtaţi întotdeauna ochelari de protecţie sau ochelari de protecţie cu apărători laterale și o vizieră facială completă când utilizaţi acest produs. Purtaţi echipament de protecţie auditivă Întotdeauna purtați protecții auditive (dopuri de urechi sau antifoane) pentru a vă proteja auzul. Purtaţi echipament de protecție a capului Purtați o cască de protecție aprobată pentru a vă proteja capul. Purtaţi mănuşi de protecţie Protejați-vă mâinile cu mănuși când manevrați lama sau apărătoarea acesteia. Mănușile super rezistente, nealunecoase vă îmbunătățesc aderența și vă protejează mâinile. Purtați încălțăminte de protecție Purtați încălțăminte antiderapantă când utilizați acest echipament. Feriți-vă de propulsarea lamei Avertizați operatorul asupra pericolului propulsiei lamei. Traducere a instrucțiunilor originaleTRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800188

Ricoșeu și Ținerea la distanță a persoanelor prezenteObiectele aruncate pot ricoșa și cauza vătămări corporale și pagube. Asigurați-vă că terții și animalele de companie se aă la distanță de trimmerul pentru tușuri când acesta este în funcțiune. 15m Țineți trecătorii la distanțăAsigurați-vă că terții și animalele de companie se aă o distanță de cel puțin 15m de trimmerul cu r când acesta este în funcțiune.Fără lamă rotundăNu instalați lame de tăiere rotunde.A nu se expune la ploaieNu utilizaţi acest produs în ploaie şi nu-l lăsaţi în exterior în timp ce plouă. Acest produs este în conformitate cu directivele europene aplicabile. DEEE Deșeurile produselor electrice nu trebuie să e eliminate împreună cu deșeurile menajere. Predați-le unui punct de reciclare autorizat.

ZgomotNivelul puterii sunetului garantat. Emisii sonore în mediul înconjurător conform Directivei comunitare europene.V Volt VoltajCurent continuuTip sau o caract-eristică a curentului

Turaţie de mers în gol Turaţie de mers în gol min

AVERTISMENT: Citiţi toate instrucţiunile, avertismentele de siguranţă, ilustraţiile şi specicaţiile livrate împreună cu această sculă electrică. Nerespectarea tuturor avertismentelor şi instrucţiunilor poate duce la electrocutare, incendiu şi/sau accidente grave. Păstraţi toate avertizările şi instrucţiunile pentru consultare ulterioară. Termenul „sculă electrică” din avertizări se referă la scula electrică (cu cablu) alimentată de la reţeaua electrică sau scula electrică (fără cablu de alimentare) care funcţionează cu acumulator.

SIGURANŢA ZONEI DE LUCRU

◾ Păstraţi zona de lucru curată şi bine iluminată. Zonele dezordonate şi întunecoase predispun la accidente. ◾ Nu puneţi în funcţiune sculele electrice în atmosfere explozive, cum ar în prezenţa lichidelor, gazelor sau prafurilor inamabile. Sculele electrice creează scântei, care pot aprinde praful sau gazele. ◾ Ţineţi copiii şi persoanele prezente la distanţă atunci când operaţi o sculă electrică. Distragerea atenţiei vă poate face să pierdeţi controlul.

◾ Păstrați-vă vigilența, urmăriţi ceea ce faceţi şi apelaţi la bunul simţ când utilizaţi o sculă electrică. Nu utilizaţi o sculă electrică când sunteţi obosit, sau sub inuenţa drogurilor, a alcoolului sau a medicaţiei. Un moment de neatenţie în timp ce utilizaţi sculele electrice se poate solda cu vătămări grave. ◾ Utilizaţi echipamente de protecţie personală. Purtaţi întotdeauna echipament de protecţie oculară. Echipamentele de protecţie, cum ar masca de praf, bocancii de protecţie antiderapanţi, casca sau antifoanele utilizate în condiţii corespunzătoare, vor reduce vătămările corporale. ◾ Preveniţi pornirea accidentală. Asiguraţi-vă că întrerupătorul este în poziţia oprit înainte de a conecta la o sursă de alimentare şi/sau set de acumulatori, înainte de a ridica sau transporta scula. Transportul sculelor electrice cu degetul pe întrerupător sau cu alimentarea cu energie electrică pornită, predispune la accidente.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800

◾ Îndepărtaţi orice cheie de reglare înainte de a porni scula electrică. O cheie lăsată într-o piesă rotativă a sculei electrice poate duce la accidente. ◾ Nu vă întindeţi excesiv. Păstrați-vă stabilitatea și echilibrul în orice moment. Astfel veţi avea un mai bun control asupra sculei electrice în situaţii neaşteptate. ◾ Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Păstraţi-vă părul, îmbrăcămintea şi mănuşile departe de componentele în mişcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot prinse de piesele în mişcare. ◾ Dacă sunt furnizate dispozitive pentru conectarea sistemelor de extragere şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi utilizate corespunzător. Utilizarea dispozitivelor colectoare de praf poate reduce pericolele legate de praf. ◾ Nu permiteți ca familiaritatea dobândită în urma utilizării frecvente a sculelor să vă facă să neglijați sau să nesocotiți principiile de siguranță ale sculei. O operație neglijentă poate cauza răni grave într-o fracțiune de secundă.

UTILIZAREA ŞI ÎNGRIJIREA SCULELOR

ELECTRICE ◾ Nu forţaţi scula electrică. Utilizaţi scula electrică corespunzătoare pentru aplicaţia dumneavoastră. Scula electrică corectă va face o treabă mai bună şi mai sigură utilizată conform specicațiilor pentru care a fost concepută. ◾ Nu utilizaţi scula electrică dacă întrerupătorul nu comută pe poziţiile pornit şi oprit. Orice sculă electrică ce nu poate controlată cu întrerupătorul este periculoasă şi trebuie reparată. ◾ Depozitaţi sculele electrice într-un loc inaccesibil copiilor şi nu permiteţi utilizarea sculei electrice de persoane nefamiliarizate cu aceasta sau cu aceste instrucţiuni. Sculele electrice sunt periculoase în mâna utilizatorilor neinstruiţi. ◾ Întreţineţi sculele electrice și accesoriile. Vericaţi dacă există abateri de la coaxialitate sau îndoiri ale pieselor în mişcare, avarii ale pieselor şi orice altă situaţie care poate afecta funcţionarea sculelor electrice. În caz de deteriorare, reparaţi scula electrică înainte de utilizare. Multe accidente sunt cauzate de sculele electrice prost întreţinute. ◾ Menţineţi sculele de tăiere ascuţite şi curate. Elementele de tăiere întreţinute corespunzător şi cu muchii de tăiere ascuţite sunt mai puţin probabil să se îndoaie şi sunt mai uşor de controlat; ◾ Utilizaţi scula electrică, accesoriile şi cuţitele demontabile etc. în conformitate cu aceste instrucţiuni, ţinând cont de condiţiile de lucru şi lucrarea de efectuat. Utilizarea sculei electrice pentru operaţii diferite de cele intenţionate s-ar putea solda cu o situaţie periculoasă. ◾ Menţineţi mânerele și suprafețele de apucat uscate, curate şi fără ulei şi vaselină. Mânerele și suprafețele de apucare alunecoase nu permit manevrarea în siguranță și controlul asupra sculei în situații neașteptate. ◾ Țineți cablurile la distanță de zona de lucru a sculei. În timpul funcționării sculei electrice, cablurile electrice pot mascate și pot tăiate accidental de sculă.

UTILIZAREA ŞI ÎNGRIJIREA ACUMULATORULUI

◾ Reîncărcaţi numai cu încărcătorul specicat de producător. Un încărcător adecvat pentru un tip de set de acumulatori poate prezenta risc de incendiu dacă este utilizat cu alt set de acumulatori. ◾ Utilizaţi sculele electrice doar cu seturile de acumulatori special menţionate. Utilizarea oricărui alt set de acumulatori prezintă risc de accidente şi incendiu. ◾ Când setul de acumulatori nu este utilizat, ţineţi-l departe de alte obiecte metalice precum clamele de hârtie, monedele, cheile, cuiele, şuruburile sau alte obiecte metalice mici care pot realiza o conexiune între borne. Scurtcircuitarea bornelor bateriei poate produce arsuri sau un incendiu. ◾ În condiţii abuzive se poate scurge lichid din acumulator; evitaţi contactul. Dacă are loc contactul accidental, clătiţi cu apă. Dacă lichidul intră în contact cu ochii, efectuaţi suplimentar un consult medical. Lichidul scurs din acumulator poate produce iritări sau arsuri. ◾ Nu utilizați un set de acumulatori sau o sculă avariată sau modicată. Acumulatorii avariați sau modicați pot prezenta un comportament neprevizibil ceea ce poate cauza incendii, explozii sau accidente. ◾ Nu expuneţi setul de acumulatori la foc sau la temperaturi excesive. Expunerea acestuia la foc sau la temperaturi ce depășesc 100 °C poate cauza o explozie. ◾ Respectați instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specicat în instrucțiuni. Încărcarea inadecvată sau la temperaturi situate în afara intervalului specicat pot avaria acumulatorul și spori riscul de incendiu.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800190

◾ Apelați numai la o persoană calicată pentru a vă repara scula electrică utilizând numai piese de schimb identice. Astfel se asigură menţinerea nivelului de siguranţă al sculei electrice. ◾ Nu efectuați niciodată operații de service asupra seturilor de acumulatori avariați. Operații de service asupra seturilor de acumulatori trebuie efectuate numai de către fabricant sau de furnizori de service autorizați. AVERTIZARE: Citiți toate instrucțiunile, avertizările de siguranță, ilustrațiile și specicațiile livrate împreună cu această sculă electrică. Nerespectarea tuturor instrucțiunilor enumerate mai jos se poate solda cu șoc electric, incendiu și/sau vătămare corporală gravă. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. INSTRUIRE ◾ Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a mașinii. ◾ Nu permiteți niciodată persoanelor nefamiliarizate cu aceste instrucțiuni sau copiilor să utilizeze aparatul. Reglementările locale pot restricționa vârsta operatorului. ◾ Rețineți că operatorul sau utilizatorul este responsabil de accidentele sau pericolele la care sunt supuse alte persoane sau bunurile acestora. PREGĂTIRE ◾ Nu utilizați niciodată mașina în timp ce sunt oameni, mai ales copii, sau animale în apropiere. ◾ Purtați în permanență echipament de protecție oculară și încălțăminte rezistentă când utilizați mașina. ◾ Distanța dintre produs și trecători trebuie să e de cel puțin 15 m. ◾ Nu utilizați mașina dacă sunteți obosit, bolnav sau sub inuența alcoolului sau a medicamentelor. FUNCȚIONARE ◾ Utilizați mașina numai pe timp de zi sau în condiții de lumină articială bună. ◾ Nu puneți niciodată mașina în funcțiune cu apărătorile sau scuturile deteriorate sau fără apărători ori scuturi montate pe poziție. ◾ Porniți motorul numai atunci când mâinile și picioarele sunt la distanță de elementele de tăiere. ◾ Deconectați întotdeauna cositoarea de la sursa de alimentare (de ex. îndepărtați setul de acumulatori). ◾ de ecare dată când lăsați mașina nesupravegheată; ◾ înainte de eliminarea unui blocaj; ◾ înainte de vericarea, curățarea sau orice intervenție adusă mașinii, ◾ după lovirea unui obiect străin; ◾ ori de câte ori mașina începe să vibreze anormal. ◾ Aveți grijă să nu vă vătămați picioarele și mâinile de la dispozitivul de tăiere. ◾ Asigurați-vă întotdeauna că oriciile de ventilație nu sunt blocate de reziduuri.

ÎNTREȚINERE ȘI DEPOZITARE

◾ Deconectați mașina de la sursa de alimentare (de ex. îndepărtați setul de acumulatori) înainte de a efectua orice lucrări de întreținere sau curățare. ◾ Folosiți numai piese de schimb și accesorii recomandate de producător. ◾ Inspectați și efectuați întreținerea mașinii cu regularitate. Dați mașina la reparat numai unui reparator autorizat. ◾ Când nu este utilizată, nu lăsați mașina la îndemâna copiilor.

ALTE AVERTIZĂRI SUPLIMENTARE DE SIGURANȚĂ

◾ Evitați mediile periculoase - Nu utilizați aparate electrice pe pante ude sau cu umezeală. ◾ Păstrați apărătorile instalate și în stare de funcționare. ◾ Ţineţi mâinile şi picioarele departe de zona de tundere. ◾ Pentru a reduce riscul de rănire, nu lucrați niciodată stând pe o scară sau pe orice alt suport nesigur. Nu țineți niciodată accesoriul de tăiere la înălțime deasupra taliei. ◾ Vericați accesoriul de tăiere la intervale scurte regulate în timpul utilizării, sau imediat dacă observați o modicare vizibilă a modului de tăiere. ◾ Pentru rezultate optime, acumulatorul trebuie încărcat într-o locație în care temperatura este mai mare de 5°C și mai mică de 40°C. Nu îl depozitați în exterior sau în vehicule. ◾ Dacă cineva se apropie de dumneavoastră, opriți imediat motorul și accesoriul de tăiere. ◾ Avertizați operatorul asupra pericolului propulsiei lamei (valabil numai pentru produsul echipat cu o lamă cu 3 dinți). ◾ Propulsarea lamei poate avea loc când lama rotativă intră în contact cu un obiect care nu este tăiat imediat.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800

◾ Propulsarea lamei poate să e sucient de violentă încât să cauzeze propulsarea sculei și/sau a operatorului în orice direcție, și eventual poate cauza pierderea controlului asupra trimmerului. ◾ Propulsarea lamei poate avea loc fără avertisment dacă lama întâmpină dicultăți, se blochează sau este prinsă. ◾ Propulsarea are șanse mai mari să apară în zone unde materialul ce trebuie tăiat este greu de văzut. ◾ Nu instalați lama pe un trimmer fără a instala corect toate piesele necesare. Neutilizarea componentelor adecvate poate cauza proiectarea lamei și rănirea grave a operatorului și/sau a trecătorilor. Eliminați lamele îndoite, exfoliate, crăpate, surate sau avariate în vreun fel. Utilizați o lamă ascuțită. O lamă tocită are șanse mai mari să provoace dicultăți și să e propulsată. (utilizați numai o lamă cu 3 dinți). ◾ O lamă de debitare/r poate cauza răniri în cazul care continuă să se rotească după oprirea motorului sau eliberarea trăgaciului. Mențineți un control adecvat asupra trimmerului până la oprirea completă a lamei/rului. ◾ Utilizați numai seturile de acumulatori EGO și încărcătorii de mai jos:SET DE ACUMULATORI ÎNCĂRCĂTORBAX1500 CHX5500E ◾ Sculele electrice alimentate cu baterii nu trebuie să e racordate la o priză electrică, de aceea, acestea sunt întotdeauna în stare de funcționare. Atenție la eventualele riscuri chiar și când scula nu este în funcțiune. Aveți grijă când efectuați operații de întreținere sau de service. ◾ Nu spălați trimmerul cu furtunul de grădină; evitați pătrunderea apei în motor și în conexiunile electrice. ◾ În cazul situațiilor care nu sunt adresate în acest manual, utilizați grijă și raționament. Contactați centrul de service pentru clienți EGO pentru asistență. PĂSTRAŢI ACESTE INSTRUCŢIUNI! SPECIFICAŢII Unitate de tăiereCap de trimmerLamă de metal cu 3 dințiVoltaj56V 56V Turaţie la mers în gol4000-5800 /min 4000-5800 /min Temperatură de funcționare recomandată: 0°C-40°CTemperatură de depozitare recomandată: -20°C-70°CTipul rului de tăiere 2,4mm /Lamă de tăiere: / ABB1203Lățime de tăiere 38cm 30cmGreutate 6,8kg 6,46kgNivel de putere sonoră măsurată L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Nivel de presiune sonoră la urechea operatorului L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Nivel de putere sonoră garantată L

◾ Valoarea totală declarată a vibraţiilor a fost măsurată în conformitate cu o metodă standard de testare şi poate utilizată pentru compararea sculelor între ele; ◾ Valoarea totală declarată poate utilizată în evaluarea preliminară a expunerii. OBSERVAȚIE: Vibrațiile emise în timpul utilizării efective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protecții auditive în timpul utilizării efective a produsului.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800192

Trimmer pentru tușuri

Lamă cu 3 dinți și scut

Cheie multifuncțională

Manual de instrucțiuni

2. Ansamblu apărătoare

5. Buton de siguranţă

9. Plăcuță apărătoare

11. Șurub de etanșeizare

12. Gaură de blocare tijă

13. Lamă de tăiere r

14. Accesoriu apărătoare

17. Flanşă exterioară

19. Cheie multifuncțională

20. Cheie hexagonală

21*. Pernuță de șold (Vândută separat) AVERTISMENT: Nu utilizați niciodată scula fără apărătoarea bine xată. Apărătoarea trebuie să e întotdeauna instalată pe sculă pentru a proteja utilizatorul. AVERTISMENT: Când scula este echipată cu un cap de trimmer, accesoriul apărătorii cu lama de tăiere trebuie montat pe apărătoare. Nerespectare acestei instrucțiuni poate duce la un r de tăiere excesiv de lung și la suprasolicitarea motorului. Nu utilizați niciodată capul trimmerului fără accesoriul apărătorii. ASAMBLAREA AVERTISMENT: În caz de piese avariate sau care lipsesc, nu utilizați trimmerul dacă piesele nu sunt înlocuite. Utilizarea trimmerului cu piese avariate sau lipsă poate rezulta în vătămări personale grave. AVERTISMENT: Nu încercați să modicați trimmerul sau să creați accesorii nerecomandate pentru a utilizate cu acest produs. Orice alterare sau modicare este considerată utilizare greșită și poate duce la condiții periculoase ce pot rezulta în vătămări personale grave. AVERTISMENT: Întotdeauna purtați mănuși rezistente când instalați sau îndepărtați apărătoarea ori când efectuați orice operație de întreținere asupra lamei cu 3 dinți/lamei de tăiere a rului. Atenție la lama de tăiere de pe apărătoare/lama cu 3 dinți și protejați-vă mâinile pentru a nu rănite de lame. AVERTISMENT: Pentru a preveni pornirea accidentală care ar putea cauza vătămări personale grave, întotdeauna scoateți setul de acumulatori din sculă când asamblați componente, efectuați reglaje sau când produsul nu este utilizat. AVERTISMENT: Nu utilizați niciodată scula fără apărătoare și fără ghidon bine xate. Nerespectarea acestei instrucțiuni poate duce la eventuale accidentări grave.

MONTAREA ȘI REGLAREA MÂNERULUI

GHIDONULUI Trimmerul de tușuri este depozitat conform ilustrației din Fig. B. Slăbiți mai întâi bolțul cu cap de uture de pe racordul de conectare, după care ridicați ghidonul la 180° în jurul tijei (Fig. C), rotiți-l cu 90° în sens antiorar pentru a-l poziționa cu fața înspre capul cu bobină (Fig. D). La sfârșit, rotiți-l în față și în spate pentru a-l amplasa într-o poziție confortabilă de lucru și strângeți bolțul. OBSERVAȚIE: Utilizați mașina numai dacă ghidonul este instalat perpendicular pe tijă.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800

Slăbiți și îndepărtaţi cele două șuruburi de pe apărătoare (Fig. E), aliniați oriciile de xare ale apărătorii cu oriciile de ansamblului, după care prindeți apărătoarea de baza tijei cu ajutorul celor două șuruburi împreună cu două șaibe elastice (Fig.F). AVERTISMENT: Asigurați-vă că suprafața internă a apărătorii este îndreptată înspre capul de tăiere (Fig. F & G). AVERTISMENT: Când trimmerul este echipat cu un cap de trimmer, accesoriul apărătorii cu lama de tăiere trebuie montat pe apărătoare. Nerespectare acestor instrucțiuni poate duce la un r de tăiere excesiv de lung și la suprasolicitarea motorului. ÎNLOCUIREA CAPULUI DE TRIMMER CU LAMA CU 3 DINȚI Fig. G ilustrează capul trimmerului. Apoi demontați capul trimmerului și instalați lama cu 3 dinți pe trimmerul de tușuri.

1. Apăsați cele două clape de detașare de la baza

suportului bobinei și scoateți suportul de bobină extrăgându-l direct (Fig. H1 & H2).

2. Rotiți ansamblul carcasei superioare pentru a alinia

fanta din anșă cu oriciul de blocare a axului din cutia de viteze și introduceți stabilizatorul în oriciu (Fig. H3).

3. Rotiți cheia tubulară în sens orar pentru a îndepărta

piulița și ansamblul carcasei superioare (Fig. H4).

4. Îndepărtați accesoriul apărătorii slăbind cele trei

șuruburi cu șaibă (Fig. H5).

5. Lama este furnizată cu un scut. Înainte de a monta

lama pe trimmer, scutul trebuie îndepărtat prin desfacerea sârmei de prindere de pe cârligul situat pe scut (Fig. I1). Fig. G & I1 pentru descrierea componentelor consultați tabelul de mai jos: G-1 Flanșă interioară G-6 Fir de tăiere G-2 Capac anșă G-7 Suport de bobină G-3 Ansamblu carcasă superioară G-8 Ansamblu carcasă inferioară G-4 Piuliță I-1 Sârmă de prindere G-5 Arc I-2 Cârlig OBSERVAȚIE: Pentru a vă proteja de răniri, înainte de orice manevrare a lamei cu 3 dinți trebuie să purtați mănuși.

6. Montați anșa interioară și capacul acesteia în poziția

desemnată (Fig. I2).

7. Montați lama pe axul motorului, asigurându-vă că

suprafața lamei este la același nivel cu suprafața proeminenței anșei interioare. Montați anșa exterioară și a piulița (Fig. I3). Strângeți în prealabil piulița în sens ANTIORAR cu mâna.

8. Pentru suport, sprijiniți cutia de viteze de o suprafață

solidă. Cu o mână apucând de tija trimmerului, și cu cealaltă mână apucând cheia multifuncțională pentru a slăbi piulița în direcția săgeții marcată pe anșa exterioară. (Fig. I4). ÎNLOCUIREA LAMEI CU 3 DINȚI CU CAPUL TRIMMERULUI Fig J1 ilustrează dispozitivul de tăiere format din lama cu 3 dinți. Apoi demontați lama cu 3 dinți și instalați capul trimmerului pe trimmerul de tușuri.

1. Rotiți lama pentru a alinia fanta din anșă cu oriciul

de blocare a axului din cutia de viteze și introduceți stabilizatorul în oriciu.

2. Pentru suport, sprijiniți cutia de viteze de o suprafață

solidă. Cu o mână țineți de tija trimmerului de tușuri și cu cealaltă apucați de cheia multifuncțională pentru a slăbi piulița în sens orar.

3. Scoateți piulița, anșa exterioară și anșa interioară

din trimmerul de tușuri (Fig. J2). Fig. J1, J3 & J7 pentru descrierea pieselor consultați tabelul de mai jos: J-1 Tijă J-6 Piuliță J-2 Flanșă interioară J-7 Fantă din anșă J-3 Capac anșă J-8 Arc J-4 Lamă cu 3 dinți J-9 Crestătură J-5 Flanşă exterioară J-10 Oriciu OBSERVAȚIE: Când lama cu 3 dinți nu este utilizată, pentru prevenirea rănirilor, introduceți lama în teaca acesteia.

4. Asamblați apărătoarea de trimmer strângând cele trei

5. Instalați carcasa inferioară pe cutia de viteze

strângând piulița și instalând arcul în locașul acestuia (Fig. J3).TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800194

6. Îndoiți și înfășurați rul în jurul bobinei precum în

ilustrațiile din Fig. J4. După care amplasați capetele rului prin cele două crestături opuse de pe bobină (Fig. J5) și amplasați bobina în suportul său cu crestăturile aliniate cu oriciile suportului de bobină (Fig. J7). În ultimul rând, aliniați fantele suportului cu cele două clape de la baza bobinei și apăsați uniform suportul în jos, asigurându-vă că se anclanșează (Fig. J6). OBSERVAȚIE: Neînfășurarea rului în direcția indicată va duce la funcționarea greșită a capului trimmerului. UTILIZAREA AVERTISMENT: Nu permiteţi ca familiarizarea cu acest produs să vă facă neglijent(ă). Amintiţi-vă că o fracţiune de secundă de neglijenţă este sucientă pentru a provoca vătămări grave. AVERTISMENT: Întotdeauna purtați protecție oculară și echipament de protecție auditivă. Nerespectarea acestei instrucţiuni ar putea avea ca rezultat proiectarea în ochi a obiectelor și alte posibile vătămări grave. AVERTISMENT: Nu utilizați nicio componentă sau accesoriu care nu a fost recomandat de producătorul acestui produs. Utilizarea de accesorii nerecomandate se poate solda cu vătămări grave.

APUCAREA TRIMMERULUI PENTRU TUFIȘURI

Înainte de a conecta acumulatorul cu suport de spate la trimmer, instalați acumulatorul cu suport de spate și pernuța de șold la hamul suportului de spate consultând manualul pentru BAX1500 și AHP1500. Asamblați trimmerul la pernuța de șold conectând cârligul la oriciul de montare (Fig. K). Tija prezintă 8 oricii, alegeți oriciul optim pentru o utilizare confortabilă. Țineți trimmerul cu r cu ambele mâini, și poziționați-l în partea dreaptă a corpului. Capul trimmerului sau lama trebuie să e paralele cu solul la o distanță corectă de tăiere fără ca operatorul să e nevoit să se aplece. Detașarea trimmerului poate efectuată în două moduri. Eliberați cataramele de piept și de curea (Fig.L1) sau apăsați cârligul de pe pernuța de șold și detașați-l de oriciul de montare de pe tijă. AVERTISMENT: În caz de urgență, elberarea cataramelor de piept și de curea este metoda rapidă de a vă detașa de trimmer. AVERTISMENT: Nu utilizați simultan cureaua unică de umăr și cureaua dublă de umăr cu acumulatorul cu suport de spate. Instalarea setului de acumulatori (Fig. L2) Aliniați marcajul ▲ de pe ștecher cu marcajul ▲ de pe trimmer. Introduceți ștecherul în mașină până când garnitura verde dispare complet în priză. Îndepărtarea Eliberați cablul acumulatorului din canelura de montare și extrageți ștecherul din trimmer.

PORNIREA/OPRIREA TRIMMERULUI DE TUFIȘURI

Pornirea Împingeți butonul de blocare în poziția “ON” (Fig. M). Deplasați trăgaciul mic în sus, după care apăsați trăgaciul declanșator pentru a porni trimmerul. Gradul de apăsare al trăgaciului inuențează viteza de rotire a unității de tăiere. Fig. L1 & M pentru descrierea pieselor consultați tabelul de mai jos: L-1 Cataramă piept M-1 Buton de siguranţă L-2 Cataramă curea M-2 Trăgaci mic L-3 Cârlig M-3 Trăgaci declanșator Oprirea Eliberați trăgaciul declanșator și împingeți la loc butonul de blocare în poziția “OFF”. AVERTISMENT: Întotdeauna scoateți setul de acumulatori din trimmerul cu r în timpul pauzelor de lucru și după terminarea lucrării.

UTILIZAREA TRIMMERULUI PENTRU TUFIȘURI

AVERTISMENT: Îmbrăcați-vă corespunzător pentru a reduce riscul de rănire când utilizați trimmerul. Nu purtaţi haine largi sau bijuterii. Purtaţi echipament de protecție/ oculari și auditiv/pentru urechi. Purtați pantaloni lungi rezistenți, cizme și mănuși. Nu purtaţi pantaloni scurți, sandale sau să staţi desculţ. Înaintea utilizării, vericați zona pentru a vă asigura siguranța de lucru, îndepărtând persoanele, animalele sau obiecte mărunte. Asigurați-vă că aceștia se aă la cel puțin 15m distanță. După care asigurați-vă că purtați protecție oculară, îmbrăcăminte corectă și aveți o poziție echilibrată.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800

Înaintea ecărei utilizări, vericați pentru depistarea pieselor uzate/avariate. Vericați capul trimmerului, lama cu 3 dinți, apărătoarea, accesoriul apărătorii și ghidonul și înlocuiți piesele care sunt surate, distorsionate, îndoite sau avariate în vreun fel. Lama de tăiere a rului de pe muchia accesoriului apărătorii se poate toci cu timpul. Se recomandă să o ascuțiți periodic cu o pilă sau să o înlocuiți cu una nouă. După ecare utilizare, curățați bine trimmerul

UTILIZAREA ÎMPREUNĂ CU CAPUL DE TRIMMER

Ajustarea lungimii rului de tăiere Capul trimmerului permite utilizatorului să elibereze mai mult r fără să oprească motorul. Pe măsură ce rul devine fragil sau uzat, r adițional poate eliberat prin lovirea ușoară a butonului de derulare a rului de sol în timpul operării trimmerului. OBSERVAȚIE: Eliberarea rului devine mai dicilă pe măsură ce rul de tăiere devine mai scurt. AVERTISMENT: Nu îndepărtați sau să modicați ansamblul lamei de tăiere a rului. Lungimea excesivă a rului poate cauza supraîncălzirea motorului și poate duce la răni personale grave. Înlocuirea rului AVERTISMENT: Nu utilizați niciodată r de metal ranforsat, sârmă, frânghie, etc. Acestea se pot rupe și pot deveni proiectile periculoase. Apăsați cele două clape de detașare de la baza suportului bobinei și scoateți suportul de bobină (Fig. H1 & H2). Urmați instrucțiunile pasului 6 “ÎNLOCUIREA LAMEI CU 3 DINȚI CU CAPUL TRIMMERULUI” pentru a instala un r nou de tăiere pe trimmer. Utilizarea lamei cu 3 dinți AVERTISMENT: Pentru a tăia tușurile și arbuști sălbăticiți, coborâți lama rotativă cu 3 dinți în jos pe vegetație pentru a obține efectul de tăiere. Utilizați trimmerul pentru tușuri ca o coasă (măturați cu el înspre dreapta și stânga) la nivelul solului. Nu țineți niciodată unitatea de tăiere deasupra taliei. AVERTISMENT: Cu cât unitate de tăiere este mai sus de sol, cu atât crește riscul de rănire provocat de resturile ejectate în lateral. AVERTISMENT: Când tăiați lăstari sau alte materiale lemnoase cu diametrul maxim de 2cm, utilizați partea stângă a lamei pentru a evita propulsarea acesteia. Nu încercați să tăiați material lemnos cu diametrul mai mare, deoarece lama poate prinde sau poate arunca trimmerul pentru tușuri înainte. Acest lucru poate avaria lama sau trimmerul pentru tușuri, ori cauza pierderea controlului trimmerului pentru tușuri, rezultând în răni. AVERTISMENT: Utilizarea inadecvată a lamei poate duce la crăparea, ciobirea sau spargerea lamei. Piesele aruncate pot răni grav operatorul sau trecătorii. Pentru a reduce riscul de rănire, este esențial să respectați următoarele măsuri: ◾ Evitați contactul cu obiecte dure sau solide străine, precum pietre, bolovani sau bucăți de metal. ◾ Nu tăiați niciodată lemn sau tușuri cu tulpina ce depășește 2cm. ◾ Inspectați lama la intervale scurte periodice pentru semne de avariere. Nu continuați să lucrați cu o lamă avariată. ◾ Reascuțiți lama periodic (când este tocită evident) și dacă este nevoie, echilibrați-o (operație efectuată de un tehnician autorizat de service). Propulsarea lamei Acordați atenție extremă când utilizați lama cu 3 dinți cu acest produs. Propulsarea lamei este reacția care poate avea loc când lama rotativă intră în contact cu un obiect pe care nu-l poate tăia. Acest contact poate cauza oprirea lamei pentru un moment și propulsarea bruscă a trimmerului dinspre obiectul care a fost lovit. Această reacție poate sucient de violentă încât să cauzeze operatorului pierderea controlului asupra trimmerului. Propulsarea lamei poate avea loc fără avertisment dacă lama întâmpină dicultăți, se blochează sau este prinsă. Propulsarea are șanse mai mari să apară în zone unde materialul ce trebuie tăiat este greu de văzut. Pentru tăierea ușoară și în siguranță, apropiați-vă de buruienile ce trebuie tăiate cu trimmerul dinspre dreapta spre stânga. În cazul întâlnirii unui obiecte neașteptat sau a unei tulpini de lemn, această abordare ar putea diminua reacția de propulsare.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800196

ÎNTREȚINEREA AVERTISMENT: Înainte de a inspecta, curăța sau de efectua operațiuni de service asupra aparatului, opriți motorul, asigurați-vă că toate componentele mobile sunt oprite și îndepărtați setul de acumulatori dacă este nevoie. Nerespectarea acestor instrucţiuni se poate solda cu vătămări corporale grave sau distrugerea bunurilor. AVERTISMENT: Când efectuați operații de service, utilizaţi numai piese de schimb identice. Utilizarea oricăror altor piese poate crea un pericol sau poate produce o deteriorare. Pentru siguranța și abilitatea produsului, toate reparațiile ar trebui efectuate de către un tehnician de service autorizat.

ÎNTREŢINERE GENERALĂ

Evitaţi utilizarea solvenţilor când curăţaţi piese din plastic. Majoritatea pieselor din plastic sunt susceptibile să se deterioreze de la diverse tipuri de solvenţi comerciali şi se pot defecta prin utilizarea acestora. Utilizaţi cârpe curate pentru a îndepărta murdăria, praful, uleiul, vaselina etc.

◾ După ecare utilizare a lamei cu 3 dinți/ a capului trimmerului, curățați reziduurile, solul acumulat sau iarba de pe lamă și de pe apărătoare, utilizând o perie moale. OBSERVAȚIE: Când lama de tăiere a rului devine tocită, vă rugăm ascuțiți-o apelând la un tehnician de service autorizat sau înlocuiți-o cu o lamă nouă după cum este necesar. ◾ După ecare utilizare a trimmerului, curățați unitatea de tăiere utilizând o cârpă umedă cu detergent slab. ◾ Nu utilizați detergenți puternici pe carcasa de plastic sau pe mâner. Acestea pot deteriorarea de anumite uleiuri parfumate precum brad și lămâie, și de către solvenți precum kerosenul. Umezeala poate cauza un risc de electrocutare. Ștergeți orice urmă de umezeală cu o cârpă uscată. ◾ Utilizați o perie mică sau un aspirator mic pentru a curăța fantele de aerisire de pe carcasa posterioară.

LUBRIFIAȚI CARCASA CUTIEI DE VITEZE

Pentru funcționare optimă și durată mai lungă de viață, lubriați carcasa cutiei de viteze cu un lubriant special (4-5 g de ecare dată) după ecare 50 de ore de funcționare.Vaselina specială trebuie să îndeplinească următoarele cerințe.

1. Să facă parte din clasa DIN51818: NLGI-1 privind

gradul de penetrare cu con.2. Vaselină pe bază de esteri.

3. Pornire excelentă la temperatură joasă, PE, forfecare

mecanică, rezistență la abraziune și proprietăți de stabilitate la oxizi.

4. Temperatura de funcționare trebuie să fie cuprinsă

între -40~180ºC.Scoateți mufa acumulatorului și șurubul de etanșare. Lubriați carcasa cutiei de viteze prin oriciul de ungere. AVERTISMENT: Nu lubriați în timp ce coasa pentru iarbă este conectată încă la acumulator sau funcționează încă.

◾ Detașați setul de acumulatori de pe sculă. ◾ Purtați mănuși super rezistente pentru a curăța bine scula. ◾ Montați scutul lamei pe lama cu 3 dinți pentru protecție vitală (Fig. N). ◾ Depozitaţi aparatul într-un loc uscat, bine aerisit, închis cu cheia sau la înălțime, în care copiii nu au acces. Nu depozitați mașina pe sau lângă fertilizanți, benzină sau alte chimicale. OBSERVAȚIE: Nu utilizați trimmerul de gard viu dacă are lame tocite sau avariate. Acest lucru poate duce la suprasolicitare și va furniza rezultate de tăiere nesatisfăcătoare. Protejarea mediului înconjurător Nu eliminaţi aparatele electrocasnice ca deşeu municipal nesortat, utilizaţi centrele de colectare separată.Conform Directivei europene 2012/19/UE, sculele echipamentele electrice și electronice care nu mai sunt utilizabile, și conform Directivei europene 2006/66/CE, seturile de acumulatori/bateriile defecte sau uzate trebuie colectate separat. Dacă aparatele electrice sunt aruncate la groapa de gunoi sau la haldă, se pot scurge substanţe periculoase în pânza freatică şi acestea pot intra în lanţul troc, afectându-vă sănătatea şi bunăstarea.TRIMMER PENTRU TUFIȘURI CU ACUMULATOR DE LITIU-ION DE 56V, MOTOR POSTERIOR ȘI GHIDON — BCX3800

PROBLEMĂCAUZĂ SOLUȚIETrimmerul nu pornește. ◾ Setul de acumulatori nu este xat de trimmer sau trimmerul nu face contact cu acumulatorul. ◾ Reintroduceți ștecherul acumulatorului în trimmer. ◾ Setul de acumulatori este descărcat. ◾ Încărcați setul de acumulatori numai cu încărcătorul specicat. ◾ Butonul de blocare nu a fost apăsat în poziția “ON” înainte de acționare trăgacelor. ◾ Înainte de a utiliza trimmerul, conrmați că butonul de blocare este deblocat. Trimmerul se oprește din funcționat. ◾ Setul de acumulatori sau trimmerul sunt prea erbinți. ◾ Lăsați setul de acumulatori sau trimmerul să se răcească până când temperatura acestora revine la normal. ◾ Trimmerul este suprasolicitat. ◾ Mașina își va reveni după ce sarcina este îndepărtată. Pentru o lucrare efectuată încontinuu, reduceți gradul de solicitare al mașinii. ◾ Setul de acumulatori este deconectat de la sculă. ◾ Reinstalați setul de acumulatori. ◾ Setul de acumulatori este descărcat. ◾ Încărcați setul de acumulatori numai cu încărcătorul specicat.Vibraţii sau zgomot excesive. ◾ Cutie de viteze uscată ◾ Îndepărtați șurubul de etanșeizare și adăugați ulei de lubriere. ◾ Fir de tăiere neechilibrat. ◾ Loviți ușor butonul bobinei pe sol în timp ce utilizați trimmerul. ◾ Lama cu 3 dinți este îndoită sau avariată. ◾ Înlocuiți cu o lamă nouă. Firul de tăiere nu poate eliberat. ◾ Firul din capul trimmerului este consumat. ◾ Instalați un r nou de tăiere în trimmerul de tușuri. ◾ Firul de tăiere nu a fost instalat corect. ◾ Îndepărtați rul de tăiere și reasamblați-l. GARANŢIA

POLITICA DE GARANȚIE EGO

Vă rugăm consultați website-ul egopowerplus.com pentru termenii și condițiile complete ale politicii de garanție EGO.56-VOLTNA LITIJ-IONSKA MOTORNA KOSA S KOLESARSKIM KRMILOM IN KONČNO NAMEŠČENIM MOTORJEM — BCX3800

Turaţie de mers în golHitrost vrtenja, brez obremenitve min
