Producttype	Draadloze bosmaaier (grastrimmer)
Spanning	56 V DC
Toerental onbelast	4000 - 5800 tpm (met maaikop en 3-tand mes)
Snijbreedte (maaikop)	38 cm
Snijbreedte (3-tand mes)	30 cm
Gewicht (met maaikop)	6,8 kg
Gewicht (met 3-tand mes)	6,46 kg
Diameter maaidraad	2,4 mm
Gegarandeerd geluidsvermogensniveau (maaikop)	96 dB(A)
Gegarandeerd geluidsvermogensniveau (3-tand mes)	98 dB(A)
Geluidsdrukniveau (maaikop)	81,9 dB(A)
Geluidsdrukniveau (3-tand mes)	83,4 dB(A)
Trillingen linkerhandgreep (maaikop)	1,9 m/s²
Trillingen rechterhandgreep (maaikop)	1,5 m/s²
Trillingen linkerhandgreep (3-tand mes)	1,9 m/s²
Trillingen rechterhandgreep (3-tand mes)	1,3 m/s²
Aanbevolen gebruikstemperatuur	0 °C tot 40 °C
Aanbevolen opslagtemperatuur	-20 °C tot 70 °C
Compatibele accu	EGO BAX1500
Compatibele lader	EGO CHX5500E
Inhoud van de verpakking	Bosmaaier, maaikop, 3-tand mes met mesbeschermer, beschermkap, moer, buitenste flens, inbussleutel, multifunctionele sleutel, heupkussen, gebruikershandleiding
Onderhoud	Smeer de tandwielkast elke 50 uur met speciale NLGI-1 vet (4-5 g). Reinig het gereedschap na elk gebruik met een vochtige doek en mild schoonmaakmiddel.
Veiligheid	Draag oogbescherming, gehoorbescherming, handschoenen, veiligheidsschoenen. Houd anderen op minstens 15 m afstand. Niet gebruiken in de regen. Verwijder de accu voor onderhoud.
Repareerbaarheid	Gebruik uitsluitend identieke reserveonderdelen. Laat reparatie uitvoeren door een gekwalificeerde reparateur.

Veelgestelde vragen - BCX3800E EGO

Hoe monteer ik de handgreep van de bosmaaier?

Draai de vleugelmoer van de connector los, til de handgreep 180° rond de steel, draai hem 90° tegen de klok in om hem naar de maaikop te richten, verplaats hem vervolgens heen en weer naar een comfortabele positie en draai de schroef weer vast.

Hoe vervang ik de maaikop door het 3-tand mes?

Verwijder de accu. Druk op de ontgrendelingsknoppen van de spoelhouder en trek deze eruit. Steek een stabilisator in het vergrendelingsgat, draai de moer los met de sleutel, verwijder de bovenste behuizing en de hulpkap. Verwijder de mesbeschermer, monteer de binnenflens, plaats het mes, de buitenflens en de moer, en draai stevig vast.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een oogbescherming en gehoorbescherming, dikke handschoenen, veiligheidsschoenen. Houd andere personen en dieren op minstens 15 meter afstand. Gebruik het gereedschap niet in de regen. Verwijder de accu voor onderhoud.

Hoe zet ik de bosmaaier aan en uit?

Schuif de ontgrendelknop in de ON-stand, beweeg dan de kleine trekker omhoog en druk op de trekkerschakelaar. Om uit te schakelen, laat de trekker los en schuif de ontgrendelknop in de OFF-stand.

Hoe stel ik de lengte van de maaidraad in?

Terwijl het gereedschap in werking is, tik je lichtjes met de tikknop op de grond. De maaidraad wordt automatisch verlengd. Verander de montage van de draadafsnijder niet.

Welke accu en lader gebruik ik met dit model?

Gebruik uitsluitend de EGO BAX1500 accu en de EGO CHX5500E lader. Laad op een plaats waar de temperatuur tussen 5°C en 40°C ligt.

Hoe reinig en onderhoud ik de bosmaaier?

Reinig na elk gebruik de maaieenheid met een vochtige doek en mild schoonmaakmiddel. Gebruik geen oplosmiddelen. Smeer elke 50 uur de tandwielkast met speciaal NLGI-1 vet (4-5 g) via het smeergaatje.

Wat te doen als de machine niet start?

Controleer of de accu goed is aangesloten en opgeladen is. Zorg ervoor dat de ontgrendelknop in de ON-stand staat. Als de motor stopt, laat de accu of het gereedschap afkoelen. Raadpleeg de probleemoplossingstabel in de handleiding.

Hoe berg ik het gereedschap op na gebruik?

Verwijder de accu, reinig het gereedschap, bedek het 3-tand mes met de mesbeschermer. Bewaar op een droge, goed geventileerde plaats, buiten bereik van kinderen, uit de buurt van meststoffen en chemicaliën.

Wat is het garantiebeleid van EGO?

Raadpleeg de site egopowerplus.com voor de volledige garantievoorwaarden en -condities. Zie de bijgevoegde documentatie.

GEBRUIKSAANWIJZING BCX3800E EGO

betrouwbaarheid continu te kennen waarborgen, dienen alle reparations en verrangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur.

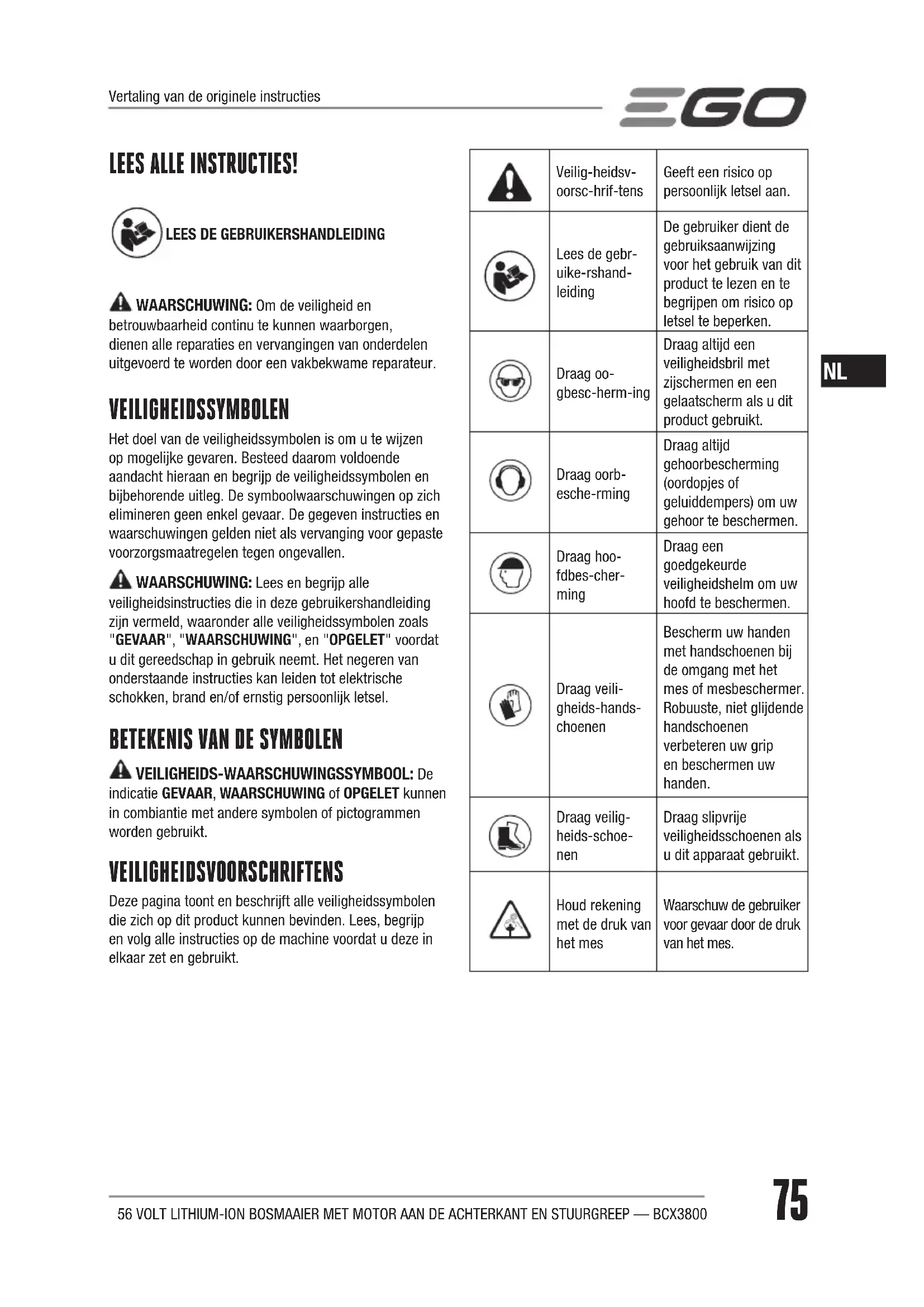

VEILIGHEIDSSYMBOLEN

Het doel van de veiligheidssymbolen is om u te wijzen op möglichke gevaren. Besteed waarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De gegeven instructies en waarschuwingen gelden Niet als verranging voor gespaste voorzorgsmaatregelen gegen ongevallen.

WAARSCHUING: Lees en begrijp alle

veiligheidsinstructies die in deze gebruikershandleiding zich vermeld, waaronder alle veriligheidssymbolen zoals "GEVAAR", "WAARSCHUWING", en "OPGELET" voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN DE SYMBOLEN

indicatie GEVAAR, WAARSCHUWING of OPGELET können in combiantie met andere symbolen of pictogrammen worden gebruikt.

VEILIGHEIDSVOORSCHRIFTENS

Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product können bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaarzet engebruikt.

	Veilig-heidsv-oorsc-hrif-tens	Geeft een risico op persoonlijk letsel aan.
	Lees de gebruike-rshand-leiding	De gebruiker dient de gebruiksaanwijzing voor het gebruik van dit product te lezen en te begrijpen om risico op letsel te beperken.
	Draag oo-gbesc-herm-ing	Draag altijd een veiligheidsbril met zijschermen en een gelaatschem als u dit product gebruikt.
	Draag oorb-esche-rming	Draag altijd gehoorbescherming (oordopjes of geluideddempers) om uw gehoor te beschemen.
	Draag hoo-fdebes-cher-ming	Draag een goedgekeurde veiligheidshelm om uw hoofd te beschemen.
	Draag veili-gheids-hands-choenen	Beschem uw handen met handschoenen bij de omgang met het mes of mesbeschermer. Robuuste, Niet glijdende handschoenen verbeteren uw grip en beschemen uw handen.
	Draag veilig-heids-schoenen	Draag slipvrije veiligheidsschoenen als u dit apparaat gebruikt.
	Houd rekening met de druk van het mes	Waarschuw de gebruiker voor gevaar door de druk van het mes.
	Afketsen en houd omst-andersuit de buurt	Rondvliegende voorwerpen hunnen terugkaatsen wat tot persoonlijk letsel en materièle schade kan leiden. Zorg dat andere Personen en huisdierenuit de buurt blijven van de bosmaaier wonneer.Deze in gebruik is.
	Houd omsta-ndersuit de buurt	Zorg ervoor dat andere Personen en huisdieren zich op minstens 15m afstand van de gastrrimmer bevinden wonneer.Deze in gebruik is.
	Geen rond mes	Installer geen ronde messen.
	Niet aan regenbloot-stellen	Niet in de regen gebruiken en nicht buiten acheterlaten als het regent.
CE	CE	Dit product is in overeenstemming met de EG-richtlijnen.
	WEEE	Gooi elektrisch afval Niet via het huishoudelijk afval weg. Breng het maar een geauthoriseerd recyclingbedrijf.
XXB	Geluidniveau	Gewaarborgd geluid-sver-mog-ens-niveau. Gelui-dse-missie voor de omgeving in overee-nstem-ming met de richtlijnen van de Europese Unie.

V Volt Spanning
—	Gelijkstroom
n0	Snelheid zonder belasting
min-1Per minuit Toeren per minuit

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORELEKTRISCH GEREEDSCHAP

veiligeidswaarschuwingen, instructies, illustraties en specificaties die met het elektrisch gereedschap zijn meegeleverd. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst maar uw op het voedingsnet aangedreven (met snoer) handgereedschap of batterij aangedreven (snoerloos) handgereedschap.

VEILIGHEID OP DE WERKPLAATS

Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten konnen ongevallenveroorzaken.
- Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creert vonken, deze{kunnen stof of dampen in brand steken.
Houd kinderen en omstandersuit de buurt wanner u elektrisch gereedschap bedient. Afleiding kan leiden tot controverlies.

PERSOONLIJKVEVILIGHEID

Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap Niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheidijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

Draag persoonlijke beschemmingsuitrusting. Draag altijd oogbescherming. Beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.
Vermijd dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de stand 'Uit' is ingesteld voordat u het gereedschap op een stroombron en/of accu aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluten kan ongevallen veroorzaken.
- Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap acheterlaten kan leiden tot persoonlijk letsel.
Reik nicht te ver. Zorg er aktijd voor dat u stevig en stabel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachtete situatuies better onder controle kunt honden.
Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar+kunnen in bewegende onderdelen verstrikt raken.
Wanner de montage van stofafzugings- of stofopvangvoorzieningen möglichk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van voorzieningen voor stofopvang kan helpen om het risico in verband met stof te verlagen.
- Word nicht zelfingenomen door deerving die u heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letselveroorzaken.

ELEKTRISCH GEREEDSCHAP GEBRUIKEN EN ONDERHOUDEN

Overbelast het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw werkzaamheid. Met het juiste elektrisch gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik het elektrisch gereedschap Niet als schakelaar Niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat Niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.

Berg Niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die Niet vertrouwd zich met het gereedschap of die deze instructies Niet hebben gelezen het gereedschap Niet gebruiken. Elektrisch gereedschap is gevaarlijk wanner het door onervaren Personen worden gebruikt.
- Onderhoud het elektrisch gereedschap en de accessoires. Controller of de bewegende onderdelen correct functioneren en nicht vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werkung van het elektrisch gereedschap nadelig worden beinvloed. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gelebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhoden snij-gereedschap met scherpe snijranden klemmen minder snug vast en zijn gemakkelijk te beheersen.
- Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
Houd de handvatten en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handvatten en greepvlakken makeen veilige omgang en de controle over het elektrisch gereedschap in onverwachte situatuies onmogelijk.
Houd kabelsuitdebuurt van het werkgebied van het gereedschap.Tijdens het gebruik kan de stroomkabelverborgen worden en per ongeluk beschadigd raken door het elektrisch gereedschap.

ACCUGEREEDSCHAP GEBRUIKEN EN ONDERHOUDEN

Laad alleen op met de lader die door de fabrikant is gespecificeer. Een lader die geschikt is voor een type van accu kan tot brandgevaar leiden wonneer gebruikt met een andere accu.
- Gebruik elektrisch handgereedschap alleen met de specifiek aangegeven accu. Het gebruik van andere accu's kan risico op letsel en brandgevaarverozaken.

Wanner u de accu Niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de twee aansluitklemmen konnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brandveroorzaken.
Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel met water af. Als de vloeistof in de ogen kommt, dient u onmiddelijk een arts te consulteren.

Vloeistof dat uit de accu worden gespoten kan irritatie of brandwonden veroorzaken.

• Gebruik een accu of gereedschap dat is beschadigd of aangepast nicht. Beschadigde of aangepaste accu's können resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel.
  Stel een accu of gereedschap Niet bloot aan vuur of excessieve temperaturen. Bootstelling aan vuur of temperaturen boven 130^ konnen leiden tot een explosie.
  Neem alle laadinstructies in acht en laad de accu of het gereedschap Niet buiten het gespecifieerde temperatuurbereik in de handleiding op. Het

onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.

REPARATIE

Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur en alleen met identieke reserveonderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap.

• Repareer nooit een beschadigde accu. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of een erkend servicecentrum.

veiligheidswaarschuwingen, instructies, illustraties en specificaties die met het elektrisch gereedschap zich meegeleverd. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

TRAINING

Lees de instructies aandachtig door. Maak u vertrouwd met de bedieningsknoppen en het juiste gebruik van de apparaat.

• Personen of kinderen die deze instructies nicht kennen, mogen het gereedschap nooit gebruiken. De lokale wetgeving kan de leeftijd van de bediener begrenzen.
  Onthoud dat de bediener of gebruiker verantwoordelijk is voor ongevalen of bevaren die zich bij ander personen of hun eigendommen voordoen.

VOORBEREIDING

• Gebruik het gereedschap nooit als zich mensen, in het bijzonder kinderen of huisdieren, in de buurt bevinden.
  Draag altijd oogbescherming en stevige schoenen wanneer het gereedschap in werkig is.
• De afstand:tussen het gereedschap en de omstanders mag Niet minder dan 15m bedragen.
• Gebruik het gereedschap nooit als de operator moe of zich is of onder invloed is van alcohol of andere drugs.

GEBRUIK

• Gebruik het gereedschap alleen bij daglicht of voldoende kunstmatig Licht.
• Gebruik het gereedschap nooit met beschadigdeschermen of zonder dat de schermen gemonteerd zich.

Schakel de motor alleen in wanner uw handen en voeten zich uit de buurt van het snijelement bevinden.
- Ontkoppel het gereedschap algijd van de voeding (verwijder bijvoorbeeld het.Accupack).

• wonneer het gereedschap zonder toezicht worden achtergelaten;
• voor het verwijderen van een verstopping;
• voor het controlleren, reinigen of onderhonden van het gereedschap.
  na het raken van een vreemd voorwerp;
• telkens het gereedschap overmatig trift.

Zorg dat u geen letsel oploopt aan uw voeten en handen en voeten door hetsnijelement.
Zorg dat de ventilatieopengingen algid vrij van vuil zich.

ONDERHOUD EN OPSLAG

• Ontkoppel het gereedschap van de voeding (verwijder bijvoorbeeld het accupack) alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• Gebruik alleen reserveonderdelen of accessoires die door de fabrikant zich aanbevolen.
• Controller en onderhoud het gereedschap regelmatig.
  Laat het gereedschap alleen door een erkende reparateur repareren.
  Wanneer nicht in gebruik, berg het gereedschap op buiten het bereik van kinderen.

Vermijd een gevaarlijke omgeving - Gebruik het gereedschap Niet ope een vochtige ofatie helling.
Houd de schermen op hunplaats en in een goede staat.
Houd handen en voeten uit de buurt van het snijbereik.
- Om het risico op letsel te voorkomen, mag u nooit op een ladder of een andere onveiligsteun werken. Houd de snij-eenheid nooit boven heuphoogte.
- Controller de snij-eenheid regelmatigijdens het gebruik of onmiddelijk nadat een duidelijke wijziging van de snijprestaties optreedt.
Voor het Beste resultaat dient de accu in een ruimte te worden geladen waar de temperatuur hoger is dan 5^ en lager dan 40^ . Bewaar hem nicht buiten of in een voertuig.
■ Als iemand in de buurt kommt, dient u de motor en snij-eenheid te stoppen.
Waarschuw de bediener voor het gevaar dat het blad terug kaatst (alleen voor het gebruik met 3-tands mes).

Een terugkaatsen van het mes kan gebeuren als het draaiende mes contact heeft met een voorwerp dat Niet direct kan worden gesneden.
- Het terugkaatsen van het mes kan ernstig genoeg zich om het apparaat en/of de gebruiker in een willekeurige richting te slingeren, waardoor de controle over het apparaat kan worden verloren.
- Hetteringkaatsen van het mes kan zonder waarschuwing gebeuren als het mes ergens aan vast blijft hangen, afslaat of vast raakt.
- Het terugkaatsen van het mes geleurt erder in een gebied waar het moeilijk te zien is, welk materiaal wordt gesneden.

• Bevestig geen mes aan een eenheid zonder een correcte installmentatie van alle benodigde onderdelen. Door Niet de juiste onderdelen te gebruiken, kan het mes eraf vliegen en ernstig letsel veroorzaken bij de gebruiker en/of omstanders. Verwijder gebogen, verrormde, geschuurde, gebroken of op welke manier dan ook beschadigde messen. Gebruik een scherp mes. Een bot mes klemt eerder vast of kaatst terug (gebruik alleen een 3-tands mes).

• Een mes/draad met naloop kan letsel veroorzaken terwijl het nog verder draait nadat de motor isuitgeschakeld of de schakelaar is losgelaten. Zorg voor een goede controle totdat het mes/de draad compleet stil staat.

• Gebruik het gereedschap alleen met de onderstaand vermelde accu's en laders van EGO:

ACCUPACK OPLADER
BAX1500 CHX5500E

Accugereedschap moet Niet op een stopcontact worden aangesloten en is.daarom altijd gereed voor gebruik.Let op voor mogelijkke bevaren,zelfs wanner het gereedschap Niet in gebruik is.Let op wanner u onderhoud aan het gereedschap uitvoert.
Reinig het gereedschap Niet met een slang. Zorg dat de motor of elektrische componenten Niet met water in aanraking komen.
Als er zich situations voordoen die nicht in deze handleiding worden behandeld, dient u uw gezond verstand te gebruiken. Neem contact op met het EGO klantenservice als u hulp nodig heeft.

BEWAAR DEZE GEBRUKSAANWIJZING!

SPECIFICATIONS

Snij-eenheid Maaikop		3-tands metalen mes
Spanning	56V--- 56V	---
Snelheid zonder belasting	4000-5800 /min	4000-5800 /min
Aanbevolen gebruikestemperatuur:	tussen 0°C en 40°C
Aanbevolen opslagtemperatuur:	tussen -20° en 70°C
Type snijdraad 2,4mm /
Zaagblad / ABB1203
Snijbreedte 38cm 30cm
Gewicht 6,8kg 6,46kg
Gemeten geluidsvermogensniveau LWA	94,2dB(A) K=1,8dB(A)	96,3dB(A) K=2,1dB(A)
Geluidsdrukniveau aan hetoor van de bediener LPA	81,9dB(A) K=2,5dB(A)	83,4dB(A) K=4,1dB(A)
Gegarandeerd geluidsvermogensniveau LWA (conform 2000/14/EG)	96dB(A)	98dB(A)

Vibratie \( {\mathrm{a}}_{\mathrm{h}} \)	ILinker handvat	1,9m/s2K=1,5m/s2	1,9m/s2K=1,5m/s2
	Rechter handvat	1,5m/s2K=1,5m/s2	1,3m/s2K=1,5m/s2

De opgegeven totale vibratiewaarde is gemeten volgens de standard testmethode en kan worden gebrukt om het apparaat met een ander apparaat te vergelijkken;
- De opgegeven totale vibratiewaarde kan ook worden gebruikt in een voorafgaande beoordeling op blootstelling.

OPMERKING: De vibratie-afgitheijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruikerijdens het gebruik handschoenen en gehoorbescherming te dragen.

INHOUD VAN DE VERPAKKING

OMSCHRIJVING VAN DE ONDERDELEN AANTAL
Bosmaaier 1
3-tands mes met bescherming 1
Scherm 1
Moer 1
Buitenflens 1
Binnenzenskantsleutel 1
Multifunctionele sleutel 1
Heupkussen 1
Gebruikersaanwijzing 1

BESCHRIJVING

KEN UW BOSMAAIER (Afb. A)

1. Snijdraad
2. Beschermkap
3. Stang
4. Schakelaar
5. Vergrendelingsknop
6. Vleugelmoer
7. Haak
8. Aansluiting
9. Beschermplaat

10. Stuurgreep

11. Afdichtschoef

12. Vergrendelingsgat voor stang
13. Mes voor knippen van draad
14. Schermaccessoire
15. 3-tands mes
16. Mesbeschermer
17. Buitenflens
18. Moer
19. Multifunctionele sleutel
20. Binnenzenskantsleutel
    21^ . Heupkussen (wordt apart verkocht)

WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerd scherm. Het scherm要去 zich algijd op het gereedschap bevinden om de gebruiker te beschermen.
WAARSCHUWING: Als het gereedschap is voorzien van een maaikop, dient het schermaccessoire met lijntrimmer op het scherm te worden gemonteerd. Als u dit Niet in acht neemt, leidt dit tot een extreem lange snijdraad en een overbelasting van de motor. Gebruik de maaikop nooit zonder schermaccessoire.

MONTAGE

WAARSCHUWING: Als er onderden beschadigd zijn of ontbreken, gebruik deze bosmaaier dan Niet totdat alle onderden verrangen of aanwezig zijn. Het gebruik van deze bosmaaier met beschadigde of ontrekende onderden kan ernstig persoonlijk letsel veroorzaken.
WAARSCHUWING: Probeer nicht om de bosmaaier aan te passen of accessoires te makeit die nicht voor gebruik met dit product worden aanbevolen. Eendergelijke aanpassing of wijziging is misbruik en kan leiden tot gevaar en möglichk ernstig persoonlijk letset.

WAARSCHUWING: Draag.altijd stevige
handschoenen als u de beschemer installeert of verwijderd of als u het 3-tands mes/de draadsnijder onderhoudt. Wees voorzichtig bij de draadsnijder op het scherm-accessoire / het 3-tands mes om uw handen te beschermen gegen letsel door beiden messen.
WAARSCHUWING: Om het per ongeluk starten van het gereedschap, wat persoonlijk letsel kan veroorzaken, te voorkomen, haal algid de accu uit het gereedschap als u onderdelen monteert, instellenen uitvoert, het reinigt of als het Niet in gebruik is.

WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerd scherm en stuurgreep. Het Niet in acht nemen kan dit leiden tot möglichk ernstig persoonlijk letsel.

DE STUURGREEP MONTEREN EN AANPASSEN

De bosmaaier worden opgeslagen zoals te zien in Afb. B. Eerst dient u de vleugelmoer van het scharnier los te draaien en verwolgens de stuurgreep 180^ rond de schacht (Afb. C) te tillen, draai hem 90^ linksom om hemrichting de aantikknop te draaien (Afb. D). Tenslotte beweegt u hem waar voren en achteren om een prettige werkpositie te bereiken, waarna u de bout wee vast draait.

MEDEDELING: Gebruik het gereedschap alleen met de stuurgreep loodrecht ten opzichte van de stang.

HET SCHERM MONTEREN

Maak de twee schroeven los en verwijder ze van de beschemkap (Afb. E), breng de bevestigingsgaten op een lijn met de montagegaten en kaak verrolgens de beschemkap vast met de twee schroeven, samen met de onderlegplaatjes (Afb. F).

WAARSCHUWING: Zorg ervoor dat het binnenvlak van het scherm maar de snijkop is gericht (Afb. F & G).

WAARSCHUWING: Als de bosmaaier van een trimmerkop is voorzien要去h schermaccessaire aan de beschemkap worden bevestigd. Het negeren van deze instructie kan leiden tot een overmatig lange snijdraad en een overbelasting van de motor.

VERVANGEN VAN DE MAAIKOP DOOR HET 3-TANDS MES

Bekijk Afb. G voor de onderdelen van de trimmerkop. Haal de trimmerkop uit elkaar en installeeervolgens het mes met 3 snijbladen op de bosmaaier.

1. Druk op de klemcontacten van de spoelhouser en verwijder de houser van de spoel door deze omhoog uit te trekken (Afb, H1 & H2).

2. Draai de bovenste behuizing om de gleuf in de flens op een lijn te brengen met het vergrendelingsgat voor stang in de tandwielkast en stopervolgens een stabilisator in het cat (Afb, H3).

3. Draai de pijpsleutel met de klok mee om de moer en de bovenste behuizing te verwilderen (Afb, H4).

4. Draai de motorschacht om de sleuf in de binnenflens met het gat in het schachtvergrendelingsgat in de tandwielkast in een liin te brengen (Afb, H5).

5. Steek de binnenzenskantsleutel in de zich op een lijn bevindende gaten zodate ze als stabilisator kan fungeren (Afb. 11).

Afb. G & I1 beschrijving van de onderdelen zie beneden:

G-1	Binnenflens	G-6	Snijdraad
G-2	Flensafdekking	G-7	Spoelhouser
G-3	Bovenste behuizing	G-8	Onderste behuizing
G-4	Moer	I-1	Klemblok
G-5	Veer	I-2	Haak

OPMERKING: Om gegen letsel te beschemmen, dient u handschoenen te dragen alvorens welke actie dan ook uit te voeren aan het 3-tands mes.

1. Breng de binnenflens en de flenskap op de juiste plaats aan (Afb. 12).
2. Maak het mes vast op de motoras. Zorg dat het oppervlak van het mes vlak is met het oppervlak van hetuitstekend deel van de binnenflens. Maak de buitenflens en de moer vast (Afb. I3). Draai de moer MET DE KLOK MEE handvast aan.
3. Positioneer de tandwielkast gegen een stevig oppervlak voor steun. Met een hand houdt u de bosmaaierschacht vast en met de andere hand pakt u de multifunctionele sleutel om de moer vast te draaien in de richting van het pijlicoon op de buitenflens (Afb. 14).

HET MES MET 3 SNIJBLADEN DOOR DE TRIMMERKOP VERVANGEN

Bekijk Afb. J1 voor de onderdelen van het mes met 3 snijbladen. Haal het mes met 3 snijbladen uit elkaar en installeer verwolgens de trimmerkop op de bosmaaier.

1. Draai het mes om de gleuf in de flens op een lijn te brengen met het vergrendelingsgat voor stang in de tandwielkast en stop verwolgens een stabilisator in het gat.
2. Plaats de tandwielkast gegen een stevig oppervlak voor ondersteuning. Houd de stang van de bosmaaier vast met een hand en gebruik uw andere hand om de moer met de klok mee los te draaien met behulp van de multifunctionele sleutel.
3. Verwijder de moer, buitenflens, mes, flenskap en binnenflens van de bosmaaier (Afb. J2).

Afb. J1, J3 & J7 beschrijving van de onderdelen zie hieronder:

J-1	Stang	J-6	Moer
J-2	Binnenflens	J-7	Gleuf in de flens
J-3	Flenskap	J-8	Veer
J-4	Mes met 3 snijbladen	J-9	Inkeping
J-5	Buitenflens	J-10	Oogje

MEDEDELING: Als het mes met 3 snijbladen Niet wordt gebruikt, stop het mes in de mesbeschermer om persoonlijk letsel te vermijden.

1. Maak het schermaccessoire vast op de bosmaaier door de drie schroeven met sluitring vast te draaien.
2. Bevestig de onderste behuizing aan de tandwielkast door de moer vast te draaien en de veer op+zijn plaats aan te brengen (Afb.J3).
3. Vouw en wikkel de snijdraad op de spoel, zoals weergegeven in Afb. J4. Stop de draaduiteinden door de twee tegenovergestelde inkepingen in de spoel (Afb. J5) en plaats de spoel in de houder met de inkepingen op een lijn met de oogjes in de houder (Afb. J7). Breng tenslotte de gleuven in de spoelhouser op een lijn met de lipjes aan de onderkant van de spoel en druk de houder gelijkmatig omlaag zodat het op de juiste plaats vastklikt (Afb. J6).

MEDEDELING: Als de draad Niet in de aangegeven richting wordt opgewiekeld, za de trimmerkop verkeerd werken.

GEBRUK

WAARSCHUWING: Wordt nicht achteloos naarmate u het product beter kent. Denk eraan dat een seconde van achteloosheid voldoende is om ernstig letsel teverozaken.
WAARSCHUWING: Draag algtd oogbescherming, samen met gehoorbescherming. Het Niet dragen van deze beschemingsuitrusting kan ertoe leiden dat voorwerpen in uwogen terechtkomen of kan maybel kder ernstig letsel verroorzaken.
WAARSCHUUNG: Gebruik geen toebehoren of accessoires die nicht door de fabrikant van dit product zijn aanbevolen. Het gebruik van nicht aanbevolen toebehoren of accessoires kan leiden tot ernstig persoonlijk letsel.

DE BOSMAAIER VASTHOUDEN

Voordat u de accu op de bosmaier aansluit, draag uw rugzakaccu en maak het heupkussen vast aan uw accuharnas. Raadpleeg hiervoor de handleiding BAX1500 en AHP1500.

Bevestig de bosmaaier aan uw heupkussen door de haak aan het vasttzetgat vast te makeen (Afb. K). De stang is voorzien van 8 gaten. Kies het Beste gat voor een comfortabel gebruik.

Houd de gratrimmer met beiden handen vast aan de rechterkant van uw lichaam. De maaikop of het mes dienen zich parallel ten opzichte van de boden op een behoorlijke snijafstand te bevinden, zonder dat de bediener maar voren buigt.

U kurz de bosmaaier op twee manieren losmaken. Maak de borst- en riemgesp los (Afb. L1) of druk op de haak van het heupkussen en haal het uit het vastzetgat op de stang.

WAARSCHUWING: Tijdens eenoodgeval is het losmaken van de borst- en riemgesp de snelste manier om de bosmaaier los te make.

WAARSCHUWING: Gebruik geen enkele schouderband en dubbele schouderband met rugzakaccu tegelijkertijd.

De accu installeren (Afb. L2)

Breng op de stekker op een lijn met op de bosmaaier. Stop de stekker in de machine totdat de groene afdichting volledig in de aansluiting is verdwenen.

Verwijderen

Maak de accukabel los van de montagegroef en trek de stekker uit de bosmaaier.

DE BOSMAAIER STARTEN/STOPPEN

Starten

Duw de ontgrendelingsknop aan de stand "ON" (aan) (Afb. M). Breng dekleine trekker omhoog en druk verwolgens op de trekkerschakelaar om de bosmaaier in te schaken. Het veranderen van de druk op de schakelaar heeft een variabile rotatiesnelheid van de snijdraad/mes tot gevolg.

Afb. L1 & M beschrijving van de onderden zie hieronder:

L-1	Borstgesp	M-1	Vergrendelingsknop
L-2	Riemgesp	M-2	Kleine trekker
L-3	Haak	M-3	Trekkerschakelaar

Stoppen

Laat de trekkerschakelaar los en duw de ontgrendelingsknop opnieuw maar de stand "OFF" (uit).

WAARSCHUWING: Haal aktijd het accupack UIT de grastrimmer wanner u een pauze inlast of na gebruik van het gereedschap.

DE BOSMAIER GEBRIKEN

WAARSCHUWING: Draag gegaste kleding om het risico op letsel tijdens gebruik van de bosmaaier te beperken. Draag geen los hangende kleding of sieraden. Draag oog- en oorbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek, sandalen of ga Niet blootsvoets. Voordat u het gereedschap gebruikt, controllerer of er zich geen andere Personen, dieren of losse voorwerpen in het werkgebied bevinden. Houd een afstand van minstens 15 meter. Draagervoalgens gespaste oogbescherming en kleding en neem een evenwichtige houdig aan.

Voor elk gebruik, controller op beschadigde/versleten onderdelen. Controller de snijkop, mes met 3 snijbladen, beschemkap, schermaccessoire en de stuurgreep en verrang de onderdelen die gebarsten, scheef getrokken, gebogen of beschadigd zich. Het mes voor het snijden van de draad op de rand van het schermaccessoire kan na verloop vanijd bot worden. Het is aanbevolen om het mes regelmatig met een vrij te slijpen of door een nieuw mes te verrangen.

Maak de bosmaaier na elk gebruik schoon

GEBRUIK MET DE MAAIKOP

De lenghte van de snijdraad aanpassen

De maaikop stelt de bediener in staat om meer snijdraad vrij te gehen zonder de motor te要去en stoppen. Als de snijdraad uitgerafeld of versleten raakt,kestu extra draad vrijgeven door de aantikknopijdens gebruik van de trimmer voorzichtig gegen de grond te tikken.

OPMERKING: Het vrijgeven van draad worden moeilijker als de snijdraad te kort worden.

WAARSCHUWING: Verwijder of pas de draadsnijder Niet aan. Een te lange snijdraad za de motor oververhitten wat tot ernstig persoonlijk letsel kan leiden.

De draad verrangen

WAARSCHUWING: Gebruik nooit metaal versterkte draad, koord of touw, etc. Deze kan afbreken en een gevaarlijk projectiel worden.

Druk op de klemcontacten van de spoelhouser en

verwijder de houder van de spoel door deze omhooguit te trekken (Afb. H1 & H2). Volg de stap 6 van "HETMES MET 3 SNIJBLADEN DOOR DE TRIMMERKOPVERVANGEN" om een neue snijdraad op de bosmaaier aan te brengen.

Gebruik met het mes met 3 snijbladen

WAARSCHUWING: Om wildgroei en struikgewas te snijden,That u het 3-tands mes op de groei zakken om een snij-effect te bereiken. Gebruik de bosmaaier als een zeis (beweeg hem van rechts aan links) boven de grond. Gebruik het snij-element nooit boven heuphoogte.

WAARSCHUWING: Hoe hoger de snij-eenheid van de grond is, des te groter is het risico op letsel door wegslingerend snijafval.

WAARSCHUWING: Als ujonge planten of houtachtig materiaal met een diameter van maximaal 2 cm snijdt, dient u de linkerkant van het mes te gebruiken om te voorkomen dat het mes terugkaatst. Probeer geen houtachtig materiaal met een grotere diameter te snijden, aangezien het mes vast kan raken of de bosmaaier maar voren kan trekken. Dit kan schade aan het blad of de bosmaaier veroorzaken of ervoor zorgen, dat u de controle over de bosmaaier verliest, wat kan resulteren in persoonlijk letsel.

WAARSCHUWING: Een verkeerd gebruik van het mes kan tot breuk of andere schade leiden. Weggeslingerde onderdelen konnen ernstig letsel aan de gebruiker of omstanders voroorzaken. Om het risico op persoonlijk letsel te beperken, neem de volgende voorzorgsmaatregelen:

Voorkom contact met harde of stevige vreemde voorwerpen zoals stenen, keien of stukken metaal.
Snijd nooit hout of struiken met een stam diameter vaneer dan 2 cm.
Inspecteer het mes in regelmatige, korte intervallen op tekenen van beschadigingen. Werk Niet verder met een beschadigd mes.
Sijp het mes regelmatig (als het duidelijk bot wordt) en laat het indien nodiguitbalanceren (uitgevoerd door een gekwalificeerde service-technicus).

Terugslag van het mes

Wees bijzonder voorlichtig als u het 3-tands mes met deze eenheid gebruikt. Terugslag van het mes is de reactie die kan voorkomen als het draaiende mes in contact komt met iets dat het Niet kan snijden. Dit contact kan ervoor zorgen dat het mes eventjes stopt en plotseling de eenheid "terugslaat", weg van het voorwerp dat is geraakt. Deze reactie kan ernstig genoeg zijn

om ervoor te zorgen dat de gebruiker de controle over de eenheid verliest. Het terugkaatsen van het mes kan zonder waarschuwing gebeuren als het mes ergens aan vast blijf hangen, afslaat of vast raakt. Dit gebeurt eerder in een gebied waar moeilijk te zich is, welk materiaal worden gesneden. Om eenvoudig en veilig te snijden, gaat u van rechtsaar links met de bosmaaieraar het te maaien onkruid toe. Voor het geval dat een onverwacht voorwerp of stok worden geraakt, kan deze beweging de terugslag-reactie van het mes verminderen.

NL

ONDERHOUD

WAARSCHUWING: Voor het inspecteren, reinigen of onderhonden van het apparaat dient u de motor te stoppen, te wachten totdat alle bewegende onderdelen tot stilstand zich gekomen en het accupack te verwijderen. Het negeren van deze instructies kan ernstig persoonlijk letsel of materiele schade tot gevolg hebben.
WAARSCHUWING: Bij reparatie mag uuitsluitend identieke reserveonderdelen gebruiken. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Laat alle reparations uitvoeren door een gekwalificierde monteur om een continueeiligkeit en betrouwbaarheid te waarborgen.

ALGEMEEN ONDERHOUD

Maak de kunststof onderdelen Niet schoon met oplosmiddelen. De meeste kunststoffen können worden beschadigd wanner ze in contact komen met commerciele oplosmiddelen. Gebruik een schone doek voor het verwijdenen van vuil, stof, olie, smeer, etc.

HET APPARAAT REINIGEN

• Na ieder gebruik met het 3-tands mes/maaikop, die u met een zachte borstel vuil, opgehoopte arde of gras van het mes en de beschemer te verwijderen.

OPMERKING: Als de draadsnijder bot raakt,kest u hetlaten slijpen door een gekwalificeerde servicetechnicus ofindien nodig door een neue draadsnijder verrangen.

Na elk gebruik van de bosmaaier dient u de snij-eenheid met een vochtige doek en een mild reinigingsmiddel te reinigen.
Maak de kunststof behuizing of handgreep nicht schoon met een agressief schoonmaakmiddel. Deze kennen door bepaalde aromatische oliën, zoals pijnboom en citroen, en oplosmiddelen, zoals kerosine, worden beschadigd. Vocht kan risico op elektrische schokken met zich meebrengen. Veeg eventueel vocht weg met een zachte en droge doeck.

Maak de ventilatieopeningen aan de achterkant van de behuizing schoon met eenkleine borstel of een stofzuiger.

DE KETTINGKAST SMEREN

Voor het Beste resultaat en een lange levensduur dient u de kettingkast alle 50 gebruiksuren met special vet te smeren (4 à 5 g per keer).

Het speciale vet dient aan de volgende eisen te voldoen.

1. Behorende tot DIN51818: NLGI-1 graad van kegelpenetratie.
2. Op esters gebaseerd vet.
3. Uitstekende start bij lage temepraturen, EP, mechanisch scheren, slijtweerstand en oxidatiev stabiliteitseigenschappen.
4. Gebruikstemperatuur moet:tussen -40 en 180^ liggen.

Verwijder de accustekker en de afdichtschroef. Smeer de kettingkast door het oliegat.

WAARSCHUWING: Niet smeren als de bosmaaier nog is aangesloten op de accu of nog is ingeschakeld.

Haal het accupack uith het gereedschap.
Draag stevige handschoenen om het gereedschap grondig te reinigen.
- Bevestig de mesbescherming op het 3-tands mes voor een veilige opberging (Afb. N).
Berg het apparaat op in een droge, goed geventileerde en aflsuitbare ruimte of op een hoge hoogte, buiten het bereik van kinderen. Berg het apparaat Niet op in de buurt van meststoffen, benzine of andere chemicalien.

tMEDEDELING: Gebruik uw bosmaier Niet wanner de messen bot of beschadigd zich. Dit kan tot overbelasting leiden en geeft een Niet tevredenstellend snijresultaat.

Het milieu beschermen

Voer elektrische apparaten Niet via het huisvuil af, maar kaak gebruik van de afzonderlijke inzamelpunten.

Elektrische en elektronische apparaten, in overeenstemming met de Europese wet 2012/19/EG, en defecte of verbruike accupacks/batterijen, in overeenstemming met 2006/66/EG,要去en afzonderlijk worden ingezameld.

Als elektrische apparaten op een stortterrein of vuilnisbelt verechtkomen, kunden gevaarlijke stoffen in het grondwater lekken en in de voedselketen komen wat schadelijk is voor uw gezondheid en welzijn.

PROBLEMOPLOSING

PROBLEM	0ORZAAK OPLOSSING
Start nicht.	■ De accu is nicht op de bosmaaier aangeslot of er bestaat geen elektrisch contact tussen de bosmaaier en de accu. ■ Het accurapack is uitgeput. ■ De ontgrendelingsknop is nicht op “ON” (aan) gezet voordat u op de schakelaars drukt.	■ Stop de accu opnieuw in de bosmaaier. ■ Laad de accu op met de aangegeven lader. ■ Voordat u de bosmaaier gebruikt, controllerer of de vergrendelingsknop is ontkoppeld.
Stopt met werken.	■ Het accurapack of de bosmaaier is te warm. ■ De bosmaaier is overbelast. ■ Het accurapack is nicht met het gereedschap verbonden. ■ De accu is leeg	■ Laat de accu of de bosmaaier afkoelen totdat de normale temperatuur opnieuw worden bereikt. ■ De machine herstelt waar zodia de belasting is verdwenen. Voor een continue werkung, verlaag de belasting op de machine. ■ Installeer het accurapack opnieuw. ■ Laad de accu op met de aangegeven lader.
Overmatige trilling of geluid.	■ Droge tandwielkast. ■ De snijdraad is nicht in evenwicht. ■ Het mes met 3 snijbladen is gebogen of beschadigd.	■ Verwijder de afdichtschroef en breng smeerolie aan. ■ Tik de aantikknop voorzichtig gegen de grondijdens het gebruik van de bosmaaier. ■ Vervang door een新模式.
De snijdraad kommt nicht vrij.	■ Er is nicht langer snijdraad in de trimmerkop. ■ De snijdraad is verkeerd geinstalleerd.	■ Installeer een neue snijdraad in de bosmaaier. ■ Verwijder de snijdraad en breng verzolgens opnieuw aan.

GARANTIE

EGO GARANTIEVOORWAARDEN

Bezoek unsere website egopowerplus.com voor alle voorwaarden van de EGO garantie.

LAES ALLE ANVISNINGER!

LAES BRUGSANVISNINGEN
