HASZNÁLATI ÚTMUTATÓ BCX3800E EGO

OLVASSA EL AZ ÖSSZES UTASÍTÁST! OLVASSA EL A HASZNÁLATI ÚTMUTATÓT FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

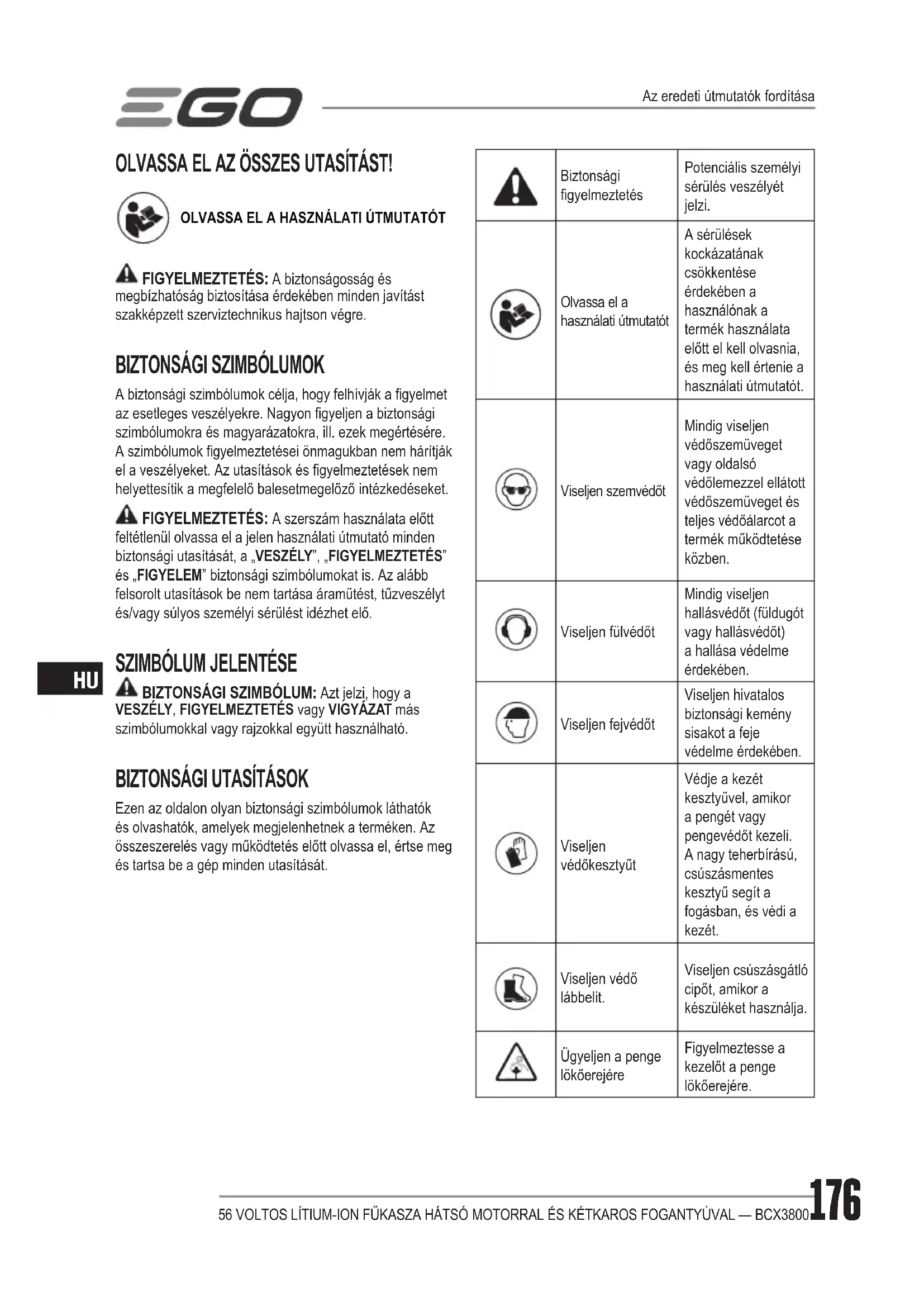

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

BIZTONSÁGI SZIMBÓLUM: Azt jelzi, hogy a VESZÉLY, FIGYELMEZTETÉS vagy VIGYÁZAT más szimbólumokkal vagy rajzokkal együtt használható.

BIZTONSÁGI UTASÍTÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását. Biztonsági gyelmeztetés Potenciális személyi sérülés veszélyét jelzi. Olvassa el a használati útmutatót A sérülések kockázatának csökkentése érdekében a használónak a termék használata előtt el kell olvasnia, és meg kell értenie a használati útmutatót. Viseljen szemvédőt Mindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben. Viseljen fülvédőt Mindig viseljen hallásvédőt (füldugót vagy hallásvédőt) a hallása védelme érdekében. Viseljen fejvédőt Viseljen hivatalos biztonsági kemény sisakot a feje védelme érdekében. Viseljen védőkesztyűt Védje a kezét kesztyűvel, amikor a pengét vagy pengevédőt kezeli. A nagy teherbírású, csúszásmentes kesztyű segít a fogásban, és védi a kezét. Viseljen védő lábbelit. Viseljen csúszásgátló cipőt, amikor a készüléket használja. Ügyeljen a penge lökőerejére Figyelmeztesse a kezelőt a penge lökőerejére. Az eredeti útmutatók fordítása56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800

Visszapattanás és tartsa távol a nézelődőketA visszapattanó tárgyak súlyos személyi sérülést vagy anyagi kárt okozhatnak. Ügyeljen arra, hogy más személyek és a háziállatok távol legyenek a fűkasza használata közben. 15m Tartsa távol a nézelődőketÜgyeljen arra, hogy más személyek és a háziállatok legalább 15 m távolságban legyenek a motoros láncfűrész használata közben.Nem kerek pengeNe szereljen fel kerek vágópengét.Ne tegye ki eső hatásánakNe használja esőben, és hagyja kint, ha esik az eső. A termék megfelel az érvényes EK irányelveknek. WEEE Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladék közé. Vigye hivatalos újrahasznosító telephelyre.

Zaj Garantált hangtelje-sítményszint. Környezetre ható zajkibocsátás a Európai Közösség irányelve szerint.V Volt FeszültségEgyenáramÁram típusa vagy jellemzői

Üresjárati fordulatszámForgási sebesség üresjáraton min

Percenként Fordulat percenként

FIGYELMEZTETÉS: Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, ábrát és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő.Őrizzen meg minden gyelmeztetést és utasítást, hogy később is elő tudja majd venni.Az „elektromos kéziszerszám” megnevezés a gyelmeztetésekben egyaránt vonatkozik a hálózati feszültségről meghajtott elektromos kéziszerszámokra (hálózati vezetékkel rendelkező elektromos kéziszerszámok), valamint az akkumulátorról működtetett elektromos kéziszerszámokra (hálózati vezeték nélküli elektromos kéziszerszámok).

MUNKATERÜLET BIZTONSÁG

◾ A munkaterület legyen tiszta és jól megvilágított. A munkahelyen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. ◾ Ne használjon elektromos szerszámokat robbanási veszélynek kitett környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. Az elektromos kéziszerszámok szikrákat képeznek, amelyek meggyújthatják a porokat vagy gázokat. ◾ Tartsa távol a gyermekeket és az illetéktelen személyeket, amikor elektromos kéziszerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

◾ Legyen gyelmes, ügyeljen arra, amit csinál, és józan ésszel fogjon a munkához, ha elektromos kéziszerszámot használ. Ne használjon elektromos kéziszerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszer befolyása alatt áll. Az elektromos kéziszerszám üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. ◾ Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések, mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő, rendeltetésszerű használata révén elkerüli a sérülési veszélyeket.56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800178

◾ Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt tápforrásra és/vagy akkumulátoregységre csatlakoztat, felveszi vagy viszi a szerszámot. Balesetekhez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, hogy közben az ujja a bekapcsoló gombon van, vagy ha a hálózati csatlakozódugót olyankor dugja be az aljzatba, amikor be van kapcsolva a szerszám. ◾ Vegye ki a szerszámkulcsot és a beállító szerszámot, mielőtt az elektromos kéziszerszámot bekapcsolná. Az elektromos kéziszerszám mozgó alkatrészén felejtett csavarkulcs vagy szerszám személyi sérülést okozhat. ◾ Ne hajoljon a gép fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ezáltal jobban tudja irányítani az elektromos kéziszerszámot a legváratlanabb helyzetben is. ◾ Viseljen megfelelő ruhát. Ne viseljen laza ruházatot vagy ékszereket. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. ◾ Ha az elektromos kéziszerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. ◾ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt önteltté váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat. A KÉZI SZERSZÁMGÉP ÜZEMELTETÉSE ÉS GONDOZÁSA ◾ Ne terhelje túl az elektromos kéziszerszámot. A munkájához használja az arra alkalmas elektromos kéziszerszámot. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Ne használja az elektromos kéziszerszámot, ha nem lehet a bekapcsoló segítségével be- vagy kikapcsolni. Az olyan elektromos kéziszerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. ◾ A használaton kívüli elektromos kéziszerszámokat gyermekektől távol tárolja, és ne engedje meg, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik azt, vagy nincsenek tisztában ezekkel a biztonsági utasításokkal. Az elektromos kéziszerszámok veszélyt jelentenek a gyakorlatlan felhasználó kezében. ◾ Gondosan ápolja az elektromos szerszámot és tartozékait. Ellenőrizze a mozgó részek beállítását és rögzítését, vizsgáljon meg minden részt, nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják az elektromos kéziszerszámok helyes kezelését. Használat előtt javíttassa meg a sérült elektromos kéziszerszámot. A rosszul karbantartott elektromos kéziszerszámok sok balesetet okoznak. ◾ A vágószerszámok legyenek mindig élesek és tiszták. A megfelelően karbantartott és kiélezett vágószélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. ◾ Az elektromos kéziszerszámot, tartozékot, vágófeltéteket, stb. mindig ezen biztonsági utasításoknak megfelelően használja, mindig vegye gyelembe a munkakörülményeket, és legyen tekintettel a megmunkálandó munkadarabra. Az elektromos kéziszerszámoknak az előírt rendeltetési céltól eltérő célra való használata veszélyes. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és tartófelületek miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos. ◾ Tartsa távol a kábeleket, vezetékeket a szerszám munkaterületétől. Használat közben előfordulhat, hogy a kábelek nem láthatók, és azokat véletlenül megrongálhatja a szerszám. AZ AKKUMULÁTORRAL MŰKÖDŐ SZERSZÁM

ÜZEMELTETÉSE ÉS GONDOZÁSA

◾ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. ◾ Az elektromos kéziszerszámokat csak speciálisan meghatározott akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. ◾ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapocs, érmék, kulcsok, tűk, csavarok vagy más kis fémtárgyak, amelyek kapcsolatba léphetnek vele. Amennyiben együtt tartja az akkumulátorokat, az égési sérülést vagy tüzet okozhat.56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800

◾ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ne érjen ehhez. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, kiegészítőleg forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égést okozhat. ◾ Ne használjon sérült vagy módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható viselkedést válthatnak ki, amelynek eredménye tűz vagy sérülésveszély lehet. ◾ Ne tegye ki az akkumulátoregységet tűznek vagy túlzott hőmérsékletnek. Ha tűznek, vagy 100 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Tartsa be a töltési utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés megrongálhatja az akkumulátort, és növeli a tűzveszélyt. SZERVIZ ◾ Az elektromos kéziszerszámot szakképzett személlyel, eredeti cserealkatrész felhasználásával javíttassa meg. Ezzel biztosítja az elektromos kéziszerszám biztonságának fenntartását. ◾ Soha ne szervizeljen sérült akkumulátoregységet. Az akkumulátoregységet csak a gyártó vagy felhatalmazott szerviz szolgáltató szervizelheti. FIGYELMEZTETES: Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, ábrát és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. Őrizzen meg minden gyelmeztetést és utasítást, hogy később is elő tudja majd venni. Őrizzen meg minden gyelmeztetést és utasítást, hogy később is elő tudja majd venni. GYAKORLÁS ◾ Körültekintően olvassa el az utasításokat. Ismerje meg a gép szabályozását és helyes használatát. ◾ Ne engedélyezze a készülék használatát gyermekeknek vagy olyan személyeknek, akik nem ismerkedtek meg az utasításokkal. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan. ◾ Ne feledje, hogy a szerszám működtetője a felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik.

◾ Soha ne működtesse a gépet, ha emberek, különösen gyermekek, vagy kis állatok vannak a közelben. ◾ A gép működtetése közben mindig viseljen védőszemüveget és vastag talpú cipőt. ◾ A gép és a nézelődők közötti távolság legalább 15 m legyen. ◾ Ne működtesse a gépet, ha a gépkezelő fáradt, beteg, illetve ha alkohol vagy kábítószerek hatása alatt áll.

◾ Csak nappali világosságnál vagy megfelelő mesterséges megvilágítás mellett használja a terméket. ◾ Soha ne üzemeltesse a gépet sérült védőelemekkel vagy pajzsokkal vagy a helyükön lévő védőelemek és pajzsok nélkül. ◾ A motort csak akkor kapcsolja be, ha a kezei és lábai távol vannak a vágóeszközöktől. ◾ Mindig válassza le a gépet a tápellátásról (azaz vegye le az akkumulátoregységet), ◾ ha a gépet felügyelet nélkül hagyja; ◾ mielőtt megszüntetné az eltömődést; ◾ mielőtt ellenőrzi, tisztítja vagy bármilyen más munkát végez a gépen; ◾ ha idegen tárgyba ütközött; ◾ ha a termék szokatlan módon elkezd rázkódni. ◾ Legyen óvatos, nehogy a vágószerszám megsebesítse a kezét vagy lábát. ◾ Mindig gondoskodjon arról, hogy a szellőzőnyílások hulladéktól mentesek legyenek.

KARBANTARTÁS ÉS TÁROLÁS

◾ Mindig válassza le a gépet a hálózati aljzatról (pl. távolítsa el az akkumulátoregységet) karbantartás vagy tisztítás előtt. ◾ Csak a gyártó által javasolt pótalkatrészeket és tartozékokat használja. ◾ Rendszeresen ellenőrizze a gépet, és végezzen karbantartást. A gép javítását csak felhatalmazott szerelő végezheti el. ◾ Gyermekek által hozzá nem férhető helyen tárolja a gépet, amikor nem használja azt.56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800180

EGYÉB BIZTONSÁGI UTASÍTÁSOK ◾ Kerülje a veszélyes környezetet – ne használja a berendezéseket nedves vagy vizes lejtőn. ◾ Tartsa a helyén és működőképesen a védőburkolatot. ◾ A kezét és lábát tartsa távol a vágási területtől. ◾ A sérülések kockázatának csökkentése érdekében soha ne dolgozzon létrán vagy más nem biztonságos támasztékon. Soha ne tartsa a vágóegységet derékmagasságon felül. ◾ Működés közben ellenőrizze a vágóegységet rendszeresen, rövid időközönként, vagy azonnal, ha látható a vágás láthatóan megváltozik. ◾ A legjobb eredmény elérése érdekében az akkumulátort olyan helyiségben töltse, ahol a hőmérséklet 5 °C-nál magasabb és 40 °C-nál alacsonyabb. Ne tárolja kültéren vagy járművekben. ◾ Amikor Ön felé közeledik valaki, állítsa le a motort és a vágóegységet. ◾ Figyelmeztesse a kezelőt a penge lökőerejére (csak 3 fogú pengére szerelhető). ◾ A penge akkor kaphat lökést, ha olyan tárgyba ütközik, amelyet nem tud azonnal elvágni. ◾ A penge lökése révén az egység és/vagy a kezelő bármely irányba elfordulhat, és egyensúlyát veszítheti. ◾ A penge előzetes jel nélkül is lökőerőt fejthet ki, ha a penge elakad, leáll vagy megakad. ◾ A penge nagyobb valószínűséggel fejt ki lökőerőt, olyan területeken, ahol nehezen látható a vágandó anyag. ◾ Ne csatlakoztasson pengét az egységre, amíg minden szükséges alkatrész megfelelően fel nincs szerelve. Amennyiben nem megfelelő alkatrészeket használ, akkor a penge lerepülhet, és súlyos sérüléseket okozhat a kezelőnek és/vagy nézelődőknek. A behajolt, repedt, törött vagy sérült pengét ártalmatlanítsa. Használjon éles pengét. A tompa penge nagyobb valószínűséggel akad el, és fejt ki lökőerőt (csak 3 fogú pengével való használat). ◾ A leálló penge/vágószál sérülést okozhat, miközben még forog, miután a motor leállt, vagy megnyomta a triggert. Tartsa meg az irányítást, amíg a penge/vágószál teljesen abba nem hagyta a forgást. ◾ Csak a lent felsorolt EGO akkumulátoregységeket és töltőket használja:AKKUMULÁTOREGYSÉG TÖLTŐBAX1500 CHX5500E ◾ Az akkumulátorral működő szerszámokat nem kell hálózati aljzathoz csatlakoztatni; ezért mindig működőképes állapotban vannak. Ügyeljen a lehetséges veszélyekre, akkor is, ha a szerszám nem működik. Legyen óvatos karbantartás és szervizelés közben. ◾ Ne mossa tömlővel; ne kerüljön víz a motorba és az elektromos csatlakozásokba. ◾ Amennyiben olyan helyzet adódik, amely nem szerepel a jelen használati útmutatóban, akkor óvatosan és kellő mérlegeléssel cselekedjen. Forduljon az EGO ügyfélszolgálathoz segítségért. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT

Vágóegység Fűkasza fej3 fogú fém pengeFeszültség56V 56V Üresjárati fordulatszám4000-5800 /min 4000-5800 /min Javasolt működési hőmérséklet: 0 °C-40 °CJavasolt tárolási hőmérséklet: -20 °C-70 °CVágószál típusa 2,4mm /Vágópenge / ABB1203Vágásszélesség 38cm 30cmSúly 6,8kg 6,46kgMért hangteljesítményszint L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Max. Hangnyomásszint a kezelő fülénél L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)Mért hangteljesítményszint L

(a 2000/14/EK szerint)96dB(A) 98dB(A)Vibráció a Balos fogó1,9m/s

K=1,5m/s Bal oldali nyél 1,5m/s

Multifunkciós csavarkulcs

2. Védőburkolat egység

10. Kétkaros fogantyú

12. Tengelyrögzítő lyuk

14. Védőburkolat tartozék

19. Multifunkciós csavarkulcs

21*. Csípővédő párna (külön kapható) FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat nincs megfelelően a helyén. A védőburkolatnak mindig a szerszámon kell lennie a használó védelme érdekében. FIGYELMEZTETÉS: Ha a szerszám fűkasza fejjel van felszerelve, akkor a védőburkolat egységet fel kell szerelni a vágószállal/pengével a védőburkolatra. Amennyiben nem ezt teszi, akkor túl hosszú lehet a vágószál, és túlterheli a motort. Soha ne használja a fűkasza fejet védőburkolat egység nélkül. ÖSSZESZERELÉS FIGYELMEZTETÉS: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a fűkaszát, amíg az alkatrészeket ki nem cserélik. A fűkasza sérült vagy hiányzó alkatrészekkel való használata súlyos személyes sérülést okozhat. FIGYELMEZTETÉS: Ne próbálja megváltoztatni a fűkaszát, és ne készítsen hozzá tartozékokat, amelyek nem javasoltak ehhez a termékhez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet. FIGYELMEZTETÉS: Mindig viseljen kesztyűt, amikor a védőburkolatot fel- vagy leszereli, vagy karbantartást végez a 3 fogú pengén/vágószálon. Legyen óvatos a védőburkolat alatt lévő pengével/3 fogú pengével, és védje a kezét a pengék vágásától. FIGYELMEZTETES: A véletlenszerű indítás elkerülése érdekében, amely súlyos személyi sérülést okozhat, mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket, beállításokat, tisztítást végez, vagy amikor nem használja.. FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat és a kétkaros fogantyú nincs megfelelően a helyén. Amennyiben ezt nem tartja be, akkor súlyos személyi sérülést okozhat. A KÉTKAROS FOGANTYÚ FELSZERELÉSE ÉS BEÁLLÍTÁSA56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800182

A fűkaszát a B. ábrán látható módon tárolja. Először oldja ki a szárnyas anyát a csatlakozón, majd emelje meg a kétkaros fogantyút 180°-ban a tengely körül (C ábra), fordítsa el 90°-ban az óramutató járásával ellentétes irányba, hogy az ütközőfej irányába nézzen (D ábra). Végül mozgassa oda-vissza, hogy megtalálja a kényelmes munkapozíciót, és húzza meg a csavart. MEGJEGYZÉS: A gép csak a tengelyre merőleges kétkaros fogantyúval működtethető.

VÉDŐBURKOLAT FELSZERELÉSE

Lazítsa meg, és vegye le a két csavart a védőburkolatról (E ábra), illessze a rögzítőfuratokat a szerelési lyukakba, majd rögzítse a védőburkolatot a tengely talpához a két csavarral és két rugós alátéttel (F ábra). FIGYELMEZTETES: Ellenőrizze, hogy a védőburkolat belső felülete a vágófej felé nézzen (F és G ábra). FIGYELMEZTETES: Ha fűkasza fűkasza fejjel van felszerelve, akkor a védőburkolat tartozékot fel kell szerelni a védőburkolatra. Amennyiben nem ezt teszi, akkor túl hosszú lehet a vágószál, és túlterheli a motort. A 3 FOGÚ PENGÉVEL RENDELKEZŐ FŰKASZA

Ismerje meg a fűkasza fejet a G ábrán látható módon. Majd szerelje szét a fűkasza fejet, és szerelje fel a 3 fogú pengét a fűkaszára.

1. Nyomja meg a kioldógombot az orsó rögzítőelemén,

és távolítsa el az orsó rögzítőelemet úgy, hogy kihúzza (H1 és H2 ábra).

2. Fordítsa el a felső burkolatot, és illessze össze a

peremen lévő nyílást a szerelvényburkolaton lévő tengelyrögzítő lyukkal, és helyezze a stabilizátort a lyukba (H3. ábra).

3. Fordítsa el a csavarkulcsot az óramutató járásával

megegyező irányba, hogy levegye az anyát és a felső burkolatot (H4. ábra).

4. Vegye le a védőburkolat egységet a három alátétes

csavar kioldásával (H5 ábra).

5. A pengét tokkal szállítjuk. Mielőtt felszereli a pengét

a fűkaszára, a tokot le kell venni, ehhez akassza ki a rögzítőkapcsot a tokon lévő kampóból (I1 ábra). Az G és I1 ábra alkatrészeinek leírását lásd lent: G-1 Belső perem G-6 Vágószál G-2 Perem burkolat G-7 Orsó kioldógomb G-3 Felső burkolat SZERELVÉNY G-8 Rugó J-1 Vágópenge G-7 Vágószál G-4 Csavaranya I-1 Rögzítőkapocs G-5 Rugó I-2 Kampó MEGJEGYZÉS: Mielőtt bármilyen művelet hajtana végre a 3 fogú pengével, a sérülések megelőzése érdekében viseljen kesztyűt.

6. Szerelje a helyére a belső peremet és a perem

burkolatot (I2. ábra).

7. Szerelje fel a pengét a motor tengelyre, ellenőrizze,

hogy a penge felülete a perem belső szél Szerelje fel a külső peremet és anyát (I3 ábra). Kézzel húzza meg kissé az anyát az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ irányba.

8. Helyezze a szerelvényburkolatot erős felületre a

támasztás érdekében. Az egyik kezével fogja meg a fűkasza tengelyt, a másik kezével pedig fogja meg a multifunkciós csavarkulcsot az anyának a nyíl ikon irányába való meghúzásához, amelynek iránya a külső peremen látható (I4 ábra). A 3 FOGÚ PENGE CSERÉJE FŰKASZA FEJJEL Ismerje meg a 3 fogú pengét a J1 ábrán látható módon. Majd szerelje szét a 3 fogú pengét, és szerelje fel a fűkasza fejet a fűkaszára.

1. Fordítsa el a pengét, hogy a peremen lévő nyílást

a tengelyrögzítő lyukkal a szerelvényburkolathoz illessze, és helyezze be a stabilizátort a lyukba.

2. Helyezze a szerelvényburkolatot erős felületre

a támasztás érdekében. Az egyik kezével tartsa a fűkasza tengelyt, a másik kezével fogja meg a csavarkulcsot, és lazítsa meg az anyát az óramutató járásával megegyező irányban.

3. Vegye le az anyát, a külső peremet, a pengét és a

belső peremet a fűkaszáról (J2. ábra).56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800

A J1, J3 és J7 ábra alkatrészeinek leírását lásd lent: J-1 Tengely J-6 Csavar J-2 Belső perem J-7 Perem nyílása J-3 Perem burkolat J-8 Rugó J-4 3 fogú penge J-9 Bevágás J-5 Külső perem J-10 Kémlelőnyílás MEGJEGYZÉS: Ha a 3 fogú penge van használatban, akkor a sérülések megakadályozása érdekében szerelje a pengét a tokjába.

4. Szerelje fel a védőburkolatot a fűkaszára, és húzza

meg a három csavart az alátéttel.

5. Szerelje fel az alsó burkolatot a szerelvényburkolatra,

húzza meg az anyát, és tegye a rugót a helyére (J3. ábra).

6. Akassza be, majd tekerje fel az orsóra a vágódamilt

a J4 ábrán látható módon. Majd helyezze a szál végeit az orsó két szemközt lévő hornyaiba (J5 ábra), és helyezze az orsót a rögzítőelembe, a hornyok a rögzítőelem fűzőlyukaiba illeszkedjenek (J7 ábra). Végül illessze a rögzítőelem nyílásait az orsó gombjaihoz, és nyomja le a rögzítőelemet, hogy a helyére kattanjon (J8 ábra). MEGJEGYZÉS: Ha a szálat nem a megadott irányba tekeri, akkor a fűkasza fej nem fog megfelelően működni.

FIGYELMEZTETÉS: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat. FIGYELMEZTETÉS: Mindig viseljen védőszemüveget és hallásvédőt. Amennyiben nem ezt teszi, tárgyak repülhetnek a szemébe, és más komoly sérülések keletkezhetnek. FIGYELMEZTETÉS: Ne használjon a gyártó által nem javasolt tartozékokat a termékhez. A nem javasolt tartozékok használata súlyos személyes sérülést okozhat.

Mielőtt a hordozható akkumulátort a fűkaszához csatlakoztatja, vegye fel a hordozható akkumulátort, és szerelje fel a csípővédő párna szíjat aBAX1500 és AHP1500 útmutató szerint. Szerelje fel a csípővédő párnát a fűkaszára, ehhez akassza be a kampót a rögzítőlyukba (K ábra). A tengelyen 8 lyuk van, hogy megtalálja az optimális lyukat a kényelmes működtetéshez. Tartsa a fűkaszát két kézzel a teste jobb oldalán. A fűkasza fej vagy a penge megfelelő vágási távolságban legyen párhuzamos a talajjal, a kezelő ne hajoljon fölé. A fűkaszát kétféleképpen tudja kioldani: Oldja ki a mellkas és szíj kapcsokat (L1 ábra), vagy nyomja meg az akasztót a csípővédő párnán, és vegye ki a tengelyen lévő rögzítőlyukból. FIGYELMEZTETES: Ha vészhelyzet adódik, akkor a mellkas és szíj kapcsok kioldása gyors megoldás a fűkasza kioldásához. FIGYELMEZTETES: Ne használja a szimpla vállszíjat és dupla vállszíjat a hordozható akkumulátorral egyidejűleg. Az akkumulátoregység telepítése (L2 ábra) Illessze ▲ of plug with ▲ of brush cutter. Helyezze a csatlakozódugót a gépbe, amíg a zöld tömítőgyűrű teljesen el nem tűnik az aljzatban. Levétel Oldja ki az akkumulátor vezetékét a szerelési horonyból, és húzza ki a csatlakozódugót a fűkaszából. A FŰKASZA INDÍTÁSA/LEÁLLÍTÁSA Indítás Állítsa a biztonsági kapcsológombot „ON” (be) állásba (M ábra). Tolja fel a kis triggert, majd nyomja meg a kapcsolót a fűkasza elindításához. Ha különböző erősséggel nyomja meg a triggert, akkor az egység változó vágási sebességgel működik. Az L1 és M ábra alkatrészeinek leírását lásd lent: L-1 Mellkas kapocs M-1 Kikapcsoló gomb L-2 Szíj kapocs M-2 Kis trigger L-3 Kampó M-3 Kapcsoló56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800184

Leállítás Oldja ki a kapcsolót, majd állítsa a biztonsági kapcsológombot „OFF” (ki) állásba. FIGYELMEZTETÉS: Mindig vegye ki az akkumulátoregységet a fűkaszából, ha megszakítja a munkát, és a munka elvégzése után.

A FŰKASZA HASZNÁLATA

FIGYELMEZTETES: Megfelelően öltözzön fel a sérülések kockázatának csökkentése érdekében, amikor a fűkaszát működteti. Ne viseljen laza ruházatot vagy ékszereket. Viseljen védőszemüveget és fülvédőt; Viseljen erős, hosszú szárú nadrágot, cipőt és kesztyűt. Ne viseljen rövidnadrágot, szandált, és ne járjon mezítláb. Működtetés előtt nézzen szét, hogy a munkaterület biztonságos legyen, és ne legyenek rajta más személyek, állatok vagy laza tárgyak. Ellenőrizze, hogy legalább 15 m-re legyenek. Majd ellenőrizze a védőszemüveget, a megfelelő ruházatot és a megfelelő testhelyzetet. A sérült/kopott alkatrészek ellenőrzése minden használat előtt. Ellenőrizze a fűkasza fejet, a 3 fogú pengét, a védőburkolat tartozékot és a kétkaros fogantyút, és cserélje ki a repedt, behajolt vagy sérült alkatrészeket. A védőburkolat tartozék szélén lévő vágópenge egy idő után tompa lehet. Javasoljuk, hogy időnként élezze meg reszelővel, vagy cserélje ki új pengére. Minden használat után tisztítsa meg a fűkaszát

HASZNÁLAT FŰKASZA FEJJEL

A vágás hosszának beállítása A fűkasza fej lehetővé teszi a kezelőnek, hogy a motor leállítása nélkül oldjon ki vágószálat. Ha a szál kopott vagy elhasználódott, akkor kiegészítő szál oldható ki, ha enyhén megnyomja az ütköző gombot a fűkasza működése közben. MEGJEGYZÉS: A vágószál kioldása egyre nehezebb, ha a vágószál rövidebb lesz. FIGYELMEZTETÉS: Ne távolítsa el, és ne változtassa meg a vágóegységet. A felesleges hossz miatt a motor túlmelegszik, amely súlyos sérülést okozhat. A vágószál cseréje FIGYELMEZTETÉS: Soha ne használjon fémmel merevített szálat, zsinórt, vezetéket stb. Ezek eltörhetnek, és veszélyesek lehetnek a szétröppenő részek miatt. Nyomja meg a kioldógombot az orsó rögzítőelemén, és nyomja ki az orsó rögzítőelemet (H1 és H2 ábra). Kövesse „A 3 FOGÚ PENGE CSERÉJE FŰKASZA FEJJEL” fejezet 6 lépését az új vágódamil beszereléséhez. Használat 3 fogú pengével FIGYELMEZTETÉS: A vadhajtás és bozót vágásához állítsa lejjebb a 3 fogú pengét, hogy daraboló hatása legyen. Úgy használja a fűkaszát, mint egy kaszát (lengesse jobbról balra) a talaj felett. Soha ne használja a vágóegységet derékmagasságon felül. FIGYELMEZTETÉS: Minél magasabban van a vágóegység a talajtól, annál nagyobb a kockázata annak, hogy a levágott darabok oldalra repülnek. FIGYELMEZTETÉS: Amikor atal hajtásokat vagy más fás anyagokat vág, amelyek átmérője legfeljebb 2 cm, akkor használja a penge bal oldalát a penge ütközése elkerülése érdekében. Ne próbáljon meg nagyobb átmérőjű fás anyagot vágni, mivel a penge elakadhat vagy elkezdheti rángatni a fűkaszát. Ez a penge vagy a fűkasza sérülését okozhatja, vagy Ön elveszítheti az uralmát a fűkasza felett, amelynek személyi sérülés lehet a vége. FIGYELMEZTETES: A penge nem megfelelő használata repedést vagy törést okozhat. A repülő alkatrészek súlyosan megsebesíthetik a kezelőt vagy a nézelődőket. A személyi sérülések kockázatának csökkentése érdekében mindenképpen tartsa be a következő óvintézkedéseket: ◾ Ne érjen kemény idegen tárgyakhoz, pl. kövekhez, vagy fém tárgyakhoz. ◾ Soha ne vágjon 2 cm-nél nagyobb átmérőjű fát vagy sövényt. ◾ Rendszeres időközönként ellenőrizze a pengét sérülések szempontjából. Sérült pengével ne folytassa a munkát. ◾ Rendszeresen élezze meg a pengét (ha érzékelhetően tompa), és szükség esetén egyensúlyozza ki (szakképzett szakszerviz szakember végezze el). Penge lökése Legyen rendkívül óvatos, amikor a 3 fogú pengét ezzel az egységgel használja. A penge lökése olyan reakció, amely akkor lép fel, ha a forgó penge hozzáér valamihez, és nem tud vágni. Amikor hozzáér valamihez, akkor a penge azonnal leáll, és „ellöki“ az egységet attól a tárgytól, amelynek ütközött. Ez a reakció elég veszélyes ahhoz, hogy a kezelő elveszítse az uralmát az egység felett. A penge előzetes jel nélkül is lökőerőt fejthet ki, ha a penge elakad, leáll vagy megakad. Ez nagyobb56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800

valószínűséggel fordul elő olyan területeken, ahol nehezen látható a vágandó anyag. A könnyű és biztonságos vágás érdekében jobbról balra közelítse meg a fűkaszával a vágandó dudvát. Amennyiben váratlanul tárgyba vagy fatörzsbe ütközik, akkor ez a gyakorlat minimalizálja a penge lökési reakcióját. KARBANTARTÁS FIGYELMEZTETÉS: Az egység ellenőrzése, tisztítása vagy szervizelése előtt állítsa le a motort, várjon, amíg minden mozgó alkatrész leáll, és vegye ki az akkumulátoregységet. A jelen utasítások be nem tartása súlyos személyi sérülést vagy anyagi kárt eredményezhet. FIGYELMEZTETÉS: Javításkor használjon azonos pótalkatrészeket. Más alkatrészek használata veszélyt okozhat, vagy megrongálhatja a terméket. A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

ÁLTALÁNOS KARBANTARTÁS

A műanyag alkatrészek tisztításához ne használjon oldószereket. A legtöbb műanyag a vegyi oldószerek által deformálódás általi sérülésnek van kitéve, ezek megrongálhatják őket. Használjon tiszta ruhát a szennyeződés, por, olaj, zsír stb. eltávolításához.

◾ A 3 fogú penge/fűkasza fej minden használata után tisztítsa le a hulladékot, a beakadt füvet a pengéről és a védőburkolatról egy puha kefével. MEGJEGYZÉS: Amikor a penge tompává válik, akkor kérjük, szakképzett szakszerviz szakemberrel éleztesse meg, vagy szükség esetén cseréltesse ki új pengére. ◾ A fűkasza minden használata után tisztítsa meg az egységet egy nedves ruhával és kímélő tisztítószerrel. ◾ Ne használjon erős tisztítószereket a műanyag burkolaton vagy a fogantyún. Ezek megsérülhetnek a különböző aromaolajaktól, pl. fenyő vagy citrom, és az olyan oldószerektől, mint a kerozin. A nedvesség szintén áramütés veszélyét okozhatja. A nedvességet egy puha, száraz törlővel törölje le. ◾ Használjon kis kefét vagy kis porszívó kefét a hátsó burkolat szellőzőnyílásainak megtisztításához.

A SZERELVÉNYBURKOLAT KENÉSE

A legjobb működés és a hosszabb élettartam érdekében a szerelvényburkolatot speciális zsírral kell bekenni (minden alkalommal körülbelül 4-5 g) minden 50 óra működés után.A speciális kenőanyagnak meg kell felelnie a következő követelményeknek.1. A DIN51818: NLGI-1 kúpbehatolási fokba tartozik.2. Észter alapú zsír 3. Kiváló alacsony-hőmérsékletű indítás, EP, mechanikus nyírás, kopásálló és oxidációs stabilitás tulajdonságok.4. A működtetési hőmérsékletnek -40~180 °C között kell lennie.Húzza ki az akkumulátor csatlakozódugót és a rögzítőcsavart. Kenje be a szerelvényburkolatot az olajnyíláson keresztül. FIGYELMEZTETÉS: Ne kenje be, amíg a fűkasza még az akkumulátorhoz van csatlakoztatva, vagy működésben van.

◾ Vegye ki az akkumulátoregységet a szerszámból. ◾ Viseljen kesztyűt a szerszám alaposan tisztításához. ◾ Szerelje fel a 3 fogú penge tokot a pengére a biztonságos tárolás érdekében (N ábra). ◾ Az egységet száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja a gépet benzin vagy más vegyszerek mellett. MEGJEGYZÉS: Ne működtesse a sövénynyírót tompa vagy sérült vágópengével. Ez túlterhelést okozhat, és a vágási eredmény nem lesz megfelelő. környezet védelme Az elektromos berendezések hulladékait tilos a vegyes háztartási hulladékokkal együtt kezelni, használja a külön gyűjtőhelyeket.Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai törvény, amely már nincs érvényben, és az 2006/66/EK európai törvény értelmében a sérült vagy elhasznált akkumulátoregységeket/akkumulátorokat külön kell gyűjteni. Ha az elektromos berendezéseket talajfeltöltési vagy árokbetömési célokra használják, olyan veszélyes anyagok kerülhetnek belőlük a talajvízbe, majd onnan a táplálkozási láncba, amelyek veszélyeztetik az egészséget.56 VOLTOS LÍTIUM-ION FŰKASZA HÁTSÓ MOTORRAL ÉS KÉTKAROS FOGANTYÚVAL — BCX3800186

PROBLÉMAA PROBLÉMA OKA MEGOLDÁSNem indul. ◾ Az akkumulátoregység nincs csatlakoztatva a fűkaszához, vagy nincs elektromos kapcsolat a fűkasza és az akkumulátoregység között. ◾ Dugja vissza az akkumulátor csatlakozódugót a sövénynyíróba. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet a meghatározott töltővel. ◾ A biztonsági kapcsológombot nem állította „ON” (be) állásba a kapcsolókar megnyomása előtt. ◾ A fűkasza használata előtt ellenőrizze, hogy a rögzítőgomb ki van-e oldva. Hagyja abba a munkát. ◾ Az akkumulátoregység vagy a fűkasza túl forró. ◾ Hagyja lehűlni az akkumulátoregységet vagy a fűkaszát normál hőmérsékletre. ◾ A fűkasza túl van terhelve. ◾ A gép újra működőképes, ha a terhet eltávolítja. A folyamatos működés érdekében csökkentse a gép terhelését. ◾ Az akkumulátoregység ki van véve a szerszámból. ◾ Helyezze vissza az akkumulátoregységet. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet a meghatározott töltővel.Rendkívül magas vibráció vagy zaj. ◾ Száraz fogaskerékház ◾ Vegye le a rögzítőcsavart, és adjon hozzá kenőolajat. ◾ Kiegyensúlyozatlan vágódamil. ◾ Kissé érintse az ütköző gombot a talajhoz a fűkasza üzemeltetése közben. ◾ A 3 fogú penge behajlott, vagy megsérült. ◾ Cserélje ki egy új pengére. A vágódamilt nem lehet kioldani. ◾ A fűkasza fejben lévő damil kifogyott. ◾ Szereljen be egy új vágódamilt a fűkaszába. ◾ A vágódamilt nem megfelelően helyezték be. ◾ Távolítsa el, és szerelje vissza a vágódamilt. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK
