INSTRUKCJA OBSŁUGI BCX3800E EGO

OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalikowanych techników serwisu.

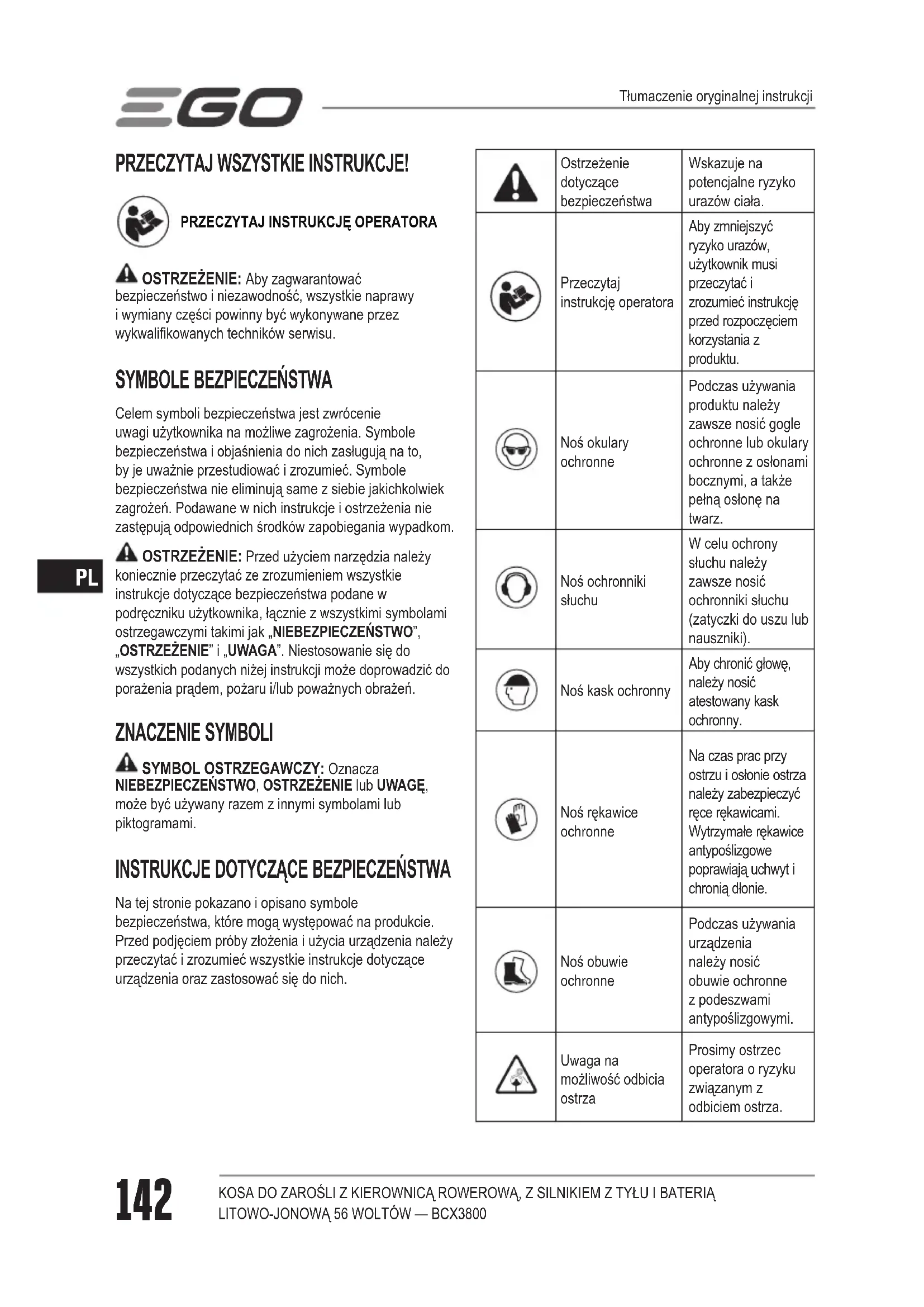

SYMBOLE BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, by je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom. OSTRZEŻENIE: Przed użyciem narzędzia należy koniecznie przeczytać ze zrozumieniem wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „UWAGA”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. ZNACZENIE SYMBOLI SYMBOL OSTRZEGAWCZY: Oznacza NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGĘ, może być używany razem z innymi symbolami lub piktogramami.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące urządzenia oraz zastosować się do nich. Ostrzeżenie dotyczące bezpieczeństwa Wskazuje na potencjalne ryzyko urazów ciała. Przeczytaj instrukcję operatora Aby zmniejszyć ryzyko urazów, użytkownik musi przeczytać i zrozumieć instrukcję przed rozpoczęciem korzystania z produktu. Noś okulary ochronne Podczas używania produktu należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz. Noś ochronniki słuchu W celu ochrony słuchu należy zawsze nosić ochronniki słuchu (zatyczki do uszu lub nauszniki). Noś kask ochronny Aby chronić głowę, należy nosić atestowany kask ochronny. Noś rękawice ochronne Na czas prac przy ostrzu i osłonie ostrza należy zabezpieczyć ręce rękawicami. Wytrzymałe rękawice antypoślizgowe poprawiają uchwyt i chronią dłonie. Noś obuwie ochronne Podczas używania urządzenia należy nosić obuwie ochronne z podeszwami antypoślizgowymi. Uwaga na możliwość odbicia ostrza Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza. Tłumaczenie oryginalnej instrukcjiKOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ LITOWO-JONOWĄ 56 WOLTÓW — BCX3800

Tłumaczenie oryginalnej instrukcjiUwaga rykoszet oraz Osoby postronne trzymaj z dalekaPrzedmioty wyrzucone w powietrze mogą odbić się rykoszetem i doprowadzić do urazów lub strat materialnych. Należy zawsze pilnować, aby inni ludzie oraz zwierzęta domowe pozostawali w z dala od pracującej kosy do zarośli. 15m Osoby postronne trzymaj z dalekaNależy zawsze pilnować, aby inni ludzie i zwierzęta domowe pozostawali w odległości co najmniej 15 m od pracującej podkaszarki.Ne zakładaj okrągłej tarczy tnącejNie należy montować okrągłych tarcz tnących.Chronić przed deszczemNie używać w deszczu i nie zostawiać na dworze podczas deszczu. Ten produkt jest zgodny z obowiązującymi dyrektywami WE. WEEE Zużytych urządzeń elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.

HałasGwarantowany poziom mocy akustycznej. Emisja hałasu do środowiska zgodnie z dyrektywą Wspólnoty Europejskiej.V Volt NapięciePrąd stałyRodzaj lub charakterystyka prądu

Prędkość bez obciążeniaPrędkość obrotowa bez obciążenia min

Na minutę Obroty na minutę

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA UŻYWANIA

ELEKTRONARZĘDZI OSTRZEŻENIE: Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specykację i ilustracje dostarczone wraz z elektronarzędziem. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.Prosimy zachować na przyszłość wszystkie ostrzeżenia i instrukcje.Termin „elektronarzędzie” występujący w ostrzeżeniach dotyczy narzędzia elektrycznego o zasilaniu sieciowym (przewodowego) lub akumulatorowym (bezprzewodowego).

BEZPIECZEŃSTWO W MIEJSCU PRACY

◾ Należy dbać o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złe oświetlenie sprzyjają wypadkom. ◾ Nie należy używać elektronarzędzi w miejscach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Elektronarzędzia wytwarzają iskry, które mogą zapalić opary lub pył. ◾ W czasie pracy elektronarzędzie należy trzymać z dala od dzieci i osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO OSOBISTE

◾ Podczas pracy narzędziem należy zachowywać czujność, patrzeć, co się robi i kierować się zdrowym rozsądkiem. Nie należy używać elektronarzędzia, gdy użytkownik jest zmęczony, albo jest pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie posługiwania się elektronarzędziami może spowodować poważne obrażenia. ◾ Należy używać środków ochrony osobistej i zawsze nosić okulary ochronne. Stosowanie w odpowiednich warunkach sprzętu ochronnego takiego jak np. maska przeciwpyłowa, obuwie ochronne z podeszwami antypoślizgowymi, kask lub ochronniki słuchu zmniejszy ewentualne obrażenia.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

◾ Nie należy dopuszczać do przypadkowego włączenia. Należy pilnować, aby przed podłączeniem narzędzia do zasilania i/lub baterii akumulatorowej oraz przed podniesieniem i przenoszeniem przełącznik był ustawiony w pozycji „wyłączone”. Trzymanie palca na przełączniku w czasie przenoszenia narzędzi elektrycznych lub podłączanie ich do zasilania, gdy przełącznik jest ustawiony w pozycji „włączone” może doprowadzić do wypadku. ◾ Przed włączeniem elektronarzędzia należy usunąć wszystkie klucze regulacyjne i inne narzędzia. Klucz zaczepiony o obracającą się część elektronarzędzia może spowodować obrażenia. ◾ Nie należy sięgać za daleko. Należy zawsze dbać o utrzymanie równowagi i pewne podparcie nóg. W nieprzewidzianych sytuacjach zapewnia to lepszą kontrolę nad elektronarzędziem. ◾ Należy nosić odpowiednią odzież. Nie powinno się nosić luźnych ubrań ani biżuterii. Włosy, odzież i rękawice należy trzymać w bezpiecznej odległości od poruszających się części. Luźne ubrania, biżuteria lub długie włosy mogą zaczepić się o poruszające się części. ◾ Jeżeli urządzenie jest przystosowane do podłączania do odsysacza pyłu i urządzenia zbierającego, należy dopilnować, aby systemy te były podłączone i właściwie stosowane. Używanie urządzeń służących do pochłaniania pyłu może zmniejszyć zagrożenia związane z pyłem. ◾ Nie wolno dopuścić do tego, aby poczucie znajomości narzędzia wynikające z jego częstego używania doprowadziło do lekceważenia i ignorowania zasad bezpieczeństwa. Jedno lekkomyślne działanie może w ułamku sekundy doprowadzić do ciężkich urazów.

UŻYWANIE I KONSERWOWANIE

ELEKTRONARZĘDZI ◾ Elektronarzędzia nie należy forsować. Należy używać narzędzia dostosowanego do wykonywanej pracy. Odpowiednie narzędzie elektryczne wykona pracę lepiej i bezpieczniej, gdy pozwoli mu się pracować z prędkością/obrotami do jakich zostało zaprojektowane. ◾ Nie należy używać elektronarzędzia, jeżeli przełącznik zasilania nie włącza go lub nie wyłącza. Elektronarzędzie, którego nie da się kontrolować przełącznikiem, jest potencjalnie niebezpieczne i wymaga naprawy. ◾ Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Osobom, które nie znają narzędzia lub nie zapoznały się z instrukcją nie należy pozwalać go używać. W rękach nieprzeszkolonych użytkowników elektronarzędzia mogą stanowić zagrożenie. ◾ Elektronarzędzia i akcesoria należy utrzymywać w dobrym stanie. Należy kontrolować, czy części ruchome nie są odchylone od osi, nie zacinają się i nie są pęknięte lub uszkodzone w inny sposób, który mógłby wpłynąć na działanie narzędzia. W razie uszkodzenia, przed użyciem należy oddać narzędzie do naprawy. Wiele wypadków wynika ze złej konserwacji narzędzi. ◾ Należy dbać o czystość i naostrzenie narzędzi tnących. Odpowiednio utrzymane narzędzia tnące z ostrymi krawędziami tnącymi są mniej narażone na zakleszczanie się i łatwiej jest je kontrolować. ◾ Elektronarzędzi, akcesoriów, wierteł, bitów, itp. należy używać zgodnie z niniejszą instrukcją, z uwzględnieniem warunków i rodzaju wykonywanej pracy. Korzystanie z elektronarzędzi niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji. ◾ Należy dbać o to, aby powierzchnia uchwytów była sucha, czysta i niezaplamiona olejem lub smarem. Śliskie uchwyty nie pozwalają w bezpieczny sposób kontrolować narzędzia w nieprzewidzianych sytuacjach. ◾ Kable należy trzymać z dala od strefy pracy narzędzia. W czasie użytkowania kable mogą się schować w krzakach i mogą zostać przypadkowo uszkodzone przez narzędzie.

UŻYWANIE I KONSERWOWANIE NARZĘDZI

AKUMULATOROWYCH ◾ Do ładowania należy używać wyłącznie ładowarki wskazanej przez producenta. Użycie ładowarki pochodzącej od jednego akumulatora do ładowania innego akumulatora grozi pożarem. ◾ Elektronarzędzi należy używać wyłącznie z dedykowanymi do nich akumulatorami. Użycie jakichkolwiek innych akumulatorów grozi obrażeniami i pożarem. ◾ Jeżeli akumulator nie jest używany, należy go przechowywać z dala od innych przedmiotów metalowych, np. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie wyprowadzeń akumulatora. Zwarcie wyprowadzeń akumulatora może doprowadzić do oparzenia lub pożaru.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

◾ W niesprzyjających warunkach może dojść do wycieku cieczy z akumulatora. Należy wtedy unikać wszelkiego kontaktu z tą cieczą. W razie przypadkowego kontaktu ze skórą, zabrudzone miejsce należy obcie przemyć wodą. Jeżeli płyn dostanie się do oczu, należy dodatkowo zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może powodować podrażnienie lub oparzenia. ◾ Nie należy używać akumulatora lub narzędzia, które są uszkodzone lub zostały poddane przeróbkom. Uszkodzone lub zmodykowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, co może doprowadzić do pożaru lub wybuchu lub stwarzać ryzyko urazów. ◾ Nie należy narażać akumulatora lub narzędzia na kontakt z ogniem lub zbyt wysokimi temperaturami. Ogień lub temperatury przekraczające 100°C mogą doprowadzić do wybuchu. ◾ Należy przestrzegać wszystkich instrukcji ładowania. Nie należy ładować akumulatora lub narzędzia poza przedziałem temperatur podanym w instrukcji. Ładowanie w sposób nieprawidłowy lub w temperaturze wykraczającej poza określony zakres może doprowadzić do uszkodzenia akumulatora i zwiększa ryzyko pożaru. SERWISOWANIE ◾ Serwisowanie elektronarzędzia należy powierzać wykwalikowanemu serwisantowi, a do naprawy używać wyłącznie części zamiennych identycznych z oryginalnymi. Zapewni to bezpieczeństwo eksploatacji elektronarzędzia. ◾ Uszkodzonych akumulatorów nie należy nigdy naprawiać. Jakiekolwiek czynności serwisowe przy akumulatorach powinny być wykonywane wyłącznie przez producenta lub pracowników autoryzowanego serwisu. OSTRZEŻENIE: Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specykację i ilustracje dostarczone wraz z elektronarzędziem. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. Prosimy zachować na przyszłość wszystkie ostrzeżenia i instrukcje. Prosimy zachować na przyszłość wszystkie ostrzeżenia i instrukcje. SZKOLENIE ◾ Prosimy uważnie przeczytać instrukcję. Należy zapoznać się z elementami sterującymi i metodami poprawnej obsługi urządzenia. ◾ Nigdy nie należy pozwalać używać urządzenia osobom nieobeznanym z niniejszą instrukcją lub dzieciom. Przepisy lokalne mogą nakładać ograniczenia dotyczące wieku operatora. ◾ Należy pamiętać, że operator lub użytkownik ponosi odpowiedzialność za wypadki lub zagrożenia dotyczące osób trzecich lub ich własności. PRZYGOTOWANIE ◾ Nigdy nie należy używać urządzenia, gdy w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta domowe. ◾ W czasie używania urządzenia należy nosić okulary i solidne buty. ◾ Odległość między maszyną a osobami postronnymi musi wynosić co najmniej 15 metrów. ◾ Nigdy nie należy używać narzędzia, gdy operator jest zmęczony, chory albo pod wpływem alkoholu lub narkotyków. UŻYTKOWANIE ◾ Urządzenia należy używać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym. ◾ Urządzenia nie należy nigdy używać z uszkodzonymi osłonami lub bez założonych osłon. ◾ Silnik wolno włączyć dopiero wtedy, gdy ręce i stopy znajdują się z dala od urządzenia tnącego. ◾ W następujących sytuacjach urządzenie należy zawsze odłączyć od zasilania (tj. wyjąć z niego akumulator): ◾ za każdym razem, gdy urządzenie zostaje pozostawione bez nadzoru; ◾ przed odblokowaniem zablokowanego mechanizmu; ◾ Przed kontrolą, czyszczeniem lub wykonywaniem prac przy urządzeniu. ◾ po uderzeniu w dowolny przedmiot; ◾ za każdym razem, gdy urządzenie wpada w nietypowe wibracje. ◾ Należy uważać na ryzyko skaleczenia stóp i rąk elementem tnącym. ◾ Otwory wentylacyjne muszą być zawsze drożne.

KONSERWACJA I PRZECHOWYWANIE

◾ Przed czyszczeniem i czynnościami konserwacyjnymi, urządzenie należy odłączyć od zasilania (tj. wyjąć z niego akumulator). ◾ Należy używać wyłącznie części zamiennych i akcesoriów zalecanych przez producenta. ◾ Urządzenie należy regularnie kontrolować i konserwować. Naprawy urządzenia powinny być wykonywane wyłącznie przez serwisanta z odpowiednimi uprawnieniami.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ LITOWO-JONOWĄ 56 WOLTÓW — BCX3800

◾ Gdy urządzenie nie jest używane, należy je przechowywać w miejscu niedostępnym dla dzieci.

POZOSTAŁE OSTRZEŻENIA

◾ Należy unikać pracy w niebezpiecznych warunkach – Nie używać urządzeń na podmokłych lub wilgotnych pochyłościach. ◾ Osłony zabezpieczające muszą być zawsze założone i sprawne. ◾ Ręce i stopy należy trzymać z dala od strefy koszenia. ◾ Aby ograniczyć ryzyko urazów, nigdy nie należy pracować na drabinie lub innych niebezpiecznych podporach. Końcówki tnącej nie wolno nigdy trzymać powyżej poziomu pasa. ◾ W czasie użytkowania końcówkę tnącą należy sprawdzać w regularnych odstępach czasu. W przypadku zauważalnej zmiany w sposobie koszenia kontrolę należy przeprowadzić natychmiast. ◾ Aby uzyskać najlepsze wyniki, akumulator należy ładować w miejscu, w którym temperatura mieści się w przedziale od 5°C do 40°C. Nie przechowywać na dworze lub w pojazdach. ◾ Jeśli do użytkownika zbliży się jakaś osoba, należy wyłączyć silnik i zatrzymać końcówkę tnącą. ◾ Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza (dotyczy tylko przypadku używania narzędzia z ostrzem z 3 zębami). ◾ Gdy kręcące się ostrze dotknie przedmiotu, który nie poddaje się natychmiastowemu przecięciu, może pojawić się siła odbicia ostrza. ◾ Siła odbicia ostrza może być na tyle gwałtowna, że może spowodować odepchnięcie maszyny i/lub operatora w dowolną stronę, z możliwością utraty kontroli nad narzędziem. ◾ Jeśli ostrze zaczepi się o coś, zablokuje się lub zaklinuje, do odbicia może dojść bez jakiegokolwiek ostrzeżenia. ◾ Odbicie ostrza zdarza się częściej w miejscach, w których trudno jest zobaczyć koszony materiał. ◾ Nie należy zakładać żadnego ostrza do urządzenia bez prawidłowego zainstalowania wszystkich wymaganych części. Bez użycia odpowiednich części mogłyby dojść do wyrzucenia ostrza w powietrze i do poważnych urazów operatora lub osób postronnych. Ostrza, które ulegną skrzywieniu, skręceniu, pęknięciu, nadłamaniu lub innemu uszkodzeniu należy zawsze wyrzucić. Używane ostrze musi być ostre. Tępe ostrze łatwiej klinuje się i ulega odbiciu (dotyczy tylko przypadku używania narzędzia z ostrzem z 3 zębami). ◾ Ostrze/żyłka tnąca obracające/-a się na luzie po wyłączeniu silnika lub puszczeniu spustu może spowodować urazy. Do momentu całkowitego zatrzymania się ostrza tnącego/żyłki należy pilnować narzędzia. ◾ W urządzeniu należy używać wyłącznie ładowarek i akumulatorów EGO wymienionych poniżejAKUMULATOR ŁADOWARKABAX1500 CHX5500E ◾ Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Należy więc mieć świadomość możliwych zagrożeń, występujących nawet wtedy, gdy narzędzie nie jest używane. Podczas wykonywania czynności konserwacyjnych lub serwisowych należy zachować ostrożność. ◾ Nie należy czyścić urządzenia wężem; należy unikać zachlapywania wodą silnika i połączeń elektrycznych. ◾ W sytuacjach, które nie zostały przewidziane w niniejszej instrukcji należy zachować ostrożność i kierować się własnym zdrowym rozsądkiem. W celu uzyskania pomocy prosimy skontaktować się z centrum obsługi klienta EGO. INSTRUKCJI NIE NALEŻY WYRZUCAĆ! SPECYFIKACJA Element tnącyGłowica tnącaOstrze metalowe z 3 zębamiNapięcie56V 56V Prędkość bez obciążenia4000-5800 /min 4000-5800 /min Zalecana temperatura użytkowania: 0°C-40°CZalecana temperatura przechowywania: -20°C-70°CTyp żyłki do koszenia 2,4mm /Ostrze tnące / ABB1203Szerokość koszenia 38cm 30cmCiężar 6,8kg 6,46kgZmierzony poziom mocy akustycznej L 94,2dB(A) K=1,8dB(A)96,3dB(A) K=2,1dB(A)Poziom ciśnienia akustycznego przy uchu operatora L 81,9dB(A) K=2,5dB(A)83,4dB(A) K=4,1dB(A)KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ LITOWO-JONOWĄ 56 WOLTÓW — BCX3800

Gwarantowany poziom mocy akustycznej L

(zgodnie z dyrektywą 2000/14/WE)96dB(A) 98dB(A)Drgania a Uchwyt lewy 1,9m/s

K=1,5m/s Uchwyt prawy1,5m/s

◾ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi. ◾ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgania. UWAGA: W zależności od sposobu eksploatacji, emisja wibracji podczas faktycznego użytkowania elektronarzędzia może się różnić od wartości deklarowanej. Aby chronić operatora, w rzeczywistych warunkach użytkowania użytkownik powinien nosić rękawice i nauszniki ochronne.

LISTA ELEMENTÓW W OPAKOWANIU

NAZWA CZĘŚCI ILOŚĆKosa do zarośli Ostrze z 3 zębami z osłoną Osłona (zespół) Nakrętka Kołnierz zewnętrzny Klucz imbusowy Klucz wielofunkcyjny Podkładka biodrowa Instrukcja operatora

OPIS POZNAJ SWOJĄ KOSĘ DO ZAROŚLI (Rys. A) 1. Żyłka tnąca2. Osłona (zespół)3. Trzonek4. Przycisk spustowy5. Przycisk odblokowujący6. Śruba motylkowa7. Zaczep8. Gniazdo wtykowe9. Płytka osłaniająca10. Kierownica rowerowa11. Śruba uszczelniająca12. Otwór do blokowania wałka13. Ostrze do cięcia żyłki14. Osprzęt osłony15. Ostrze z 3 zębami16. Pokrowiec na ostrze17. Kołnierz zewnętrzny18. Nakrętka19. Klucz wielofunkcyjny20. Klucz imbusowy21*. Podkładka biodrowa (sprzedawana osobno) OSTRZEŻENIE: Nigdy nie należy włączać narzędzia bez mocno założonej osłony. Aby chronić użytkownika, osłona musi być zawsze założona na narzędzie! OSTRZEŻENIE: Jeśli narzędzie jest wyposażone w głowicę tnącą, na osłonie należy zamontować osprzęt osłony – ostrze do przycinania żyłki. Nieprzestrzeganie tego zalecenia może skutkować nadmierną długością żyłki tnącej i spowoduje przeciążenie silnika. Nigdy nie należy używać głowicy tnącej bez założonego osprzętu osłony. MONTAŻ OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części, kosy do zarośli nie należy uruchamiać aż do momentu wymiany lub naprawy części. Używanie kosy do zarośli z uszkodzonymi lub brakującymi częściami może doprowadzić do poważnych urazów ciała. OSTRZEŻENIE: Kosy do zarośli nie należy próbować przerabiać, nie należy też tworzyć akcesoriów, które nie są zalecane do używania w urządzeniu. Wszelkie tego typu zmiany lub modykacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała. OSTRZEŻENIE: Na czas mocowania lub zdejmowania ostrza z 3 zębami/ostrza do przycinania żyłki oraz podczas wykonywania przy ostrzu czynności konserwacyjnych należy zawsze zakładać solidne rękawice. Aby chronić dłonie przed skaleczeniem, należy uważać na ostrze do przycinania żyłki (na osłonie)/ostrze z 3 zębami.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować ciężkie urazy, na czas mocowania części, regulacji, czyszczenia lub gdy narzędzie nie jest używane, z narzędzia należy zawsze wyjmować akumulator. OSTRZEŻENIE: Nigdy nie należy włączać narzędzia bez mocno założonej kierownicy rowerowej i osłony. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń ciała.

MOCOWANIE I REGULACJA KIEROWNICY

Kosę do zarośli przechowuje się tak, jak pokazano na rys. B. Najpierw należy poluzować śrubę motylkową na połączeniu, a potem podnieść i obrócić kierownicę o 180° wokół trzonka (Rys. C) i przekręcić o 90° w lewo (przeciwnie do kierunku ruchu wskazówek zegara), tak aby była skierowana na głowicę-uderzak (Rys. D). Na koniec należy ją poruszyć w tył i w przód, tak aby uzyskać wygodną pozycję roboczą i wreszcie dokręcić śrubę. UWAGA: Narzędziem wolno pracować tylko z kierownicą ustawioną prostopadle do trzonka.

Należy poluzować i wykręcić 2 śruby z osłony (rys. E). Dopasować otwory montażowe do otworów w zespole i zablokować osłonę na podstawie trzonka 2 śrubami z 2 podkładkami sprężynującymi (rys. F). OSTRZEŻENIE: Upewnić się, że powierzchnia wewnętrzna osłony jest skierowana w stronę głowicy tnącej (rys. F i G). OSTRZEŻENIE: Jeśli kosa do zarośli jest wyposażona w głowicę tnącą, na osłonie należy zamontować osprzęt osłony. Nieprzestrzeganie tego zalecenia może skutkować nadmierną długością żyłki tnącej i przeciążeniem silnika. WYMIANA GŁOWICY TNĄCEJ NA OSTRZE Z 3 ZĘBAMI Na rys. G pokazano elementy głowicy tnącej. Należy zdemontować głowicę tnącą i zamontować w kosie do zarośli ostrze z 3 zębami.

1. Wcisnąć zaczepy odblokowujące w osłonie mocującej

szpuli i zdjąć osłonę (rys. H1 i H2).

2. Obrócić górną obudowę tak, aby szczelinę w kołnierzu

dopasować do otworu blokującego wałek blokujący w obudowie przekładni i włożyć w otwór stabilizator (rys. H3).

3. Obrócić klucz oczkowy w prawo (zgodnie z kierunkiem

ruchu wskazówek zegara), aby odkręcić nakrętkę i zdjąć zespół górnej obudowy (rys. H4).

4. Zdemontować osprzęt osłony – dokręcić trzy śruby z

podkładkami (rys. H5).

5. Ostrze jest dostarczane w osłonie. Przed

zamontowaniem ostrza w kosie do zarośli należy zdjąć osłonę – zdjąć drut zaciskowy z haka na osłonie (rys. I1). Rys. G & I1 – Opis części patrz poniżej: G-1 Kołnierz wewnętrzny G-6 Żyłka tnąca G-2 Pokrywa kołnierza G-7 Osłona mocująca szpuli G-3 Montaż górnej obudowy G-8 Montaż dolnej obudowy G-4 Nakrętka I-1 Drut zaciskowy G-5 Sprężyna I-2 Hak UWAGA: Aby nie dopuścić do urazów, przed rozpoczęciem pracy przy ostrzu z 3 zębami należy założyć rękawice.

6. Zamocować na miejsce kołnierz wewnętrzny i

pokrywę kołnierza (rys. I2).

7. Zamocować ostrze na wałku silnika, dopilnować, aby

powierzchnia ostrza znalazła się na jednej wysokości z powierzchnią wybrzuszenia kołnierza wewnętrznego. Założyć kołnierz zewnętrzny i nakrętkę (rys. I3). Wstępnie dokręcić nakrętkę ręką W LEWO (PRZECIWNIE DO KIERUNKU RUCHU WSKAZÓWEK ZEGARA).

8. Położyć i oprzeć obudowę przekładni na solidnej

powierzchni. Jedną ręką przytrzymać trzonek kosy do zarośli, a drugą chwycić klucz wielofunkcyjny i dokręcić nim nakrętkę w kierunku zaznaczonym strzałką na kołnierzu zewnętrznym (Rys. I4). WYMIANA OSTRZA Z 3 ZĘBAMI NA GŁOWICĘ TNĄCĄ Na rys. J1 pokazano elementy ostrza tnącego z 3 zębami. Należy zdemontować ostrze z 3 zębami i zamontować w kosie do zarośli głowicę tnącą.

1. Obrócić ostrze tak, aby szczelinę w kołnierzu

dopasować do otworu blokującego wałek blokujący w obudowie przekładni i włożyć w otwór stabilizator.

2. Położyć i oprzeć obudowę przekładni na solidnej

powierzchni. Jedną ręką przytrzymać trzonek kosy do zarośli, a drugą chwycić klucz wielofunkcyjny i odkręcić nim nakrętkę w prawo (zgodnie z kierunkiem ruchu wskazówek zegara).

3. Wyjąć z kosy nakrętkę, kołnierz zewnętrzny, ostrze,

pokrywę kołnierza wewnętrznego i kołnierz wewnętrz ny (rys. J2).KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

Opis części na rys. J1, J3 i J7 – patrz poniżej: J-1 Trzonek J-6 Nakrętka J-2 Kołnierz wewnętrzny J-7 Szczelina w kołnierzu J-3 Pokrywa kołnierza J-8 Sprężyna J-4 Ostrze z 3 zębami J-9 Karb J-5 Kołnierz zewnętrzny J-10 Otwór UWAGA: Gdy jest używane ostrze z 3 zębami, aby zapobiec urazom, ostrze należy montować w osłonie.

4. Zamocować w kosie osprzęt osłony – dokręcić trzy

śruby z podkładkami.

5. Zamontować osłonę dolną na obudowie przekładni –

dokręcić nakrętkę i założyć na miejsce sprężynę (rys. J3).

6. Założyć i nawinąć żyłkę w szpuli tak jak pokazano

na rys. J4. Następnie przełożyć końce żyłki przez dwa naprzeciwległe nacięcia w szpuli (rys. J5) i założyć szpulę w jej osłonie mocującej z nacięciami ustawionymi równo z otworami w osłonie (rys. J7). Na koniec, wyrównać szczeliny w osłonie mocującej z wypustkami na podstawie szpuli i równo wcisnąć osłonę mocującą w dół, tak aby zatrzasnęła się w obudowie (rys. J6). UWAGA: Nawinięcie żyłki w niewłaściwą stronę spowoduje, że głowica podkaszarki będzie działała nieprawidłowo. UŻYTKOWANIE OSTRZEŻENIE: Nie wolno dopuść do tego, aby znajomość narzędzia doprowadziła do nieuwagi. Należy pamiętać, że do spowodowania poważnych obrażeń wystarczy zaledwie chwila nieuwagi. OSTRZEŻENIE: Należy zawsze nosić środki ochrony oczu i uszu. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń oczu odłamkiem lub skrawkiem materiału wyrzuconym przez pracujące narzędzie, a także grozi innymi możliwymi urazami. OSTRZEŻENIE: Nie należy używać końcówek lub akcesoriów innych niż zalecane przez producenta produktu. Używanie końcówek lub akcesoriów innych niż zalecane może doprowadzić do poważnych obrażeń.

TRZYMANIE KOSY DO ZAROŚLI

Przed podłączeniem akumulatora plecakowego do kosy do zarośli należy go założyć na plecy i zamontować podkładkę biodrową na uprząż na plecy tak jak opisano w instrukcji BAX1500 lub AHP1500. Zamontować kosę do zarośli z osłoną biodrową przez zaczepienie zaczepu w otworze mocującym (rys. K). Na trzonku jest 8 otworów, należy wybrać taki, który zapewni optymalny komfort pracy. Przytrzymać oburącz kosę po swojej prawej stronie. Głowica tnąca lub ostrze powinna być ustawiona równolegle do ziemi i w odpowiedniej do cięcia odległości, tak aby operator nie musiał się nachylać. Odpięcie kosy do zarośli można przeprowadzić dwojako. Można rozpiąć klamrę paska i klamrę na wysokości klatki piersiowej (rys. L1) lub można nacisnąć zaczep na podkładce biodrowej i wyjąć go z otworu mocującego w trzonku. OSTRZEŻENIE: W nagłych wypadkach, aby szybko zdjąć kosę do zarośli, należy rozpiąć klamrę na piersiach i w pasku. OSTRZEŻENIE: Nie należy używać paska na jedno ramię jednocześnie z akumulatorem plecakowym. Zakładanie akumulatora (rys. L2) Dopasować do siebie symbol ▲ na wtyczce i symbol ▲ na kosie do zarośli. Włożyć wtyczkę do narzędzia tak, aby zielona uszczelka całkowicie schowała się w gnieździe wtykowym. Wyjmowanie Należy wyjąć przewód akumulatora z rowka mocującego i wyjąć wtyczkę z gniazda w kosie do zarośli. WŁĄCZANIE/WYŁĄCZANIE KOSY DO ZAROŚLI Włączanie Przestawić przełącznik odblokowujący w pozycję „WŁ.” (rys. M). Przesunąć mały spust do góry i nacisnąć przełącznik spustowy, aby włączyć kosę. Zmiana siły nacisku na spust powoduje zmianę prędkości obrotowej końcówki tnącej. Opis części na rys. L1 i M – patrz poniżej: L-1 Klamra piersiowa M-1 Przycisk odblokowujący L-2 Klamra paska M-2 Mały spust L-3 Haczyk M-3 Przełącznik spustowyKOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

Wyłączanie Zwolnić przełącznik spustowy i przestawić przełącznik odblokowujący z powrotem w pozycję „WYŁ.”. OSTRZEŻENIE: W czasie przerw w pracy i po zakończeniu pracy należy zawsze wyjmować akumulator z podkaszarki.

UŻYWANIE KOSY DO ZAROŚLI

OSTRZEŻENIE: Aby ograniczyć ryzyko obrażeń, podczas pracy kosą do zarośli należy nosić odpowiednią odzież. Nie powinno się nosić luźnych ubrań ani biżuterii. Należy nosić środki ochrony oczu i ochronniki słuchu. Należy nosić mocne długie spodnie, solidne buty i rękawice. Nie należy nosić krótkich spodni i sandałów, nie należy też używać narzędzia na boso. Przed włączeniem należy się rozejrzeć dokoła, aby upewnić się, że w pobliżu nie ma żadnych osób, zwierząt ani luźnych przedmiotów. Upewnić się, że znajdują się one w odległości co najmniej 15 m. Następnie sprawdzić okulary ochronne, odzież i stan podłoża (pod kątem równowagi). Przed każdym użyciem należy sprawdzić, czy jakieś części nie są uszkodzone/zużyte. Należy skontrolować głowicę tnącą, ostrze z 3 zębami, osłonę, osprzęt osłony i kierownicę; wymienić części pęknięte, wypaczone, skrzywione lub uszkodzone w jakikolwiek sposób. Ostrze do cięcia żyłki na krawędzi osprzętu osłony może się z czasem stępić. Zaleca się je okresowo ostrzyć pilnikiem lub wymieniać na nowe. Po każdym użyciu kosę do zarośli należy wyczyścić. UŻYWANIE Z ZAŁOŻONĄ GŁOWICĄ TNĄCĄ Regulacja długości żyłki tnącej Głowica tnąca pozwala operatorowi wysuwać więcej żyłki tnącej bez wyłączania silnika. Żyłka strzępi się i zużywa, dodatkową żyłkę można wysunąć lekko uderzając głowicą w ziemię w czasie, gdy podkaszarka pracuje. UWAGA: Im krótsza żyłka, tym trudniejsze jest jej wysuwanie. OSTRZEŻENIE: Nie należy demontować lub przerabiać zespołu ostrza do żyłki. Zbyt długa żyłka prowadzi do przegrzewania się silnika i może spowodować poważne urazy ciała. Wymiana żyłki OSTRZEŻENIE: Nigdy nie należy używać żyłek wzmocnionych metalem, drutów, sznurków itp. Mogą się one ułamać i zmienić w niebezpieczne pociski. Wcisnąć dwa wypustki odblokowujące w obudowie szpuli i wysunąć obudowę szpuli zewnątrz (rys. H1 i H2). Aby założyć nową żyłkę w kosie, wykonać krok 6 instrukcji „WYMIANA OSTRZA Z 3 ZĘBAMI NA GŁOWICĘ TNĄCĄ”. Używanie ostrza z 3 zębami OSTRZEŻENIE: Aby przyciąć zarośla i chaszcze, należy opuścić kręcące się ostrze z 3 zębami na zarośla i w ten sposób uzyskać efekt szatkowania. Kosy do zarośli należy używać tak jak zwykłej kosy (należy nią przemiatać w lewo i w prawo) na wysokości podłoża. Końcówki tnącej nie wolno nigdy używać powyżej wysokości pasa. OSTRZEŻENIE: Im wyżej końcówka tnąca znajduje się nad ziemią, tym większe jest ryzyko urazów spowodowanych wyrzuceniem ścinek na boki. OSTRZEŻENIE: Podczas ścinania młodych odrostów lub innych zdrewniałych pędów o średnicy do 2 cm należy używać lewej strony ostrza, aby nie dopuścić do sytuacji grożących odbiciem. Nie należy próbować przycinać zdrewniałych pędów o większej średnicy, ponieważ ostrze mogłoby zakleszczyć się lub szarpnąć kosą do przodu. Mogłoby to doprowadzić do uszkodzenia ostrza lub kosy lub spowodować utratę kontroli nad kosą, co w efekcie mogłoby doprowadzić do urazów. OSTRZEŻENIE: Niewłaściwe używanie ostrza może doprowadzić do jego pęknięcia, wyszczerbienia lub zniszczenia. Wyrzucone części mogą doprowadzić do ciężkich urazów operatora lub osób postronnych. Aby ograniczyć ryzyko obrażeń ciała, bardzo ważne jest podjęcie następujących środków ostrożności: ◾ Należy unikać kontaktu z twardymi przedmiotami lub ciałami stałymi takimi jak kamienie i kawałki skał lub metalu. ◾ Nigdy nie należy ciąć drewna o średnicy powyżej 2 cm. ◾ Ostrze należy kontrolować pod kątem oznak uszkodzenia w regularnych, krótkich odstępach czasu. Nie należy kontynuować pracy, gdy ostrze jest uszkodzone. ◾ Ostrze należy regularnie ostrzyć (gdy się wyraźnie stępi). W razie potrzeby należy je też wyważyć (czynność tę powinien wykonać wykwalikowany technik serwisu).KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ LITOWO-JONOWĄ 56 WOLTÓW — BCX3800

Odbicie ostrza Podczas używania ostrza z 3 zębami należy zachować maksymalną ostrożność. Odbicie jest reakcją, która może nastąpić, gdy kręcące się ostrze dotknie przedmiotu, którego nie jest w stanie przeciąć. Dotknięcie to może spowodować chwilowe zatrzymanie się ostrza i nagłe „szarpnięcie” urządzenia w kierunku od uderzonego przedmiotu. Reakcja może być na tyle gwałtowna, że operator może utracić kontrolę nad narzędziem. Jeśli ostrze zaczepi się o coś, zablokuje się lub zaklinuje, do odbicia może dojść bez jakiegokolwiek ostrzeżenia. Odbicie ostrza zdarza się częściej w miejscach, w których trudno jest zobaczyć koszony materiał. Aby kosić łatwo i bezpiecznie, należy podchodzić do koszonych chwastów z kosą do zarośli przesuwającą się od prawej do lewej. W przypadku niespodziewanego natraenia na jakiś przedmiot lub kawałek drewna, takie postępowanie ogranicza szarpnięcie ostrzem do minimum. KONSERWACJA OSTRZEŻENIE: Przed kontrolą, czyszczeniem lub serwisowaniem urządzenia należy wyłączyć silnik, odczekać aż wszystkie poruszające części zatrzymają się i wyjąć akumulator. Niezastosowanie się do powyższych instrukcji może doprowadzić do poważnych obrażeń ciała lub do uszkodzenia mienia. OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Używanie jakichkolwiek innych części stwarza ryzyko i może spowodować usterkę produktu. Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy powinny być wykonywane przez wykwalikowanych techników serwisu.

Podczas czyszczenia części plastikowych należy unikać używania rozpuszczalników. Pod wpływem kontaktu z różnego rodzaju rozpuszczalnikami dostępnymi w handlu większość tworzyw może ulec uszkodzeniu. Do usuwania zabrudzeń, kurzu, oleju, smaru itp. należy używać czystych ściereczek.

CZYSZCZENIE URZĄDZENIA

◾ Po każdym użyciu ostrza z 3 zębami/głowicy tnącej należy miękką szczoteczką usunąć zanieczyszczenia, ziemię lub trawę zapychające ostrze i jego osłonę. UWAGA: Gdy ostrze się stępi, należy je oddać wykwalikowanemu serwisantowi do naostrzenia. W razie potrzeby ostrze należy wymienić na nowe. ◾ Po każdym użyciu kosy do zarośli końcówkę tnącą należy wyczyścić wilgotną ściereczką i łagodnym detergentem. ◾ Do czyszczenia części plastikowych lub uchwytu nie należy używać jakichkolwiek silnych detergentów. Mogą one zostać uszkodzone przez niektóre olejki aromatyczne, takie jak olejek sosnowy i cytrynowy oraz przez rozpuszczalniki takie jak nafta. Wilgoć może także spowodować porażenie prądem. Wszelką wilgoć należy wycierać miękką suchą ściereczką. ◾ Do czyszczenia otworów wentylacyjnych z tylnej części obudowy należy używać małej szczoteczki lub małego odkurzacza.

SMAROWANIE PRZEKŁADNI

Aby narzędzie działało optymalnie i przez długi czas, po każdych 50 godzinach użytkowania, przekładnię należy nasmarować specjalnym smarem (każdorazowo około 4-5 g).Smar ten powinien spełniać następujące wymagania:1. Należeć do klasy DIN51818: stopień NLGI-1 w badaniu penetracji sondą stożkową.2. Smar na bazie estrów. 3. Posiadać znakomite właściwości w warunkach uruchamiania na zimno i podczas zwiększonego nacisku (EP), doskonałą odporność na ścinanie mechaniczne i ścieranie oraz własności stabilizujące utlenianie.4. Temperatura pracy musi zawierać przedział -40~180°C.Wyjąć wtyczkę akumulatora i śrubę uszczelniającą. Smarowanie przekładni przez otwór smarowy. OSTRZEŻENIE: Nie należy przeprowadzać smarowania, gdy kosa do zarośli jest nadal podłączona do akumulatora lub włączona.

PRZECHOWYWANIE URZĄDZENIA

◾ Wyjąć akumulator z narzędzia. ◾ Aby móc dokładnie wyczyścić urządzenie, należy nosić mocne rękawice. ◾ Aby bezpiecznie przechowywać ostrze z 3 zębami, należy na nie założyć osłonę (Rys. N). ◾ Urządzenie należy przechowywać w suchym i przewiewnym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Urządzenia nie należy przechowywać na nawozach lub w ich pobliżu, to samo dotyczy podłoży zanieczyszczonych benzyną i substancjami chemicznymi. UWAGA: Nie należy używać kosy z tępym lub uszkodzonym ostrzem tnącym. Mogłoby to doprowadzić do przeciążenia i spowodować, że efekty cięcia narzędziem byłyby niezadowalające.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ

Ochrona środowiska Urządzeń elektrycznych nie należy wyrzucać razem z nieposortowanymi odpadami komunalnymi, należy korzystać z oddzielnych punktów zbierania odpadów. Zgodnie z dyrektywami Wspólnoty Europejskiej, odpowiednio nr 2012/19/WE i 2006/66/WE, urządzenia elektryczne i elektroniczne nienadające się dłużej do użycia oraz uszkodzone lub zużyte akumulatory/baterie trzeba zbierać oddzielnie. Wyrzucanie urządzeń elektrycznych na wysypisko grozi wyciekiem niebezpiecznych substancji do wód gruntowych i przedostaniem się ich do łańcucha pokarmowego, ze szkodą dla zdrowia i jakości życia użytkownika.KOSA DO ZAROŚLI Z KIEROWNICĄ ROWEROWĄ, Z SILNIKIEM Z TYŁU I BATERIĄ LITOWO-JONOWĄ 56 WOLTÓW — BCX3800

PROBLEMPRZYCZYNA ROZWIĄZANIENie udaje się włączyć urządzenia. ◾ Do kosy do zarośli nie podłączono akumulatora lub kosa i akumulator nie kontaktują. ◾ Ponownie włożyć wtyczkę akumulatora do kosy. ◾ Akumulator jest wyczerpany. ◾ Naładować akumulator odpowiednią ładowarką. ◾ Przed wciśnięciem dźwigni przełączających nie przesunięto przycisku odblokowującego w pozycję „WŁ.”. ◾ Przed użyciem kosy upewnić się, że przycisk blokady jest odblokowany. Urządzenie przestaje pracować. ◾ Akumulator lub kosa do zarośli są zbyt gorące. ◾ Pozwolić, aby akumulator lub kosa ostygły do zwykłej temperatury. ◾ Kosa do zarośli jest przeciążona. ◾ Gdy tylko obciążenie zostanie usunięte, narzędzie wznowi pracę. W przypadku pracy ciągłej należy zmniejszyć obciążenie narzędzia. ◾ Akumulator jest odłączony od narzędzia. ◾ Ponownie założyć akumulator. ◾ Akumulator jest rozładowany. ◾ Naładować akumulator odpowiednią ładowarką.Nadmierne drgania lub hałas. ◾ Sucha przekładnia ◾ Zdjąć śrubę uszczelniającą i dolać olej smarowy. ◾ Niewyważona żyłka tnąca. ◾ Lekko uderzyć głowicą o ziemię w czasie, gdy kosa pracuje. ◾ Ostrze z 3 zębami jest skrzywione lub uszkodzone. ◾ Wymienić ostrze na nowe. Nie można wysunąć żyłki. ◾ Żyłka w głowicy skończyła się. ◾ Założyć nową żyłkę w kosie do zarośli. ◾ Żyłka nie jest prawidłowo zainstalowana. ◾ Wyjąć żyłkę i założyć ją ponownie. GWARANCJA

POLITYKA GWARANCYJNA EGO

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.com.56 VOLTOVÝ LITHIUM-IONTOVÝ KŘOVINOŘEZ S MOTORKOVOU RUKOJETÍ — BCX3800154
