Produkttyp	Rasentrimmer (Rotocut-Kopf)
Marke	EGO
Modell	RTX2300
Gewicht	1,9 kg
Leerlaufdrehzahl	Bis zu 450 U/min
Klinge	ABR2300 (Metallklinge)
Schutzart	IPX5 (geschützt gegen Wasserstrahlen)
Garantierter Schallleistungspegel	100 dB(A)
Schalldruckpegel	83,2 dB(A) K=2,5 dB(A)
Vibrationspegel (linker Griff)	0,7 m/s² K=1,5 m/s²
Vibrationspegel (rechter Griff)	0,6 m/s² K=1,5 m/s²
Empfohlene Betriebstemperatur	0 °C bis 40 °C
Empfohlene Lagertemperatur	-20 °C bis 70 °C
Stromversorgung	Akku (kompatibel mit EGO-Motoren STX3800/BCX3800)
Hauptfunktionen	Grasschnitt um Hindernisse, Kantenschneiden, Schneiden entlang von Wänden
Sicherheitsschutz	Klingenschutz, Schutzgehäuse
Wartung	Reinigung mit feuchtem Tuch und milder Seife; Schmierung des Getriebegehäuses alle 50 Stunden
Reparierbarkeit	Identische Ersatzteile, Reparatur durch qualifiziertes Fachpersonal
Packungsinhalt	1x Rotocut, 1x Gehäusebaugruppe, 1x Schlüssel, 1x Inbusschlüssel, 1x Ring, 1x Bedienungsanleitung

Häufig gestellte Fragen - RTX2300 EGO

Wie montiere ich den Rotocut-Kopf RTX2300 an den Motor?

Entfernen Sie den Akku. Lösen Sie die Schrauben der Befestigungsplatte, setzen Sie den Kopf auf die Antriebswelle, richten Sie die Löcher aus und ziehen Sie die Schrauben in der im Handbuch angegebenen Reihenfolge fest.

Welchen Akku mit dem RTX2300 verwenden?

Der RTX2300 ist ein Schneidkopf, der mit den EGO-Motoren STX3800 und BCX3800 kompatibel ist. Verwenden Sie die für diese Motoren empfohlenen EGO-Akkus.

Wie ersetze ich die Klinge des Rotocut?

Entfernen Sie den Akku. Setzen Sie das Getriebegehäuse auf eine feste Oberfläche, lösen Sie die Mutter mit dem Schlüssel und entfernen Sie die Teile in der Reihenfolge. Montieren Sie die neuen Klingen unter Beachtung der Ausrichtung der EGO-Logos.

Wie oft das Getriebegehäuse schmieren?

Alle 50 Betriebsstunden mit 4-5 g Spezialfett NLGI-1 auf Esterbasis schmieren, geeignet für Temperaturen von -40°C bis 180°C.

Welche Sicherheitsausrüstung tragen?

Tragen Sie immer eine Schutzbrille mit Seitenschutz, Gehörschutz, Handschuhe, rutschfeste Schuhe und bei Bedarf einen Helm.

Kann der Rotocut im Regen verwendet werden?

Ja, das Produkt ist mit IPX5 klassifiziert und kann im Regen verwendet werden. Vermeiden Sie jedoch das Eintauchen des Werkzeugs in Wasser.

Wie reinige und lagere ich den RTX2300?

Reinigen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel. Lagern Sie an einem trockenen, belüfteten Ort außerhalb der Reichweite von Kindern. Legen Sie die Klinge in eine Schutzhülle.

Was tun, wenn der Rotocut-Kopf nicht startet?

Überprüfen Sie, ob der Akku richtig angeschlossen und geladen ist. Stellen Sie sicher, dass Sie den Entriegelungshebel und den Abzug drücken. Wenn das Problem weiterhin besteht, schlagen Sie im Handbuch nach.

Warum stoppt der Rotocut während des Schneidens?

Dies kann durch Überlastung des Motors, einen zu heißen Akku oder eine Trennung verursacht werden. Reduzieren Sie die Last, lassen Sie den Akku abkühlen oder schließen Sie ihn wieder an.

Welches Zubehör ist mit dem RTX2300 kompatibel?

Verwenden Sie nur von EGO empfohlenes Zubehör wie die Klinge ABR2300 und die Motoren STX3800/BCX3800. Verwenden Sie kein Rundmesser.

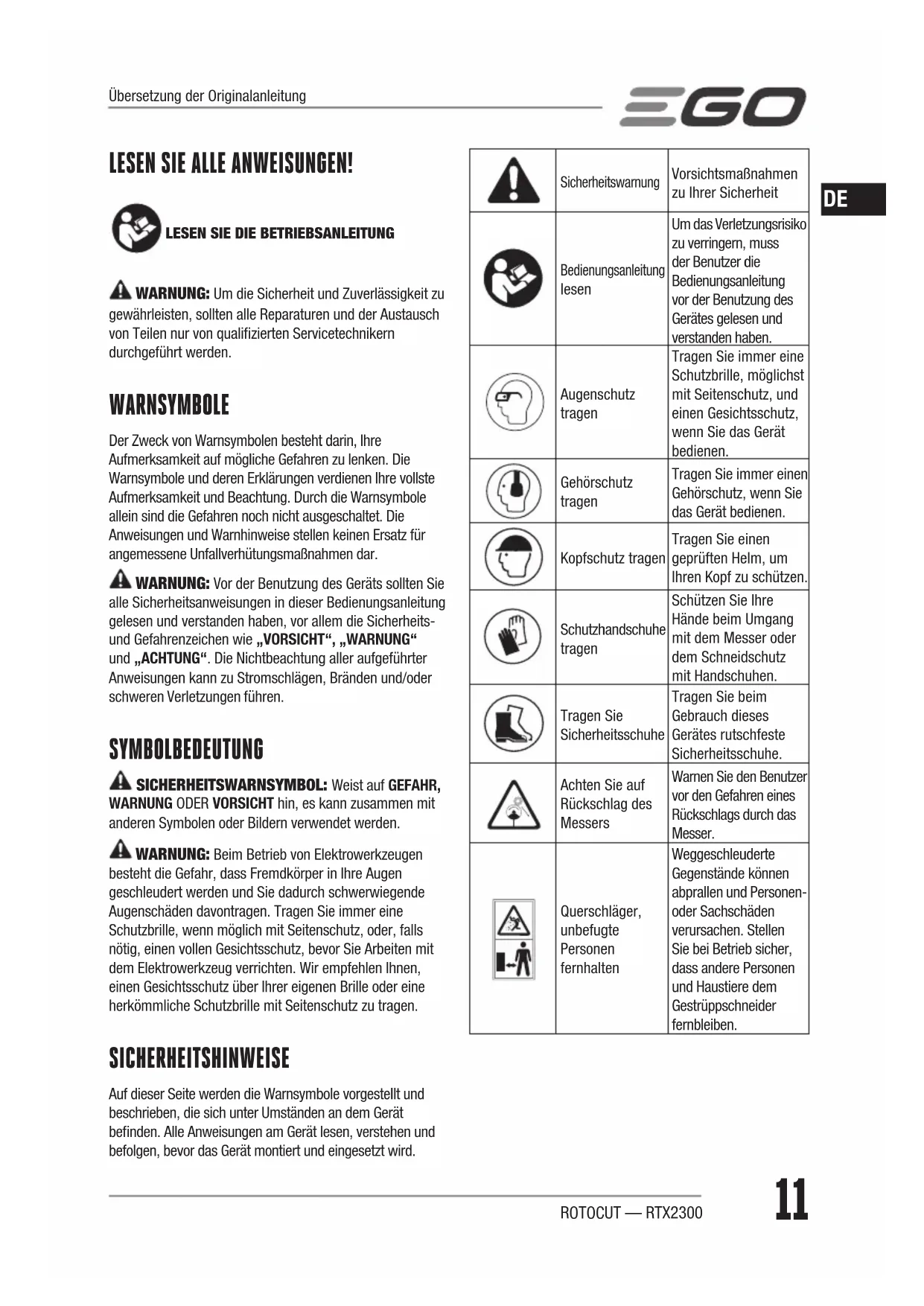

BEDIENUNGSANLEITUNG RTX2300 EGO

LESEN SIE ALLE ANWEISUNGEN!

LESEN SIE DIE BETRIEBSANLEITUNG

⚠️ WARNING: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen und der Austausch von Teilen nur von qualifizierten Servicetechnikern durchgeführt werden.

WARNSYMBOLE

Der Zweck von Warnsymbolen besteht darin, Ihre Aufmerksamkeit auf mögliche Gefahren zu lenken. Die Warnsymbole und deren Erklärungen verdienen Ihre vollste Aufmerksamkeit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar.

⚠️ WARNUNG: Vor der Benutzung des Geräts sollten Sie alle Sicherheitsanweisungen in dieser Bedienungsanleitung gelesen und verstanden haben, vor allem die Sicherheits- und Gefahrenzeichen wie „VORSICHT“, „WARNUNG“ und „ACHTUNG“. Die Nichtbeachtung aller aufgeführter Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

SYMBOLBEDEUTUNG

⚠ SICHERHEITSWARNSYMBOL: Weist auf GEFAHR, WARNUNG ODER VORSICHT hin, es kann zusammen mit anderen Symbolen oder Bildern verwendet werden.

⚠️ WARNING: Beim Betrieb von Elektrowerkzeugen besteht die Gefahr, dass Fremdkörper in Ihre Augen geschleudert werden und Sie dadurch schwerwiegende Augenschäden davontragen. Tragen Sie immer eine Schutzbrille, wenn möglich mit Seitenschutz, oder, falls nötig, einen vollen Gesichtsschutz, bevor Sie Arbeiten mit dem Elektrowerkzeug verrichten. Wir empfehlen Ihnen, einen Gesichtsschutz über Ihrer eigenen Brille oder eine herkömmliche Schutzbrille mit Seitenschutz zu tragen.

SICHERHEITSHINWEISE

Auf dieser Seite werden die Warnsymbole vorgestellt und beschrieben, die sich unter Umständen an dem Gerät befinden. Alle Anweisungen am Gerät lesen, verstehen und befolgen, bevor das Gerät montiert und eingesetzt wird.

	Sicherheitswarnung	Vorsichtsmaßnahmen zu Ihrer Sicherheit
	Bedienungsanleitung lesen	Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung vor der Benutzung des Gerätes gelesen und verstanden haben.
	Augenschutz tragen	Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, und einen Gesichtsschutz, wenn Sie das Gerät bedienen.
	Gehörschutz tragen	Tragen Sie immer einen Gehörschutz, wenn Sie das Gerät bedienen.
	Kopfschutz tragen	Tragen Sie einen geprüften Helm, um Ihren Kopf zu schützen.
	Schutzhandschuhe tragen	Schützen Sie Ihre Hände beim Umgang mit dem Messer oder dem Schneidschutz mit Handschuhen.
	Tragen Sie Sicherheitsschuhe	Tragen Sie beim Gebrauch dieses Gerätes rutschfeste Sicherheitsschuhe.
	Achten Sie auf Rückschlag des Messers	Warnen Sie den Benutzer vor den Gefahren eines Rückschlags durch das Messer.
	Querschläger, unbefugte Personen fernhalten	Weggeschleuderte Gegenstände können abprallen und Personen- oder Sachschäden verursachen. Stellen Sie bei Betrieb sicher, dass andere Personen und Haustiere dem Gestrüppschneider fernbleiben.
	Unbefugte Personen fernhalten	Bei Einsatz des Rasentrimmers müssen andere Personen und Haustiere einen Abstand von mindestens 15 m vom Rasentrimmer einhalten.
	Kein rundes Messer	Keine runden Messer montieren.
IPX5 IP-Symbol Strahlwassergeschützt
	WEEE	Elektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof.
	Lärm	Garantierter Schallleistungspegel. Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen Gemeinschaft.
	CE	Dieses Produkt erfüllt die einschlägigen EG-Richtlinien.
V Volt Spannung
n_0	Leerlaufdrehzahl Drehzahl im Leerlauf
min^1	pro Minute	Umdrehungen pro Minute
	Gleichstrom	Art oder Eigenschaft der Stromzufuhr
kg Kilogramm Gewicht

WICHTIGE SICHERHEITSHINWEISE

⚠️ WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beigelegt wurden. Die Nichtbeachtung aller unten aufgeführter Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.

■ Gefährliche Umgebungen meiden – Benutzen Sie das Gerät nicht an feuchten oder nassen Böschungen.

■ Alle Schutzvorrichtungen müssen angebracht und intakt sein.
■ Halten Sie Hände und Füße vom Arbeitsbereich fern.
■ Um das Verletzungsrisiko zu reduzieren, arbeiten Sie nie auf einer Leiter oder einem anderen wackeligen Untergrund. Halten Sie den Schneidaufsatz niemals über Taillenhöhe.
■ Überprüfen Sie das Schneidwerkzeug in regelmäßigen Abständen während des Betriebs oder sobald Sie eine Veränderung beim Schnittverhalten bemerken.
■ Der Akku sollte nach Möglichkeit an einem Ort aufgeladen werden, an dem die Temperatur zwischen 5°C und 40°C beträgt. Nicht im Freien oder in Fahrzeugen aufbewahren.
■ Wenn jemand auf Sie zukommt, stellen Sie den Motor und das Schneidwerkzeug ab.
■ Warnen Sie den Benutzer vor den Gefahren eines Rückschlags durch das Messer.
■ Zu einem Rückschlag kann es kommen, wenn das rotierende Messer auf einen Gegenstand trifft, den es nicht sofort schneiden kann.
■ Der Rückschlag kann so heftig sein, dass das Gerät und/oder der Benutzer in eine beliebige Richtung geschleudert werden kann. Dabei geht die Kontrolle über das Gerät unter Umständen verloren.
- Ein Rückschlag kann plötzlich ohne Vorwarnung auftreten, wenn das Messer stecken bleibt, stillsteht oder verkantet.
■ Rückschläge treten eher an Stellen auf, an denen das zu schneidende Material schwer zu erkennen ist.
■ Befestigen Sie erst dann ein Messer am Gerät, wenn alle erforderlichen Teile korrekt montiert sind. Werden die Teile nicht korrekt montiert, kann sich das Messer lösen und den Benutzer und/oder Passanten ernsthaft verletzen. Verbogene, verformte, gerissene, gebrochene oder auf andere Weise beschädigte Messer müssen entsorgt werden. Verwenden Sie ein scharfes Messer. Ein stumpfes Messer wird eher stecken bleiben und einen Rückschlag verursachen.
- Ein auslaufendes Messer bzw. eine Schnur kann Verletzungen verursachen, während es bzw. sie sich noch dreht, nachdem der Motor ausgeschaltet oder der Auslöser losgelassen wurde. Halten Sie

das Gerät gut fest, bis das Messer bzw. die Schnur vollkommen stillsteht.

• Akkubetriebene Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; sie sind daher immer einsatzbereit. Seien Sie sich möglicher Gefahren bewusst, selbst wenn das Werkzeug nicht in Betrieb ist. Lassen Sie bei Wartungsarbeiten oder Reparaturen Vorsicht walten.
  Das Gerät nicht mit einem Wasserschlauch abspritzen. In den Motor und die elektrischen Verbindungen darf kein Wasser gelangen.
  ■ Falls Situationen auftreten, die nicht in dieser Bedienungsanleitung behandelt werden, gehen Sie vorsichtig und vernünftig vor. Für Hilfestellungen wenden Sie sich an das EGO-Kundendienstzentrum.

HEBEN SIE DIESE ANLEITUNG AUF!

TECHNISCHE DATEN

Leerlaufdrehzahl Bis 450 /min
Messer ABR2300
Empfohlene Betriebstemperatur		0°C-40°C
Empfohlene Lagertemperatur		-20°C-70°C
Optimale Ladetemperatur 5°C-40°C
Gewicht 1,9 kg
Gemessener Schallleistungspegel L_WA		96,1 dB(A)K = 3,8 dB(A)
Schalldruckpegel am Ohr des Bedieners L_PA		83,2 dB (A)K = 2,5 dB(A)
Garantierter Schallleistungspegel L_WA (gemessen gemäß 2000/14/EC)		100 dB(A)
Vibrationswert a_n :	Maschine	MitSTX3800	MitBCX3800
	Linker Griff	0,7 m/s2K = 1,5 m/s2	0,6 m/s2K = 1,5 m/s2
	Rechter Griff

■ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden.

■ Der angegebene Vibrationsgesamtwert kann auch zur vorläufigen Risikobewertung herangezogen werden.

HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden.

BESCHREIBUNG

MACHEN SIE SICH MIT IHREM ROTOCUT VERTRAUT (Abb. A)

1. Verschlussschraube
2. Getriebegehäuse
3. Sägeblatt
4. Messerhülle
5. Schutzabdeckung-Einheit
6. Schraubenschlüssel
7. Inbusschlüssel
8. Buchse (für die Benutzung mit einem Schlauch mit 25 mm)

PACKLISTE

BEZEICHNUNG DES TEILS MENGES
ROTOCUT 1
Schutzabdeckung-Einheit 1
Schraubenschlüssel 1
Inbusschlüssel 1
Buchse 1
Bedienungsanleitung	1

MONTAGE

⚠️ WARNING: Wenn irgendwelche Teile beschädigt sind oder fehlen, verwenden Sie das Produkt nicht, bis alle Teile ersetzt worden sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.
⚠️ WARNING: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz mit dieser Maschine nicht empfohlen werden. Jegliche Änderung oder falsche Anwendung dieses Geräts gilt als Zweckentfremdung und kann sehr riskant sein und zu möglichen schweren Körperverletzungen führen.

⚠️ WARNING: Um einen unbeabsichtigten Geräteanlauf zu verhindern, muss der Akkustecker immer zuerst aus dem Anschluss gezogen werden.

AUSWECHSELN DES MÄHKOPFS DURCH DEN ROTOCUT-KOPF

1. Halten Sie Ihren Rasentrimmer/Gestrüppschneider fest und entfernen Sie mithilfe des Inbusschlüssels die Trimmerschutzabdeckung, den Timmerkopf und das Getriebegehäuse von dem Antriebsschaft (Abb. B1 bis B3). Der Antriebsschaft wird später für die Montage des ROTOCUT verwendet.
2. Nehmen Sie den ROTOCUT aus der Verpackung, lösen Sie die beiden Schrauben 1# und halten Sie sie auf der Fixierplatte; lösen und entfernen Sie Schraube 2# aus der Fixierplatte. (Abb. B4)

B-1 Schraube 1# B-3 Die Fixierplatte
B-2 Schraube 2#

1. Setzen Sie dann den ROTOCUT-Kopf auf den Antriebsschaft, die Sie in Schritt 1 entfernt haben. Das Loch der B-2 Schraube muss auf das Loch am Antriebsschaft ausgerichtet sein (Abb. B5).
2. Stecken Sie die B-2 Schraube zuerst in das Loch und ziehen Sie sie fest. Ziehen Sie dann die beiden B-1 Schrauben fest (Abb. B6).
3. Nehmen Sie die ROTOCUT-Schutzabdeckung aus ihrer Verpackung und lösen Sie die beiden Bolzen in der Schutzabdeckung. Entfernen und bewahren Sie die zwei Bolzen und Federringe aus der Schutzabdeckung für später auf (Abb. B7).
4. Heben Sie den ROTOCUT-Kopf an, sodass er nach unten zeigt; richten Sie die zwei Befestigungslöcher in der Schutzabdeckung auf die Montagelöcher in der ROTOCUT-Fixierplatte aus. Die Schutzabdeckung muss wie in der unten gezeigten Abbildung ausgerichtet sein, die Bogenform um die Schneidzähne. (Abb. B8)
5. Fixieren Sie die Schutzabdeckung mit dem Inbusschlüssel.
6. Entfernen Sie für den Betrieb die Messerhülle vom Messer.

BEDIENUNG

⚠️ WARNUNG: Auch wenn Sie sich mit dem Gerät auskennen, sollten Sie sich nicht zu einer gewissen Nachlässigkeit verleiten lassen. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit zu ernsthaften

Verletzungen führen kann.

⚠️ WARNUNG: Tragen Sie immer einen Augenschutz und einen Gehörschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert werden oder andere schwere Verletzungen auftreten.
⚠️ WARNUNG: Verwenden Sie keine Anbauwerkzeuge oder Zubehörteile, die nicht vom Hersteller dieses Produkts empfohlen worden sind. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Verletzungen führen.
⚠️ WARNING: Um schwere Eigenverletzungen zu verhindern, trennen Sie die Akkuverbindung zum Werkzeug, bevor Sie das Gerät warten, reinigen, Anbauwerkzeuge auswechseln oder Schnittgut aus dem Gerät entfernen.

ANWENDUNGEN

Das Produkt kann im Regen benutzt werden.

Sie können dieses Produkt für die unten aufgeführten Zwecke einsetzen:

Schneiden: zum Schneiden von Gras rund um Pfähle oder Geländer, entlang Wandkanten, Bordsteinen, Zäunen im fließenden Verkehr oder Schneiden der Begrünung auf Parkplätzen.

HINWEIS: Achten Sie bei der Benutzung des ROTOCUT darauf, dass keine Fremdkörper herausgeschleudert werden, die ein großes Sicherheitsrisiko darstellen: zerbrochene Fensterscheiben, eingebeulte Autokarosserien, zerstörte Zäune, beschädigte Baumborke oder Verletzungen.

VERBINDEN/TRENNEN DES AKKUSTROMS (Abb. C).

Laden Sie den Akku vor dem ersten Gebrauch voll auf.

Richten Sie ▲ am Stecker mit ▲ an der Maschine aus. Stecken Sie den Stecker in das Werkzeug, bis die grüne Dichtung vollständig im Anschluss verschwunden ist. Ziehen Sie zum Trennen des Akkus einfach den Stecker heraus, indem Sie ihn greifen und zurück ziehen.

EIN-/AUSSCHALTEN DES WERKZEUGS (FÜR STX3800 und BCX3800)

Lesen Sie den Abschnitt „EIN-/AUSSCHALTEN DES RASENTRIMMERS/GESTRÜPPSCHNEIDER“ in der STX3800/BCX3800-Bedienungsanleitung.

BENUTZUNG DES WERKZEUGS

⚠️ WARNING: Tragen Sie zum Schutz vor schweren Verletzungen immer eine Schutzbrille. Tragen Sie eine Gesichts- oder Staubschutzmaske in staubigen Bereichen.

Räumen Sie den Arbeitsbereich vor jedem Einsatz auf. Entfernen Sie alle Gegenstände, wie z.B. Steine, zerbrochenes Glas, Nägel, Drähte oder Fäden, die vom Gerät umhergeschleudert werden oder sich in der Schneidvorrichtung verfangen könnten. Halten Sie Kinder, Passanten und Haustiere von dem Bereich fern. Halten Sie einen Mindestabstand von 15 m zu Kindern, Passanten und Haustieren ein; auch dann besteht noch Gefahr durch umhergeschleuderte Gegenstände. Schaulustige sollten gebeten werden, Schutzbrillen aufzusetzen. Wenn jemand auf Sie zukommt, stellen Sie den Motor und das Schneidwerkzeug sofort ab.

Prüfen Sie vor jedem Gebrauch auf Schäden/abgenutzte Teile

Prüfen Sie den ROTOCUT-Kopf, die Schutzabdeckung und den Bügelgriff und ersetzen Sie gerissene, verzogene, verbogene oder anders beschädigte Teile.

⚠️ WARNING: Tragen Sie immer Handschuhe, wenn Sie den Fadenschutz montieren oder das Messer instandhalten. Achten Sie auf das Messer und schützen Sie Ihre Hände vor Schnitten.

Reinigen Sie das Werkzeug nach jedem Gebrauch.

A VORSICHT: Verstopfte Lüftungsschlitze verhindern, dass die Luft in das Motorgehäuse strömen kann. Das führt zu einer Überhitzung oder zu Motorschäden.

■ Verwenden Sie nur milde Seife und ein feuchtes Tuch zum Reinigen des Werkzeugs. Keine Flüssigkeit im Werkzeug lassen. Das Werkzeug darf auf keinen Fall in Flüssigkeit getaucht werden.
■ Halten Sie die Lüftungsschlitze im Motorgehäuse immer frei von Ablagerungen.

WARTUNG

⚠️ WARNING: Verwenden Sie für die Wartung nur baugleiche Ersatzteile. Prüfen und warten Sie das Werkzeug regelmäßig. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualifizierten Servicetechnikern durchgeführt werden.

⚠️ WARNING: Akkubetriebene Werkzeuge müssen nicht an eine Steckdose angeschlossen werden; sie sind

daher immer einsatzbereit. Um schwere Verletzungen zu vermeiden, seien Sie beim Warten, Reparieren oder Auswechseln des Schneidaufsatzes oder anderer Aufsätze besonders vorsichtig und treffen Sie besondere Sicherheitsvorkehrungen.

⚠️ WARNUNG: Um schwere Verletzungen zu verhindern, entfernen Sie den Akku aus dem Werkzeug, bevor Sie das Gerät warten, reinigen, Aufsätze auswechseln oder Schnittgut aus dem Gerät entfernen.

WECHSEL DES ROTOCUT-MESSERS

⚠️ WARNING: Wenn die Messer sich gelockert haben, nachdem sie fixiert wurden, oder wenn die Messer stark abgenutzt sind, wechseln Sie die Messer unverzüglich aus. Verwenden Sie niemals ein Werkzeug mit einem locker sitzenden oder stumpfen Schneidwerkzeug.

Beschreibung des ROTOCUT-Kopfes, wie in Abb. D1 gezeigt.

D-1 Antriebsschaftteller D-5 Unterlegscheibe
D-2 Oberes Messer D-6 Gleitschale
D-3 Unteres Messer D-7 Mutter
D-4 Stützteller

1. Stützen Sie das Getriebegehäuse des ROTOCUT-Kopfes an einer festen Fläche ab. Klemmen Sie das obere und untere Messer mit einer Zange oder einem Schraubstock fest; lösen Sie dann mithilfe des Schraubenschlüssels die Mutter (Abb. D2).
2. Entfernen Sie Mutter, Gleitschale Unterlegscheibe, Stützteller, unteres Messer und Antriebsschaftteller in der in Abb. D1 gezeigten Reihenfolge.
3. Setzen Sie den Schaftteller vor dem Montieren neuer Messer auf den Antriebsschaft (Abb. D3). Setzen Sie das obere Messer mit der großen Sechskant-Öffnung auf den Antriebsschaft. Die Seite mit dem aufgedruckten „EGO“ Logo muss auf das Getriebegehäuse gerichtet sein (Abb. D4). Setzen Sie dann das untere Messer mit der kleinen Sechskant-Öffnung auf den Antriebsschaft. Die Seite mit dem aufgedruckten „EGO“ Logo muss in Richtung des Benutzers zeigen (Abb. D5).

HINWEIS: Achten Sie darauf, dass die Sechskant-Öffnungen an den Messern und die sechskantige Schaffschulter ineinanderpassen. Wenn die Messer verkehrt herum montiert wurden, kann der ROTOCUT nicht korrekt arbeiten und wird die Messer beschädigen.

1. Folgen Sie der in Abb. D1 gezeigten Reihenfolge, um sie wieder zu montieren.

EINÖLEN DES GETRIEBEGEHÄUSES

Für optimales Funktionieren und eine längere Lebensdauer sollten Sie das Getriebegehäuse nach jeweils 50 Betriebsstunden mit einem speziellen Öl schmieren (jedes Mal 4-5 g).

Dieses Öl sollte folgende Anforderungen erfüllen:

1. Fällt unter DIN51818: Walkpenetration NLGI-1.
2. Schmieröl auf Esterbasis
3. Hervorragende Kaltstart- und EP-Eigenschaften, mechanische Abscherung, Abriebfestigkeit und Oxidationsstabilität.
4. Betriebstemperatur von -40\~180°C. Entfernen Sie die Verschlussschraube Füllen Sie Öl durch das Schmierloch ins Getriebegehäuse.

⚠️ WARNING: Ölen Sie das Werkzeug nicht, wenn es noch mit dem Akku verbunden ist oder läuft.

REINIGEN DES GERÄTES

■ Reinigen Sie das Gerät mithilfe eines feuchten Tuchs mit einem milden Reinigungsmittel.
Benutzen Sie keine starken Reiniger am Kunststoffgehäuse oder am Griff. Die Teile können von bestimmten ätherischen Ölen, wie z. B. Kiefern- oder Zitronenöl und von Lösungsmitteln wie Petroleum angegriffen werden. Feuchtigkeit stellt zudem eine Stromschlaggefahr dar. Wischen Sie feuchte Stellen mit einem weichen trockenen Tuch ab.

AUFBEWAHREN DES GERÄTES

■ Trennen Sie die Akkuverbindung vom Werkzeug, wenn es nicht benutzt wird.
■ Reinigen Sie das Werkzeug gründlich, bevor Sie es verstauen.
■ Lagern Sie das Gerät an einem trockenen, gut belüfteten Ort, der sich abschließen lässt oder hoch gelegen und für Kinder unerreichbar ist. Lagern Sie das Gerät nicht auf oder neben Düngemitteln, Benzin oder anderen Chemikalien.
■ Benutzen Sie eine Transportabdeckung für das Transportieren und Aufbewahren von Metallschneiden.

Schutz der Umwelt

WEEE-Altgeräteverordnung (Waste Electrical and Electronic Equipment)

Elektrogeräte, alte Akkus und Ladegeräte dürfen nicht im Hausmüll entsorgt werden! Das Gerät muss einer offiziellen Recycling-Sammelstelle zur getrennten Entsorgung zugeführt werden. Elektrowerkzeuge müssen bei einer umweltfreundlichen Recycling-Einrichtung abgegeben werden.

STÖRUNGSBEHEBUNG

PROBLEM	URSACHE LÖSUNG
ROTOCUT startet nicht.	Der Akku ist nicht richtig mit dem Kombimotor verbunden.Der Akku ist leer.Der Hebel zum Entriegeln und der Auslöser wurden nicht gleichzeitig gedrückt.	Verbinden Sie den Akku mit dem KombimotorAkku mit den in dieser Anleitung aufgeführten EGO-Ladegeräten aufladen.Hebel zum Entriegeln gedrückt halten und dann den Auslöser drücken, um das Werkzeug einzuschalten.
ROTOCUT stoppt während des Schneidens.	Der Motor ist überlastet.Der Akku ist zu heiß.Akku ist nicht mit dem Werkzeug verbunden.	Der Motor kommt wieder in Schwung, wenn die Last abgenommen wird. Um längere Zeit zu arbeiten, reduzieren Sie die Last auf den ROTOCUT und schneiden Sie nicht zu tief; arbeiten Sie stattdessen mit unterschiedlichen Tiefen.Lassen Sie den Akku auf natürliche Weise abkühlen oder beschleunigen Sie das Abkühlen mithilfe eines Luftgebläses.Verbinden Sie den Akkusatz wieder.

GARANTIE

EGO-GARANTIEBEDINGUNGEN

Sämtliche EGO Garantiebedingungen finden Sie auf der Website egopowerplus.eu.
