SC 4 Deluxe EasyFix Premium - Nettoyeur à vapeur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur à vapeur avec réservoir d'eau amovible
Marque	Kärcher
Modèle	SC 4 Deluxe EasyFix Premium
Dimensions (L × l × h)	400 × 270 × 300 mm
Poids (sans accessoires)	6,8 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de chauffe	2200 W
Pression de service maximale	0,4 MPa
Durée de chauffage	Environ 3 minutes
Vaporisation continue	60 g/min
Pic de vapeur maximal	150 g/min
Capacité du réservoir d'eau	1,3 L
Capacité de la chaudière à vapeur	0,5 L
Indice de protection	IPX4
Classe de protection	I
Type de buse pour sol	EasyFix
Accessoires inclus	Buse à jet crayon, petites et grandes brosses rondes, buse Power, brosse à joints, suceur à main, revêtement microfibre, tubes de rallonge, serpillière microfibre, patin à moquette
Sécurité	Thermostat de sécurité, thermostat de chaudière, fermeture de maintenance avec soupape de sûreté, sécurité enfants sur la manette vapeur
Fonctions spéciales	Réglage du débit de vapeur (3 niveaux), vidange de la chaudière en mode CLE, détartrage conseillé tous les 50 à 100 remplissages selon la dureté de l'eau
Entretien	Rinçage de la chaudière tous les 10 remplissages, détartrage avec agent KÄRCHER, lavage des serpillières à 60°C max sans adoucissant
Pièces détachées et réparabilité	Accessoires et pièces de rechange d'origine disponibles sur www.kaercher.com, service après-vente agréé
Garantie	Selon les conditions du pays, défauts de fabrication couverts sur présentation de la facture

FOIRE AUX QUESTIONS - SC 4 Deluxe EasyFix Premium Kärcher

Comment remplir le réservoir d'eau ?

Le réservoir d'eau peut être retiré en le tirant verticalement vers le haut, ou rempli directement sur l'appareil via l'orifice de remplissage. Utilisez de l'eau potable ou un mélange avec 50% maximum d'eau distillée. Ne pas utiliser d'eau distillée pure, d'eau de condensation, d'eau de pluie, de détergent ou de parfums.

Comment démarrer l'appareil ?

Placez l'appareil sur une surface stable, branchez le câble d'alimentation, tournez le sélecteur de la position OFF vers la zone de réglage de la vapeur. La barre LED s'allume en rouge puis passe au vert fixe après environ 3 minutes : l'appareil est prêt. Actionnez la manette vapeur pour libérer la vapeur.

Comment régler le débit de vapeur ?

Le sélecteur de débit de vapeur propose trois positions : minimal, moyen et maximal. Tournez le sélecteur sur la position souhaitée, puis actionnez la manette vapeur. Avant de nettoyer, dirigez la poignée vapeur vers un chiffon jusqu'à ce que la vapeur s'écoule régulièrement.

Que faire si le voyant LED clignote rapidement en rouge ?

Cela indique que le réservoir d'eau est vide ou insuffisamment rempli. Remplissez le réservoir d'eau avec de l'eau potable ou un mélange avec 50% d'eau distillée maximum. Un signal sonore retentit également.

Comment détartrer la chaudière à vapeur ?

Éteignez et laissez refroidir l'appareil. Videz le réservoir d'eau, ouvrez la fermeture de maintenance avec un tube de rallonge, videz la chaudière. Utilisez l'agent détartrant KÄRCHER : 1 dose pour 0,5 L d'eau. Versez dans la chaudière, laissez agir 8 heures, videz, rincez 2 à 3 fois à l'eau froide. Refermez la fermeture.

Peut-on utiliser l'appareil sur des tapis ?

Oui, avec le patin à moquette fourni. Fixez la serpillière sur la buse pour sol, puis encliquetez le patin. Utilisez le mode vapeur bas, ne vaporisez pas plus de 5 secondes au même endroit. Vérifiez la résistance du tapis dans une zone cachée avant utilisation. Ne pas utiliser sur des tapis épais.

Comment nettoyer les surfaces vitrées ?

Utilisez le suceur à main avec le revêtement microfibre. Ne dirigez pas le jet de vapeur directement sur les joints du cadre de fenêtre. Par temps froid, préchauffez la vitre en vaporisant légèrement toute la surface. Retirez l'eau avec une raclette ou essuyez à sec.

Que faire si la manette vapeur est bloquée ?

La sécurité enfants est probablement activée. Poussez le verrou de sécurité vers l'avant pour déverrouiller la manette vapeur. Si le problème persiste, vérifiez que l'appareil est sous pression.

Quel type d'eau est recommandé ?

Utilisez de l'eau potable du robinet ou un mélange avec 50% maximum d'eau distillée. Ne pas utiliser d'eau distillée pure, d'eau de condensation de sèche-linge, d'eau de pluie, de détergent ou de parfums. Une eau trop calcaire peut obstruer les buses.

Comment entretenir les accessoires textiles ?

Les serpillières et revêtements microfibre se lavent en machine à 60°C maximum. Ne pas utiliser d'adoucissant pour conserver leur pouvoir absorbant. Ne pas les passer au sèche-linge.

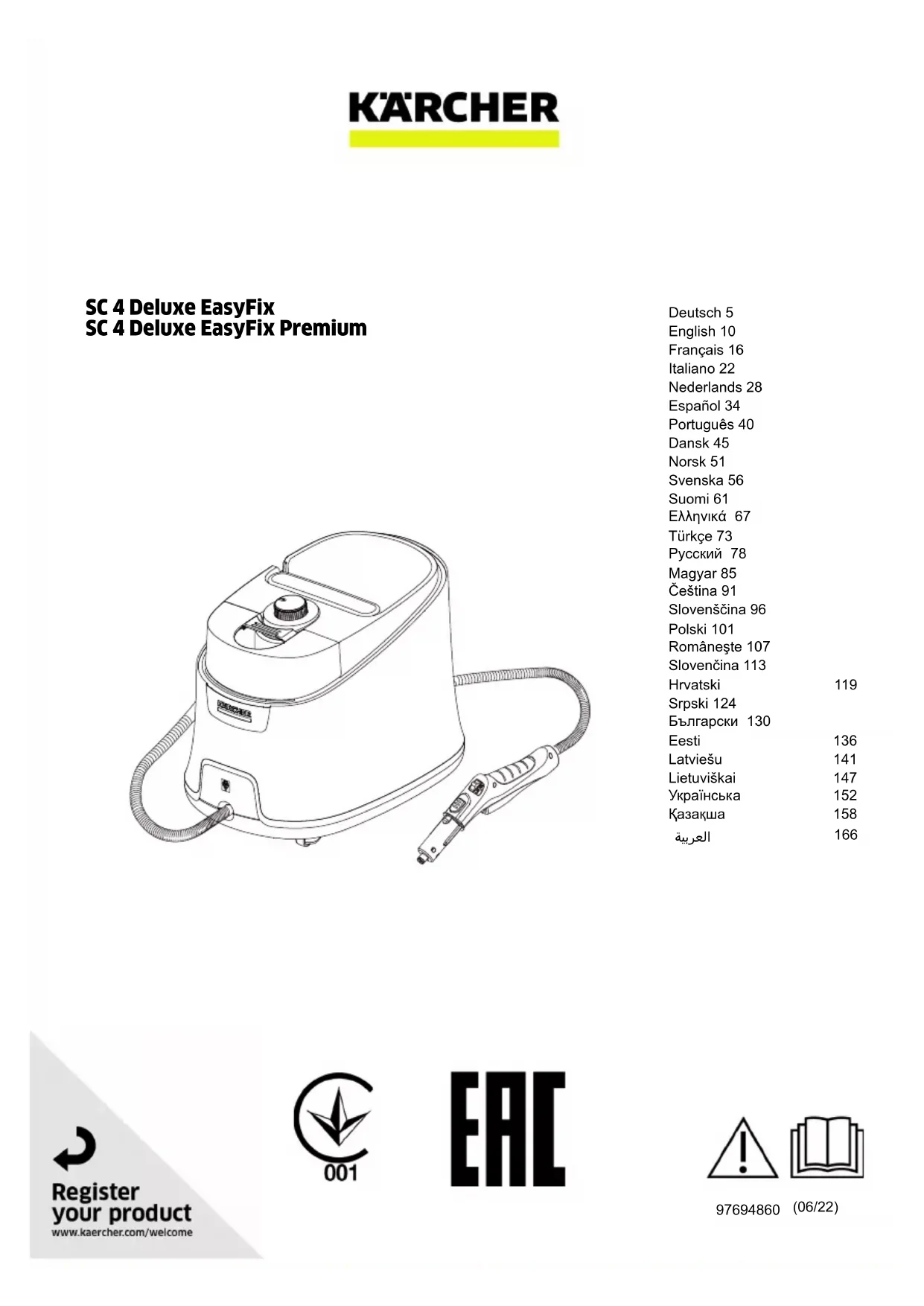

MODE D'EMPLOI SC 4 Deluxe EasyFix Premium Kärcher

Utilisation conforme 16

Protection de l'environnement 16

Accessoires et pièces de rechange 16

Étendue de livraison 16

Garantie 16

Dispositifs de sécurité 16

Description de l'appareil 17

Montage 17

Utilisation 18

Consignes d'utilisation importantes 19

Utilisation des accessoires 19

Entretien et maintenance 20

Dépannage en cas de défaut 21

Caractéristiques techniques 22

Remarques générales

Veuillez lire le présent manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le contrôle suivant.

Utilisation conforme

Utilisez l'appareil uniquement pour votre ménage. L'appareil est conçu pour le nettoyage à la vapeur et peut être utilisé avec les accessoires appropriés, tel qu'il est décrit dans cette notice d'utilisation. Les détergents ne sont pas nécessaires. Respectez les consignes de sécurité.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie, dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche, avec la facture d'achat.

(Voir l'adresse au dos)

Dispositifs de sécurité

△PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez jamais les dispositifs de sécurité et ne les contournez jamais.

Symboles sur l'appareil

(Selon le type de l'appareil)

	Risque de brûlures, la surface de l'appa- reil devient très chaude pendant l'exploi- tation.
	Risque de brûlures avec la vapeur
	Lire le manuel d'utilisation

Régulateur de pression

Le régulateur de pression maintient la pression la plus constante possible dans la chaudière à vapeur pendant le fonctionnement. Le chauffage est éteint lorsque la pression de service maximale est atteinte dans la chaudière à vapeur et est de nouveau allumé en cas de chute de pression dans la chaudière à vapeur suite à un prélèvement de vapeur.

Thermostat de sécurité

Le thermostat de sécurité permet d'éviter une surchauffe de l'appareil. Si le régulateur de pression et le thermostat de chaudière tombent en panne en cas de défaut et si l'appareil surchauffe, le thermostat de sécurité éteint l'appareil. Pour réinitialiser le thermostat de sécurité, adressez-vous au service après-vente KÄRCHER compétent.

Thermostat de chaudière

En cas de défaut, le thermostat de chaudière interrompt le chauffage, par exemple s'il n'y a pas d'eau dans la chaudière à vapeur et si la température augmente dans la chaudière à vapeur.

Dès que vous remplissez d'eau, l'appareil est à nouveau opérationnel.

Fermeture de maintenance

La fermeture de maintenance obture la chaudière à vapeur contre la pression en attente. La fermeture de maintenance est en même temps une soupape de sûreté. Si le régulateur de pression est défectueux et si la pression de la vapeur augmente dans la chaudière à vapeur, la soupape de sûreté s'ouvre et la vapeur est évacuée vers l'extérieur par la fermeture de maintenance. Avant de remettre l'appareil en service, adressez-vous au service après-vente KÄRCHER compétent.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L'étendue de la livraison varie selon les modèles, voir l'emballage.

Pour les figures, voir la page des graphiques. Illustration A

Voyants LED 2 Sélecteur 3 Compartiment accessoires 4 Poignée de transport 5 Réservoir d'eau 6 Câble d'alimentation électrique avec fiche secteur 7 Affichage - Position OFF Mode vapeur minimal 9 Mode vapeur moyen

10 Mode vapeur maximal Fermeture de maintenance 12 Emplacement de rangement pour buse pour sol 13 Roue directionnelle 14 Poignée vapeur 15 Manette vapeur 16 Touche de déverrouillage 17 Sécurité enfants 18 Flexible vapeur 19 Buse à jet crayon 20 Petite brosse ronde 21 Grande brosse ronde 22 Buse « Power » 23 Brosse à joints 24 Suceur à main 25 Revêtement microfibre pour suceur à main 26 Tubes de rallonge (2 pièces) 27 Touche de déverrouillage 28 Buse pour sol 29 Liaison auto-agrippante 30 Serpillière microfibre (1 pièce) 31 Chiffon de sol microfibre (2 pièces) 32 Patin à moquette

**SC 4 Deluxe EasyFix Premium

Montage

Montage des accessoires

1. Faire glisser l'extrémité ouverte de l'accessoire sur la poignée vapeur jusqu'à ce que la touche de déverrouillage de la poignée vapeur s'enclenche. Illustration F
2. Faire glisser l'extrémité ouverte de l'accessoire sur la buse à jet crayon.

Illustration G

1. Relier les tubes de rallonge à la poignée vapeur. a. Pousser le 1er tube de rallonge sur la poignée vapeur jusqu'à ce que la touche de déverrouillage de la poignée vapeur s'enclenche. Le tube de raccordement est raccordé.

b. Pousser le 2e tube de rallonge sur le 1er tube de rallonge. Les tubes de raccordement sont raccordés.

Illustration H

1. Faire glisser l'accessoire et/ou la buse pour sol sur l'extrémité libre du tube de rallonge.

Illustration I

L'accessoire est raccordé.

Démontage des accessoires

1. Pousser la sécurité enfants vers l'arrière.

La manette vapeur est verrouillée.

1. Appuyer sur la touche de déverrouillage et séparer les pièces.

Illustration N

Utilisation

Remplissage d'eau

Le réservoir d'eau peut être démonté à tout moment pour remplissage ou rempli directement sur l'appareil.

ATTENTION

Dommages sur l'appareil

Une eau inappropriée peut boucher les buses ou endommager l'indicateur de niveau d'eau.

Ne pas remplir d'eau distillée pure. Utilisez 50 % d'eau distillée au maximum, mélangée à de l'eau potable.

Ne pas remplir d'eau de condensation du sécheur à linge.

Ne pas remplir d'eau de pluie récupérée.

Ne pas remplir de détergent ou d'autres additifs (des parfums p. ex.).

Démonter le réservoir d'eau pour le remplir

1. Tirer le réservoir d'eau vers le haut à la verticale. Illustration B
2. Remplir le réservoir d'eau à la verticale avec de l'eau potable ou un mélange d'eau potable et de 50 % d'eau distillée au maximum.
3. Insérer le réservoir d'eau et appuyer vers le bas jusqu'à ce qu'il s'enclenche.

Remplissage du réservoir d'eau directement sur l'appareil

1. Utiliser un récipient rempli d'eau potable ou d'un mélange d'eau potable et de 50 % d'eau distillée au maximum pour remplir le réservoir d'eau par l'orifice de remplissage.

Illustration C

Démarrage de l'appareil

Remarque

S'il n'y a pas d'eau ou trop peu d'eau dans la chaudière à vapeur, la pompe à eau se met en marche et transporte de l'eau du réservoir d'eau à la chaudière à vapeur. L'opération de remplissage peut durer plusieurs minutes.

Remarque

L'appareil ferme brièvement la soupape toutes les 60 secondes, on entend alors un léger clic. La fermeture empêche que la soupape se sédimente. La sortie de vapeur n'est pas perturbée.

1. Placer l'appareil sur un support solide.
2. Brancher la fiche secteur dans une prise de courant.
3. Tourner le sélecteur pour le faire passer de la position OFF à la zone de réglage de la vapeur. Illustration D

La barre LED s'allume en rouge et s'éteint lentement.

1. Au bout d'environ 3 minutes, la barre LED s'allume en vert en permanence. L'appareil est prêt à l'emploi.

Illustration E

1. Actionner la manette vapeur.

Illustration F

La vapeur s'échappe.

Réglage du débit de vapeur

Le débit de vapeur qui se dégage est réglé par le sélecteur de débit de vapeur. Le sélecteur possède trois positions.

	Débit de vapeur maximal
	Débit de vapeur moyen
	Débit de vapeur minimal

1. Régler le sélecteur de débit de vapeur sur le débit de vapeur souhaité.
2. Actionner la manette vapeur.
3. Avant le nettoyage, diriger la poignée vapeur sur un chiffon jusqu'à ce que la vapeur s'écoule régulièrement.

Appoint d'eau

S'il n'y a pas suffisamment d'eau dans le réservoir d'eau, le voyant LED clignote rapidement en rouge et un signal sonore retentit.

Remarque

La pompe à eau remplit la chaudière à vapeur par intervalles. Lorsque le remplissage est terminé, le voyant LED clignote rapidement en rouge.

Remarque

S'il n'y a pas d'eau ou trop peu d'eau dans la chaudière à vapeur, la pompe à eau se met en marche et transporte de l'eau du réservoir d'eau à la chaudière à vapeur. L'opération de remplissage peut durer plusieurs minutes.

ATTENTION

Dommages sur l'appareil

Une eau inappropriée peut boucher les buses ou endommager l'indicateur de niveau d'eau.

Ne pas remplir d'eau distillée pure. Utilisez 50 % d'eau distillée au maximum, mélangée à de l'eau potable. Ne pas remplir d'eau de condensation du sécheur à linge.

Ne pas remplir d'eau de pluie récupérée.

Ne pas remplir de détergent ou d'autres additifs (des parfums p. ex.).

1. Remplir le réservoir d'eau avec de l'eau potable ou un mélange d'eau potable et de 50 % d'eau distillée au maximum.

L'appareil est prêt à l'emploi.

Mise hors tension de l'appareil

1. Mettre l'interrupteur principal en position « OFF ». Illustration L

L'appareil est hors tension.

1. Appuyer sur la manette vapeur jusqu'à ce qu'il ne s'échappe plus de vapeur.

Illustration M

La chaudière à vapeur est hors pression.

1. Pousser la sécurité enfants vers l'arrière. La manette vapeur est verrouillée.
2. Retirer la fiche secteur de la prise de courant.
3. Vider le réservoir d'eau.

Rinçage de la chaudière à vapeur

Rincer la chaudière à vapeur de l'appareil tous les dix remplissages du réservoir.

1. Éteindre l'appareil, voir chapitre Mise hors tension de l'appareil.
2. Laisser refroidir l'appareil.
3. Vider le réservoir d'eau.
4. Sortir l'accessoire du compartiment accessoires.
5. Ouvrir la fermeture de maintenance. Pour cela, placer l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'enclencher dans le guidage et la dévisser.

Illustration R

1. Remplir la chaudière à vapeur d'eau et la faire pivoter vigoureusement d'un côté et de l'autre. Les résidus de tartre qui se sont déposés sur le fond de la chaudière à vapeur peuvent alors se détacher.
2. Vidanger entièrement l'eau de la chaudière à vapeur.

Illustration S

Vidange de la chaudière à vapeur

L'eau présente dans le chauffe-eau peut être vidée à l'aide du mode CLE :

1. Retirer le réservoir d'eau.
2. Démarrer l'appareil.
3. Appuyer 3 fois sur l'interrupteur de vapeur jusqu'à ce que le voyant LED clignote en vert et qu'un long signal sonore retentisse.
4. La vapeur est disponible jusqu'à ce qu'il n'y ait plus d'eau dans la chaudière à vapeur.

Rangement de l'appareil

1. Placer les tubes de rallonge dans les grands supports d'accessoires.
2. Enficher un suceur à main et une buse à jet crayon sur chaque tube de rallonge.
3. Fixer la grande brosse ronde sur la buse à jet crayon.
4. Suspendre la buse pour sol dans le gardiennage de parking. Illustration O
5. Enrouler le câble et le ranger dans le compartiment accessoires.

Illustration Q

1. Enrouler le flexible vapeur et le ranger dans le compartiment accessoires. Illustration P
2. Ranger la petite brosse ronde et la Brosse à joints dans le compartiment accessoires.
3. Stocker l'appareil dans un endroit sec et protégé du gel.

Consignes d'utilisation importantes

Nettoyer les surfaces au sol

Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libre des salissures et des particules avant le nettoyage humide.

Rafraîchissement des textiles

Avant un traitement avec l'appareil, toujours vérifier la compatibilité des textiles sur un emplacement caché : imprégner le textile de vapeur, le laisser sécher et vérifier ensuite s'il y a modification de la couleur ou de la forme.

Nettoyage des surfaces revêtues ou peintes

ATTENTION

Surfaces endommagées

La vapeur peut décoller la cire, le lustrant pour meubles, les revêtements synthétiques ou la couleur et la baguette de liège des bords.

Ne dirigez pas la vapeur sur les bords collés, au risque de détacher la baguette de liège.

N'utilisez pas l'appareil pour nettoyer les sols en bois ou les parquets non vitrifiés.

N'utilisez pas l'appareil pour nettoyer les surfaces peintes ou à revêtement synthétique tel que p. ex. les meubles de cuisine ou de maison, portes ou parquets.

1. Pour nettoyer ces surfaces, imprégner légèrement de vapeur un chiffon et essuyer les surfaces.

Nettoyage du verre

ATTENTION

Bris de verre et surfaces endommagées

La vapeur peut endommager les emplacements scellés du cadre de fenêtre et entraîner, à basse température extérieure, des tensions sur la surface des vitres et par conséquent un bris de verre.

Ne dirigez pas le jet de vapeur sur les emplacements scellés du cadre de fenêtre.

À basse température extérieure, réchauffez les vitres de la fenêtre en évaporant légèrement toute la surface du verre.

Nettoyez la surface de la fenêtre avec le suceur à main et le revêtement. Pour retirer l'eau, utilisez une raclette pour vitres ou essuyez les surfaces à sec.

Utilisation des accessoires

Poignée vapeur

La poignée vapeur peut être utilisée sans accessoire pour les domaines d'application suivants :

• Pour enlever les plis légers sur les vêtements suspendus : vaporisez le vêtement à une distance de 10 à 20 cm.
• Pour essuyer la poussière humide : imprégnez légèrement de vapeur un chiffon et passez-le sur les meubles.

Buse à jet crayon

La buse à jet crayon convient pour le nettoyage des emplacements difficilement accessibles, joints, robinetterie, déversoirs, lavabos, WC, stores à lamelles ou radiateurs. Plus la buse à jet crayon est près de l'emplacement encrassé, plus grand est l'effet de nettoyage, car la température et le débit de vapeur sur la sortie de buse sont au maximum. Les dépôts calcaires tenaces peuvent être traités avec un détergent approprié avant le nettoyage vapeur. Laissez agir le détergent env. 5 minutes et vaporisez ensuite.

1. Poussez la buse à jet crayon sur la poignée vapeur. Illustration F

Brosse ronde (petite)

La petite brosse ronde convient pour le nettoyage des taches tenaces. Le brossage permet d'éliminer plus facilement les taches tenaces.

ATTENTION

Surfaces endommagées

La brosse risque de rayer les surfaces sensibles.

Non approprié pour le nettoyage des surfaces délicates.

1. Monter la petite brosse ronde sur la buse à jet crayon.

Illustration G

Grande brosse ronde

La grande brosse ronde convient pour le nettoyage de grandes surfaces rondes, p. ex. lavabo, bac de douche, baignoire, évier, etc.

ATTENTION

Surfaces endommagées

La brosse risque de rayer les surfaces sensibles.

Non approprié pour le nettoyage des surfaces délicates.

1. Fixer la grande brosse ronde sur la buse à jet crayon.

crayon.

Illustration G

Buse « Power »

La buse « Power » convient pour le nettoyage de salissures tenaces et pour le soufflage de coins, joints, etc.

1. Monter la buse « Power » sur la buse à jet crayon adaptée à la brosse ronde.

Illustration G

Brosse à joints

1. La brosse à joints est utilisée pour le nettoyage de fentes étroites, par exemple entre les niches de fenêtre et les manivelles sur le mur.

Illustration G

Suceur à main

Le suceur à main convient pour nettoyer les petites surfaces lavables, les cabines de douche et les miroirs.

1. Pousser le suceur à main de la buse à jet crayon sur la poignée vapeur.

Illustration F

1. Enfiler le revêtement sur le suceur à main.

Buse pour sol

La buse pour sol convient pour nettoyer les revêtements de mur et de sol lavables, par exemple les sols en pierre, les carreaux et les sols en PVC.

ATTENTION

Dégâts causés par l'imprégnation de vapeur

La chaleur et l'humidification peuvent causer des dégâts.

Vérifier, avant l'utilisation, la résistance à la chaleur et à l'imprégnation de vapeur à un endroit dissimulé, à l'aide du plus petit débit de vapeur.

Remarque

Les résidus de détergent ou les émulsions d'entretien sur la surface à nettoyer peuvent entraîner des salissures lors du nettoyage vapeur, lesquelles disparaissent néanmoins après plusieurs applications.

Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libéré des salissures et des particules avant le nettoyage humide. Travailler lentement sur les surfaces encrassées pour que la vapeur puisse agir plus longtemps.

1. Relier les tubes de rallonge avec la poignée vapeur. Illustration H
2. Pousser la buse pour sol sur le tube de rallonge. Illustration I
3. Fixer la serpillière sur la buse pour sol. a. Placer la serpillière sur le sol avec les bandes agrippantes vers le haut.

b. Placer la buse pour sol sur la serpillière avec une légère pression.

Illustration J

La serpillière adhère d'elle-même sur la buse pour sol grâce à la fixation agrippante.

Retirer la serpillière

1. Mettre un pied sur la languette de la serpillière et lever la buse pour sol vers le haut.

Illustration J

Remarque

Au début, la bande agrippante de la serpillière est très raide et il est possible qu'elle se laisse difficilement retirer de la buse pour sol. Après plusieurs utilisations et

lavages de la serpillière, celle-ci se retire aisément de la buse pour sol et a atteint l'adhérence optimale.

Garer la buse pour sol

1. Lorsque le travail est interrompu, suspendre la buse pour sol dans le gardiennage de parking. Illustration O

Patin à moquette

Les tapis peuvent être rafraîchis par le patin à moquette.

ATTENTION

Dommages sur le patin à moquette et le tapis

Les encrassements sur le patin à moquette ainsi que la chaleur et l'accumulation d'humidité peuvent entraîner des dommages sur le tapis.

Vérifier, avant l'utilisation, la résistance à la chaleur et l'imprégnation de vapeur sur le tapis, à un endroit dissimulé, à l'aide du plus petit début de vapeur.

Respecter les consignes de nettoyage du fabricant du tapis.

S'assurer que le tapis puisse être aspiré et que les taches ont été enlevées avant l'utilisation du patin à moquette.

Retirer les éventuelles accumulations d'eau (condensat) dans l'appareil, avant l'utilisation et après les pauses de fonctionnement, en vaporisant dans un écoulement (sans serpillière / avec accessoires).

Utiliser le patin à moquette exclusivement avec une serpillière sur la buse pour sol.

Réaliser le nettoyage vapeur en utilisant le patin à moquette et le mode vapeur bas.

Ne pas orienter la vapeur en continu sur le même endroit (maximum 5 secondes) pour éviter une forte imprégnation et le risque de dommages dus à l'effet de la température.

Ne pas utiliser le patin à moquette sur des tapis écais.

Fixer le patin à moquette à la buse pour sol.

1. Fixer la serpillière à la buse pour sol, voir le chapitre Buse pour sol. Illustration J.
2. Faire glisser et enclencher la buse pour sol dans le patin à moquette avec une légère pression. Illustration K.
3. Commencer le nettoyage de tapis.

Retrait du patin à moquette de la buse pour sol.

PRÉCAUTION

Brûlures au pied.

Le patin à moquette peut s'échauffer lors de la vaporisation.

Ne pas utiliser, ni retirer, le patin à moquette pieds nus ou avec des sandalettes.

Utiliser le patin à moquette uniquement avec des chaussures adaptées.

1. Appuyer la languette du patin à moquette vers le bas avec la pointe d'une chaussure rigide.
2. Lever la buse pour sol vers le haut.

Illustration J.

Entretien et maintenance.

Détartrage de la chaudière à vapeur.

Remarque

Sachant que du calcaire se dépose dans l'appareil, nous recommandons de détartrer l'appareil après le nombre de remplissages du réservoir d'eau (TF = remplissages du réservoir) indiqué sur le tableau.

Plage de durété °dH		mmol/l TF
I douce	0 - 7 0 - 1,3 100
Il moyen 7 - 14 1,3		- 2,5 90
III	dure	14 - 21	2,5 - 3,8 75
IV	très dure >21	>3,8	50

Remarque

L'administration des eaux ou les services publics municipaux donnent des renseignements sur la durée de l'eau potable.

ATTENTION

Surfaces endommagées

La solution détartrante peut attaquer les surfaces délicates.

Remplissez et videz l'appareil avec précaution.

1. Éteindre l'appareil, voir chapitre Mise hors tension de l'appareil.
2. Laisser refroidir l'appareil.
3. Vider le réservoir d'eau.
4. Sortir l'accessoire du compartiment accessoires.
5. Ouvrir la fermeture de maintenance. Pour cela, placer l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'enclencher dans le guidage et la dévisser.

Illustration R

1. Vidanger entièrement l'eau de la chaudière à vapeur.

ATTENTION

Endommagement de l'appareil par l'agent détartrant

Un agent détartrant non approprié ainsi que le mauvais dosage de l'agent détartrant peuvent endommager l'appareil.

Utiliser uniquement l'agent détartrant KÄRCHER. Utilisez 1 unité de dosage de l'agent détartrant pour

0,5 l d'eau.

1. Utiliser la solution détartrante conformément aux indications.
2. Remplir la solution détartrante dans la chaudière à vapeur. Ne pas fermer la chaudière à vapeur.
3. Laisser agir la solution détartrante pendant environ 8 heures.
4. Vidanger entièrement la solution détartrante de la chaudière à vapeur.
5. Répéter éventuellement le processus de détartrage.
6. Rincer 2 à 3 fois la chaudière à vapeur avec de l'eau froide pour enlever tous les résidus de solution détartrante.
7. Vidanger entièrement l'eau de la chaudière à vapeur.

1. Sécher la fixation du câble de branchement au sectionneur.
2. Revisser la fermeture de maintenance avec une tube de rallonge.

Entretien des accessoires

(accessoire - en fonction de l'étendue de livraison)

Remarque

Les chiffons microfibre ne sont pas adaptés pour le séchoir.

Remarque

Pour laver les chiffons, tenir compte des indications sur la notice de lavage. Ne pas utiliser d'adoucissant textile

afin que les chiffons puissent bien absorber les salissures.

1. Laver les serpillières et revêtements à 60° max. en machine à laver.

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant.

En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

△AVERTISSEMENT

Risque d'électrocution et de brûlures

Tant que l'appareil est raccordé au réseau ou qu'il n'est pas encore refroidi, le dépannage est dangereux.

Débranche la fiche secteur.

Laissez l'appareil refroidir.

Débit de vapeur réduit

La chaudière à vapeur est entartrée.

• Détartre la chaudière à vapeur.

Le voyant LED clignote rapidement en rouge et un signal sonore retentit

Le réservoir d'eau est vide.

• Remplir le réservoir d'eau.

Impossible d'appuyer sur la manette vapeur

La manette vapeur est protégée par la sécurité enfants.

• Pousser la sécurité enfants vers l'avant.

La manette vapeur est déverrouillée.

Longue durée de chauffage

La chaudière à vapeur est entartrée.

• Détartrer la chaudière à vapeur.

Prélèvement d'eau élevé

La chaudière à vapeur est entartrée. - Détartrer la chaudière à vapeur.

		SC 4 Deluxe EasyFix	SC 4 Deluxe EasyFix Pre-mium
Raccordement électrique
Tension V 220 -		240	220 - 240
Phase ~ 1 1
Fréquence Hz 50 50
Type de protection IPX4 IPX4
Classe de protection I I
Données relatives à la puissance de l'appareil
Puisance de chauffe W 2200 2200
Pression de service maxi- male	MPa	0,4	0,4
Durée de chauffage Mi- nutes		3	3
Vaporisation permanente	g/min	60 60
Pic de vapeur maximal g/min 150		150
Volume de remplissage
Réserveur d'eau	I	1,3	1,3
Chaudière à vapeur I	0,5	0,5
Dimensions et poids
Poids (sans accessoires)	kg	6,8	6,8
Longueur	mm	400	400
Largeur mm 270	270
Hauteur	mm	300	300

Sous réserve de modifications techniques.

Indices

Détartrage de la chaudière

L'eau dans le chauffe-eau peut être réglée avec le mode CLE.

Risque de brûlure et de blessure

Víztartály	I	1,3	1,3
Gőzkazán	I	0,5	0,5

Dimensions et poids

Le bouton de vapeur ne doit pas être pressé.

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et donnez-nous votre opinion.
