EAAC87 - Point d'accès sans fil ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil / Pont multimédia
Marque	ASUS
Modèle	EA-AC87
Modes de fonctionnement	Pont multimédia, Point d'accès
Technologie sans fil	Wi-Fi AC1800 (5 GHz)
Ports réseau	1 port Ethernet RJ-45
Boutons	Marche/Arrêt, WPS, Réinitialisation, Sélecteur de mode
Indicateurs lumineux	Alimentation, Réseau filaire, Signal (5 niveaux)
Alimentation	Adaptateur secteur
Configuration par défaut	Interface web : http://findasus.local, identifiants : admin/admin
SSID par défaut (mode point d'accès)	ASUS_5G
Sécurité	Conforme aux CNR d'Industrie Canada, distance minimale 20 cm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées et réparabilité	Non disponibles, appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - EAAC87 ASUS

Où puis-je trouver le SSID, l'adresse IP et les identifiants de connexion par défaut de mon EA-AC87 ?

En mode point d'accès, le SSID par défaut est ASUS_5G. L'adresse IP est attribuée par le routeur. Utilisez http://findasus.local pour accéder à l'interface. Identifiants : admin/admin.

Je ne parviens pas à accéder au gestionnaire de configuration Web. Que faire ?

Vérifiez que votre ordinateur est configuré en DHCP. Désactivez le serveur proxy. Sous Windows, allez dans Paramètres réseau > Obtenir une adresse IP automatiquement. Sous Mac, réglez sur DHCP.

Comment configurer mon EA-AC87 en mode pont multimédia ?

Placez l'interrupteur sur Media bridge. Utilisez le bouton WPS ou l'interface web (http://findasus.local) pour connecter votre routeur. Connectez ensuite votre appareil au port Ethernet.

Comment configurer mon EA-AC87 en mode point d'accès ?

Placez l'interrupteur sur AP. Connectez le câble Ethernet du routeur au port Ethernet de l'EA-AC87. Connectez-vous au SSID ASUS_5G et accédez à http://findasus.local pour finaliser.

Que signifient les voyants lumineux ?

Le voyant d'alimentation allumé indique que l'appareil est prêt. Les indicateurs de signal (1 à 5) montrent la force de la connexion Wi-Fi. Un clignotement rapide signifie une réinitialisation d'usine.

Comment réinitialiser mon EA-AC87 aux paramètres d'usine ?

Maintenez enfoncé le bouton Réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote rapidement. Relâchez le bouton.

Comment utiliser le bouton WPS ?

En mode pont multimédia, appuyez sur le bouton WPS de l'EA-AC87 pendant 3 secondes jusqu'à ce que les indicateurs clignotent. Appuyez ensuite sur le bouton WPS de votre routeur dans les 2 minutes.

Mon EA-AC87 ne se connecte pas au réseau. Que faire ?

Assurez-vous que l'interrupteur de mode est correctement positionné. Vérifiez la distance (plus de 1,5 mètres du point d'accès parent). Réinitialisez l'appareil et réessayez la configuration.

Puis-je utiliser mon EA-AC87 avec un routeur d'une autre marque ?

Oui, l'EA-AC87 est compatible avec tout routeur respectant les normes Wi-Fi. Utilisez le mode pont multimédia pour connecter des appareils Ethernet à votre réseau existant.

Quelle est la portée du signal Wi-Fi ?

La portée dépend de l'environnement. En intérieur, comptez environ 30 à 50 mètres. Pour optimiser, placez l'appareil à au moins 20 cm de tout obstacle et orientez-le correctement.

MODE D'EMPLOI EAAC87 ASUS

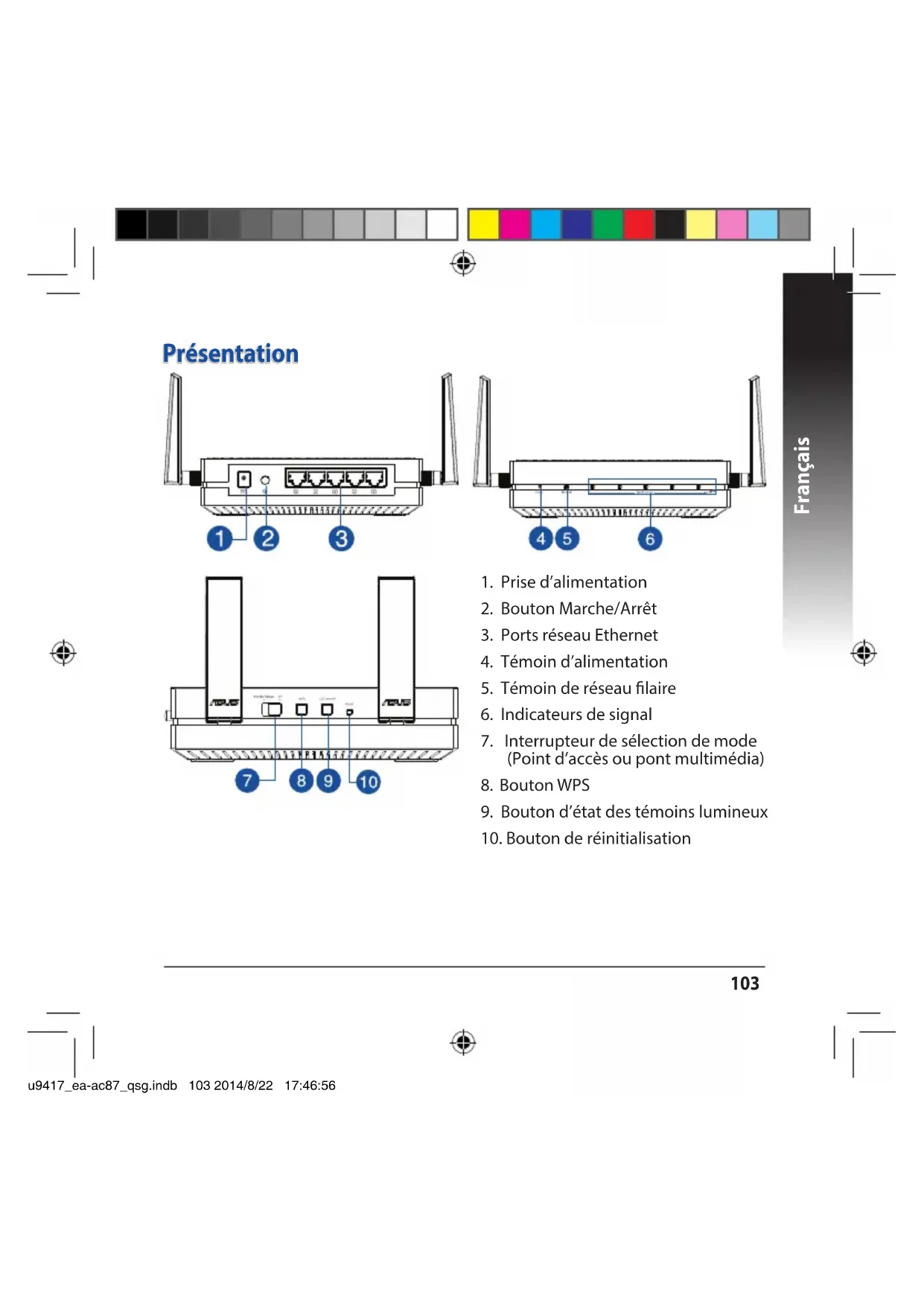

1. Prise d'alimentation
2. Bouton Marche/Arret
3. Ports réseau Ethernet
4. Témoin d'alimentation
5. Témoin de réseau filaire
6. Indicateurs de signal
7. Interrupteur de selection de mode (Point d'accès ou pont multimédia)
8. Bouton WPS
9. Bouton d'etat des témoins lumineux
10. Bouton de réinitialisation

Témoins lumineux

Utilisez l'interrupteur placé sur le côte de votre EA-AC87 pour sélectionner le mode d'opération (Pont multimédia ou point d'accès sans fil). Consultez le tableau suivant pour plus de détails sur les différents états des témoin lumineux.

	Mode pont multimédia Mode point d'accès
Témoin d'alimentation	Allumé : apparéil prêt à être utiliséÉteint : apparéil éteintClignotement rapide : restauration de la configuration d'usineClignotement lent : apparéil en mode Secours	Allumé : apparéil prêt à être utiliséÉteint : apparéil éteintClignotement rapide : restauration de la configuration d'usineClignotement lent : apparéil en mode Secours
Témoin de réseau filaire	Allumé : connexion établie à un réseau localFréquence de clignotement : varie en fonction du début de transmission des données	Allumé : connexion établie à un réseau local
Indicateurs de signal	Témoin 1 allumé : connexion Wi-Fi activée	Témoin 1 à 5 allumé : connexion Wi-Fi activée
	État des témoins SignalExcellent
	B B B B	Correct
	B B B B	Faible
Connexion Wi-Fi / WPS en cours	Clignotement séquentiel alterné :

Le tableau suivant liste l'etat des temoins suivant la mise en route de l'appareil.

	Mode pont multimédia Mode point d'accès
États des démoins (Allumés)	Émair	Éthernet

Modes de fonctionnement

Votre ASUS EA-AC87 possede deux modes de fonctionnement distincts : Pont multimédia et Point d'accès.

IMPORTANT :

Pour optimiser la qualite du signal sans fil, placez votre EA-AC87 à une distance de plus de 1, metres du point d'acces parent.
- Utilisez l'interrupteur place sur le (:oté de votre EA-AC87 pour selectionner le mode d'opération.

Mode pont multimédia

Ceci est le mode de fonctionnement par défaut de votre EA-AC87. Sous ce mode, vous pouze connecter n'importe quel apparéil pourvu d'une prise Ethernet à votre réseau sans fil via un routeur sans fil. Ce mode est idéal pour les apparéils multimédia tels que les téléviseurs connectés, les décodeurs et les lecteurs HD.

Mode point d'accès

Placez l'interrupteur de selection de mode sur AP pour utiliser votre EA-AC87 comme point d'accès sans fil. Si vous possédez déjà un routeur, ce mode vous permet de profiter de la technologie Wi-Fi AC1800 sur la bande des 5Ghz.

Mode pont multimédia

Il est recommandé de connecter votre EA-AC87 à un routeur sans il par le biais du bouton WPS (Wi-Fi Protected Setup).

Configuration WPS

1. Placez l'interrupteur sur la position Media bridge (Pont multimédia) et branchez l'adaptateur secteur.

1. Appuyez sur le bouton WPS de votre EA-AC87 pendant plus de 3 secondes jusqu'à ce que les cinq indicateurs de signal clignotent de manière séquentielle.

1. Appuyez sur le bouton WPS de votre routeur.

REMARQUE: Consultez le mode d'emploi de votre routeur pour localiser l'emplacement de son bouton WPS.

1. Patientez le temps qu'au moins un indicateur de signal reste allumé, pour indiquer que la connexion à votre réseau sans fil a bien été établie.
2. Utilisez le cable réseau fourni pour connecter votre apparéil multimédia (dévelopésurs connecté, décodeur, lecteur multimédia HD ou tout autre dispositif externe doté d'une prise Ethernet) au port réseau de votre EA-AC87.

REMARQUE: Vous pouvez également connecter votre EA-AC87 à un réseau sans fil par le biais de son interface utilisateur. Pour plus de détails, consultez la section Configuration via l'interface utilisateur.

Configuration via I'interface utilisateur

REMARQUE: Ignorez cette section si vous avez déjà utilisé le bouton WPS pour étabir une connexion à votre réseau sans fil.

1. Placez l'interrupteur sur la position Media bridge (Pont multimédia).
2. Branchez l'adaptateur secteur et utilisez le cable réseau fourni pour connecter voire ordinateur au port réseau de votre EA-AC87.
3. Dans la barre d'adresse de votre explorateur Internet, entrez http://findasus.local ou 192.168.1.1.Entrez le nom d'utilisateur et le mot de passage pour acceder à l'interface de gestion de votre EA-AC87.

Nom d'utilisateur par défaut : admin

Mot de passer par défaut : admin

1. Suivez les instructions apparaisant à l'écran pour finaliser la configuration de la connexion sans fil.
2. Vérifiez que le témoin sans fil de votre EA-AC87 est allumé pour confirmer que la connexion au réseau sans fil a bien été établie.

Mode point d'accès

Configuration via I'interface utilisateur

1. Placez l'interrupteur sur la position AP (Point d'accès).
2. Branchez l'adaptateur secteur et utilisez le cable reseau fourni pour connecter voire routeur au port reseau de sua EA-AC87.
3. Connectez votre apparéil au réseau sans fil par défaut ASUS_5G.
4. Dans la barre d'adresse de votre explorateur Internet, entrez http://findasus.local.Entrez le nom d'utilisateur et le mot de passer pour acceder à l'interface de gestion de votre EA-AC87.

Nom d'utilisateur par défaut : admin

Mot de passer par défaut : admin

1. Suivez les instructions apparaissant à l'écran pour finaliser la configuration de la connexion sans fil.

REMARQUE:

• Utilisez le bouton WPS pour connecter d'autres dispositifs en mode point d'accès.
• N'oubliez pas de connecter votre EA-AC87 au port réseau d'un routeur avant d'utiliser ce mode.

112

Foire aux questions

Q1: Où puis-je trouver le SSID, l'adresse IP et les identifiants de connexion par défaut de mon EA-AC87?

Mode	Adresse IP par défaut	Adresse IP suite à une connexion	URL de connexion*	SSID par défaut	Nom d'utilisa- teur et mot de passer
Pont multi- média	192.168.1.1	Assignée par le routeur	http://findasus.local	N/D	Nom d'utilisa- teur : adminMot de passer :admin
Point d'accès	Assignée par le routeur	Assignée par le routeur	http://findasus.local	ASUS_5G

*L'adressehttp://findasus.local n'est pas utilisable sous Windows® XP. Sous Windows® XP, veuillage télécharger l'utilitaire Device Discovery à partir du site officiel d'ASUS (www.asus.com) pour obtenir l'adresse IP de votre EA-AC87.

Q2: Je ne parviens pas à acceder au Gestionnaire de configuration Web pour régler les paramètres de mon EA-AC87

Redémarrez youre explorateur Internet.
- Suivez les étapes suivantes pour configurer votre ordinaireur en fonction du système d'exploitation utilisé.

Windows 7

A. Désactivez le serveur proxy si celui-ci est activé.

1. Cliquez sur Demarrer > Internet Explorer pour lancer le navigateur.

2. Cliquez sur Outils > Options Internet > onglet Connexions > Paramétres réseau.

3. À partir de l'écran Paramètres du réseau local, décochez l'options Utiliser un serveur proxy pour votre réseau local.

4. Cliquez sur OK une fois terminé.

B. Configurez les paramétres TCP/IP pour l'obtention automatique d'une adresse IP.

1. Cliquez sur Demarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.
2. Sélectionnez Protocole Internet version 4 (TCP/IPv4), puis cliquez sur Propriétés.
3. Cochez l'option Obtenir une adresse IP automatiquement.
4. Cliquez sur OK une fois terminé.

Mac 10.5.8

A. Désactivez le serveur proxy si celui-ci est activé.
1. Dans la barre des menus, cliquez sur Safari > Préférences... > onglet Avancées.
2. Cliquez sur Modifier les réglages... dans le champ Proxies.
3. Dans la liste des protocoles, décochez les options Proxy FTP et Proxy web sécurisé (HTTPS).
4. Cliquez sur OK une fois terminé.

B. Configurez les paramétres TCP/IP pour l'obtention automatique d'une adresse IP.

1. Cliquez sur la Pomme > Préférences Système > Réseau.
2. Sélectionnez Ethernet puis Via DHCP dans le champ Configurer.
3. Cliques sur Appliquer une fois terminé.

Schnelleinstieg

Le present appeareil est conforme aux CNR d'Industrie Canada applicables aux appeareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appeaire ne doit pas produit de brouillage, et (2) l'utilisateur de l'appeaire doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en comprométtre le fonctionnement."

NOTA: Àssemblée par l'Association entre les ÉA-AC87 et l'Association entre l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l 'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Interfacerie de l'Inter

Configurar através da interface baseada na Web

Le present appeareil est conforme aux CNR d'Industrie Canada applicables aux appar- eils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appeareil ne doit pas produit de brouillage, et (2) I'utiliseur de l'appeareil doit accepter tout brouillage radioelectrique subi, meme si le brouillage est susceptible d'en comprometre le fonctionnement.

Cet apparéil et son antennée (s) ne doit pas être co-localisés ou fonctionnement en association avec une autre antennée ou transmetteur.

les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une

utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
