RTN12HP - Point d'accès sans fil ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil N haut débit / Point d'accès sans fil
Modèle	RT-N12 HP
Marque	ASUS
Normes sans fil	IEEE 802.11b/g/n
Fréquence	2,4 GHz
Puissance de transmission maximale	200 mW (réglable)
Ports LAN	4 ports RJ-45 10/100 Mbps
Port WAN	1 port RJ-45 10/100 Mbps
Boutons	WPS, Réinitialisation, Alimentation
Antennes	Antennes externes (fixes ou amovibles, non spécifié)
Alimentation	Adaptateur secteur 12 V DC
Dimensions (approx.)	160 x 110 x 30 mm
Poids (approx.)	260 g
Fonctions principales	Routeur, point d'accès, QIS, QoS, réseau invité, WPS, serveur DHCP, pare-feu, contrôle parental (via interface)
Sécurité sans fil	WEP, WPA, WPA2, filtrage MAC
Gestion	Interface web (192.168.1.1), utilitaires Device Discovery et Firmware Restoration
Mise à jour firmware	Via interface web ou utilitaire Firmware Restoration en mode secours
Entretien et nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon sec et doux. Éviter les liquides et produits abrasifs.
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	50 % à 90 % (estimation)
Certifications	FCC, CE, IC
Contenu de la boîte	Routeur, adaptateur secteur, câble réseau RJ-45, guide de démarrage rapide, carte de garantie
Garantie	Voir carte de garantie fournie

FOIRE AUX QUESTIONS - RTN12HP ASUS

Comment réinitialiser le routeur RT-N12 HP aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé à l'arrière du routeur pendant plus de 5 secondes. Le routeur redémarrera avec les paramètres par défaut (adresse IP 192.168.1.1, identifiant admin, mot de passe admin).

Comment configurer le réseau sans fil pour la première fois ?

Connectez le routeur à votre modem via le port WAN, puis branchez l'alimentation. Ouvrez un navigateur et allez à l'adresse 192.168.1.1. Utilisez l'identifiant et mot de passe par défaut (admin/admin). L'assistant Quick Internet Setup (QIS) vous guidera pour configurer la connexion Internet et les paramètres sans fil (SSID, clé de sécurité).

Que faire si j'ai oublié le mot de passe d'accès au routeur ?

Vous devez réinitialiser le routeur aux paramètres d'usine en maintenant le bouton Reset pendant plus de 5 secondes. Ensuite, utilisez l'identifiant et mot de passe par défaut admin/admin pour vous reconnecter et définir un nouveau mot de passe.

Comment mettre à jour le firmware du routeur ?

Téléchargez la dernière version du firmware sur le site support.asus.com. Connectez-vous à l'interface web (192.168.1.1), allez dans Administration > Mise à jour du firmware, sélectionnez le fichier téléchargé et cliquez sur Upload. Ne coupez pas l'alimentation pendant la mise à jour.

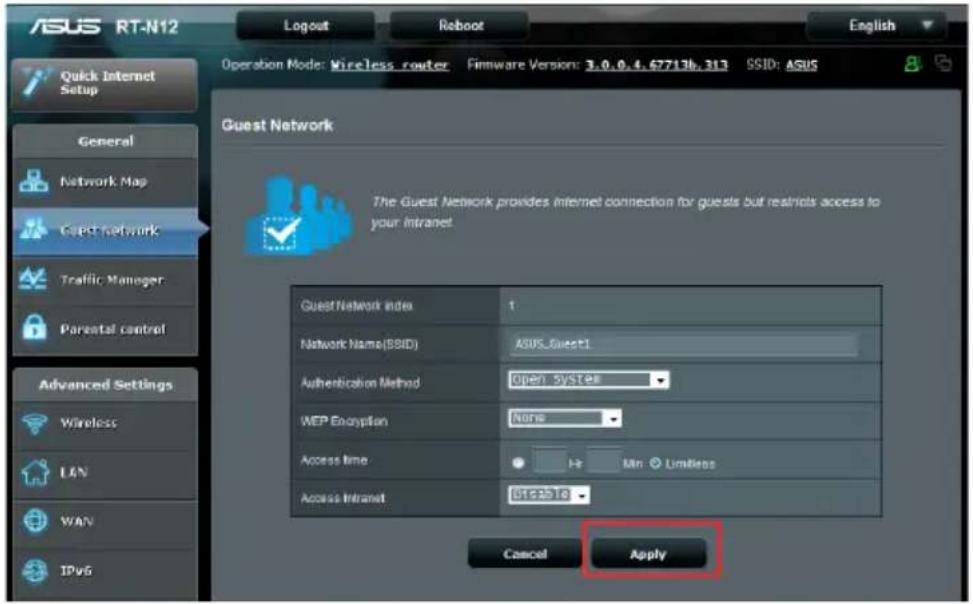

Comment créer un réseau invité ?

Dans l'interface web, allez dans Réseau invité. Activez la fonction, définissez un SSID et une méthode d'authentification (ex: WPA2). Vous pouvez limiter le temps d'accès ou activer l'accès à l'Intranet. Cliquez sur Appliquer pour enregistrer.

Comment ajuster la puissance de transmission sur le RT-N12 HP ?

Dans l'interface web, allez dans Sans fil > Professionnel. Dans le champ Réglage de la puissance de transmission, entrez une valeur entre 0 et 200 mW. Une puissance plus élevée peut améliorer la portée mais peut rendre le réseau instable. Cliquez sur Appliquer.

Que faire si je ne peux pas accéder à l'interface web du routeur ?

Vérifiez que votre ordinateur est connecté au routeur (par câble ou Wi-Fi). Assurez-vous d'obtenir une adresse IP automatiquement (DHCP). Désactivez le serveur proxy dans les paramètres réseau. Effacez les cookies et fichiers temporaires de votre navigateur. Si le problème persiste, réinitialisez le routeur.

Comment utiliser le routeur en mode point d'accès ?

Lors de la configuration initiale via QIS, sélectionnez le mode Point d'accès. Connectez le port WAN du routeur à votre réseau existant. Utilisez l'utilitaire Device Discovery pour trouver l'adresse IP du routeur en mode point d'accès.

Que signifient les voyants LED sur le routeur ?

LED Alimentation : allumé = routeur prêt, clignotant lent = mode secours, rapide = WPS en cours. LED Signal sans fil : allumé = Wi-Fi actif, clignotant = transfert de données. LED WAN : allumé = connexion Internet établie. LED LAN 1-4 : allumé = périphérique connecté, clignotant = activité.

Comment contacter le support technique ASUS en France ?

Vous pouvez appeler le 0821 23 27 87 (service payant) aux horaires 9h-17h45 du lundi au vendredi. Pour plus d'informations, visitez le site support.asus.com.

MODE D'EMPLOI RTN12HP ASUS

Manuel de l'utilisateur

Séries RT-N12

Routeur sans fil N à haut débit

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

1 Aperçu rapide 5

Contenu de la boîte ....5

Caractéristiques matérielles du routeur ......6

2 Configurer votre réseau sans fil 11

Positionner le routeur sans fil ....11

Pré-requis 12

Configurer le routeur sans fil ....12

Connexion filaire ....13

Connexion sans fil 15

Avant de commencer ....17

A. Désactivez le serveur proxy si celui-ci est activé. .17

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP. .....19

C. Désactivez la numérotation de votre connexion à distance (si disponible). 20

3 Configuration via l'interface Web 21

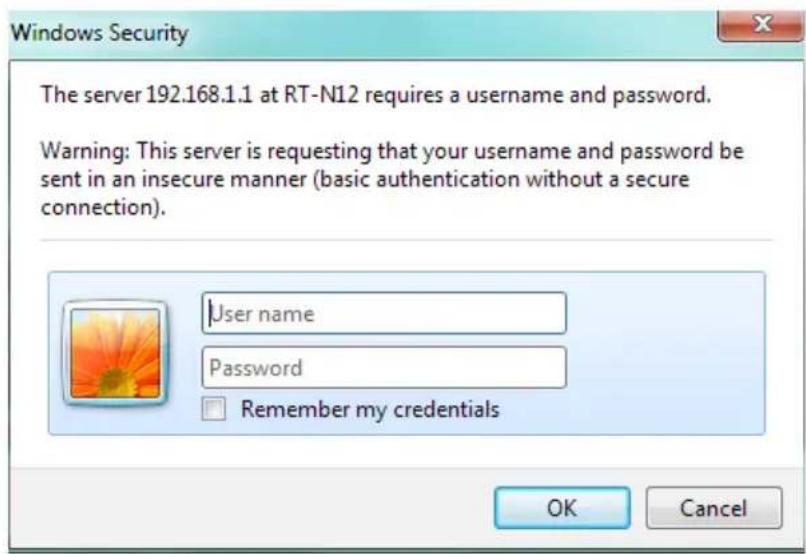

Se connecter à l'interface de configuration .....21

Configurer la connexion Internet .....22

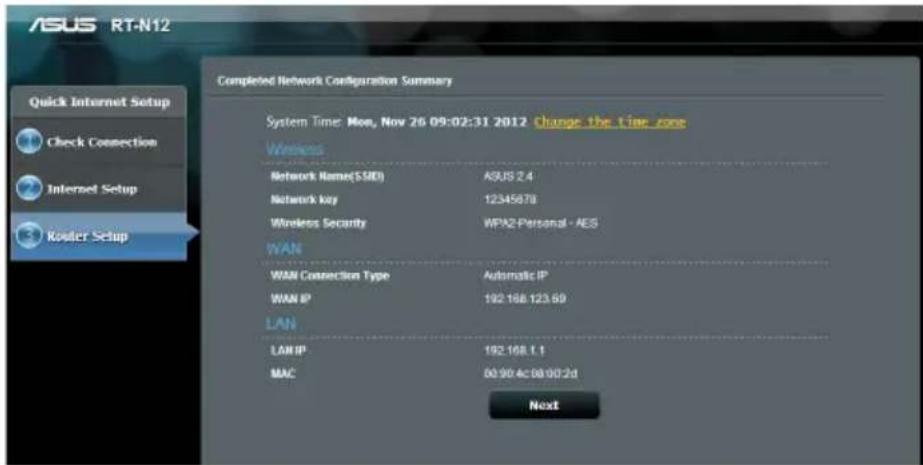

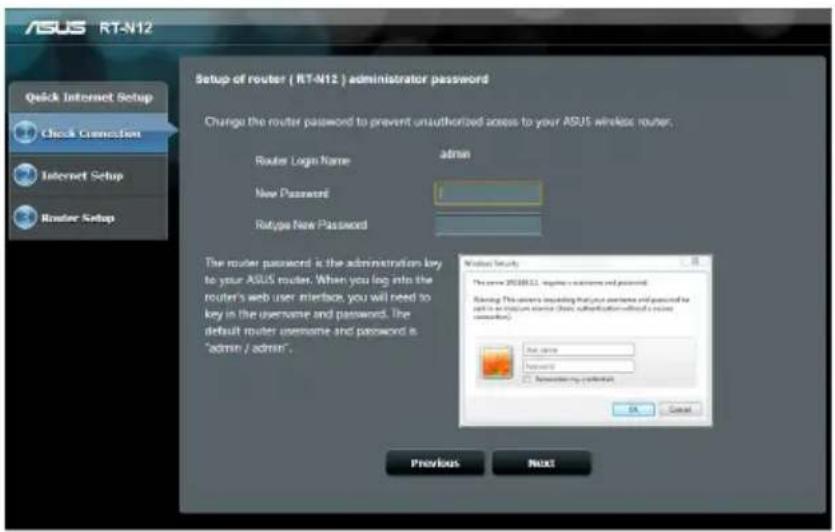

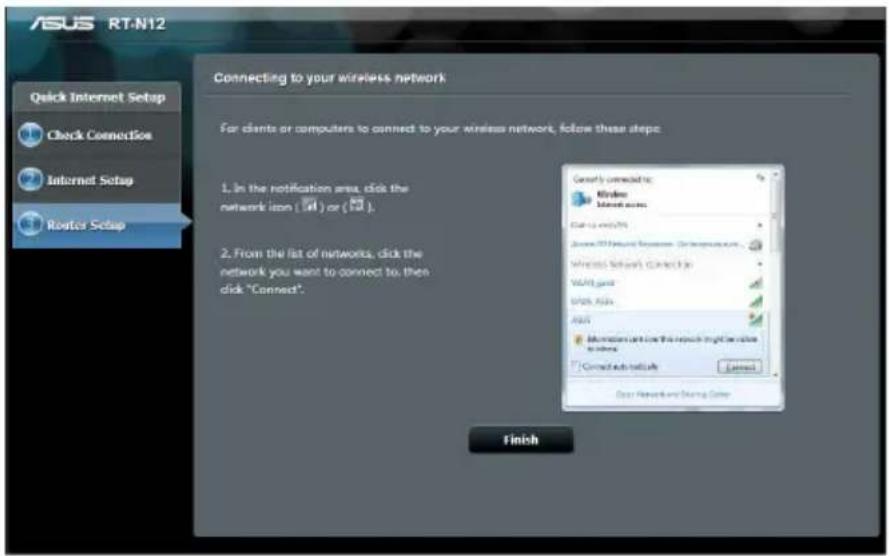

Quick Internet Setup (QIS) avec auto-détection .....22

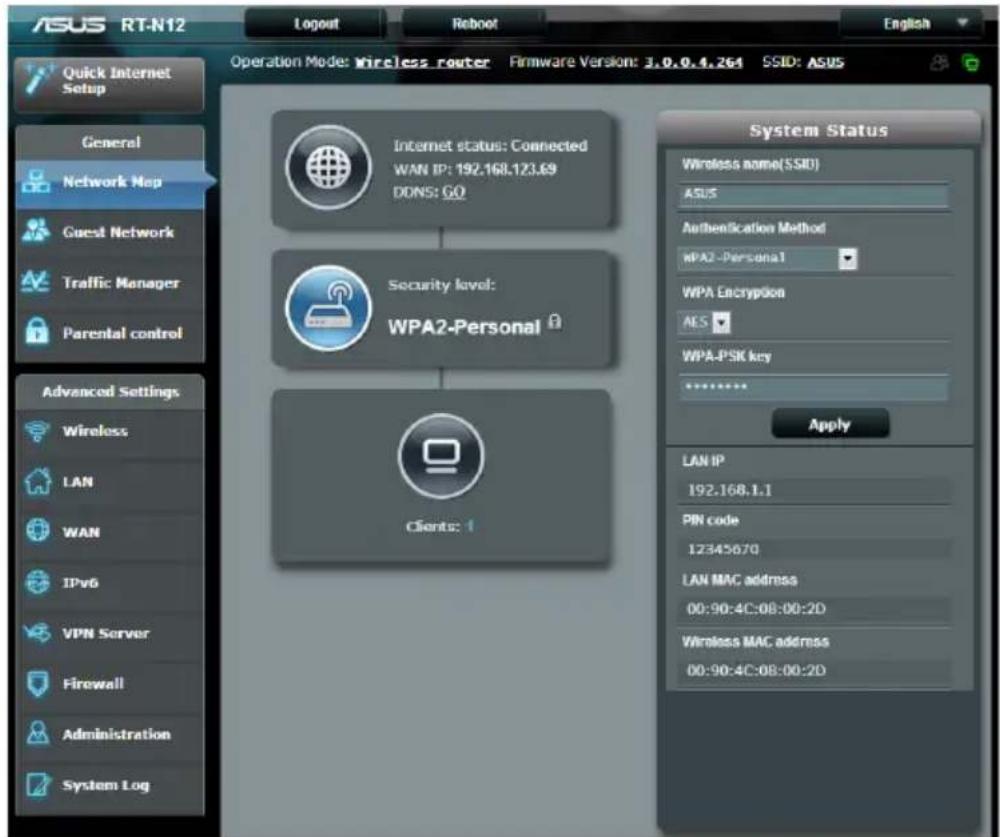

Configurer les paramètres de sécurité sans fil .....28

Réglage de la puissance de transmission (réservé au modèle RT-N12 HP) 30

Créer un réseau invité ....31

Utiliser le gestionnaire de trafic 33

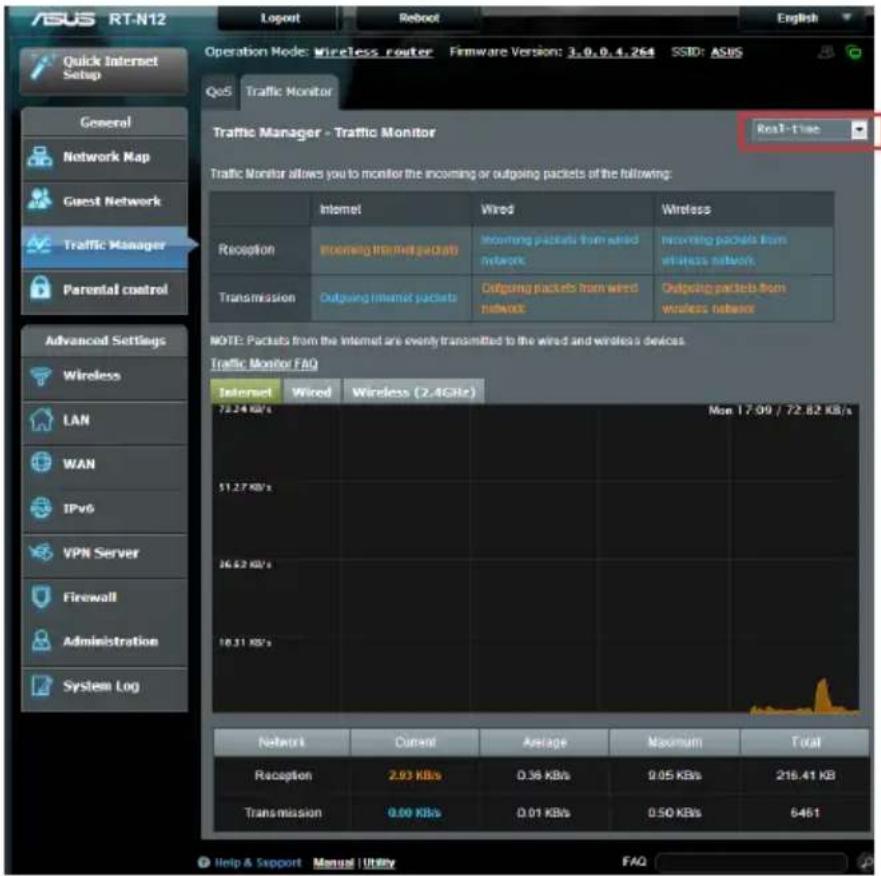

Surveillance du trafic 35

Configuration des paramètres avancés ....36

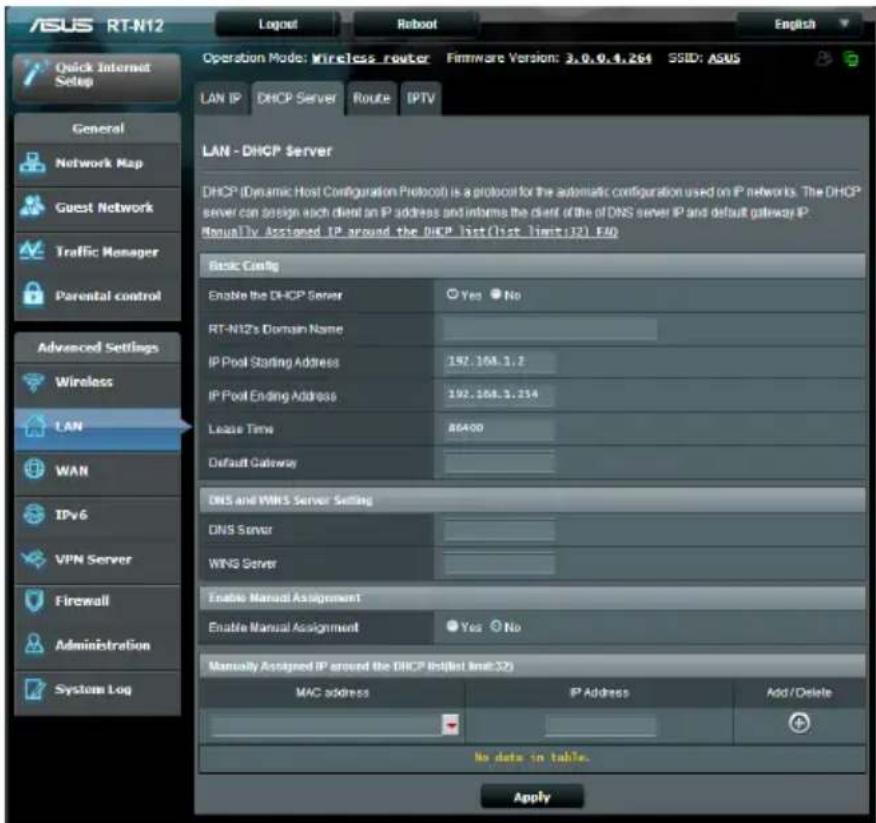

Configuration du serveur DHCP ....36

Mise à jour du firmware ....38

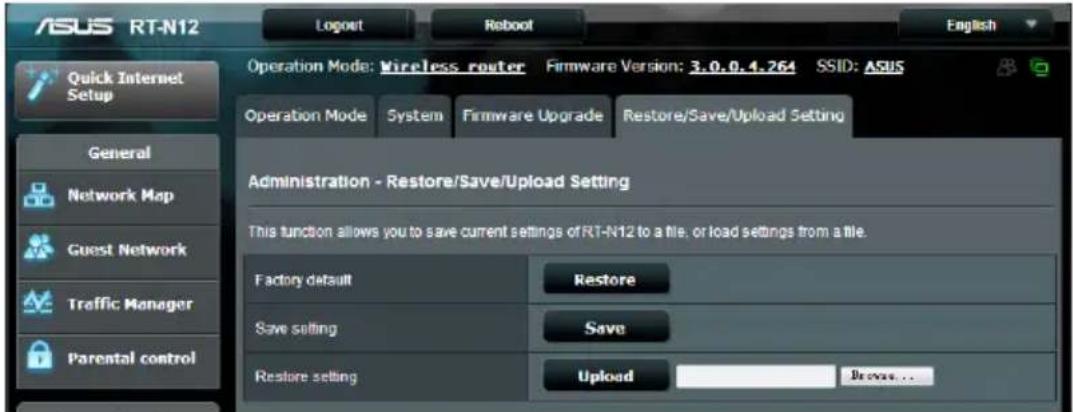

Restauration/Sauvegarde/Transfert de paramètres....39

Table des matières

4 Utiliser les utilitaires 40

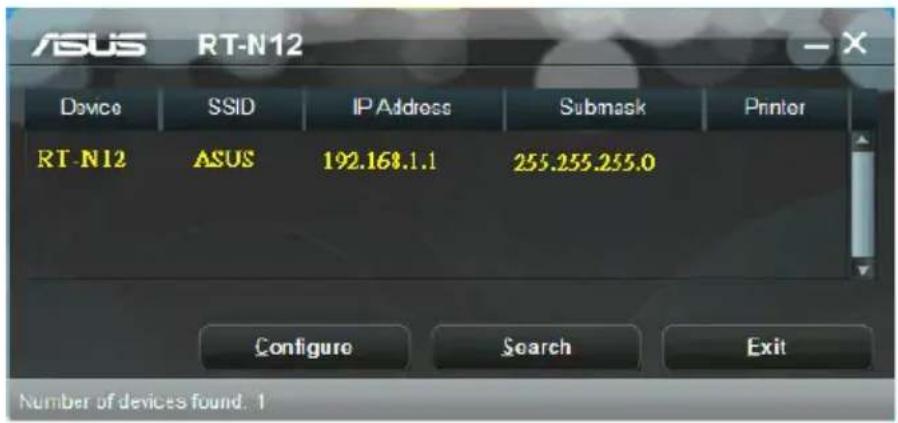

Device Discovery 40

Centres d'appels mondiaux 61

Informations de contact ASUS 63

1 Aperçu rapide

Contenu de la boîte

☑ Routeur sans fil série RT-N12

Câblé réseau (RJ-45)

☑ Adaptateur d'alimentation

Guide de démarrage rapide

☑ Carte de garantie

REMARQUES :

- La série de routeurs sans fil RT-N12 est composée des modèles RT-N12D1 et RT-N12 HP. Ce manuel décrit les caractéristiques de ces deux modèles.

- Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la liste des centres d'appels ASUS en fin de manuel.

- Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.

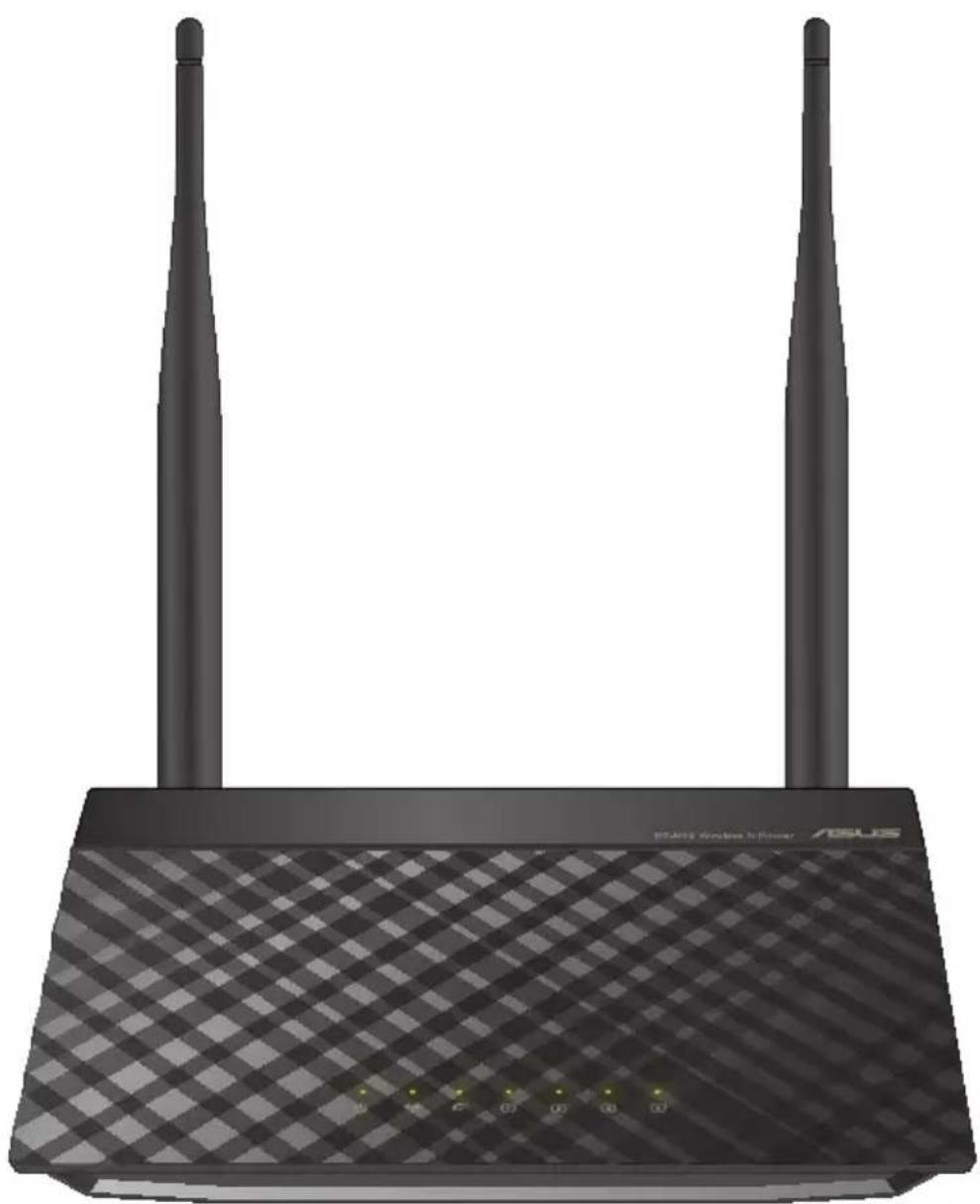

Caractéristiques matérielles du routeur

Avant

Indicateurs lumineux (LED)

LED État Signification
Alimentation	Éteint Hors tension ou signal sans fil indisponible
	Allumé Routeur prêt à établir une connexion
	Clignotant (lent) Mode Secours
	Clignotant (rapide)	Fonctionnalité WPS en cours
Signal sans fil	Éteint Hors tension
	Allumé Routeur prêt à établir une connexion sans fil
	Flashing Transmission ou réception de données sans fil
Réseau étendu (Internet)	Éteint Hors tension ou connexion physique indisponible
	Allumé Connexion physique établie à un réseau filaire Ethernet
	Clignotant Transmission ou réception de données par le biais d’un câble Ethernet
Réseau local 1-4	Éteint Hors tension ou connexion physique indisponible
	Allumé Connexion physique établie à un réseau filaire Ethernet
	Clignotant Transmission ou réception de données par le biais d’un câble Ethernet

Arrière (RT-N12 D1)

Élément Description
Réinitialisation	Appuyez sur ce bouton pendant plus de 5 secondes pour restaurer les paramètres par défaut du routeur.
Alimentation	Appuyez sur ce bouton pour allumer ou éteindre le routeur
	Insérez l’adaptateur secteur sur ce port puis reliez votre routeur à une source d’alimentation.
Réseau local 1à 4	Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local.
Réseau étendu	Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu.
WPS Ce bouton permet de lancer l’Assistant WPS permettant d’établir une connexion sans fil sécurisée avec d’autres appareils compatibles.

Arrière (RT-N12 HP)

Élément Description
WPS Ce bouton permet de lancer l’Assistant WPS permettant d’établir une connexion sans fil sécurisée avec d’autres appareils compatibles.
LAN1-LAN4	Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local.
WAN	Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu.
Reset	Appuyez sur ce bouton pendant plus de 5 secondes pour restaurer les paramètres par défaut du routeur.
Power	Appuyez sur ce bouton pour allumer ou éteindre le routeur
	Insérez l’adaptateur secteur sur ce port puis reliez votre routeur à une source d’alimentation.

Dessous

Élément Description
1	Crochet de fixationUtilisez les crochets de fixation pour installer votre routeur sur un mur ou une surface en bois à l’aide des deux vis à tête ronde.
2	Ouvertures de ventilationCes ouvertures permettent de refroidir efficacement votre routeur

REMARQUE: la fixation du routeur sans fil sur un mur n'est pas recommandée car ce positionnement réduit les performances sans fil.

2 Configurer votre réseau sans fil

Positionner le routeur sans fil

Pour optimiser la transmission du signal sans fil entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants :

• Placez le routeur sans fil dans un emplacement central pour obtenir une couverture sans fil optimale.
• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
• Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les standards/fréquences Wi-Fi 802.11g ou 20MHz, les périphériques 2.4GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal sans fil.
• Placer le routeur dans une position verticale ou horizontale peut aider à améliorer le qualité de couverture du signal sans fil.
• Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consultez la liste des mises à jour.

Pré-requis

Pour établir votre réseau, vous aurez d'un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX)
- Compatible avec le standard sans fil IEEE 802.11b/g/n
• Un service TCP/IP installé
• Explorateur Internet tel que Internet Explorer, Firefox, Safari ou Google Chrome

REMARQUES :

• Si votre ordinateur ne possède pas de module réseau sans fil, installez une carte réseau sans fil compatible avec le standard IEEE 802.11b/g/n sur votre ordinateur.
• Les câble réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.

Configurer le routeur sans fil

IMPORTANT!

• Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau sans fil.
• Avant toute chose, veuillez vous assurer des points suivants :
• Si vous remplacez un routeur existant, déconnectez-le de votre réseau.
• Déconnectez tous les câbles de votre configuration modem actuelle Si votre modem possède une batterie de secours, retirez-la.
• Redémarrez votre ordinateur (recommandé).

Connexion filaire

REMARQUE : Une fonction de détection de croisement automatique est intégrée au routeur sans fil pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé.

Pour configurer votre routeur via une connexion filaire :

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du routeur et l'autre extrémité à une prise électrique.
2. À l'aide d'un câble réseau, connectez votre ordinateur au port réseau local (LAN) du routeur sans fil.

IMPORTANT ! Vérifiez que la LED (voyant lumineux) de réseau local (LAN) clignote.

3 À l'aide d'un autre câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du modem et l'autre extrémité à une prise électrique.

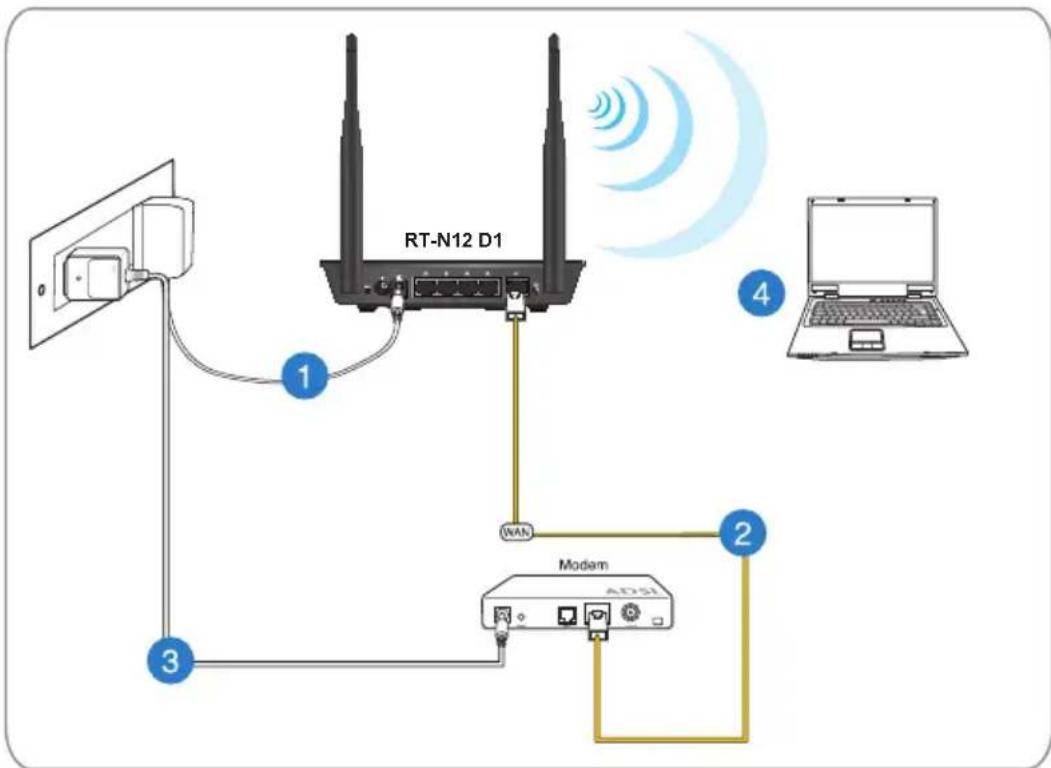

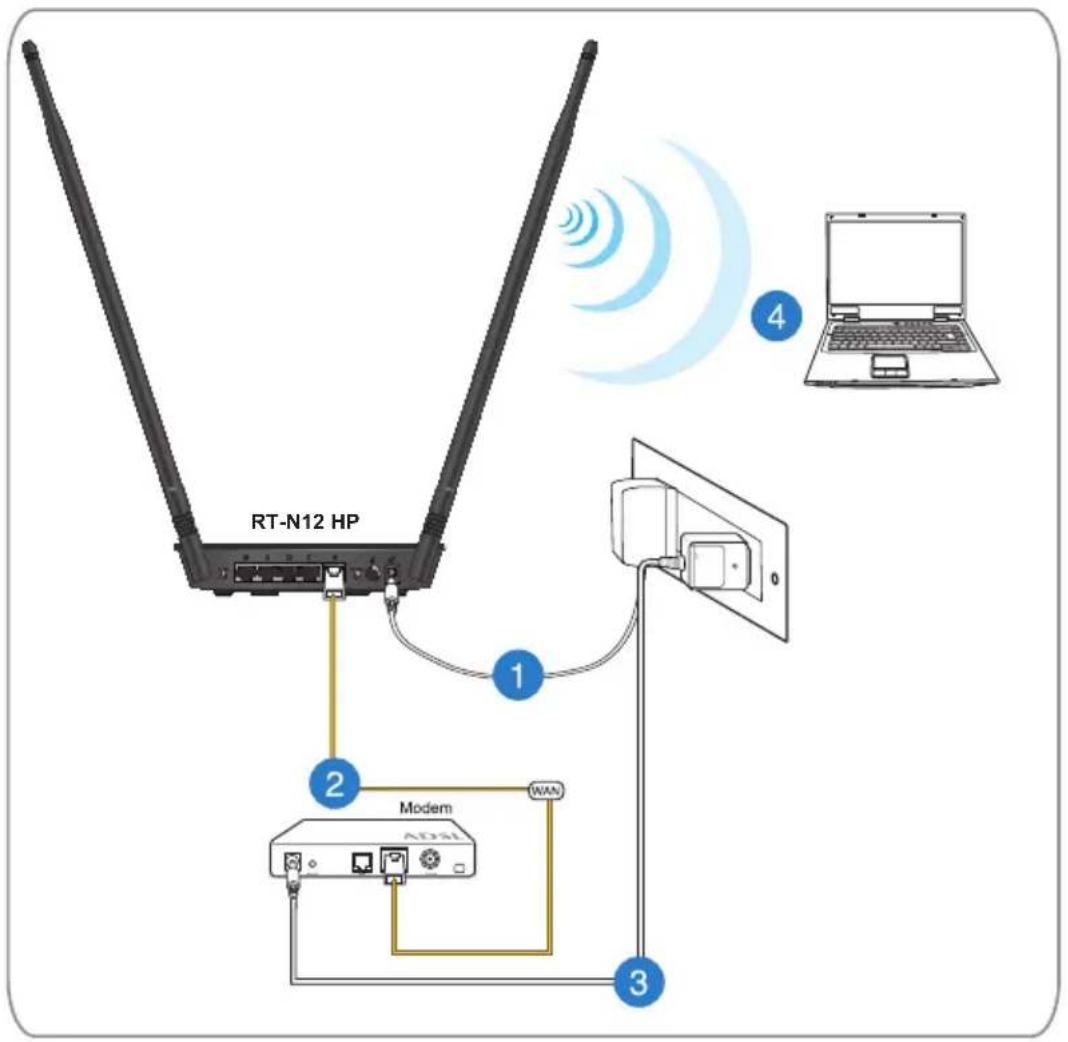

Connexion sans fil

Pour configurer votre routeur via une connexion sans fil :

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du routeur et l'autre extrémité à une prise électrique.
   2 À l'aide d'un câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.
2. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du modem et l'autre extrémité à une prise électrique.
3. Installez un adaptateur sans fil supportant les standards IEEE 802.11b/g/n sur votre ordinateur.

REMARQUES :

• Référez-vous au manuel de la carte réseau sans fil pour la procédure de configuration de la connexion sans fil.
• Pour configurer les paramètres de sécurité de votre réseau, reportez-vous à la section Définir les paramètres de sécurité de ce manuel.

Avant de commencer

REMARQUE : Avant de configurer votre routeur sans fil, suivez les instructions données dans cette section pour chaque ordinateur de votre réseau.

A. Désactivez le serveur proxy si celui-ci est activé.

Sous Windows® 7

1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur.
2. Cliquez sur Outils > Options Internet > onglet Connexions > Paramètres réseau.

1. À partir de l'écran Paramètres du réseau local, décochez l'option Utiliser un serveur proxy pour votre réseau local.
2. Cliquez sur OK une fois terminé.

1. Dans la barre des menus, cliquez sur Safari > Préférences > Avancée > Modifier les réglages...
2. Dans la liste des protocoles, décochez les options Proxy FTP et Proxy web sécurisé (HTTPS).
3. Cliquez sur Appliquer une fois terminé.

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP.

Sous Windows ^® 7

1. Cliquez sur Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.

2. Sélectionnez Protocole Internet version 4 (TCP/IPv4), puis cliquez sur Propriétés.

3. Pour obtenir une adresse IP IPv4, cochez l'option Obtenir une adresse IP automatiquement.

Pour obtenir une adresse IP IPv6, cochez l'option Obtenir une adresse IPv6 automatiquement.

1. Cliquez sur OK une fois terminé.

1. Cliquez sur la Pomme localisée en haut à gauche de votre écran.
2. Cliquez sur Préférences Système > Réseau > Configurer...
3. Dans l'onglet TCP/IP, sélectionnez Via DHCP dans le menu déroulant Configurer IPv4.
4. Cllick Appliquer maintenant une fois terminé.

REMARQUE : Consultez l'Aide de votre système d'exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur.

C. Désactivez la numérotation de votre connexion à distance (si disponible).

Sous Windows® 7

1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur.
2. Cliquez sur Outils > Options Internet > onglet Connexions.
3. Cochez l'option Ne jamais établir de connexion.
4. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d'Aide de votre explorateur Internet pour plus de détails sur la désactivation d'une connexion à distance.

3 Configuration via l'interface Web

Se connecter à l'interface de configuration

Le routeur sans fil ASUS inclut un interface utilisateur en ligne qui permet de configurer le routeur sans fil sur votre ordinateur à l'aide d'un explorateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

Pour vous connecter à l'interface de configuration Web :

1. Dans la barre d'adresse de votre navigateur Web, entrez l'adresse IP par défaut de votre routeur sans fil : 192.168.1.1
2. Dans la fenêtre de connexion, saisissez le nom d'utilisateur par défaut (admin) et le mot de passe (admin).

1. L'interface de configuration du routeur se lance. Utilisez cette interface pour configurer divers paramètres du routeur.

REMARQUE : Lors de la toute première configuration de connexion Internet, appuyez sur le bouton de réinitialisation de votre routeur sans fil pour restaurer ses paramètres par défaut.

Quick Internet Setup (QIS) avec auto-détection

La fonction Quick Internet Setup (QIS) détecte le type de connexion à Internet automatiquement et vous guide dans la configuration de votre réseau.

Pour utiliser la fonction QIS avec auto-détection :

1. Lancez votre navigateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

1. La page de configuration d'Internet apparaît automatiquement. Cliquez sur Next (Suivant) pour continuer.

REMARQUES :

- Si l'Assistant de configuration rapide ne s'exécute pas automatiquement, suivez les étapes ci-dessous :

• Entrez http://192.168.1.1 dans la barre d'adresse de votre explorateur Web.
• Connectez-vous à l'aide du nom d'utilisateur admin et du mot de passe admin.

• Allez dans la page Quick Internet Setup (Configuration Internet rapide).

• Définissez un nouveau de passe d'accès au routeur pour éviter les accès non autorisés. Cliquez sur Next (Suivant) pour continuer.

1. Sélectionnez l'un des modes de fonctionnement disponibles. Cliquez sur Next (Suivant) pour continuer.

REMARQUE : pour configurer un réseau sans fil pour un accès à Internet, utilisez le mode Routeur sans fil.

1. Le routeur sans fil tentera de détecter votre type de connexion automatiquement. Entrez les informations nécessaires en fonction de votre type de connexion.

IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d'accès à Internet).

REMARQUES :

• L'auto-détection de votre type de connexion a lieu lorsque vous configurez le routeur sans fil pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.

• Si votre type de connexion Internet n'a pas pu être détecté, cliquez sur Skip to manual setting (Configuration manuelle) pour configurer manuellement vos paramètres de connexion.

• Assignez un nom au réseau (SSID) ainsi qu'une clé de sécurité pour votre connexion sans fil. Cliquez sur Apply (Appliquer) une fois terminé.

1. Un résumé des paramètres de connexion Internet et sans fil apparaissent. Cliquez sur Next (Suivant) pour continuer.

1. Lisez le tutoriel de connexion réseau, puis une fois terminé cliquez sur Finish (Terminé).

Configurer les paramètres de sécurité sans fil

Pour protéger votre réseau sans fil contre les accès non autorisés, vous devrez configurer les paramètres de sécurité du routeur.

Pour configurer les paramètres de sécurité sans fil :

1. Entrez 192.168.1.1 dans la barre d'adresse de votre navigateur Web.
2. Dans la fenêtre de connexion, saisissez le nom d'utilisateur par défaut (admin) et le mot de passe (admin), puis cliquez sur OK. Le menu principal de l'interface de configuration Web du routeur apparaît.
3. Dans l'écran Network Map (Carte réseau), sélectionnez l'icône System status (État du système) pour afficher les options de sécurité telles que le SSID, le niveau de sécurité et la méthode de chiffrement.

1. Dans le champ Wireless name (Nom du réseau sans fil) (SSID), spécifiez un nom unique pour votre réseau sans fil.
2. Dans le menu déroulant Authentication Method (Méthode d'authentication de sécurité), sélectionnez la méthode de chiffrement.

IMPORTANT ! Le standard IEEE 802.11n n'autorise pas l'utilisation du haut débit avec les méthodes de chiffrement WEP ou WPA-TKP. Si vous utilisez ces méthodes de chiffrement, votre débit ne pourra pas excéder les limites de vitesse établies par le standard IEEE 802.11g 54Mbps.

1. Entrez votre clé d'identification.
2. Cliquez sur Apply (Appliquer) une fois terminé.

Réglage de la puissance de transmission (réservé au modèle RT-N12 HP)

La puissance d'émission fait référence à la puissance (chiffrée en milliWatts - mW) nécessaire pour alimenter le signal de sortie sans fil du routeur. Le routeur RT-N12 HP prend en charge une puissance de transmission maximale de 200 mW.

Pour régler manuellement la puissance de transmission :

1. Cliquez sur l'élément Wireless (Sans fil) du volet de navigation situé sur la gauche.
2. Cliquez sur l'onglet Professional (Professionnel).
3. Dans le champ Tx Power adjustment (Réglage de la puissance de transmission), entrez une valeur comprise entre 0 et 200 mW.

REMARQUE : l'augmentation de la puissance de transmission peut rendre le réseau sans fil instable et décroître la durée de vie du routeur.

Créer un réseau invité

Un réseau invité permet d'offrir une connexion Internet pour les utilisateurs temporaires et restreint l'accès au réseau local privé.

Pour créer un réseau invité :

1. Cliquez sur l'élément Guest Network (Réseau invité) du volet de navigation situé sur la gauche.

2. Cliquez sur Enable (Activer).

1. Pour modifier d'autres options, cliquez sur l'un des éléments disponibles.

1. Assignez un SSID au réseau sans fil temporaire à partir du champ Network Name (SSID) (Nom du réseau).
2. Sélectionnez une méthode d'authentication à partir du menu déroulant Authentication Method (Méthode d'authentication).
3. Sélectionnez un type de chiffrement WEP à partir du menu déroulant WEP Encryption (Chiffrement WEP).
4. Spécifiez la valeur du champ Access time (Période d'accès) ou cliquez sur Limitless (Aucune limite).
5. Activez ou désactivez l'option Access Intranet (Accès Intranet).
6. Cliquez sur Apply (Appliquer).

Utiliser le gestionnaire de trafic

Le service QoS (Quality of Service) vous permet de définir a priorité de la bande passante et de gérer le trafic du réseau.

Pour configurer l'ordre de priorité de la bande passante :

1. Cliquez sur l'élément Traffic Manager (Gestionnaire de trafic) du volet de navigation situé sur la gauche, puis sélectionnez l'onglet QoS.
2. Cliquez sur ON (Activer) pour activer la fonctionnalité QoS.
3. Click Save (Enregistrer).

REMARQUE : obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d'accès à Internet).

1. Si vous souhaitez hiérarchiser des applications ou des périphériques réseau spécifiques, sélectionnez l'une des règles QoS disponibles.
2. Définissez les valeurs nécessaires puis cliquez sur sur Apply (Appliquer).

Surveillance du trafic

La fonction de surveillance du trafic vous permet d'évaluer l'usage de la bande passante et la vitesse des connexions Internet, du réseau local et du réseau étendu.

Cette page vous permet de configurer les fonctions avancées du routeur sans fil.

Configuration du serveur DHCP

Vous pouvez activer la fonctionnalité DHCP Server (Serveur DHCP) du routeur pour que les clients du réseau puissent obtenir une adresse IP automatiquement.

Pour configurer le serveur DHCP :

1. Cliquez sur l'élément LAN (Réseau local) du menu de navigation situé à gauche de l'écran.
2. Cliquez sur DHCP Server (Serveur DHCP).

1. Dans le champ Enable the DHCP Server? (Activer le serveur DHCP), cochez Yes (Oui).
2. Dans le champ IP Pool Starting Address (Adresse IP de départ), entrez l'adresse de départ du pool d'adresses IP.
3. Dans le champ IP Pool Ending Address (Adresse IP de fin), entrez l'adresse de fin du pool d'adresses IP.
4. Dans le champ Lease Time (Durée du bail), entrez le délai d'expiration des adresses IP.

IMPORTANT!

• Pour les champs relatifs au pool d'adresses IP de départ et de fin, il est recommandé d'utiliser :
• Adresse IP : 192.168.1.xxx (xxx peut être un nombre quelconque compris entre 2 et 254)
• L'adresse IP de départ ne peut pas être supérieure à l'adresse IP de fin.

REMARQUE : Téléchargez le dernier firmware sur le site Web d'ASUS : http://support.asus.com

Pour mettre à jour le firmware :

1. Cliquez sur l'élément Administration du menu de navigation situé à gauche de l'écran.
2. Cliquez sur Firmware Upgrade (Mise à jour du firmware).
3. Dans le champ New Firmware File (Nouveau Fichier de Firmware), cliquez sur Browse (Parcourir) pour localiser le nouveau firmware sur votre ordinateur.
4. Cliquez sur Upload (Charger).

REMARQUE : si le processus de mise à jour échoue, le routeur sans fil basculera automatiquement en mode de secours et le voyant d'alimentation en façade clignotera lentement. Pour restaurer le système, utilisez l'utilitaire Firmware Restoration.

Restauration/Sauvegarde/Transfert de paramètres

Pour restaurer / sauvegarder / charger des paramètres :

1. Cliquez sur l'élément Administration du menu de navigation situé à gauche de l'écran.

1. Cliquez sur Restore/Save/Upload Setting (Restaurer/Enregistrer/Transférer des paramètres).

2. Sélectionnez les tâches que vous souhaitez effectuer :

- Pour restaurer les paramètres par défaut, cliquez sur Restore (Restaurer) puis cliquez sur OK lorsque le message de confirmation apparaît.

- Pour sauvegarder les paramètres système actuels, cliquez sur Save (Enregistrer), puis cliquez sur Save (Enregistrer) dans la fenêtre de téléchargement de fichiers pour sauvegarder le fichier système à l'emplacement désiré.

- Pour restaurer les paramètres système précédents, cliquez sur Browse (Parcourir) pour localiser le fichier système que vous souhaitez restaurer, puis cliquez sur Upload (Transférer).

4 Utiliser les utilitaires

REMARQUE : les utilitaires ASUS peuvent être téléchargés à partir du site Web http://support.asus.com.

Après avoir téléchargé et installé les utilitaires sans fil ASUS, incluant les outils Device Discovery et Firmware Restoration, ceux-ci apparaîtront dans la liste des applications.

Device Discovery est un utilitaire sans fil ASUS qui détecte les routeurs sans fil ASUS et permet de les configurer facilement.

Pour lancer l'utilitaire Device Discovery :

- Depuis le bureau de votre ordinateur, cliquez sur Démarrer > Tous les programmes > ASUS Utility > RT-N12 Wireless Router > Device Discovery.

REMARQUE : lorsque le routeur fonctionne en mode point d'accès, vous devez utiliser 'utilitaire Device Discovery pour obtenir son adresse IP.

Firmware Restoration est un utilitaire qui recherche automatiquement les routeurs sans fil ASUS dont la mise à niveau du firmware a échouée puis restaure ou charge le firmware que vous avez spécifié. Le processus prend de 3 à 4 minutes.

IMPORTANT : utilisez le mode de secours avant de lancer l'utilitaire Firmware Restoration.

Pour lancer le mode de secours and utiliser l'utilitaire Firmware Restoration :

1. Débranchez la source d'alimentation de votre routeur sans fil.
2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur et rebranchez l'adaptateur d'alimentation au routeur. Maintenez le bouton réinitialisation enfoncé jusqu'à ce que le voyant d'alimentation en façade se mette à clignoter lentement pour indiquer que le routeur est en mode de secours.
3. Utilisez les paramètres TCP/IP suivants :

Adresse IP : 192.168.1.x

Masque de sous-réseau : 255.255.255.0

1. Depuis le bureau de votre ordinateur, cliquez sur Démarrer > Tous les programmes > ASUS Utility > RT-N12 Wireless Router > Firmware Restoration.

1. Localisez un fichier de firmware, puis cliquez sur Upload (Transférer).

REMARQUE : Cet utilitaire n'est pas un utilitaire de mise à niveau du firmware et ne peut pas être utilisé avec un routeur sans fil ASUS fonctionnant normalement. Les mises à jour du firmware doivent être effectuées via l'interface Web. Voir section Mise à jour du firmware pour plus de détails.

5 Dépannage

REMARQUE : Contactez le service technique d'ASUS si vous rencontrez des problèmes non mentionnés dans ce chapitre.

Impossible d'accéder à un explorateur Web pour configurer le routeur.

1. Lancez votre navigateur Web, puis ouvrez la boîte de dialogue "Options Internet" du menu Outils.
2. Cliquez sur "Supprimer les Cookies" et "Supprimer les fichiers" dans Fichiers Internet temporaire.

REMARQUE : Les options de suppression des cookies et des fichiers temporaires peuvent varier en fonction de l'explorateur Web utilisé.

Le client ne peut pas établir de connexion sans fil avec le routeur.

Hors de portée :

• Rapprochez le client du routeur.
- Essayez d'autres paramètres de canaux.

Authentication :

• Utilisez une connexion filaire pour vous connecter au routeur.
  • Vérifiez les paramètres de sécurité sans fil.
• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.

Routeur introuvable :

• Appuyez sur le bouton réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.
• Vérifiez les paramètres SSID et de chiffrement de l'adaptateur sans fil.

Impossible d'accéder à Internet via l'adaptateur sans fil.

• Rapprochez le client du routeur.
- Vérifiez que l'adaptateur sans fil est connecté au bon routeur sans fil.
- Vérifiez que le canal sans fil que vous utilisez appartient aux canaux disponibles dans votre pays/région.
• Vérifiez les paramètres de chiffrement.
• Vérifiez la connexion ADSL ou au Câble.
• Utilisez un autre câble Ethernet.

Internet n'est pas accessible.

• Vérifiez les voyants lumineux du modem ADSL/câble et du routeur sans fil.
• Vérifiez l'état de la LED "WAN" du routeur. Si celle-ci n'est pas allumée, utilisez un autre câble réseau et réessayez.

Quand la LED “LINK” du modem ADSL est allumée, cela signifie qu’il est possible d'accéder à Internet.

• Redémarrez votre ordinateur.
• Vérifiez que la LED WAN du routeur est allumée.
• Vérifiez les paramètres de chiffrement sans fil.
- Vérifiez si l'ordinateur peut obtenir une adresse IP (via un réseau Ethernet ou sans fil).
- Vérifiez que votre navigateur Internet est configuré pour utiliser le réseau local, et non un serveur proxy.

Si la LED “LINK” du modem ADSL clignote ou reste éteinte en permanence, cela signifie alors qu’il n’est pas possible d’accéder à Internet - le routeur n’est pas en mesure d’établir une connexion au réseau ADSL.

• Vérifiez que les câbles sont correctement connectés.
- Débranchez le câble d'alimentation du modem. Patientez quelques secondes, puis reconnectez le câble.
- SI la LED ADSL clignote ou reste éteinte en permanence, contactez votre fournisseur d'accès ADSL.

Nom de réseau ou clé de cryptage oublié

• Essayez de configurer une connexion filaire et configurez à nouveau les paramètres de chiffrement sans fil.
• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.

Comment restaurer les paramètres par défaut du système

• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.
• Référez-vous à la section Restauration/Sauvegarde/Transfert des paramètres de ce manuel.

Les éléments suivants sont les paramètres par défaut du routeur :

Nom d'utilisateur : admin

Mot de passe : admin

Service DHCP : Activer (si un câble WAN est connecté)

Adresse IP : 192.168.1.1

Nom de Domaine : (vide)

Masque de sous-réseau : 255.255.255.0

Serveur DNS 1: 192.168.1.1

Serveur DNS 2: (vide)

SSID : ASUS

Service DDNS ASUS

Le RT-N12 est compatible avec le service DDNS d'ASUS. Lorsque vous échangez des appareils dans un centre d'assistance, si vous êtes enregistré par le service DDNS d'ASUS et que vous souhaitez garder votre nom de domaine original, le transfert des données est important. Visitez votre centre d'assistance local pour plus d'informations.

REMARQUES :

• S'il n'y a pas d'activité sur le domaine - comme par exemple une reconfiguration du routeur ou l'accès au nom de domaine enregistré - sous 90 jours, le système efface automatiquement les informations enregistrées.
• Si vous rencontrez un problème ou des difficultés pour utiliser votre appareil, contactez un centre d'assistance.

Foire aux questions (FAQ)

1. Les informations enregistrées peuvent-elles êtres perdues ou enregistrées par d'autres personnes ?

Si vous ne mettez pas à jour les informations enregistrées dans un délai de 90 jours, le système efface automatiquement les informations enregistrées et le nom de domaine peut être utilisé par d'autres personnes.

2. Je n'ai pas souscris au service DDNS ASUS pour le routeur sans fil que j'ai acheté il y a six mois. Puis-je encore m'enregistrer ?

Oui, vous pouvez toujours souscrire au service DDNS ASUS pour votre routeur. Le service DDNS est intégré au routeur, vous pouvez donc activer le service DDNS ASUS à tout moment. Avant de vous enregistrer, cliquez sur Query pour vérifier si le nom d'hôte est déjà enregistré ou non. S'il n'existe pas déjà, le système enregistre automatiquement votre nom d'hôte.

1. J'ai enregistré un nom de domaine par le passé qui fonctionnait très bien jusqu'à ce que mes amis me préviennent qu'ils ne peuvent plus accéder à mon nom de domaine.

Vérifiez les points suivants :

1. Internet fonctionne normalement.
2. Le serveur DNS fonctionne normalement.
3. La dernière date de mise à jour de votre nom de domaine.

Si vous rencontrez toujours des problèmes pour accéder à votre nom de domaine, contactez votre centre d'assistance.

1. Puis-je enregistrer deux noms de domaine pour accéder séparément à mes serveurs http et ftp ?

Non, cette opération est impossible. Vous ne pouvez enregistrer q'un seul nom de domaine par routeur. Utilisez le mappage de port pour augmenter la sécurité du réseau.

1. Lorsque je redémarre le routeur, pourquoi l'adresse IP du réseau est différente sur MS DOS et sur la page de configuration du routeur ?

Ceci est normal. Le laps de temps entre le serveur DNS de votre fournisseur d'accès à Internet et les résultats DDNS ASUS entraîne l'apparition d'adresses IP du réseau différentes de celles de la page de configuration du routeur. Les fournisseur d'accès à Internet ont des délais de mise à jour de l'adresse IP différents.

1. Le service DDNS ASUS est-il gratuit ou est-ce juste une version d'essai ?

Le service DDNS ASUS est gratuit et intégré sur certains routeurs ASUS. Vérifiez que votre routeur ASUS supporte le service DDNS ASUS.

Appendice

Notices

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
- Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une

interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
- Augmentez l'espace de séparation entre l'équipement et le récepteur.
- Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
- Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

ATTENTION : Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Interdiction de co-localisation

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d'autres antennes ou émetteurs.

Informations de sécurité

Afin de se conformer aux directives de la FCC en matière d'exposition aux fréquences radio, cet appareil doit être installé et fonctionner en respectant une distance minimale de 20 cm entre le radiateur et votre corps. Veuillez utiliser uniquement l'antenne fournie.

Déclaration de conformité (Directive R&TTE 1999/5/CE)

Conditions de protection pour la salubrité et la sûreté – Article 3.1a Tests de la sécurité électrique en conformité avec EN 60950-1 et considérés pertinents et suffisants.

Conditions de protection pour la compatibilité électromagnétique – Article 3.1b

Tests de la compatibilité électromagnétique en conformité avec EN 301 489-1 et EN 301 489-17 et considérés pertinents et suffisants.

Utilisation efficace du spectre des radiofréquences – Article 3.2 Tests radio en accord avec EN 300 328-2 et considérés pertinents et suffisants.

Marque d'avertissement CE

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l'utilisateur pourra être amené à prendre les mesure adéquates.

Canada, avis d'Industrie Canada (IC)

Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence et (2) cet appareil doit accepter toute interférence, notamment les interférences qui peuvent affecter son fonctionnement.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Industrie Canada (IC). Utilisez l'appareil de sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a été évalué et démontré conforme aux limites SAR (Specific Absorption Rate – Taux d'absorption spécifique) d'IC lorsqu'il est installé dans des produits hôtes particuliers qui fonctionnent dans des conditions d'exposition à des appareils portables.

Ce périphérique est homologué pour l'utilisation au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Industrie Canada rendez-vous sur: http://www.ic.gc.ca/app/sitt/reltel/srch/nwRdSrch.do?lang=eng

Pour des informations supplémentaires concernant l'exposition aux RF au Canada rendez-vous sur : http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

NCC 警語

Distributeurs autorisés en Turquie

BOGAZICI BIL GISAYAR SAN. VE TIC. A.S.

Tél : [phone]

Adresse : AYAZAGA MAH. KEMERBURGAZ CAD. NO.10

AYAZAGA/ISTANBUL

CIZGI Elektronik San. Tic. Ltd. Sti.

Tél : [phone]

Adresse : CEMAL SURURI CD. HALIM MERIC IS MERKEZI

No: 15/C D:5-6 34394 MECIDIYEKOY/ISTANBUL

Centres d'appels mondiaux

Pays/Région Numéro Hotline Langues		Horaires Jours
Australie	1300-2787-88	Anglais 8:00-20:00	Lun. au Ven.
Autriche	0043-820240513	Allemand 9:00-18:00	Lun. au Ven.
Belgique	0032-78150231	Néerlandais/Français	9:00-17:00 Lun. au Ven.
Chine	400-620-6655	Chinois simplifié 9:00-18:00 Mon. to Sun.
Danemark	0045-3832-2943	Danois/Anglais 9:00-17:00 Lun. au Ven.
Finlande	00358-9693-7969	Finlandais/Anglais/Suédois	10:00-18:00 Lun. au Ven.
France	0033-170949400	Français 9:00-17:45 Lun. au Ven.
Grèce	00800-44-14-20-44	Grec	9:00-13:00;14:00-18:00	Lun. au Ven.
Hong-Kong	3582-4770	Cantonnais/Chinois/Anglais	10:00-20:00	Lun. au Ven.
			10:00-17:00 Sat.
Irlande	0035-31890719918	Anglais 9:00-17:00	Lun. au Ven.
Italie	199-400089	Italien	09:00-13:0014:00-18:00	Lun. au Ven.
Japon	0800-123-2787	Japonais	9:00-18:00 Lun. au Ven.
			9:00-17:00 Sat. to Sun.
Malaisie	[phone](Vérification du statut de réparation)[phone]	Bahasa Melayu/Anglais	10:00-19:00	Lun. au Ven.
Pays-bas/Luxembourg	0031-591-570290	Néerlandais /Anglais	9:00-17:00 Lun. au Ven.
N. Zélande	0800-278-788/0800-278-778	Anglais 8:00-20:00	Lun. au Ven.
Norvège	0047-2316-2682	Norvégien/Anglais	9:00-17:00 Lun. au Ven.
Philippines	[phone];180014410573	Anglais 9:00-18:00	Lun. au Ven.
Pologne	00225-718-03300225-718-040	Polonais	9:00-17:008:30-17:30	Lun. au Ven.
Portugal	707-500-310	Portugais 9:00-17:00	Lun. au Ven.
Russie	+8-800-100-ASUS;[phone]	Russe/Anglais	9:00-18:00 Lun. au Ven.
Singapour	[phone](Vérification du statut de réparation)-66221701	Anglais	11:00-19:00 Lun. au Ven.
Slovaquie	00421-232-162-621	Tchèque	8:00-17:00 Lun. au Ven.
Espagne	902-88-96-88 Espagnol 9:00-18:00 Lun. au Ven.
Suède	0046-8587-6940	Suédois/Anglais	9:00-17:00 Lun. au Ven.

Centres d'appel mondiaux

Pays/Région Numéro Hotline Langues		Horaires Jours
Suisse	0041-848111010 Allemand	d/Français 9:00-18:00	Lun. au Ven.
	0041-848111014 Français	9:00-17:45 Lun. au Ven.
	0041-848111012 Italien 9	00-17:00 Lun. au Ven.
Taiwan	0800-093-456;02-81439000	Chinois traditionnel	9:00-12:00;13:30-18:00	Lun. au Ven.
Thaïlande	[phone]; 001800 852 5201	Thaï/Anglais 9:00-18:00	Lun. au Ven.
Turquie +90-216-52	4-3000 Turc 09:00-18:00	Mon. to Fri
Royaume-Uni	0044-870-1208340;0035-31890719918	Anglais 9:00-17:00 Lun. au Ven.
USA/Canada	1-812-282-2787	Anglais	8:30-12:00amEST(5:30am-9:00pmPST)	Lun. au Ven.
			9:00am-6:00pmEST(6:00am-3:00pmPST)	Sam. auDim.

REMARQUE : Pour plus d'informations, visitez le site Web d'ASUS sur : http://support.asus.com

Informations de contact ASUS

ASUSTeK COMPUTER INC. (Asie Pacifique)

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Support en ligne support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Téléphone [phone]

Fax [phone]

Site Web usa.asus.com

Support en ligne support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue

93160 Noisy Le Grand, France

Téléphone [phone]

Site Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Support en ligne support.asus.com

Fabricant	ASUSTeK Computer Inc.Tél : [phone]Adresse : No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN
Représentant légale en Europe	ASUS Computer GmbHAdresse : HARKORT STR. 21-23, 40880 RATINGEN, Allemagne
