BEDIENUNGSANLEITUNG EAAC87 ASUS

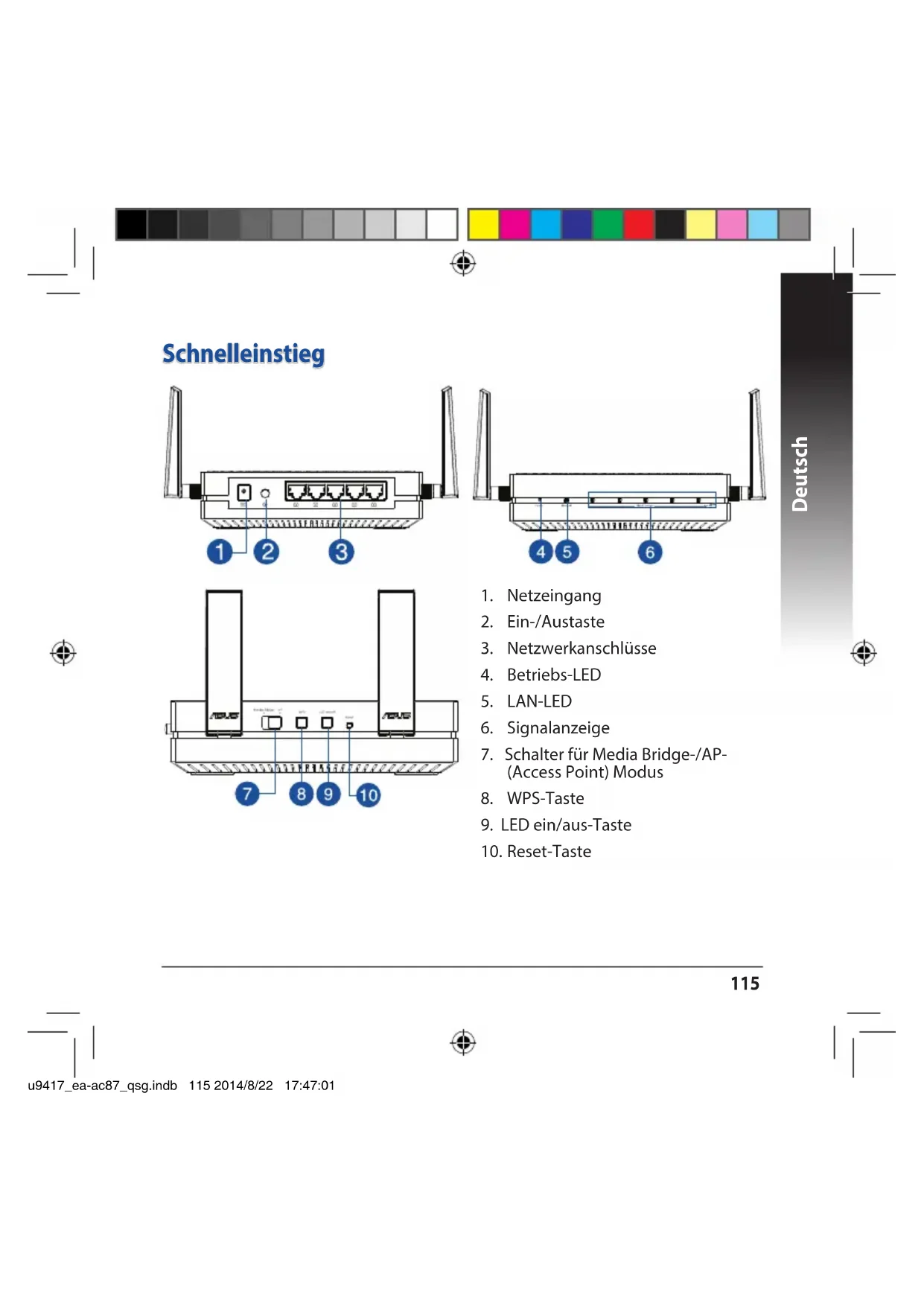

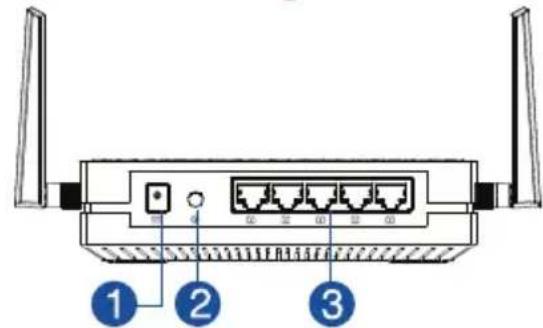

3. Netzwerkanschlüsse

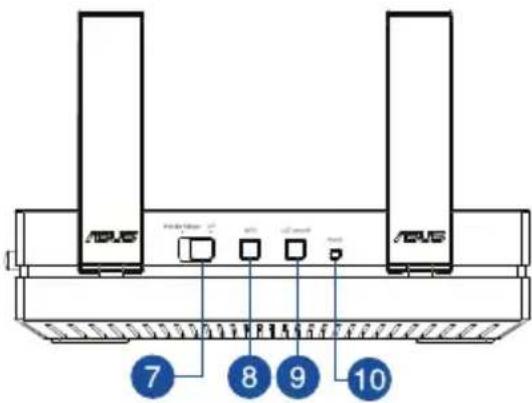

7. Schalter für Media Bridge-/AP-

9. LED ein/aus-Taste

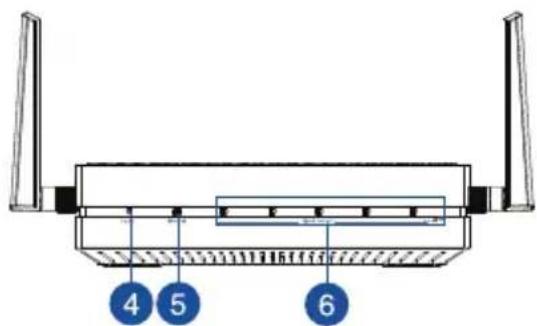

LED-Anzeigen Stellen Sie den Schiebeschalter an der Seite Ihres EA-AC87 auf Ihren gewünschten Betriebsmodus ein (Media Bridge oder Access Point). Beachten Sie die nachste- hende Tabelle zum Bestätigen des Moduszustands. Media Bridge-Modus AP-Modus Betriebs-LED Leuchtet: Eingeschaltet Aus: Ausgeschaltet Blinkt schnell: Rücksetzung auf Standard Blinkt langsam: Rettungsmodus Leuchtet: Eingeschaltet Aus: Ausgeschaltet Blinkt schnell: Rücksetzung auf Standard Blinkt langsam: Rettungs- modus LAN-LED Leuchtet: Physikalische Verbindung mit einem LAN (Local Area Network) besteht Blinkfrequenz: Entspricht der Daten- übertragungsrate Leuchtet: Physikalische Ver- bindung mit einem LAN (Local Area Network) besteht Signalan- zeige LED 1 leuchtet: WLAN ein LED 1 bis 5 leuchtet: WLAN ein LED-Aktion Signal Hervorragend Gut Schwach WLAN-Ab- frage / WPS- Verbindung Blinksequenz vor und zurück: u9417_ea-ac87_qsg.indb 116 2014/8/22 17:47:02Deutsch

Media Bridge-Modus AP-Modus LED-Status (leuchtet) Die folgende Tabelle listet den LED-Status auf, wenn der Startvorgang abge- schlossen ist. u9417_ea-ac87_qsg.indb 117 2014/8/22 17:47:02Deutsch

Betriebsmodi ASUS EA-AC87 bietet zwei Betriebsmodi: Media Bridge und Access Point (AP). WICHTIG:

• Für optimale Drahtlosleistung platzieren Sie den EA-AC87 in einer Entfernung von mehr als 1,5 Metern vom übergeordneten Access Point (AP).

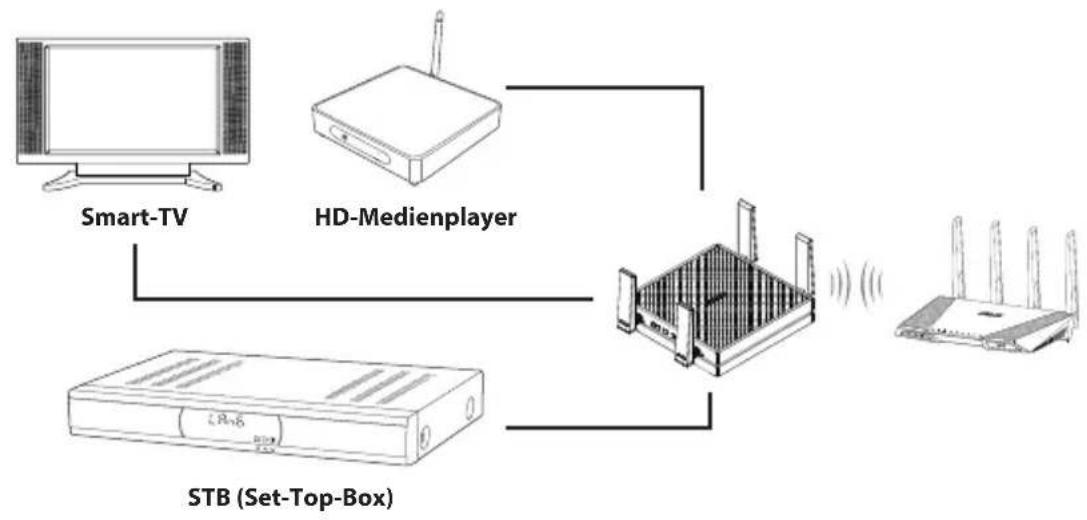

• Prüfen Sie anhand des Schiebeschalters an der Seite des EA-AC87 den Modus- status. Media Bridge-Modus Standardmäßig ist der EA-AC87 auf den Media Bridge-Modus eingestellt. In diesem Modus können Sie jedes beliebige netzwerkfähige Gerät über den WLAN- Router mit Ihrem WLAN-Heimnetzwerk verbinden. Dieser Modus eignet sich perfekt für Heimkinogeräte, wie Smart-TVs, Set-Top-Boxen und HD-Medienplayer. STB (Set-Top-Box) POWER HD-MedienplayerSmart-TVu9417_ea-ac87_qsg.indb 118 2014/8/22 17:47:03Deutsch

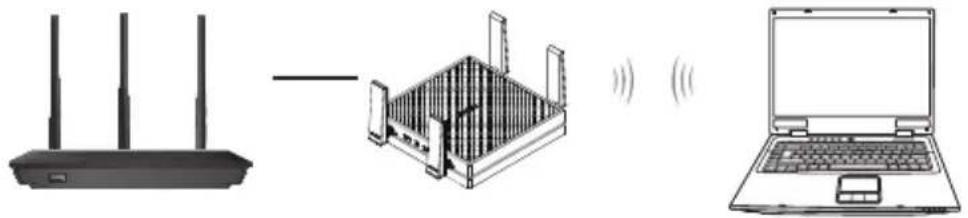

Access Point- (AP) Modus Sie können Ihren EA-AC87 über den seitlichen Schalter in den Access Point- (AP) Modus umschalten. Falls Sie bereits einen Router haben, können Sie Ihren Router auf das neueste 4x4-AC1800-5-GHz-WLAN aufrüsten. u9417_ea-ac87_qsg.indb 119 2014/8/22 17:47:04Deutsch

Media Bridge-Modus Wir empfehlen Ihnen, Ihren EA-AC87 über die WPS- (Wi-Fi Protected Setup) Taste mit einem WLAN-Router zu verbinden. u9417_ea-ac87_qsg.indb 120 2014/8/22 17:47:04Deutsch

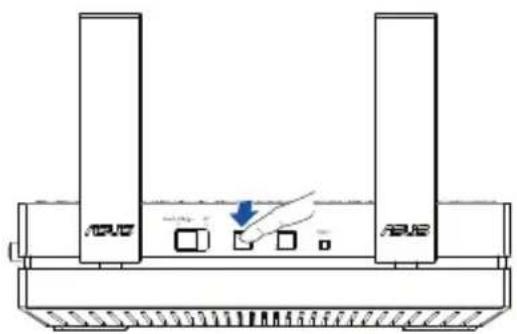

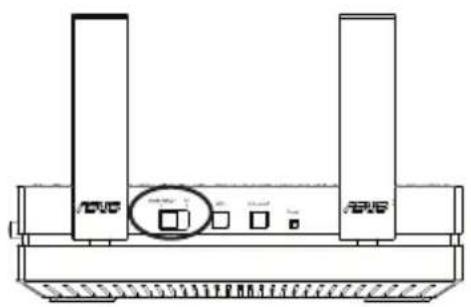

b. Drücken Sie die WPS-Taste an Ihrem EA-AC87 länger als drei Sekunden, bis die Signalindikatoren LED 1 bis LED 5 der Reihe nach (vorwärts und rückwärts) blinken. Mit WPS einrichten a. Stellen Sie den Schiebeschalter auf den Media Bridge-Modus ein und schlie- ßen das Netzteil an. u9417_ea-ac87_qsg.indb 121 2014/8/22 17:47:05Deutsch

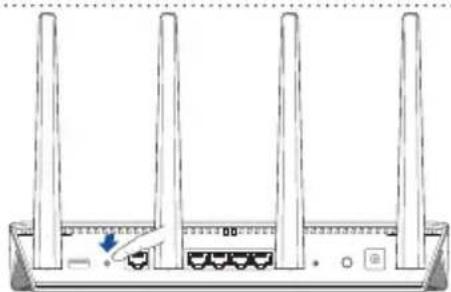

Hinweis: Lesen Sie in der Bedienungsanleitung des Routers nach, wo sich des- sen WPS-Taste bendet. c. Drücken Sie die WPS-Taste Ihres Routers. d. Warten Sie, bis mindestens einer der LED-Signalindikatoren dauerhaft leuchtet; dies zeigt an, dass erfolgreich eine Verbindung mit Ihrem WLAN-Netzwerk hergestellt wurde. e. Verbinden Sie über das mitgelieferte Netzwerkkabel Ihren Smart-TV, Ihre Set- Top-Box, Ihren HD-Medienplayer oder andere netzwerkfähige Geräte mit dem LAN-Port Ihres EA-AC87. Hinweis: Sie können Ihren EA-AC87 auch über die Webschnittstelle mit Ihrem WLAN-Netzwerk verbinden. Einzelheiten nden Sie im Abschnitt Über die web- basierte Schnittstelle einrichten. u9417_ea-ac87_qsg.indb 122 2014/8/22 17:47:05Deutsch

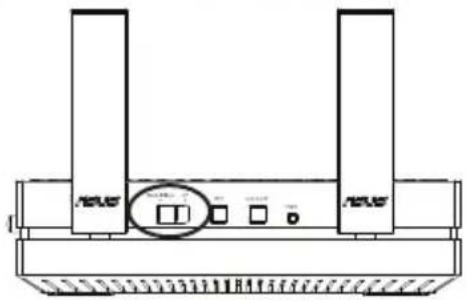

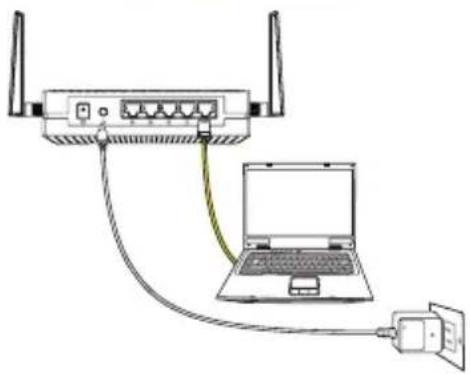

a. Stellen Sie den Schiebeschalter auf Media Bridge ein. b. Schließen Sie das Netzteil an und verbinden Ihren Computer über das mitgelieferte Netz- werkkabel mit dem LAN-Port Ihres EA-AC87. c. Geben Sie in Ihrem Webbrowser http://ndasus.local in die Adresszeile ein. Geben Sie admin als Standardbenutzer- namen und -kennwort zur Anmeldung an der webbasierten Benutzeroberäche des EA-AC87 ein. d. Lassen Sie sich von den Hinweisen auf dem Bildschirm durch die Einrichtung der WLAN- Verbindung führen. e. Vergewissern Sie sich, dass die LED am EA- AC87 kontinuierlich leuchtet; dies bedeutet, dass die Verbindung zum WLAN-Netzwerk erfolgreich hergestellt wurde. Über die webbasierte Schnittstelle einrichten Hinweis: Falls Sie WPS bereits zur Verbindung Ihres Gerätes verwendet haben, überspringen Sie diesen Abschnitt. u9417_ea-ac87_qsg.indb 123 2014/8/22 17:47:05Deutsch

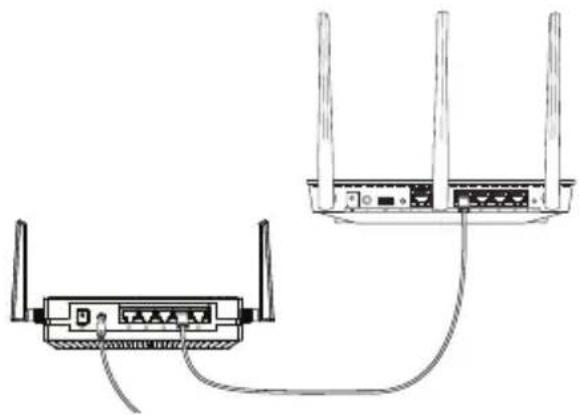

Access Point- (AP) Modus a. Stellen Sie den Schiebeschalter auf den AP-Modus ein. b. Schließen Sie das Netzteil an und stellen über das mitgelieferte Netzwerkkabel eine Verbindung zum LAN-Port Ihres Routers her. c. Verbinden Sie Ihr Gerät mit dem Standardnetzwerknamen (SSID) ASUS des EA- AC87. d. Geben Sie in Ihrem Webbrowser http://ndasus.local in die Adresszeile ein. Ge- ben Sie den Standardbenutzernamen und das Standardkennwort ein: admin. e. Folgen Sie der webbasierten Benutzeroberäche zum Kongurieren verschie- dener Einstellungen. Sie können Ihrem EA-AC87 eine neue SSID und einen neuen Sicherheitsschlüssel zuweisen. Über die webbasierte Schnittstelle einrichten Hinweis:

• Im AP-Modus können Sie die WPS-Taste zum Verbinden anderer Geräte nutzen.

• Achten Sie darauf, den EA-AC87 vor der Einrichtung mit dem LAN-Port eines Routers zu verbinden. u9417_ea-ac87_qsg.indb 124 2014/8/22 17:47:06Deutsch

F2: Ich kann nicht auf die web GUI zugreifen, um die Einstellungen des EA-AC87 zu kongurieren.

• Schließen Sie alle Webbrowser und starten Sie ihn erneut.

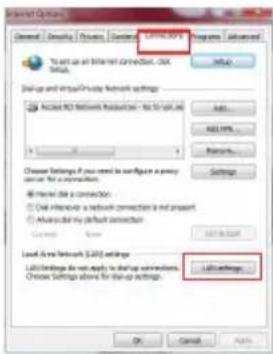

• Um die Computereinstellungen zu kongurieren, folgen Sie, je nach Betriebssystem, den nachstehenden Anweisungen. Windows 7 A. Deaktivieren Sie den Proxyserver (falls aktiviert).

1. Klicken Sie auf Start > Internet Explorer, um den Webbrows

2. Klicken Sie auf Extras > Internetoptionen > Verbindung >

3. Entfernen Sie das Häkchen im Fenster Local Area Network (LAN) -Einstellungen bei

Proxyserver für Ihr LAN verwenden.

4. Klicken Sie auf OK, wenn Sie fertig sind.

FAQ (Häug gestellte Fragen) F1: Wie lauten die Standardangaben zu IP, SSID, Anmeldename und Kennwort des EA-AC87? IP vor Ein-stellungIP nach Einstel- lung URL für Ein-richtung*Standard- SSID Anmeldename und KennwortMedia Bridge-Modus192.168.1.1Vom verbundenen Router zugewie- sen http:// ndasus.local Benutzername: adminKennwort: adminAccess Point-ModusVom verbun-denen Router zugewiesenVom verbundenen Router zugewie- sen http:// ndasus.local ASUS

• Windows® XP unterstützt ndasus.local nicht. Falls Sie das Windows® XP- Betriebssystem nutzen, laden Sie zur Suche nach der IP des EA-AC87 bitte das Geräteerkennungsdienstprogramm von der ASUS-Webseite www.asus.com herunter. u9417_ea-ac87_qsg.indb 125 2014/8/22 17:47:06Deutsch

B. Setzen Sie die TCP/IP-Einstellungen auf automa- tische IP-Erkennung.

1. Klicken Sie auf Start > Systemsteuerung > Netzwerk

& Internet > Netzwerk und Freigabezentrum > Netzwerkverbindungen verwalten.

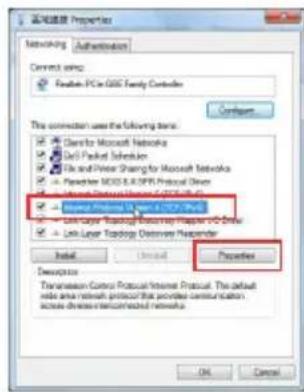

2. Wählen Sie Internet Protocol Version 4 (TCP/IPv4)

und klicken Sie dann auf Eigenschaften.

3. Markieren Sie IP-Adresse automatisch beziehen.

4. Klicken Sie auf OK, wenn Sie fertig sind.

Mac 10.5.8 A. Deaktivieren Sie den Proxyserver (falls aktiviert).

1. Klicken Sie in der Menüleiste auf Safari >

Einstellungen... > Erweitert.

2. Klicken Sie im Feld Proxy auf Einstellungen

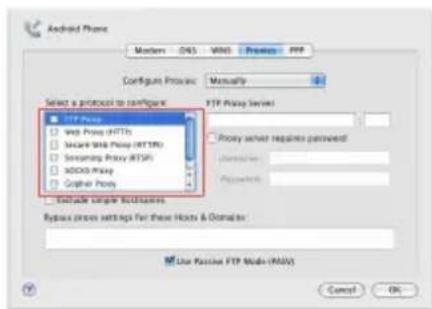

3. Deaktivieren Sie in der Protokollliste FTP

Proxy und Web Proxy (HTTP).

4. Klicken Sie auf OK, wenn Sie fertig sind.

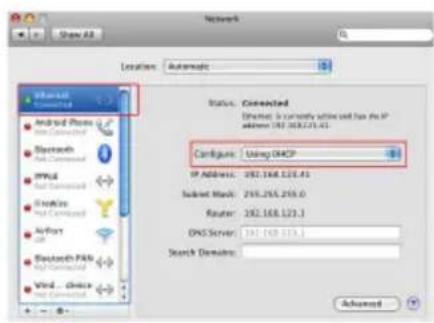

B. Setzen Sie die TCP/IP-Einstellungen auf au- tomatische IP-Erkennung.

1. Klicken Sie auf das Apple-Symbol

> System- einstellungen > Netzwerk.

2. Wählen Sie Ethernet und im Feld Konguration

3. Klicken Sie auf Übernehmen, wenn Sie fertig sind.
