KÄYTTÖOHJE EAAC87 ASUS

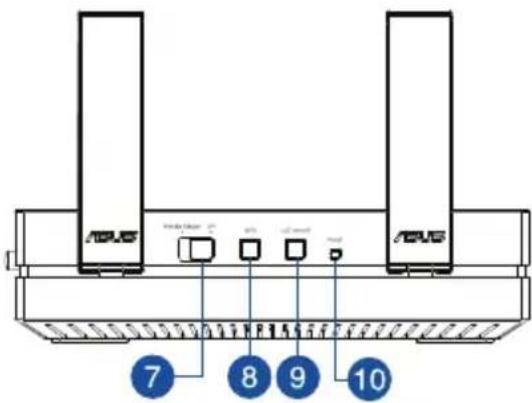

6. Signaalin merkkivalo

9. LED on/o (Päälle/Pois) -painike

LED-merkkivalot Siirrä liukusäädin EA-AC87:n sivulla haluamaasi käyttötilaan (Mediasilta tai Tuki- asema). Katso seuraava taulukko vahvistaaksesi tilan statuksen. Mediasiltatila Tukiasematila Virran LED- valo Palaa tasaisesti: Virta päällä Pois: Virta pois päältä Vilkkuu nopeasti: Nollaa oletukseen Vilkkuu hitaasti: Pelastustila Palaa tasaisesti: Virta päällä Pois: Virta pois päältä Vilkkuu nopeasti: Nollaa oletukseen Vilkkuu hitaasti: Pelastustila LAN-LED Palaa tasaisesti: fyysinen yhteys lähi- verkkoon (LAN). Vilkkumistaajuus: datan siirtonopeuden mukaan Palaa tasaisesti: fyysinen yhte- ys lähiverkkoon (LAN). Signaalin merkkivalo LED1 palaa tasaisesti: Wi-Fi päällä LED1–5 palaa tasaisesti: Wi-Fi päällä LED-toiminta Signaali Erinomai- nen Hyvä Heikko Wi-Fi-sivus- totutkimus/ WPS-yhteys Peräkkäinen edes takaisiin vilkkuminen: u9417_ea-ac87_qsg.indb 92 2014/8/22 17:46:51Suomi

Mediasiltatila Tukiasematila Led-tila (Palaa tasai- sesti) Seuraavassa taulukossa on lueteltu LED-tilat, kun uudelleenkäynnistys on valmis. u9417_ea-ac87_qsg.indb 93 2014/8/22 17:46:51Suomi

Käyttötilat ASUS EA-AC87:ssa on kaksi käyttötilaa: Media Bridge (Mediasilta) ja Access Point (Tukiasema) (AP). TÄRKEÄÄ:

• Aseta EA-AC87 parhaan langattoman suorituskyvyn varmistamiseksi yli 1,5 m:n etäisyydelle päätukiasemasta (AP).

• Tarkista EA-AC87:n sivulla olevasta liukukytkimestä vahvistaaksesi tilan statuk- sen. Mediasiltatila EA-AC87 on asetettu oletuksena mediasiltatilaan. Tässä tilassa voit yhdistää minkä tahansa Ethernetiä tukevan laitteen langattomaan lähiverkkoon langattomalla reitittimellä. Tämä tila sopii täydellisesti kotiteatterilaitteille, kuten äly-TV, digibok- si ja HD-mediasoitin. STB (Set-top box) (digiboksi) POWER HD-mediasoitinäly-TVu9417_ea-ac87_qsg.indb 94 2014/8/22 17:46:52Suomi

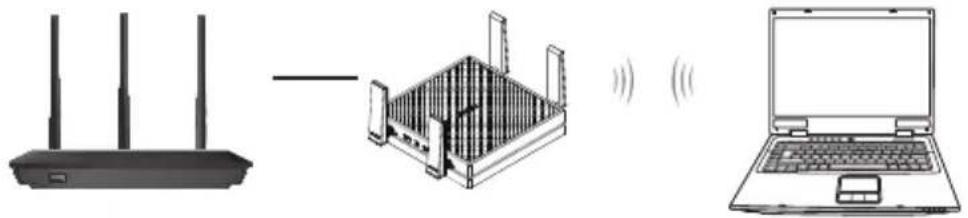

Tukiasema (AP) -tila Voit vaihtaa EA-AC87:n myös tukiasema (AP) -tilaan laitteen sivussa olevalla kytki- mellä. Jos sinulla on jo reititin, voit päivittää reitittimesi uusimpaan 4x4 AC1800 5 Ghz Wi-Fiin. u9417_ea-ac87_qsg.indb 95 2014/8/22 17:46:53Suomi

Mediasiltatila On suositeltavaa yhdistää EA-AC87 langattomaan reitittimeen painamalla WPS (Wi-Fi Protected Setup) -painiketta. u9417_ea-ac87_qsg.indb 96 2014/8/22 17:46:53Suomi

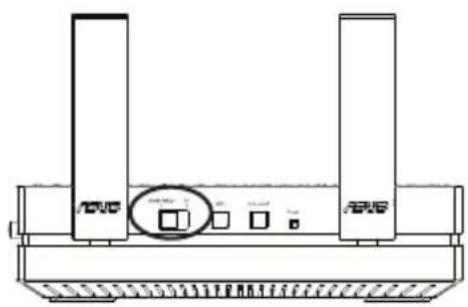

b. Paina AC87:n WPS-painiketta yli kolme sekuntia, kunnes signaalin merkkivalo LED1 - LED5 vilkkuu peräkkäin, edes takaisin. Asetusten tekeminen WPS:llä a. Säädä laitteen sivussa oleva kytkin media bridge (mediasilta)-tilaan ja liitä verkkolaite. u9417_ea-ac87_qsg.indb 97 2014/8/22 17:46:54Suomi

HUOMAUTUS: Katso reitittimen käyttöoppaasta WPS-painikkeen sijainti. c. Paina reitittimen WPS-painiketta. d. Odota, kunnes vähintään yksi signaalin LED-merkkivaloista palaa tasaisesti keltaisena, mitkä ilmaisee, että yhteyden luominen langattomaan verkkoon on onnistunut. e. Liitä äly-TV, digiboksi, HD-mediasoitin tai muu Ethernetiä tukeva laite EA-AC87:n LAN-porttiin toimitukseen kuuluvalla verkkokaapelilla. HUOMAUTUS: Voit yhdistää EA-AC87:n langattomaan verkkoon myös graa- sella web-käyttöliittymällä. Katso lisätietoja osasta Setting up via web-based interface (Asetusten tekeminen web-pohjaisella käyttöliittymällä). u9417_ea-ac87_qsg.indb 98 2014/8/22 17:46:54Suomi

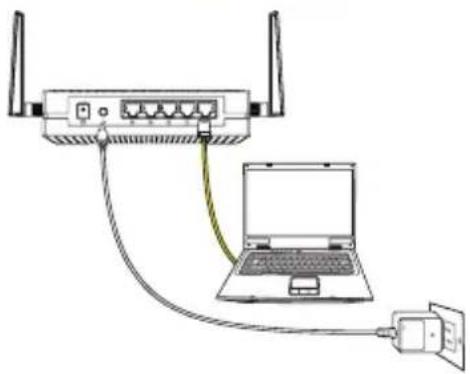

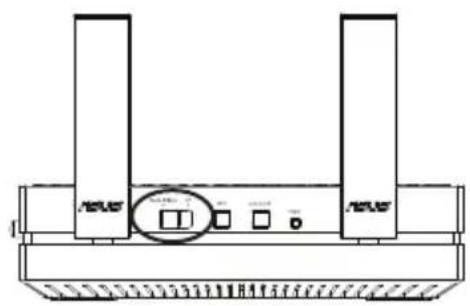

a. Säädä liukusäädin media bridge (mediasilta)-tilaan. b. Liitä verkkolaite ja yhdistä EA-AC87:n LAN- porttiin toimitukseen kuuluvalla verkkokaa- pelilla. c. Näppäile verkkoselaimen osoiteriville http://ndasus.local. Näppäile oletuskäyt- täjänimi ja -salasana "admin" kirjautuaksesi sisään EA-AC87:n graaseen web-käyttöliit- tymään (Web GUI). d. Noudata näytön ohjeita langattoman yhtey- den asennuksen suorittamiseksi loppuun. e. Varmista, että EA-AC87:n LED-merkkivalo palaa tasaisesti. Se ilmaisee, että EA-AC87:n yhteyden muodostaminen langattomaan verkkoon on onnistunut. Asetusten tekeminen web-pohjaisella käyttöliittymällä HUOMAUTUS: Jos olet jo käyttänyt WPS:ää laitteen liittämiseen, ohita tämä osa. u9417_ea-ac87_qsg.indb 99 2014/8/22 17:46:54Suomi

Tukiasema (AP) -tila a. Säädä liukusäädin AP-tilaan. b. Liitä verkkolaite ja yhdistä reitittimen LAN-porttiin toimitukseen kuuluvalla verkkokaapelilla. c. Yhdistä laitteesi EA-AC87:n oletusverkkonimeen (SSID) ASUS. d. Näppäile verkkoselaimen osoiteriville http://ndasus.local. Näppäile oletuskäyt- täjänimi ja salasana: admin. e. Käytä verkkokäyttöliittymää erilaisten asetusten määrittämiseen. Voit määrittää EA-AC87:lle uuden SSID:n ja suojausavaimen. Asetusten tekeminen web-pohjaisella käyttöliittymällä HUOMAUTUS:

• Tukiasematilassa voit muodostaa yhteyden muihin laitteisiin WPS-painikkeella.

• Varmista, että liität EA-AC87:n reitittimen LAN-porttiin ennen asetusten teke- mistä. u9417_ea-ac87_qsg.indb 100 2014/8/22 17:46:55Suomi

ysymys2: En voi käyttää graasta web-käyttöliittymää langattoman reitittimen asetusten määrittämiseen.

• Sulje kaikki käynnissä olevat web-selaimet ja käynnistä selain uudelleen.

• Noudata seuraavia vaiheita määrittäessäsi tietokoneen käyttöjärjestelmään perustuvat asetukset. Windows 7 A. Ota välityspalvelin pois käytöstä, jos se on otettu käyttöön.

1. Käynnistä web-selainta napsauttamalla Start (Käynnistä)

> Internet Explorer.

2. Napsauta Tools (Työkalut) > Internet options (Internet-asetukset) > Con-

nections (Yhteydet) -välilehti > LAN settings (Lähiverkon asetukset).

3. Poista Lähiverkkoasetukset (LAN) -näytöstä valintamerkki kohdasta Use a

proxy server for your LAN (Käytä välityspalvelinta lähiverkossa).

4. Napsauta OK, kun olet valmis.

Vianmääritys Kysymys 3: Mitkä ovat EA-AC87:n oletus-IP, SSID sekä kirjautumisen käyttäjänimi ja salasana? IP ennen asetustaIP asetuksen jälkeenURL asetusta varten*Oletus SSID Kirjautumisen käyttäjänimi ja salasanaMedia-silta- tila

192.168.1.1Liitetyn reitittimen määrittämähttp:// ndasus.localEi saata-villakäyttäjänimi adminsalasana adminTuki-

ase- matilaLiitetyn reitittimen määrittämäLiitetyn reitittimen määrittämähttp:// ndasus.local ASUS

• Windows® XP ei tue ndasus.local-toimintoa. Jos käytössäsi on Windows® XP käyttöjärjestelmä, lataa laitteen etsintä -apuohjelma ASUS-web-sivustolta www.asus.com etsiäksesi EA-AC87:n IP:n. u9417_ea-ac87_qsg.indb 101 2014/8/22 17:46:55Suomi

B. Aseta TCP/IP-asetukset hakeaksesi IP-osoitteen automaattisesti.

1. Napsauta Start (Käynnistä) > Control Panel (Ohjauspaneeli)

> Network and Internet (Verkko ja Internet) > Network and Sharing Center (Verkko ja jakamiskeskus) > Manage network connections (Hallitse verkkoyhteyksiä).

2. Valitse Internet Protocol Version 4 (TCP/IPv4) (Internet-

protokolla Versio 4 (TCP/IPv4)) ja napsauta sitten Properties (Ominaisuudet).

3. Aseta valintamerkki kohtaan Obtain an IP address automati-

cally (Hae IP-osoite automaattisesti).

4. Napsauta OK, kun olet valmis.

Mac 10.5.8 A. Ota välityspalvelin pois käytöstä, jos se on otettu käyttöön.

set...) > Advanced (Lisävalinnat) -välilehteä.

2. Osoita Change Settings... (Muuta asetuksia...) Proxies

(Välityspalvelimet) -kentässä.

3. Poista protokollaluettelosta valinta FTP Proxy (FTP-välityspalvelin) ja Web Proxy

(HTTPS) (Web-välipalvelin (HTTPS)).

4. Napsauta OK, kun olet valmis.

B. Aseta TCP/IP-asetukset hakeaksesi IP-osoitteen automaattisesti.

1. Osoita Apple-kuvake

> System Preferences (Jär- jestelmäasetukset) > Network (Verkko).

2. Valitse Ethernet ja valitse Using DHCP (Käyttäen

DHCP:tä) Congure (Kytkentä) -kentässä. 3 Napsauta Apply(Käytä), kun olet valmis. u9417_ea-ac87_qsg.indb 102 2014/8/22 17:46:55Français
