ПОСІБНИК КОРИСТУВАЧА EAAC87 ASUS

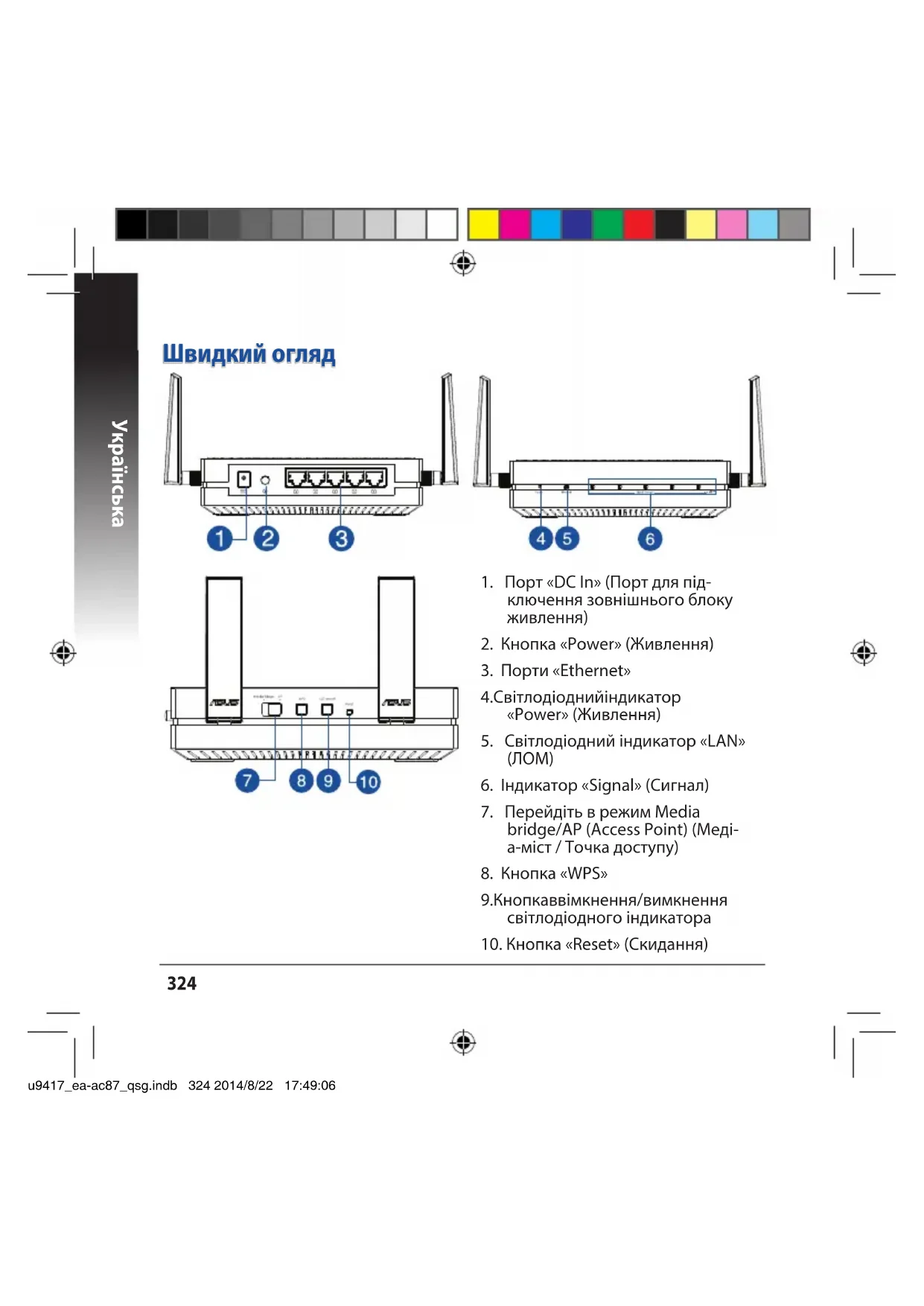

1. Порт «DC In» (Порт для під-

ключення зовнішнього блоку

2. Кнопка «Power» (Живлення)

4. Світлодіодний індикатор

5. Світлодіодний індикатор «LAN»

6. Індикатор «Signal» (Сигнал)

7. Перейдіть в режим Media

bridge/AP (Access Point) (Меді- а-міст / Точка доступу)

9. Кнопка ввімкнення/вимкнення

світлодіодного індикатора

10. Кнопка «Reset» (Скидання)

Світлодіодні індикатори Поверніть перемикач з боку пристрою EA-AC87 в бажаний режим роботи («Media Bridge» (Медіа-міст) або «Access Point» (Точка доступу)). Див. таблицю нижче, щоб підтвердити стан режиму. Режим «Media bridge» (Медіа-міст) Режим «AP» (Точка доступу) Світлодіодний

Постійно ввімкнений: живлення ввімкнено Вимкнений: живлення вимкнено Швидко блимає: скидання до налаштувань за промовчанням Повільно блимає: режим відновлення Постійно ввімкнений: живлення

Вимкнений: живлення вимкнено Швидко блимає: скидання до налашту- вань за промовчанням Повільно блимає: режим відновлення Світлодіодний індикатор «LAN»

Постійно ввімкнений: фізично підключений до локальної мережі (ЛОМ) Частота блимання: відповідно до швидкості передачі даних Постійно ввімкнений: фізично підклю- чений до локальної мережі (ЛОМ)

«Signal» (Сигнал) Світлодіодний індикатор 1 постійно вві- мкнений: мережу Wi-Fi ввімкнено Світлодіодні індикатори 1~5 постійно ввімкнені: мережу Wi-Fi ввімкнено Робота світлодіодних індикаторів

Пошук точок доступу Wi-Fi / підключення за допомогою WPS Блимають по черзі: u9417_ea-ac87_qsg.indb 325 2014/8/22 17:49:07Українська

Режим «Media bridge» (Медіа-міст) Режим «AP» (Точка доступу) Стан світлодіод- ного індикатора

ввімкнений) У таблиці нижче наведений стан світлодіодного індикатора після завантажен-

Режими роботи ASUS EA-AC87 має два режими роботи: Media Bridge (Медіа-міст) і Access Point (AP) (Точка доступу).

• Для покращення роботи бездротової мережі встановіть пристрій EA-AC87 на відстані не менше 1,5 метрів від первинної точки доступу (AP).

• Перевірте, чи перемикач на пристрої EA-AC87 встановлений правильно для підтвердження стану режиму. Режим «Media Bridge» (Медіа-міст) За промовчанням для пристрою EA-AC87 встановлений режим «Media Bridge» (Медіа-міст). У цьому режимі можна підключити пристрій Ethernet до бездро- тової домашньої мережі за допомогою бездротового маршрутизатора. Цей режим ідеально підходить для пристроїв домашнього кінотеатру, наприклад, smart TV, ТВ-приставка та медіа-програвач HD. STB (ТВ-приставка) POWER Медіа-програвач HDsmart TV (Розумне теле-бачення)u9417_ea-ac87_qsg.indb 327 2014/8/22 17:49:08Українська

Режим «Access Point» (AP) (Точка доступу) Також на пристрої EA-AC87 можна ввімкнути режим «Access Point» (AP) (Точка доступу), повернувши перемикач. Якщо в вас вже є маршрутизатор, ви може- те оновити його до останньої версії 4x4 AC1800 5Ггц Wi-Fi. u9417_ea-ac87_qsg.indb 328 2014/8/22 17:49:09Українська

Режим «Media Bridge» (Медіа-міст) Рекомендуємо підключати пристрій EA-AC87 до бездротового маршрутизато- ра, натискаючи кнопку WPS (захищене настроювання Wi-Fi). u9417_ea-ac87_qsg.indb 329 2014/8/22 17:49:09Українська

б. Натискайте кнопку WPS на пристрої EA-AC87 довше ніж 3 с, доки світлодіод- ні індикатори сигналу 1-5 не почнуть блимати по черзі. Налаштування за допомогою WPS a. Переведіть перемикач у режим Media Bridge (Медіа-міст) та підключіть адаптер живлення. u9417_ea-ac87_qsg.indb 330 2014/8/22 17:49:09Українська

ПРИМІТКА. Див. посібник користувача маршрутизатора, щоб дізнатися, де розміщена кнопка WPS. в. Натисніть кнопку WPS на маршрутизаторі. г. Дочекайтеся, доки хоча б один світлодіодний індикатор сигналу не почне горіти постійно. Це вказує на те, що вдалося підключитися до бездротової

д. За допомогою мережного кабелю з комплекту підключіть smart TV, ТВ-приставку, медіа-програвач HD чи інший пристрій Ethernet до порта LAN пристрою EA-AC87. ПРИМІТКА. Також можна підключити пристрій EA-AC87 до бездротової ме- режі за допомогою Web GUI. Подробиці див. у розділі Налаштування через веб-інтерфейс. u9417_ea-ac87_qsg.indb 331 2014/8/22 17:49:10Українська

a. Переведіть перемикач у режим Media Bridge (Медіа-міст). б. Вставте адаптер живлення та підключіть комп'ютер до порта LAN пристрою EA- AC87 за допомогою мережного кабелю з

http://ndasus.local в рядку адреси веб-переглядача. Введіть і'мя користувача та пароль за промовчанням, щоб ввійти в графічний веб-інтерфейс користувача (Web GUI) пристрою EA-AC87. г. Виконуйте подані на екрані інструкції, щоб завершити налаштування бездротового підключення. д. Переконайтеся, що світлодіодний індикатор EA-AC87 горить неперервно: це означає, що EA-AC87 успішно підключено до бездротової мережі. Налаштування через веб-інтерфейс ПРИМІТКА. Якщо ви вже використовуєте WPS для підключення пристрою, перейдіть до наступного розділу. u9417_ea-ac87_qsg.indb 332 2014/8/22 17:49:10Українська

Режим «Access Point» (AP) (Точка доступу) a. Переведіть перемикач в режим AP (Точка доступу). б. Вставте адаптер живлення та підключіться до порта LAN маршрутизатора за допомогою мережного кабелю з комплекту. в. Підключіть пристрій до мережі з назвою ASUS за промовчанням (ідентифі- катор SSID) на пристрої EA-AC87. г. Введіть http://ndasus.local в рядку адреси веб-переглядача. Введіть ім'я користувача та пароль за промовчанням: admin. д. Використовуйте Web GUI, щоб змінювати налаштування. Ви можете призна- чити новий ідентифікатор SSID та код безпеки пристрою EA-AC87. Налаштування через веб-інтерфейс

• У режимі «AP» (Точка доступу) можна підключатися до інших пристроїв, натискаючи кнопку WPS.

• Упевніться, що пристрій EA-AC87 підключений до порта LAN маршрутизато- ра, перш ніж налаштовувати його. u9417_ea-ac87_qsg.indb 333 2014/8/22 17:49:10Українська

Усунення несправностей З1: Які IP-адреса, ідентифікатор SSID, і'мя користувача та пароль встановлені для EA-AC87 за промовчанням? IP-адреса до зміни нала штуваньIP-адреса після зміни налашту

URL-адреса для ініціалі зації*Ідентифікатор SSID за промов чаннямІм'я користувача та парольРежим «Media bridge» (Меді а-міст)192.168.1.1Призначено підключеним маршрутиза торомhttp:// ndasus.localНе застосовуєтьсяім'я користувача: adminпароль: adminРежим «Access point» (Точка доступу)Призначено підключеним маршрутиза торомПризначено підключеним маршрутиза торомhttp:// ndasus.local ASUS

• ОС Windows® XP не підтримує ndasus.local. Якщо ви використовуєте ОС Windows® XP, завантажте програму для розпізнавання пристроїв з веб-сторінки ASUS www.asus.com, щоб знайти IP-адресу пристрою EA-AC87. П1: Не можу увійти до графічного інтерфейсу он-лайн, щоб конфігурувати налаштування бездротового маршрутизатора.

• Закрийте всі веб-браузери і знову запустіть браузер.

• Виконуйте нижченаведені кроки, щоб конфігурувати налаштування комп'ютера на основі його операційної системи. Windows 7 A. Якщо активований сервер proxy, вимкніть його.

1. Клацніть по Start (Пуск) > Internet Explorer, щоб запустити веб-

2. Клацніть по Tools (Знаряддя) > Internet options (Bластивості

браузeра) > панель Connections (Підключення) > LAN settings (Настройки локальної мережі).

3. На екрані Local Area Network (LAN) Settings (Налаштування

локальної мережі) зніміть "пташку" поруч із Use a proxy server for your LAN (Використовувати проксі-сервер для локальної мережі).

4. Виконавши, клацніть по OK (ОК).

Mac 10.5.8 A. Якщо активований сервер proxy, вимкніть його.

1. На панелі меню клацніть по панелі Safari (Сафарі)

> Preferences... (Уподобання...) > Advanced (Високотехнологічні).

2. Клацніть по Change Settings... (Змінити

налаштування...) у полі Proxies (Проксі).

3. У списку протоколів зніміть "пташку" з FTP Proxy

(Проксі FTP) і Web Proxy (HTTPS) (Веб-проксі).

4. Виконавши, клацніть по OK (ОК).

B. Встановіть налаштування TCP/IP, щоб автоматично отримати ІР-адресу.

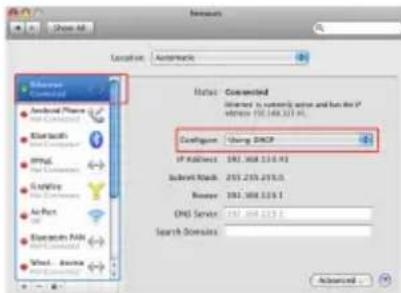

1. Клацніть по піктограмі Apple

> System Preferences (Уподобання системи)> Network

2. Виберіть Ethernet і виберіть Using DHCP

(Користування DHCP) у полі Congure (Конфігурація).

3. Виконавши, клацніть по Apply (Застосувати).

B. Встановіть налаштування TCP/IP, щоб автоматично отримати

1. Клацніть по Start (Пуск) > Control Panel (Панель керування)

> Network and Internet (Мережа й Інтернет) > Network and Sharing Center (Центр мережних підключень і спільного доступу) > Manage network connections (Керування мережними підключеннями).

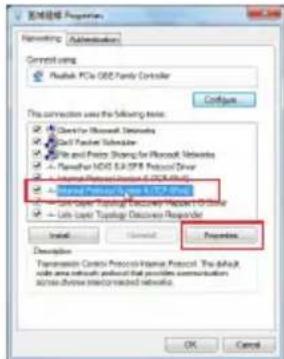

2. Виберіть Internet Protocol Version 4 (TCP/IPv4) (Протокол

Інтернету Версії 4 (TCP/IPv4), потім клацніть по Properties (Властивості).

3. Поставте позначку поруч із Obtain an IP address automatically

(Отримати ІР-адресу автоматично).

4. Виконавши, клацніть по OK (ОК).
