INSTRUKCJA OBSŁUGI EAAC87 ASUS

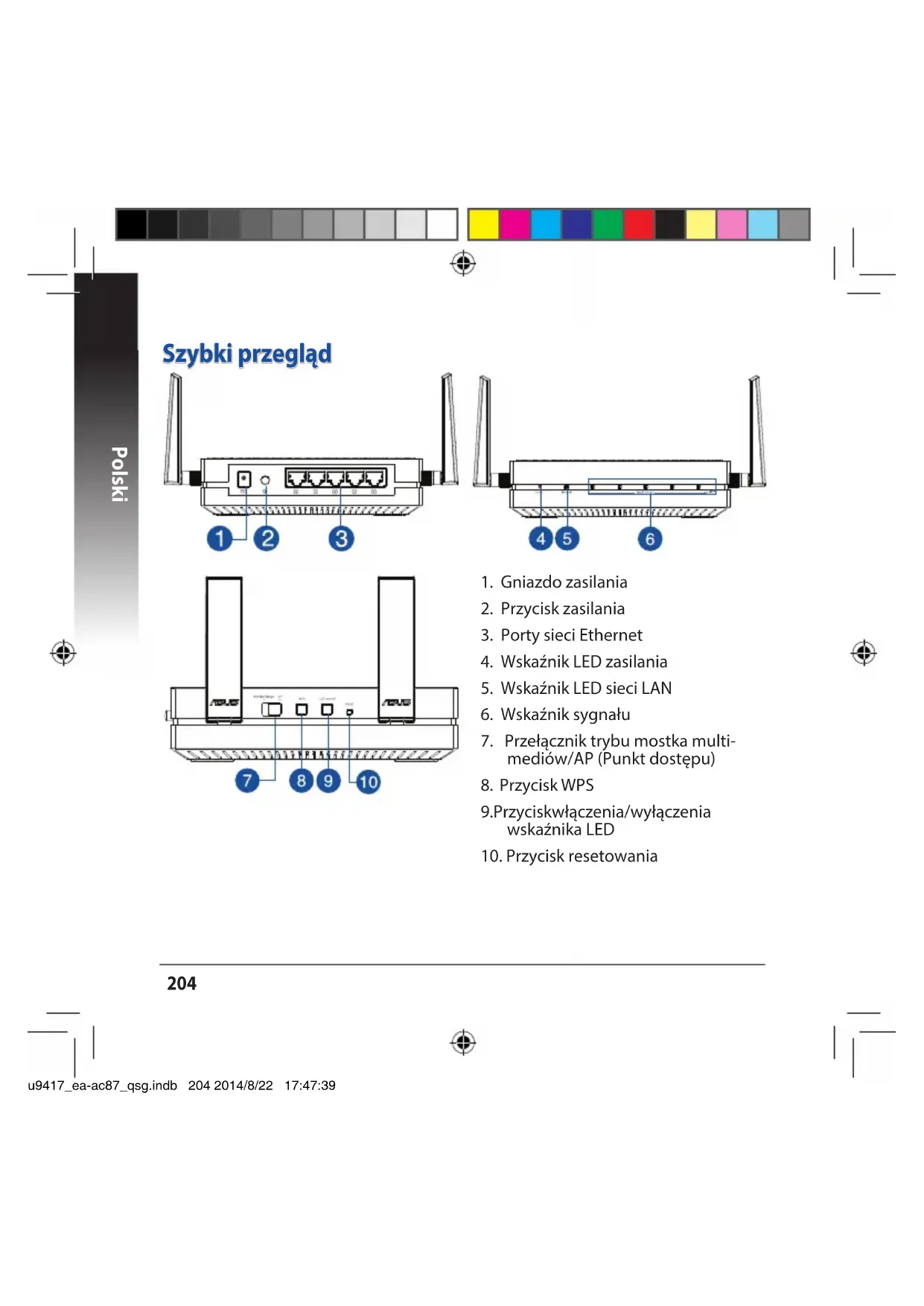

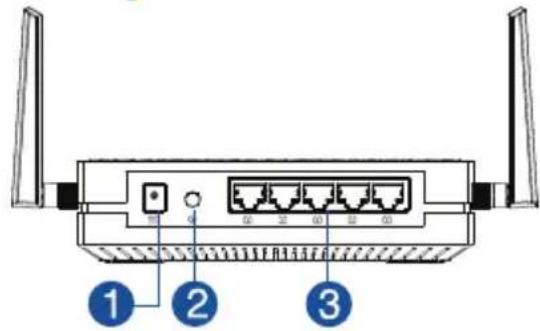

1. Gniazdo zasilania

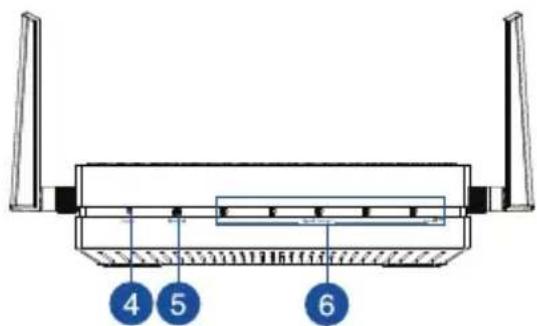

4. Wskaźnik LED zasilania

5. Wskaźnik LED sieci LAN

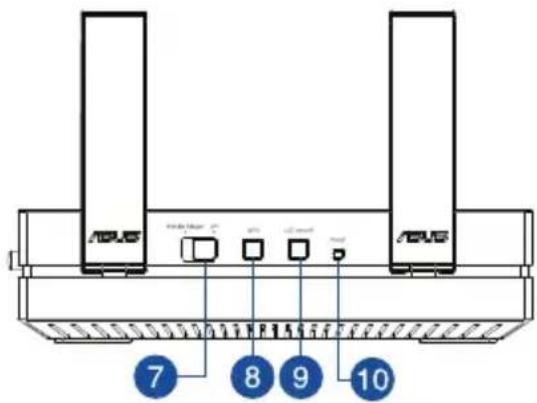

7. Przełącznik trybu mostka multi-

mediów/AP (Punkt dostępu)

9. Przycisk włączenia/wyłączenia

10. Przycisk resetowania

Wskaźniki LED Ustaw przełącznik suwakowy z boku urządzenia EA-AC87 w wybranym trybie działania (mostek multimediów lub punkt dostępu). Zapoznaj się z poniższą tabelą, aby potwierdzić stan trybu. Tryb mostka multimediów Tryb AP (Punkt dostępu) Wskaźnik LED zasilania Światło stałe: zasilanie włączone Wył.: zasilanie wyłączone Szybkie miganie: resetowanie do warto- ści domyślnych Wolne miganie: tryb naprawy Światło stałe: zasilanie włączone Wył.: zasilanie wyłączone Szybkie miganie: resetowanie do wartości domyślnych Wolne miganie: tryb naprawy Wskaźnik LED sieci LAN Światło stałe: dostępne połączenie zyczne z siecią lokalną (LAN) Częstotliwość migania: zgodna ze wskaźnikiem transmisji danych Światło stałe: dostępne połączenie zyczne z siecią lokalną (LAN) Wskaźnik sygnału Wskaźnik LED1 świeci światłem stałym: włączona sieć Wi-Fi Wskaźniki LED1–5 świecą światłem stałym: włączona sieć Wi-Fi Wskaźniki LED działania Sygnał Doskonały Dobry Słaby Wykrywanie sieci Wi-Fi/ połączenie WPS Miganie sekwencyjne: u9417_ea-ac87_qsg.indb 205 2014/8/22 17:47:39Polski

Tryb mostka multimediów Tryb AP (Punkt dostępu) Wskaźniki LED stanu (światło stałe) Poniższa tabela zawiera listę wskaźników LED stanu po ukończeniu rozruchu urządzenia. u9417_ea-ac87_qsg.indb 206 2014/8/22 17:47:40Polski

Tryby działania Urządzenie EA-AC87 rmy ASUS zapewnia dwa tryby działania: mostek multime- diów oraz punkt dostępu (AP). WAŻNE:

• W celu uzyskania najlepszego działania sieci bezprzewodowej urządzenie EA-AC87 należy umieścić w odległości co najmniej 1,5metra od nadrzędnego punktu dostępu (AP).

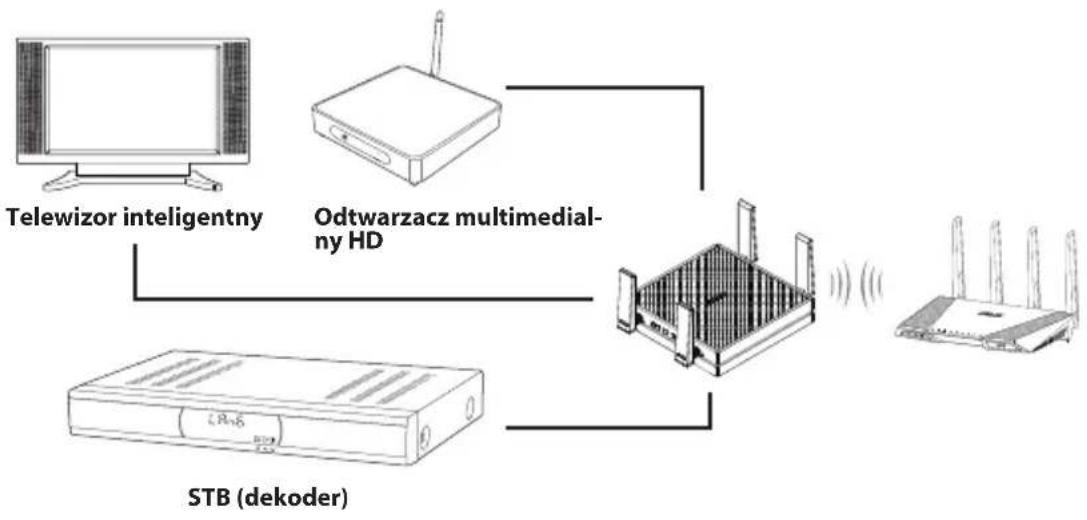

• Należy sprawdzić położenie przełącznika suwakowego z boku urządzenia EA- -AC87, aby potwierdzić stan trybu. Tryb mostka multimediów Domyślnie urządzenie EA-AC87 jest skongurowane do działania w trybie mostka multimediów. W trybie tym można za pomocą routera bezprzewodowego połą- czyć dowolne urządzenia obsługujące sieć Ethernet z domową siecią bezprzewo- dową. Tryb ten jest idealny dla urządzeń kina domowego, takich jak telewizory inteligentne, dekodery i odtwarzacze multimedialne HD. STB (dekoder) POWER Odtwarzacz multimedial-ny HDTelewizor inteligentnyu9417_ea-ac87_qsg.indb 207 2014/8/22 17:47:40Polski

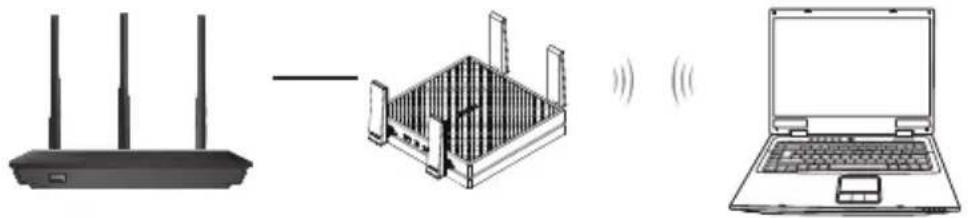

Tryb punktu dostępu (AP) Urządzenie EA-AC87 można także przełączyć w tryb punktu dostępu (AP), usta- wiając odpowiednio przełącznik suwakowy. Jeśli użytkownik ma już router, może go rozszerzyć do najnowszego standardu 4x4 AC1800 5Ghz Wi-Fi. u9417_ea-ac87_qsg.indb 208 2014/8/22 17:47:41Polski

Tryb mostka multimediów Zalecane jest połączenie urządzenia EA-AC87 z routerem bezprzewodowym przez naciśnięcie przycisku WPS (protokół Wi-Fi Protected Setup). u9417_ea-ac87_qsg.indb 209 2014/8/22 17:47:41Polski

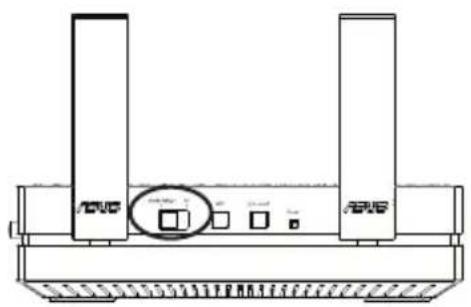

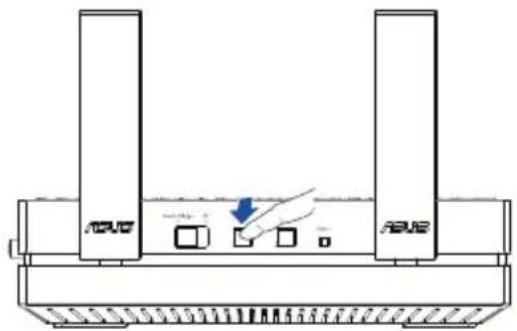

b. Naciśnij przycisk WPS na urządzeniu EA-AC87 i przytrzymaj go przez co naj- mniej trzy sekundy do momentu kolejnego zapalenia się i zgaśnięcia wskaźni- ków sygnału od LED1 do LED5 i z powrotem. Konguracja za pomocą protokołu WPS a. Ustaw przełącznik suwakowy w pozycji trybu mostka multimediów i podłącz zasilacz. u9417_ea-ac87_qsg.indb 210 2014/8/22 17:47:42Polski

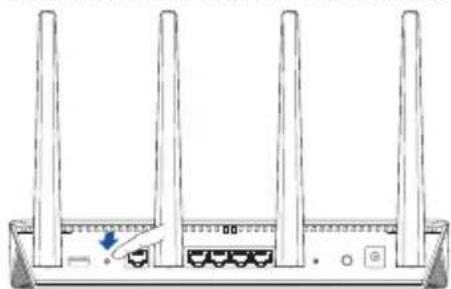

UWAGA: Informacje na temat lokalizacji przycisku WPS można znaleźć w instruk- cji obsługi routera. c. Naciśnij przycisk WPS routera. d. Poczekaj do momentu zaświecenia się światłem stałym co najmniej jednego wskaźnika LED sygnału, co oznaczać będzie pomyślne nawiązanie połączenia z siecią bezprzewodową. e. Za pomocą dołączonego kabla sieciowego podłącz telewizor inteligentny, dekoder, odtwarzacz multimedialny HD lub inne urządzenie obsługujące sieć Ethernet do portu LAN urządzenia EA-AC87. UWAGA: Urządzenie EA-AC87 można także połączyć z siecią bezprzewodową za pomocą interfejsu Web GUI. Szczegółowe informacje można znaleźć w części Konguracja za pomocą interfejsu opartego na sieci Web. u9417_ea-ac87_qsg.indb 211 2014/8/22 17:47:42Polski

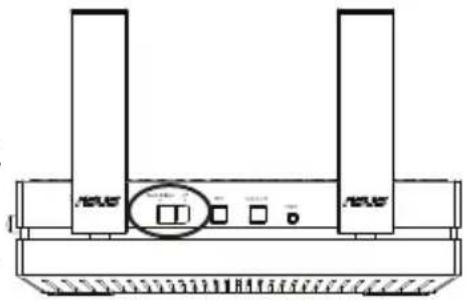

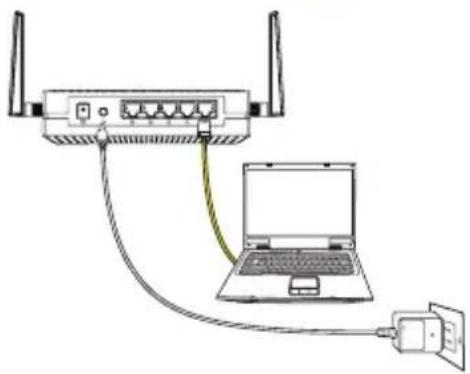

a. Ustaw przełącznik suwakowy w pozycji trybu mostka multimediów. b. Podłącz zasilacz, a następnie za pomocą dołączonego kabla sieciowego podłącz komputer do portu LAN urządzenia EA-AC87. c. W pasku adresu przeglądarki internetowej wprowadź adres http://ndasus.local. Wprowadź „admin” jako domyślną nazwę użytkownika i hasło, aby zalogować się do gracznego interfejsu użytkownika sieci Web (Web GUI) urządze- nia EA-AC87. d. Wykonaj instrukcje ekranowe w celu dokończenia ustawień połączenia bezprze- wodowego. e. Sprawdź, czy wskaźnik LED EA-AC87 świeci stałym światłem, co oznacza, że EA-AC87 został pomyślnie podłączony do sieci bez- przewodowej. Konguracja za pomocą interfejsu opartego na sieci Web UWAGA: Pomiń tę sekcję, jeśli urządzenie zostało już połączone za pomocą protokołu WPS. u9417_ea-ac87_qsg.indb 212 2014/8/22 17:47:42Polski

Tryb punktu dostępu (AP) a. Ustaw przełącznik suwakowy w pozycji trybu AP (Punkt dostępu). b. Podłącz zasilacz, a następnie podłącz dołączony kabel sieciowy do portu LAN routera. c. Połącz urządzenie z siecią o nazwie domyślnej (SSID) ASUS urządzenia EA- -AC87. d. W pasku adresu przeglądarki internetowej wprowadź adres http://ndasus. local. Wprowadź domyślną nazwę użytkownika i hasło: admin. e. Skorzystaj z interfejsu Web GUI, aby skongurować wymagane ustawienia. Możesz przypisać do urządzenia EA-AC87 nowy identykator SSID i klucz zabezpieczeń. Konguracja za pomocą interfejsu opartego na sieci Web UWAGA:

• W trybie AP (Punkt dostępu) można użyć przycisku WPS do połączenia innych urządzeń.

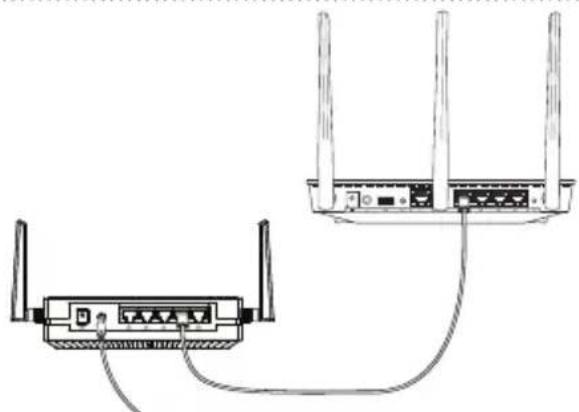

• Przed rozpoczęciem konguracji urządzenie EA-AC87 należy podłączyć do portu LAN routera. u9417_ea-ac87_qsg.indb 213 2014/8/22 17:47:43Polski

Pytanie1: Nie mogę uzyskać dostępu do sieciowego interfejsu gracznego (Web GUI) w celu skongurowania ustawień routera bezprzewodowego.

• Zamknąć wszystkie działające przeglądarki sieciowe i uruchomić ponownie.

• Wykonać poniższe czynności w celu skongurowania ustawień komputera zależnie od jego systemu operacyjnego. Windows 7 A. Wyłączyć serwer proxy jeżeli jest włączony

1. Kliknij przycisk Start > Internet Explorer w celu uruchomienia

przeglądarki internetowej.

2. Kliknij przycisk Tools (Narzędzia) > Internet options (Opcje internetowe) > zakładkę

Connections (Połączenia) > LAN settings (Ustawienia sieci LAN).

3. Na ekranie Local Area Network (LAN) Settings (Ustawienia sieci lokalnej (LAN)) odznacz

opcję Use a proxy server for your LAN (Użyj serwera proxy dla sieci LAN).

4. Po zakończeniu kliknij przycisk OK.

Wykrywanie i usuwanie usterek P1: Jaki jest domyślny adres IP, identykator SSID, nazwa logowania i hasło urządzenia EA-AC87? Adres IP przed kon guracjąAdres IP po konguracjiAdres URL konguracji*Domyślny identykator SSID Nazwa użyt kownika i hasło logowaniaTryb mostka multimediów192.168.1.1Przypisany przez podłą czony routerhttp:// ndasus.local Nd. nazwa użytkownika: adminhasło: adminTryb punktu dostępuPrzypisany przez podłą czony routerPrzypisany przez podłą czony routerhttp:// ndasus.local ASUS

• System Windows® XP nie obsługuje adresu ndasus.local. Jeśli korzystasz z systemu operacyjnego Windows® XP, pobierz narzędzie odnajdywania urządzenia z witryny rmy ASUS www.asus.com, aby znaleźć adres IP urządzenia EA-AC87. u9417_ea-ac87_qsg.indb 214 2014/8/22 17:47:43Polski

B. Skongurować ustawienia TCP/IP do automatycznego uzyskiwania adresu IP.

1. Kliknij przycisk Start > Control Panel (Panel Sterowania)

> Network and Internet (Sieć i Internet) > Network and Sharing Center (Centrum sieci i udostępniania) > Manage network connections (Zarządzaj połączeniami sieciowymi).

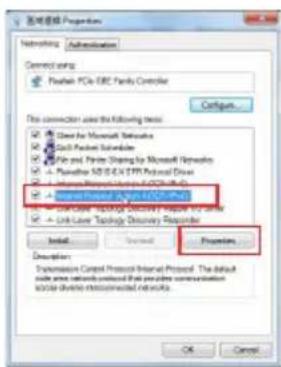

2. Zaznacz opcję Internet Protocol Version 4 (TCP/IPv4)

(Protokół internetowy w wersji 4 (TCP/IPv4)), a następnie kliknij przycisk Properties (Właściwości).

3. Zaznacz opcję Obtain an IP address automatically (Uzyskaj

adres IP automatycznie).

4. Po zakończeniu kliknij przycisk OK.

Mac 10.5.8 A. Wyłączyć serwer proxy jeżeli jest włączony.

1. W pasku menu, kliknij polecenie Safari >

Preferences... (Preferencje...) > zakładkę Advanced (Zaawansowane).

2. Kliknij przycisk Change Settings... (Zmień

ustawienia...) w polu Proxies (Proxy).

3. Na liście protokołów usuń zaznaczenie FTP Proxy

(Proxy FTP) i Web Proxy (HTTPS) (Proxy www (HTTPS)).

4. Po zakończeniu kliknij przycisk OK.

B. Skongurować ustawienia TCP/IP do automatycznego uzyskiwania adresu IP.

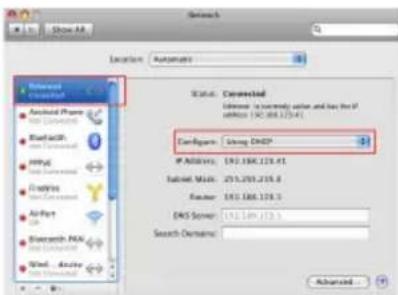

1. Kliknij ikonę Apple

> System Preferences (Preferencje systemowe) > Network (Sieć).

2. Wybierz opcję Ethernet i wybierz Using DHCP

(używając DHCP) w polu Congure (Konguruj).

3. Po zakończeniu kliknij przycisk Apply(Zastosuj).
