HASZNÁLATI ÚTMUTATÓ EAAC87 ASUS

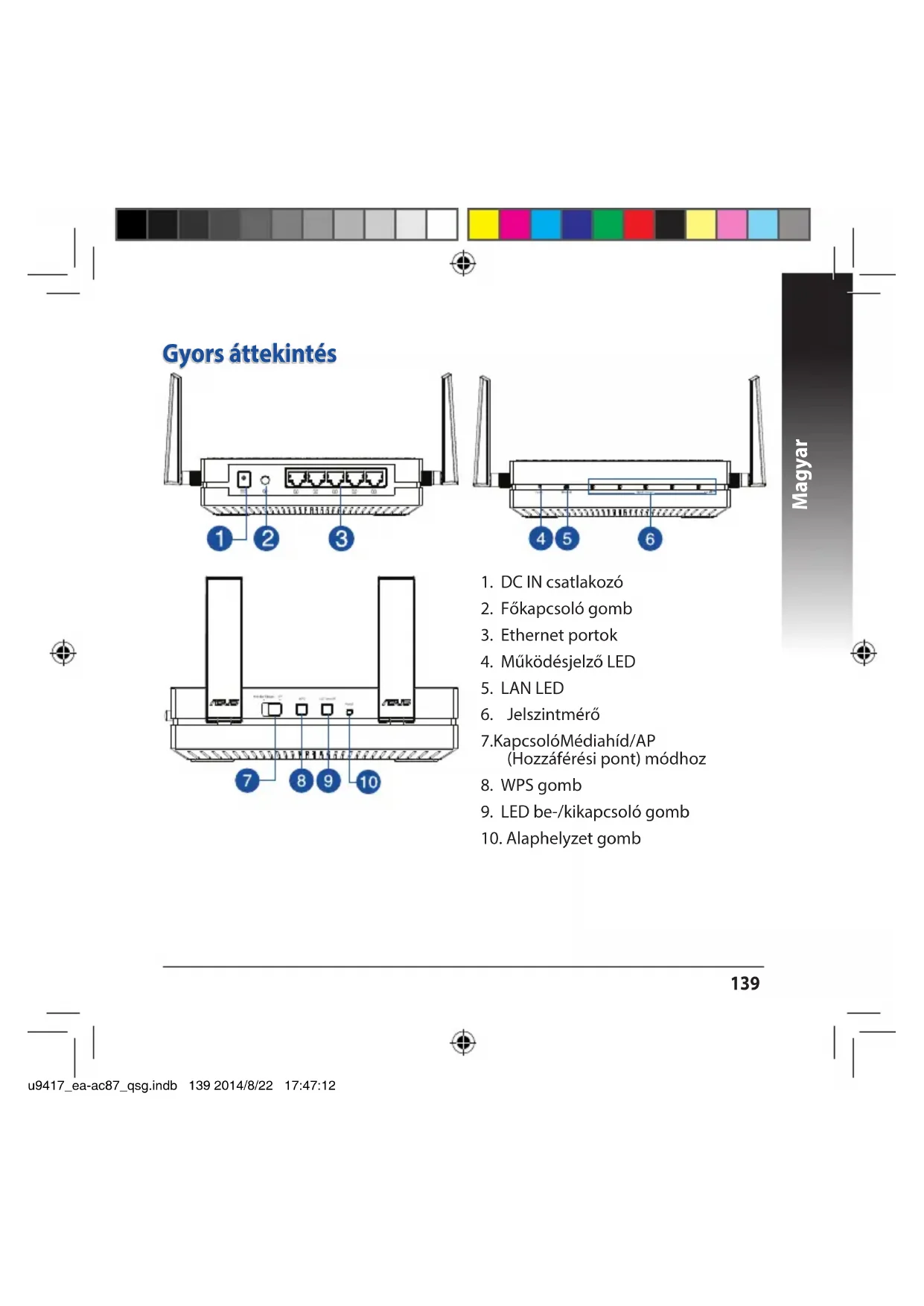

7. Kapcsoló Médiahíd/AP

(Hozzáférési pont) módhoz

9. LED be-/kikapcsoló gomb

10. Alaphelyzet gomb

LED kijelzők Tolja az EA-AC87 oldalán lévő csúszókapcsolót a kívánt üzemmód kiválasztásához (Médiahíd vgay Hozzáférési pont). Lásd az alábbi táblázat tartalmát az üzemmód állapotát illetően. Médiahíd mód AP mód Működésjelző LED Folyamatosan világít: Bekapcsolt állapot Ki: Kikapcsolt állapot Gyorsan villog: Visszaállítás alapértelmezettre Lassan villog: Mentés mód Folyamatosan világít: Bekapcsolt állapot Ki: Kikapcsolt állapot Gyorsan villog: Visszaállítás alapértelmezettre Lassan villog: Mentés mód LAN LED Folyamatosan világít: zikai kapcsolat áll fenn egy helyi hálózattal (LAN). Villogási sebesség: az adatátviteli sebességnek megfelelően Folyamatosan világít: zikai kapcsolat áll fenn egy helyi hálózattal (LAN). Jelszintmérő LED1 folyamatosan világít: Wi-Fi be LED1–5 folyamatosan világít: Wi-Fi be LED működés Jel Kiváló

Gyenge Wi-Fi helyszín felderítése / WPS kapcsolódás Oda-vissza felváltva villog: u9417_ea-ac87_qsg.indb 140 2014/8/22 17:47:12Magyar

Médiahíd mód AP mód LED állapot (Folyamatosan világít) Az alábbi táblázat felsorolja a LED állapotát az indítás végeztével. u9417_ea-ac87_qsg.indb 141 2014/8/22 17:47:13Magyar

Üzemmódok Az ASUS EA-AC87 két üzemmódban működik: Media Bridge (Médiahíd) és Access Point (AP) (Hozzáférési pont). FONTOS!

• A vezeték nélküli funkció optimális teljesítménye érdekében helyezze az EA- AC87 eszközt legalább 1,5 méter távolságra a legfelsőbb szintű elérési ponttól (AP).

• Ellenőrizze az EA-AC87 oldalán lévő csúszókapcsolót az üzemmód állapotának megállapításához. Médiahíd mód Alapértelmezésképpen az EA-AC87 médiahíd módra van állítva. Ebben a módban csatlakoztathat bármilyen Ethernettel rendelkező eszközt a vezeték nélküli otthoni hálózatához a vezeték nélküli routeren keresztül. Ez az üzemmód tökéletes az olyan házi-mozi eszközökhöz, mint az okos TV, set-top box és HD médialejátszó. STB (Set-top box) POWER HD médialejátszóokos TVu9417_ea-ac87_qsg.indb 142 2014/8/22 17:47:14Magyar

Hozzáférési pont (AP – Access point) üzemmód Az EA-AC87 eszközt hozzáférési ponttá (AP) is változtathatja a csúszókapcsoló átállításával. Ha már rendelkezik routerrel, továbbfejlesztheti a legújabb 4x4 AC1800 5Ghz Wi-Fi-re. u9417_ea-ac87_qsg.indb 143 2014/8/22 17:47:14Magyar

Médiahíd mód Javasoljuk, hogy EA-AC87 eszközét vezeték nélküli routerhez csatlakoztassa a WPS (Wi-Fi Protected Setup) gomb megnyomásával. u9417_ea-ac87_qsg.indb 144 2014/8/22 17:47:14Magyar

b. Nyomja meg a WPS gombot az EA-AC87 eszközön több mint három másodpercig, amíg a LED1–LED5 jelerősségmérők előre-hátra sorban felvillannak. Beállítás WPS segítségével a. Állítsa a csúszókapcsolót media bridge (médiahíd) módra, és dugja be a tápfeszültség adaptert. u9417_ea-ac87_qsg.indb 145 2014/8/22 17:47:15Magyar

MEGJEGYZÉS: A router WPS gombjának helyzetét illetően forduljon a router felhasználói kézikönyvéhez. c. Nyomja meg a WPS gombot a routeren. d. Várjon, amíg legalább egy LEd jelerősségmérő folyamatos fénnyel világít, ami azt jelzi, hogy az eszköz sikeresen összekapcsolódott a vezeték nélküli hálózattal. e. A mellékelt hálózati kábel segítségével csatlakoztasson okos TV-t, set-top boxot, HD médialejátszót, vagy egyéb Ethernet-eszközt az EA-AC87 LAN aljzatához. MEGJEGYZÉS: Az EA-AC87 eszközt a Web GUI segítségével is a vezeték nélküli hálózathoz csatlakoztathatja. További információkért olvassa el a következő fejezetet: Setting up via web-based interface (Beállítás a web alapú felületen keresztül). u9417_ea-ac87_qsg.indb 146 2014/8/22 17:47:15Magyar

a. Állítsa a csúszókapcsolót media bridge (médiahíd) helyzetbe. b. Dugja a tápfeszültség adaptert a konnektorba, és a mellékelt hálózati kábel segítségével kösse össze a számítógépet az EA-AC87 LAN csatlakozójával. c. A böngészőprogramban gépelje be a következő címet a címsorba: http://ndasus.local. Gépelje be az admin szót mint alapértelmezett felhasználónevet és jelszót, hogy bejelentkezzen az EA-AC87 grakus felhasználói felületére (Web GUI). d. A vezeték nélküli kapcsolat beállításának be- fejezéséhez kövesse a képernyőn megjelenő utasításokat. e. Ellenőrizze, hogy az EA-AC87 LED jelzője folyamatosan világítani kezd-e. Ha igen, ez jelzi, hogy az EA-AC87 sikeresen kapcsoló- dott a vezeték nélküli hálózathoz. Beállítás a web alapú felületen MEGJEGYZÉS: Ha már használta a WPS-t, hogy eszközéhez csatlakozzon, hagyja ki ezt a részt. u9417_ea-ac87_qsg.indb 147 2014/8/22 17:47:15Magyar

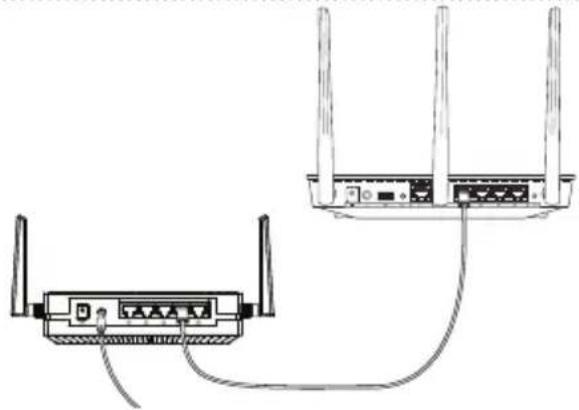

Hozzáférési pont (AP – Access point) üzemmód a. Állítsa a csúszókapcsolót AP módra. b. Dugja a tápfeszültség adaptert a konnektorba, és a mellékelt hálózati kábel segítségével kösse össze a számítógépet a router LAN csatlakozójával. c. Csatlakoztassa eszközét az EA-AC87 alapértelmezett hálózatnevéhez (SSID): ASUS. d. A böngészőprogramban gépelje be a következő címet a címsorba: http:// ndasus.local. Gépelje be az alapértelmezett felhasználónevet és jelszót: admin. admin. e. A különféle beállítások elvégzéséhez használja a web-alapú GUI-t. Az EA-AC87- hez új SSID-t és biztonsági kulcsot rendelhet. Beállítás a web alapú felületen MEGJEGYZÉS:

• AP módban a WPS gomb használatával kapcsolódhat más eszközökhöz.

• Ne feledje az EA-AC87-et egy router LAN portjához csatlakoztatni, mielőtt elvégezné a beállítását. u9417_ea-ac87_qsg.indb 148 2014/8/22 17:47:16Magyar

1. kérdés: Mi az EA-AC87 alapértelmezett IP-címe, SSID-je és

bejelentkezési jelszava? Beállítás előtti IPBeállítás utáni IP URL beállításhoz*Alapértelmezett SSID Bejelentkezési felhasználónév és jelszóMédiahíd mód

192.168.1.1A csatlakoztatott router rendeli hozzáhttp://

ndasus.local n.a. felhasználónév: adminjelszó: adminHozzáférési pont módA csatlakoztatott router rendeli hozzáA csatlakoztatott router rendeli hozzáhttp:// ndasus.local ASUS

• Ha Windows® XP operációs rendszert használ, kérjük, töltse le az eszközfelderítés segídprogramot az ASUS weboldaláról www.asus.com, amivel megkeresheti az EA-AC87 IP-címét. K1: Nem tudom elérni a web GUI-t, amivel kongurálhatnám a vezeték nélküli router beállításait.

• Zárja be az összes futó böngészőprogramot és indítsa el újra.

• Kövesse az alábbi lépéseket a számítógép beállításainak kongurálásához a rá telepített operációs rendszernek megfelelően. Windows 7 A. Tiltsa le a proxy-szervert, ha engedélyezve van.

1. Kattintson a Start > Internet Explorer elemre a

böngészőprogram indításához.

2. Kattintson a Tools (Eszközök) > Internet options

(Internetbeállítások) > Connections (Kapcsolatok) fül > LAN settings (Helyi hálózati beállítások) elemre.

3. A Local Area Network (LAN) Settings (Helyi hálózati

[LAN] beállítások) képernyőn szüntesse meg a Use a proxy server for your LAN (Proxykiszolgáló használata a helyi hálózaton) jelölőnégyzet bejelölését.

4. Kattintson az OK gombra, ha végzett.

B. Végezze el a TCP/IP beállításokat, hogy az IP-címet automatikusan lekérje.

1. Kattintson a Start > Control Panel (Vezérlőpult)

> Network and Internet (Hálózat és internet) > Network and Sharing Center (Hálózati és megosztási központ) > Manage network connections (Hálózati kapcsolatok kezelése) elemre.

2. Jelölje ki az Internet Protocol Version 4 (TCP/IPv4) (A

TCP/IP protokoll 4-es verziója (TCP/IPv4)) elemet, majd kattintson a Properties (Tulajdonságok) gombra.

3. Jelölje be az Obtain an IP address automatically (IP-

cím automatikus kérése) jelölőnégyzetet.

4. Kattintson az OK gombra, ha végzett.

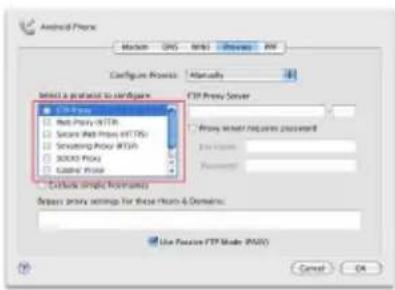

Mac 10.5.8 A. Tiltsa le a proxy-szervert, ha engedélyezve van.

1. A menüsoron kattintson a Safari > Preferences...

(Beállítások...) > Advanced (Speciális) fülre.

2. Kattintson Change Settings... (Beállítások

3. A protokoll-listán szüntesse meg az FTP Proxy és

Web Proxy (HTTPS) elemek bejelölését.

4. Kattintson az OK gombra, ha végzett.

B. Végezze el a TCP/IP beállításokat, hogy az IP- címet automatikusan lekérje.

1. Kattinson az Apple ikonra

> System Preferences (Rendszer-beállítások) > Network (Hálózat) elemre.

2. Jelölje ki az Ethernet elemet, majd a Using

DHCP (DHCP használata) elemet a Congure (Kongurálás) mezőben.

3. Kattintson az Apply(Alkalmaz) gombra, ha végzett.

4. LED indikátor napájania
