MT 100e Kit - Outils multifonctions STIGA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Outils multifonctions STIGA MT 100e Kit, moteur électrique, puissance 1000 W, longueur de la lame 30 cm, poids 3,5 kg.
Utilisation	Idéal pour l'entretien des jardins, taille des haies, coupe des bordures et des petites branches.
Maintenance et réparation	Vérifier régulièrement l'état des lames, nettoyer après chaque utilisation, affûter les lames si nécessaire.
Sécurité	Utiliser des gants de protection, ne pas utiliser sous la pluie, débrancher l'appareil lors des réparations.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, pièces de rechange disponibles.

FOIRE AUX QUESTIONS - MT 100e Kit STIGA

Comment assembler le STIGA MT 100e Kit ?

Pour assembler le STIGA MT 100e Kit, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et fixez les accessoires en suivant les étapes indiquées.

Quel type de lubrifiant dois-je utiliser pour le STIGA MT 100e Kit ?

Utilisez un lubrifiant à base d'huile approprié pour les outils de jardinage. Évitez les lubrifiants à base d'eau qui peuvent endommager le moteur.

Comment changer l'accessoire sur le STIGA MT 100e Kit ?

Pour changer l'accessoire, dévissez le bouton de verrouillage, retirez l'accessoire actuel et insérez le nouvel accessoire. Assurez-vous de bien le fixer en revissant le bouton de verrouillage.

Quels accessoires sont compatibles avec le STIGA MT 100e Kit ?

Le STIGA MT 100e Kit est compatible avec plusieurs accessoires, notamment la taille-haie, la tronçonneuse, et la débroussailleuse. Vérifiez la liste des accessoires compatibles dans le manuel d'utilisation.

Comment nettoyer le STIGA MT 100e Kit après utilisation ?

Après utilisation, débranchez l'appareil et nettoyez les accessoires avec un chiffon humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

Que faire si le STIGA MT 100e Kit ne démarre pas ?

Vérifiez d'abord que la batterie est correctement chargée. Assurez-vous également que tous les accessoires sont bien fixés. Si le problème persiste, consultez le manuel d'utilisation pour des étapes de dépannage supplémentaires.

Quelle est la durée de la batterie du STIGA MT 100e Kit ?

La durée de la batterie dépend de l'usage et de l'accessoire utilisé, mais en général, la batterie peut durer jusqu'à 60 minutes avec une charge complète.

Comment stocker le STIGA MT 100e Kit ?

Pour un stockage optimal, rangez le STIGA MT 100e Kit dans un endroit sec et frais. Retirez les accessoires et nettoyez-les avant le rangement.

Le STIGA MT 100e Kit est-il garanti ?

Oui, le STIGA MT 100e Kit est généralement accompagné d'une garantie de deux ans. Veuillez consulter les conditions de garantie dans le manuel d'utilisation pour plus de détails.

Comment obtenir des pièces de rechange pour le STIGA MT 100e Kit ?

Vous pouvez commander des pièces de rechange directement auprès de STIGA ou chez un revendeur agréé. Consultez le site web de STIGA pour plus d'informations sur les pièces disponibles.

MODE D'EMPLOI MT 100e Kit STIGA

Perche élagueuse à batterie MANUEL D'UTILISATION

ATTENTION: lire attentivement le manuel avant d'utiliser cette machine.

Obrezivač za rad na visini, s baterijskim napajanjem PRIRUČNIK ZA UPORABU

POZOR: prije uporabe stroja, pažljivo pročitajte ovaj priručnik.

[17] - Zadni rukojet

[18] VOLITELNE PRISLUSENSTVI

[19] Akumulatorová jednotka, mod.

[2] Tension et fréquence d'alimentation MAX

[3] Tension et fréquence d'alimentation

NOMINAL

[4] Vitesse maximum de la chaîne

[5] Fréquence maximum de rotation du mandrin

[6] Longueur de coupe

[7] Epaisseur de la chaîne

[8] Dents / pas du pignon de chaîne

[9] Capacité du reservoir d'huile

[10] Poids (sans batterie; sans guide-chaine et chaîne)

[11] Niveau de pression acoustique mesuré

[12] Incertitude de mesure

[13] Niveau de puissance acoustique mesuré

[14] Niveau de puissance acoustique garanti

[15] Niveau de vibrations

[16] - Poignée avant

[17] - Poignee arriere [18] ÉQUIREMENTS

[18] EQUIPEMENTS SUR DEMANDE [19] Groupe de batteries, mad.

[19] Groupe de batteries, mod. [20] Chargeur de batterie.

[20] Chargeur de batterie [21] TABLEAULDES.COM

CORRECTES ENTRE GUIDE-CHAÎNE ET CHAÎNE (Chap. 15.3)

[22] PAS

[23] GUJDE-CHAINE

[24] CHAINE

[25] Pouces / mm

[26] Longueur : Pouces / cm

[27] Largeur rainure : Pouces / mm

[28] Code

a) REMARQUE : la valeur totale déclarée des vibrations a été mesurée selon une méthode d'essai normalisée et peut être utilisée pour comparer un outillage avec un autre. La valeur totale des vibrations peut être utilisée aussi pour une évaluation préalable à l'exposition.

b) AVERTISSEMENT : l'émission de vibrations lors de l'utilisation effective de l'outillage peut différer de la valeur totale déclarée en fonction des modes d'utilisation de l'outillage. Par conséquent, il est nécessaire, pendant le travail, d'adopter les mesures de sécurité suivantes en vue de protéger l'opérateur : porter des gants durant l'utilisation, limiter les temps d'utilisation de la machine et écourter les temps pendant lesquels le levier de commande de l'accélérateur est enfoncé.

[1] HR - TEHNIČKI PODACI

6.4.1.b Controllo dell'afflusso d'olio

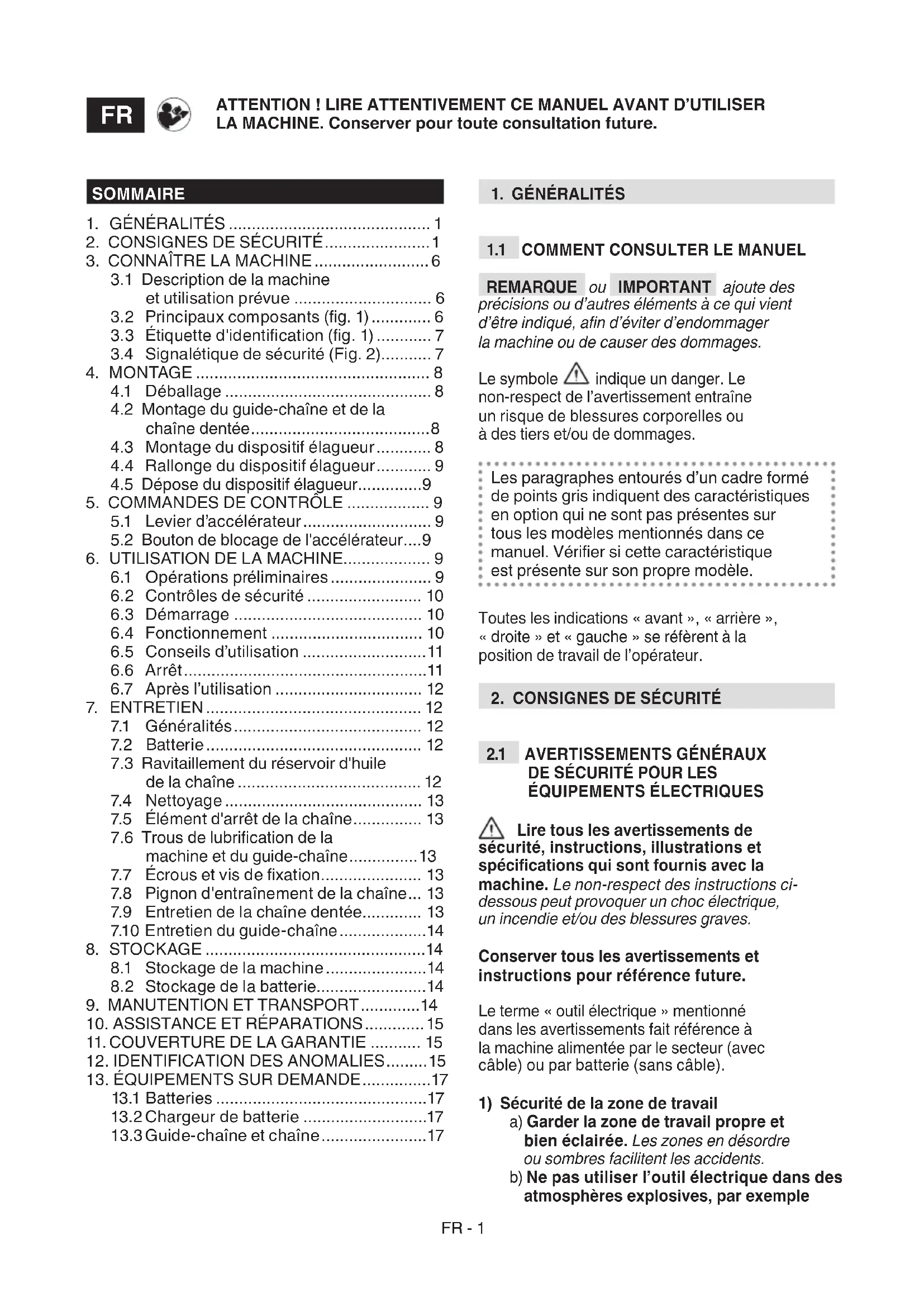

3.1 Description de la machine et utilisation prévue .... 6

3.2 Principaux composants (fig. 1) ...... 6
3.3 Étiquette d'identification (fig. 1) ...... 7
3.4 Signalétique de sécurité (Fig. 2)......7

1. MONTAGE 8

4.1 Déballage 8
4.2 Montage du guide-chaîne et de la chaîne dentée....8
4.3 Montage du dispositif élagueur...... 8
4.4 Rallonge du dispositif élagueur...... 9
4.5 Dépose du dispositif élagueur......9

1. COMMANDES DE CONTRÔLE ..... 9

5.1 Levier d'accélérateur....9
5.2 Bouton de blocage de l'accélérateur....9

1. UTILISATION DE LA MACHINE....9

6.1 Opérations préliminaires....9
6.2 Contrôles de sécurité .... 10
6.3 Démarrage 10
6.4 Fonctionnement .... 10
6.5 Conseils d'utilisation .....11
6.6 Arrêt....11
6.7 Après l'utilisation 12

1. ENTRETIEN 12

7.1 Généralités.... 12
7.2 Batterie 12
7.3 Ravitaillement du réservoir d'huile de la chaîne 12
7.4 Nettoyage 13
7.5 Élément d'arrêt de la chaîne.... 13
7.6 Trous de lubrification de la machine et du guide-chaîne....13
7.7 Écrous et vis de fixation.... 13
7.8 Pignon d'entraînement de la chaîne... 13
7.9 Entretien de la chaîne dentée.... 13
7.10 Entretien du guide-chaîne....14

1. STOCKAGE 14

8.1 Stockage de la machine .....14
8.2 Stockage de la batterie....14

1. MANUTENTION ET TRANSPORT......14

2. ASSISTANCE ET RÉPARATIONS...... 15

3. COUVERTURE DE LA GARANTIE ..... 15
4. IDENTIFICATION DES ANOMALIES......15
5. ÉQUIPEMENTS SUR DEMANDE......17

13.1 Batteries....17
13.2 Chargeur de batterie .....17
13.3 Guide-chaîne et chaîne....17

1. GÉNÉRALITÉS

1.1 COMMENT CONSULTER LE MANUEL

REMARQUE ou IMPORTANT ajoute des précisions ou d'autres éléments à ce qui vient d'être indiqué, afin d'éviter d'endommager la machine ou de causer des dommages.

Le symbole ⚠ indique un danger. Le non-respect de l'avertissement entraîne un risque de blessures corporelles ou à des tiers et/ou de dommages.

Les paragraphes entourés d'un cadre formé de points gris indiquent des caractéristiques en option qui ne sont pas présentes sur tous les modèles mentionnés dans ce manuel. Vérifier si cette caractéristique est présente sur son propre modèle.

Toutes les indications « avant », « arrière », « droite » et « gauche » se réfèrent à la position de travail de l'opérateur.

2. CONSIGNES DE SÉCURITÉ

2.1 AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ POUR LES ÉQUIPEMENTS ÉLECTRIQUES

Lire tous les avertissements de sécurité, instructions, illustrations et spécifications qui sont fournis avec la machine. Le non-respect des instructions ci-dessous peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conserver tous les avertissements et instructions pour référence future.

Le terme « outil électrique » mentionné dans les avertissements fait référence à la machine alimentée par le secteur (avec câble) ou par batterie (sans câble).

1) Sécurité de la zone de travail

a) Garder la zone de travail propre et bien éclairée. Les zones en désordre ou sombres facilitent les accidents.
b) Ne pas utiliser l'outil électrique dans des atmosphères explosives, par exemple

en présence de liquides inflammables, de gaz ou de poussière. Les équipements génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

c) Tenir les enfants et les passants à distance lors de l'utilisation d'un outil électrique. Les distractions peuvent entraîner une perte de contrôle.

2) Sécurité électrique

a) Éviter de toucher les surfaces à la masse ou à la terre comme les tuyaux, les radiateurs, les cuisines et les frigos. Le risque de choc électrique augmente si le corps est mis à la masse ou à la terre.

b) Ne pas exposer les outils électriques à la pluie ou à des environnements humides. L'eau qui pénètre dans un outil électrique augmente le risque de choc électrique.

3) Sécurité personnelle

a) Il faut être prudent, contrôler tout ce que l'on fait et faire preuve de bon sens lors de l'utilisation d'un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'un outil électrique peut provoquer des blessures graves.

b) Utiliser des équipements de protection individuelle. Toujours porter des lunettes de sécurité. L'utilisation d'équipements de protection individuelle, tels que des masques respiratoires, des chaussures antidérapantes, des casques pour la tête ou contre le bruit, réduit le risque de blessures.

c) Eviter les démarrages involontaires. Vérifier si l'appareil est éteint avant d'insérer la batterie, de saisir ou de transporter l'outil électrique. Le transport d'un outil électrique avec le doigt sur l'interrupteur ou le montage de la batterie avec l'interrupteur sur « ON » facilite les accidents.

d) Retirer chaque clé ou outil de réglage avant d'allumer l'outil électrique. Une clé ou un outil qui reste en contact avec une partie tournante de la machine peut provoquer des blessures.

e) Ne pas se pencher. Toujours rester en appui et en équilibre. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

f) Porter des vêtements adéquats. Ne pas porter de vêtements larges ni de bijoux. Garder les cheveux et les vêtements loin des pièces mobiles. Les vêtements déboutonnés, les bijoux

ou les cheveux longs peuvent rester accrochés dans les parties mobiles.

g) S'il y a des appareils à connecter à des installations d'aspiration et de collecte de poussière, vérifier s'ils sont connectés et utilisés de manière appropriée. L'utilisation de ces appareils peut réduire les risques liés à la poussière.

h) Ne pas laisser la familiarité acquise avec l'utilisation de la machine devenir de la négligence, ignorant les principes de sécurité de l'outil électrique. Une action imprudente peut provoquer des blessures graves en une fraction de seconde.

4) Utilisation et protection de l'outil électrique

a) Ne pas surcharger l'outil électrique. Utiliser l'outil électrique adapté au travail à effectuer. L'outil électrique approprié effectuera le travail mieux et en toute sécurité, à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur n'est pas en mesure de le faire démarrer ou arrêter. Un outil électrique qui ne peut pas être activé avec l'interrupteur est dangereux et doit être réparé.

c) Retirer la batterie de la machine avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil électrique. Ces mesures de prévention liées à la sécurité réduisent le risque de démarrage accidentel de l'outil électrique.

d) Ranger les outils électriques inutilisés hors de portée des enfants et ne pas permettre à des personnes qui ne connaissent pas l'outil et ces instructions-d'utiliser la machine. Les outils électriques sont dangereux entre les mains d'utilisateurs inexpérimentés.

e) Prendre soin de l'entretien des outils électriques et des accessoires. Vérifier le désalignement ou le mauvais raccordement des pièces mobiles, la présence de pièces cassées et toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommage, l'outil électrique doit être réparé avant de l'utiliser. De nombreux accidents sont causés par un mauvais entretien.

f) Les organes de coupe doivent toujours être propres et affilés. Un entretien adéquat des organes de coupe, avec les parties tranchantes bien affûtées, permet de mieux les contrôler et d'éviter les grippages.

g) Utiliser l'outil électrique et ses accessoires conformément aux

instructions fournies, en fonction des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil électrique pour des opérations autres que celles envisagées peut entraîner des situations dangereuses.

h) Garder les poignées et les surfaces de préhension sèches et propres, sans traces d'huile ni de graisse. Si les poignées et les surfaces de préhension sont glissantes, elles ne permettront pas de manipuler et de contrôler l'outil en toute sécurité dans des situations inattendues.

6) Utilisation et précautions d'emploi des outils à batterie

IMPORTANT Les consignes de sécurité suivantes complètent les prescriptions de sécurité figurant dans la notice de la batterie et du chargeur de batterie jointe à la machine.

a) Pour charger la batterie, utiliser uniquement des chargeurs de batterie recommandés par le fabricant. Un chargeur adapté à un type de batterie peut créer un risque d'incendie, de choc électrique, de surchauffe ou de fuite de liquide corrosif de batterie lorsqu'il est utilisé avec une autre batterie.

b) Utiliser uniquement les batteries spécifiques prévues pour cet outil. L'utilisation de toute autre batterie peut entraîner un risque de blessure et d'incendie.

c) Lorsque la batterie n'est pas utilisée, elle doit être tenue à l'écart d'autres objets métalliques tels que des agrafes, des pièces de monnaie, des clés, des clous, des vis ou d'autres petits objets métalliques qui pourraient provoquer un court-circuit des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des combustions ou des incendies.

d) Une batterie défectueuse peut provoquer une fuite de liquide. Éviter tout contact avec le liquide. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter également un médecin. Une fuite de liquide de la batterie peut provoquer une irritation cutanée ou des brûlures.

e) Ne pas utiliser une batterie ou un outil endommagé ou modifié. Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.

f) Ne pas exposer la batterie ou l'outil au feu ou à une température excessive. L'exposition au feu ou à des températures supérieures à 130 °C peut provoquer une explosion.

g) Recharger uniquement à température ambiante, entre 0 °C et +45 °C. Ne pas charger la batterie ou l'outil en dehors de cette plage de température. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

h) Avant d'insérer la batterie, s'assurer que l'appareil est éteint. Monter une batterie dans un appareil électrique allumé peut provoquer des incendies.

i) Contrôler si l'accumulateur est en bon état et s'il n'a pas de signes d'endommagement. Ne pas utiliser la machine avec un accumulateur endommagé ou usé.

7) Assistance

a) Faire réparer l'outil électrique par du personnel qualifié, en utilisant uniquement des pièces de rechange d'origine. Cela permet de garantir la sécurité de l'outil électrique.

b) Ne pas effectuer des réparations sur la batterie. Les activités de réparation doivent être effectuées par le fabricant ou par un centre d'assistance spécialisé.

2.2 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AUX SCIES À CHAÎNE ET AUX SCIES À CHAÎNE ÉLECTRIQUES

- Maintenir toutes les parties du corps éloignées de la chaîne dentée tandis que la scie à chaîne est en fonctionnement. Avant de démarrer la scie à chaîne, s'assurer que la chaîne dentée n'est pas en contact avec quelqu'un. Un instant d'inattention pendant qu'on utilise les scies à chaîne peut provoquer que les vêtements ou le corps restent accrochés à la chaîne dentée.

- La main droite doit saisir toujours la poignée arrière et la main gauche la poignée avant. Il ne faut jamais inverser les mains pendant qu'on soutient la scie à chaîne car le risque d'accidents pour la personne augmente.

- Saisir l'outil électrique uniquement par les surfaces isolées des poignées, car la chaîne dentée pourrait entrer en contact avec des câbles cachés. Le contact de la chaîne dentée avec un câble sous tension peut mettre sous tension les parties métalliques de l'outil et provoquer un choc électrique pour l'opérateur.

• Porter des lunettes de sécurité et une protection acoustique. Il est recommandé d'utiliser d'autres équipements de protection pour la tête, les mains et les pieds. Le fait de porter des vêtements de protection adéquats réduira les accidents sur le corps provoqués par des copeaux qui volent de même que le contact accidentel avec la scie dentée.
• Ne pas utiliser une scie à chaîne sur un arbre. L'actionnement d'une scie à chaîne pendant qu'on est sur un arbre peut provoquer des blessures sur le corps.
• Maintenir toujours un bon point d'appui du pied et faire fonctionner la scie à chaîne uniquement lorsqu'on est sur une surface fixe, sûre et nivelée. Les surfaces glissantes ou instables, telles que les échelles, peuvent provoquer une perte de l'équilibre ou du contrôle de la scie à chaîne.
• Lorsqu'on coupe une branche qui est tendue, il faut faire attention au risque d'un contrecoup. Lorsque la tension des fibres de bois se relâche, la branche chargée avec l'effet de retour peut frapper l'opérateur et/ou projeter la scie à chaîne hors contrôle.
• Agir avec la plus grande précaution lorsqu'on coupe du buisson et des arbustes jeunes. Les matériaux minces peuvent s'encastrer dans la chaîne dentée et être projetés dans votre direction et/ou en vous faisant perdre l'équilibre.
• Transporter la scie à chaîne par la poignée avant lorsqu'elle est éteinte en la maintenant éloignée de votre corps. Lorsque la scie à chaîne est transportée ou rangée il faut mettre toujours la protection du guide-chaîne. Manipuler correctement la scie à chaîne réduira la probabilité de contact accidentel avec la chaîne dentée mobile.
• Respecter les instructions correspondantes à la lubrification, la tension de la chaîne et les accessoires de rechange. Une chaîne dont la tension et la lubrification ne sont pas correctes peut augmenter le risque de contrecoup.
• Garder les poignées sèches, propres et sans traces d'huile ni de graisse. Les poignées graissées ou huileuses sont glissantes, provoquant ainsi une perte de contrôle.
• Couper uniquement le bois. Ne pas employer la scie à chaîne pour des utilisations non prévues. Par exemple : ne pas utiliser la scie à chaîne pour couper des matériaux plastiques, des matériaux de construction ou des matériaux qui ne sont pas en bois. L'utilisation de la scie à chaîne pour des opérations différentes de celles prévues peut entraîner des situations de danger.

- La réglementation locale peut fixer un âge minimum pour l'utilisateur.

En cas de casse ou d'accident pendant le travail, arrêter immédiatement le moteur et éloigner la machine afin de ne pas causer de dommages supplémentaires. En cas d'accidents entraînant des blessures corporelles ou dommages à des tiers, activer immédiatement les procédures de premiers secours les plus adéquates à la situation en cours et contacter un établissement de santé pour recevoir les soins nécessaires. Retirer soigneusement tous les débris qui, s'ils sont ignorés, pourraient causer des dommages ou des blessures aux personnes ou aux animaux.

L'exposition prolongée aux vibrations peut causer des lésions et des troubles neuro-vasculaires (connus aussi comme « phénomène de Raynaud » ou « main blanche »), spécialement aux personnes qui souffrent de troubles de la circulation. Les symptômes peuvent concerner les mains, les poignets et les doigts, ils se manifestent par une perte de sensibilité, engourdissement, démangeaison, douleur, décoloration, ou modifications structurelles de la peau. Ces effets peuvent être amplifiés par les basses températures de l'environnement et/ou par une prise excessive sur les poignées. Quand ces symptômes se présentent, il faut réduire les temps d'utilisation de la machine et consulter un médecin.

• Il faut faire des pauses et changer la position de travail régulièrement.
• L'entretien inapproprié, l'utilisation de pièces de rechange non-conformes ou la modification des dispositifs de sécurité peut causer des dommages au dispositif et de graves lésions à l'utilisateur.
• Effectuer les opérations de nettoyage et d'entretien avant de ranger la machine après l'avoir utilisée.
• Si la machine a subi un coup ou une chute, vérifier si elle est en bon état avant de la démarrer.
• Retirer les morceaux de branches.
• Faire très attention aux branches qui, une fois coupées peuvent frapper l'utilisateur et celles qui, tombés par terre, peuvent subir un contrecoup.

2.3 CAUSES DU CONTRECOUP ET PRÉVENTION POUR L'OPÉRATEUR

Un contrecoup peut se produire lorsque la pointe ou l'extrémité du guide-chaîne touche un objet ou lorsque le bois se renferme sur soi en serrant la chaîne dentée dans la section de coupe.

Le contact de l'extrémité peut, dans certains cas, provoquer brusquement une réaction inverse, en poussant le guide-barre vers le haut et à l'arrière vers l'opérateur.

Le serrage de la chaîne dentée sur la partie supérieure du guide-chaîne peut pousser rapidement la chaîne dentée à l'arrière vers l'opérateur.

L'une ou l'autre de ces réactions peut causer une perte de contrôle de la scie, en provoquant ainsi un grave accident pour la personne. Il ne faut pas compter exclusivement sur les dispositifs de sécurité intégrés dans la scie.

Il convient à L'utilisateur d'une scie à chaîne de prendre des mesures différentes pour éliminer des risques d'accident ou de blessure pendant le tronçonnage. Le contrecoup est le résultat d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et il peut être évité en prenant les précautions appropriées spécifiées ci-après :

• Soutenir la scie fermement et avec les deux mains, les pouces et les doigts autour des poignées, et mettre le corps et les bras dans une position permettant de résister aux forces de contrecoup. Les forces de contrecoup peuvent être contrôlées par l'opérateur si les précautions du cas sont prises. Ne pas laisser partir la scie à chaîne.
• Ne pas tendre les bras trop loin ni ne couper au-dessus de la hauteur de l'épaule. Cette action contribue à éviter les contacts involontaires avec les extrémités et elle permet un meilleur contrôle de la scie à chaîne dans des situations imprévues.
• Utiliser uniquement les guide-chaîne et les chaînes spécifiées par le fabricant. Des guides et des chaînes de rechange inappropriés peuvent entraîner une rupture de la chaîne et/ou des contrecoups.
• Respecter les instructions du fabricant concernant l'affûtage et l'entretien de la scie à chaîne. Une diminution du niveau de la profondeur peut entraîner une augmentation des contrecoups.

- Techniques d'utilisation de la scie à chaîne électrique (alimentation par batterie) Observer toujours les avertissements de sécurité et exécuter les techniques de coupe les plus adéquates au type de travail à réaliser, selon les indications et les exemples indiqués dans le manuel d'utilisation.

- Manutention de la scie à chaîne électrique (alimentation par batterie) en sécurité

Chaque fois qu'il est nécessaire de déplacer ou de transporter la machine, il faut :

• couper le moteur, attendre l'arrêt de la chaîne et débrancher la machine du réseau électrique (déposer la batterie de son logement) ;
• appliquer la protection du guide-chaîne ;
• saisir la machine uniquement par les poignées et orienter le guide-chaîne dans le sens opposé au sens de marche.

Lorsque la machine est transportée dans un camion il faut la placer de façon à ce qu'elle ne constitue pas de danger pour personne et la bloquer solidement.

- Recommandations pour les débutants

Avant de réaliser un travail d'abattage ou d'ébranchage pour la première fois, il est convenable :

• d'avoir suivi une formation spécifique sur l'utilisation de ce type d'outil ;
• d'avoir lu soigneusement les avertissements de sécurité et les instructions d'utilisation contenues dans ce manuel ;
  – de s'exercer avec les bûches placées au sol ou fixées sur des chevalets, de façon à s'y connaître en l'utilisation de la machine et les techniques de coupe les plus appropriées.

2.4 PROTECTION DE L'ENVIRONNEMENT

• Pendant le travail, une certaine quantité d'huile, nécessaire à la lubrification de la chaîne, est dispersée dans l'environnement ; pour cette raison, utiliser uniquement des huiles biodégradables, spécifiques pour cette utilisation. L'utilisation d'huile minérale ou d'huile pour moteur entraîne de graves dommages à l'environnement.
• Suivre scrupuleusement les normes locales pour l'élimination des emballages, des pièces détériorées ou de tout élément ayant un effet important sur l'environnement ; ces déchets ne doivent pas être jetés à la poubelle, mais doivent être séparés et confiés aux centres de collecte prévus, qui procéderont au recyclage des matériaux.
• Suivre scrupuleusement les normes locales pour l'élimination des déchets
• Au moment de la mise hors service, ne pas jeter la machine dans l'environnement, mais la livrer à un centre de collecte en suivant les normes locales en vigueur.

Ne pas jeter les équipements électriques dans les déchets ménagers. Selon la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques et son application

conformément aux normes nationales, les

équipements électriques usés doivent être collectés séparément, afin d'être réutilisés de façon éco-compatible. Si les équipements électriques sont jetés dans une décharge ou dans un terrain vague, des substances nocives peuvent atteindre la nappe d'eau souterraine et entrer dans la chaîne alimentaire, nuisant à votre santé et à votre bien-être. Pour des informations plus approfondies sur l'élimination de ce produit, contacter l'autorité compétente pour l'élimination des déchets ménagers ou votre concessionnaire.

Li-ion

Éliminer la batterie en fin de vie tout en respectant notre environnement. La batterie contient du matériel qui est dangereux pour vous et pour l'environnement. Celle-ci doit être retirée et éliminée séparément dans une structure qui accepte les batteries au lithium-ion.

Le tri différentiel des produits et emballages usagés permet le recyclage des matériaux et leur réutilisation. La réutilisation des matériaux recyclés nous aide à empêcher la pollution de l'environnement et à réduire la demande de matières premières.

3. CONNAÎTRE LA MACHINE

3.1 DESCRIPTION DE LA MACHINE ET UTILISATION PRÉVUE

Cette machine est un équipement forestier et plus précisément un dispositif élagueur alimenté par batterie.

La machine se compose essentiellement d'un moteur alimenté par une batterie et d'un guide-chaîne qui sert à transmettre le mouvement du moteur à la chaîne dentée qui est vraiment la scie.

L'opérateur soutient la machine des deux mains, en utilisant les poignées avant et arrière, et il peut actionner les commandes principales en se maintenant toujours à une distance de sécurité de l'organe de coupe.

3.1.1 Utilisation prévue

Cette machine a été conçue et fabriquée pour :

– l'ébranchage d'arbres de dimensions comparées avec la longueur du guide-chaîne ou d'objets en bois ayant les mêmes caractéristiques ;

- être utilisée par un seul opérateur.

3.1.2 Mauvaise utilisation

Tout usage autre que ceux cités ci-dessus peut se révéler dangereux et nuire aux personnes et/ou aux choses. Font partie de l'usage impropre (à titre d'exemple, mais pas seulement) :

• régulariser des haies ;
• réaliser des entailles ;
• couper des plate-formes, des caisses et des emballages en général ;
  – couper des meubles ou d'autres objets pouvant contenir des clous, des vis ou tout autre type de composants métalliques ;
  – effectuer des travaux de boucherie ;
• utiliser la machine pour couper des matériaux qui ne sont pas en bois (des matériaux plastiques, des matériaux de construction) ;
• utiliser la machine comme levier pour soulever, déplacer ou casser des objets ;
• utiliser la machine bloquée sur des supports fixes ;
• utiliser des organes de coupe autres que ceux mentionnés dans le tableau
  « Données techniques ». Danger de blessures sérieuses et de lésions.
• Utiliser la machine par plus d'une personne.

IMPORTANT L'usage impropre de la machine implique la déchéance de la garantie et dégage le fabricant de toute responsabilité, en reportant sur l'utilisateur tous les frais dérivants de dommages ou de lésions corporelles à l'utilisateur ou à des tiers.

3.1.3 Type d'utilisateur

Cette machine est destinée à être utilisée par des particuliers, à savoir des opérateurs non professionnels. Cette machine est destinée à un « usage amateur ».

3.2 PRINCIPAUX COMPOSANTS (fig. 1)

A. Moteur : il entraîne l'organe de coupe.
B. Tige de commande : ce sont les commandes principales d'accélération.
C. Poignée arrière : poignée de support située à l'arrière de la tige de commande.
D. Poignée avant : poignée de support située sur la tige de commande.
E. Dispositif élagueur : dispositif prévu pour l'ébranchage et l'émondage d'arbres.
F. Harnais : ceinture en tissu qui, en passant sur l'épaule, aide à soutenir le poids de la machine pendant le travail.
G. Guide-chaîne : il soutient et guide la chaîne dentée.
H. Chaîne dentée : élément prévu pour la coupe, constitué de maillons d'entraînement fournis de petites lames

appelées « dents » et de raccordements latéraux maintenus ensemble par rivets.

I. Élément d'arrêt de la chaîne : dispositif de sécurité qui empêche des mouvements incontrôlés de la chaîne dentée en cas de rupture ou de desserrage.
J. Protection du guide-chaîne : dispositif de couverture de la scie à chaîne sur le guide-chaîne à utiliser pendant la manutention, le transport ou l'entreposage de la machine.
K. Batterie : (si non fournie avec la machine, voir chap. 13 « équipements à la demande ») dispositif qui fournit du courant électrique à l'outil ; ses caractéristiques et ses règles d'utilisation sont décrites dans un manuel spécifique.
L. Chargeur de batterie (si non fournie avec la machine, voir chap. 13 « équipements sur demande ») : appareil utilisé pour recharger la batterie ; ses caractéristiques et ses règles d'utilisation sont décrites dans un manuel spécifique.

3.3 ÉTIQUETTE D'IDENTIFICATION (fig. 1)

1. Niveau de puissance sonore
2. Marque de conformité
3. Mois/année de fabrication
4. Type de machine
5. Numéro de série
6. Nom et adresse du fabricant
7. Code article
8. Tension et fréquence d'alimentation
9. Vitesse de la chaîne

Transcrire les données d'identification de la machine dans les espaces prévus à cet effet sur l'étiquette apposée à l'arrière de la couverture.

IMPORTANT Utiliser les données d'identification figurant sur l'étiquette d'identification du produit pour tout contact avec l'atelier autorisé.

IMPORTANT L'exemple de la déclaration de conformité se trouve dans les dernières pages du manuel.

3.4 SIGNALÉTIQUE DE SÉCURITÉ (Fig. 2)

Divers symboles sont apposés sur la machine. Signification des symboles :

ATTENTION! DANGER!

Cette machine, si elle n'est pas utilisée correctement, peut être dangereuse pour vous-même et pour les autres.

DANGER DE PROJECTIONS!

Faire attention aux possibles projections de matériel, causées par l'organe de coupe, qui pourraient causer de lésions graves à personnes ou aux objets.

ATTENTION ! Lire le manuel d'utilisation avant d'utiliser la machine.

Porter des lunettes de protection.

Porter des protecteurs auditifs.

Porter le casque de protection.

Porter des gants antidérapants.

Porter des chaussures antidérapantes !

Ne pas exposer à la pluie (ou à l'humidité)

DANGER ! Électrocution.

Garder une distance d'au moins 15 m des câbles des lignes aériennes.

Éloigner les personnes et les animaux domestiques à 15 m au moins pendant l'utilisation de la machine !

Déposer la batterie avant d'effectuer tout contrôle, tout nettoyage ou toute intervention d'entretien/réglage sur la machine.

IMPORTANT Les étiquettes autocollantes abîmées ou devenues illisibles doivent être remplacées. Demander de nouvelles étiquettes à son centre d'assistance agréé.

4. MONTAGE

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

Pour des raisons de stockage et de transport, certains éléments de la machine peuvent ne pas être assemblés directement en usine mais doivent être montés après déballage. Pour leur montage, suivre les consignes suivantes.

⚠️ Le déballage et la fin du montage doivent avoir lieu sur une surface plane et solide, avec un espace suffisant pour la manutention de la machine et des emballages et en utilisant toujours des outils appropriés. Ne pas utiliser la machine avant d'avoir terminé les opérations indiquées à la section MONTAGE.

4.1 DÉBALLAGE

1. Ouvrir l'emballage avec attention en veillant à ne pas perdre de composants.
2. Consulter la documentation incluse dans la boîte, y compris ce mode d'emploi.
3. Retirer tous les composants non montés de la boîte.
4. Enlever la machine de la boîte.
5. Éliminer la boîte et les emballages en respectant les réglementations locales.

4.2 MONTAGE DU GUIDE-CHAÎNE ET DE LA CHAÎNE DENTÉE

Porter toujours des gants de travail robustes pour manipuler le guide-chaîne et la chaîne. Faire très attention lors du montage du guide-chaîne et de la chaîne pour ne pas compromettre la sécurité et l'efficacité de la machine ; en cas de doutes, contacter votre concessionnaire.

Avant d'effectuer le montage, vérifier que la batterie n'est pas installée dans son logement.

1. Dévisser la poignée (Fig. 3.A) et déposer le carter de la chaîne (Fig. 3.B), pour accéder au pignon d'entraînement et au logement du guide-chaîne.
2. Monter le guide-chaîne (Fig. 4.A) en insérant le goujon (Fig. 4.B) dans la rainure (Fig. 4.C) et en la poussant vers la partie arrière du corps de la machine.
3. Monter la chaîne autour du pignon d'entraînement (Fig. 5.A) et au long des guides du guide-chaîne, en faisant attention à respecter le sens de glissement (Fig. 5.B).

Sens de glissement de la chaîne

Si la pointe du guide-chaîne est munie de pignon de renvoi, veiller à ce que les maillons d'entraînement de la chaîne s'introduisent renvoi dans les logements du pignon (Fig. 6.).

1. Vérifier si le goujon du tendeur de chaîne (Fig. 5.C) est correctement inséré dans le trou correspondant du guide-chaîne ; dans le cas contraire, agir convenablement sur la vis du tendeur de chaîne (Fig. 5.D), jusqu'à l'insertion complète du goujon.

2. Remonter le carter, sans serrer poignée la poignée.

3. Agir convenablement sur la vis du tendeur de chaîne (Fig. 5.D) jusqu'à obtenir la tension correcte de la chaîne (Fig. 7).

4. Maintenir le guide-chaîne soulevé et serrer à fond la poignée du carter (Fig. 8.A).

4.2.1 Contrôle de la tension de la chaîne

Contrôler la tension de la chaîne. La tension est correcte lorsque, en saisissant la chaîne à la moitié du guide-chaîne, les maillons d'entraînement ne sortent pas du guide (Fig. 7).

4.3 MONTAGE DU DISPOSITIF ÉLAGUEUR

Avant d'effectuer le montage, vérifier que la batterie n'est pas installée dans son logement.

1. Insérer le dispositif élagueur (Fig. 9.A) sur la tige de commande (Fig. 9.B) jusqu'à ce que les goupilles d'arrêt (Fig. 9.C) s'insèrent à pression dans le trou de la tige (Fig. 9.D). L'insertion est complète lorsque les goupilles sortent complètement du trou.

2. Fermer le levier de blocage (Fig. 9.E).

Contrôler périodiquement les raccords pour vérifier s'ils sont bien serrés.

4.4 RALLONGE DU DISPOSITIF ÉLAGUEUR

1. Ouvrir le levier de blocage (Fig. 10.A).
2. tirer ou pousser la tige (Fig. 10.B) jusqu'à obtenir la longueur désirée ;
3. Fermer le levier de blocage (Fig. 10.A).

Contrôler périodiquement les raccords pour vérifier s'ils sont bien serrés.

4.5 DÉPOSE DU DISPOSITIF ÉLAGUEUR

⚠ Laisser refroidir le moteur avant de déposer le dispositif taille-haie.

Pour déposer le dispositif élagueur (Fig. 9.A) :
1. Appuyer la tige de commande (Fig. 9.B) au sol.
2. Ouvrir le levier de blocage (Fig. 9.E).
3. Appuyer sur les goupilles d'arrêt (Fig. 9.C) et les détacher du trou de la tige (Fig. 9.D).
4. Démonter le dispositif élagueur.

5. COMMANDES DE CONTRÔLE

5.1 LEVIER D'ACCÉLÉRATEUR

Le levier de la commande d'accélérateur (Fig. 11.A) permet d'actionner l'organe de coupe.

L'actionnement du levier de la commande d'accélérateur (Fig. 11.A) n'est possible que si le bouton de blocage de l'accélérateur est pressé (Fig. 11.B).

5.2 BOUTON DE BLOCAGE DE L'ACCÉLÉRATEUR

Le bouton de blocage de l'accélérateur (Fig. 11.B) permet l'actionnement du levier de commande accélérateur (Fig. 11.A).

6. UTILISATION DE LA MACHINE

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

6.1 OPÉRATIONS PRÉLIMINAIRES

Placer la machine en position horizontale et bien en appui sur le sol.

6.1.1 Contrôle et recharge de la batterie (Fig. 12)

Avant chaque utilisation, vérifier l'état de charge de la batterie en suivant les instructions de la notice de la batterie.

6.1.2 Utilisation du harnais

Vérifier fréquemment l'efficacité du décrochage rapide pour permettre de libérer rapidement la machine des sangles en cas de danger.

Le harnais doit être porté avant d'accrocher la machine à la fixation prévue et la sangle doit être réglée en fonction de la hauteur et de la corpulence de l'opérateur. - La sangle (Fig. 13.A) doit passer par-dessus l'épaule gauche, vers le côté droit. - Accrocher le mousqueton (Fig. 13.B) à la fixation correspondante placée sur la tige de commande. - Si nécessaire, décrocher la boucle à clip (Fig. 13.C) pour détacher la machine du harnais.

6.1.3 Ravitaillement d'huile pour la lubrification de la chaîne

Avant d'utiliser la machine ravitailler l'huile pour la lubrification de la chaîne. Pour les procédures et les précautions sur le ravitaillement d'huile (voir paragr. 7.3).

6.1.4 Contrôle de la tension de la chaîne

⚠️ Cette opération ne doit être effectuée qu'à moteur arrêté et avec la batterie retirée de son logement (par. 7.2.2).

Contrôler la tension de la chaîne. La tension est correcte lorsque, en saisissant la chaîne à la moitié du guide-chaîne, les maillons d'entraînement ne sortent pas du guide (Fig. 7).

Pour régler la tension de la chaîne :

1. Desserrer la poignée du carter (Fig. 3.A).
2. Agir convenablement sur la vis du tendeur de chaîne (Fig. 5.D) jusqu'à obtenir la tension correcte de la chaîne.
3. Maintenir le guide-chaîne soulevé et serrer à fond la poignée du carter. (Fig. 8.A).

⚠️ Ne pas travailler avec la chaîne desserrée, pour ne pas provoquer de situations de danger au cas où la chaîne devrait sortir des guides du guide-chaîne.

IMPORTANT Pendant la première période d'utilisation (ou après le remplacement de la chaîne) il faut que la vérification s'effectue de manière plus fréquente, à cause de l'ajustement de la chaîne.

6.2 CONTRÔLES DE SÉCURITÉ

Toujours effectuer les contrôles de sécurité avant l'utilisation.

6.2.1 Contrôle de sécurité général

Objet Résultat
Poignées et protections	Propres, sèches, fixées correctement et solidement à la machine
Vis de la machine et de la lame	Bien fixées (non desserrées)
Passages de l'air de refroidissement	Non bouchés
Guide-chaîne Montée correctement
Chaîne Affûtée, non	endommagée ou usée, montée et tendue monter.
Protections Intactes, non	endommagées.
Batterie Aucun dommage à son boîtier, aucune infiltration de liquide
Machine Aucun signe	d'endommagement ou d'usure. Aucune vibration anormale. Aucun bruit anormal
Levier de commande d'accélérateur, bouton de blocage de l'accélérateur	Ils doivent avoir un mouvement libre, non forcé et au relâchement, ils doivent revenir automatiquement et rapidement en position neutre.

6.2.2 Essai de fonctionnement de la machine

Action Résultat
Insérer la batterie dans son logement (paragr. 7.2.3).	La chaîne ne doit pas se déplacer.

Actionner le levier de commande d'accélérateur (sans appuyer sur le bouton de blocage de l'accélérateur).	Le levier de commande accélérateur reste bloqué.
Actionner le bouton de blocage de l'accélérateur et le levier de commande d'accélérateur.	Les commandes doivent avoir un mouvement libre, non forcé. La chaîne se déplace.
Relâcher le levier d'accélérateur.	Le levier doit automatiquement et rapidement revenir dans la position neutre. La chaîne doit s'arrêter.

Si l'un des résultats diffère de ce qui est indiqué dans les tableaux, ne pas utiliser la machine ! S'adresser à un centre d'assistance pour les contrôles nécessaires et pour sa réparation.

6.3 DÉMARRAGE

1. Enlever la protection du guide-chaîne (Fig. 1.J).
2. Veiller à ce que le guide-chaîne et la chaîne ne touchent pas le sol ou d'autres objets.
3. insérer la batterie (Fig. 14.A) dans son logement en la poussant à fond jusqu'à entendre un « clic » qui la bloque en position et assure le contact électrique.
4. Actionner le bouton de blocage de l'accélérateur (Fig. 11.B) et le levier de commande d'accélérateur. (Fig. 11.A).

6.4 FONCTIONNEMENT

Avant de réaliser un travail d'ébranchage pour la première fois, il est convenable :

• d'avoir suivi une formation spécifique sur l'utilisation de ce type d'outil ;
  • de porter correctement le harnais ;
• d'avoir lu soigneusement les avertissements de sécurité et les instructions d'utilisation contenues dans ce manuel ;
• de s'exercer avec les bûches placées au sol ou fixées sur des chevalets, de façon à s'y connaître en l'utilisation de la machine et les techniques de coupe les plus appropriées.

Pour opérer avec la machine, procéder de la façon suivante :

1. toujours accrocher la machine au harnais lorsqu'il est porté correctement (voir paragr. 6.1.2) ;

2. soutenir toujours la machine fermement des deux mains.

⚠ Arrêter immédiatement la machine si la chaîne se bloque pendant le travail.

REMARQUE Pendant le travail, la batterie est protégée contre une décharge totale par un dispositif de protection qui éteint la machine et bloque son fonctionnement.

6.4.1 Contrôles à réaliser pendant le travail

6.4.1.a Contrôle de la tension de la chaîne

Pendant le travail, la chaîne subit un allongement progressif, il faut donc vérifier fréquemment sa tension (paragr. 6.1.4).

6.4.1.b Contrôle du flux d'huile

IMPORTANT Ne pas utiliser la machine sans lubrification !

Vérifier si le guide-chaîne et la chaîne sont bien placés lorsqu'on contrôle le flux de l'huile.

Démarrer le moteur (paragr. 6.3) et contrôler si l'huile recouvre la chaîne comme indiqué sur (Fig. 15).

6.4.2 Techniques de travail

6.4.2.a Ébranchage d'un arbre

⚠️ Vérifier si la zone de chute des branches est dégagée.

1. Se placer du côté opposé par rapport à la branche à couper.
2. Commencer par les branches les plus basses et continuer à couper ensuite celles plus hautes.
3. Effectuer la première entaille de bas en haut (Fig. 16.A). Terminer l'ébranchage en coupant de haut en bas, comme indiqué sur (Fig. 16.B).

6.4.2.b Ébrancher un arbre

Ébrancher signifie enlever les branches d'un arbre tombé.

⚠️ Faire attention aux points d'appui de la branche sur le sol, à la possibilité

qu'elle soit tendue, à la direction que la branche peut prendre pendant la coupe et à l'instabilité possible de l'arbre après que la branche a été coupée.

Pendant l'ébranchage il faut laisser les branches inférieures, les plus grandes, pour soutenir le tronc sur le sol. Enlever les petites branches d'un seul coup (Fig. 17.A). Il vaut mieux de couper les branches tendues de bas en haut pour éviter de plier la scie à chaîne (Fig. 17.B).

6.5 CONSEILS D'UTILISATION

IMPORTANT Arrêter la machine (paragr. 6.6) pendant les déplacements entre les zones de travail.

Si pendant la taille en hauteur la tailleuse s'encastre, l'opérateur doit :

1. relâcher immédiatement le levier de commande d'accélérateur (Fig. 11.A) ;
2. attendre que l'organe de coupe s'arrête ;
3. retirer la batterie (paragr. 7.2.2) ;
4. extraire la tailleuse de la coupe effectuée en soulevant la branche, si nécessaire.
5. Si nécessaire, utiliser une scie manuelle ou une deuxième scie à chaîne pour libérer la tailleuse encastrée, en coupant à un minimum de 30 cm de la tailleuse encastrée. Les coupes pour la libérer doivent toujours être faits vers la pointe de la branche (c'est-à-dire entre la tailleuse encastrée et la pointe de la branche et non pas entre le tronc et la tailleuse encastrée). De cette façon on empêche que la tailleuse soit entraîné avec la partie de branche qui est coupée en rendant la situation encore plus compliquée.

6.6 ARRÊT

Pour arrêter la machine, relâcher le levier de commande d'accélérateur (Fig. 11.A).

⚠️ Après avoir relâché le levier de commande d'accélérateur, il faut quelques secondes avant que la chaîne dentée s'arrête.

Arrêter toujours la machine pendant les déplacements entre les zones de travail.

⚠️ Pendant les déplacements, ne jamais tenir le doigt sur le bouton de blocage de l'accélérateur pour éviter des mises en marche accidentelles.

6.7 APRÈS L'UTILISATION

1. Retirer la batterie de son logement et la recharger (paragr. 7.2.2).
2. Monter la protection du guide-chaîne.
3. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.
4. Desserrer la poignée de fixation du guide-chaîne pour réduire la tension de la chaîne.
5. Retirer soigneusement la poussière et les débris de la machine et enlever tout reste de sciure ou des dépôts d'huile de la chaîne (paragr. 7.4.2).
6. Vérifier s'il n'y a pas de composants desserrés ou endommagés. Le cas échéant, remplacer les composants endommagés et serrer les vis et les boulons éventuellement desserrés.
7. Contrôle des dommages sur la machine. Si nécessaire, contacter le centre d'assistance agréé.

IMPORTANT Toujours retirer la batterie (paragr. 7.2.2) et monter la protection de la lame chaque fois que la machine n'est pas utilisée ou est laissée sans surveillance.

7. ENTRETIEN

7.1 GÉNÉRALITÉS

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.
Avant d'effectuer tout contrôle, nettoyage, entretien ou réglage sur la machine :

- Arrêter la machine.

- Attendre l'arrêt de la chaîne.

- Retirer la batterie de son logement et la rechercher (paragr. 7.2.2) (ne jamais laisser la batterie installée ou à la portée des enfants ou des personnes non qualifiées).

- Appliquer la protection du guide-chaîne, sauf en cas d'interventions sur le guide-chaîne ou sur la chaîne.

- Attendre à ce que le moteur soit convenablement refroidi.

- Lire les instructions prévues.

- Porter des vêtements adaptés, des gants de travail et des lunettes de protection.

IMPORTANT Toutes les opérations d'entretien et de réglage non décrites dans ce manuel doivent être exécutées par le concessionnaire ou par un centre spécialisé.

7.2 BATTERIE

7.2.1 Autonomie de la batterie

L'autonomie de la batterie est déterminée principalement par :

a. des facteurs environnementaux, qui produisent un plus grand besoin d'énergie : - la coupe d'arbres et de branches de dimensions trop grandes ;
b. des comportements de l'utilisateur à éviter : – des démarrages et des arrêts fréquents pendant le travail ; – l'utilisation d'une technique de coupe inadaptée par rapport au travail à effectuer (paragr. 6.4.2) ;

Pour optimiser l'autonomie de la batterie, il est toujours souhaitable de :

• Couper le bois lorsqu'il est sec.
• Utiliser la technique la plus appropriée pour le travail à effectuer.

Si l'on veut utiliser la machine pour des sessions de travail plus longues par rapport à ce que la batterie standard permet, il est possible de :

• Acheter une deuxième batterie standard pour remplacer immédiatement la batterie déchargée, sans pour autant nuire à la continuité d'utilisation.
• Acheter une batterie ayant une plus grande autonomie par rapport à la batterie standard (paragr. 13.1).

7.2.2 Dépose et recharge de la batterie (Fig. 18÷21)

Procéder à la recharge complète en suivant les instructions de la notice de la batterie/du chargeur de batterie.

NOTA La batterie est munie d'une protection qui empêche son rechargement si la température ambiante n'est pas comprise entre 0° et +45 °C.

REMARQUE La batterie peut être rechargée à tout moment, même partiellement, sans aucun risque de l'abîmer.

7.3 RAVITAILLEMENT DU RÉSERVOIR D'HUILE DE LA CHAÎNE

IMPORTANT Utiliser exclusivement l'huile préconisée pour scies à chaîne ou de l'huile adhésive pour scies à chaîne. Ne pas utiliser d'huile contenant des impuretés afin de ne pas boucher le filtre du réservoir et d'éviter d'endommager définitivement la pompe à huile.

L'utilisation d'une huile de bonne qualité est fondamentale pour obtenir une lubrification efficace des organes de coupe ; une huile usagée ou de faible qualité compromet la lubrification et elle réduit la durée de la chaîne et du guide-chaîne.

IMPORTANT Ne jamais mettre la chaîne en fonctionnement sans l'huile suffisante, en effet, ceci pourrait endommager le dispositif élagueur et compromettre sa sécurité.

Si le niveau d'huile est bas, remplir en réalisant les procédures suivantes :

1. Dévisser et retirer le bouchon (Fig. 22.A) du réservoir d'huile.
2. Verser l'huile dans le réservoir et surveiller son niveau à l'aide de l'indicateur spécifique (Fig. 22.B).
3. Veiller à ce que des impuretés n'entrent pas dans le réservoir d'huile pendant le remplissage.
4. Remonter le bouchon d'huile et le serrer.

7.4 NETTOYAGE

7.4.1 Nettoyage de la machine et du moteur

À la fin de chaque séance de travail :

• Retirer soigneusement la poussière et les débris de la machine.
• Pour réduire le risque d'incendie, débarrasser la machine, et en particulier le moteur, des résidus de feuilles, de branches ou d'excès de graisse.
• Toujours nettoyer la machine après utilisation en utilisant un chiffon propre et humide imbibé de détergent neutre.
• Enlever toute trace d'humidité en utilisant un chiffon doux et sec. L'humidité peut entraîner des risques de choc électrique.
• Ne pas utiliser des détergents agressifs ou des solvants pour nettoyer les éléments en plastique ou les poignées.
• Ne pas utiliser de jets d'eau et éviter de mouiller le moteur et les composants électriques.
• Pour éviter la surchauffe et l'endommagement du moteur ou de la batterie, s'assurer toujours que les grilles d'aspiration de l'air de refroidissement soient nettoyées et libres de tous détritus.

7.4.2 Nettoyage de la chaîne

Après chaque utilisation enlever tout reste de sciure ou des dépôts d'huile de la chaîne.

En cas de fort encrassement ou d'être couverte de résine :

1. Démonter la chaîne et la mettre pendant quelques heures dans un récipient avec un détergent spécifique.
2. La rincer dans de l'eau propre et la traiter avec un spray anticorrosion adéquat.
3. La remonter sur la machine.

7.5 ÉLÉMENT D'ARRÊT DE LA CHAÎNE

Contrôler les conditions de l'élément d'arrêt de la chaîne avant chaque utilisation (Fig. 1.I) et le réparer s'il est endommagé.

7.6 TROUS DE LUBRIFICATION DE LA MACHINE ET DU GUIDE-CHAÎNE

Chaque jour avant de l'utiliser

1. Déposer le carter (paragr. 4.2).
2. Démonter le guide-chaîne.
3. Contrôler si les trous de lubrification de la machine (Fig. 23.A) et du guide-chaîne (Fig. 23.B) sont colmatés.

7.7 ÉCROUS ET VIS DE FIXATION

• Maintenir les écrous et les vis bien serrés, de façon à ce que la machine fonctionne toujours en toute sécurité.
• Vérifier régulièrement si les poignées sont solidement fixées.

7.8 PIGNON D'ENTRAÎNEMENT DE LA CHAÎNE

Auprès de votre concessionnaire, contrôler tous les mois l'état du pignon et le remplacer lorsque l'usure dépasse les limites acceptables.

Ne pas monter une chaîne nouvelle avec un pignon usé ou vice versa.

7.9 ENTRETIEN DE LA CHAÎNE DENTÉE

Pour des raisons de sécurité et d'efficacité, il est très important que les organes de coupe soient affûtés.

L'affûtage de la chaîne est nécessaire lorsque :

• La sciure est similaire à la poussière.
• Il faut plus de force pour couper.
  • La coupe n'est pas droite.
• Les vibrations augmentent.

Si la chaîne n'est pas suffisamment affûtée, le risque de contrecoup (kickback) augmente.

IMPORTANT Il est recommandé de confier l'opération d'affûtage de la chaîne à un centre

spécialisé, car elle doit être réalisée avec des équipements appropriés qui assurent un enlèvement minimal de minimum et un affûtage constant sur tous les éléments tranchants.

7.9.1 Remplacement de la chaîne dentée

La chaîne doit être remplacée lorsque :

• La longueur du tranchant est réduite à 5 mm ou moins.
  • Le jeu des maillons sur les rivets est excessif.
• La vitesse de coupe est lente et les affûtages répétés n'améliorent pas la vitesse de coupe. La chaîne est usée.

IMPORTANT Après le remplacement de la chaîne il faut que la vérification de sa tension s'effectue de manière plus fréquente, à cause de l'ajustement de la chaîne.

7.10 ENTRETIEN DU GUIDE-CHAÎNE

REMARQUE Toutes les opérations concernant le guide-chaîne sont des travaux qui exigent une compétence spécifique au-delà de l'emploi d'équipements appropriés pour pouvoir être réalisées dans les règles de l'art ; pour des raisons de sécurité, il est recommandé de contacter votre concessionnaire.

Pour éviter une usure asymétrique du guide-chaîne, il est convenable que celui-ci soit inversé périodiquement.

Pour maintenir le guide-chaîne efficace, il faut :

1. Graisser les roulements du pignon de renvoi (le cas échéant) avec la seringue correspondante (non fournie de série).
2. Nettoyer la rainure du guide-chaîne avec la raclette appropriée (non fournie de série) (Fig. 24.A).
3. Nettoyer les trous de lubrification (Fig. 24.B).
4. À l'aide d'une lime plate, enlever les bavures des côtés et égaliser d'éventuelles dénivellations entre les guides.

7.10.1 Remplacement du guide-chaîne

Le guide-chaîne doit être remplacé lorsque :

• la profondeur de la rainure est inférieure à la hauteur des maillons d'entraînement (qui ne doivent jamais toucher le fond) ;
• la paroi interne du guide est usée au point de faire incliner latéralement la chaîne.

8. STOCKAGE

IMPORTANT Les consignes de sécurité à respecter lors des opérations de stockage

sont décrites au paragr. 2.4. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

8.1 STOCKAGE DE LA MACHINE

Lorsque la machine doit être stockée :

1. Retirer la batterie de son logement et la recharger (paragr. 7.2.2).
2. Lorsque l'organe de coupe est à l'arrêt, appliquer la protection de la lame.

3. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.

4. Effectuer le nettoyage (paragr. 7.4).

5. Vérifier s'il n'y a pas de composants desserrés ou endommagés. Le cas échéant, remplacer les composants endommagés et serrer les vis et les boulons éventuellement desserrés ou contacter le centre d'assistance autorisé.

6. Stocker la machine :

7. dans un endroit sec
8. à l'abri des intempéries
9. dans un endroit inaccessible aux enfants.
10. après avoir retiré les clés ou les outils utilisés pour l'entretien.

8.2 STOCKAGE DE LA BATTERIE

Si la batterie n'est pas chargée pendant longtemps, il faut la conserver toujours à l'ombre, au frais et dans des environnements sans humidité avec une température ambiante entre 0\~45 °C.

REMARQUE En cas d'inactivité prolongée, recharger la batterie tous les deux mois pour en prolonger la durée.

À chaque fois qu'il est nécessaire de déplacer, soulever, transporter ou incliner la machine, il faut :

1. Arrêter la machine.
2. Attendre l'arrêt de la chaîne.
3. Retirer la batterie de son logement et la recharger.
4. Appliquer la protection du guide-chaîne.
5. Attendre à ce que le moteur soit convenablement refroidi.
6. Porter des gants de travail robustes.
7. saisir la machine uniquement par les poignées et orienter le guide-chaîne dans le sens opposé au sens de marche.

Pour transporter la machine avec un véhicule, il faut :

1. Bien attacher la machine à l'aide de cordes ou de sangles.
2. La positionner de façon à ce qu'elle ne représente aucun danger.

10. ASSISTANCE ET RÉPARATIONS

Ce manuel fournit toutes les informations nécessaires au fonctionnement de la machine et à un entretien de base correct pouvant être effectué par l'utilisateur. Toutes les interventions de réglage et d'entretien qui ne sont pas décrites dans ce manuel doivent être exécutées par le concessionnaire ou un centre spécialisé. Les opérations effectuées dans des structures inadéquates ou par des personnes non qualifiées entraînent la caducité de toute forme de garantie et de toute obligation ou responsabilité du fabricant.

Les pièces de rechange et les accessoires qui ne sont pas d'origine ne sont pas approuvés ; l'utilisation de pièces de rechange et d'accessoires qui ne sont pas d'origine compromet la sécurité de la machine et dégage le fabricant de toute obligation ou responsabilité.

11. COUVERTURE DE LA GARANTIE

Les conditions de garantie s'adressent uniquement aux consommateurs, c'est-à-dire aux utilisateurs non professionnels. La garantie couvre tous les défauts de qualité des matériaux et de fabrication, constatés pendant la période de garantie par votre concessionnaire ou par un centre spécialisé. L'application de la garantie se limite à la réparation ou à la substitution du composant défectueux. Il est recommandé de confier la machine une fois par an à un centre d'assistance agréé pour l'entretien, l'assistance et le contrôle des dispositifs de sécurité. L'application de la garantie est soumise à un entretien régulier de la machine.

La garantie ne couvre pas les dommages dus à :

• Manque de connaissance des documents joints (Manuel d'utilisation).
  • Utilisation professionnelle.
• Inattention, négligence.
• Causes externes (éclairs, chocs, présence de corps étrangers à l'intérieur de la machine) ou accident.
• Emploi et montage impropres ou non autorisés par le fabricant.
• Mauvais entretien.
• Modification de la machine.
• Emploi de pièces de rechange non originales (pièces adaptables).
• Emploi d'accessoires non fournis ou non approuvés par le fabricant.

La garantie ne couvre pas non plus :

• Les opérations d'entretien (décrites dans le manuel d'utilisation).
• L'usure normale des consommables comme les organes de coupe et les boulons de sécurité.
• L'usure normale.
• Détérioration esthétique de la machine due à son utilisation.

Les éventuels frais annexes dus à l'activation de la garantie, comme le déplacement chez l'utilisateur, le transport de la machine chez le concessionnaire, la location d'équipements pour sa substitution ou l'appel à une société tierce pour tous les opérations d'entretien.

L'utilisateur est protégé par les lois en vigueur sur le territoire national. Les droits de l'utilisateur prévus par ses propres lois nationales ne sont aucunement limités par la présente garantie.

12. IDENTIFICATION DES ANOMALIES

PROBLÈME CAUSE PROBABLE SOLUTIONS
1. Actionner le levier de commande d'accélérateur et le bouton de blocage de l'accélérateur, la machine ne démarre pas.	Batterie manquante ou mal installée	Vérifier si la batterie est bien installée (Fig. 14.A)
	Batterie déchargée Vérifier l'état	de charge et recharger la batterie (paragr. 7.2.2)
	Machine endommagée Ne pas utiliser la machine. Retirer la batterie et contacter un centre d'assistance.
2. Le moteur s'arrête pendant le travail	Batterie mal logée. Vérifier si la batterie est bien installée (Fig. 14.A).
	Batterie déchargée Vérifier l'état de charge et recharger la batterie (paragr. 7.2.2)
	Machine endommagée Ne pas utiliser la machine.Enlever la batterie et Contacter un centre d'assistance.
3. Lorsque le bouton de blocage de l'accélérateur et le levier de commande d'accélérateur sont actionnés la chaîne ne tourne pas.	Tension excessive de la chaîne Tendre la chaîne (paragr. 6.1.4).
	Problèmes sur le guide-chaîne et la chaîne	Contrôler si la chaîne glisse librement et si le guide-chaîne a les guides déformés (paragr. 7.10).
	Machine endommagée. Ne pas utiliser la machine.Arrêter immédiatement la machine, retirer la batterie et Contacter un centre d'assistance.
4. La chaîne sur la partie finale du guide-chaîne surchauffe et émet de la fumée.	Tension excessive de la chaîne Tendre la chaîne (paragr. 6.1.4).
	Réservoir d'huile lubrifiante vide.	Remplir le réservoir d'huile lubrifiante (paragr. 7.3).
5. Le moteur a un fonctionnement irrégulier ou n'a pas de puissance sous charge	Problèmes sur le guide-chaîne et la chaîne	Contrôler si la chaîne glisse librement et si le guide-chaîne a les guides déformés (paragr. 7.10).
6. Des bruits et/ou des vibrations excessives sont détectés pendant le travail	Pièces dévissées ou endommagées	Arrêter la machine,enlever la batterie et:– contrôler les dommages;– contrôler si des pièces sont desserrées et les serrer;– Contacter un centre d'assistance pour faire remplacer ou réparer les pièces endommagées par des pièces de caractéristiques équivalentes
7. L'autonomie de la batterie est insuffisante	Conditions d'utilisation difficiles avec plus grande absorption de courant	Optimiser l'utilisation (paragr. 7.2.1).
	Batterie insuffisante par rapport aux exigences de travail	Utiliser une deuxième batterie ou une batterie majorée (paragr. 7.2.1)
	Dégradation de la capacité de la batterie	Acheter une nouvelle batterie
8. Le chargeur de batterie n’effectue pas le rechargement de la batterie	Batterie mal insérée dans le chargeur de batterie	Contrôler que le branchement est correct (paragr. 7.2.2)
	Conditions environnementales non adéquates	Effectuer la recharge dans un environnement avec une température adéquate (voir la notice de la batterie/ du chargeur de batterie)
	Contacts sales Nettoyer les contacts
	Absence de tension au chargeur de batterie	Vérifier que la fiche est bien insérée et qu’il y a de la tension à la prise de courant
	Chargeur de batterie défectueux	Remplacer par une pièce de rechange originale
		Si le problème persiste, consulter la notice de la batterie/du chargeur de batterie

Si les anomalies persistent après avoir appliqué les solutions décrites ci-dessus, contacter le concessionnaire.

13. ÉQUIPEMENTS SUR DEMANDE

13.1 BATTERIES

Des batteries de différentes capacités sont disponibles afin de satisfaire les exigences de travail spécifiques (Fig. 25). Les batteries homologuées pour cette machine sont listées dans le tableau « Données techniques ».

13.2 CHARGEUR DE BATTERIE

Appareil utilisé pour recharger la batterie (Fig. 26).

13.3 GUIDE-CHAÎNE ET CHAÎNE

Toutes les combinaisons possibles entre le guide-chaîne et la chaîne sont énumérées dans le « Tableau pour la bonne combinaison du guide-barre et de la chaîne » avec l'indication de celles qui peuvent être utilisées sur chaque machine, marquées du symbole « √ ». Ce tableau fournit aussi les caractéristiques spécifiques des chaînes et des guide-chaîne homologués pour chaque machine.

Utiliser uniquement les pièces de rechange des guide-chaîne et des chaînes mentionnées dans le tableau. L'utilisation de combinaisons non approuvées peut provoquer de graves blessures corporelles et endommager la machine.

Étant donné que le choix, l'application et l'utilisation du guide-chaîne et de la chaîne sont des actions exécutées par l'utilisateur selon son jugement entièrement autonome, il est donc responsable aussi des dommages de toute nature dérivant de ces actions. En cas de doutes ou de faible connaissance des spécifications de chaque guide-chaîne ou chaîne, il faut contacter votre concessionnaire ou un centre de jardinage spécialisé.

KAZALO

1. OPĆENITO.... 1
2. SIGURNOSNE UPUTE 1
3. POZNAVANJE STROJA 6

3.1 Opis stroja i predviđena uporaba ..... 6
3.2 Glavne komponente (sl. 1):......6
3.3 Identifikacijska naljepnica (sl. 1)...... 7
3.4 Sigurnosne oznake (sl. 2)....7

1. MONTIRANJE......8

4.1 Raspakiravanje....8
4.2 Montiranje vodilice i zupčastog lanca .. 8
4.3 Montiranje uređaja za orezivanje ..... 8
4.4 Produljenje uređaja za orezivanje ..... 8
4.5 Skidanje uređaja za orezivanje ..... 9

1. UPRAVLJAČKI ELEMENTI 9

5.1 Upravljačka ručica gasa....9
5.2 Gumb za blokadu gasa.... 9

1. UPORABA STROJA 9

FR • Le contenu et les images du présent manuel d'utilisation ont été réalisés pour le compte de ST. S.p.A. et sont protégés par un droit d'auteur - Toute reproduction ou modification non autorisée, même partielle, du document, est interdite.

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
