INSTRUKCJA OBSŁUGI MT 100e Kit STIGA

Okrzesywarka akumulatorowa z wysięgnikiem

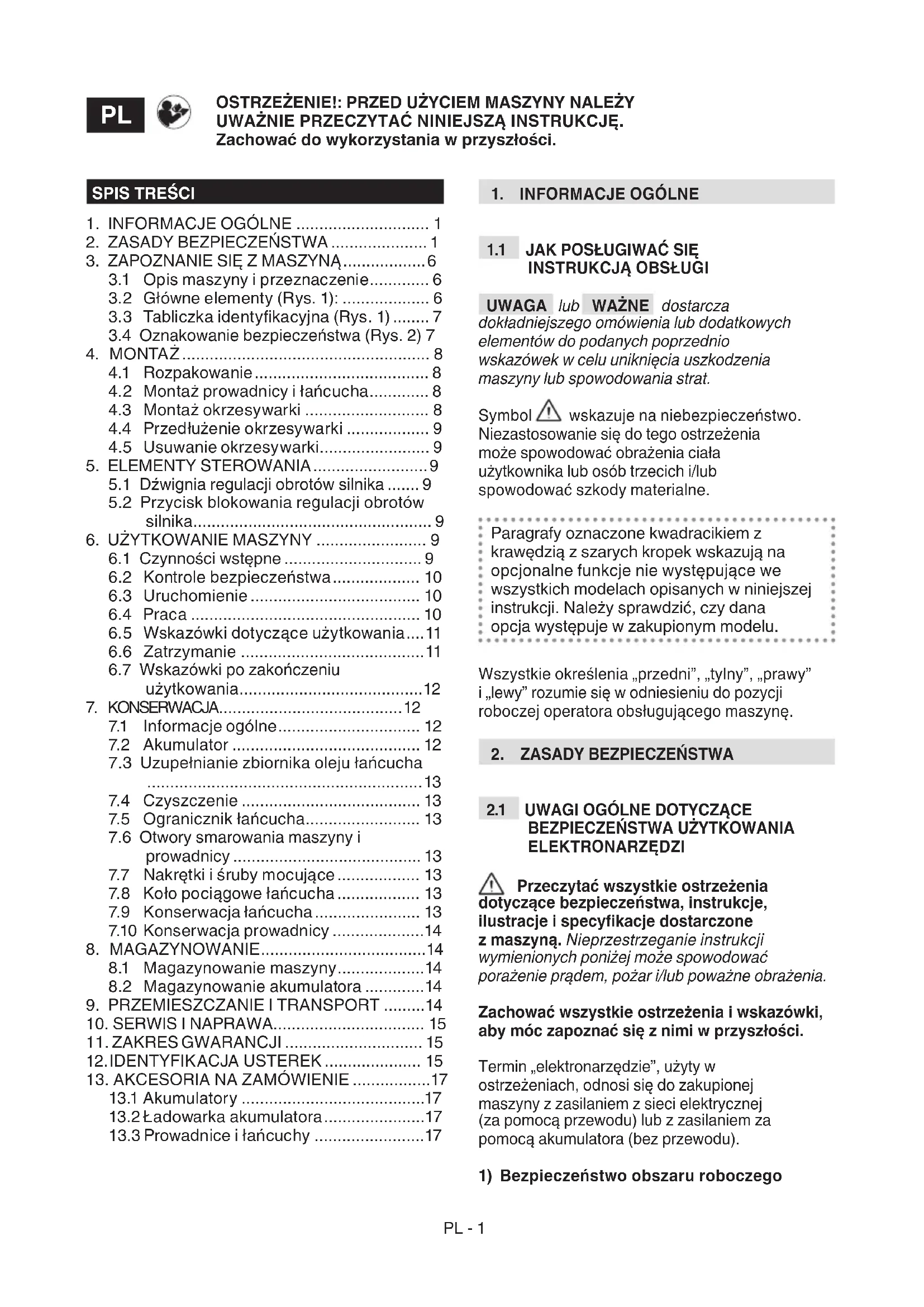

INSTRUKCJE OBSŁUGI

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

POLSKI - Tłumaczenie instrukcji oryginalnej PL

UPOZORNĚNÍ! NEBEZPEČÍ!

3.1 Opis maszyny i przeznaczenie...... 6
3.2 Główne elementy (Rys. 1): ...... 6
3.3 Tabliczka identyfikacyjna (Rys. 1) ..... 7
3.4 Oznakowanie bezpieczeństwa (Rys. 2) 7

1. MONTAZ 8

4.1 Rozpakowanie 8
4.2 Montaż prowadnicy i łańcucha...... 8
4.3 Montaż okrzesywarki 8
4.4 Przedłużenie okrzesywarki 9
4.5 Usuwanie okrzesywarki....9

1. ELEMENTY STEROWANIA....9

5.1 Dźwignia regulacji obrotów silnika ..... 9
5.2 Przycisk blokowania regulacji obrotów silnika....9

1. UZYTKOWANIE MASZYNY 9

6.1 Czynności wstępne 9
6.2 Kontrole bezpieczeństwa.... 10
6.3 Uruchomienie 10
6.4 Praca 10
6.5 Wskazówki dotyczące użytkowania....11
6.6 Zatrzymanie 11
6.7 Wskazówki po zakończeniu użytkowania....12

1. KONSERWACJA....12

7.1 Informacje ogólne.... 12
7.2 Akumulator 12
7.3 Uzupełnianie zbiornika oleju łańcucha 13
7.4 Czyszczenie 13
7.5 Ogranicznik łańcucha.... 13
7.6 Otwory smarowania maszyny i prowadnicy 13
7.7 Nakrętki i śruby mocujące.... 13
7.8 Koło pociągowe łańcucha.... 13
7.9 Konserwacja łańcucha.... 13
7.10 Konserwacja prowadnicy .....14

1. MAGAZYNOWANIE....14

8.1 Magazynowanie maszyny......14
8.2 Magazynowanie akumulatora .....14

1. PRZEMIESZCZANIE I TRANSPORT .....14

2. SERWIS I NAPRAWA.... 15

3. ZAKRES GWARANCJI 15
4. IDENTYFIKACJA USTEREK 15
5. AKCESORIA NA ZAMÓWIENIE .....17

13.1 Akumulatory .....17
13.2 Ładowarka akumulatora....17
13.3 Prowadnice i łańcuchy .....17

1. INFORMACJE OGÓLNE

1.1 JAK POSŁUGIWAĆ SIĘ INSTRUKCJĄ OBSŁUGI

UWAGA lub WAŻNE dostarcza dokładniejszego omówienia lub dodatkowych elementów do podanych poprzednio wskazówek w celu uniknięcia uszkodzenia maszyny lub spowodowania strat.

Symbol ⚠️ wskazuje na niebezpieczeństwo. Niezastosowanie się do tego ostrzeżenia może spowodować obrażenia ciała użytkownika lub osób trzecich i/lub spowodować szkody materialne.

Paragrafy oznaczone kwadracikiem z krawędzią z szarych kropek wskazują na opcjonalne funkcje nie występujące we wszystkich modelach opisanych w niniejszej instrukcji. Należy sprawdzić, czy dana opcja występuje w zakupionym modelu.

Wszystkie określenia „przedni”, „tylny”, „prawy” i „lewy” rozumie się w odniesieniu do pozycji roboczej operatora obsługującego maszynę.

2. ZASADY BEZPIECZEŃSTWA

2.1 UWAGI OGÓLNE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA ELEKTRONARZĘDZI

⚠️ Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone z maszyną. Nieprzestrzeganie instrukcji wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachować wszystkie ostrzeżenia i wskazówki, aby móc zapoznać się z nimi w przyszłości.

Termin „elektronarzędzie”, użyty w ostrzeżeniach, odnosi się do zakupionej maszyny z zasilaniem z sieci elektrycznej (za pomocą przewodu) lub z zasilaniem za pomocą akumulatora (bez przewodu).

1) Bezpieczeństwo obszaru roboczego

a) Utrzymywać obszar roboczy w czystości oraz dbać o jego prawidłowe oświetlenie. Brak porządku lub wystarczającego oświetlenia sprzyja wypadkom.
b) Nie używać elektronarzędzia w atmosferze wybuchowej, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.
c) Podczas użytkowania elektronarzędzia pamiętać, aby w pobliżu nie przebywały dzieci lub osoby postronne. Roztargnienie może być przyczyną utraty kontroli nad maszyną.

2) Bezpieczeństwo elektryczne

a) Unikać kontaktu ciała z powierzchniami masy lub uziemienia jak rury, chłodnice, kuchenki, lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli ciało znajduje się przy masie lub uziemieniu.
b) Nie wystawiać elektronarzędzi na działanie deszczu lub wilgoci. Woda przenikająca do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Zachować ostrożność i kontrolę nad wykonywanymi czynnościami oraz zdrowy rozsądek podczas użytkowania elektronarzędzia. Nie używać elektronarzędzia, kiedy jest się zmęczonym, pod wpływem narkotyków, alkoholu lub po zażyciu lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia może spowodować poważne obrażenia.

b) Używać środków ochrony indywidualnej. Zawsze nosić okulary ochronne. Stosowanie środków ochrony, takich jak maski przeciwpyłowe, obuwie antypoślizgowe, kaski lub nauszniki ogranicza ryzyko obrażeń.

c) Unikać przypadkowego uruchomienia. Przed włożeniem akumulatora, chwyceniem lub transportowaniem elektronarzędzia upewnić się, że jest ono wyłączone. Transportowanie elektronarzędzia, trzymając palec na wyłączniku lub montowanie akumulatora z wyłącznikiem w położeniu „ON” zwiększa ryzyko wypadków.

d) Przed uruchomieniem elektronarzędzia usunąć wszystkie klucze lub narzędzia do regulacji. Klucz lub narzędzie, które pozostaje w kontakcie z obracającą się częścią maszyny może być przyczyną obrażeń.

e) Nie pochylac się. Zawsze dbać o prawidłowe podparcie i zachowanie

równowagi. Zapewni to lepszą kontrolę nad elektronarzędziem w nieprzewidzianych sytuacjach.

f) Stosować odpowiednią odzież. Nie zakładać luźnych ubrań ani biżuterii. Zwrócić uwagę, aby włosy i odzież znajdowały się z dala od poruszających się części. Luźne ubrania, biżuteria oraz długie włosy mogą zostać pochwycone przez poruszające się części.

g) W przypadku dostępności urządzeń, które mają być podłączone do instalacji do odsysania i zbierania pyłu, upewnić się, że są one podłączone i odpowiednio używane. Użycie tych urządzeń może zmniejszyć ryzyko związane z obecnością pyłu.

h) Nie pozwolić, by umiejętnościć sprawnej obsługi maszyny, nabyta na skutek częstego użytkowania, spowodowała nieuwagę użytkownika oraz ignorowanie zasad bezpieczeństwa maszyny. Nieumiejętne działanie może w ułamku sekundy spowodować obrażenia.

4) Użytkowanie i zabezpieczenie elektronarzędzia

a) Nie przeciązać elektronarzędzia. Używać elektronarzędzia odpowiedniego do pracy. Odpowiednie elektronarzędzie wykona pracę lepiej i bezpieczniej przy prędkości, dla której zostało zaprojektowane.

b) Nie używać elektronarzędzia, jeżeli wyłącznik nie jest w stanie go włączyć lub wyłączyć.-Elektronarzędzie, które nie może być wyłączone za pomocą wyłącznika jest niebezpieczne i musi być naprawione.

c) Przed przystąpieniem do jakiejkolwiek regulacji, zmiany akcesoriów lub przed odstawieniem elektronarzędzia należy wyjąć akumulator z maszyny. Wymienione zapobiegawcze środki bezpieczeństwa ograniczają ryzyko przypadkowego uruchomienia elektronarzędzia.

d) Odstawić nieużywane elektronarzędzia w miejsce niedostępne dla dzieci i nie pozwalać użytkować maszyny osobom, które nie są zaznajomione z maszyną oraz z niniejszymi instrukcjami. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Dbać o konserwację elektronarzędzi i akcesoriów. Kontrolować ustawienie w osi lub połączenie ruchomych części, ewentualne pęknięcie elementów i jakiekolwiek inne warunki, które mogą wpłynąć na działanie elektronarzędzia. W razie usterek należy naprawić elektronarzędzie przed jego użyciem.

Wiele wypadków jest spowodowanych przez niewłaściwą konserwację.

f) Dbać o odpowiednie ostrzenie i czyszczenie części tnących. Prawidłowa konserwacja części tnących, zapewniająca odpowiednią ostrość krawędzi tnących, sprawia, że części te są mniej podatne na zablokowanie i łatwiej je kontrolować.

g) Korzystać z elektronarzędzia i odpowiednich akcesoriów zgodnie z dostarczonymi wskazówkami, uwzględniając warunki i rodzaj wykonywanej pracy. Używanie elektronarzędzia do czynności innych niż przewidziane może spowodować niebezpieczne sytuacje.

h) Dbać, aby uchwyty i wszystkie powierzchnie chwytu były suche, czyste i pozbawione śladów oleju i smaru. Śliskie uchwyty i powierzchnie chwytu nie pozwalają na bezpieczne manewrowanie i kontrolowanie urządzenia w nieoczekiwanych sytuacjach.

6) Użytkowanie oraz środki ostrożności dotyczące urządzeń i akumulatora

UWAGA Poniższe przepisy bezpieczeństwa dotyczą wymogów bezpieczeństwa zawartych w instrukcji obsługi akumulatora i ładowarki dołączonej do urządzenia.

a) Do ładowania akumulatora należy używać wyłącznie ładowarek akumulatora zalecanych przez producenta. Ładowarka odpowiednia do rodzaju pakietu akumulatorowego może spowodować ryzyko pożaru, porażenie prądem elektrycznym, przegrzanie lub wyciek płynu korozyjnego z akumulatora, jeśli jest używana z innym pakietem akumulatorowym.
b) Używać wyłącznie ściśle określonych akumulatorów, przewidzianych dla użytkowanego narzędzia. Użycie jakiejkolwiek innej grupy akumulatorów może spowodować ryzyko obrażeń i pożaru.
c) Kiedy zespół akumulatorów nie jest używany, należy go przechowywać z dala od przedmiotów metalowych, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne niewielkie elementy metalowe, które mogą spowodować zwarcie styków. Zwarcie styków akumulatora może wywołać zapalenie lub pożar.
d) W przypadku złego stanu akumulatora może z niego wyciekać płyn. Unikać kontaktu z płynem. W razie przypadkowego kontaktu

przepłukać wodą. W razie kontaktu płynu z oczami skontaktować się z lekarzem. Płyn wyciekający z akumulatora może spowodować podrażnienia skóry i oparzenia.

e) Nie używać uszkodzonego lub zmodyfikowanego akumulatora lub urządzenia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidziany, powodując pożar, wybuch lub ryzyko obrażeń.

f) Nie narażać pakietu akumulatorowego lub urządzenia na działanie ognia lub nadmiernej temperatury. Narażenie na działanie ognia lub temperatury przekraczającej 130°C może spowodować wybuch.

g) Ładować akumulator wyłącznie przy temperaturze otoczenia między 0° + 45°C. Nie ładować akumulatora lub urządzenia przy temperaturach niemieszczących się w tym zakresie. Nieprawidłowe ładowanie lub przy temperaturze innej niż zalecana może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

h) Przed włożeniem akumulatora, upewnić się, że urządzenie jest wyłączone. Montaż akumulatora do włączonego urządzenia elektrycznego może być przyczyną wypadków.

i) Skontrolować, czy akumulator jest w dobrym stanie i czy nie nosi oznak uszkodzenia. Nie używać maszyny z uszkodzonym lub zużytym akumulatorem.

7) Serwis

a) Elektronarzędzie powinno być naprawiane wyłącznie przez wykwalifikowanych pracowników, z zastosowaniem oryginalnych części zamiennych. Dzięki temu zachowane zostanie bezpieczeństwo obsługi elektronarzędzia.

b) Nie wykonywać naprawy akumulatora. Czynności naprawcze należy powierzać producentowi lub wyspecjalizowanemu serwisowi technicznemu.

2.2 ZASADY BEZPIECZEŃSTWA DLA PILAREK ŁAŃCUCHOWYCH I PILAREK ELEKTRYCZNYCH

- Wszystkie części ciała powinny być oddalone od łańcucha, kiedy pilarka łańcuchowa jest uruchomiona. Przed uruchomieniem pilarki łańcuchowej upewnić się, że łańcuch nie wchodzi z niczym w kontakt. Chwila nieuwagi podczas

obstugi pilarki łańcuchowej może spowodować wciągnięcie odzieży lub części ciała w łańcuch.

• Prawą ręką należy zawsze chwytać za tylny uchwyt, a lewą za przedni uchwyt. Nigdy nie należy zamieniać rąk podczas trzymania pilarki łańcuchowej, ponieważ zwiększa to ryzyko wypadku.
• Chwytać elektronarzędzie tylko w miejscach izolowanych przez uchwyty, ponieważ łańcuch mógłby się zetknąć z ukrytymi przewodami. Kontakt łańcucha z kablem pod napięciem może spowodować, że również metalowe części narzędzia znajdą się pod napięciem, co może doprowadzić do porażenia operatora prądem elektrycznym.

- Zakładać okulary ochronne i nauszniki. Zaleca się stosowanie innych środków ochrony głowy, rąk i stóp. Noszenie odpowiedniej odzieży ochronnej zmniejsza ryzyko obrażeń spowodowanych odpryskującymi drzazgami, a także przypadkowym kontaktem z pilarką.

- Nie używać pilarki łańcuchowej w koronach drzew. Uruchomienie pilarki łańcuchowej podczas przebywania na drzewie może doprowadzić do obrażeń.

- Zawsze zapewnić właściwy punkt podparcia stopy i obsługiwać pilarkę łańcuchową, stojąc na stabilnej, bezpiecznej i równej powierzchni. Śliskie lub niestabilne powierzchnie, takie jak schody, mogą powodować utratę równowagi lub kontroli nad pilarką łańcuchową.

- Podczas cięcia gałęzi, która jest napreżona, uważać na ryzyko jej odrzutu. Gdy napięcie włókien drewna zostanie zwolnione, gałąź podczas odrzutu może uderzyć operatora lub spowodować utratę kontroli nad pilarką łańcuchową.

- Zachować szczególną ostrożność podczas cięcia młodych krzewów. Cienki materiał może utknąć w łańcuchu, zostać wyrzucony w kierunku operatora i spowodować utratę równowagi.

- Nosić pilarkę łańcuchową za przedni uchwyt, gdy jest wyłączona, trzymając ją z dala od ciała. Podczas przenoszenia lub przechowywania pilarki łańcuchowej osłona prowadnicy musi być zawsze założona. Prawidłowe obchodzenie się z pilarką łańcuchową zmniejsza ryzyko przypadkowego kontaktu z poruszającym się łańcuchem.

- Postępować zgodnie z instrukcjami dotyczącymi smarowania, naprężenia łańcucha i akcesoriów zamiennych. Łańcuch, którego naprężenie i smarowanie są nieprawidłowe może zarówno pęknąć, jak i zwiększyć ryzyko odrzutu.

• Uchwyty powinny być czyste, suche i bez śladów oleju i smaru. Uchwyty ubrudzone olejem lub smarem są śliskie, co może spowodować utratę kontroli nad narzędziem.
• Ciąć wyłącznie drewno. Nie używać pilarki łańcuchowej do celów innych niż przewidziane. Na przykład: nie używać pilarki łańcuchowej do cięcia tworzyw sztucznych, materiałów budowlanych lub materiałów innych niż drewno. Używanie pilarki łańcuchowej do czynności innych niż przewidziane może spowodować niebezpieczne sytuacje.
• Miejscowe przepisy mogą określić najniższą granicę wieku dla użytkowników.

⚠ W przypadku uszkodzeń lub wypadków przy pracy, należy natychmiast wyłączyć silnik i oddalić maszynę tak, aby nie powodować dalszych szkód; w przypadku wypadków z obrażeniami ciała obsługującego lub osoby trzeciej, natychmiast aktywować procedurę pierwszej pomocy, najbardziej właściwą do zaistniałej sytuacji i zwrócić się do placówki zdrowia w celu poddania się niezbędnej kuracji. Dokładnie usunąć wszelkie pozostałości, które mogłyby spowodować szkody lub obrażenia osób lub zwierząt, gdyby pozostały nieusunięte.

⚠️ Przedłużone poddawanie się wibracjom może spowodować zranienia i zaburzenia neurologiczno-naczyniowe (znane również jako „fenomen Raynauda” lub „biała ręka”) przede wszystkim u osób cierpiących na zaburzenia krążenia. Objawy mogą dotyczyć rąk, nadgarstków oraz pałców i charakteryzują się utratą czucia, mrowieniem, świerzbieniem, bólem, utratą barwy lub zmienioną strukturą skóry. Objawy te mogą nasilić się wskutek niskiej temperatury otoczenia i/lub zbyt mocnego ściskania uchwytu. Przy pojawieniu się tego typu oznak należy zredukować czas użytkowania maszyny i skonsultować się z lekarzem.

• Robić przerwy i regularnie zmieniać pozycję pracy.
• Niewłaściwa konserwacja, użycie niezgodnych części zamiennych lub modyfikacje zabezpieczeń mogą spowodować uszkodzenie urządzenia i poważne obrażenia użytkownika.
• Przed przechowywaniem maszyny po jej użyciu należy przeprowadzić czyszczenie i konserwację.
• Jeśli urządzenie zostało uderzone lub upadło, przed uruchomieniem upewnić się, że jest w dobrym stanie.
• Usuwać gałęzie w odcinkach.

- Zwrócić uwagę na gałęzie, które po ścięciu mogą uderzyć użytkownika oraz na te, które, spadając na ziemię, mogą zostać odrzucone.

2.3 PRZYCZYNY ODRZUTU I ZABEZPIECZENIE DLA OPERATORA

Odrzut może nastąpić, gdy kraniec prowadnicy dotknie jakiegoś obiektu lub gdy drewno się zakleszczy i zablokuje łańcuch w miejscu cięcia.

Kontakt końcówki prowadnicy z obiektem może w niektórych przypadkach wywołać odwrotną reakcję, popychając prowadnicę do góry i do tyłu w kierunku operatora.

Zablokowanie łańcucha w górnej części prowadnicy może doprowadzić do gwałtownego popchnięcia łańcucha z powrotem w kierunku operatora.

Każda z tych sytuacji może spowodować utratę kontroli nad pilarką i tym samym być przyczyną poważnych wypadków. Nie należy liczyć wyłącznie na urządzenia bezpieczeństwa, w które wyposażono pilarkę.

Użytkownik pilarki łańcuchowej powinien podjąć różne działania w celu wyeliminowania ryzyka wypadków lub obrażeń podczas cięcia. Odrzut jest wynikiem nieprawidłowego użytkowania narzędzia lub nieprawidłowych warunków pracy i można go uniknąć, podejmując odpowiednie środki ostrożności opisane poniżej:

• Trzymać pilarkę mocno obiema rękami, z kciukami i palcami wokół uchwytów pilarki, a ciało i ramiona powinny znajdować się w pozycji, która pozwala oprzeć się sile odrzutu. Siła odrzutu może być kontrolowana przez operatora, pod warunkiem podjęcia odpowiednich środków ostrożności. Nie pozwalać na uruchomienie pilarki łańcuchowej.
• Nie wyciągać ramion zbyt daleko i nie ciąć powyżej wysokości ramienia. Pomaga to uniknąć niezamierzonego kontaktu z krańcem prowadnicy i umożliwia lepszą kontrolę nad pilarką łańcuchową w nieoczekiwanych sytuacjach.
• Używać wyłącznie prowadnic i łańcuchów zalecanych przez producenta. Nieodpowiednie prowadnice i łańcuchy zamienne mogą doprowadzić do pęknięcia łańcucha lub odrzutów.
• Stosować się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki łańcuchowej. Spadek poziomu głębokości może prowadzić do zwiększenia częstotliwości odrzutów.

- Techniki użytkowania pilarki łańcuchowej elektrycznej (zasilanej akumulatorem) Zawsze przestrzegać ostrzeżeń dotyczących bezpieczeństwa i stosować techniki cięcia najbardziej odpowiednie do rodzaju wykonywanej pracy, zgodnie ze wskazówkami i przykładami podanymi w instrukcji obsługi.

- Bezpieczne przemieszczanie pilarki łańcuchowej elektrycznej (zasilanej akumulatorem)

Za każdym razem, gdy konieczne jest przesunięcie lub przeniesienie urządzenia, należy: – wyłączyć silnik, poczekać na zatrzymanie łańcucha i odłączyć urządzenie od sieci elektrycznej (wyjąć akumulator z jego gniazda); – założyć osłonę na prowadnicę; – chwytać urządzenie jedynie za uchwyty i kierować urządzenie tnące w kierunku przeciwnym do kierunku ruchu. Podczas transportowania maszyny w pojeździe należy umieścić ją w taki sposób, aby nie stanowiła zagrożenia i stabilnie zamocować.

- Zalecenia dla początkujących użytkowników

Przed pierwszym ścinaniem lub okrzesywaniem należy: - przejść odpowiednie szkolenie w zakresie użytkowania tego rodzaju sprzętu; - dokładnie przeczytać ostrzeżenia bezpieczeństwa i instrukcje obsługi zawarte w niniejszym podręczniku; - ćwiczyć na pniakach znajdujących się na ziemi lub zamocowanych na stojakach w celu uzyskania niezbędnej znajomości urządzenia i najbardziej odpowiednich technik cięcia.

2.4 OCHRONA ŚRODOWISKA

• Podczas pracy pewna ilość oleju, niezbędna do smarowania łańcucha, przedostaje się do środowiska; z tego powodu należy używać wyłącznie olejów biodegradowalnych, przeznaczonych do tego celu. Stosowanie oleju mineralnego lub oleju do silników powoduje poważne szkody w środowisku.
• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania opakowań, zniszczonych części, czy jakichkolwiek innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być oddzielone i składowane w odpowiednich punktach selektywnego gromadzenia odpadów, które przeprowadzą utylizację tych materiałów.
• Należy skrupulatnie przestrzegać lokalnych przepisów dotyczących utylizacji odpadów
• Po ostatecznym zaprzestaniu używania maszyny, nie porzucać jej w środowisku,

lecz zwrócić się do punktu selektywnego gromadzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządzenia elektryczne muszą być zbierane oddzielnie w celu ponownego ich wykorzystania w sposób przyjazny dla środowiska. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokarmowego, powodując zagrożenie dla zdrowia ludzkiego i dobrego samopoczucia. Aby uzyskać więcej szczegółowych informacji na temat utylizacji tego produktu, należy zwrócić się do organu odpowiedzialnego za utylizację odpadów z gospodarstw domowych lub do sprzedawcy.

Pod koniec okresu użytkowania, w trosce o środowisko naturalne, dokonać utylizacji akumulatora. Akumulator zawiera materiał, który jest niebezpieczny dla osób i otoczenia. Akumulator powinien być poddany utylizacji w wyspecjalizowanym punkcie, który zajmuje się recyklingiem akumulatorów litowo-jonowych.

Dzięki selektywnej zbiórce zużytych produktów i opakowań możliwy jest recykling i ponowne wykorzystanie materiałów. Ponowne wykorzystanie materiałów pochodzących z recyklingu chroni środowisko naturalne i zmniejsza popyt na surowce.

3. ZAPOZNANIE SIĘ Z MASZYNA

3.1 OPIS MASZYNY I PRZEZNACZENIE

Niniejsza maszyna jest urządzeniem do prac leśnych o nazwie pilarka łańcuchowa zasilana akumulatorem.

Maszyna składa się z silnika zasilanego z akumulatora i prowadnicy, która służy do przenoszenia napędu z silnika na łańcuch, który działa jak piła.

Operator trzyma maszynę dwiema rękami, używając przedniego i tylnego uchwytu, i może obsługiwać główne elementy sterujące, pozostając w bezpiecznej odległości od urządzenia tnącego.

3.1.1 Użytkowanie zgodne z przeznaczeniem

Maszyna została zaprojektowana i stworzona do:

- okrzesywanie drzew o wymiarach odpowiadających długości prowadnicy lub drewnianych obiektów o podobnych właściwościach; - użytkowania tylko przez jednego operatora.

3.1.2 Niewłaściwe użytkowanie

Jakiekolwiek inne zastosowanie odbiegające od powyżej opisanego może okazać się niebezpieczne i spowodować szkody dla osób i/lub mienia. Niewłaściwe użycie urządzenia stanowią (przykładowo podane czynności, ale nie tylko):

– przycinanie żywopłotów;
- prace rzeźbiarskie;
– cięcie palet, skrzyń i ogólnie opakowań;
– cięcie mebli lub obiektów zawierających gwoździe, śruby lub różnego rodzaju elementy metalowe;
- wykorzystywanie w rzeźnictwie;
– używanie maszyny do cięcia materiałów innych niż drewniane (tworzywa sztuczne, materiały budowlane);
– używanie maszyny jako dźwigni do podnoszenia, przemieszczania lub cięcia obiektów;
– używanie maszyny zablokowanej na stałych podporach;
– korzystanie z urządzeń tnących innych niż te wymienione w tabeli "Dane techniczne". Ryzyko poważnego uszkodzenia ciała i zranienia:
– jednoczesne użytkowanie maszyny przez więcej niż jedną osobę.

WAŻNE Niewłaściwe użytkowanie maszyny prowadzi do utraty gwarancji i zwalnia producenta od wszelkiej odpowiedzialności, obciążając użytkownika wszelkimi zobowiązaniami wynikającymi ze szkód lub obrażeń ciała własnych lub wobec osób trzecich.

3.1.3 Typologia użytkowników

Niniejsze urządzenie jest przeznaczone do użytku przez konsumentów, czyli nieprofesjonalnych operatorów. Niniejsze urządzenie przeznaczone jest „do użytku hobbystycznego”.

3.2 GŁÓWNE ELEMENTY (Rys. 1):

A. Silnik: wprawia w ruch urządzenie tnące.
B. Drążek sterowania: główne elementy sterowania obrotami silnika.

C. Tylny uchwyt: uchwyt umieszczony w tylnej części drążka sterowania.
D. Uchwyt przedni: uchwyt umieszczony na drążku sterowania.
E. Okrzesywarka: urządzenie przeznaczone do okrzesywania i przycinania drzew.
F. Uprząż: pas materiałowy, który, przechodząc przez ramię, pomaga utrzymać ciężar urządzenia podczas pracy.
G. Prowadnica: podtrzymuje i prowadzi łańcuch.
H. Łańcuch: element tnący, składający się z ogniw napędzających wyposażonych w małe ostrza zwane „zębami” oraz bocznych połączeń łączonych nitami.
I. Ogranicznik łańcucha: urządzenie bezpieczeństwa, które zapobiega niekontrolowanym ruchom łańcucha w przypadku jego zerwania lub poluzowania.
J. Ośłona prowadnicy: osłona piły łańcuchowej na prowadnicy, używana podczas przenoszenia, transportu lub przechowywania maszyny.
K. Akumulator: (jeśli nie jest dołączony do urządzenia, patrz rozdział 13. „Akcesoria na zamówienie”) urządzenie zasilające pilarkę; jego charakterystyka i zasady użytkowania opisane są w oddzielnej instrukcji.
L. Ładowarka akumulatora (jeśli nie jest dostarczona wraz z maszyną, patrz rozdział 13. „Akcesoria na zamówienie”): urządzenie przeznaczone do ładowania akumulatora; jego charakterystyka i zasady użytkowania opisane są w oddzielnej instrukcji.

3.3 TABLICZKA IDENTYFIKACYJNA (Rys. 1)

1. Poziom mocy akustycznej
2. Znak zgodności
3. Miesiąc/rok produkcji
4. Typ urządzenia
5. Numer fabryczny
6. Nazwa i adres producenta
7. Kod wyrobu
8. Napięcie i częstotliwość zasilania
9. Prędkość łańcucha

Zapisać dane identyfikacyjne maszyny w odpowiednich polach na etykiecie zamieszczonej z tyłu okładki.

WAŻNE Używać danych identyfikacyjnych zamieszczonych na etykiecie w przypadku kontaktowania się z autoryzowanym serwisem.

WAŻNE Przykładowa Deklaracja Zgodności znajduje się na ostatnich stronach instrukcji.

3.4 OZNAKOWANIE BEZPIECZEŃSTWA (Rys. 2)

Na maszynie zamieszczono różnego rodzaju symbole.

Znaczenie symboli:

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO! W

przypadku nieprawidłowego użytkowania maszyna może stanowić zagrożenie dla samego operatora oraz dla innych osób. ZAGROŻENIE WYRZUTEM!

Należy zwrócić uwagę na ewentualnie elementy wyrzucane przez ostrze, gdyż mogą one powodować poważne obrażenia osób lub szkody mienia.

OSTRZEŻENIE! Przed rozpoczęciem użytkowania urządzenia prosimy przeczytać instrukcję.

Stosować okulary ochronne.

Stosować ochronę słuchu.

Stosować kask ochronny.

Stosować rękawice antypoślizgowe.

Stosować obuwie antypoślizgowe!

Nie wystawiać urządzenia na działanie deszczu (lub wilgoci)

ZAGROŻENIE! Porażenie prądem. Utrzymywać odległość co najmniej 15 metrów od napowietrznych linii wysokiego napięcia. Oddalić wszystkie osoby lub zwierzęta domowe na odległość co najmniej 15 m podczas użytkowania maszyny

Przed przystąpieniem do kontroli, czyszczenia lub konserwacji/regulacji maszyny wyjąć z niej akumulator.

WAŻNE Uszkodzone lub nieczytelne etykiety należy wymienić. Zwrócić się o nowe etykiety do autoryzowanego serwisu.

4. MONTAŻ

⚠ Normy bezpieczeństwa, których należy przestrzegać, zostały opisane w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

W celu ułatwienia magazynowania i transportu, niektóre części składowe maszyny mogą nie być zamontowane bezpośrednio w fabryce, ale muszą być skompletowane po uprzednim rozpakowaniu, zgodnie z poniżej podaną instrukcją.

⚠ Rozpakowanie lub zakończenie montażu należy wykonywać na płaskiej i stabilnej powierzchni, w miejscu umożliwiającym przemieszczanie maszyny i opakowań, używając zawsze odpowiednich narzędzi. Nie używać maszyny przed zakończeniem czynności opisanych w sekcji „MONTAŻ”.

4.1 ROZPAKOWANIE

1. Otworzyć opakowanie, zachowując ostrożność, by nie zgubić znajdujących się w nim elementów.
2. Zapoznać się z dokumentacją znajdująca się w opakowaniu, np. z niniejszymi instrukcjami.
3. Wyjąć wszystkie luźne elementy z kartonu.
4. Wyjąć urządzenie z opakowania.
5. Usunąć karton i inne elementy opakowania zgodnie z obowiązującymi przepisami.

4.2 MONTAŻ PROWADNICY I ŁAŃCUCHA

Zawsze zakładać solidne rękawice robocze do obsługi prowadnicy i łańcucha. Podczas montażu prowadnicy i łańcucha należy zachować szczególną ostrożność, aby nie narażać bezpieczeństwa i wydajności maszyny; w razie wątpliwości skontaktować się ze sprzedawcą.
⚠️ Przed przystąpieniem do montażu należy sprawdzić, czy akumulator jest umieszczony w gnieździe.

1. Odkręcić pokrętło (Rys. 3.A) i zdjąć osłonę łańcucha (Rys. 3.B), aby dostać się do koła pociągowego i gniazda prowadnicy.

2. Zamontować prowadnicę (Rys. 4.A), wkładając śrubę dwustronną (Rys. 4.B) do rowka (Rys. 4.C) i popchnąć ją w kierunku tylnej części korpusu maszyny.

3. Zamontować łańcuch na kole pociągowym (Rys. 5.A) i wzdłuż prowadnicy, uważając, aby przestrzegać kierunku ruchu (Rys. 5.B).

Kierunek ruchu łańcucha

Jeśli końcówka prowadnicy jest wyposażona w koło pośredniczące, upewnić się, że ogniwa napędu łańcucha są prawidłowo dopasowane do przedziałów koła łańcuchowego (Rys. 6.).

1. Sprawdzić, czy sworzeń napinacza łańcucha (Rys. 5.C) jest prawidłowo umieszczony w odpowiednim otworze prowadnicy; w przeciwnym razie odpowiednio zadziałać na śrubę napinacza łańcucha (Rys. 5.D), aż do całkowitego włożenia sworznia.

2. Zamontować osłone, bez dokręcania pokrętła do oporu.

3. Odpowiednio zadziałać na śrubę napinacza łańcucha (Rys. 5.D) aż do uzyskania prawidłowego naprężenia łańcucha (Rys. 7).

4. Utrzymując podniesioną prowadnicę, dokręcić do oporu pokrętło osłony (Rys. 8.A).

4.2.1 Kontrola naprężenia łańcucha

Skontrolować naprężenie łańcucha. Naprężenie jest prawidłowe, kiedy po chwyceniu łańcucha w połowie prowadnicy, ogniwa napędzające nie wychodzą z prowadnicy (Rys. 7)

4.3 MONTAŻ OKRZESYWARKI

⚠️ Przed przystąpieniem do montażu należy sprawdzić, czy akumulator jest umieszczony w gnieździe.

1. Włożyć okrzesywarkę (Rys. 9.A) na drążek sterowania (Rys. 9.B) aż kołki blokujące (Rys. 9.C) wejdą do otworu drążka (Rys. 9.D). Montaż jest prawidłowy, kiedy kołki całkowicie wyjdą z otworu.
2. Zamknąć dźwignię blokującą (Rys. 9.E).

⚠️ Regularnie kontrolować, czy złącza są prawidłowo dokręcone.

4.4 PRZEDŁUŻENIE OKRZESYWARKI

1. Otworzyć dźwignię blokującą (Rys. 10.A).
2. Pociągnąć lub popchnąć drążek (Rys. 10.B) w celu uzyskania żądanej długości;
3. Zamknąć dźwignię blokującą (Rys. 10.A).

⚠️ Regularnie kontrolować, czy złącza są prawidłowo dokręcone.

4.5 USUWANIE OKRZESYWARKI

⚠️ Przed usunięciem okrzesywarki poczekać na schłodzenie silnika.

Aby usunąć okrzesywarkę (Rys. 9.A):

1. Oprzeć drążek sterowania (Rys. 9.B) na ziemi.
2. Otworzyć dźwignię blokującą (Rys. 9.E)
3. Nacisnąć kołki blokujące (Rys. 9.C) i wyjąć je z otworu drążka (Rys. 9.D).
4. Zdemontować okrzesywarkę.

Dźwignia regulacji obrotów silnika (Rys. 11.A) umożliwia uruchomienie urządzenia tnącego.

Użycie dźwigni regulacji obrotów silnika (Rys. 11.A) jest możliwe wyłącznie, jeśli równocześnie zostanie naciśnięty przycisk blokowania regulacji obrotów silnika (Rys. 11.B).

5.2 PRZYCISK BLOKOWANIA REGULACJI OBROTÓW SILNIKA

Przycisk blokowania regulacji obrotów silnika (Rys. 11.B) umożliwia włączenie dźwigni regulacji obrotów silnika (Rys. 11.A).

6. UŻYTKOWANIE MASZYNY

⚠ Normy bezpieczeństwa, których należy przestrzegać, zostały opisane

w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

Umieść urządzenie w pozycji poziomej i odpowiednio umieścić na powierzchni.

6.1.1 Kontrola i ładowanie akumulatora (Rys. 12)

Przed każdym uruchomieniem, sprawdzić stan naładowania akumulatora, postępując zgodnie z instrukcjami zawartymi w książeczce akumulatora.

6.1.2 Używanie uprzęży

⚠️ Należy często sprawdzać wydajność szybkozłącza, aby umożliwiać szybkie zwolnienie maszyny z pasów w razie niebezpieczeństwa.

Uprząż powinna być założona przed zaczepieniem maszyny na odpowiednim zaczepie, a pas powinien być wyregulowany odpowiednio do wzrostu i budowy operatora.

• Pas (Rys. 13.A) powinien przechodzić przez lewe ramię, a następnie przez prawe biodro.
• Podczepić karabinek (Rys. 13.B) do odpowiedniego zaczepu umieszczonego na drążku sterowania.
• W razie konieczności, zwolnić klamrę zaciskową (Rys. 13.C), aby odczepić maszynę od uprzęży.

6.1.3 Uzupełnianie oleju smarowania łańcucha

Przed użyciem maszyny należy uzupełnić olej do smarowania łańcucha. Procedura i zalecenia dotyczące uzupełniania oleju zostały opisane w par. 7.3.

6.1.4 Kontrola naprężenia łańcucha

⚠️ Czynność ta powinna być przeprowadzona przy wyłączonym urządzeniu i z usuniętym akumulatorze (par. 7.2.2).

Skontrolować naprężenie łańcucha. Naprężenie jest prawidłowe, kiedy po chwyceniu łańcucha w połowie prowadnicy, ogniwa napędzające nie wychodzą z prowadnicy (Rys. 7).

Aby wyregulować naprężenie łańcucha: 1. Poluzować pokrętło osłony (Rys. 3.A).

1. Odpowiednio zadziałać na śrubę napinacza łańcucha (Rys. 5.D) aż do uzyskania prawidłowego naprężenia łańcucha;
2. Utrzymując podniesioną prowadnicę, dokręcić do oporu pokrętło osłony. (Rys. 8.A).

⚠️ Nie pracować z poluzowanym łańcuchem, aby nie spowodować niebezpiecznych sytuacji w przypadku wypadnięcia łańcucha z prowadnicy.

WAŻNE Na początku użytkowania (lub po wymianie łańcucha) kontrole powinny być przeprowadzane z większą częstotliwością z powodu dostosowywania łańcucha.

6.2 KONTROLE BEZPIECZEŃSTWA

⚠️ Przed rozpoczęciem użytkowania maszyny należy zawsze przeprowadzić kontrole bezpieczeństwa.

6.2.1 Ogólna kontrola bezpieczeństwa

Część Wynik
Uchwyty i osłony Czyste	, suche,właściwie iprawidłowopodłączone dourządzenia
Śruby na urządzeniui na ostrzu	Dobrze dokręcone(niepoluzowane)
Drogi przepływupowietrzachłodziącego	Drożne
Prowadnica Zamontowanaprawidłowo.
Łańcuch Naostrzony,	nieuszkodzony iniezużyty, prawidłowozamontowany inapreżony.
Osłony W stanie	nienaruszonym,bez uszkodzeń.
Akumulator Brak uszkodzeń	opakowania, bezwycieków płynu
Maszyna Brak śladów	uszkodzenia lubzużycia. Braknietypowych wibracji.Brak nietypowychdźwięków

Dźwignia regulacji obrotów silnika, przycisk blokowania regulacji obrotów silnika

Powinny poruszać się swobodnie, bez wysiłku, a po zwolnieniu muszą automatycznie i szybko powrócić do swojej wyjściowej pozycji.

6.2.2 Test funkcjonowania maszyny

Działanie	Wynik
Umieścić akumulator w jego gnieździe (par. 7.2.3).	Łańcuch nie powinien się poruszać
Nacisnąć dźwignię regulacji obrotów silnika (bez naciskania przycisku blokowania regulacji obrotów silnika)	Dźwignia obrotów silnika jest zablokowana.
Nacisnąć przycisk blokowania regulacji obrotów silnika i dźwignię regulacji obrotów silnika.	Elementy sterowania powinny mieć swobodny i niewymuszony zakres ruchu. Łańcuch porusza się.
Zwolnić dźwignię regulacji obrotów silnika.	Dźwignia musi automatycznie i szybko powrócić do pozycji neutralnej. Łańcuch powinien się zatrzymać.

Jeśli którykolwiek wynik różni się od danych wskazanych w poniższych tabelach, nie należy użytkować urządzenia! Należy zwrócić się o pomoc do centrum serwisowego w celu dokonania przeglądu i naprawy urządzenia.

6.3 URUCHOMIENIE

1. Zdjąć osłone prowadnicy (Rys. 1.J).
2. Upewnić się, że prowadnica i łańcuch nie dotykają podłoża lub innych przedmiotów.
3. Włożyć akumulator (Rys. 14.A) do gniazda, dociskając do oporu, aż do usłyszenia „kliknięcia” oznaczającego zablokowanie go na swoim miejscu, w celu zapewnia przepływu prądu.
4. Nacisnąć przycisk blokowania regulacji obrotów silnika (Rys. 11.B) i dźwignię regulacji obrotów silnika. (Rys. 11.A).

6.4 PRACA

Przed pierwszym okrzesywaniem należy:

• Przejść odpowiednie szkolenie w zakresie użytkowania tego rodzaju sprzętu.
• Prawidłowo nałożyć uprząż.
• Dokładnie przeczytać ostrzeżenia bezpieczeństwa i instrukcje obsługi zawarte w niniejszym podręczniku.
• Ćwiczyć na pniakach znajdujących się na ziemi lub zamocowanych na stojakach w celu uzyskania niezbędnej znajomości urządzenia i najbardziej odpowiednich technik cięcia.

W celu rozpoczęcia pracy, należy postępować w następujący sposób:

1. zawsze zaczepiać maszynę do prawidłowo założonej uprzęży (patrz par. 6.1.2)
2. Zawsze trzymać maszynę mocno dwiema rękami.

Natychmiast zatrzymać maszynę, jeśli uch zablokuje się podczas pracy.

UWAGA Podczas użytkowania akumulator jest zabezpieczony przed całkowitym rozładowaniem za pomocą urządzenia zabezpieczającego, które wyłącza maszynę i blokuje jej działanie.

6.4.1 Kontrole wykonywane podczas pracy

6.4.1.a Kontrola naprężenia łańcucha

Podczas pracy łańcuch stopniowo się wydłuża, dlatego należy często sprawdzać jego napreżenie (par. 6.1.4).

6.4.1.b Kontrola dopływu oleju

WAŻNE Nie używać maszyny bez środka smarnego!

Podczas sprawdzania dopływu i upewnić się, że prowadnica i uch są dobrze ustawione.

Uruchomić silnik (par. 6.3) i skontrolować, czy olej łańcucha jest dostarczany, jak pokazano na (Rys. 15).

6.4.2.a Okrzesywanie drzew

Upewnić się, że obszar dku gałęzi jest czysty.

1. Stanąć po stronie przeciwnej do ścinanej gałęzi.

2. Zacząć od niższych gałęzi, następnie przejść do ścinania gałęzi położonych wyżej.

3. Pierwsze cięcie wykonać od dołu do góry (Rys. 16.A). Skończyć okrzesywanie, tnąc od góry do dołu, jak pokazano na (Rys. 16.B).

6.4.2.b Obcinanie gałęzi z drzewa

Jest to czynność usuwania gałęzi ze ściętego drzewa.

⚠️ Zwrócić uwagę na punkty podparcia gałęzi na ziemi, możliwość jej napreżenia, kierunek, w jakim może spaść gałąż podczas cięcia oraz ewentualną niestabilność drzewa po ścięciu gałęzi.

Podczas obcinania niższe i większe gałęzie należy pozostawić, aby podeprzeć pień na ziemi. Małe gałęzie usuwać jednym cięciem (Rys. 17.A). Napreżone gałęzie lepiej jest ciąć, zaczynając od dołu do góry, aby uniknąć wygięcia piły łańcuchowej (Rys. 17.B).

6.5 WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

WAŻNE Zawsze wyłącać urządzenie (par. 6.6) podczas przemieszczania się między strefami pracy.

Jeśli podczas cięcia na wysokości okrzesywarka zablokuje się, operator powinien:

1. natychmiast zwolnić dźwignię regulacji obrotów silnika (Rys. 11.A).
2. Odczekać do całkowitego zatrzymania urządzenia tnącego.
3. Wyjąć akumulator (par. 7.2.2).
4. Wyjąć okrzesywarkę z ciętej gałęzi, podnosząc gałąź, jeśli to konieczne.
5. W razie potrzeby użyć piły ręcznej lub drugiej pilarki łańcuchowej, aby uwolnić zablokowaną okrzesywarkę, wykonując cięcie co najmniej 30 cm od zablokowanego urządzenia. Cięcia należy zawsze wykonywać w kierunku końca gałęzi (czyli między zablokowaną okrzesywarką a końcem gałęzi, a nie między pniem a zablokowaną okrzesywarką). Zapobiega to ciągnięciu okrzesywarki wraz z odcinaną częścią gałęzi, co dodatkowo komplikuje sytuację.

6.6 ZATRZYMANIE

Aby zatrzymać maszynę, zwolnić dźwignię regulacji obrotów silnika (Rys. 11.A).

⚠️ Łańcuch potrzebuje kilku sekund na zatrzymanie się po zwolnieniu dźwigni regulacji obrotów silnika.

Zawsze wyłączać urządzenie podczas przemieszczania się pomiędzy strefami pracy.

Podczas przenoszenia urządzenia nigdy nie trzymać palca na przycisku blokowania regulacji obrotów silnika, aby zapobiec przypadkowemu włączeniu się urządzenia.

6.7 WSKAZÓWKI PO ZAKOŃCZENIU UŻYTKOWANIA

1. Wyjąć akumulator z gniazda i naładować go (par. 7.2.2).
2. Zamontować osłone prowadnicy.
3. Odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu.
4. Poluzować pokrętło mocujące prowadnicy, aby zmniejszyć napreżenie łańcucha.
5. Dokładnie oczyścić maszynę z kurzu i zanieczyszczeń oraz usunąć z łańcucha wszelkie wióry i pozostałości oleju (par. 7.4.2).
6. Sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie potrzeby wymienić uszkodzone części, dokręcić poluzowane śruby i nakrętki.
7. Kontrola pod kątem uszkodzeń maszyny. Jeśli to konieczne, skontaktować się z autoryzowanym centrum serwisowym.

WAŻNE Należy zawsze wyjąć akumulator (par. 7.2.2) i zamontować osłonę ostrza za każdym razem przed pozostawieniem urządzenia bez nadzoru lub nieużytkowanego.

7. KONSERWACJA

7.1 INFORMACJE OGÓLNE

⚠ Normy bezpieczeństwa, których należy przestrzegać, zostały opisane w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

⚠️ Przed przystąpieniem do kontroli, czyszczenia lub konserwacji / regulacji maszyny:

• Zatrzymać urządzenie
• Poczekać na zatrzymanie łańcucha
• Wyjąć akumulator z jego gniazda i naładować go (par. 7.2.2) (nigdy nie zostawiać akumulatora w maszynie lub w zasięgu dzieci lub osób niepowołanych)
• Założyć osłonę prowadnicy, z wyjątkiem wykonywania czynności na prowadnicy lub łańcuchu;

• Poczekać na schłodzenie silnika;

• Przeczytać odpowiednie instrukcje;

• założyć odpowiednią odzież, rękawice robocze i okulary ochronne;

WAŻNE Wszystkie czynności konserwacyjne i regulacyjne maszyny nieopisane w niniejszej instrukcji powinny być wykonywane przez sprzedawcę lub w autoryzowanym Centrum Serwisowym.

7.2 AKUMULATOR

7.2.1 Wydajność akumulatora

Autonomia akumulatora jest głównie uzależniona od:

a. czynników środowiskowych, które powodują zwiększenie zapotrzebowania na energię:
– cięcia drzew i gałęzi o zbyt dużych rozmiarach;
b. zachowań operatora, który powinien unikać:
– częstego włączania i wyłączania maszyny podczas pracy;
– użycia nieprawidłowej techniki cięcia w stosunku do rodzaju pracy(par. 6.4.2);

W celu dokonania optymalizacji wydajności akumulatora zaleca się:

• ciąć suche drewno
• Stosować technikę najbardziej odpowiednią do rodzaju pracy.

W przypadku użycia maszyny w sesjach roboczych dłuższych od dozwolonych dla standardowego akumulatora, możliwe jest:

• Dokonanie zakupu drugiego standardowego akumulatora w celu natychmiastowej wymiany rozładowanego akumulatora bez przerywania ciągłości pracy.
• Dokonanie zakupu akumulatora o zwiększonej żywotności w stosunku do standardowego akumulatora (par. 13.1).

7.2.2 Wyjmowanie i ładowanie akumulatora (Rys. 18÷21)

Dokonać zawsze pełnego ładowania akumulatora, postępując zgodnie ze wskazówkami zawartymi w instrukcji obsługi akumulatora/ładowarki.

UWAGA Akumulator jest wyposażony w zabezpieczenie uniemożliwiające ponowne ładowanie, jeśli temperatura otoczenia nie mieści się w przedziale pomiędzy 0 i +45 °C.

UWAGA Akumulator może być ponownie naładowany w każdej chwili, również częściowo, bez ryzyka jego uszkodzenia.

7.3 UZUPEŁNIANIE ZBIORNIKA OLEJU ŁAŃCUCHA

WAŻNE Używać wyłącznie oleju przeznaczonego do pilarek łańcuchowych lub oleju adhezyjnego do pilarek łańcuchowych. Nie używać zanieczyszczonego oleju, aby nie zatkać filtra w zbiorniku i uniknąć nieodwracalnego uszkodzenia pompy oleju. Użycie oleju dobrej jakości jest kluczowym czynnikiem zapewniającym skuteczne smarowanie części tnących; zużyty olej lub olej niskiej jakości nie zapewnia prawidłowego smarowania i skraca żywotność łańcucha i prowadnicy.

WAŻNE Nigdy nie uruchamiać łańcucha bez zapewnienia odpowiedniego smarowania, ponieważ może to doprowadzić do uszkodzenia okrzesywarki i zmniejszenia bezpieczeństwa użytkowania.

Jeśli poziom oleju jest niski, należy go uzupełnić zgodnie z poniższymi zaleceniami:

1. Odkręcić i wyjąć korek (Rys. 22.A) ze zbiornika oleju.
2. Nalać oleju do zbiornika i sprawdzić jego poziom za pomocą odpowiedniego wskaźnika (Rys. 22.B).
3. Upewnić się, że do zbiornika oleju podczas uzupełniania nie dostają się żadne zanieczyszczenia.
4. Włożyć na miejsce korek oleju i dokręcić go.

7.4 CZYSZCZENIE

7.4.1 Czyszczenie maszyny i silnika

Po zakończeniu pracy:

• Dokładnie oczyścić maszynę z kurzu i zanieczyszczeń.
• W celu ograniczenia ryzyka pożaru, przechowywać urządzenie, a w szczególności silnik bez pozostałości liści, gałęzi lub nadmiaru smaru.
• Czyścić urządzenie po każdym użyciu przy użyciu czystej, wilgotnej szmatki nasączonej łagodnym detergentem.
• Usunąć wszelkie ślady wilgoci za pomocą miękkiej, suchej szmatki. Wilgoć może spowodować porażenie prądem.
• Nie należy używać żracych środków czyszczących ani rozpuszczalników do czyszczenia części z tworzywa sztucznego lub uchwytów.
• Nie stosować strumieni wody oraz unikać moczenia silnika i komponentów elektrycznych.
• Aby nie dopuścić do przegrzania i uszkodzenia silnika lub akumulatora, należy zawsze upewnić się, że kratki wlotu powietrza są czyste i wolne od zanieczyszczeń.

7.4.2 Czyszczenie łańcucha

Po każdym użyciu należy usunąć z łańcucha wióry i pozostałości oleju.

W przypadku silnych zabrudzeń lub pokrycia żywicą:

1. Zdemontować łańcuch i umieścić na kilka godzin w pojemniku ze specjalnym detergentem.
2. Opłukać w czystej wodzie i spryskać sprayem antykorozyjnym.
3. Zamontować łańcuch na maszynie.

7.5 OGRANICZNIK ŁAŃCUCHA

Przed każdym użyciem skontrolować stan ogranicznika łańcucha (Rys. 1.I) i naprawić, jeśli jest uszkodzony.

7.6 OTWORY SMAROWANIA MASZYNY I PROWADNICY

Przed każdym rozpoczęciem użytkowania

1. Zdjąć osłone (par. 4.2)
2. Zdemontować prowadnicę
3. Skontrolować, czy otwory smarowania maszyny (Rys. 23.A) i prowadnicy (Rys. 23.B) nie są załkane.

7.7 NAKRĘTKI I ŚRUBY MOCUJĄCE

• Śruby i nakrętki powinny być dobrze dokręcone, aby mieć pewność, że urządzenie znajduje się zawsze w stanie gotowym do bezpiecznej eksploatacji.
• Systematycznie sprawdzać, czy uchwyty są dobrze zamocowane.

7.8 KOŁO POCIĄGOWE ŁAŃCUCHA

U sprzedawcy raz w miesiącu skontrolować stan koła łańcuchowego i wymienić go, jeśli zużycie przekracza dopuszczalne limity.

Nie montować nowego łańcucha ze zużytym kołem łańcuchowym i odwrotnie.

7.9 KONSERWACJA ŁAŃCUCHA

⚠️ Ze względów bezpieczeństwa i wydajności bardzo ważne jest, aby urządzenia tnące były dobrze naostrzone.

Ostrzenie łańcucha jest niezbędne, kiedy:

• Wióry mają konsystencję pyłu.
• Konieczne jest użycie większej siły do cięcia.
• Cięcie nie jest prostoliniowe.
• Zwiększają się wibracje.

Jeśli tańcuch nie jest

wystarczająco naostrzony, zwiększa się ryzyko odrzutu (kickback).

WAŻNE Ostrzenie łańcucha zaleca się powierzyć wyspecjalizowanemu serwisowi, gdyż jest ono wykonywane przy użyciu specjalnego sprzętu zapewniającego minimalne usuwanie materiału i stałe ostrzenie wszystkich krawędzi tnących.

7.9.1 Wymiana łańcucha

Łańcuch należy wymienić, kiedy:

• długość części tnącej wynosi 5 mm lub mniej.
• Luz ogniw na nitach jest za duży.
• Prędkość cięcia jest wolna i powtarzane ostrzenie nie zwiększa prędkości cięcia. Łańcuch jest zużyty.

WAŻNE Po wymianie łańcucha kontrole jego naprężenia powinny być przeprowadzane z większą częstotliwością z powodu dostosowywania łańcucha.

7.10 KONSERWACJA PROWADNICY

UWAGA Wszystkie czynności dotyczące prowadnicy to prace wymagające specjalnych kompetencji, a także zastosowania odpowiedniego sprzętu; ze względów bezpieczeństwa należy się skontaktować ze sprzedawcą.

Aby uniknąć niesymetrycznego zużywania prowadnicy, należy ją regularnie odwracać.

Aby utrzymać wydajność prowadnicy, należy:

1. smarować za pomocą strzykawki (niedołączona do wyposażenia) łożyska koła pośredniczącego (jeśli dostępne).
2. Czyścić rowki prowadnicy za pomocą odpowiedniego skrobaka (niedołączony do wyposażenia) (Rys. 24.A);
3. Czyścić otwory smarowania (Rys. 24.B);
4. Za pomocą płaskiego pilnika spiłowywać zadziory z krawędzi i wyrównywać ewentualne różnice wysokości między prowadnicami.

7.10.1 Wymiana prowadnicy

Prowadnicę należy wymienić, kiedy:

• głębokość rowków jest mniejsza niż wysokość ogniw napędzających (które nigdy nie mogą dotykać dna);
• wewnętrzna ścianka prowadnicy jest zużyta w takim stopniu, że łańcuch przechyla się na jedną stronę.

8. MAGAZYNOWANIE

WAŻNE Zasady bezpieczeństwa podczas czynności konserwacyjnych opisane są w par. 2.4. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

8.1 MAGAZYNOWANIE MASZYNY

W przypadku konieczności magazynowania urządzenia:

1. Wyjąć akumulator z gniazda i naładować go (par. 7.2.2).
2. Po unieruchomieniu urządzenia tnącego nałożyć osłonę prowadnicy.
3. Odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu.
4. Wyczyścić (par. 7.4).
5. Sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie potrzeby wymienić uszkodzone części i dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym.
6. Przechowywać maszynę:
7. w suchym środowisku,
8. zabezpieczona przed wpływami atmosferycznymi,
9. w miejscu niedostępnym dla dzieci.
10. Należy upewnić się, że usunięte zostały klucze lub narzędzia używane do konserwacji.

8.2 MAGAZYNOWANIE AKUMULATORA

Jeśli akumulator nie jest ładowany przez dłuższy czas, należy go zawsze przechowywać w cieniu, w chłodnym miejscu, w środowisku pozbawionym wilgoci, w temperaturze otoczenia pomiędzy 0 i 45°C.

UWAGA W przypadku długotrwałej bezczynności, w celu przedłużenia jego żywotności, należy ładować akumulator raz na dwa miesiące.

9. PRZEMIESZCZANIE I TRANSPORT

Za każdym razem, gdy należy przemieścić, podnieść, przetransportować lub przechylić maszynę, należy:

1. Zatrzymać urządzenie
2. Poczekać na zatrzymanie łańcucha
3. Wyjąć akumulator z gniazda i naładować go
4. Założyć osłonę na prowadnicę
5. Poczekać na schłodzenie silnika
6. Założyć grube rękawice robocze
7. Chwytać urządzenie jedynie za uchwyty i kierować urządzenie tnące w kierunku przeciwnym do kierunku ruchu.

Podczas transportu urządzenia na pojeździe samochodowym, należy:

1. odpowiednio zabezpieczyć urządzenie za pomocą lin lub łańcuchów
2. Ustawić maszynę tak, aby nie stwarzać dla nikogo zagrożeń.

10. SERWIS I NAPRAWA

Niniejsza instrukcja zawiera wszelkie informacje niezbędne do posługiwania się maszyną i poprawnego wykonania podstawowych czynności z zakresu konserwacji dokonywanych przez samego użytkownika. Wszelkie regulacje i czynności konserwacyjne nieopisane w niniejszej instrukcji muszą być wykonywane przez dealera lub w specjalistycznym serwisie. Czynności wykonane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę wszystkich praw konsumenta, udzielonych gwarancji oraz zwalniają producenta z jakichkolwiek zobowiązań i z odpowiedzialności prawnej.

Stosowanie części zamiennych i akcesoriów, które nie zostały zatwierdzone oraz części zamiennych i akcesoriów innych niż oryginalne zagraża bezpieczeństwu urządzenia i zwalnia Producenta od jakichkolwiek zobowiązań lub odpowiedzialności.

11. ZAKRES GWARANCJI

Warunki gwarancji dotyczą wyłącznie konsumentów, tj. nieprofesjonalnych operatorów. Gwarancja obejmuje wszystkie wady materiałów i wykonania, stwierdzone w okresie gwarancyjnym przez sprzedawcę lub autoryzowane centrum serwisowe. Wykonanie gwarancji ogranicza się do naprawy lub wymiany części uznanych za wadliwe. Zaleca się, aby raz w roku skontrolować działanie maszyny w autoryzowanym centrum serwisowym w celu jej konserwacji, napraw serwisowych i kontroli urządzeń zabezpieczających.

Wykonanie gwarancji jest uzależnione od regularnej konserwacji maszyny. Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku:

• Niezapoznania się użytkowników z załączoną dokumentacją (Instrukcje użytkownika i wskazówki).
  • Profesjonalnego użytkowania.
• Nieuwagi, zaniedbania.
• Przyczyny zewnętrznej (błyskawice, uderzenia, obecność ciał obcych wewnątrz maszyny) lub wypadku.
• Nieprawidłowego lub niedozwolonego użytkowania i montażu maszyny.
• Nieodpowiedniej konserwacji.
• Modyfikacji maszyny.
• Używania nieoryginalnych części zamiennych (adaptowalne części).
• Używania akcesoriów niedostarczonych lub niezatwierdzonych przez producenta.

Gwarancja nie obejmuje:

• czynności konserwacyjnych (opisanych w instrukcji).
• Naturalnego zużycia części eksploatacyjnych, takich jak narzędzia tnące, śruby zabezpieczające.
• Normalnego zużycia.
• Estetycznego pogorszenia wyglądu maszyny w związku z jej użytkowaniem.

Wszelkich dodatkowych kosztów związanych z aktywacją gwarancji, takich jak przemieszczenie jej do użytkownika, przewóz maszyny do sprzedawcy detalicznego, wynajem sprzętu zastępczego lub wykonanie połączeń telefonicznych do firmy zewnętrznej w celu przeprowadzenia wszystkich prac konserwacyjnych.

Użytkownik podlega przepisom prawa danego kraju. Niniejsza gwarancja w żaden sposób nie ogranicza praw, które przysługują kupującemu w ramach tych przepisów.

12. IDENTYFIKACJA USTEREK

USTERKA MOŻLIWA PRZYCZYNA SPOSÓB USUNIĘCIA
1. Po naciśnięciu dźwigni regulacji obrotów silnika i przycisku blokowania regulacji obrotów silnika maszyna nie uruchamia się.	Brak lub nieprawidłowe zamontowanie akumulatora	Upewnić się, że akumulator jest prawidłowo zainstalowany (Rys. 14.A)
	Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 7.2.2)
	Urządzenie uszkodzone Nigdy nie używać urządzenia.Wyjąć akumulator i skontaktować się z serwisem.
2. Silnik zatrzymuje się podczas pracy	Akumulator nie jest prawidłowo włożony.	Upewnić się, że akumulator jest prawidłowo zainstalowany (Rys. 14.A).
	Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 7.2.2)
	Urządzenie uszkodzone Nigdy nie używać urządzenia.Wyjąć akumulator i skontaktować się z centrum serwisowym.
3. Po naciśnięciu przycisku blokowania regulacji obrotów silnika i dźwigni regulacji obrotów silnika łańcuch nie uruchamia się	Zbyt duże naprężenie łańcucha	Skorygować naprężenie łańcucha (par. 6.1.4).
	Problemy z prowadnicą i łańcuchem	Skontrolować, czy łańcuch swobodnie się przesuwa, a prowadnica nie jest zdeformowana (par. 7.10).
	Urządzenie uszkodzone. Nigdy nie używać urządzenia.Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym.
4. łańcuch na końcowym odcinku prowadnicy przegrzewa się i dymi.	Zbyt duże naprężenie łańcucha	Skorygować naprężenie łańcucha (par. 6.1.4).
	Zbiornik oleju smarującego jest pusty.	Uzupełnić zbiornik oleju smarującego (par. 7.3).
5. Silnik działa nieregularnie lub brak mocy pod obciążeniem	Problemy z prowadnicą i łańcuchem	Skontrolować, czy łańcuch swobodnie się przesuwa, a prowadnica nie jest zdeformowana (par. 7.10).
6. Podczas pracy występuje nadmierny poziom hałasu i/ lub drgań	Poluzowane lub uszkodzone części	Zatrzymać urządzenie,wyjąć akumulator i:- sprawdzić uszkodzenia;- sprawdzić, czy są poluzowane części i dokręcić je;- skontaktować się z serwisem w celu wymiany lub naprawy uszkodzonych części na części o takich samych parametrach
7. Niska wydajność akumulatora	Trudne warunki użytkowania z większym poborem prądu	Optymalizować użytkowanie (par. 7.2.1)
	Akumulator niewystarczający w stosunku do wymagań	Użyć drugiego akumulatora lub akumulatora o zwiększonej wydajności (par. 7.2.1)
	Pogorszenie wydajności akumulatora	Zakupić nowy akumulator
8. Ładowarka akumulatora nie ładuje akumulatora	Akumulator nie jest prawidłowo włożony do ładowarki akumulatora	Sprawdzić, czy umieszczenie akumulatora jest prawidłowe (par. 7.2.2)
	Nieodpowiednie warunki temperaturowe w pomieszczeniu ładowania	Wykonywać ładowanie w środowisku o odpowiedniej temperaturze (patrz instrukcja obsługi akumulatora/ładowarki)
	Zabrudzone styki Wyczyścić	styki
	Brak napięcia w ładowarce akumulatora	Sprawdzić, czy wtyczka jest podłączona i czy w gnieździe wtykowym występuje napięcie
	Uszkodzona ładowarka akumulatora	Wymienić na oryginalną część
		Jeśli problem utrzymuje się nadal, należy poszukać rozwiązania w instrukcji obsługi akumulatora / ładowarki

Jeżeli po wykonaniu czynności opisanych powyżej usterki będą nadal się utrzymywać, należy skontaktować się ze sprzedawcą.

13. AKCESORIA NA ZAMÓWIENIE

13.1 AKUMULATORY

Aby dostosować się do specyficznych wymogów eksploatacyjnych, dostępne są akumulatory w różnych parametrach wydajności (rys. 25). Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli „Dane techniczne”.

13.2 ŁADOWARKA AKUMULATORA

Urządzenie, które służy do ładowania akumulatora (Rys. 26).

13.3 PROWADNICE I ŁAŃCUCHY

„Tabela prawidłowej kombinacji prowadnicy i łańcucha” zawiera wszystkie możliwe kombinacje prowadnic i łańcuchów, ze wskazaniem tych, które mogą być użyte w każdym urządzeniu, oznaczonych symbolem “√”.

Ta sama tabela zawiera także dane homologowanych łańcuchów i prowadnic dla każdego urządzenia.

⚠ Jako części zamiennych używać wyłącznie prowadnic i łańcuchów wymienionych w tabeli. Stosowanie niezatwierdzonych kombinacji może spowodować poważne obrażenia operatora i uszkodzenie urządzenia.

⚠ Biorąc pod uwagę, że wybór, zastosowanie i użycie prowadnicy i łańcucha są działaniami wykonywanymi przez użytkownika na podstawie jego własnego osądu, przyjmuje on również odpowiedzialność za wszelkie szkody wynikające z tych działań. W przypadku wątpliwości lub słabej znajomości specyfiki każdej prowadnicy lub łańcucha należy się skontaktować ze sprzedawcą lub specjalistycznym centrum ogrodniczym.

ÍNDICE

1. PARTE GERAL.... 1
2. NORMAS DE SEGURANÇA....1
3. CONHECER A MÁQUINA....6

PL • Treść oraz ilustracje zawarte w niniejszej instrukcji obsługi powstały na zlecenie spółki ST. S.p.A. i są chronione prawami autorskimi – Zabrania się wszelkiego kopiowania bądź modyfikowania, także częściowego, niniejszego dokumentu bez uzyskania stosownej zgody.
