MANUAL DE UTILIZARE MT 100e Kit STIGA

Motoferăstrău cu tijă pentru elagaj alimentat cu baterie

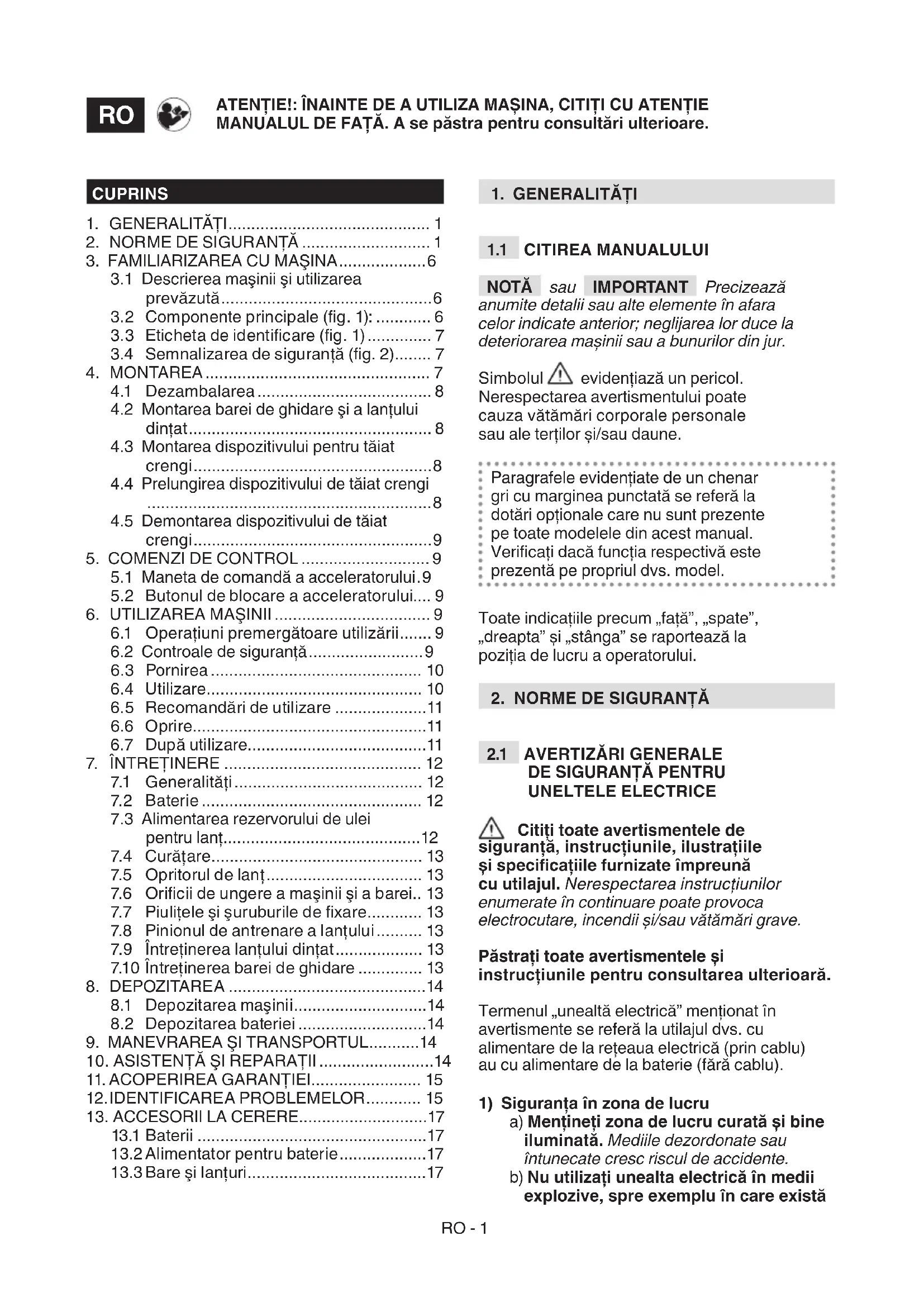

ATENTIE: înainte de a utiliza mașina, citiți cu atenție manualul de față.

ROMÂN - Traducerea manualului fabricantului ...... RO

3.1 Descrierea maşinii și utilizarea prevăzută....6

3.2 Componente principale (fig. 1): ...... 6
3.3 Eticheta de identificare (fig. 1)....7
3.4 Semnalizarea de siguranță (fig. 2)...... 7

1. MONTAREA....7

4.1 Dezambalarea 8
4.2 Montarea barei de ghidare și a lanțului dințat....8
4.3 Montarea dispozitivului pentru tăiat crengi....8
4.4 Prelungirea dispozitivului de tăiat crengi 8
4.5 Demontarea dispozitivului de tăiat crengi....9

1. COMENZI DE CONTROL 9

5.1 Maneta de comandă a acceleratorului.9
5.2 Butonul de blocare a acceleratorului.... 9

1. UTILIZAREA MAŞINII 9

6.1 Operatiuni premergătoare utilizării..... 9
6.2 Controale de siguranță....9
6.3 Pornirea.... 10
6.4 Utilizare.... 10
6.5 Recomandări de utilizare .....11
6.6 Oprire....11
6.7 După utilizare....11

1. INTRETINERE 12

7.1 Generalități 12
7.2 Baterie 12
7.3 Alimentarea rezervorului de ulei pentru lant.....12
7.4 Curățare.... 13
7.5 Opritorul de lant.... 13
7.6 Orificii de ungere a maşinii și a barei.. 13
7.7 Piulițele și şuruburile de fixare...... 13
7.8 Pinionul de antrenare a lantului...... 13
7.9 Întreținerea lantului dințat.... 13
7.10 Întreținerea barei de ghidare ...... 13

1. DEPOZITAREA 14

8.1 Depozitarea maşinii....14
8.2 Depozitarea bateriei 14

1. MANEVRAREA ŞI TRANSPORTUL......14

2. ASISTENTĂ ȘI REPARAȚII....14

3. ACOPERIREA GARANTIEI.... 15
4. IDENTIFICAREA PROBLEMELOR...... 15
5. ACCESORII LA CERERE....17

13.1 Baterii ....17
13.2 Alimentator pentru baterie....17
13.3 Bare și lanțuri....17

1. GENERALITĂȚI

1.1 CITIREA MANUALULUI

NOTĂ sau IMPORTANT Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea mașinii sau a bunurilor din jur.

Simbolul ⚠️ evidențiază un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terților și/sau daune.

Paragrafele evidențiate de un chenar gri cu marginea punctată se referă la dotări opționale care nu sunt prezente pe toate modelele din acest manual. Verificați dacă funcția respectivă este prezentă pe propriul dvs. model.

Toate indicațiile precum „față”, „spate”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

2. NORME DE SIGURANTĂ

2.1 AVERTIZĂRI GENERALE DE SIGURANTĂ PENTRU UNELTELE ELECTRICE

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu utilajul. Nerespectarea instrucțiunilor enumerate în continuare poate provoca electrocutare, incendii și/sau vătămări grave.

Păstrați toate avertismentele și instrucțiunile pentru consultarea ulterioară.

Termenul „unealtă electrică” menționat în avertismente se referă la utilajul dvs. cu alimentare de la rețeaua electrică (prin cablu) au cu alimentare de la baterie (fără cablu).

1) Siguranța în zona de lucru

a) Mențineți zona de lucru curată și bine iluminată. Mediile dezordonate sau întunecate cresc riscul de accidente.
b) Nu utilizati unealta electrică în medii explozive, spre exemplu în care există

lichide, gaze sau pulberi inflamabile.

Sculele electrice provoacă scântei care pot incendia praful sau vaporii.

c) Tineți copiii și trecătorii la distanță când utilizați o unealtă electrică. Distragerile pot cauza pierderea controlului.

2) Siguranța electrică

a) Evitați contactul corpului cu suprafețele legate la masă sau la pământ, de exemplu: țevi, calorifere, aragazuri, frigidere. Riscul de electrocutare crește în situația în care corpul este legat la masă sau la pământ.

b) Nu expuneți uneltele electrice la ploaie sau medii ude. Apa care pătrunde într-o unealtă electrică crește riscul de electrocutare.

3) Siguranța personală

a) Rămâneți atenți, țineți sub control activitățile și utilizați simțul practic atunci când utilizați o unealtă electrică. Nu utilizați unealta electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. O clipă de neatenție când utilizați o unealtă electrică poate provoca vătămări corporale grave.

b) Utilizați echipamente individuale de protecție. Purtați întotdeauna ochelari de protecție. Utilizarea echipamentelor de protecție precum măști antipraf, încălțăminte antialunecare, căști de protecție sau protecții auditive reduce riscul de vătămări corporale.

c) Evitați pornirile accidentale. Asigurați- vă că echipamentul este oprit înainte de a introduce bateria, de a lua în mână sau transporta unealta electrică. Transportarea uneltei electrice cu degetul pe întrerupător sau montarea bateriei cu întrerupătorul în poziția „ON” (pornit) crește riscul de accidente.

d) Îndepărtați toate cheile sau uneltele de reglare înainte de a porni unealta electrică. Cheile sau uneltele care rămân în contact cu o piesă rotativă a utilajului pot provoca vătămări corporale.

e) Nu vă aplecați. Mențineți-vă echilibrul și sprijiniți-vă în mod adecvat. Astfel, veți controla mai bine unealta electrică în caz de situații neașteptate.

f) Îmbrăcați-vă în mod adecvat. Nu purtați îmbrăcăminte largă sau bijuterii. Tineți părul și îmbrăcămintea la distanță de părțile în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung se pot prinde în componentele în mișcare.

g) Dacă există dispozitive de conectat la instalații pentru extragerea și colectarea prafului, asigurați-vă că sunt conectate și utilizate în mod adecvat. Utilizarea acestor dispozitive poate reduce riscurile asociate prafului.

h) Nu permiteți ca obișnuința în utilizarea utilajului să vă afecteze vigilența astfel încât să ignorați principiile de siguranță legate de utilizarea uneltei electrice. Operarea neglijentă poate cauza vătămări grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea uneltei electrice

a) Nu supraîncărcați unealta electrică. Utilizați unealta electrică potrivită pentru activitatea de efectuat. Unealta electrică potrivită va efectua lucrarea mai bine și într-un mod mai sigur, la viteza pentru care a fost proiectată.

b) Nu folosiți unealta electrică dacă întrerupătorul nu poate porni sau opri unealta. Uneltele electrice care nu pot fi acționate de la întrerupător sunt periculoase și trebuie să fie reparate.

c) Scoateți bateria din utilaj înainte de a efectua orice lucrări de reglare, schimbare a accesoriiilor și înainte de a depozita unealta electrică. Aceste măsuri de precauție pentru siguranță reduc riscul de pornire accidentală a uneltei electrice.

d) Depozitați uneltele electrice neutilizate într-un loc inaccesibil copiilor și nu permiteți ca utilajul să fie folosit de persoane care nu sunt familiarizate cu unealta și cu aceste instrucțiuni. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

e) Respectați cerințele de întreținere pentru uneltele electrice și accesorii. Verificați abaterile sau conexiunile incorecte ale componentelor mobile, ruptura pieselor și orice altă condiție care poate afecta funcționarea uneltei electrice. În caz de deteriorări, unealta electrică trebuie reparată înainte de a o utiliza. Multe incidente sunt cauzate de întreținerea insuficientă.

f) Mentineți organele de tăiere ascuțite și curate. Întreținerea adecvată a organelor de tăiere, cu tăișurile bine ascuțite, va reduce riscul de blocare a acestora și le va mări manevrabilitatea.

g) Utilizați unealta și accesoriiile aferente conform instrucțiunilor furnizate, ținând cont de condițiile de lucru și de tipul de activitate de efectuat. Utilizarea unei unelte electrice pentru

operațiuni diferite de cele prevăzute poate provoca situații periculoase.

h) Mențineți mânerele și suprafețele de prindere uscate, curate și fără urme de ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit manevrarea și controlul în siguranță al uneltei în situații neprevăzute.

6) Utilizare și măsuri de precauție la utilizarea uneltelor cu baterie

IMPORTANT Următoarele norme de siguranță cuprind indicațiile de siguranță din manualul specific al bateriei și al încărcătorului de baterie, anexat mașinii.

a) Pentru a încărca bateriile, utilizati doar un încărcător de baterii recomandat de producător. Un încărcător potrivit pentru un tip de accumulator poate crea risc de incendiu, electrocutare, supraîncălzire sau scurgeri de lichid coroziv din baterie dacă este utilizat cu alt accumulator.
b) Utilizați exclusiv bateriile specifice recomandate pentru aparatul dumneavoastră. Utilizarea oricărui alt accumulator poate provoca risc de vătămare și incendiu.
c) Când acumulatorul nu este utilizat, trebuie să îl țineți la distanță de obiecte metalice precum agrafe, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot provoca scurtcircuitarea contactelor. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.
d) Bateriile în stare necorespunzătoare pot prezenta scurgeri de lichid. Evitați contactul cu lichidul. În caz de contact accidental, clătiți cu apă. În caz de contact cu ochii, consultați și un medic. Lichidul scurs din baterie poate provoca iritații ale pielii sau arsuri.
e) Nu utilizați baterii sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot avea un comportament imprevizibil, putând astfel provoca încendiu, explozie sau vătămări corporale.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperatură de peste 130 °C poate cauza explozie.
g) Încărcați numai la temperatură ambientă, între 0° și + 45°C. Nu încărcați bateria sau unealta în afara acestui interval de temperatură. Încărcarea necorespunzătoare sau

la o temperatură în afara intervalului specificat poate deteriora bateria și mări riscul de incendiu.

h) Asigurati-vă că aparatul este oprit înainte de a introduce bateria. Montarea unei baterii într-un aparat electric pornit poate provoca incidente.

i) Asigurati-vă că accumulatorul este în stare bună și că nu există semne de deteriorare. Nu folosiți mașina cu un accumulator deteriorat sau uzat.

7) Asistență

a) Unealta trebuie reparată de personal calificat, utilizând numai piese de schimb originale. Astfel se va garanta siguranța uneltei electrice.
b) Nu efectuati operațiuni de reparație asupra bateriei. Reparațiile trebuie efectuate de producător sau de un Centru de asistență specializat.

2.2 NORME DE SIGURANTĂ SPECIFICE PENTRU FERĂSTRAIE MECANICE ȘI FERĂSTRAIE ELECTRICE

• În timp ce ferăstrăul cu lanț este în funcțiune, țineți lanțul dințat departe de orice parte a corpului. Înainte de a porni ferăstrăul cu lanț, asigurați-vă că lanțul dințat nu intră în contact cu nimic. Un moment de neatenție în timpul utilizării ferăstraielor cu lanț poate provoca prinderea hainelor sau a părților corpului în lanțul dințat.
• Mâna dreaptă trebuie să prindă întotdeauna mânerul din spate, iar mâna stângă mânerul din față. Nu trebuie să vă inversați niciodată mâinile atunci când țineți ferăstrăul cu lanț, deoarece crește riscul de a vă accidenta.
• Prindeți unealta electrică numai de suprafețele izolate ale mânerelor, deoarece lanțul dințat poate intra în contact cu cabluri ascunse. Contactul lanțului dințat cu un cablu sub tensiune poate pune sub tensiune părțile metalice ale uneltei și poate provoca electrocutarea operatorului.
• Purtați ochelari de protecție și protecție auditivă. Se recomandă și alte echipamente de protecție pentru cap, mâini și picioare. Purtarea de îmbrăcăminte de protecție adecvată va reduce accidentele corporale cauzate de așchiile proiectate, precum și contactul accidental cu dintii ferăstrăului.
• Nu folosiți ferăstrăul cu lanț pentru a tăia un copac. Acționarea unui ferăstrău cu lanț în timp ce stați pe un copac poate provoca vătămări corporale.

- Mențineți întotdeauna un punct de sprijin corect al piciorului și utilizați ferăstrăul cu lanț doar atunci când stați pe o suprafață fixă, sigură și plană.

Suprafețele alunecoase sau instabile, cum ar fi scările, pot cauza pierderea echilibrului sau a controlului asupra ferăstrăului cu lant.

- Când tăiați o ramură care este tensionată, aveți grijă la riscul de recul.

Când este eliberată tensiunea fibrelor de lemn, ramura încărcată cu efect de retur poate să lovească operatorul și/ sau să proiecteze ferăstrăul cu lanț.

- Acordati o atenție deosebită atunci când tăiați tufișuri și arbuști tineri. Materialele subțiri se pot bloca în lanțul dințat și pot fi proiectate în direcția dumneavoastră și/ sau vă pot face să vă pierdeți echilibrul.

- Transportați ferăstrăul cu lanț de mânerul din față atunci când este oprit, ținându-l departe de corp. La transportul sau depozitarea ferăstrăului cu lanț, trebuie așezat întotdeauna capacul barei de ghidare. Manevrarea corectă a ferăstrăului cu lanț va reduce probabilitatea unui contact accidental cu lanțul dințat în mișcare.

- Urmați instrucțiunile privind ungerea, tensionarea lantului și accesoriiile de rezervă. Un lanț ale cărui tensionare și ungere nu sunt corecte se poate rupe și poate crește riscul de recul.

- Păstrați mânerele uscate, curate și fără urme de ulei și grăsime. Mânerele unsuroase sau uleioase sunt alunecoase, provocând astfel pierderea controlului.

- Nu tăiați decât lemn. Nu folosiți ferăstrăul cu lanț pentru utilizări neprevăzute. De exemplu: nu folosiți ferăstrăul cu lanț pentru a tăia materiale din plastic, materiale de construcție sau alte materiale care nu sunt din lemn.

Utilizarea ferăstrăului cu lanț pentru alte operațiuni decât cele prevăzute poate genera situații periculoase.

- Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.

În cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și țineți mașina la distanță pentru a nu cauza alte daune; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim-ajutor cea mai potrivită situației respective și contactați un centru de prim ajutor pentru acordarea îngrijirilor necesare.

Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.

Expunerea îndelungată a operatorului la vibrații poate cauza leziuni și afecțiuni neurovasculare (cunoscute sub numele de «fenomenul lui Raynaud» sau «boala degetelor albe»), mai ales la persoanele cu afecțiuni circulatorii. Simptomele pot apărea la mâini, la articulația mâinii sau la degete și se manifestă prin pierderea sensibilității, amorțire și mâncărime, decolorarea sau modificarea structurală a pielii. Aceste efecte se pot amplifica la temperaturi scăzute și/sau la strângerea excesivă a mânerelor. La aparitția simptomelor de mai sus, este necesar să reduceți durata utilizării mașinii și să apelați la medic.

• Faceți pauze și schimbați-vă poziția de lucru în mod periodic.
• Întreținerea necorespunzătoare, utilizarea de piese de schimb neconforme sau modificarea dispozitivelor de siguranță pot provoca deteriorarea dispozitivului și vătămări grave ale utilizatorului.
• Efectuați operațiunile de curățare și întreținere înainte de a depozita mașina după utilizarea acesteia.
• Dacă mașina a suferit o lovitură sau cădere, asigurați-vă că este în stare bună înainte de a o porni.
  • Tăiați ramurile pe secțiuni.
• Acordați atenție ramurilor care, odată tăiate, pot lovi utilizatorul și celor care, odată căzute pe pământ, pot genera un recul.

2.3 CAUZELE RECULULUI ŞI MĂSURILE DE PREVENTIE RECOMANDATE OPERATORULUI

Reculul poate apărea atunci când vârful sau capătul barei de ghidare atinge un obiect sau când lemnul se închide în sine, strângând lanțul dințat în secțiunea de tăiere.

În anumite cazuri, contactul capătului poate provoca brusc o reactie inversă, împingând bara de ghidare în sus și înapoi spre operator.

Strângerea lanțului dințat pe partea superioară a barei de ghidare poate împinge rapid lanțul dințat înapoi spre operator.

Oricare dintre aceste reacții poate provoca o pierdere a controlului asupra ferăstrăului, provocând astfel leziuni personale grave. Nu trebuie să vă bazați exclusiv pe dispozitivele de siguranță integrate în ferăstrău.

Utilizatorului unui ferăstrău cu lanț i se recomandă să ia diverse măsuri pentru a elimina riscul de accidentare sau de rănire în timpul lucrărilor de tăiere. Reculul este rezultatul unei utilizări necorespunzătoare a mașinii și/sau al unor proceduri sau condiții de funcționare incorecte și poate fi evitat prin luarea măsurilor de precauție corespunzătoare specificate mai jos:

• Tineți ferăstrăul ferm cu ambele mâini, cu degetele mari și degetele în jurul mânerelor ferăstrăului cu lant și asigurați-vă că poziția corpului și a brațelor vă permite să rezistați forțelor de recul.
  Forțele de recul pot fi controlate de operator dacă au fost luate măsurile de precauție necesare. Nu lăsați ferăstrăul cu lanț să plece.
• Nu întindeți brațele prea departe și nu tăiați mai sus de înălțimea umărului. Acest lucru ajută la evitarea contactului involuntar cu capetele și permite un control mai bun al ferăstrăului cu lanț în situații neprevăzute.
• Folosiți numai ghidajele cu bară și lanțurile specificate de producător. Ghidajele și lanțurile de schimb inadecvate pot cauza ruperea lanțului și/sau reculuri.
• Urmați instrucțiunile producătorului cu privire la ascuțirea și întreținerea ferăstrăului cu lant. O scădere a nivelului de adâncime poate duce la creșterea reculurilor.

- Tehnici de utilizare a ferăstrăului electric cu lant (alimentat cu baterie)

Respectați întotdeauna avertismentele de siguranță și aplicați tehnicile de tăiere cele mai potrivite pentru tipul de lucrare dorită, în conformitate cu indicațiile și exemplele din instrucțiunile de utilizare.

- Manipularea în siguranță a ferăstrăului electric cu lanț (alimentat cu baterie)

De fiecare dată când este nevoie să manipulați sau să transportați mașina, procedați după cum urmează:

– opriți motorul, așteptați oprirea lantului și deconectați maçina de la sursa de alimentare (scoateți bateria din locaș);
– aplicați capacul de protectie al barei;
– țineți mașina numai de mâner și orientați bara în sens contrar sensului de deplasare.

Când transportați mașina într-un vehicul, trebuie să o așezați astfel încât să nu prezinte niciun pericol pentru nimeni și să o blocați în siguranță.

- Recomandări pentru începători

Înainte de a tăia pentru prima dată un copac sau crengi, se recomandă:

– să fi fost instruiți în mod corespunzător cu privire la utilizarea acestui tip de echipament;
– să fi citit cu atenție avertismentele de siguranță și instrucțiunile de utilizare din acest manual;
– să fi exersat pe bușteni la sol sau fixați pe capre de susținere, pentru a vă familiariza cu mașina și cu cele mai adecvate tehnici de tăiere.

2.4 OCROTIREA MEDIULUI ÎNCONJURĂTOR

• În timpul lucrului, este dispersată în mediu o anumită cantitate de ulei, necesară pentru ungerea lantului; din acest motiv, utilizați numai uleiuri biodegradabile, specifice pentru această utilizare.
  Utilizarea unui ulei mineral sau a uleiului de motor provoacă daune pentru mediu.
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate
• Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local.

Nu aruncați aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să fie colectate separat, pentru a putea fi refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groapa de gunoi, substanțele dăunătoare se pot infiltra în pătura de apă de unde pot intra în circuitul apei și deci în alimente, dăunând sănătății și bunăstării dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-ați achiziționat.

Li-ion

La sfârșitul duratei de viață utilă, eliminați bateriile cu atenția cuvenită pentru mediul înconjurător. Bateria conține material periculos pentru dvs. și pentru mediu. Aceasta trebuie să fie

îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu.

Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

3. FAMILIARIZAREA CU MAŞINA

3.1 DESCRIEREA MAŞINII ŞI UTILIZAREA PREVĂZUTĂ

Această mașină este un echipament forestier, mai exact o mașină de tăiat crengi cu lanț, alimentată de la baterie.

Mașina are în componentă, în principal, un motor alimentat de la o baterie și o bară de ghidare care transmite mișcarea de la motor la lanțul dințat, care acționează ca un ferăstrău propriu-zis.

Operatorul ține mașina cu două mâni, folosind mânerele din față și din spate, și poate acționa comenzile principale păstrând în permanență o distanță sigură față de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru:

– tăierea crengilor copacilor de dimensiuni adecvate pentru lungimea barei de ghidare sau a obiectelor din lemn având caracteristici similare;
– utilizarea de către un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

– tăierea de garduri vii;
– lucrări de sculptură;
– tăierea de paleți, lăzi și ambalaje în general;
– tăierea de mobilier sau a altor obiecte care pot conține cuie, șuruburi sau orice fel de componente metalice;
– efectuarea operațiilor de tăiere în măcelării;

– utilizarea maşinii pentru tăierea altor materiale decât lemnul (materiale plastice, materiale de construcție);
– utilizarea maşinii ca o pârghie pentru ridicarea, deplasarea sau spargerea obiectelor;
– utilizarea maşinii blocată pe suporturi fixe;
– utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul "Specificații tehnice". Pericol de răniri și leziuni grave.
– folosirea maşinii cu mai mulți conducători.

IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuind să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. A fost proiectată pentru amatori.

3.2 COMPONENTE PRINCIPALE (fig. 1):

A. Motorul: furnizează mișcare la dispozitivul de tăiere.
B. Tija de comandă: conține comenzile principale de accelerare.
C. Mâner spate: mâner de susținere, situat în partea din spate a tijei de comandă.
D. Mâner față: mâner de susținere, situat pe tija de comandă.
E. Dispozitiv pentru tăiat crengi: dispozitiv pentru tăierea crengilor și curățarea de crengi a copacilor căzuți.
F. Harnaşament: curea de pânză care, trecută peste umăr, ajută la susținerea greutății mașinii în timpul lucrului.
G. Bara de ghidare: sprijină și ghidează lanțul dințat.
H. Lanțul dințat: element de tăiere, constând din ochiuri de antrenare prevăzute cu lame mici numite „dinți” și conexiuni laterale ținute împreună de nituri.
I. Opritor de lanț:: dispozitiv de siguranță care împiedică mișcările necontrolate ale lanțului dințat în caz de rupere sau de slăbire.
J. Capac de protecție a barei: : dispozitiv de acoperire a ferăstrăului cu lanț pe bara de ghidare, care se utilizează în timpul manipulării, transportului sau depozitării mașinii.
K. Baterie: (dacă nu este furnizată împreună cu mașina, consultați cap. 13 „Accesorii la cerere”) dispozitiv care

alimentează unealta cu electricitate; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific.

L. Încărcător (dacă nu este furnizat împreună cu mașina, consultați cap. 13 „Accesorii la cerere”): dispozitiv folosit la încărcarea bateriei; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific.

3.3 ETICHETA DE IDENTIFICARE (fig. 1)

1. Nivel de putere acustică
2. Marcă de conformitate
3. Luna/Anul de fabricatie
4. Modelul maşinii
5. Numărul de serie
6. Numele si adresa fabricantului
7. Cod articol
8. Tensiunea și frecventa de alimentare
9. Viteza lantului

Transcrieti datele de identificare a maşinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

IMPORTANT Folosiți datele de identificare de pe eticheta de identificare a produsului de fiecare dată când contactați atelierul autorizat.

IMPORTANT Exemplul declarației de conformitate se află în ultimele pagini ale manualului.

3.4 SEMNALIZAREA DE SIGURANTĂ (fig. 2)

Pe maşină sunt aplicate diferite simboluri. Semnificația simbolurilor:

ATENTIE! PERICOL! Această mașină poate fi periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător. PERICOL DE PROIECTII!

Fiți atenți la posibilele proiectii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor.

ATENTIE! Înainte de a utiliza această mașină, citiți manualul de instrucțiuni.

Folositi protecții pentru auz.

Folosiți casca de protectie.

Folosiți mănuși antialunecare.

Folosiți încălțăminte de protectie antiderapantă!

Nu lăsați mașina în ploaie (sau în încăperi cu umiditate)

PERICOL! Electrocutare.

Mențineți o distanță de cel puțin 15 metri față de liniile aeriene. În timpul utilizării mașinii, îndepăratați orice persoană sau animal domestic pe o rază de 15 m de aceasta

Scoateți bateria înainte de a efectua orice verificare, curățare sau intervenție de întreținere/ reglare asupra mașinii.

IMPORTANT Etichetele adezive deteriorate sau care nu mai pot fi citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

4. MONTAREA

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste

indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Din motive de depozitare și transport, este posibil ca unele componente ale mașinii să fie furnizate separat din fabrică, dar trebuie să fie montate imediat după îndepărtarea ambalajului, conform instrucțiunilor de mai jos.

⚠️ Dezambalarea și finalizarea montajului trebuie efectuate pe o suprafață dreaptă și solidă, cu suficient spațiu pentru manipularea mașinii și a ambalajelor, folosind întotdeauna instrumente de lucru corespunzătoare. Nu folosiți mașina mai înainte de a fi efectuat toate indicatiile din secțiunea „MONTAJ”.

4.1 DEZAMBALAREA

1. Deschideți cutia cu grijă, fiind atenți să nu pierdeți componentele.
2. Consultați documentele din cutie, inclusiv aceste instrucțiuni.
3. Scoateți din cutie toate elementele nemontate.
4. Scoateți mașina din cutie.
5. Eliminați cutia și ambalajele conform reglementărilor locale.

4.2 MONTAREA BAREI DE GHIDARE ŞI A LANTULUI DINTAT

⚠️ Purtați întotdeauna mănuși de lucru rezistente pentru a manevra bara și lanțul. Acordați o atenție deosebită montării barei și lanțului, pentru a nu compromite siguranța și funcționarea corectă a mașinii; dacă aveți îndoieli, contactați reprezentantul dumneavoastră.
Înainte de a efectua montajul, asigurați-vă că bateria nu a fost instalată în compartimentul său.

1. Deşurubați butonul rotativ (Fig. 3.A) și scoateți carterul de protecție a lantului (Fig. 3.B), pentru a avea acces la pinionul de antrenare și la locașul barei.

2. Montați bara (Fig. 4.A) prin introducerea prizonului (Fig. 4.B) în canelură (Fig. 4.C) și împingeți-o spre partea din spate a corpului mașinii.

3. Montați lanțul în jurul pinionului de antrenare (Fig. 5.A) și de-a lungul ghidajelor barei, acordând atenție respectării

Direcția de alunecare a lanțului

Dacă vârful barei este prevăzut cu un pinion de deviere, asigurați-vă că ochiurile de antrenare a lanțului se fixează corect în orificiile pinionului (Fig. 6.).

1. Verificați dacă știftul întinzătorului de lanț (Fig. 5.C) este introdus corect în orificiul corespunzător de pe bară; în caz contrar, acționați în mod corespunzător asupra șurubului întinzător de lanț (Fig. 5.D), până când știftul este introdus complet.
2. Montați carterul înapoi, fără a strânge complet butonul rotativ.
3. Acționați în mod corespunzător asupra șurubului întinzător de lant (Fig. 5.D) până la tensionarea corectă a lantului (Fig. 7).
4. Menținând bara ridicată, strângeți complet butonul rotativ al carterului (Fig. 8.A).

4.2.1 Verificarea tensionării lanțului

Verificați tensionarea lanțului. Tensionarea este corectă atunci când, prinzând lanțul la mijlocul barei, ochiurile de antrenare nu ies din ghidaj (Fig. 7)

4.3 MONTAREA DISPOZITIVULUI PENTRU TĂIAT CRENGI

Înainte de a efectua montajul, asigurați-vă că bateria nu a fost instalată în compartimentul său.

1. Introduceți dispozitivul de tăiat crengi (Fig. 9.A) pe tija de comandă (Fig. 9.B) până când stifturile de oprire (Fig. 9.C) se fixează cu un declic în orificiul de pe tijă (Fig. 9.D). Introducerea este completă atunci când stifturile ies complet din orificiu.

2. Închideți maneta de blocare (Fig. 9.E).

⚠️ Verificați periodic racordurile, pentru a vă asigura că sunt bine strânse.

4.4 PRELUNGIREA DISPOZITIVULUI DE TĂIAT CRENGI

1. Deschideti maneta de blocare (Fig. 10.A).
2. Trageți sau împingeți tija (Fig. 10.B) până când obțineți lungimea dorită;
3. Închideți maneta de blocare (Fig. 10.A).

⚠️ Verificați periodic racordurile, pentru a vă asigura că sunt bine strânse.

4.5 DEMONTAREA DISPOZITIVULUI DE TĂIAT CRENGI

⚠️ Lăsați motorul să se răcească înainte de a demonta dispozitivul de tăiat crengi.

Pentru a demonta dispozitivul de tăiat crengi (Fig. 9.A):

1. Sprijiniti tija de comandă (Fig. 9.B) la sol.
2. Deschideti maneta de blocare (Fig. 9.E)
3. Apăsați pe știfturile de oprire (Fig. 9.C) și scoateți-le din orificiu (Fig. 9.D).
4. Demontați dispozitivul de tăiat crengi.

5. COMENZI DE CONTROL

5.1 MANETA DE COMANDĂ A ACCELERATORULUI

Maneta de comandă a acceleratorului (Fig. 11.A) vă permite să acționați dispozitivul de tăiere.

Actionarea manetei de comandă a acceleratorului (Fig. 11.A) este posibilă numai dacă este apăsat butonul de blocare a acceleratorului (Fig. 11.B).

5.2 BUTONUL DE BLOCARE A ACCELERATORULUI

Butonul de blocare a acceleratorului (Fig. 11.B) permite acționarea manetei de comandă a acceleratorului (Fig. 11.A).

6. UTILIZAREA MAŞINII

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste îndicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

6.1 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

Aşezați maçina în poziție orizontală, bine sprijinită pe sol.

6.1.1 Verificarea și încărcarea bateriei (Fig. 12)

Înainte de fiecare utilizare, verificați starea de încărcare a bateriei urmând indicatiile din manualul bateriei.

6.1.2 Utilizarea harnaşamentului

⚠️ Verificați frecvent funcționarea corectă a cuplării rapide, pentru a permite eliberarea rapidă a mașinii din curele în caz de pericol.

Harnaşamentul trebuie să fie aplicat înainte de a ancora mașina la punctul de cuplare special prevăzut, iar cureaua trebuie să fie reglată în funcție de înălțimea și conformația operatorului.

• Cureaua (Fig. 13.A) trebuie să treacă pe deasupra umărului stâng spre dreapta.
• Prindeți carabiniera (Fig. 13.B) în locașul special prevăzut pe tija de comandă.
• Dacă este necesar, eliberați catarama cu clemă (Fig. 13.C) pentru a detașa mașina de harnașament.

6.1.3 Alimentarea lantului cu ulei de ungere

Înainte de a folosi mașina, adăugați ulei de ungere a lanțului. Pentru modalitățile și măsurile de precauție privind completarea cu ulei, consultați punctul 7.3.

6.1.4 Verificarea tensionării lanțului

⚠️ Această operațiune trebuie să fie executată cu mașina oprită și cu bateria îndepărtată din locașul său (par. 7.2.2).

Verificați tensionarea lanțului. Tensionarea este corectă atunci când, prinzând lanțul la mijlocul barei, ochiurile de antrenare nu ies din ghidaj (Fig. 7).

Pentru a regla tensionarea lantului:

1. Slăbiți butonul rotativ al carterului (Fig. 3.A).
2. Acționați în mod corespunzător asupra șurubului întinzător de lant (Fig. 5.D) până la tensionarea corectă a lantului;
3. Menținând bara ridicată, strângeți complet butonul rotativ al carterului. (Fig. 8.A).

Nu lucrați cu lanțul slăbit, pentru a nu genera situații periculoase în cazul în care lanțul iese din ghidajele barei.

IMPORTANT În prima perioadă de utilizare (sau după înlocuirea lanțului), este necesar ca verificarea să aibă loc mai des, din cauza tasării lanțului.

6.2 CONTROALE DE SIGURANTĂ

⚠️ Efectuati întotdeauna controalele de siguranță înainte de folosire.

6.2.1 Control de siguranță generală

Subiect Rezultat
Mânere și protectii Curățate, uscate, fixate corect și ferm pe mașină
Şuruburi pe mașină și pe lamă	Bine fixate (nu sunt slăbite)
Trecerile de aer de răcire	Nu sunt blocate
Bara de ghidare Montată corect
Lanț Ascuțit, nedeteriorat sau uzat, montat și tensionat corect.
Protectii Integre, nedeteriorate.
Baterie Nicio daună adusă învelișului său, nicio scurgere de lichid
Mașină Nicio urmă de	deteriorare sau de uzură. Nicio vibrație anormală. Niciun sunet anormal
Manetă de comandă a acceleratorului, buton de blocare a acceleratorului	Trebuie să se deplaseze liber, fără forțare, și la eliberare trebuie să revină automat și rapid în poziția neutră.

6.2.2 Test de functionare a maşinii

Actiune Rezultat
Introduceți bateria în locașul său (par. 7.2.3).	Lanțul nu trebuie să se miște
Actionați maneta de comandă a acceleratorului (fără a apăsa butonul de blocare a acceleratorului)	Maneta de comandă a acceleratorului rămâne blocată.
Actionați butonul de blocare a acceleratorului și maneta de comandă a acceleratorului.	Comenzile trebuie să aibă o mișcare liberă, neforțată.Lanțul se mișcă.
Eliberați maneta de comandă a acceleratorului.	Maneta trebuie să revină automat și rapid în poziția neutră.Lanțul trebuie să se oprească.

⚠️ Dacă un singur rezultat nu este corespunzător cu rezultatele din tabele, se interzice folosirea mașinii.

Contactați un centru de asistență pentru controalele aferente și pentru reparație.

6.3 PORNIREA

1. Scoateți capacul de protecție a barei (Fig. 1.J).
2. Asigurați-vă că bara și lanțul nu ating solul sau alte obiecte.
3. Introduceți bateria (Fig. 14.A) în locașul său împingând-o până la capăt, până ce veți auzi un clic, blocând-o astfel pe poziție și asigurând contactul electric.
4. Actionați butonul de blocare a acceleratorului (Fig. 11.B) și maneta de comandă a acceleratorului. (Fig. 11.A).

6.4 UTILIZARE

Înainte de a tăia pentru prima dată crengi, se recomandă:

• Să fi fost instruiti în mod corespunzător cu privire la utilizarea acestui tip de echipament.
• Să purtați corect harnașamentul.
• Să fi citit cu atenție avertismentele de siguranță și instrucțiunile de utilizare din acest manual.
• Să fi exersat pe bușteni la sol sau fixați pe capre de susținere, pentru a vă familiariza cu mașina și cu cele mai adecvate tehnici de tăiere.

Pentru a efectua această operațiune cu mașina, procedați astfel:

1. Agățați întotdeauna mașina de harnașamentul purtat corect (consultați par. 6.1.2)

2. Tineți întotdeauna mașina ferm cu două mâini.

⚠️ Opriți imediat maçina dacă lanțul se blochează în timpul lucrului.

OBSERVATIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protecție care oprește mașina și îi blochează funcționarea.

6.4.1 Verificări de efectuat în timpul utilizării mașinii

6.4.1.a Verificarea tensionării lanțului

În timpul lucrului, lanțul suferă o alungire progresivă și, prin urmare, este necesar să se verifice frecvent tensionarea acestuia (par. 6.1.4).

6.4.1.b Verificarea debitului de ulei

IMPORTANT Nu folosiți mașina dacă nu este unsă corespunzător!

Asigurați-vă că bara și lanțul sunt bine poziționate atunci când efectuați controlul uleiului.

Porniti motorul (par. 6.3) și verificați dacă uleiul lanțului este distribuit conform indicatiilor din (Fig. 15).

6.4.2 Tehnici de lucru

6.4.2.a Curățarea de ramuri a unui copac

Asigurati-vă că zona de cădere a ramurilor este liberă.

1. Aşezati-vă în partea opusă față de ramură pe care urmează să o tăiați.
2. Începeți de la ramurile de jos, apoi continuați să tăiați înspre cele de sus.
3. Efectuați prima tăiere de jos în sus (Fig. 16.A). Completați tăierea de sus în jos, urmând indicațiile din (Fig. 16.B).

6.4.2.b Curățarea de crengi a unui copac căzut

Curățarea de crengi înseamnă îndepărtarea crengilor de pe un copac căzut.

Atenție la punctele de susținere ale crengii pe sol, la posibilitatea ca aceasta să fie tensionată, la direcția pe care o poate lua ramura în timpul tăierii și la eventuala instabilitate a copacului după tăierea crengii.

La curățarea de crengi, crengile inferioare, care sunt mai mari, trebuie lăsate pentru a sprijini trunchiul la sol. Îndepărtați crengile mici dintr-o singură lovitură (Fig. 17.A). Se recomandă să tăiați crengile tensionate începând de jos în sus, pentru a evita îndoirea ferăstrăului cu lanț (Fig. 17.B).

6.5 RECOMANDĂRI DE UTILIZARE

IMPORTANT Opriti mașina (par. 6.6) în timpul deplasării de la o zonă de lucru la alta.

Dacă mașina se blochează la tăierea crengilor din partea de sus, procedați după cum urmează:

1. Eliberați imediat maneta de comandă a acceleratorului (Fig. 11.A).

2. Așteptați ca dispozitivul de tăiere să se oprească.

3. Scoateți bateria (par. 7.2.2).
4. Îndepărtați mașina de creanga tăiată, ridicând creanga, dacă este necesar.
5. Dacă este necesar, folosiți un ferăstrău manual sau un al doilea ferăstrău pentru a elibera dispozitivul de tăiat crengi blocat, tăind la o distanță de cel puțin 30 cm de acesta. Tăierile pentru eliberarea dispozitivului blocat trebuie efectuate întotdeauna spre vârful crengii (adică între dispozitivul de tăiat crengi blocat și vârful crengii și nu între trunchi și dispozitivul blocat). Astfel, veți evita ca dispozitivul de tăiat crengi să fie târât împreună cu partea de creangă tăiată, complicând și mai mult situația.

6.6 OPRIRE

Pentru a opri mașina, eliberați maneta de comandă a acceleratorului (Fig. 11.A).

⚠️ După eliberarea manetei acceleratorului, este nevoie de câteva secunde pentru ca lanțul dințat să se oprească.

Opriți întotdeauna mașina în timpul mutării între zonele de lucru.

În timpul deplasărilor, nu țineți niciodată degetul pe butonul de blocare a acceleratorului, pentru a evita pornirile accidentale.

6.7 DUPĂ UTILIZARE

1. Îndepărtați bateria din locașul său și încărcați-o (par. 7.2.2).
2. Montați capacul de protecție a lamei.
3. Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
4. Desfaceți butonul rotativ de fixare a barei pentru a reduce tensionarea lantului.
5. Curățați bine mașina de praf și resturi și îndepăratați urmele de rumeguș sau depunerile de ulei de pe lant (par. 7.4.2).
6. Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite.
7. Verificarea eventualelor defectiuni ale maşinii. Dacă este cazul, contactați centrul de asistență autorizat.

IMPORTANT Îndepărtați întotdeauna bateria (par. 7.2.2) și montați protecția

lamei de fiecare dată când lăsați mașina neutilizată sau nesupravegheată.

7. ÎNTRETINERE

7.1 GENERALITĂȚI

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.
Mai înainte de a efectua orice verificare, curătare sau intervenție de întreținere/reglare pe mașină:

- Opriti başına

- Așteptați ca lantul să se oprească

- Scoateți bateria din compartimentul său și încărcați-o (par. 7.2.2) (nu lăsați niciodată bateria cuplată sau la îndemâna copiilor sau a persoanelor neautorizate)

- Aplicați capacul de protecție a barei, dacă nu sunt prevăzute intervenții asupra barei sau a lanțului;

- Așteptați până când motorul s-a răcit corespunzător;

• Citiți instrucțiunile aferente;

- Purtați îmbrăcăminte adecvată, mănuși de lucru și ochelari de protecție;

IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

7.2 BATERIE

7.2.1 Autonomia bateriei

Autonomia bateriei depinde în principal de:

a. factori de mediu, care duc la un necesar de energie mai mare:
– tăierea copacilor și crengilor de dimensiuni prea mari;
b. modul de utilizare al operatorului, care ar trebui să evite:
– pornirile și opririle frecvente din timpul sesiunii de lucru;
– utilizarea unei tehnici de tăiere necorespunzătoare față de activitatea de desfășurat (par. 6.4.2);

Pentru optimizarea autonomiei bateriei se recomandă:

• Tăierea lemnului când este uscat
- Utilizarea celei mai adecvate tehnici de lucru.

În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi față de cele susținute de bateria standard, este posibil:

• Să achiziționați o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuității de utilizare.
• Să achiziționați o baterie cu autonomie mărită față de bateria standard (par. 13.1).

7.2.2 Scoaterea și reîncărcarea bateriei (Fig. 18÷21)

Efectuați întotdeauna încărcarea completă, urmând instrucțiunile din manualul bateriei/încărcătorului de baterie.

OBSERVATIE Bateria este prevăzută cu o protecție care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C.

OBSERVATIE Bateria poate fi reîncărcată oricând, chiar și partial, fără riscul de a se deteriora.

7.3 ALIMENTAREA REZERVORULUI DE ULEI PENTRU LANT

IMPORTANT Utilizați numai ulei specific pentru ferăstraie sau ulei cu agent adeziv pentru ferăstraie. Nu folosiți ulei care conține impurități pentru a nu înfunda filtrul din rezervor și pentru a evita deteriorarea iremediabilă a pompei de ulei. Utilizarea unui ulei de bună calitate este esențială pentru a obține o ungere eficientă a pieselor de tăiere; un ulei uzat sau de calitate redusă compromite ungerea și reduce durata de viață a lanțului și a barei.

IMPORTANT Nu folosiți niciodată lanțul fără ulei suficient, deoarece acest lucru poate să deterioreze dispozitivul de tăiat crengi și să compromită siguranța acestuia.

Dacă nivelul uleiului este scăzut, completați urmând paşii de mai jos:

1. Deşurubați și scoateți buşonul (Fig. 22.A) de pe rezervorul de ulei.
2. Introduceți uleiul în rezervor și monitorizați nivelul acestuia prin indicatorul corespunzător (Fig. 22.B).
3. Aveți grijă să nu pătrundă impurități în rezervorul de ulei în timpul umplerii.
4. Asezați înapoi buşonul și strângeti-l.

7.4 CURĂTARE

7.4.1 Curățarea mașini și a motorului

La sfârşitul fiecărei sesiuni de lucru:

• Curățați cu atenție mașina de praf și resturi.
• Pentru a reduce riscul de incendiu, păstrați mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.
• Curățați întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.
• Îndepărtați orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza şocuri electrice.
• Nu utilizati detergenti agresivi sau solventi pentru curătarea părților din plastic sau a mânerelor.
• Nu spălați mașina cu jet de apă și nu udați motorul sau componentele electrice.
• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asigurați-vă că fantele de admisie a aerului de răcire sunt întotdeauna curate și neînfundate.

7.4.2 Curățarea lanțului

După fiecare utilizare, îndepărtați toate urmele de rumeguș sau depunerile de ulei de pe lanț.

Dacă murdăria este foarte rezistentă sau se observă rezinificarea:

1. Scoateți lanțul și așezați-l timp de câteva ore într-un recipient cu un detergent specific.
2. Clătiți lanțul în apă curată și tratați-l cu un spray anticoroziv adecvat.
3. Montați lanțul înapoi pe mașină.

7.5 OPRITORUL DE LANT,

Înainte de fiecare utilizare, verificați starea opritorului de Ianț (Fig. 1.I) și remediați situația dacă este deteriorat.

7.6 ORIFICII DE UNGERE A MAŞINII ŞI A BAREI

Înainte de fiecare utilizare zilnică

1. Demontați carterul (par. 4.2)
2. Demontați bara
3. Verificați dacă orificiile de ungere ale mașinii (Fig. 23.A) și ale barei de ghidare (Fig. 23.B) nu sunt blocate.

7.7 PIULITELE ŞI ŞURUBURILE DE FIXARE

• Mențineți piulițele și șuruburile strânse pentru a fi siguri că mașina este întotdeauna în condiții sigure de funcționare.
• Asigurați-vă în mod regulat că mânerele sunt fixate ferm.

7.8 PINIONUL DE ANTRENARE A LANTULUI

La distribuitorul dumneavoastră, verificați starea pinionului o dată pe lună și înlocuiti-l atunci când uzura depășește limitele acceptabile.

Nu montați un lant nou cu inion uzat sau invers.

7.9 ÎNTRETINEREA LANTULUI DINTAT

Din motive de siguranță și eficacitate, foarte important ca dispozitivele fiere să fie bine ascuțite.

Ascuțirea lantului este necesară atunci când:

• Rumeguşul este similar cu praful.
• Este nevoie de mai multă forță pentru a tăia.
  • Tăierea nu este dreaptă.
• Vibratiile cresc.

Dacă lanțul nu este suficient de tit, riscul de recul crește.

IMPORTANT Este recomandat ca lanțul să fie ascuțit într-un centru specializat, deoarece acolo se lucrează cu echipamente speciale care asigură o îndepărtare minimă a materialului și o ascuțire constantă pe toate muchiile de tăiere.

7.9.1 Înlocuirea lanțului dințat

Lantul trebuie înlocuit atunci când:

• Lungimea muchiei de tăiere este redusă la 5 mm sau mai puțin.
• Jocul ochiurilor pe nituri este excesiv.
• Viteza de tăiere este lentă și ascuțirile repetate nu îmbunătățesc viteza de tăiere. Lanțul este uzat.

IMPORTANT După înlocuirea lanțului, este necesar ca verificarea tensionării lanțului să aibă loc mai frecvent, datorită tasării acestuia.

7.10 ÎNTRETINEREA BAREI DE GHIDARE

NOTĂ Toate operațiile referitoare la bara de ghidare sunt lucrări care necesită competențe specifice, pe lângă utilizarea de unelte

speciale, pentru a putea fi efectuate la cele mai înalte standarde; din motive de siguranță este recomandat să contactați distribuitorul.

Pentru a evita uzura asimetrică a barei, aceasta trebuie inversată periodic.

Pentru a mentine funcționalitatea barei, trebuie:

1. Să ungeți lagărele pinionului de deviere (dacă există în dotare) folosind o seringă corespunzătoare (nu este furnizată în dotarea mașinii).
2. Să curățați canelura barei folosind o racletă specială (nu este furnizată în dotarea mașinii) (Fig. 24.A);
3. Să curățați orificiile de ungere (Fig. 24.B);
4. Cu o pilă plată, îndepărtați bavurile din lateral și egalizați eventuale diferențe de nivel între ghidaje.

7.10.1 Înlocuirea barei

Bara trebuie înlocuită atunci când:

• adâncimea canelurii este mai mică decât înălțimea ochiurilor de antrenare (care nu trebuie să atingă niciodată partea inferioară);
• peretele intern al ghidajului este uzat până în punctul în care determină înclinarea laterală a lanțului.

8. DEPOZITAREA

IMPORTANT Normele de siguranță care trebuie respectate în timpul operațiunilor de depozitare sunt descrise în par. 2.4. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

8.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitați mașina:

1. Îndepărtați bateria din locașul său și încărcați-o (par. 7.2.2).
2. Cu dispozitivul de tăiere oprit, aplicați capacul de protecție al barei.
3. Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
4. Efectuați curățarea (par. 7.4).

5. Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

6. Depozitați maçina:

7. într-un mediu uscat

8. ferit de intemperii
9. într-un loc la care nu au acces copiii.
   – asigurându-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere.

8.2 DEPOZITAREA BATERIEI

Dacă bateria nu este încărcată o perioadă îndelungată de timp, va fi necesar să o depozitați într-un loc umbrit, răcoros și lipsit de umiditate, la o temperatură ambiantă în intervalul 0\~45°C.

OBSERVATIE În caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

9. MANEVRAREA ŞI TRANSPORTUL

De fiecare dată când este necesar să manevrați, ridicati, să transportați sau să înclinați mașina, procedați astfel:

1. Opriti maçina
2. Așteptați ca lantul să se oprească
3. Scoateți bateria din locașul său și încărcați-o
4. Aplicați capacul de protecție al barei
5. Așteptați până când motorul s-a răcit corespunzător
6. Purtati mănuși de protecție rezistente
7. Tineți mașina numai de mâner și orientați bara în sens contrar sensului de deplasare.

La transportarea maşinii cu un autovehicul, trebuie procedați astfel:

1. Ancorați bine mașina cu funii sau cu lanțuri
2. Pozitionați-o într-un mod în care să nu reprezinte pericol pentru nimeni.

10. ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate fi efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea fabricantului.

Piesele de schimb și accesoriiile neoriginale nu sunt aprobate; Utilizarea de piese de schimb și de accesorii neoriginale nu asigură siguranța mașinii, exonerând constructorul de toate obligațiile sau responsabilitățile.

11. ACOPERIREA GARANTIEI

Condițiile de garanție sunt strict pentru consumatori, adică pentru operatori neprofesioniști.

Garantia acoperă toate defectele de fabricație și de calitate a materialelor care au fost constatate în timpul perioadei de garanție de către revânzător sau de un centru specializat.

Aplicarea garanției se limitează la repararea sau la înlocuirea componentei defecte.

Se recomandă să duceți mașina o dată pe an la un atelier autorizat pentru întreținerea, asistența și controlul dispozitivelor de siguranță.

Aplicarea garanției depinde de întreținerea periodică a mașinii.

Garantia nu acoperă daunele cauzate de:

• Neînsușirea instrucțiunilor din documentele însoțitoare (Manuale de instrucțiuni).
• Utilizare profesională.
• Neatenție, neglijență.
• Cauze externe (fulgerări, şocuri, prezență de corpuri străine înăuntrul maşinii) sau accidente.
• Utilizarea și montarea necorespunzătoare sau nepermise de către fabricant.
• O întreținere incorrectă.
• Modificarea maşinii.
• Utilizarea unor piese de schimb neoriginale (piese adaptabile).
• Utilizarea de accesorii nefurnizate sau neaprobate de constructor.

Garantia nu acoperă:

• Operatiunile de întreținere (describe în manualul de instructiuni).
• Uzura normală a materialelor de consum, cum ar fi dispositivele de tăiere, șuruburile de siguranță.
• Uzura normală.
• Deteriorarea estetică a mașinii datorate utilizării.

Cheltuielile suplimentare legate eventual de activarea garanției, precum transferul la utilizator, transportul mașinii la vânzător, închirierea de echipamente de schimb sau apelarea unei societăți externe pentru toate lucrările de întreținere.

Utilizatorul este protejat de legile din țara sa. Drepturile utilizatorului prevăzute de legile din țara sa nu sunt în niciun fel limitate de această garanție.

1. IDENTIFICAREA PROBLEMELOR

PROBLEMĂ CAUZA	PROBABILĂ SOLUȚIE
1. Acționați maneta de comandă a acceleratorului și butonul de blocare a acceleratorului, mașina nu pornește.	Bateria lipsește sau nu a fost introdusă corect	Asigurați-vă că bateria este bine așezată în locașul său (Fig. 14.A)
	Baterie descărcată Verificați starea	de încărcare și reîncărcați bateria (par. 7.2.2)
	Mașină deteriorată Nu utilizați mașina.	Scoateți bateria și contactați un Centru de asistență.
2. Motorul se oprește în timpul funcționării	Bateria nu a fost introdusă corect.	Asigurați-vă că bateria este bine așezată în locașul său (Fig. 14.A).
	Baterie descărcată Verificați starea	de încărcare și reîncărcați bateria (par. 7.2.2)
	Mașină deteriorată Nu utilizați mașina.	Scoateți bateria și Contactați un centru de asistență.
3. Cu butonul de blocare a acceleratorului și cu maneta de comandă a acceleratorului acționate, lanțul nu se rotește	Tensionare excesivă a lanțului Rete	sensionați lanțul (par. 6.1.4).
	Probleme la bară și lanț Verificați dacă lanțul alunecă liber și bara nu are ghidajele deformate (par. 7.10).
	Mașină deteriorată. Nu utilizați mașina.	Opriți imediat mașina, scoateți-i bateria și Contactați un centru de asistență.
4. Lanțul de la capătul barei se încălzește și scoate fum.	Tensionare excesivă a lanțului Rete	sensionați lanțul (par. 6.1.4).
	Rezervorul de ulei lubrifiant este gol.	Umpleți rezervorul de ulei lubrifiant (par. 7.3).
5. Motorul funcționează neregulat sau nu are putere sub sarcină	Probleme la bară și lanț Verificați dacă lanțul alunecă liber și bara nu are ghidajele deformate (par. 7.10).
6. Se produc zgomote și/ sau vibrații excesive în timpul sesiunii de lucru	Părți slăbite sau deteriorate Opriți mașina, scoateți-i bateria și:– verificați dacă sunt defectiuni;– verificați dacă sunt părți slăbite și strângeți-le;– Contactați un Centru de asistență pentru a înlocui sau repara piesele deteriorate cu piese cu caracteristici echivalente
7. Autonomia bateriei este slabă	Condiții difficile de funcționare cu un consum de curent mai mare	Optimizați utilizarea (par. 7.2.1)
	Baterie insuficientă pentru cerințele de funcționare	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 7.2.1)
	Degradarea capacității bateriei Cu	mpărați o baterie nouă
8. Alimentatorul nu efectuează încărcarea bateriei	Bateria nu a fost introdusă corect în încărcător	Asigurați-vă că a fost introdusă corect (par. 7.2.2)
	Condiții de mediu necorespunzătoare	Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului)
	Contacte murdare Curățați contactele
	Încărcătorul nu primește energie electrică	Verificați dacă ștecherul a fost introdus și dacă există tensiune la priza de curent
	Încărcător stricat Înlocuiți cu o piesă	de schimb originală
		Dacă problema continuă, consultați manualul bateriei/ încărcătorului bateriei

Dacă nu reușiți să rezolvați inconvenientțele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.

13. ACCESORII LA CERERE

13.1 BATERII

Sunt disponibile baterii cu diferite capacități, pentru diferite nevoi de operare (Fig. 25). Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

13.2 ALIMENTATOR PENTRU BATERIE

Dispozitiv care se utilizează la încărcarea bateriei (Fig. 26).

13.3 BARE ŞI LANTURI

În „Tabelul pentru o asociere corectă bară-lanț” sunt enumerate toate combinațiile posibile între bară și lanț, cu indicarea celor care pot fi utilizate pe fiecare mașină, marcate cu simbolul „√”.

Același tabel oferă, de asemenea, datele caracteristice ale lanțurilor și barelor omologate pentru fiecare mașină.

⚠️ Pentru piese de schimb folositi numai barele și lanțurile menționate în tabel. Utilizarea combinațiilor neaprobate poate provoca vătămări corporale grave și deteriorarea mașinii.

Având în vedere că alegerea, aplicarea și utilizarea barei și lanțului sunt operații efectuate de utilizator în deplină autonomie și lăsate la puterea sa de apreciere, utilizatorul își asumă, de asemenea, răspunderea pentru daunele de orice natură rezultate din aceste operații. Dacă apar nelămuriri sau nu aveți suficiente cunoștințe cu privire la caracteristicile fiecărei bare sau ale fiecărui lanț, contactați distribuitorul sau un centru specializat de grădinărit.

ОГЛАВЛЕНИЕ

1. ОБЩИЕ СВЕДЕНИЯ.....1
2. ПРАВИЛА БЕЗОПАСНОСТИ .....1
3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ......6

RO • Conținutul și imaginile din manualul de utilizare de față au fost realizate în numele ST. S.p.A. și sunt protejate de drepturi de autor – Este interzisă orice reproducere sau modificare chiar și parțială neautorizată a documentului.
