BRUKSANVISNING MT 100e Kit STIGA

WARNING: läs igenom hela detta häfte innan du använder maskinen.

Batarya beslemeli Çubuklu Budama Makinesi

KULLANIM KILAVUZU

SVENSKA - Översättning av bruksanvisning i original SV

[2] MAX utspänning och

strömförsörjningsfrekvens

[3] NOMINELL utspänning och

strömförsörjningsfrekvens

[4] Kedjans maximala hastighet

[5] Spindelns maximala rotationsfrekvens

[6] Beskärningens längd

[7] Kedjan tjočklek

[8] Tänder/kuggstångens tandavständ på kedjan

[10] Vikt (utan batteri, utan svärd och kedja)

[11] Uppmätt ljudtrycknivå

vibrationsvärdet har mätts i enlighet med en standardiserad testmetod och kan användas för en jämförelse mellan olika verktyg. Det totala vibrationsvärdet kan användas även vid en preliminär exponeringsbedömning.

b) VARNING: vibrationsemissioner under användningen av verktyget kan skilja sig från det totala värdet som anges beroende på hur verktyget används. Därför är det nödvändigt, under arbetet, att tillämpa de följande säkerhetsåtgärderna som avses för att skydda föraren: bär handskar under användningen, begränsa användningstiden och tiderna som gasreglagets spak hålls nedtryckt.

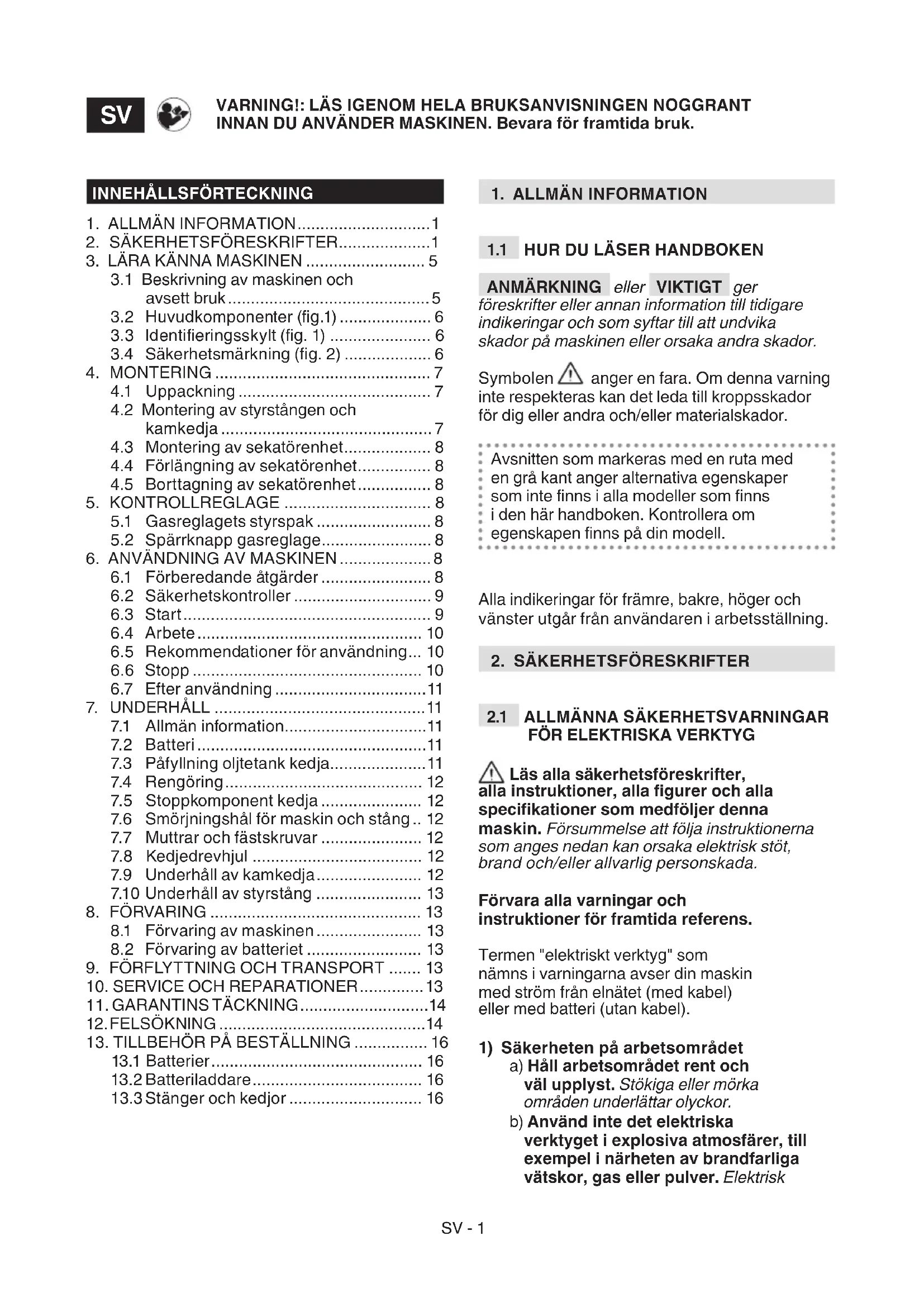

3.1 Beskrivning av maskinen och avsett bruk....5

3.2 Huvudkomponenter (fig.1) 6
3.3 Identifieringsskylt (fig. 1) ...... 6
3.4 Säkerhetsmärkning (fig. 2) ...... 6

1. MONTERING 7

4.1 Uppackning 7
4.2 Montering av styrstången och kamkedja 7
4.3 Montering av sekatörenhet....8
4.4 Förlängning av sekatörenhet...... 8
4.5 Borttagning av sekatörenhet...... 8

1. KONTROLLREGLAGE 8

5.1 Gasreglagets styrspak 8
5.2 Spärrknapp gasreglage....8

1. ANVÄNDNING AV MASKINEN 8

6.1 Förberedande åtgärder 8
6.2 Säkerhetskontroller 9
6.3 Start....9
6.4 Arbete....10
6.5 Rekommendationer för användning... 10
6.6 Stopp 10
6.7 Efter användning 11

1. UNDERHÄLL 11

7.1 Allmän information....11
7.2 Batteri....11
7.3 Påfyllning oljetetank kedja....11
7.4 Rengöring....12
7.5 Stoppkomponent kedja 12
7.6 Smörjningshål för maskin och stång .. 12
7.7 Muttrar och fästskruvar 12
7.8 Kedjedrevhjul 12
7.9 Underhåll av kamkedja.... 12
7.10 Underhåll av styrstång 13

1. FORVARING 13

8.1 Förvaring av maskinen 13
8.2 Förvaring av batteriet 13

1. FÖRFLYTTNING OCH TRANSPORT ..... 13

2. SERVICE OCH REPARATIONER......13

3. GARANTINS TÄCKNING....14
   12.FELSÖKNING....14
4. TILLBEHÖR PÅ BESTÄLLNING ...... 16

13.1 Batterier.... 16
13.2 Batteriladdare.... 16
13.3 Stänger och kedjor 16

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller orsaka andra skador.

Symbolen ⚠ anger en fara. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

2. SÄKERHETSFÖRESKRIFTER

2.1 ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

⚠ Läs alla säkerhetsföreskrifter, alla instruktioner, alla figurer och alla specifikationer som medföljer denna maskin. Försummelse att följa instruktionerna som anges nedan kan orsaka elektrisk stöt, brand och/eller allvarlig personskada.

Förvara alla varningar och instruktioner för framtida referens.

Termen "elektriskt verktyg" som nämns i varningarna avser din maskin med ström från elnätet (med kabel) eller med batteri (utan kabel).

1) Säkerheten på arbetsområdet

a) Håll arbetsområdet rent och väl upplyst. Stökiga eller mörka områden underlättar olyckor.
b) Använd inte det elektriska verktyget i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gas eller pulver. Elektrisk

utrustning avger gnistor som kan sätta eld på damm eller ångor.

c) Håll barn och åskådare på avständ när det elektriska verktyget används. Distraktioner kan göra att man tappar kontrollen.

2) Elektrisk säkerhet

a) Undvik att kroppen kommer i kontakt med jordade ytor, såsom rör, kylare, kök, kylskåp. Risken för elstöt ökar om kroppen är i kontakt med jord.

b) Utsätt inte det elektriska verktyget för regn eller våta miljöer. Vatten som tränger sig in i det elektriska verktyget ökar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam och se på vad du gör. Använd sunt förnuft när du använder det elektriska verktyget. Använd inte det elektriska verktyget när du är trött eller är påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när det elektriska verktyget används kan orsaka allvarliga personskador.

b) Använd personlig skyddsutrustning. Ha alltid på dig skyddsglasögon.

Användningen av skyddsutrustning som masker mot damm, halkfria skor, skyddshjälmar eller hörapparater, minskar personskador.

c) Undvik ofrivilliga starter. Säkerställ att apparaten är avstängd innan du sätter i batteriet, håller eller transporterar det elektriska verktyget. Transportering eller montering av batteriet med brytaren på läge "ON" underlättar olyckor.

d) Ta bort varje nyckel eller justeringsverktyg innan du slår på elverktyget. En nyckel eller ett verktyg som förblir i kontakt med en roterande del på elverktygetkan orsaka personskada.

e) Luta dig ej. Garantera alltid bra fotfäste och balans. Detta ger dig en bättre kontroll över elverktyget i oväntade situationer

f) Klä dig på lämpligt sätt. Ha inte på dig lösa kläder och smycken. Håll här och kläder på avständ från delar i rörelse. Löst sittande kläder, smycken och långt här kan fastna i delar i rörelse.

g) Om det finns enheter som kan anslutas till system för extraktion och insamling av damm, se till att de är anslutna och används på rätt sätt. Användning av dessa enheter kan minska riskerna som är relaterade till damm.

h) Låt inte den kännedom som uppnåtts genom att använda maskinen låta dig bli oaktsam och ignorera elverktygets säkerhetsprinciper. Försummelse kan orsaka allvarliga skador på ett ögonblick.

4) Användning och skydd av det elektriska verktyget

a) Överladda inte det elektriska verktyget. Använd det elektriska verktyget för lämpligt arbete. Det lämpliga elektriska verktyget kommer att utföra jobbet bättre och säkrare, med den hastighet som det konstruerades för.

b) Använd inte den elektriska utrustningen om brytaren inte kan stoppa eller starta den. Ett elektriskt verktyg som inte kan regleras med en brytare är farligt och ska repareras.

c) Ta bort batteriet från maskinen innan du uför någon som helst reglering, byte av tillbehör, eller innan du sätter tillbaka elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som inte känner till - verktyget och dessa instruktioner. De elektriska verktygen är farliga i händerna på otränade användare.

e) Ta hand om underhåll av elektriska verktyg och tillbehör. Kontrollera för felinställning eller anslutning av rörliga delar, trasiga delar och alla andra förhållanden som kan påverka elverktygets funktion. Vid skador ska elverktyget repareras innan användning. Många olyckor orsakas av dåligt underhåll.

f) Håll skärenheterna vassa och rena. Ett lämpligt underhåll av skärenheterna, med vassa skäreggar, undviker att de fastnar och gör det enklare att hålla dem under kontroll.

g) Använd elverktyget och respektive tillbehör i enlighet med de medföljande anvisningarna, baserat på arbetsförhållandet och typ av arbete som ska utföras. Faror kan uppstå om ett elektriskt verktyg används för andra arbeten än de som förutses.

h) Håll handtagen och andra gripytor torra, rena och utan olja och fett. Hala handtag och greppytor tillåter dig inte att säkert förflytta och kontrollera verktyget i oväntade situationer.

6 Användning och försiktighetsåtgärder för batteridrivet verktyg

VIKTIGT följande säkerhetsnormer omfattar säkerhetsföreskrifter i batteriets och batteriladdarens bruksanvisning som bifogats maskinen.

a) För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämplig för en typ av batteripaket kan orsaka risk för brand, elektrisk stöt, överhettning eller läckage av frätande batterivätska när den används med ett annat batteripaket.

b) Använd endast de specifika batterierna som förutses för ditt verktyg. Vid användning av alla andra batterigrupper kan det finnas risk för personskada och brand.

c) När batteripaketet inte används ska du hålla det borta från andra metallföremål som häftklamrar, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka en kortslutning av kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.

d) Ett batteri i dåligt skick kan orsaka vätskeläckage. Undvik kontakt med vätskan. Skölj med vatten vid kontakt. Om vätskan kommer i kontakt med ögonen, kontakta ävenen läkare. Vätska som läcker från batteriet kan orsaka hudirritation eller brännskador.

e) Använd inte ett skadat eller modifierat batteripaket eller verktyg. Skadade eller modifierade batterier kan orsaka oförutsägbart beteende som kan leda till brand, explosion eller risk för personskador.

f) Utsätt inte batteripaketet eller verktyget för eld eller överdriven temperatur. Exponering för eld eller temperaturer över 130 °C kan orsaka en explosion.

g) Ladda endast i rumstemperatur, mellan 0° + 45°C. Ladda inte batteriet eller verktyget utanför dessa temperaturintervall. En felaktig laddning eller vid temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand.

h) Se till att apparaten är avstängd innan batteriet sätts i. Om du installerar ett batteri i en elektrisk apparat som är påslagen kan det orsaka olyckor.

i) Kontrollera att batteriet är i gott skick och att det inte finns några tecken på skador. Använd inte maskinen med ett skadat eller slitet batteri.

7) Support

a) Låt det elektriska verktyget repareras av kvalificerad personal och använd endast originalreservdelar. På så sätt garanteras det elektriska verktygets säkerhet över tid.

b) Utför inte reparationer på batteriet. Reparationsverksamhet måste utföras av tillverkaren eller av ett specialiserat servicecenter.

2.2 SPECIFIKA SÄKERHETSREGLER FÖR MOTORSÅGAR OCH ELEKTRISKA SÅGAR

- Håll alla kroppsdelar långt bort från kamkedjan när sågen är i drift. Innan du startar motorsågen, se till att kamkedjan inte är i kontakt med något. Ett ögonblick av ouppmärksamhet när man använder motorsågen kan orsaka att kläder eller kropp fastnar i kamkedjan.

- Högerhanden måste alltid hålla tag i det bakre handtaget och den vänstra i det främre. Du bör aldrig vända händerna när du håller motorsågen, eftersom det ökar risken för olyckor person.

- Håll endast det elektriska verktygen på de isolarade handtagen eftersom kamkedjan kan komma i kontakt med dolda kablar. Om kamkedjan kommer i kontakt med en spänningskabel kan det leda till metalldelarna i verktyget och orsaka elektrisk chock för föraren.

- Bär skyddsglasögon och hörselskydd. Andra skyddsanordningar rekommenderas för huvud, händer och fötter. Användning av lämpliga skyddskläder kommer att minska kroppssolyckor orsakade av flygande splinter och oavsiktlig kontakt med motorsågen.

- Använd inte en kedjesåg när du står uppe i ett träd. Användning av en kedjesåg när du står uppe i ett träd kan orsaka personskador.

- Håll alltid en korrekt stödpunkt för foten och kör kedjesågen endast när du står på en fast, säker och plan yta. Hala och instabila ytor, som stegar, kan orsoka förlust av balans eller kontroll av motorsågen.

- Vid beskärning av en gren som är under spänning ska du vara försiktig med risken för ett kickback. När spänningen i träfibrerna frigörs kan grenen laddad med en retureffekt träffa användare/ eller kasta motorsågen ur kontroll.

- Var mycket försiktig när du klipper unga buskar och buskar. Tunt material kan fastna i kamkedjan och projiceras i din riktning och/eller få dig att förlora balansen.

• Bär motorsågen med det främre handtaget när den är avstängd och håll den borta från kroppen. Bär motorsågen i det främre handtaget när den är avstängd och håll den borta från kroppen. Att hantera motorsågen korrekt kommer att minska risken för oavsiktlig kontakt med den rörliga tandkedjan.
• Följ instruktionerna för smörjning, kedjespänning och reservtillbehör. En kedja vars spänning och smörjning är felaktig kan både bryta och öka risken för kickback.
• Håll handtagen torra, rena och utan spår av olja och fett. oljiga och fettiga handtag är hala och orsakar sålunda kontrollen.
• Skär enbart trä. Använd inte motorsågen för andra områden. Till exempel: använd inte motorsågen för att skära plastmaterial, byggnadsmaterial eller andra material än trä Användningen av motorsågen för andra operationer än de som planeras kan ge upphov till farliga situationer.
• Lokala bestämmelser kan ange en åldersgräns för dess användning.

Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador; vid olyckor som medför personskador, ge omedelbart första hjälpen och kontakta sjukvård för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

Om man utsätts en längre tid för vibrationer så kan man få neurovaskulära skador och störningar (kända även som Raynauds fenomen eller vita fingrar) speciellt för de som lider av cirkulationsstörningar. Symptomen kan gälla händer, handleder och fingrar och symptomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa effekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av dessa symptom skulle uppstå så måste man minska på den tid man använder maskinen och rådfråga en läkare.

• Ta pauser och ändra ditt jobbläge regelbundet.

• Felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller ändring av säkerhetsanordningar kan orsaka skador på enheten och orsaka allvarlig skada för användaren.

• Utför rengörs- och underhållsåtgärderna innan du sätter tillbaka maskinen efter användning.

• Om maskinen har stötts emot eller slagits emot så ska det säkerställas att den fungerar innan den startas.
  • Ta bort grenarna i arbetsområdet.
• Var uppmärksam på de grenar som, när de har klippts, kan träffa användaren och de som fallit på marken kan drabbas av ett tillbakaslag.

2.3 TILLBAKASLAG

Ett tillbakaslag kan uppstå när spetsen eller änden av styrskenan berör ett föremål, eller när virket är inneslutet i sig själv genom att dra åt den i kamkedjedelen.

Kontakt med änden kan i vissa fall plötsligt provocera en omvänd reaktion, trycka styrskenan uppåt och bakåt mot operatören.

Åtdragningen av kamkedjan på toppen av styrskenan kan snabbt skjuta kamkedjan tillbaka mot användaren.

Endera av dessa reaktioner kan orsaka förlust av kontrollen av sågen och därmed orsaka allvarliga olyckor för personen. Man kan inte enbart lita på säkerhetsanordningarna i sågen

Vid användning av motorsågen rekommenderas det att vidta olika åtgärder för att eliminera risken för olyckor eller skador under skärarbetet. Bakslag är resultatet av felaktig användning av verktyget och/eller felaktiga driftsförhållanden och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som anges nedan:

• Håll sågen fast med båda händerna, med tummarna runt motorsågens handtag och sätt kroppen och armarna i en position som kan motstå bakslag. Bakslag kan styras av användaren om lämpliga försiktighetsåtgärder har vidtagits. Låt inte motorsågen köra.
• Sträck inte armarna för långt och klipp inte över axelhöjden. Detta hjälper till att undvika oavsiktlig kontakt med ändarna och möjliggör bättre kontroll av motorsågen i oväntade situationer.
• Använd endast de stänger o kedjor som anges av tillverkaren. Olämpliga ersättningsdelar av skenor och kedjor kan orsaka kedjeskador och/eller bakslag.
• Följ tillverkarens anvisningar om skärning och underhåll av motorsågen. En minskning av djupnivån kan leda till en ökning av bakslag.

- Tekniker för användning av den elektriska motorsågen (med batteri)

Följ alltid säkerhetsvarningarna och implementera skärteknikerna som är bäst lämpade för den typ av arbete som ska utföras, enligt indikationerna och exemplen i bruksanvisningen.

- Säker hantering av den elektriska motorsågen (med batteri)

Varje gång som maskinen ska förflyttas eller transporteras, utför följande:

– stäng av motorn, vänta tills kedjan har stannat och koppla bort maskinen från elnätet (ta bort batteriet från facket);
– applicera stångskyddet;
– håll enbart maskinen i handtagen och rikta skärsystemet i motsatt riktning än den för drift.

När du transporterar maskinen med ett fordon måste den placeras så att den inte utgör någon fara för någon och fäst den ordentligt.

- Rekommendationer för nybörjare

Innan du ska för första gången fälla eller såga grenar är det lämpligt att:

– har genomgått specifik träning om användning av denna typ av utrustning;

– ha läst noga igenom säkerhetsvarningarna och bruksanvisningarna i denna bruksanvisning;

– öva på stockar på marken eller fäsa till ställningar, för att få nödvändig kunskap om maskinen och de mest lämpliga skärteknikern.

2.4 MILJÖSKYDD

• Under arbetet sprids en viss mängd olja i miljön, nödvändigt för smörjning av kedjan; använd därför endast biologiskt nedbrytbara oljor, specifika för detta. Användning av en mineral- eller molioolja för motorer orsakar allvarliga miljöskador.
• Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter avfallen får inte kastas i soporna utan ska sorteras och överlämnas till insamlingscentraler som återvinner materialen.
• Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska

direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella föreskrifter, ska urladdade elektriska apparater samlas upp separat för att slutligen kunna återanvändas på ett miljövänligt sätt. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå grundvattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För ytterligare information om bortskaffande av produkten, kontakta kompetent myndighet för bortskaffande av hushållsavfall eller din återförsäljare.

Li-ion

Vid slutet av batteriernas livslängd, ska de skaffas bort på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är ett skogsredskap och närmare bestämt en batteridriven bärbar häcksax.

Maskinen består huvudsakligen av en motor som drivs av ett batteri och en styrstav som tjänar till att överföra rörelsen från motorn till tandkedjan som fungerar som en såg.

Användaren ska hålla maskinen med två händer på de främre och bakre handtagen och kan hantera huvudkontrollerna medan de är kvar på ett säkert avständ från skäranordningen.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att:

– beskärning av grenar på träd i förhållande till längden på styrskenan eller träföremål med liknande egenskaper;
- att användas av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• justera buskar;
• beskäringsarbeten;
  – dela pallar, lådor och förpackningar i allmänhet;
  – dela möbler eller något annat som kan innehålla spikar, skruvar eller någon form av metallkomponenter;
• utföra slaktarbete;
  – använd maskinen för beskärande av annat material än trä (plastmaterial, byggnadsmaterial);
  – använd maskinen som spak för att lyfta, flytta eller bryta föremål;
  – använd maskinen på fasta stöd;
  – användning av skärenheter som skiljer sig från de som anges i tabellen "Teknisk specifikationer". Fara för allvarliga skador.
• att maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 HUVUDKOMPONENTER (fig.1)

A. Motor: sätter skärsystemet i drift.
B. Kontrollstång: där finns de viktigaste accelerationskontrollerna.
C. Bakre handtag: Stödhandtag på kontrollstångens bakre del.
D. Främre handtag: impugnatura di supporto situata sull'asta comandi.
E. Sekatörenhet enhet för beskäring av grenar och träd.
F. Säkerhetssele: tygsele som, genom att placeras över axeln, hjälper att hålla maskinens vikt.
G. Styrstång: stöder och styr tandkedjan.
H. Tandkedja: komponent för beskärning, bestående av drivlänkar utrustade med små blad som kallas "tänder" och sidoanslutningar som hålls samman av nitar.

I. Stoppkomponent kedja: säkerhetsanordning som förhindrar okontrollerad rörelse av tandkedjan vid trasig eller lossning.
J. Stångskydd: anordning för att täcka motorsågen på styrskenan som ska användas under hantering, transport eller lagring av maskinen.
K. Batteri: (om det inte medföljer med maskinen, se kap. 13 "tillbehör på beställning) anordning som förser verktyget med el; dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.
L. Batteriladdare om den inte medföljer med maskinen, se kap. 13 "tillbehör på beställning): enhet som används för att ladda batteriet; dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.

3.3 IDENTIFIERINGSSKYLT (fig. 1)

1. Ljudeffektnivå
2. Överensstämmelsemärke
3. Tillverkningsår/månad
4. Typ av maskin
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelkod
8. Spänning och strömförsörjningsfrekvens
9. Kedjehastighet

Anteckna maskinens identifieringsuppgifter där det avses på etiketten (se omslagets baksida).

VIKTIGT Använd identifieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

3.4 SÄKERHETSMÄRKNING (fig. 2)

Olika symboler visas på maskinen.

Symbolernas betydelse:

WARNING! FARA! Denna maskin, om den inte används på ett riktigt sätt, kan vara farlig i sig och för andra.

FARA FÖR UTSLUNGANDE AV FÖREMÅL! Var försiktig med material som kan slungas ut av skärsystemet vilket kan orsaka allvarliga kropps- eller materialskador.

WARNING! Läs igenom bruksanvisningen innan du använder maskinen.

Bär skyddsglasögon.

Bär hörselskydd.

Bär skyddshjälm.

Bär halkfria handskar.

Bär halfria skyddsskor!

Utsätt inte för regn (eller fukt)

FARA! Elcock. Håll ett avstånd på minst 15 m från luftledningar Se till att alla personer eller husdjur håller sig på minst 15 m avstånd när maskinen används.

Ta bort batteriet innan du utför någon som helst kontroll, rengöring eller underhåll/reglering av apparaten:

VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

4. MONTERING

⚠ Säkerhetsföreskrifter som ska följas beskrivs ikap. 2. Respektera noggrant dessa anvisningar för att undvika allvarliga risker eller faror.

Av lagrings- och transportskäl har vissa maskinkomponenter inte fabriksmonterats, utan de ska monteras efter att emballaget avlägsnats och i enlighet med instruktionerna.

⚠ Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, där utrymmet är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Använd inte maskinen innan du avslutat anvisningarna i avsnittet "MONTERING".

4.1 UPPACKNING

1. Öppna emballaget försiktigt och se till att inga komponenter tappas bort.
2. Läs dokumentationen som finns inuti lådan, inklusive bruksanvisningen.
3. Ta upp alla omonterade delar ur lådan.
4. Ta ut maskinen från lådan.
5. Kassera lådan och emballaget i enlighet med lokala bestämmelser.

4.2 MONTERING AV STYRSTÅNGEN OCH KAMKEDJA

⚠ Bär alltid robusta arbetshandskar för hantering av stången och kedjan. Var uppmärksam när du monterar stången och kedjan för att inte äventyra maskinens säkerhet och effektivitet; om du är osäker, kontakta din återförsäljare.
Innan monteringen utförs, verifiera att batteriet inte är infört i sitt fack.

1. Skruva loss ratten (fig. 3.A) och ta bort kedjeskyddet (fig. 3.B) för att komma åt drivhjulet och stången.

2. Montera stängen (fig. 4.A) genom att sätta in skruven (fig. 4.B) i spåret (fig. 4.C) och tryck den mot maskinens baksida..

3. Montera kedjan runt drivhjulet (fig. 5.A) och längs stångens styrningar och se till att glidningsriktningen respekteras (fig. 5B).

Kedjans glidningsriktning

Om spetsen på stången är utrustad med

ett returhjul, se till att kedjedrivlänkarna passar korrekt i kedjehjulfacken (Fig. 6).

1. Kontrollera att kedjespännstiftet (fig. 5.C) är korrekt isatt i rätt hål i stången; annars, agera på lämpligt sätt på kedjespännarskruven (fig. 5.D) tills stiftet är helt isatt.
2. Sätt tillbaka vevhuset utan att dra åt ratten helt
3. Handla på lämpligt sätt på kedjespännskruven (Fig. 5.D) tills rätt kedjespänning har uppnätts (Fig. 7).
4. Håll stängen upphöjd och dra åt vevhusvredet (Fig. 8.A).

4.2.1 Kontrollera kedjespänningen

Kontrollera kedjespänningen. Spänningen är korrekt när, genom att ta tag i kedjan i mitten av svärdet och drivlänkarna inte släpper från svärdet (Fig. 7)

4.3 MONTERING AV SEKATÖRENHET

Innan monteringen utförs, verifiera

att batteriet inte är infört i sitt fack.

1. Sätt in sekatöranordningen (fig. 8.A) i manöverstången (fig. 8B) tills stoppstiften (fig. 8.C) knäpps in i hålet på stången (fig. 8). D). Insättningen är klar när pinnarna kommer ut helt från hålet.

2. Stäng spärrspaken (Fig. 8.E).

Kontrollera regelbundet beslag

för att se till att de är täta.

4.4 FÖRLÄNGNING AV SEKATÖRENHET

1. Öppna spärrspaken (Fig. 9.A).
2. Dra eller tryck stången (Fig. 9.B) tills önskad längd uppnås;
3. Stäng spärrspaken (Fig. 9.A).

Kontrollera regelbundet beslag

för att se till att de är täta.

4.5 BORTTAGNING AV SEKATÖRENHET

Låt motorn svalna innan

du tar bort häcktrimmern.

För att ta bort sekatörenheten (Fig.8.A):

1. Placera manöverstången (fig. 8.B) på marken.
2. Öppna spärrspaken (Fig. 8.E)

3. Tryck på stoppstiften (fig. 8.C) och koppla loss dem från hålet på stången (Fig. 8.D).

4. Montera ned sekatörenheten

5. KONTROLLREGLAGE

5.1 GASREGLAGETS STYRSPAK

Gasspaken (Fig.10.A) låter dig styra skäranordningen.

Manövreringen av gaspedalen (Fig. 10.A) är endast möjlig om man trycker på gasspärren (Fig. 10.B).

Gasreglagets säkerhetsknapp (Fig. 10.B) medger att gasreglagets styrspak kan aktiveras (Fig. 10.A).

6. ANVÄNDNING AV MASKINEN

Säkerhetsföreskrifter som ska

följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att undvika allvarliga risker eller faror.

6.1 FÖRBEREDANDE ÅTGÄRDER

Ställ maskinen horisontellt och stabilt på marken.

6.1.1 Kontroll och uppladdning av batteriet(Fig.11)

Före varje användning, kontrollera batteriets laddning och följ indikationerna i batteriets bruksanvisning.

6.1.2 Användning av säkerhetssele

Kontrollera ofta snabbutlösningens ktivitet så att du snabbt kan frigöra

maskinen från bälten i händelse av fara.

Säkerhetsselen ska bäras innan maskinen fästs till avsett fäste och remmen ska regleras enligt användarens längd och kropp.

• Remmen (Fig. 12.A) ska placeras ovanför höger eller vänster axel och följa höger höft.
• Haka karbinhaken (Fig. 12.B) till rätt fäste på manöverstången.
• Släpp vid behov ut spännet (Fig. 12C) för att ta bort maskinen från selen.

Fyll på olja innan du använder maskinen för att smörja kedjan. För metoder och försiktighetsåtgärder för oljeförsörjning (se avs. 7.3).

6.1.4 Kontrollera kedjespänningen

Det här arbetet ska utföras med

avstängd maskin och utan batteri (ska inte sitta i facket) (avs. 7.2.2).

Kontrollera kedjespänningen.

Spänningen är korrekt när, genom att ta tag i kedjan i mitten av svärdet och drivlänkarna inte släpper från svärdet. (Fig. 7)

För att justera kedjespänningen.

1. Lossa vevhusvredet (Fig. 3.A).
2. Handla på lämpligt sätt på kedjespännskruven (Fig. 5.D) tills rätt kedjespänning har uppnåtts.
3. Håll stängen upphöjd och dra åt vevhusvredet. (Fig. 8.A).

Arbeta inte med kedjan lös, för att inte

orsaka farliga situationer i händelse av att kedjan skulle komma ut ur stångledarna.

VIKTIGT Under den första

användningsperioden (eller efter byte av kedjan) är det nödvändigt att kontrollen sker oftare på grund av justering av kedjan.

6.2 SÄKERHETSKONTROLLER

Utför alltid säkerhetskontroller

innan användningen.

6.2.1 Kontroll av den allmänna säkerheten

Föremål Resultat
Handtag och skydd Ren	a, torra, korrekt fastsatta till maskinen
Skruvar på maskinen och på bladet	Riktigt åtskruvade (inte lösa)
Genomströmning av kylluft	Inte tilltäpptta
Styrstång Monterat riktigt.
Kedja Vass, inte skadad	eller sliten, monterad och spänd korrekt.
Skydd Hela, inte skadade.
Batteri Ingen skada på	höljet, inga läckage

Maskin	Inget tecken på skada eller slitage. Ingen onormal vibration. Inget onormalt ljud
Gasspjäll, spjäll läsknapp	Måste ha en fri rörelse, inte tvingade och när de släpps måste de återgå automatiskt och snabbt till det neutrala läget.

6.2.2 Test av maskinens funktion

Åtgård	Resultat
Sätt i batteriet i facket (avs. 7.2.3).	Kedjan ska inte röras sig
Använd gaspaken (utan att trycka på gasreglagets spärrknapp)	Gasreglagets styrspak förblir blockerad.
Använd gasreglagets spärrknapp och spak.	Reglagen ska kunna röra sig problemfritt, tryck inte för hårt. Kedjan rör sig inte
Släpp på gasreglagets styrspak.	Spaken ska tillbaka automatiskt och snabbt i neutralt läge. Kedjan ska stanna.

Om vilket som helst resultat skiljer sig från de som anges i tabeller kan maskinen inte användas! Kontakta en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

6.3 START

1. Ta bort stångskyddet (Fig. 1.J).
2. Se till att stängen inte vidrör marken eller andra föremål;
3. Sätt i batteriet (Fig. 13.A) i packet och tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten.
4. Använd gasreglagets spärrknapp (Fig 10.B) och spak. (Fig. 10.A).

6.4 ARBETE

Innan du ska för första gången såga grenar är det lämpligt att:

• Ha genomgått specifik träning om användning av denna typ av utrustning;

• Bära säkerhetsselen korrekt.

• Ha läst noga igenom säkerhetsvarningarna och bruksanvisningarna i denna bruksanvisning;

• Öva på stockar på marken eller fäsa till ställningar, för att få nödvändig kunskap om maskinen och de mest lämpliga skärteknikern.

För att använda maskinen, gör så här:

1. Fäst alltid maskinen till säkerhetsselen som sitter rätt (se avs. 6.1.2)
2. Håll allid maskinen ordentligt med två händer.

Stoppa maskinen omedelbart kedjan fastnar när du arbetar.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

6.4.1 Kontroller som ska utföras under arbete.

6.4.1.a Kontrollera kedjespänningen

Under arbetet genomgår kedjan en progressiv förlängning, och därför är det ofta nödvändigt att kontrollera dess spänning (punkt 6.1.4).

6.4.1.b Kontroll av oljeflödet

VIKTIGT Använd inte maskinen utan smörjning!

Se till att stången och kedjan är väl erade när du kontrollerar oljeflödet.

Starta motorn (avs. 6.3) och kontrollera om kedjoljan är spridd som anges i (Fig. 14).

6.4.2 Arbetsmetoder

6.4.2.a Klippning av ett träd

Se till att grenarnas fallområde är tydligt.

1. Placera dig själv på motsatt sida från grenen som ska skäras.
2. Börja från de nedre grenarna och fortsätt sedan med att klippa de högre.
3. Gör det första skåret nerifrån och upp (Bild 15.A). Slutför klippningen genom att klippa från topp till botten, som anges i (Fig. 15.B).

6.4.2.b Beskära trädgrenar

Att beskära betyder att ta bort grenarna från ett fallet träd.

⚠️ Var uppmärksam på grenarnas stödpunkter på marken, till möjligheten att den är under spänning, till den riktning som grenen kan ta under beskärning och till den möjliga instabiliteten i trädet efter att grenen har skurits.

Vid beskärning måste de nedre, större grenarna lämnas för att stödja bagagerummet på marken. Ta bort de små grenarna med ett enda slag (Fig. 16.A). Det är bättre att klippa grenarna under spänning med början från botten och uppåt för att undvika att bocka motorsågen (Fig. 16B).

6.5 REKOMMENDATIONER FÖR ANVÄNDNING

Viktigt Stoppa alltid maskinen (avs. 6.6) vid förflyttning av arbetszoner.

Om sekatören fastnar under beskärning måste operatören:

1. Släppa omedelbart gasreglagets styrspak (Fig. 10.A);
2. Vänta tills skärsystemet stannat upp.
3. Ta bort batteriet (avs. 7.2.2).
4. Ta bort beskäraren från snittet genom att lyfta grenen om det behövs.
5. Använd vid behov en handsåg eller en andra motorsåg för att frigöra den fastklämda beskäraren och skär minst 30 cm från den fastnat beskäraren. Snitten för att frigöra den måste alltid göras mot spetsen på grenen (dvs mellan den fastna sekatören och spetsen på grenen och inte mellan stammen och den fastna beskäraren). Detta förhindrar att beskäraren dras med den del av grenen som skärs, vilket komplicerar situationen ytterligare.

6.6 STOPP

För att stoppa maskinen, släpp gasreglaget (Fig. 10.A).

Efter att ha lossat gasspaken tar det några sekunder innan tandkedjan stannar.

Stoppa alltid maskinen vid förflyttning av arbetszoner.

⚠️ Under förflyttningarna, håll aldrig fingret på gasreglagets säkerhetsknappen för att undvika en oavsiktlig start.

6.7 EFTER ANVÄNDNING

1. Avlägsna batteriet från facket och ladda det (avs. 7.2.2).
2. Montera stångskyddet.
3. Låt motorn kallna innan maskinen ställs inomhus.
4. Lossa stångfästratten för att minska kedjespänningen.
5. Rengör maskinen noggrant från damm och skräp och ta bort spår av sågspån eller oljeavlagringar från kedjan (par 7.4.2).
6. Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad;.
7. Kontroll av eventuella skador som finns på maskinen. Kontakta en auktoriserad serviceverkstad vid behov.

VIKTIGT Ta alltid bort batteriet (avs. 7.2.2) och montera bladskyddet varje gång som maskinen inte används eller lämnas obevakad.

7. UNDERHÅLL

7.1 ALLMÄN INFORMATION

⚠ Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant dessa anvisningar för att undvika allvarliga risker eller faror.
Innan du utför någon som helst kontroll, rengöring eller underhåll/reglering av maskínen:

• Stanna maskinen

• Vänta tills kedjan stannar

- Ta ut batteriet från facket och ladda det (avs. 7.2.2), (lämna aldrig batteriet isatt eller inom räckhåll för barn eller obehöriga personer)

- Applicera stångskyddet, utom vid ingrepp på själva stången eller på kedjan;

- Vänta tills motorn har svalnat tillräckligt;

- Läs igenom instruktionerna.

- Bär lämpliga skyddskläder, skyddshandskar och skyddsglasögon;

VIKTIGT Alla underhållsarbeten och regleringar som inte beskrivs i den här handboken måste utföras av din återförsäljare eller av ett specialiserat center.

7.2 BATTERI

7.2.1 Batteriets kapacitet

Batteriets funktion beror främt på:

a. miljöfaktorer som skapar ett högre energibehov:
– klippning av träd och grenar som är för stora;
b. användarens beteende, som ska undvika:
– att ofta tända och släcka maskinen under arbetet,
– en olämplig beskärningsmetod i förhållande till arbetet som ska utföras (avs. 6.4.2);

För att förbättra batteriets driftstiden rekommenderas det att:

• Skär träet när det är torrt
• Använda den teknik som är lämpligast för arbetet som ska utföras.

Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• Köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas.
• Köpa ett batteri med högre ampere styrka i förhållande till standardbatteriet (avs. 13.1).

7.2.2 Borttagning och uppladdning av batteri (Fig.17÷20)

Ladda det helt genom att följa anvisningarna i handboken för batteriet/batteriladdaren.

ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C.

ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

7.3 PÅFYLLNING OLJTETANK KEDJA

VIKTIGT Använd endast specifik olja för motorsågar eller självhäftande olja för motorsågar. Använd inte olja som innehåller föroreningar för att inte täppa till filtret i tanken och undvik att skada oljepumpen irreparabelt. Användning av en olja av god kvalitet är nödvändig för att få en effektiv smörjning av skärdelarna; en begagnad olja av dålig kvalitet komprometterar smörjningen och minskar livslängden på kedjan och stången.

VIKTIGT Kör aldrig kedjan i drift utan tillräcklig olja, eftersom det kan skada beskäraren och äventyra dess säkerhet.

Om oljenivån är låg ska du fylla på följande steg:

1. Vrid och ta bort locket (Fig.21.A) från oljetanken.
2. Häll oljan i tanken och övervaka nivån genom lämplig indikator (Bild 21.B).
3. Se till att inga föroreningar kommer in i oljetanken under påfyllning.
4. Sätt tillbaka oljelocket och dra åt det.

7.4 RENGÖRING

7.4.1 Rengöring av maskinen och motorn

I slutet av varje arbetssession:

• Rengör maskinen noggrant från damm och skräp.
• För att minska brandrisken, ta bort rester av blad, grenar eller överskottsfett från maskinen och speciellt motorn.
• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.
• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.
• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.
• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.
• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.

7.4.2 Rengöring av kedja

Ta bort alla spår av sågspån eller oljeavlagringar från kedjan efter varje användning.

Vid stark smuts eller hartsifiering:

1. Ta bort kedjan och lägg den i några timmar i en behållare med ett specifikt tvättmedel.
2. Skölj det i rent vatten och behandla det med en lämplig korrosionsspray.
3. Sätt tillbaka den på maskinen.

Kontrollera kedjestoppelementets tillständ före varje användning (Fig 1.1) och återställ om det är skadat.

7.6 SMÖRJNINGSHÅL FÖR MASKIN OCH STÅNG

Innan varje daglig användning

1. Ta bort vevhuset (avs. 4.2)
2. Ta bort stången
3. Kontrollera att maskinens smörjhål (Fig.22.A) och styrskenan (Fig.22.B) inte är igensatta.

7.7 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.
• Kontrollera regelbundet att handtagen har fästs riktigt.

7.8 KEDJEDREVHJUL

Hos din återförsäljare, kontrollera kedkedrevhjulets skick en gång i månaden och byt ut den när slitage överskrider de acceptabla gränserna.

Montera inte på en ny kedja med en sliten kedja eller vice versa.

7.9 UNDERHÅLL AV KAMKEDJA

Av säkerhets- och effektivitetsskäl är det mycket viktigt att skäranordningarna är väl skärpta.

Slipning av kedjan är nödvändig när:

• Sågspån liknar damm.
• Mer kraft behövs för att skära.
• Snittet är inte rakt.
  • Vibrationerna ökar.

Om kedjan inte är tillräckligt skarp ökar risken för kickback.

VIKTIGT Det rekommenderas att överlåta kedjevässningsoperationen till en specialiserad verkstad, eftersom det utförs med specialutrustning som garanterar minimalt materialavlägsnande och konstant skärpning på alla skärkantar.

7.9.1 Byte av kamkedja

Kedjan måste bytas ut när:

• Skäreggens längd reduceras till 5 mm eller mindre.
• Spelen av länkarna på nitarna är överdrivet.
• skärhastigheten är långsam och upprepad skärpning förbättrar inte skärhastigheten. Kedjan är sliten.

VIKTIGT Efter byte av kedjan är det nödvändigt att kontrollen av dess spänning sker oftare på grund av justeringen av kedjan.

7.10 UNDERHÅLL AV STYRSTÅNG

OBS! Alla operationer rörande styrrstången är verk som kräver specifik expertis utöver användningen av specialutrustning som ska utföras på ett arbetsmässigt sätt; av säkerhetsskäl rekommenderas att du kontaktar din återförsäljare.

För att undvika asymmetriskt slitage på stängen bör det vändas regelbundet.

För att hålla stången effektiv måste du:

1. Smörj överföringshjulslagerna (om sådana finns) med lämplig spruta (medföljer ej).
2. Rengör spåret på stängen med lämplig skrapa (medföljer ej) (Bild 23.A);
3. Rengör smörjningshålen (Fig. 23.B);
4. Med ett platt blad, ta bort borrarna från sidorna och jämna ut eventuella höjdskillnader mellan styrningarna.

7.10.1 Byt stången

Stången måste bytas ut när:

• spårets djup är mindre än körlänkarna (som aldrig får röra botten);
• styrens innervägg bärs så att kedjan lutar i sidled.

8. FÖRVARING

VIKTIGT Säkerhetsföreskrifterna som ska följas under förvaringen beskrivs i avs. 2.4. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

8.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

1. Avlägsna batteriet från facket och ladda det (avs. 7.2.2).
2. Installera stångskyddet när skärsystemet står still.
3. Låt motorn kallna innan maskinen ställs inomhus.
4. Gör rent (avs. 7.4).

5. Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.

6. Ställ undan maskinen:

7. i en torr miljö

8. skyddad mot väder
9. på en plats utom räckhåll för barn.
   – se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

8.2 FÖRVARING AV BATTERIET

Om batteriet inte laddas under en lång tid är det nödvändigt att alltid hålla det i skuggan, på ett svalt ställe och i fuktfria miljöer med en omgivningstemperatur mellan 0\~45°C.

ANMÄRKNING Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

9. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen behövs förflyttas, lyftas, transporteras eller lutas ska du:

1. Stanna maskinen
2. Vänta tills kedjan stannar
3. Avlägsna batteriet från facket och ladda det
4. Applicera stångskyddet
5. Vänta tills motorn har svalnat tillräckligt
6. Bär kraftiga arbetshandskar
7. Håll enbart maskinen i handtagen och rikta skärsystemet i motsatt riktning än den för drift.

När maskinen transporteras med ett fordon ska du:

1. Spänn fast maskinen med vajrar eller kedjor
2. Placera den så att den inte kan skada någon.

10. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Alla justeringsingrepp och underhåll som inte beskrivs i denna handbok måste utföras av din Återförsäljare eller en specialiserat serviceverkstad. Ingrepp som utförs av olämpliga strukturer eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

Icke-originalreservdelar och tillbehör godkänns inte Tillverkaren har inte någon som helst ansvar eller förpliktelse vid en användning av icke-originalreservdelar och tillbehör vilket påverkar maskinens säkerhet.

11. GARANTINS TÄCKNING

Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer. Garantin täcker alla brister i material och utförande, som fastställts under garantiperioden av din återförsäljare eller ett specialistcenter. Garantins omfattning är begränsad till reparation eller ersättning av komponenten som anses vara felaktig. Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna. Garantins omfattning gäller om ett regelbundet underhåll har utförts på maskinen. Garantin täcker inte skador som beror på följande:

• Försummelse av att läsa bifogad bruksanvisning (instruktionsbok).
  • Professionell användning.
• Slarv, försummelse.
• Extern orsak (blixtnedslag, stötar, närvaro av främmande kroppar inuti maskinen) eller olycka.

• Felaktig eller otillåten användning eller montering av tillverkaren.

• Dåligt underhåll.

• Ändring av maskinen.
• Användning av icke-originalreservdelar (anpassningsbara delar).
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren.

Garantin täcker inte heller:

• Åtgärderna för löpande/särskilt underhåll (beskrivs i instruktionsboken).
• Det normala slitaget av förbrukningsmaterial som skärenheter, säkerhetsbultar.
• Normalt slitage.
• Estetisk försämring av maskinen på grund av användningen.

Eventuella extra kostnader i samband med aktivering av garantin, som till exempel tillhandahållandet hos användaren, transport av maskinen till återförsäljaren, uthyrning av utrustning för utbyte eller anlitandet av ett externt företag för alla underhållsarbeten.

Användaren skyddas av nationell lagstiftning. Användarens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

12. FELSÖKNING

Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

FEL MÖJLIG ORSAK ÅTGÄRD
1. Använd gasreglagets spärrknapp och spak, maskinen startar.	Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (Fig. 13.A)
	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2)
	Maskinen är skadad Använd inte maskinen. Ta bort batteriet och kontakta en serviceverkstad.
2. Motorn stannar upp under arbetet	Batteriet sitter fel. Se till att batteriet sitter riktigt (Fig. 13.A)
	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2)
	Maskinen är skadad Använd inte maskinen. Ta bort batteriet och Kontakta en serviceverkstad.
3. Med gasspärrknappen och spak aktiverat vrids kedjan inte	Överdriven kedjespänning Sätt tillbaka kedjan i spänning (avs. 6.1.4).
	Stång- och kedjeproblem Kontrolera att kedjan glider fritt och att stängen och inte har deformerade styrningar (par.7.10).
	Maskinen är skadad. Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och Kontakta en serviceverkstad.
4. Kedjan i slutet av stängen överhettas och avger rök.	Överdriven kedjespänning Sätt tillbaka kedjan i spänning (avs. 6.1.4).
	Tom smörjningsoljetank. Fyll smörjoljetanken (avs. 7.3).
5. Motorn har oregelbunden funktion eller ingen effekt under belastning	Stång- och kedjeproblem Kontrolera att kedjan glider fritt och att stängen och inte har deformerade styrningar (par.7.10).
6. Överdrivna buller och/eller vibrationer skapas under arbetet	Lösa eller skadade delar Stäng av maskinen, avlägsna batteriet och: - kontrollera skadorna; - kontrollera om det finns lösa delar och dra åt dem; - Kontakta en serviceverkstad för byte eller reparation av de skadade delarna med delar av samma egenskaper
7. Dålig batteriladdning	Tunga arbetsvillkor med högre strömförbrukning	Underlätta användningen (avs. 7.2.1)
	Batteriet räcker inte för arbetet som ska utföras	Använd ett extrabatteri eller ett batteri med högre amperestyrka (avs. 7.2.1)
	Försämrad batterikapacitet Köpett nytt batteri
8. Batteriladdaren laddar inte batteriet	Batteriet sitter inte riktigt i batteriladdaren	Kontrollera att det sitter riktigt (avs. 7.2.2)
	Olämpliga miljövillkor Ladda i en omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren)
	Kontakterna är smutsiga Gör rent kontakterna
	Batteriladdaren är inte spänningssatt	Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt
	Trasig batteriladdare Byt mot en original reservdel
		Om problemet fortsätter, se handboken till batteriet/batteriladdaren

Det finns batterier med olika kapaciteter för att passa specifika arbetsmoment (Fig. 24). Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer".

13.2 BATTERILADDARE

Enheten som används för att ladda batteriet (Fig.25.A).

13.3 STÄNGER OCH KEDJOR

I "Tabell för rätt kombination av stång och kedja" listas alla möjliga kombinationer mellan stång och kedja, med en indikation på de som kan användas på varje maskin, markerad med symbolen "✓". Samma tabell ger också de karakteristiska uppgifterna för de kedjor och stänger som godkänts för varje maskin.

⚠️ För reservdelar ska du endast använda stänger och kedjor som nämns i tabellen. Användning av ej godkända kombinationer kan orsaka allvarlig personskada och skada maskinen.

Med tanke på att valet, tillämpningen och användningen av stängen och kedjan är handlingar som utförs av användaren i hans totala självständighetsbedömning, tar han också det därmed ansvar för skador av alla slag som härrör från dessa handlingar. Vid tvivel eller dålig kunskap om varje stång eller kedja specificitet bör du kontakta din återförsäljare eller ett specialiserat trädgårdscenter.

içİNDEKİLER TABLOSU

1. GENEL BİLGİLER....1
2. GÜVENLİK KURALLARI....1
3. MAKİNEYİ ÖĞRENMEK....6

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
