MANUALE UTENTE MT 100e Kit STIGA

Potatrice ad Asta alimentata a batteria MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

ITALIANO - Istruzioni Originali IT

[1] DATI TECNICI MP 20 Li A MP 20 Li S
[2] Tensione e frequenza di alimentazione MAX V / d.c. 20 20
[3] Tensione e frequenza di alimentazione NOMINAL		V / d.c. 18 18
[4] Velocità massima della catena m/s 4,5 4,5
[5] Frequenza massima di rotazione del man-drino		min^-1	2500 2500
[6] Lunghezza di taglio cm 20 20
[7] Spessore catena		mm 1,3 1,3
[8] Denti / passo del pignone catena			33 / 3/8"	33 / 3/8"
[9] Capacità del serbatoio dell'olio		ml	115	115
[10] Peso senza dispositivo di taglio e imbracatura		kg	3,3	3,2
[11] Livello di pressione acustica misurato		dB(A)	73,4	73,4
[12] Incertezza di misura		dB(A)	3	3
[13] Livello di potenza acustica misurato		dB(A)	85,4	85,4
[12] Incertezza di misura		dB(A)	1,02	1,02
[14] Livello di potenza acustica garantito		dB(A)	87	87
[15] Livello di vibrazioni
[16] - Impugnatura anteriore		m/s^2	1,10	1,10
[17] - Impugnatura posteriore		m/s^2	1,14	1,14
[12] Incertezza di misura		m/s^2	1,5	1,5

[18]	ACCESSORI A RICHIESTA
[19]	Gruppo batteria, mod.	BT 20 Li 2.0 SBT 20 Li 4.0 S
[20]	Carica batteria	CG 20 LiCGD 20 LiCGW 20 Li

a) NOTA: il valore totale dichiarato delle vibrazioni è stato misurato attenendosi ad un metodo normalizzato di prova e può essere utilizzato per fare un paragone tra un utensile e l'altro. Il valore totale delle vibrazioni può essere utilizzato anche in una valutazione preliminare dell'esposizione.
b) AVVERTENZA: l'emissione di vibrazioni nell'uso effettivo dell'utensile può essere diversa dal valore totale dichiarato a seconda dei modi in cui si utilizza l'utensile. Pertanto è necessario, durante il lavoro, adottare le seguenti misure di sicurezza volte a proteggere l'operatore: indossare guanti durante l'uso, limitare i tempi d'utilizzo della macchina e accorciare i tempi in cui si tene premuta la leva comando acceleratore.

[21] TABELLA PER LA CORRETTA COMBINAZIONE DI BARRA E CATENA (Cap. 13.3)
[22]PASSO	[23]BARRA			[24]CATENA
[25]Pollici	[26]Lunghezza:Pollici / cm	[27]Larghezzascanalatura:Pollici / mm	[28]Codice	[28]Codice
3/8” / 9,525 mm	8” / 20,32	0.50” / 1.3mm	080SDEA	91P033X

[1] BG - ТЕХНИЧЕСКИ ДАННИ

3.1 Descrizione macchina e uso previsto .. 6
3.2 Componenti principali (fig. 1):......6
3.3 Etichetta di identificazione (fig. 1) ..... 7
3.4 Segnaletica di sicurezza (fig. 2) ..... 7

1. MONTAGGIO 8

4.1 Disimballaggio....8
4.2 Montaggio della barra di guida e della catena dentata....8
4.3 Montaggio Dispositivo potatore ..... 8
4.4 Prolungamento del Dispositivo potatore 8
4.5 Rimozione del Dispositivo potatore..... 9

1. COMANDI DI CONTROLLO 9

5.1 Leva comando acceleratore....9
5.2 Pulsante di bloccaggio acceleratore.... 9

6.1 Operazioni preliminari....9
6.2 Controlli di sicurezza.... 10
6.3 Avviamento.... 10
6.4 Lavoro.... 10
6.5 Consigli per l'utilizzo....11
6.6 Arresto....11
6.7 Dopo l'utilizzo....11

1. MANUTENZIONE 12

7.1 Generalità.... 12
7.2 Batteria.... 12
7.3 Rifornimento serbatoio olio catena .... 12
7.4 Pulizia 13
7.5 elemento ferma catena.... 13
7.6 Fori di lubrificazione della macchina e della barra....13
7.7 Dadi e viti di fissaggio.... 13
7.8 Pignone di trascinamento catena..... 13
7.9 Manutenzione della catena dentata ... 13
7.10 Manutenzione della barra di guida.....14

1. RIMESSAGGIO....14

8.1 Rimessaggio della macchina....14
8.2 Rimessaggio della batteria....14

1. MOVIMENTAZIONE E TRASPORTO......14

2. ASSISTENZA E RIPARAZIONI....14

3. COPERTURA DELLA GARANZIA......15
4. IDENTIFICAZIONE INCONVENIENTI ..... 15
5. ACCESSORI A RICHIESTA....17

13.1 Batterie....17
13.2 Carica batteria....17
13.3 Barre e catene....17

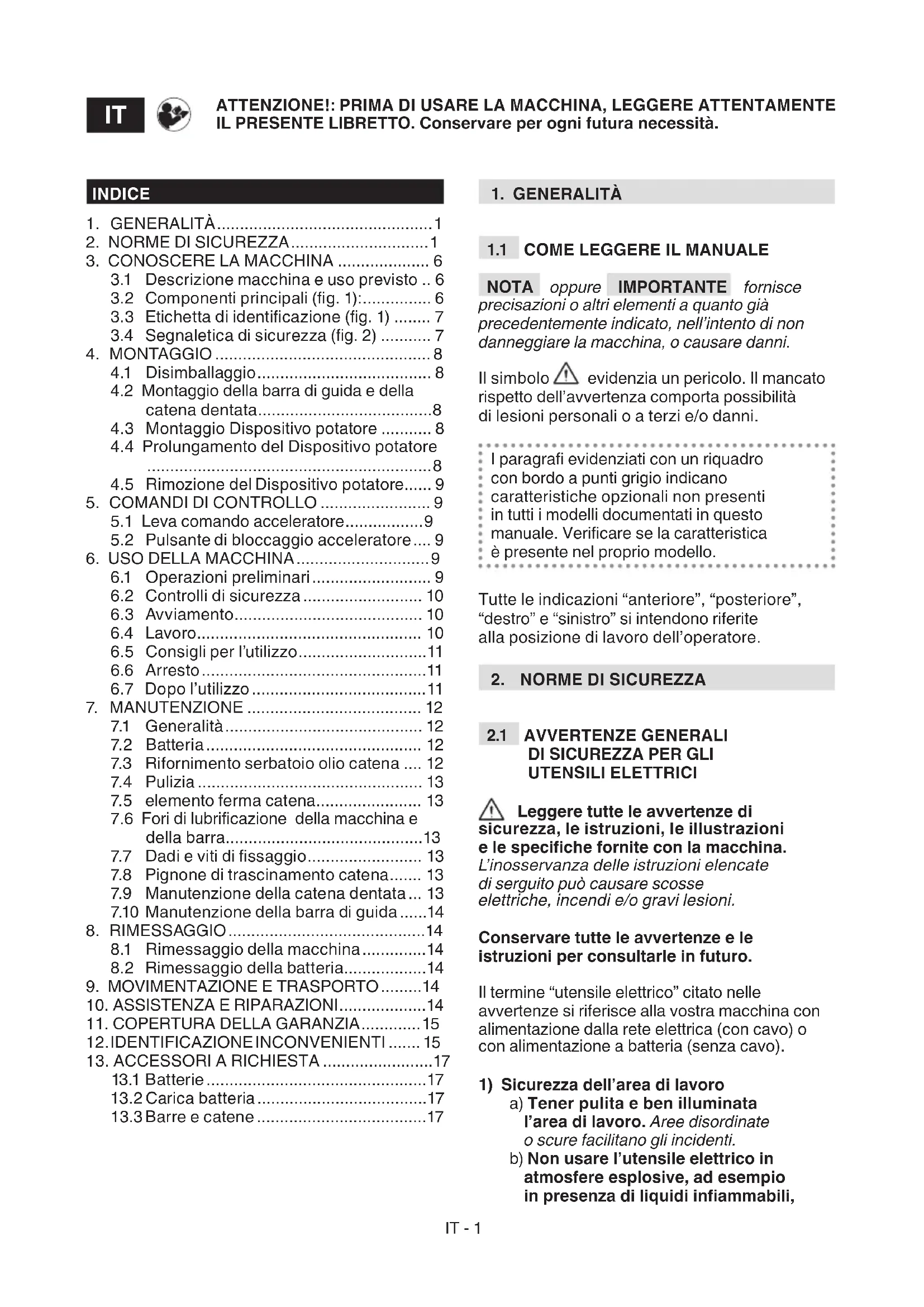

1. GENERALITÀ

1.1 COME LEGGERE IL MANUALE

NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell'intento di non danneggiare la macchina, o causare danni.

Il simbolo ⚠️ evidenzia un pericolo. Il mancato rispetto dell'avvertenza comporta possibilità di lesioni personali o a terzi e/o danni.

I paragrafi evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Verificare se la caratteristica è presente nel proprio modello.

Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

2. NORME DI SICUREZZA

2.1 AVVERTENZE GENERALI DI SICUREZZA PER GLI UTENSILI ELETTRICI

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con la macchina.

L'inosservanza delle istruzioni elencate di serguito può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

Il termine “utensile elettrico” citato nelle avvertenze si riferisce alla vostra macchina con alimentazione dalla rete elettrica (con cavo) o con alimentazione a batteria (senza cavo).

1) Sicurezza dell'area di lavoro

a) Tener pulita e ben illuminata l'area di lavoro. Aree disordinate o scure facilitano gli incidenti.
b) Non usare l'utensile elettrico in atmosfere esplosive, ad esempio in presenza di liquidi infiammabili,

gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

c) Tenere lontani i bambini e gli astanti quando si usa un utensile elettrico. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) Evitare il contatto del corpo con superfici a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.

b) Non esporre gli utensili elettrici alla pioggia o ambienti bagnati. L'acqua che penetra in un utensile elettrico aumenta il rischio di scossa elettrica.

3) Sicurezza personale

a) Rimanere attenti, controllare quello che si sta facendo e usare buonsenso quando si usa un utensile elettrico. Non usare l'utensile elettrico quando si è stanchi o sotto l'influenza di droghe, alcool o medicinali. Un momento di disattenzione mentre si usa un utensile elettrico può causare gravi lesioni personali.

b) Utilizzare dispositivi di protezione individuale. Indossare sempre occhiali protettivi. L'uso di dispositivi di protezione come mascherine antipolvere, calzature antiscivolo,elmetti protettivi o cuffie per l'udito, riduce le lesioni personali.

c) Evitare avviamenti non intenzionali. Accertarsi che l'apparechio sia spento prima di inserire la batteria, afferrare o trasportare l'utensile elettrico. Trasportare un utensile elettrico con il dito sull'interruttore o montare la batteria con l'interruttore in posizione "ON" facilita gli incidenti.

d) Rimuovere ogni chiave o utensile di regolazione prima di accendere l'utensile elettrico. Una chiave o un utensile che rimane a contatto con una parte rotante della macchina può provocare lesioni personali.

e) Non sporgersi. Mantenere sempre appoggio ed equilibrio adeguati. Questo permette un controllo migliore dell'utensile elettrico in situazioni inaspettate.

f) Vestirsi in modo appropriato. Non indossare vestiti larghi o gioielli. Tenere i capelli e i vestiti distanti dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

g) Se vi sono dispositivi da collegare a impianti per l'e stra zione e la raccolta di polvere, accertarsi che sia no collegati e usati in maniera appropriata. L'uso di que sti dispositivi può ridurre i rischi correlati alla polvere.

h) Non lasciare che la familiarità acquisita dall'uso della macchina consenta di diventare compiacente ed ignorare i principi di sicurezza dell'utensile elettrico. Un'azione negligente può causare lesioni gravi in una frazione di secondo.

4) Uso e salvaguardia dell'utensile elettrico

a) Non sovraccaricare l'utensile elettrico. Usare l'utensile elettrico adatto al lavoro. L'utensile elettrico adeguato eseguirà il lavoro meglio ed in modo più sicuro, alla velocità per la quale è stato progettato.

b) Non utilizzare l'utensile elettrico se l'interruttore non è in grado di avviarlo o arrestarlo. Un utensile elettrico che non può essere azionato con l'interruttore è pericoloso e deve essere riparato.

c) Rimuovere la batteria dalla macchina prima di eseguire qualsiasi regolazione, cambio di accessori, o prima di riporre l'utensile elettrico. Queste misure preventive di sicurezza riducono il rischio di avviamento accidentale dell'utensile elettrico.

d) Riporre gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non permettere l'utilizzo della macchina a persone che non abbiano familiarità con l'utensile stesso e con queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori non addestrati.

e) Curare la manutenzione degli utensili elettrici e degli accessori. Controllare il disallineamento o il collegamento di parti mobili, la rottura di parti e qualsiasi altra condizione che possa influenzare il funzionamento dell'utensile elettrico. In caso di danni, l'utensile elettrico deve essere riparato prima di usarlo. Molti incidenti sono causati da una scarsa manutenzione.

f) Tener affiliati e puliti gli organi di taglio. Una adeguata manutenzione degli organi di taglio, con taglienti ben affiliati, li rende meno soggetti ad incepparsi e più facili da controllare.

g) Usare l'utensile elettrico e gli accessori relativi secondo le istruzioni fornite, tenendo presente le condizioni di lavoro e il tipo di lavoro

da eseguire. L'uso di un utensile elettrico per operazioni diverse da quelle previste può provocare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio e di grasso. Le impugnature e superfici di presa scivolose non consentono di movimentare e controllare in modo sicuro l'utensile in situazioni impreviste.

6) Uso e precauzioni d'uso degli utensili a batteria

IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specifico libretto della batteria e del carica batteria allegato alla macchina.

a) Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un caricabatterie adatto ad un tipo di pacco batterie può creare un rischio di incendio, una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria se utilizzato con un altro pacco batterie.

b) Utilizzare soltanto le batterie specifiche previste per il vostro utensile. L'uso di un qualsiasi altro gruppo di batterie può creare il rischio di lesioni e incendi.

c) Quando il gruppo batterie non è in uso, bisogna tenerlo lontano da altri oggetti di metallo quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.

d) Una batteria in cattive condizioni può provocare la fuoriuscita del liquido. Evitare il contatto con il liquido. In caso di contatto accidentale risciacquare con acqua. In caso di contatto del liquido con gli occhi, consultare anche un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni cutanee o ustioni.

e) Non utilizzare una batteria o un utensile danneggiato o modificato. Le batterie danneggiate o modificate possono presentare un comportamento imprevedibile con conseguente incendio, esplosione o rischio di lesioni.

f) Non esporre il pacco batteria o l'utensile a fuoco o temperatura eccessiva. L'esposizione al fuoco

o temperatura superiore a 130 °C può causare un'esplosione.

g) Ricaricare solo a temperatura ambiente, tra 0° + 45°C. Non caricare la batteria o l'utensile al di fuori di questo intervallo di temperatura. Una carica impropria o a temperatura al di fuori dell'intervallo specificato può danneggiare la batteria ed aumentare il rischio di incendio.
h) Accertarsi che l'apparecchio sia spento prima di inserire la batteria. Montare una batteria in un apparecchio elettrico acceso può provocare incidenti.
i) Controllare che l'accumulatore sia in buone condizioni e che non ci siano segni di danneggiamento. Non usare la macchina con un accumulatore danneggiato o usurato.

7) Assistenza

a) Far riparare l'utensile elettrico da personale qualificato, impiegando solo ricambi originali. Questo permette che venga mantenuta la sicurezza dell'utensile elettrico.

b) Non effettuare operazioni di riparazione sulla batteria. Attività di riparazione devono essere effettuate dal costruttore o da un centro Centro di assistenza specializzato.

2.2 NORME DI SICUREZZA SPECIFICHE PER MOTOSEGHE ED ELETTROSEGHE

• Mantenere tutte le parti del corpo lontane dalla catena dentata mentre la sega a catena è in funzione. Prima di avviare la sega a catena, sincerarsi che la catena dentata non sia a contatto con alcunché. Un momento di disattenzione mentre si fanno funzionare le seghe a catena può far sì che i vestiti o il corpo rimangano impigliati nella catena dentata.
• La mano destra deve sempre afferrare l'impugnatura posteriore e la mano sinistra l'impugnatura frontale. Non si dovrebbe mai invertire le mani nel tenere la sega a catena, poiché aumenta il rischio di incidenti alla propria persona.

• Afferrare l'utensile elettrico solo dalle superfici isolate delle impugnature, poiché la catena dentata potrebbe venire a contatto con cavi nascosti. Il contatto della catena dentata con un cavo sotto tensione può mettere sotto tensione le parti metalliche dell'attrezzo e provocare una scossa elettrica all'operatore.

• Indossare degli occhiali di sicurezza e una protezione acustica. Si raccomandano altri dispositivi di protezione per la testa, le mani ed i piedi. Indossare dei vestiti di protezione adeguati ridurrà gli incidenti corporali provocati da schegge volanti come pure il contatto accidentale con la sega dentata.

• Non usare una sega a catena su un albero. L'azionamento di una sega a catena mentre si sta su un albero può provocare delle ferite corporali.
• Mantenere sempre un corretto punto di appoggio del piede e far funzionare la sega a catena solamente stando su una superficie fissa, sicura e a livello. Le superfici scivolose o in stabili, come le scale, possono provocare una perdita di equilibrio o di controllo della sega a catena.
• Quando si taglia un ramo che è sotto tensione, bisogna fare attenzione al rischio di un contraccolpo. Quando la tensione delle fibre di legno si rilascia, il ramo caricato con effetto di ritorno può colpire l'operatore e/o proiettare la sega a catena fuori controllo.
• Usare estrema cautela quando si tagliano cespugli e arbusti giovani. I materiali sottili possono incastrarsi nella catena dentata e venire proiettati nella vostra direzione e/o facendovi perdere l'equilibrio.
• Trasportare la sega a catena per l'impugnatura frontale quando è spenta mantenendola lontana dal vostro corpo. Quando si trasporta o si ripone la sega a catena bisogna sempre mettere la copertura della barra di guida. Ma neg gia re correttamente la sega a catena ridurrà la probabilità di con fatto fortuito con la catena dentata mobile.
• Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena e per gli accessori di ricambio. Una catena le cui tensione e lubrificazione non siano corrette può sia rompersi che accrescere il rischio di contraccolpo.
• Mantenere le impugnature asciutte, pulite e senza tracce di olio e di grasso. Le impugnature grasse, oliose sono scivolose, provocando così una perdita di controllo.
• Tagliare unicamente il legno. Non impiegare la sega a catena per usi non previsti. Per esempio: non utilizzare la sega a catena per tagliare dei materiali plastici, materiali per l'edilizia oppure materiali che non siano di legno. L'utilizzo della sega a catena per delle operazioni diverse da quelle previste può dare origine a situazioni di pericolo.

- Le leggi locali possono fissare un'età minima per l'utilizzatore.

In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati.

L'esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come «fenomeno di Raynoud» o «mano bianca») specialmente a chi soffre di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modifiche strutturali della pelle. Questi effetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All'insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

• Fai delle pause e cambia la tua posizione di lavoro regolarmente.
• La manutenzione impropria, l'uso di pezzi di ricambio non conformi o la modifica dei dispositivi di sicurezza può causare danni al dispositivo e procurare gravi lesioni all'utilizzatore.
• Eseguire le operazioni di pulizia e manutezione prima di riporre la macchina dopo averla utilizzata.
• Se la macchina ha subito un colpo o una caduta assicurarsi che sia in buone condizioni prima di avviarla.
• Rimuovere i rami in sezioni.
• Prestare attenzione ai rami che, una volta tagliati possono colpire l'utilizzatore e a quelli che, caduti a terra, possono subire un contraccolpo.

2.3 CAUSE DEL CONTRACCOLPO E PREVENZIONE PER L'OPERATORE

Si può avere un contraccolpo quando la punta o l'estremità della bar ra di guida tocca un oggetto, oppure quando il legno si racchiude in sé serrando la catena dentata nella sezione di taglio.

Il contatto dell'estremità può, in certi casi, provocare improvvisamente una reazione inversa, spingendo la barra di guida verso l'alto e all'indietro verso l'operatore.

Il serraggio della catena dentata sulla parte superiore della barra di guida può spingere rapidamente all'indietro la catena dentata verso l'operatore.

L'una o l'altra di dette reazioni può causare una perdita di controllo della sega, provocando così gravi incidenti alla persona. Non bisogna contare esclusivamente sui dispositivi di sicurezza integrati nella sega.

All'utilizzatore di una sega a catena, conviene prendere diversi provvedimenti per eliminare rischi di incidenti o di ferite nel corso del lavoro di taglio. Il contraccolpo è il risultato di un cattivo uso dell'utensile e/o di procedure o di condizioni di funzionamento non corrette e può essere evitato prendendo le precauzioni appropriate specificate di seguito:

• Tenere la sega in modo fermo con entrambe le mani, con i pollici e le dita attorno alle impugnature della sega a catena, e mettere il vostro corpo e le braccia in una posizione che vi permetta di resistere alle forze di contraccolpo. Le forze di contraccolpo possono essere controllate dall'operatore se si sono prese le precauzioni del caso. Non lasciar partire la sega a catena.
• Non tendere le braccia troppo lontano e non tagliare al di sopra dell'altezza della spalla. Ciò contribuisce a evitare i con tatti involontari con le estremità e permette un migliore con trollo della sega a catena nelle situazioni impreviste.
• Utilizzare unicamente le guide a barra e le catene specificate dal costruttore. Guide e catene di ricambio non adeguate possono dar origine a una rottura della catena e/o a dei contraccolpi.
• Attenersi alle istruzioni del costruttore che riguardano l'affi latura e la manutenzione della sega a catena. Un de cre mento del livello della profondità può portare a un aumento dei contraccolpi.
• Tecniche di utilizzo della sega a catena elettrica (con alimentazione a batteria) Osservare sempre le avvertenze per la sicurezza e attuare le tecniche di taglio più adatte al tipo di lavoro da eseguire, secondo le indicazioni e gli esempi riportati nelle istruzioni d'uso.

- Movimentazione della sega a catena elettrica (con alimentazione a batteria) in sicurezza

Ogni volta che è necessario movimentare o trasportare la macchina occorre:

- spegnere il motore, attendere l'arresto della catena e scollegare la macchina dalla rete elettrica (rimuovere la batteria dalla sua sede); - applicare la protezione copribarra; - afferrare la macchina unicamente dalle impugnature e orientare la barra nella direzione contraria al senso di marcia.

Quando si trasporta la macchina con un automezzo, occorre posizionarla in modo da non costituire pericolo per nessuno e bloccarla saldamente.

- Raccomandazioni per i principianti

Prima di affrontare per la prima volta un lavoro di abbattimento o di sramatura, è opportuno:

- aver seguito un addestramento specifico sull'uso di questo tipo di attrezzatura; - aver letto accuratamente le avvertenze di sicurezza e le istruzioni d'uso contenute nel presente manuale; - esercitarsi su ceppi a terra o fissati a cavalletti, in modo da acquisire la necessaria familiarità con la macchina e le tecniche di taglio più opportune.

2.4 TUTELA AMBIENTALE

• Durante il lavoro, viene dispersa nell'ambiente una certa quantità di olio, necessario per la lubrificazione della catena; per questa ragione, usare solo olii biodegradabili, specifici per questo utilizzo. L'uso di un olio minerale o di molio per motori arreca gravi danni all'ambiente.
• Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.
• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta
• Al momento della messa fuori servizio, non abbandonare la macchina nell'ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed

elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l'Ente competente per lo smaltimento dei rifiuti domestici o il vostro Rivenditore.

Li-ion

Alla fine della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l'ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la domanda di materie prime.

3. CONOSCERE LA MACCHINA

3.1 DESCRIZIONE MACCHINA E USO PREVISTO

Questa macchina è una attrezzatura forestale e precisamente un dispositivo potatore a catena alimentato a batteria.

La macchina si compone essenzialmente di un motore alimentato da una batteria e di una barra di guida che serve a trasmettere il movimento dal motore alla catena dentata che funge da sega vera e propria.

L'operatore regge la macchina con due mani, utilizzando l'impugnatura anteriore e posteriore, e può azionare i comandi principali mantenendosi sempre a distanza di sicurezza dal dispositivo di taglio.

3.1.1 Uso previsto

Questa macchina è progettata e costruita per:

– la sramatura di alberi di dimensioni rapportate alla lunghezza della barra di guida o di oggetti in legno di analoghe caratteristiche;

- essere utilizzata da un solo operatore.

3.1.2 Uso improprio

Qualsiasi altro impiego, difforme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell'uso improprio (come esempio, ma non solo):

• regolarizzare siepi;
  – lavori di intaglio;
  – sezionare bancali, casse e imballi in genere;
  – sezionare mobili o quant'altro possa contenere chiodi, viti o ogni genere di componenti metallici;
  – eseguire lavori di macelleria;
• usare la macchina per il taglio di materiali che non siano di legno (materiali plastici, materiali per l'edilizia);
• usare la macchina come leva per sollevare, spostare o spezzare oggetti;
• usare la macchina bloccata su supporti fissi;
• l'impiego di dispositivi di taglio diversi da quelli elencati nella tabella "Dati Tecnici". Pericolo di serie ferite e lesio
• utilizzare la macchina in più di una persona.

IMPORTANTE L'uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull'utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all'utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un "uso hobbistico".

3.2 COMPONENTI PRINCIPALI (fig. 1):

A. Motore: fornisce il movimento al dispositivo di taglio.
B. Asta Comandi: vi sono i comandi principali di accelerazione.
C. Impugnatura posteriore: impugnatura di supporto situata nella parte posteriore dell'asta comandi.
D. Impugnatura anteriore: impugnatura di supporto situata sull'asta comandi.
E. Dispositivo potatore: dispositivo preposto alla sramatura e sfrondatura di alberi.
F. Imbracatura: cintura di stoffa che, passando sopra la spalla, aiuta a sostenere il peso della macchina durante il lavoro.
G. Barra di guida: sostiene e guida la catena dentata.
H. Catena dentata: elemento preposto al taglio, costituito da maglie di

trascinamento fornite di piccole lame chiamate “denti” e da collegamenti laterali tenuti insieme da rivetti.

I. Elemento ferma catena: dispositivo di sicurezza che impedisce movimenti incontrollati della catena dentata in caso di rottura o allentamento.
J. Protezione copribarra: dispositivo di copertura della sega a catena sulla barra di guida da utilizzare durante la movimentazione, il trasporto o rimessaggio della macchina.
K. Batteria: (se non fornita con la macchina,vedi cap. 13 “accessori a richiesta”) dispositivo che fornisce corrente elettrica all’utensile; le sue caratteristiche e norme d’uso sono descritte in uno specifico manuale.
L. Carica batteria (se non fornito con la macchina,vedi cap. 13 “accessori a richiesta“): dispositivo che si utilizza per ricaricare la batteria; le sue caratteristiche e norme d'uso sono descritte in uno specifico manuale.

3.3 ETICHETTA DI IDENTIFICAZIONE (fig. 1)

1. Livello potenza sonora
2. Marchio di conformità
3. Mese/Anno di costruzione
4. Tipo di macchina
5. Numero di matricola
6. Nome e indirizzo del Costruttore
7. Codice articolo
8. Tensione e Frequenza di alimentazione
9. Velocità catena

Trascrivere i dati di identificazione della macchina negli appositi spazi dell'etichetta riportata nel retro della copertina.

IMPORTANTE Utilizzare i dati di identificazione riportati sull'etichetta di identificazione prodotto ogni volta che si contatta l'officina autorizzata.

IMPORTANTE L'esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 SEGNALETICA DI SICUREZZA (fig. 2)

Sulla macchina compaiono vari simboli. Significato dei simboli:

ATTENZIONE! PERICOLO!

Questa macchina, se non usata correttamente, può essere pericolosa per sé e per gli altri. PERICOLO DI PROIEZIONI!

Fare attenzione alle possibili proiezioni di materiale, causato dal dispositivo di taglio, che possono causare gravi lesioni a persone o cose.

ATTENZIONE! Prima di usare questa macchina leggere il ma nuale di istruzioni.

Indossare occhiali di protezione.

Indossare protezioni acustiche.

Indossare il casco di protezione.

Indossare guanti antiscivolo.

Indossare calzature di protezione antiscivolo!

Non esporre alla pioggia (o all'umidità)

PERICOLO! Folgorazione.

Mantenere una distanza di almeno 15 mt dai cavi delle linee aeree. Allontanare qualunque persona o animale domestico ad almeno 15 mt durante l'impiego della macchina

Rimuovere la batteria prima di effettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchina.

IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

4. MONTAGGIO

⚠️ Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

Per motivi di magazzinaggio e trasporto, alcuni componenti della macchina possono non essere assemblati direttamente in fabbrica, ma devono essere montati dopo la rimozione dall'imballo, seguendo le istruzioni seguenti.

⚠️ Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

4.1 DISIMBALLAGGIO

1. Aprire l'imballo con cautela, con attenzione a non smarrire componenti.
2. Consultare la documentazione inclusa nella scatola, comprese le presenti istruzioni.
3. Estrarre dalla scatola tutti i componenti non montati.
4. Estrarre la macchina dalla scatola.
5. Smaltire la scatola e gli imballi nel rispetto delle normative locali.

4.2 MONTAGGIO DELLA BARRA DI GUIDA E DELLA CATENA DENTATA

Indossare sempre robusti guanti da lavoro per maneggiare la barra e la catena. Prestare la massima attenzione nel montaggio della barra e della catena per non compromettere la sicurezza e l'efficienza dalla macchina; in caso di dubbi, contattare il vostro Rivenditore.

Prima di effettuare il montaggio, verificare che la batteria non sia inserita nel suo alloggiamento.

1. Svitare la manopola (Fig. 3.A) e rimuovere il carter della catena (Fig. 3.B), per accedere al pignone di trascinamento e alla sede della barra.
2. Montare la barra (Fig. 4.A) inserendo il prigioniero (Fig. 4.B) nella scanalatura (Fig. 4.C) e spingerla verso la parte posteriore del corpo macchina.
3. Montare la catena attorno al pignone di trascinamento (Fig. 5.A) e lungo le guide della barra, facendo attenzione a rispettare il senso di scorrimento (Fig. 5.B).

Senso di scorrimento della catena

Se la punta della barra è munita di pignone di rinvio, curare che le maglie di trascinamento della catena si inseriscano correttamente nei vani del pignone (Fig. 6.).

1. Verificare che il perno del tendicatena (Fig. 5.C) sia correttamente inserito nell'apposito foro della barra; in caso contrario, agire opportunamente sulla vite tendicatena (Fig. 5.D), fino al completo inserimento del perno.

2. Rimontare il carter, senza serrare completamente la manopola.

3. Agire opportunamente sulla vite tendicatena (Fig. 5.D) fino ad ottenere la corretta tensione della catena (Fig. 7).

4. Tenendo la barra sollevata, serrare a fondo la manopola del carter (Fig. 8.A).

4.2.1 Controllo della tensione della catena

Controllare la tensione della catena. La tensione è corretta quando, afferrando la catena a metà della barra, le maglie di trascinamento non escono dalla guida (Fig. 7)

4.3 MONTAGGIO DISPOSITIVO POTATORE

Prima di effettuare il montaggio, verificare che la batteria non sia inserita nel suo alloggiamento.

1. Inserire il dispositivo potatore (Fig. 9.A) nell'asta comandi (Fig. 9.B) fino a quando i pioli di arresto (Fig. 9.C) si inseriscono a scatto nel foro dell'asta (Fig.9.D). L'inserimento è completo quando i pioli fuoriescono completamente dal foro.
2. Chiudere la leva di bloccaggio (Fig. 9.E).

⚠️ Controllare periodicamente i raccordi per assicurarsi che siano ben serrati.

4.4 PROLUNGAMENTO DEL DISPOSITIVO POTATORE

1. Aprile la leva di bloccaggio (Fig. 10.A).
2. Tirare o spingere l'asta (Fig. 10.B) fino ad ottenere la lunghezza desiderata;
3. Chiudere la leva di bloccaggio (Fig. 10.A).

Controllare periodicamente i raccordi per assicurarsi che siano ben serrati.

4.5 RIMOZIONE DEL DISPOSITIVO POTATORE

⚠️ Lasciare raffreddare il motore prima di rimuovere il dispositivo tagliasiepi.

Per rimuovere il dispositivo potatore (Fig.9.A):
1. Appoggiare l'asta comandi (Fig. 9.B) a terra.
2. Aprire la leva di bloccaggio (Fig. 9.E)
3. Premere i pioli di arresto (Fig. 9.C) e disinserirli dal foro dell'asta(Fig. 9.D).
4. Smontare il dispositivo potatore.

5. COMANDI DI CONTROLLO

5.1 LEVA COMANDO ACCELERATORE

La leva comando acceleratore (Fig.11.A) consente di azionare il dispositivo di taglio.

L'azionamento della leva comando acceleratore (Fig. 11.A) è possibile solo se viene premuto il pulsante di bloccaggio acceleratore (Fig. 11.B).

5.2 PULSANTE DI BLOCCAGGIO ACCELERATORE

Il pulsante di bloccaggio acceleratore (Fig. 11.B) consente l'azionamento della leva comando acceleratore (Fig. 11.A).

⚠️ Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

6.1 OPERAZIONI PRELIMINARI

Mettere la macchina in posizione orizzontale e ben appoggiata sul terreno.

6.1.1 Controllo e ricarica della batteria (Fig. 12)

Prima di ogni utilizzo verificare lo stato di carica della batteria seguendo le indicazioni contenute nel libretto della batteria.

6.1.2 Uso della imbracatura

⚠️ Verificare frequentemente l'efficienza dello sgancio rapido per per mettere di liberare rapidamente la macchina dalle cinghie in caso di pericolo.

L'imbracatura deve essere indossata prima di agganciare la macchina all'apposito attacco e la cinghia deve essere regolata secondo l'altezza e corporatura dell'operatore.

• La cinghia (Fig. 13.A) deve passare sopra la spalla sinistra, verso il fianco destro.
• Agganciare il moschettone (Fig. 13.B) all'apposito attacco posto sulla comandi.
• Se necessario, sganciare la fibbia a clip (Fig. 13.C) per staccare la macchina dall'imbracatura.

6.1.3 Rifornimento di olio lubrificazione catena

Prima di utilizzare la macchina effettuare il rifornimento di olio per la lubrificazione della catena. Per le modalità e precauzioni sul rifornimento olio (vedi par. 7.3).

6.1.4 Controllo della tensione della catena

⚠ Questa operazione deve essere eseguita a macchina arrestata e con la batteria rimossa dalla sua sede (par. 7.2.2).

Controllare la tensione della catena. La tensione è corretta quando, afferrando la catena a metà della barra, le maglie di trascinamento non escono dalla guida (Fig. 7).

Per regolare la tensione della catena:
1. Allentare la manopola del carter (Fig. 3.A).
2. Agire opportunamente sulla vite tendicatena (Fig. 5.D) fino ad ottenere la corretta tensione della catena;
3. Tenendo la barra sollevata, serrare a fondo la manopola del carter. (Fig. 8.A).

Non lavorare con la catena allentata, per non provocare situazioni di pericolo nel caso in cui la catena dovesse uscire dalle guide della barra.

IMPORTANTE Durante il primo periodo di utilizzo (o dopo la sostituzione della catena) è necessario che la verifica avvenga con una maggiore frequenza, a causa dell'assestamento della catena.

6.2 CONTROLLI DI SICUREZZA

⚠️ Effettuare sempre i controlli di sicurezza prima dell'uso.

6.2.1 Controllo di sicurezza generale

Oggetto Risultato
Impugnature e protezioni	Pulite, asciutte, fissate correttamente e saldamente alla macchina
Viti sulla macchina e sulla lama	Ben fissate (non allentate)
Passaggi dell'aria di raffreddamento	Non ostruiti
Barra di guida Montata	correttamente
Catena Affilata, non	danneggiata o usurata, montata e tesa correttamente.
Protezioni Integre, non	danneggiate.
Batteria Nessun danno	al suo involucro, nessun trafilamento di liquido
Macchina Nessun segno	di danneggiamento o usura. Nessuna vibrazione anomala. Nessun suono anomalo
Leva comando acceleratore, pulsante bloccaggio acceleratore	Devono avere un movimento libero, non forzato e al rilascio devono tornare automaticamente e rapidamente nella posizione neutra.

6.2.2 Test di funzionamento della macchina

Azione Risultato
Inserire la batteria nel suo alloggiamento (par. 7.2.3).	La catena non deve muoversi
Azionare la leva comando acceleratore (senza premere il pulsante di bloccaggio acceleratore)	La leva comando acceleratore rimane bloccata.
Azionare il pulsante di bloccaggio acceleratore e la leva comando acceleratore.	I comandi devono avere un movimento libero, non forzato. La catena si muove.
Rilasciare la leva comando acceleratore.	La leva deve tornare automaticamente e rapidamente in posizione neutra. La catena deve fermarsi.

Se uno qualsiasi dei risultati si discosta da quanto indicato nelle tabelle, non utilizzare la macchina! Rivolgersi ad un centro di assistenza per i controlli del caso e per la riparazione.

6.3 AVVIAMENTO

1. Togliere la protezione copribarra (Fig. 1.J).
2. Accertarsi che la barra e la catena non tocchino il terreno o altri oggetti.
3. Inserire la batteria (Fig. 14.A) nel suo alloggiamento spingendola a fondo fino ad avvertire il "clic" che la blocca in posizione e assicura il contatto elettrico.
4. Azionare il pulsante di bloccaggio acceleratore (Fig. 11.B) e la leva comando acceleratore. (Fig. 11.A).

6.4 LAVORO

Prima di affrontare per la prima volta un lavoro di sramatura, è opportuno:

• Aver seguito un addestramento specifico sull'uso di questo tipo di attrezzatura.
• Indossare correttamente l'imbracatura.
• Aver letto accuratamente le avvertenze di sicurezza e le istruzioni d'uso contenute nel presente manuale.
• Esercitarsi su ceppi a terra o fissati a cavalletti, in modo da acquisire la necessaria familiarità con la macchina e le tecniche di taglio più opportune.

Per operare con la macchina procedere come di seguito descritto:

1. Agganciare sempre la macchina all'imbracatura correttamente indossata (vedi par. 6.1.2)

2. Tenere sempre la macchina saldamente a due mani.

Arrestare subito la macchina se la na si blocca durante il lavoro.

NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento.

6.4.1 Controlli da eseguire durante il lavoro

6.4.1.a Controllo della tensione della catena

Durante il lavoro, la catena subisce un progressivo allungamento, e pertanto occorre verificare frequentemente la sua tensione (par. 6.1.4).

IMPORTANTE Non utilizzare la macchina in assenza di lubrificazione!

⚠ Assicurarsi che la barra e la catena siano ben posizionate quando si effettua il controllo dell'afflusso dell'olio.

Avviare il motore (par. 6.3) e controllare se l'olio della catena viene sparso come indicato nella (Fig. 15).

6.4.2 Tecniche di lavoro

6.4.2.a Sramatura di un albero

Accertarsi che l'area di uta dei rami sia sgombra.

1. Posizionarsi dal lato opposto rispetto al ramo da tagliare.
2. Iniziare dai rami più bassi, procedendo poi a tagliare quelli più alti.
3. Eseguire il primo intaglio dal basso verso l'alto (Fig. 16.A). Completare la sramatura tagliando dall'alto verso il basso, come indicato nella (Fig. 16.B).

6.4.2.b Sfrondare i rami di un albero

Sfrondare significa togliere i rami da un albero caduto.

⚠️ Fare attenzione ai punti di appoggio del ramo sul terreno, alla possibilità che sia in tensione, alla direzione che può assumere il ramo durante il taglio e alla possibile instabilità dell'albero dopo che il ramo è stato tagliato.

Quando si sfronda, bisogna lasciare i rami inferiori, più grandi, per sostenere il tronco sul suolo.

Togliere i piccoli rami con un solo colpo (Fig. 17.A).

È meglio tagliare i rami sotto tensione a partire dal basso verso l'alto per evitare di piegare la sega a catena (Fig. 17.B).

6.5 CONSIGLI PER L'UTILIZZO

IMPORTANTE Arrestare la macchina (par.

6.6) durante gli spostamenti fra zone di lavoro.

Se durante la potatura in altezza la potatrice si incastra, l'operatore deve:

1. Rilasciare immediatamente la leva comando acceleratore (Fig. 11.A).
2. Attendere che il dispositivo di taglio si fermi.
3. Rimuovere la batteria (par. 7.2.2).
4. Estrarre la potatrice dal taglio effettuato sollevando il ramo, se necessario.
5. Se necessario, utilizzare una sega a mano o una seconda motosega per liberare la potatrice incastrata, tagliando a un minimo di 30 cm dalla potatrice incastrata. I tagli per liberarla vanno sempre fatti verso la punta del ramo (ossia tra la potatrice incastrata e la punta del ramo e non tra il tronco e la potatrice incastrata). In questo modo si impedisce che la potatrice venga trascinata assieme alla parte di ramo che viene tagliata complicando ulteriormente la situazione.

6.6 ARRESTO

Per arrestare la macchina rilasciare la leva comando acceleratore (Fig. 11.A).

Dopo aver rilasciato la leva comando acceleratore, occorrono alcuni secondi prima che la catena dentata si fermi.

Arrestare sempre la macchina durante gli spostamenti fra zone di lavoro.

Durante gli spostamenti non tenere mai il dito sul pulsante di bloccaggio acceleratore per evitare avviamenti accidentali.

6.7 DOPO L'UTILIZZO

1. Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2).
2. Montare la protezione copribarra.
3. Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.
4. Allentare la manopola di fissaggio della barra per ridurre la tensione della catena.
5. Ripulire accuratamente la macchina da polvere e detriti e rimuovere dalla catena ogni traccia di segatura o depositi d'olio (par. 7.4.2).
6. Controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati.
7. Verifica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato.

IMPORTANTE Rimuovere sempre la batteria (par. 7.2.2) e montare la protezione lama ogni qualvolta si lascia la macchina inutilizzata o incustodita.

7. MANUTENZIONE

7.1 GENERALITÀ

⚠️ Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.
⚠️ Prima di effettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchina:

- Arrestare la macchina

- Attendere l'arresto della catena

- Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2) (non lasciare mai la batteria inserita o alla portata di bambini o persone non idonee)

- Applicare la protezione copribarra, tranne in caso di interventi sulla barra stessa o sulla catena;

- Attendere che il motore sia adeguatamente raffreddato;

• Leggere le relative istruzioni;

- Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione;

IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

7.2 BATTERIA

7.2.1 Autonomia della batteria

L'autonomia della batteria è principalmente condizionata da:

a. fattori ambientali, che producono un maggiore fabbisogno di energia:
- taglio di alberi e rami di dimensioni troppo grandi;
b. comportamenti dell'operatore, che dovrebbe evitare:
- accensioni e spegnimenti frequenti durante il lavoro;
- uso di una tecnica di taglio inadeguata rispetto al lavoro da svolgere (par. 6.4.2);

Per ottimizzare l'autonomia della batteria è sempre opportuno:

• Tagliare il legno quando è asciutto
• Utilizzare la tecnica più appropriata al lavoro da svolgere.

Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile:

• Acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo.
• Acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 13.1).

7.2.2 Rimozione e ricarica della batteria (Fig.18÷21)

Procedere alla completa ricarica, seguendo le indicazioni contenute nel libretto della batteria /carica batteria.

NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C.

NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

IMPORTANTE Utilizzare esclusivamente olio specifico per motoseghe o olio adesivo per motoseghe. Non utilizzare olio contenente impurità per non otturare il filtro nel serbatoio ed evitare di danneggiare irrimediabilmente la pompa dell'olio. L'utilizzo di un olio di buona qualità è fondamentale per ottenere una efficace lubrificazione degli organi di taglio; un olio usato o di scarsa qualità compromette la lubrificazione e riduce la durata della catena e della barra.

IMPORTANTE Non mettere mai in funzione la catena senza sufficiente olio, ciò potrà infatti danneggiare il Dispositivo potatore e e comprometterne la sicurezza.

Se il livello dell'olio è basso, rabboccare seguendo i seguenti passaggi:

1. Svitare e rimuovere il tappo (Fig. 22.A) dal serbatoio dell'olio.
2. Versare l'olio nel serbatoio e monitorarne il livello tramite l'apposito indicatore (Fig. 22.B).
3. Assicurarsi che non penetrino impurità nel serbatoio dell'olio durante il riempimento.
4. Riposizionare il tappo dell'olio e serrarlo.

7.4 PULIZIA

7.4.1 Pulizia della macchina e del motore

Al termine di ogni sessione di lavoro:

• Ripulire accuratamente la macchina da polvere e detriti.
• Per ridurre il rischio di incendio mantenere la macchina ed in particolare il motore liberi da residui di foglie, rami o grasso eccessivo.
• Pulire sempre la macchina dopo l'uso utilizzando un panno pulito e umido imbevuto di detergente neutro.
• Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. L'umidità può dare luogo a rischi di scosse elettriche.
• Non utilizzare detergenti aggressivi o solventi per pulire le parti in plastica o le impugnature.
• Non usare getti d'acqua ed evitare di bagnare il motore e componenti elettrici.
• Per evitare il surriscaldamento e danni al motore o alla batteria, assicurarsi sempre che le griglie di aspirazione dell'aria di raffreddamento siano pulite e libere da detriti.

7.4.2 Pulizia della catena

Dopo ogni utilizzo rimuovere dalla catena ogni traccia di segatura o depositi d'olio.

In caso di forte imbrat tamento o di resinificazione:

1. Smontare la catena e adagiarla per alcune ore in un contenitore con un detergente specifico.
2. Risciacquarla in acqua pulita e trattarla con uno spray anticorrosivo adeguato.
3. Rimontarla sulla macchina.

Controllare prima di ogni uso le condizioni dell'elemetno ferma catena (Fig. 1.1) e provvedere al ripristino nel caso risulti danneggiato.

7.6 FORI DI LUBRIFICAZIONE DELLA MACCHINA E DELLA BARRA

Prima di ogni uso giornaliero

1. Rimuovere il carter (par. 4.2)
2. Smontare la barra
3. Controllare che i fori di lubrificazione della macchina (Fig. 23.A) e della barra di guida (Fig. 23.B) non siano intasati.

7.7 DADI E VITI DI FISSAGGIO

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.
• Controllare regolarmente che le impugnature siano saldamente fissate.

Presso il vostro Rivenditore, controllare una volta al mese lo stato del pignone e sostituirlo quando l'usura supera i limiti accettabili.

Non montare una catena nuova con un pignone usurato o viceversa.

7.9 MANUTENZIONE DELLA CATENA DENTATA

⚠️ Per ragioni di sicurezza ed efficienza, è molto importante che i dispositivi di taglio siano ben affilati.

L'affilatura della catena è necessaria quando:

• La segatura è simile a polvere.
• Occorre una maggiore forza per tagliare.
• Il taglio non è rettilineo.
  • Le vibrazioni aumentano.

Se la catena non è sufficientemente affilata, aumenta il rischio di contraccolpo (kickback).

IMPORTANTE È consigliato affidare l'operazione di affilatura della catena ad un centro specializzato, in quanto viene eseguita con apposite apparecchiature che assicurano una minima asportazione di materiale ed una affilatura costante su tutti i taglienti.

7.9.1 Sostituzione della catena dentata

La catena deve essere sostituita quando:

• La lunghezza del tagliente si riduce a 5 mm o meno.
• Il gioco delle maglie sui rivetti è eccessivo.
• la velocità di taglio è lenta e le ripetute affilature non migliorano la velocità di taglio. La catena è usurata.

IMPORTANTE Dopo la sostituzione della catena è necessario che la verifica della sua tensione avvenga con una maggiore frequenza, a causa dell'assestamento della catena.

7.10 MANUTENZIONE DELLA BARRA DI GUIDA

NOTA Tutte le operazioni riguardanti la barra di guida sono lavori che richiedono una specifica competenza oltre all'impiego di apposite attrezzature per poter essere eseguite a regola d'arte; per ragioni di sicurezza si consiglia di contattare il vostro Rivenditore.

Per evitare un'usura asimmetrica della barra, è opportuno che questa venga rovesciata periodicamente.

Per mantenere in efficienza la barra occorre:

1. Ingrassare con l'apposita siringa (non fornita in dotazione) i cuscinetti del pignone di rinvio (se presente).

2. Pulire la scanalatura della barra con l'apposito raschietto (non fornito in dotazione) (Fig. 24.A);

3. Pulire i fori di lubrificazione (Fig. 24.B);

4. Con una lima piatta, togliere le bave dai fianchi e pareggiare eventuali dislivelli fra le guide.

7.10.1 Sostituzione della barra

La barra deve essere sostituita quando:

- la profondità della scanalatura risulta inferiore all'altezza delle maglie di trascinamento (che non devono mai toccare il fondo);

- la parete interna della guida è usurata al punto da fare inclinare lateralmente la catena.

8. RIMESSAGGIO

IMPORTANTE Le norme di sicurezza da seguire durante le operazioni di rimessaggio sono descritte al par. 2.4. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

8.1 RIMESSAGGIO DELLA MACCHINA

Quando la macchina deve essere rimessata:

1. Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2).
2. A dispositivo di taglio fermo applicare la protezione copribarra.
3. Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.
4. Effettuare la pulizia (par. 7.4).
5. Controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.
6. Rimessare la macchina:
7. in un ambiente asciutto
8. al riparo dalle intemperie
9. in un luogo inaccessibile ai bambini.
10. assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

8.2 RIMESSAGGIO DELLA BATTERIA

Se la batteria non viene caricata per un lungo periodo di tempo, è necessario conservarla sempre all'ombra, al fresco e in ambienti privi di umidità con una temperatura ambiente tra 0\~45°C.

NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolungarne la durata.

9. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, sollevare, trasportare o inclinare la macchina occorre:

1. Arrestare la macchina
2. Attendere l'arresto della catena
3. Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica
4. Applicare la protezione copribarra
5. Attendere che il motore sia adeguatamente raffreddato

6. Indossare robusti guanti da lavoro

7. Afferrare la macchina unicamente dalle impugnature e orientare la barra nella direzione contraria al senso di marcia.

Quando si trasporta la macchina con un automezzo, occorre:

1. Assicurare adeguatamente la macchina mediante funi o catene

2. Posizionarla in modo da non costituire pericolo per nessuno.

10. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile dall'utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato. Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano in decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

I ricambi e gli accessori non originali non sono approvati; l'impiego di ricambi ed accessori non originali compromette la sicurezza della macchina e solleva il Costruttore da ogni obbligo o responsabilità.

11. COPERTURA DELLA GARANZIA

Le condizioni di garanzia sono destinate solamente ai consumatori, cioè operatori non professionisti. La garanzia copre tutti i difetti di qualità dei materiali e di fabbricazione, accertati durante il periodo della garanzia dal vostro Rivenditore o da un Centro specializzato. L'applicazione della garanzia si limita alla riparazione o alla sostituzione del componente ritenuto difettoso.

Si raccomanda di affidare la macchina una volta all'anno ad un'officina di assistenza autorizzata per la manutenzione, l'assistenza e il controllo dei dispositivi di sicurezza. L'applicazione della garanzia è subordinata ad una manutenzione regolare della macchina. La garanzia non copre i danni conseguenti a:

• Mancata familiarizzazione con la documentazione di accompagnamento (Manuali di Istruzioni).
• Uso professionale.
• Disattenzione, negligenza.
• Causa esterna (fulmine, urti, presenza di corpi estranei all'interno della macchina) o incidente.
• Uso e montaggio impropri o non consentiti dal costruttore.
• Scarsa manutenzione.
• Modifica della macchina.
• Utilizzo di pezzi di ricambio non originali (pezzi adattabili).
• Utilizzo di accessori non forniti o non approvati dal costruttore.

La garanzia non copre inoltre:

• Le operazioni di manutenzione (descritte nel manuale di istruzioni).
• La normale usura di materiali di consumo come dispositivi di taglio, bulloni di sicurezza.
• Normale usura.
• Deterioramento estetico della macchina dovuto al suo utilizzo.

Le spese accessorie eventualmente connesse all'attivazione della garanzia, quali il trasferimento presso l'utilizzatore, il trasposto della macchina verso il Rivenditore, noleggio di attrezzature per la sostituzione o la chiamata ad una società esterna per tutti i lavori di manutenzione.

L'utilizzatore è protetto dalle proprie leggi nazionali. I diritti dell'utilizzatore previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

12. IDENTIFICAZIONE INCONVENIENTI

INCONVENIENTE CAUSA PROBABILE RIMEDIO
1. Azionando la leva comando acceleratore e il pulsante di bloccaggio acceleratore, la macchina non si avvia.	Batteria mancante o non inserita correttamente	Assicurarsi che la batteria sia ben alloggiata (Fig. 14.A)
	Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2)
	Macchina danneggiata Non utilizzare la macchina.Togliere la batteria e Contattare un Centro Assistenza.
2. Il motore si arresta durante il lavoro	Batteria non inserita correttamente.	Assicurarsi che la batteria sia ben alloggiata (Fig. 14.A).
	Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2)
	Macchina danneggiata Non utilizzare la macchina.Togliere la batteria e Contattare un Centro Assistenza.
3. Con il pulsante di bloccaggio acceleratore e la leva comando acceleratore azionati, la catena non gira	Eccessivo tensionamento della catena	Rimettere in tensione la catena (par. 6.1.4).
	Problemi alla barra e catena Controllare che la catena scorra liberamente e la barra non abbia le guide deformate (par. 7.10).
	Macchina danneggiata. Non utilizzare la macchina.Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.
4. La catena sulla parte finale della barra si surriscalda ed emette fumo.	Eccessivo tensionamento della catena	Rimettere in tensione la catena (par. 6.1.4).
	Serbatoio olio lubrificante vuoto.	Rifornire il serbatoio olio lubrificante (par. 7.3).
5. Il motore ha un funzionamento irregolare o non ha potenza sotto carico	Problemi alla barra e catena Controllare che la catena scorra liberamente e la barra non abbia le guide deformate (par. 7.10).
6. Si avvertono rumori e/o vibrazioni eccessive durante il lavoro	Parti allentate o danneggiate Arrestare la macchina, rimuovere la batteria e:– controllare i danni;– controllare se vi sono parti allentate e serrarle;– Contattare un Centro Assistenzaper sostituire o riparare le parti danneggiate con parti di equivalenti caratteristiche
7. L’autonomia della batteria è scarsa	Condizioni di utilizzo gravose con maggiore assorbimento di corrente	Ottimizzare l’utilizzo (par. 7.2.1)
	Batteria insufficiente per le esigenze operative	Utilizzare una seconda batteria o una batteria maggiorata (par. 7.2.1)
	Degrado della capacità della batteria	Acquistare una nuova batteria
8. Il carica batteria non effettua la ricarica della batteria	Batteria non inserita correttamente nel carica batteria	Controllare che l’inserimento sia corretto (par. 7.2.2)
	Condizioni ambientali non idonee	Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria)
	Contatti sporchi Pulire i contatti
	Mancanza di tensione al carica batteria	Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente
	Carica batteria difettoso Sostituire	con un ricambio originale
		Se l’inconveniente perdura consultare il manuale della batteria / carica batteria

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

13. ACCESSORI A RICHIESTA

13.1 BATTERIE

Sono disponibili batterie di diverse capacità, per adattarsi alle specifiche esigenze operative (Fig. 25). L'elenco delle batterie omologate per questa macchina si trova nella tabella "Dati Tecnici".

13.2 CARICA BATTERIA

Dispositivo che si utilizza per ricaricare la batteria (Fig. 26).

13.3 BARRE E CATENE

Nella “Tabella per la corretta combinazione di barra e catena” sono elencate tutte le possibili combinazioni fra barra e catena, con l'indicazione di quelle utilizzabili su ciascuna macchina, contrassegnate con il simbolo “√”. La stessa tabella fornisce inoltre i dati caratteristici delle catene e delle barre omologate per ciascuna macchina.

Per ricambi usare solo barre e catene citate nella tabella. L'uso di combinazioni non approvate può provocare serie lesioni personali e danneggiare la macchina.

Dato che la scelta, l'applicazione e l'utilizzo della barra e della catena sono atti compiuti dall'utilizzatore nella sua totale autonomia di giudizio, questi se ne assume anche le responsabilità conseguenti per danni di qualsiasi natura derivati da tali atti. In caso di dubbi o scarsa conoscenza della specificità di ciascuna barra o catena, occorre contattare il proprio rivenditore o o un centro di giardinaggio specializzato.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР ..... 1
2. ПРАВИЛА ЗА БЕЗОПАСНОСТ ..... 1
3. ОПОЗНАВАНЕ НА МАШИНАТА ...... 6

DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali)

(Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy
2. Dichiara sotto la propria responsabilità, che la macchina:

Potatrice ad Asta alimentata a batteria (abbattimento, sezionamento, sramatura di alberi)

a) Tipo / Modello Base: MP 20 Li S, MP 20 Li A
c) Numero di Serie: 22A••CHA000001 ÷ 99L••CHA999999
d) Motore: a batteria

1. É conforme alle specifiche delle direttive:

- MD: 2006/42/EC

e) Ente Certificatore: N. 0905 – Intertek Deutschland GmbH Stangenstrasse 1, 70771 Leinfelden-Echterdingen - Germany

1. Riferimento alle Norme armonizzate:

EN 62841-1:2015 + AC:2015

EN ISO 11680-1:2011

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 63000:2018

g) Livello di potenza sonora misurato: 85,4 dB(A)

h) Livello di potenza sonora garantito: 87 dB(A)

j) Potenza installata: /

n) Persona autorizzata a costituire il FascicoloTecnico: ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

o) Castelfranco Veneto, 01/10/2022 CEO Stiga Group

Sean Robinson

Sunn Rob

CE

IT • Il contenuto e le immagini del presente manuale d'uso sono stati realizzati per conto di ST. S.p.A. e sono tutelati da diritto d'autore – E' vietata ogni riproduzione o alterazione anche parziale non autorizzata del documento.
