GOF 2000 CE - Fraiseuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraises défonceuse professionnelle
Marque	Bosch
Modèle	GOF 2000 CE
Puissance absorbée nominale	2000 W
Vitesse de rotation à vide	8000 – 21000 tr/min
Présélection de vitesse	Oui (molette à 6 positions) avec Constant-Electronic
Porte-outil (pince de serrage)	8 – 12,7 mm (1/2 pouce)
Course du berceau de fraisage	65 mm
Poids (selon EPTA 01/2003)	6,0 kg
Classe de protection	II (double isolation)
Raccord pour aspiration	Oui (diamètre 35 mm)
Matériaux usinables	Bois, matières plastiques, matériaux de construction légers, métaux non ferreux (avec vitesse réduite)
Fonctions principales	Fraisage de rainures, bords, profils, copiage, fraisage circulaire avec compas, guidage sur rail
Sécurité	Blocage de broche, interrupteur marche/arrêt avec blocage, butée de profondeur réglable
Entretien et nettoyage	Nettoyer les ouïes de ventilation régulièrement ; en cas de travail intensif des métaux, souffler l’intérieur
Pièces détachées et réparabilité	Pièces de rechange disponibles via SAV Bosch ; numéro d'article à 10 chiffres sur la plaque signalétique
Informations générales	Notice disponible en plusieurs langues ; accessoires optionnels : butée parallèle, compas de fraisage, rail de guidage, bagues de copiage

FOIRE AUX QUESTIONS - GOF 2000 CE BOSCH

Comment régler la profondeur de fraisage sur la Bosch GOF 2000 CE ?

Le réglage s'effectue en deux temps : d'abord un réglage approximatif à l'aide du bouton 7 et du levier 5, puis un réglage précis avec le bouton 1 et la graduation 2 (1 tour = 2 mm, 1 trait = 0,1 mm). Utilisez la butée de niveau 8 pour des passes successives.

Comment changer l'outil de fraisage ?

Débranchez l'appareil. Bloquez la broche avec la touche 9, desserrez l'écrou-raccord 11 avec la clé à fourche (24 mm), insérez la fraise (tige d'au moins 20 mm dans la pince), puis serrez l'écrou. Ne serrez jamais la pince sans outil.

Quel type d'aspiration utiliser ?

Utilisez un aspirateur avec tuyau de Ø 35 mm. Montez l'adaptateur d'aspiration 24, branchez le tuyau, et si votre aspirateur est compatible, il se mettra en marche automatiquement avec l'outil.

Quelles sont les consignes de sécurité importantes ?

Portez toujours une protection oculaire et un masque anti-poussière. Tenez l'outil par les surfaces isolantes, ne fraisez jamais de métaux (clous, vis), et attendez l'arrêt complet avant de poser l'outil.

Peut-on utiliser la GOF 2000 CE sur une table de fraisage ?

Oui, elle est compatible avec certaines tables du commerce. Suivez les instructions du fabricant de la table et respectez toutes les consignes de sécurité. Bosch décline toute responsabilité en cas de mauvaise installation.

Comment effectuer un fraisage circulaire ?

Montez le compas de fraisage (accessoire 33). Visser la vis de centrage 38 dans le compas, placez la pointe au centre du cercle, réglez le rayon, puis guidez l'outil en cercle.

Que faire si l'outil vibre anormalement ?

Vérifiez que la fraise est bien serrée et non émoussée ou endommagée. N'utilisez que des outils en bon état. Si la vibration persiste, faites contrôler l'appareil par un réparateur agréé.

Comment choisir la bonne vitesse de rotation ?

Utilisez la molette 17. Pour le bois dur et gros diamètres, utilisez une vitesse faible (positions 1-2). Pour les petites fraises dans le bois tendre, vitesse élevée (5-6). Consultez le tableau dans la notice pour des valeurs indicatives.

Où trouver le numéro d'article et les pièces de rechange ?

Le numéro d'article (10 chiffres) se trouve sur la plaque signalétique. Pour les pièces, contactez le SAV Bosch ou visitez www.bosch-pt.com. En France : [e-mail] ou N°Vert 0800 055 051.

Comment nettoyer et entretenir la défonceuse ?

Avant tout entretien, débranchez l'appareil. Nettoyez les ouïes de ventilation avec un pinceau ou de l'air comprimé. En cas de travail sur métaux, soufflez régulièrement l'intérieur pour éviter l'accumulation de poussières conductrices.

MODE D'EMPLOI GOF 2000 CE BOSCH

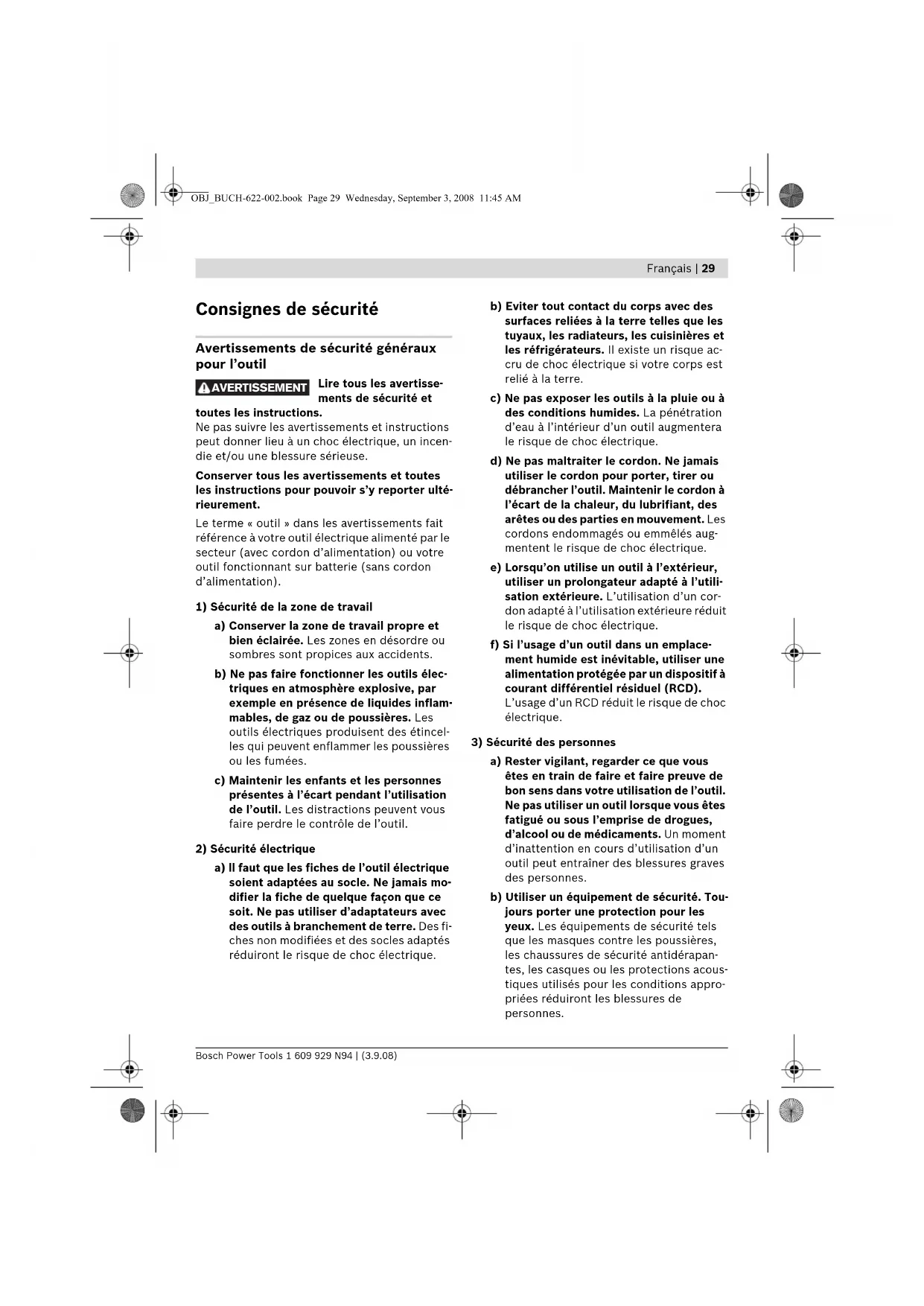

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT

Lire tous les avertissements de sécurité et

toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présents à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marché à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Instructions de sécurité pour femmes

La vitesse de rotation admissible de l'outil de travail doit être au moins égale à la vitesse de rotation maximale de l'outil électroportatif. Les accessoires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d'être détruits. Les outils de fraisage et les autres accessoires doivent correspondre exactement au porte-outil (pince de serrage) de votre outil électroportatif. Les outils qui ne correspondent pas exactement au porte-outil de l'outil électroportatif tournent de façon irrégulière, génèrent de fortes vibrations et peuvent entraîner une perte de contrôle. Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce. - Maintenez vos mains hors de la zone de fraisage et loin de l'outil de fraisage. Tenez la poignée supplémentaire avec l'autre main. Si les deux mains tiennent la fraiseuse, l'outil de fraisage ne pourrait pas les blesser. Ne jamais fraiser des pièces métalliques, clous ou vis. L'outil de fraisage pourrait être endommagé et se mettre à vibrer fortement. - Tenez l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. Utilisez des détecteurs appropriés afin de déceler des conduites cachées ou consultez les entreprises d'approvisionnement locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels.

Ne pas utiliser d'outils de fraisage émoussés ou endommagés. Les outils de fraisage émoussés ou endommagés provoquent une friction trop élevée, peuvent se coincer et entraîner un défaut d'équilibrage. Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre. - Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains. - Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Avant de déposer l'outil électroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil électroportatif. Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise de courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'appareil est conçu pour effectuer, sur un support rigide, des travaux de fraisage de rainures, bords, profils et rainures droites ainsi que pour le fraisage par copiage, dans le bois, les matières plastiques et les matériaux de construction légers.

Avec une vitesse de rotation réduite et avec des fraises appropriées, il est également possible de travailler du métal non ferreux.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Bouton de réglage précis de la profondeur de fraisage 2 Graduation pour le réglage précis de la profondeur de fraisage 3 Poignée de droite 4 Butée de profondeur 5 Levier de serrage pour réglage approximatif de la profondeur de fraisage 6 Graduation pour le réglage approximatif de la profondeur de fraisage 7 Bouton de réglage approximatif de la profondeur de fraisage 8 Butée de niveau 9 Touche de blocage de la broche 10 Vis papillon pour les tiges de la butée parallèle (2x) 11 Écrou-raccord avec pince de serrage 12 Plaque d'assise 13 Manchon de protection 14 Plaque de base 15 Poignée de gauche 16 Levier de déverrouillage 17 Molette de présélection de la vitesse 18 Bouton de blocage pour l'interrupteur Marche/Arrêt 19 Interrupteur Marche/Arrêt 20 Blocage du levier de déverrouillage 21 Clé à fourche, ouverture 24 mm 22 Outil de fraisage*

23 Tuyau d'aspiration (Ø 35 mm) 24 Adaptateur d'aspiration 25 Vis papillon pour adaptateur d'aspiration (2x) 26 Butée parallèle 27 Tige pour la butée parallèle (2x) 28 Vis papillon pour le réglage précis de la butée parallèle (2x) 29 Vis papillon pour le réglage grossier de la butée parallèle (2x) 30 Bouton pour le réglage précis de la butée parallèle 31 Baguette pour butée parallèle* 32 Adaptateur d'aspiration pour butée parallèle 33 Adaptateur pour compas de fraisage/pour barres de guidage 34 Poignée pour compas de fraisage 35 Vis papillon pour le réglage grossier du compas de fraisage (2x) 36 Vis papillon pour le réglage précis du compas de fraisage (1x) 37 Bouton pour le réglage précis du compas de fraisage 38 Vis de centrage 39 Plaque d'écartement (comprise dans le kit « Compas de fraisage ») 40 Rail de guidage 41 Adaptateur pour bagues de copiage 42 Vis de fixation de l'adaptateur pour bagues de copiage (2x) 43 Touche de déverrouillage de l'adaptateur pour bagues de copiage 44 Bague de copiage 45 Vis de fixation de la plaque d'assise (4x) 46 Mandrin de centrage *Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.

Caractéristiques techniques

Défonceuse GOF 2000 CE
	Professional
N° d'article	3601 F49 ...
Puisance absorbée nominale	W 2000
Vitesse de rotation en marche à vide	tr/min 8000	- 21000
Prérisage de la vitesse de rotation		●
Constant-Electronic		●
Raccord pour l'aspiration des poussières		●
Porte-outil	mm	8 - 12,7
	inch	½ - ½
Course du berceau de fraisage	mm 65
Poids suivant EPTA-Procédure 01/2003	kg 6,0

Classe de protection

II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Bruits et vibrations

Valeurs de mesure mesurées conformément à EN 60745 (Panneaux agglomérés).

Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 89 dB(A); niveau d'intensité acoustique 100 dB(A). Incertitude K = 3 dB.

Porter une protection acoustique!

Valeurs totales des vibrations (somme de vecteurs de trois sens) relevées conformément à EN 60745 :

Valeur d'émission vibratoire a_h = 5,0 m/s², Incertitude K = 1,5 m/s²

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation représente les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Déterminer des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : entretien de l'outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Déclaration de conformité (C)

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Montage de l'outil de fraisage (voir figure A)

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Il est recommandé de porter des gants de protection pour le montage et le changement des outils de fraisage.

Suivant le travail à effectuer, des outils de fraisage sont disponibles dans les versions et les qualités les plus variées.

Les outils de fraisage en acier super rapide sont destinés à travailler des matériaux tendres tels que le bois tendre ou les matières plastiques.

Les outils de fraisage munis de tranchants en carbure sont particulièrement appropriés pour travailler des matériaux durs et abrasifs tels que le bois dur et l'aluminium.

Chez votre commerçant spécialisé, vous trouverez des outils de fraisage d'origine de la gamme étendue des accessoires Bosch.

N'utiliser que des outils de fraisage en parfait état et propres.

• Appuyez sur la touche de blocage de la broche 9 (0) et maintenez-la dans cette position. Le cas échéant, tournez la broche manuellement jusqu'à ce que le blocage s'encliquette.

N'actionnez la touche de blocage de la broche 9 que lorsque la broche est à l'arrêt.

• Desserrer l'écrou-raccord 11 à l'aide de la clé à fourche 21 (ouverture 24 mm) en tournant dans le sens inverse des aiguilles d'une montre. Pousser l'outil de fraisage dans la pince de serrage. La tige de la fraise doit être introduite d'au moins 20 mm dans la pince de serrage.
• Serrez l'écrou-raccord 11 à l'aide de la clé à fourche 21 (ouverture 24 mm) en tournant dans le sens des aiguilles d'une montre. Relâchez la touche de blocage de la broche 9.

Ne pas monter des outils de fraisage dont le diamètre est supérieur à 50 mm sans que la bague de copiage ne soit montée. De tels outils de fraisage ne passent pas par la plaque d'assise. Ne serrer en aucun cas la pince de serrage avec l'écrou-raccord tant que l'outil de fraisage n'est pas monté. La pince de serrage risque sinon d'être endommagée.

Aspiration de poussières/de copeaux (voir figure B)

• Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Si possible, utilisez une aspiration des poussières.
• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire de la classe de filtration P2.

Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Montage de l'adaptateur d'aspiration

Avant de monter l'adaptateur d'aspiration 24, mettez l'outil électroportatif dans sa position initiale supérieure en actionnant le levier de déverrouillage 16.

Montez l'adaptateur d'aspiration 24, tournez l'adaptateur d'aspiration 24 à fond vers la droite (fermeture à baïonnette) et fixez-le à l'aide de la vis papillon 25.

Note : Pour les diamètres de fraisage supérieurs à 30 mm, l'insert 47 doit être enlevé de l'adaptateur d'aspiration 24 en appuyant sur la languette de serrage.

Raccordement de l'aspiration de poussières

Enfoncer un tuyau d'aspiration (Ø 35 mm) 23 (accessoire) sur l'adaptateur d'aspiration monté. Raccorder le tuyau d'aspiration 23 à un aspirateur.

L'outil électroportatif peut être branché directement sur la prise d'un aspirateur universel Bosch avec commande à distance. L'aspirateur se met automatiquement en marche dès que l'outil électroportatif est mis en service.

L'aspirateur doit être approprié au matériel à travailler.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spéciaux.

Mise en marche

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Présélection de la vitesse de rotation

La molette de réglage de présélection de la vitesse 17 de rotation permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).

1-2 : faible vitesse de rotation ; 3-4 : vitesse de rotation moyenne ; 5-6 : vitesse de rotation élevée.

Les indications se trouvant dans le tableau sont des valeurs à titre indicatif. La vitesse de rotation nécessaire dépend du matériel à travailler et des conditions de travail et peut être déterminée par des essais pratiques.

Matériau Diamètre de la vente (mm)
	Position mo-lette de ré-glage 17
Bois dur (hêtre)	4-10	5-6
	12-20	3-4
	22-40	1-2
Bois tendre (pin)	4-10	5-6
	12-20	3-6
	22-40	1-3
Panneaux d'agglomérés	4-10	3-6
	12-20	2-4
	22-40	1-3
Matières plasti-ques	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l'outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.

Mise en marche / arrêt

Avant la mise en marche / l'arrêt de l'appareil, régler la profondeur de fraisage, voir chapitre « Réglage de la profondeur de fraisage ».

Pour mettre l'outil électroportatif en marche, appuyer sur l'interrupteur Marche/Arrêt 19 et le maintenir enfoncé.

Pour bloquer l'interrupteur Marche/Arrêt enfoncé 19, appuyer sur le bouton de blocage 18.

Afin d'arrêter l'appareil électroportatif, relâcher l'interrupteur Marche/Arrêt 19 ou, s'il est bloqué par le bouton de blocage 18, appuyer brièvement sur l'interrupteur Marche/Arrêt 19, puis le relâcher.

Le Constant-Electronic permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.

Réglage de la profondeur de fraisage

Le réglage de la profondeur de fraisage ne doit être effectué que lorsque l'outil électroportatif est mis hors service. Pour un réglage grossier de la profondeur de fraisage, procédez comme suit : - Poser l'outil électroportatif sur la pièce à travailler, l'outil de fraisage étant monté. - Tournez la graduation du réglage précis 2 sur « 0 ». - Mettre la butée de niveau 8 sur la position la plus basse ; la butée de niveau s'encliquette de façon perceptible. - Desserrez le levier de serrage du réglage approximatif de la profondeur de fraisage 5 par une rotation vers la gauche de sorte que la butée de profondeur 4 puisse bouger librement et qu'elle repose sur la butée de niveau 8. - Pousser la touche de déverrouillage 16 vers le bas et guider lentement la défonceuse vers le bas jusqu'à ce que l'outil de fraisage 22 touche la surface de la pièce à travailler. Relâcher la touche de déverrouillage 16 pour fixer cette profondeur de plongée. - Tournez la graduation du réglage approximatif 6 sur « 0 ». - Réglez la profondeur de fraisage souhaitée en tournant le bouton du réglage approximatif de la profondeur de fraisage 7 et en relevant la valeur sur la graduation 6. Veillez à ne plus pré-régler la graduation orientable 6. - Bloquez le levier de serrage du réglage approximatif de la profondeur de fraisage 5 par une rotation vers la droite et remettez l'outil électroportatif vers le haut.

Lorsqu'il s'agit de profondeurs de fraisage plus importantes, il est recommandé d'effectuer plusieurs passages successifs avec, à chaque fois, un enlèvement réduit de matière. À l'aide de la butée de niveau 8, il est possible de répartir le processus de fraisage en plusieurs étapes de

travail. Pour ce faire, régler la profondeur de fraisage souhaitée avec le niveau le plus bas de la butée de niveau et désirer d'abord les niveaux plus élevés pour les premières étapes de travail. En tournant les vis d'ajustage, il est possible de modifier la distance entre les niveaux.

Après avoir effectué un fraisage d'essai, il est possible de régler la profondeur de fraisage exactement sur la valeur souhaitée en tournant le bouton de réglage 1 ; tourner le bouton de réglage dans le sens des aiguilles d'une montre pour augmenter la profondeur de fraisage, tourner le bouton de réglage dans le sens inverse des aiguilles d'une montre pour réduire la profondeur de fraisage. La graduation 2 sert à faciliter l'orientation. Un tour correspond à un déplacement de 2,0 mm, un des traits se trouvant sur le bord supérieur de la graduation 2 correspond à un déplacement de 0,1 mm. Le déplacement maximal est de ±8 mm.

Exemple : La profondeur de fraisage souhaitée doit être de 10,0 mm, le fraisage d'essai a donné une profondeur de fraisage de 9,6 mm.

- Soulever la défonceuse et placer par ex. un peu de bois sous la plaque d'assise 12 de sorte que l'outil de fraisage 22 ne touche pas la pièce à travailler lorsqu'elle est abaissée. Pousser la touche de déverrouillage 16 vers le bas et guider lentement la défonceuse vers le bas jusqu'à ce que la butée de profondeur 4 repose sur la butée de niveau 8. Tournez la graduation 2 sur « 0 » et desserrez le levier de serrage du réglage approximatif de la profondeur de fraisage 5 par une rotation vers la gauche. Tournez le bouton de réglage 7 de 0,4 mm/4 traits (différence entre valeur exigée et valeur réelle) dans le sens des aiguilles d'une montre et serrez le levier de serrage du réglage approximatif de la profondeur de fraisage 5 par une rotation vers la droite. - Contrôler la profondeur de fraisage en effectuant un autre essai de fraisage.

Instructions d'utilisation

▷ Protéger les outils de fraisage contre les chocs et les coups.

Sens du fraisage et processus de fraisage (voir figure C)

Toujours effectuer le processus de fraisage dans le sens opposé au sens de rotation de l'outil de fraisage 22 (fraisage inversé). En cas de fraisage dans le sens de rotation (en sens direct), l'outil électroportatif peut être arraché de la main. - Régler la profondeur de fraisage souhaitée, voir chapitre « Réglage de la profondeur de fraisage » - Poser l'outil électroportatif sur la pièce à travailler, l'outil de fraisage étant monté, et mettre l'outil électroportatif en marche. Pousser la touche de déverrouillage 16 vers le bas et guider la défonceuse lentement vers le bas jusqu'à ce que la profondeur de fraisage préréglée soit atteinte. Relâcher la touche de déverrouillage 16 pour fixer cette profondeur de plongée. - Effectuer le processus de fraisage en appliquant une vitesse d'avance régulière. - Une fois le processus de fraisage terminé, remettre la défonceuse dans la position la plus haute. - Arrêter l'outil électroportatif.

Fraisage avec butée auxiliaire (voir figure D)

Pour travailler des pièces de dimensions importantes, comme par exemple lors du fraisage de rainures, il est possible de monter une planche ou une barre comme butée auxiliaire sur la pièce à travailler et de guider la défonceuse le long de la butée auxiliaire. Guider la défonceuse par le côté plat de la plaque d'assise le long de la butée auxiliaire.

Fraisage de bords ou de profils

Pour effectuer des travaux de fraisage de bords ou de profils sans butée parallèle, l'outil de fraisage doit être muni d'un tourillon ou d'un roulement à billes.

• Approcher l'outil électroportatif mis en marche de la pièce à travailler par le côté jusqu'à ce que le tourillon ou le roulement à billes de l'outil de fraisage touche le bord de la pièce à travailler.
• Guider des deux mains l'outil électroportatif le long du bord de la pièce à travailler. Veiller à une position angulaire correcte. Une pression trop importante risque d'endommager le bord de la pièce à travailler.

Fraisage avec butée parallèle (voir figure E)

Enfoncer la butée parallèle 26 avec les tiges 27 dans la plaque d'assise 14 et la serrer à l'aide des vis papillon 10 selon la mesure nécessaire. En plus, à l'aide des vis papillon 28 et 29, il est possible de régler la butée parallèle en longueur.

À l'aide du bouton de réglage 30, il est possible, après avoir desserré les deux vis papillon 28, d'effectuer un réglage précis de la longueur. Un tour correspond à un déplacement de 2,0 mm ; un trait sur le bouton de réglage 30 correspond à une modification de 0,1 mm.

À l'aide de la butée 31, il est possible de modifier la surface utile de la butée parallèle.

Guider l'outil électroportatif mis en marche le long du bord de la pièce à travailler en appliquant une vitesse d'avance régulière et en exerçant une pression latérale sur la butée parallèle. Lorsque la butée parallèle 26 est utilisée, l'aspiration de copeaux/de poussières devrait se faire au moyen d'un adaptateur d'aspiration spécial 32. L'adaptateur d'aspiration 24 peut rester monté.

Fraisage avec compas de fraisage (voir figure F)

Pour effectuer des travaux de fraisage circulaire, utiliser le compas de fraisage/l'adaptateur pour barres de guidage 33. Monter le compas de fraisage conformément aux indications sur la figure.

Visser la vis de centrage 38 dans le filetage se trouvant sur le compas de fraisage. Monter la pointe de la vis dans le centre du cercle à fraiser en veillant à ce que celle-ci prenne dans la surface de la pièce à travailler.

Régler grossièrement le rayon souhaité en déplaçant le compas de fraisage puis fixer fermement les vis papillon 35 et 36.

À l'aide du bouton de réglage 37, il est possible, après avoir desserré la vis papillon 36, d'effectuer un réglage précis de la longueur. Un tour correspond à un déplacement de 2,0 mm, un trait sur le bouton de réglage 37 correspond à une modification de 0,1 mm.

Guider l'outil électroportatif mis en marche par la poignée droite 1 et la poignée pour le compas de fraisage 34 sur la pièce à travailler.

Fraisage avec barre de guidage (voir figure G)

À l'aide de la barre de guidage 40, il est possible d'effectuer des travaux rectilignes.

Pour compenser la différence des hauteurs, utilisez la plaque d'écartement 39.

Monter le compas de fraisage/l'adaptateur pour barres de guidage 33 conformément aux indications sur la figure.

À l'aide de dispositifs de serrage appropriés tels que serre-joints, bloquer la barre de guidage 40 sur la pièce à travailler. Poser l'outil électroportatif sur la barre de guidage, l'adaptateur pour barres de guidage 33 étant monté.

Fraisage avec bague de copiage (voir figures H-L)

À l'aide de la bague de copiage 44, il est possible de transposer des contours de modèles ou de gabarits sur des pièces à travailler.

Afin de pouvoir utiliser la bague de copiage 44, d'abord monter l'adaptateur pour bague de copiage 41 sur la plaque d'assise 12.

Monter l'adaptateur pour bague de copiage 41 par le haut sur la plaque d'assise 12 et le serrer à l'aide des 2 vis de fixation 42. Veiller à ce que la touche de déverrouillage de l'adaptateur pour bague de copiage 43 puisse bouger librement.

Sélectionner la bague de copiage en fonction de l'épaisseur du modèle ou du gabarit. Étant donné que la bague de copiage dépasse, le gabarit doit être d'une épaisseur minimum de 8 mm.

Actionner la touche de déverrouillage 43 et monter la bague de copiage 44 par le bas dans l'adaptateur pour bague de copiage 41. Les cames de codage doivent s'encliqueter de manière perceptible dans les encoches se trouvant dans la bague de copiage.

Les cames de codage doivent s'encliqueter de manière perceptible dans les encoches se trouvant dans la bague de copiage.

• Choisir un diamètre de l'outil de fraisage inférieur au diamètre intérieur de la bague de copiage.

Pour que la distance entre le milieu de la fraise et le bord de la bague de copiage soit partout la même, il est possible, si besoin est, de centrer la bague de copiage et la plaque d'assise l'une par rapport à l'autre.

• Pousser la touche de déverrouillage 16 vers le bas et guider la défonceuse au fond en direction de la plaque de base 14. Relâcher la touche de déverrouillage 16 pour fixer cette profondeur de plongée.
• Desserrer les vis de fixation 45 d'environ 2-3 tours de sorte que la plaque d'assise 12 puisse bouger librement.
• Monter le mandrin de centrage 46 dans le porte-outil conformément à la figure. Serrer l'écrou-raccord à la main de sorte que le mandrin de centrage puisse encore bouger.
• Aligner le mandrin de centrage 46 et la bague de copiage 44 l'un vers l'autre en déplaçant légèrement la plaque d'assise 12.
• Resserrer les vis de fixation 45. Sortir le mandrin de centrage 46 du porte-outil.
• Appuyer sur la touche de déverrouillage 16 et mettre la défonceuse dans la position la plus haute. Pour fraiser avec bague de copiage 44, procéder comme suit :
• Approcher l'outil électroportatif avec la bague de copiage, outil mis en marche, du gabarit.
• Pousser la touche de déverrouillage 16 vers le bas et guider la défonceuse lentement vers le bas jusqu'à ce que la profondeur de fraisage préréglée soit atteinte. Relâcher la touche de déverrouillage 16 pour fixer cette profondeur de plongée.
• Guider l'outil électroportatif, avec la bague de copiage en saillie, le long du gabarit en exerçant une pression sur le côté.

Travaux avec table de fraisage (accessoire)

La GOF 2000 CE est compatible avec plusieurs tables de fraisage disponibles dans le commerce. Afin de garantir un montage correct et une utilisation conforme de la GOF 2000 CE quand elle est utilisée sur une table de fraisage, il est indispensable de :

- s'assurer que la table de fraisage est compatible avec la GOF 2000 CE (pour cela, respectez les indications du fabricant de la table de fraisage) - respecter les instructions d'installation et d'utilisation du fabricant de la table de fraisage - respecter toutes les consignes de sécurité du fabricant de la table de fraisage et toutes les consignes de sécurité dans les instructions d'utilisation générales de la GOF 2000 CE.

Bosch décline toute responsabilité pour blessures et dommages matériels causés par une utilisation non conforme de la GOF 2000 CE avec une table de fraisage.

Entretien et service après-vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr. En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil électroportatif. La double isolation de l'outil électroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (F1).

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

France

Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

Fax : [phone]

E-Mail :

[e-mail]

N° Vert : [phone]

www.bosch.fr

Belgique, Luxembourg

Tél. : [phone]

Fax : [phone]

E-Mail : [e-mail]

Suisse

Tél. : [phone]

Fax : [phone]

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union

Européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques

et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
