Produkttype	Profesjonell overfres
Merke	Bosch
Modell	GOF 2000 CE
Nominell opptatt effekt	2000 W
Tomgangshastighet	8000 – 21000 omdr./min
Hastighetsforvalg	Ja (hjul med 6 posisjoner) med Constant-Electronic
Verktøyholder (spennhylse)	8 – 12,7 mm (1/2 tomme)
Fresesledens slag	65 mm
Vekt (iht. EPTA 01/2003)	6,0 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Tilkobling for støvsuging	Ja (diameter 35 mm)
Bearbeidbare materialer	Tre, plast, lette byggematerialer, ikke-jernholdige metaller (med redusert hastighet)
Hovedfunksjoner	Fresing av spor, kanter, profiler, kopiering, sirkelfresing med passer, føring på skinne
Sikkerhet	Spindellås, på/av-bryter med låsing, justerbar dybdeanlegg
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene regelmessig; ved intensivt metallarbeid, blås ut innsiden
Reservedeler og reparasjonsevne	Reservedeler tilgjengelig via Bosch kundeservice; 10-sifret artikkelnummer på merkeplaten
Generell informasjon	Bruksanvisning tilgjengelig på flere språk; tilbehør: parallellanlegg, fresepasser, føringsskinne, kopieringsringer

Ofte stilte spørsmål - GOF 2000 CE BOSCH

Hvordan stiller jeg inn fresedybden på Bosch GOF 2000 CE?

Justeringen gjøres i to trinn: først en grov justering ved hjelp av knapp 7 og spak 5, deretter en finjustering med knapp 1 og skala 2 (1 omdreining = 2 mm, 1 strek = 0,1 mm). Bruk nivåstopper 8 for suksessive kutt.

Hvordan bytter jeg freseverktøyet?

Koble fra apparatet. Lås spindelen med knapp 9, løsne tilkoblingsmutteren 11 med fastnøkkelen (24 mm), sett inn fresen (skaft minst 20 mm i spennhylsen), og stram mutteren. Stram aldri spennhylsen uten verktøy.

Hvilken type støvsuging bør brukes?

Bruk en støvsuger med slange Ø 35 mm. Monter støvadapteren 24, koble til slangen, og hvis støvsugeren er kompatibel, vil den starte automatisk sammen med verktøyet.

Hva er de viktige sikkerhetsinstruksjonene?

Bruk alltid øyebeskyttelse og støvmaske. Hold verktøyet i de isolerte overflatene, fres aldri i metall (spiker, skruer), og vent til fullstendig stopp før du legger fra verktøyet.

Kan GOF 2000 CE brukes på en fresebord?

Ja, den er kompatibel med enkelte kommersielle bord. Følg bordprodusentens instruksjoner og overhold alle sikkerhetsregler. Bosch påtar seg intet ansvar ved feil installasjon.

Hvordan utfører jeg sirkelfresing?

Monter fresepasseren (tilbehør 33). Skru sentreringsskruen 38 inn i passeren, plasser spissen i sentrum av sirkelen, still inn radius, og før verktøyet i en sirkel.

Hva gjør jeg hvis verktøyet vibrerer unormalt?

Kontroller at fresen er ordentlig strammet og ikke sløv eller skadet. Bruk bare verktøy i god stand. Hvis vibrasjonen vedvarer, få apparatet kontrollert av en autorisert servicetekniker.

Hvordan velger jeg riktig rotasjonshastighet?

Bruk rattet 17. For hardtre og store diametre, bruk lav hastighet (posisjon 1-2). For små freser i mykt tre, høy hastighet (5-6). Se tabellen i bruksanvisningen for veiledende verdier.

Hvor finner jeg artikkelnummeret og reservedeler?

Artikkelnummeret (10 sifre) står på merkeplaten. For deler, kontakt Bosch kundeservice eller besøk www.bosch-pt.com. I Frankrike: [e-mail] eller N°Vert 0800 055 051.

Hvordan rengjør og vedlikeholder jeg overfresen?

Før alt vedlikehold, koble fra apparatet. Rengjør ventilasjonsåpningene med en børste eller trykkluft. Ved arbeid på metaller, blås regelmessig innsiden for å unngå oppsamling av ledende støv.

BRUKSANVISNING GOF 2000 CE BOSCH

Støvsugeren skal være egnet til det materialet som skal suges opp.

Fresedybde innstilles

Vedlikehold og service

Vedlikehold og rengjøring

Montering av utsugingsadapter

Tilkobling av støvutsuging

Før innstilling av fresedybden gjør følgende:

Monter sirkelfresadapteren 33 som bildet viser.

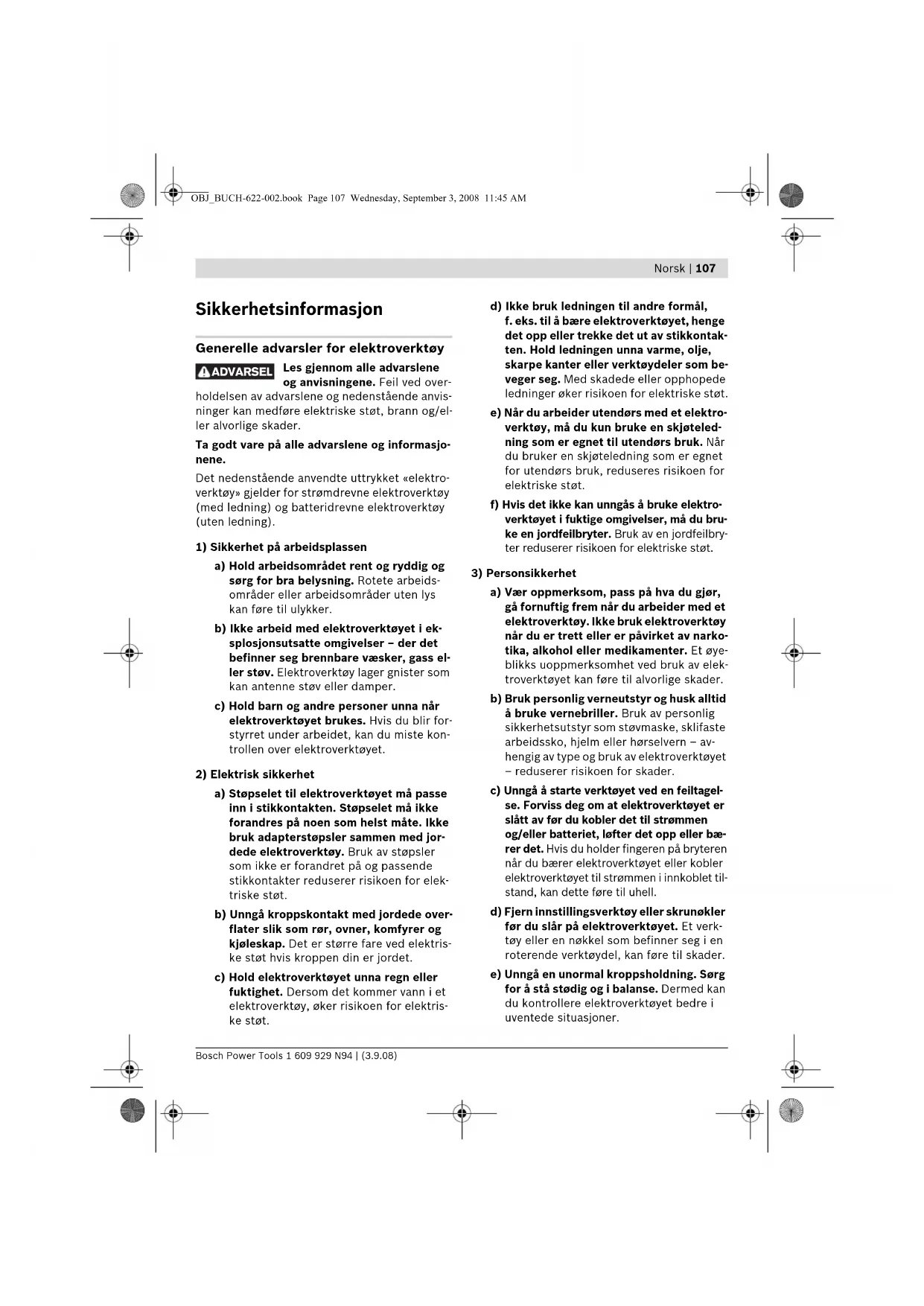

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL

Les gjennom alle advarslene

og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Holdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordet elektroverktøy. Bruk av støpsler som er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. d) Elektroverktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. Få skadde deler reparert før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for freser

Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan ødelegges. Freseverktøy eller annet tilbehør må passe nøyaktig inn i verktøyfestet (spenntangen) på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig inn i verktøyfestet til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i arbeidsstykket. Pass på at hendene ikke kommer inn i freseområdet og opp i fresen. Hold ekstrahåndtaket med den andre hånden. Når begge hendene holder fresen, kan fresen ikke skade hendene. Du må aldri frese over metallgjenstander, spiker eller skruer. Freseverktøyet kan skades og føre til sterkere vibrasjoner. Ta kun tak i elektroverktøyet på de isolerte gripeflatene hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spor hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. Bruk ikke butte eller skadede freser. Butte eller skadede freser forårsaker en større friksjon, kan klemmes fast og fører til ubalanser. Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.

Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Maskinen er beregnet til å frese noter, kanter, profiler og langhull i tre, kunststoff og lette byggematerialer samt til kopieringsfresing på faste underlag. Ved redusert turtall og med tilsvarende freser kan også ikke-jernholdige metaller bearbeides.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Dreieknapp for fresedybde-fininnstilling 2 Skala fresedybde-fininnstilling 3 Høyre håndtak 4 Dybdeanlegg 5 Spennarm for fresedybde-grovinnstilling 6 Skala fresedybde-grovinnstilling 7 Dreieknapp for fresedybde-grovinnstilling 8 Trinnvist anlegg 9 Spindel-låsetast

10 Vingeskrue for parallellanlegg-føringsstenger (2x)*

11 Mutter med spennetang 12 Glideplate 13 Beskyttelsesmansjett 14 Grunnplate 15 Venstre håndtak 16 Løsearm 17 Stillhjul for turtallsforvalg 18 Låsetast for på-/av-bryter 19 På-/av-bryter 20 Arretering for låsespak 21 Fastnøkkel nøkkeldide 24 mm 22 Freseverktøy 23 Avsugslange (Ø 35 mm)* 24 Avsugadapter 25 Vingeskrue for avsugadapter (2x)* 26 Parallellanlegg 27 Føringsstang for parallellanlegg (2x)* 28 Vingeskrue for parallellanlegg-fininnstilling (2x)* 29 Vingeskrue for parallellanlegg-grovinnstilling (2x)* 30 Dreieknapp for parallellanlegg-fininnstilling 31 Anleggslist for parallellanlegg 32 Avsugadapter for parallellanlegg 33 Fresesirkel/føringsskinneadapter 34 Håndtak for fresesirkel 35 Vingeskrue for fresesirkel-grovinnstilling (2x)*

36 Vingeskrue for fresesirkel-fininnstilling (1x)* 37 Dreieknapp for fresesirkel-fininnstilling 38 Sentreringsskrue 39 Avstandsplate (inngår i settet «Fresesirkel») 40 Føringsskinne 41 Kopieringshylseadapter 42 Festeskrue for kopieringshylseadapteren (2x) 43 Låsespak for kopieringshylseadapteren 44 Kopieringshylse 45 Festeskrue for glideplaten (4x) 46 Sentreringsspiss Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

Tekniske data

Overfres GOF 2000 CE
	Professional
Produktnummer	3 601 F49 ...
Opptatt effekt	W 2000
Tomgangsturtall	min-18000-21000
Turtallforvalg	●
Konstantelektronikk	●
Kontakt for støvavsuging	●
Verktøyfeste	mm8-12,7inch1/4-1/2
Fresekurvslag	mm 65
Vekt tilsvarendeEPTA-Procedure01/2003	kg 6,0
Beskyttesesklasse	☐/IIInformasjonene gjelder for nominell spenning [U]230/240 V. Ved lavere spenning og på visse nasjonalemodeller kan disse informasjonene variere noe.Legg merke til produktnummeret på typeskittet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelteelektroverktøyene kan variere.

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745 (sponplate).

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 89 dB(A); lydeffektnivå 100 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet iht. EN 60745:

Svingningsemisjonsverdi a_h = 5,0 m/s², usikkerhet K = 1,5 m/s^2

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig økning av svingningsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastninger skal det også tas hensyn til de tidene maskinen er slått av eller ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 iht. bestemmelsene i direktiv 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Innsetting av freseverktøy (se bilde A)

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Til innsetting og utskifting av freseverktøy anbefales det å bruke vernehansker.

Avhengig av bruksformål finnes det freseverktøy i forskjellige modeller og kvaliteter:

Freseverktøy av høylegert hurtigskjærende stål er egnet til bearbeidelse av myke materialer som f.eks. mykt tre og kunststoff.

Freseverktøy med hardmetallskjær er spesielt egnet for harde og abrasive materialer som f.eks. hardt tre og aluminium.

Original-freseverktøy fra det omfangsrike Bosch-tilbehørprogrammet kan kjøpes hos forhandleren.

Bruk kun feilfrie og rene freser.

Trykk på spindellåsetasten 9 (0) og hold denne fast. Drei spindelen eventuelt litt manuelt til låsen smekker i lås. Trykk kun på spindellåsetasten 9 i stillstand. Løsne mutteren 11 med fastnøkkelen 21 (nøkkelvidde 24 mm) ved å dreie mot urviserne (●). Skyv freseverktøyet inn i spenntangen. Freskaftet må skyves inn minst 20 mm i spenntangen. Trekk mutteren 11 med fastnøkkelen 21 (nøkkelvidde 24 mm) ved å dreie med urviserne. Slipp spindellåsetasten 9 igjen.

• Sett ikke inn freseverktøy med en diameter større enn 50 mm uten montert kopieringshylse. Disse freseverktøyene passer ikke gjennom grunnplaten. Trekk ikke spenntangen fast med mutteren så lenge det ikke er montert freseverktøy. Spenntangen kan ellers ta skade.

Støv-/sponavsuging (se bilde B)

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eik- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug.
• Sørg for god ventilasjon av arbeidsplassen. Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Tilkobling av støvavsuget

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenninger til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Forhåndsinnstilling av turtallet

Med stillhjul for turtallsforvalg 17 kan nødvendig turtall forhåndsinnstilles også under drift.

1-2 lavt turtall

3-4 middels turtall

5-6 høyt turtall

Verdiene i tabellen er omtrentelige verdier. Det nødvendige turtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Material Fresdiame-ter (mm)		Posisjon stillhjul 17
Hardt tre (bøk)	4-10	5-6
	12-20	3-4
	22-40	1-2
Mykt tre (furu)	4-10	5-6
	12-20	3-6
	22-40	1-3
Sponplater 4-10		3-6
	12-20	2-4
	22-40	1-3
Kunststoffe	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Inn-/utkobling

Innstill ønsket fresedybde for inn-/utkobling, se avsnitt «Innstilling av fresedybden».

Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 19 og hold den trykt inne.

Til låsing av den trykte på-/av-bryteren 19 trykker du på låsetasten 18.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 19 hhv. hvis den er låst med låsetast 18 – trykk på-/av-bryteren 19 ett øyeblikk og slipp den deretter.

Konstantelektronikk

Innstilling av fresedybden

Innstilling av fresedybden må kun utføres når elektroverktøyet er slått av.

• Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides. Drei skalaen for fininnstillingen 2 på «0».
• Sett trinnvist anlegg 8 på laveste trinn; trinnanlegget går følbart i lås. Løsne spennarmen for fresedybde-grovinnstillingen 5 med venstredreining, slik at dybdeanlegget 4 er fritt bevegelig og sitter på trinnanlegget 8. Trykk låsespaken 16 nedover og før overfresen langsomt nedover til fresen 22 berører arbeidsstykkets overflate. Slipp låsespaken 16 igjen for å fiksere denne innstikksdybden. Drei skalaen for grovinnstillingen 6 på «0». Innstill ønsket fresedybde ved å dreie på dreiekappen for fresedybde-grovinnstillingen 7 og avles på skalaen 6. Pass på at den dreibare skalaen 6 ikke forhåndsinnstilles. Lås spennarmen for fresedybde-grovinnstillingen 5 med høyredreining og før elektroverktøyet tilbake oppover.

Ved større fresedybder anbefales det å bearbeide flaten flere ganger med liten sponfjerning i hver omgang. Ved hjelp av trinnvist anlegg 8 kan fresingen oppdeles på flere trinn. Innstill da ønsket fresedybde med det laveste trinnet på trinnanlegget og velg først de høyere trinnene for de første bearbeidingsomgangene. Avstanden mellom trinnene kan endres ved å skru justeringsskruene.

Etter en prøvefresing kan du innstille fresedybden nøyaktig på ønsket mål ved å dreie dreieknappen 1; drei med urviseren til økning av fresedybden, drei mot urviseren til reduksjon av fresedybden. Skalaen 2 er en orienteringshjelp. En omdreining tilsvarer en innstillingsstrekning på 2,0 mm, en av delstrekene på øvre kant av skalaen 2 tilsvarer en forandring av innstillingsstrekningen på 0,1 mm. Den maksimale justeringsveien er ±8 mm.

strekningen på 0,1 mm. Den maksimale justeringsveien er ±8 mm.

Eksempel: Ønsket fresedybde skal være 10,0 mm, prøvefresingen ga en fresedybde på 9,6 mm.

Løft opp overfresen og legg f.eks. en liten trebit under glideplaten 12, slik at fresen 22 ikke berører arbeidsstykket. Senk overfresen langsomt nedover til dybdeanlegget 4 sitter på trinnanlegget 8. Drei skalaen 2 på «0» og løsne spennarmen for fresedybde-grovinnstillingen 5 med venstredreining. Drei dreieknappen 70,4 mm/4 delstreker (differanse mellom beregnet og aktuell verdi) med urviseren og lås spennarmen for fresedybde-grovinnstilling 5 med høyredreining. Sjekk valgt fresedybde med en ytterligere prøvefresing.

Arbeidshenvisninger

Beskytt fresen mot slag og støt.

Freseretning og fresing (se bilde C)

Fresing må alltid utføres mot freseverktøyets rotasjonsretning (motgående bevegelse). Ved fresing i rotasjonsretningen (synkron bevegelse) kan elektroverktøyet rives ut av hånden din. - Innstill ønsket fresedybde, se avsnitt Innstilling av fresedybden. - Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides og slå på elektroverktøyet. - Trykk låsespaken 16 nedover og før overfresen langsomt nedover til innstilt fresedybde er nådd. Slipp låsespaken 16 igjen for å fiksere denne innstikksdybden. - Utfør fresingen med jevn fremføring. - Før overfresen tilbake til øverste posisjon etter fresingen. - Slå av elektroverktøyet.

Fresing med hjelpeanlegg (se bilde D)

Til bearbeiding av større arbeidsstykker, henholdsvis ved spor-fresing, kan du feste en planke eller en list som hjelpeanlegg på arbeidsstykket og føre overfresen langs hjelpeanlegget. Før overfresen langs den flate siden av glideplaten på hjelpeanlegget.

Kant- eller formfresing

Ved kant- eller formfresing uten parallellanlegg må freseverktøyet være utstyrt med en styretapp eller et kulelager.

- Før det innkoblede elektroverktøyet fra siden inn mot arbeidsstykket til styretappene eller kulelageret til freseverktøyet ligger mot kanten på arbeidsstykket som skal bearbeides. - Før elektroverktøyet med begge hendene langs kanten på arbeidsstykket. Pass da på en vinkelrett posisjon. For sterkt trykk kan skade kanten på arbeidsstykket.

Fresing med parallellanlegg (se bilde E)

Skyv parallellanlegget 26 med føringsstengene 27 inn i grunnplaten 14 og trekk fast med vingeskruene 10 i henhold til nødvendig mål. Med vingeskruene 28 og 29 kan du innstille parallellanlegget etter lengden i tillegg.

Ved fresing med parallellanlegget 26 bør støv-/sponavsuget utføres via den spesielle avsugadapteren 32. Avsugadapteren 24 kan fortsatt være montert.

Fresing med fresesirkel (se bilde F)

Til kretsrunde fresearbeider kan du bruke fresesirkelen/foringsskinneadapteren 33. Monter fresesirkelen slik det vises på bildet.

Skru sentreringsskruen 38 inn i gjengen på fresesirkelen. Sett skruspissen inn i midtpunktet på sirkelbuen som skal freses, pass da på at skruspissen griper inn i overflaten på arbeidsstykket.

Innstill ønsket radius grovt ved å forskyve fresesirkelen og drei vingeskruene 35 og 36 fast.

Før det innkoblede elektroverktøyet med høyre håndtak 1 og håndtaket for fresesirkelen 34 over arbeidsstykket.

Fest fordingsskinnen 40 med egnede spenninnretninger, f.eks. skrutvinger, på arbeidsstykket. Sett elektroverktøyet med monter fordingsskinneadapter 33 på føringsskinnen.

Fresing med kopieringshylse (se bildene H-L)

Med kopieringshylsen 44 kan konturer fra mønster hhv. sjabloner overføres til arbeidsstykket.

For kopieringshylsen 44 kan brukes, må først kopieringshylseadapteren 41 settes inn i glideplaten 12.

Sett kopieringshylseadapteren 41 ovenfra på glideplaten 12 og skru den fast med de 2 festeskruene 42. Pass på at låsespaken for kopieringshylseadapteren 43 er fritt bevegelig.

Velg egnet kopieringshylse avhengig av tykkelsen på sjablonen hhv. mønsteret. På grunn av kopieringshylsens utstikkende høyde må sjablonen ha en minimumstykkelse på 8 mm.

Trykk låsespaken 43 og sett kopieringshylsen 44 nedenfra inn i kopieringshylseadapteren 41. Kodeknastene må da følbart gå i lås i utsparingene til kopieringshylsene.

Velg en diameter på freseverktøyet som er mindre enn den innvendige diameteren til kopieringshylsen.

For at avstanden mellom midten av fresen og kopieringshylsekanten blir lik overalt, kan kopieringshylse og glideplate - om nødvendig - sentreres i forhold til hverandre.

- Trykk låsespaken 16 nedover og før overfresen frem til anslaget i retning grunnplaten 14. Slipp låsespaken 16 igjen for å fiksere denne innstikksdybden. - Løsne festeskruene 45 ca. 2-3 omdreininger, slik at glideplaten 12 er fritt bevegelig. - Sett sentreringsspissen 46 inn i verktøyfestet som vist på bildet. Trekk mutteren fast med hånden, slik at sentreringsspissen fremdeles er bevegelig. Rett sentreringsspissen 46 og kopieringshylsen 44 opp mot hverandre ved å forskyve glideplaten 12 litt. Trekk festeskruene 45 fast. - Fjern sentreringsspissen 46 fra verktøyfestet. - Trykk låsespaken 16 og før overfresen inn i øverste posisjon.

Til fresing med kopieringshylsen 44 gjør du følgende:

- Før det innkoblede elektroverktøyet med kopieringshylsen inn mot sjablonen. - Trykk låsespaken 16 nedover og før overfresen langsomt nedover til innstilt fresedybde er nådd. Slipp låsespaken 16 igjen for å fiksere denne innstikksdybden. - Før elektroverktøyet med utoverpekende kopieringshylse med trykk fra siden langs sjablonen.

Arbeid med fresebord (tilbehør)

GOF 2000 CE er kompatibel med flere typer fresebord som finnes på markedet. For å sikre en sikker montering og en formålsmessig bruk av GOF 2000 CE med et fresebord er det viktig at du:

Pass på at det valgte fresebordet er kompatibelt med GOF 2000 CE (følg informasjonene til produsenten av fresebordet).

• Følg installasjons- og betjeningsinformasjonene til fresebordprodusenten.
• Følg alle sikkerhetsinformasjonene til fresebordprodusenten og alle sikkerhetsinformasjonene i denne driftsinstruksen for GOF 2000 CE.

Bosch er ikke ansvarlig for fysiske og materielle skader som kan oppstå på grunn av usakkyndig bruk av GOF 2000 CE med et fresebord.

Service og vedlikehold

Vedlikehold og rengjøring

Fare: Alle arbeider på elektroverktøyet må utføres etter at støpselet er trukket ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår kan det ved bearbeiding av metall sette seg ledende støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan bli innskrenket. Det anbefales i slike tilfeller å bruke et stasjonært avsugingsanlegg, ofte å blåse gjennom ventilasjonsspaltene og bruke en jordfeilbryter.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeadgivergruppen er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Postboks 350

1402 Ski

Tel: [phone]

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.
