GOF 2000 CE - Freesmachine BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Bovenfrees professioneel
Merk	Bosch
Model	GOF 2000 CE
Nominaal opgenomen vermogen	2000 W
Onbelast toerental	8000 – 21000 omw/min
Toerentalvoorselectie	Ja (6-standen draaiknop) met Constant-Electronic
Gereedschapopname (spanbus)	8 – 12,7 mm (1/2 inch)
Freesslede slag	65 mm
Gewicht (volgens EPTA 01/2003)	6,0 kg
Beschermingsklasse	II (dubbele isolatie)
Aansluiting voor afzuiging	Ja (diameter 35 mm)
Bewerkbare materialen	Hout, kunststoffen, lichte bouwmaterialen, non-ferrometalen (bij verlaagd toerental)
Belangrijkste functies	Frezen van groeven, randen, profielen, kopiëren, cirkelfrezen met passer, railgeleiding
Veiligheid	Spindelblokkering, aan/uit-schakelaar met vergrendeling, verstelbare diepte-aanslag
Onderhoud en reiniging	Reinig regelmatig de ventilatie-openingen; bij intensief bewerken van metalen, blaas de binnenkant uit
Onderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via Bosch service; 10-cijferig artikelnummer op het typeplaatje
Algemene informatie	Handleiding beschikbaar in meerdere talen; optionele accessoires: parallelaanslag, freespasser, geleiderail, kopieerringen

Veelgestelde vragen - GOF 2000 CE BOSCH

Hoe stel ik de freesdiepte in op de Bosch GOF 2000 CE?

De instelling gebeurt in twee stappen: eerst een grove instelling met knop 7 en hendel 5, daarna een fijne instelling met knop 1 en schaalverdeling 2 (1 omwenteling = 2 mm, 1 streep = 0,1 mm). Gebruik de niveau-aanslag 8 voor opeenvolgende bewerkingen.

Hoe vervang ik het freesgereedschap?

Koppel het apparaat los van het stroomnet. Blokkeer de spindel met toets 9, draai de wartelmoer 11 los met de steeksleutel (24 mm), plaats de frees (steel minimaal 20 mm in de spanbus) en draai de moer vast. Draai de spanbus nooit vast zonder gereedschap.

Welk type afzuiging gebruiken?

Gebruik een stofzuiger met slang Ø 35 mm. Monteer de afzuigadapter 24, sluit de slang aan en als uw stofzuiger compatibel is, start hij automatisch met het gereedschap.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een oogbescherming en een stofmasker. Houd het gereedschap vast bij de geïsoleerde oppervlakken, frees nooit metalen (spijkers, schroeven) en wacht tot volledige stilstand voordat u het gereedschap neerlegt.

Kan de GOF 2000 CE op een freestafel worden gebruikt?

Ja, hij is compatibel met bepaalde in de handel verkrijgbare tafels. Volg de instructies van de fabrikant van de tafel en neem alle veiligheidsvoorschriften in acht. Bosch aanvaardt geen aansprakelijkheid bij verkeerde installatie.

Hoe voer ik cirkelfrezen uit?

Monteer de freespasser (accessoire 33). Draai de centreerschroef 38 in de passer, plaats de punt in het midden van de cirkel, stel de straal in en geleid het gereedschap in een cirkel.

Wat te doen als het gereedschap abnormaal trilt?

Controleer of de frees goed vastzit en niet bot of beschadigd is. Gebruik alleen gereedschap in goede staat. Als de trilling aanhoudt, laat het apparaat dan controleren door een erkende reparateur.

Hoe kies ik het juiste toerental?

Gebruik de draaiknop 17. Voor hardhout en grote diameters gebruikt u een laag toerental (standen 1-2). Voor kleine frezen in zacht hout een hoog toerental (5-6). Raadpleeg de tabel in de handleiding voor richtwaarden.

Waar vind ik het artikelnummer en reserveonderdelen?

Het artikelnummer (10 cijfers) staat op het typeplaatje. Voor onderdelen neemt u contact op met de Bosch service of bezoek www.bosch-pt.com. In Frankrijk: [e-mail] of N°Vert 0800 055 051.

Hoe reinig en onderhoud ik de bovenfrees?

Koppel het apparaat los van het stroomnet voordat u onderhoud uitvoert. Reinig de ventilatie-openingen met een penseel of perslucht. Bij bewerking van metalen, blaas regelmatig de binnenkant uit om ophoping van geleidend stof te voorkomen.

GEBRUIKSAANWIJZING GOF 2000 CE BOSCH

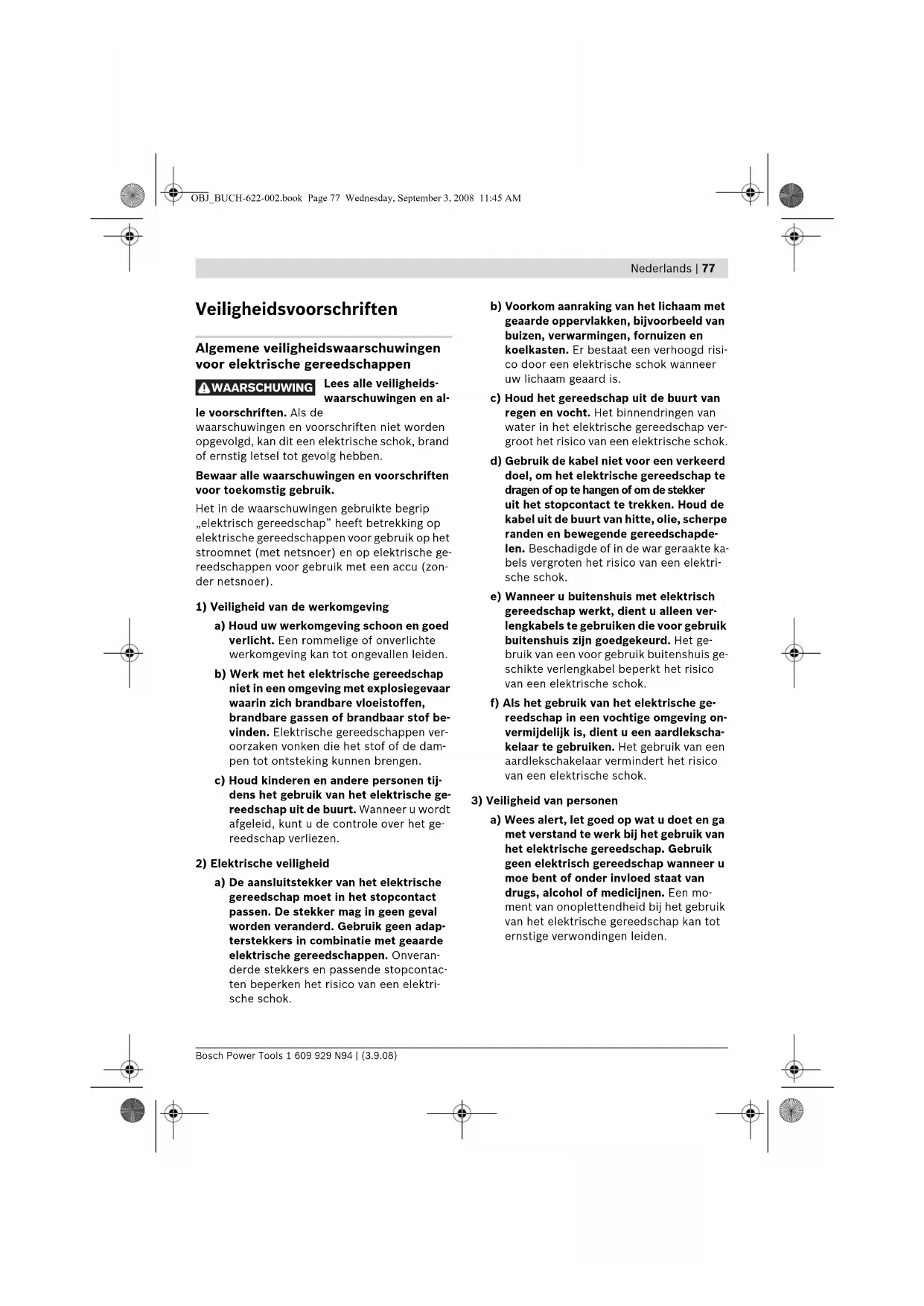

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de

waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor freesmachines

▷ Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelbaar worden beschadigd. Freesgereedschappen en overig toebehoren moeten nauwkeurig op de gereedschapopname (spantang) van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de gereedschapopname van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden. Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. Houd uw handen uit de buurt van de freesomgeving en de frees. Houd met uw andere hand de extra handgreep vast. Als u de freesmachine met beide handen vasthoudt, kunnen uw handen niet door de frees verwond worden. Frees nooit over metalen voorwerpen, spijkers of schroeven. Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden.

Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. - Gebruik geen stompe of beschadigde frezen. Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen en exploderen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. - Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun frezen van groeven, randen, profielen en langgaten in hout, kunststof en lichte bouwmaterialen en voor het kopieerfrezen.

Bij een gereduceerd toerental en met geschikte frezen kunnen ook non-ferrometalen worden bewerkt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Draaiknop voor freesdiepte-instelling 2 Schaalverdeling freesdiepte-fijninstelling 3 Handgreep rechts 4 Diepte-aanslag 5 Spanhendel voor grofinstelling freesdiepte 6 Schaalverdeling grofinstelling freesdiepte 7 Draaiknop voor grofinstelling freesdiepte 8 Standenaanslag 9 Blokeerknop uitgaande as 10 Vleugelschroef voor geleidingsstangen parallelgeleider (2x)* 11 Wartelmoer met spantang 12 Glijplaat 13 Beschermingsmanchet 14 Voetplaat 15 Handgreep links 16 Ontgrendelingshendel 17 Stelwiel vooraf instelbaar toerental 18 Blokeerknop voor aan/uit-schakelaar

19 Aan/uit-schakelaar 20 Blokkering voor ontgrendelingshendel 21 Steeksleutel sleutelwijdte 24 mm 22 Freesgereedschap 23 Afzuigslang (Ø 35 mm) 24 Afzuigaansluiting 25 Vleugelschroef voor afzuigadapter (2x) 26 Parallelgeleider 27 Geleidingsstang voor parallelgeleider (2x) 28 Vleugelschroef voor fijninstelling parallelgeleider (2x)* 29 Vleugelschroef voor grofinstelling parallelgeleider (2x)* 30 Draaiknop voor fijninstelling parallelgeleider 31 Aanslagrand voor parallelgeleider 32 Afzuigadapter voor parallelgeleider 33 Freescirkel/geleidingsrailadapter 34 Greep voor freescirkel 35 Vleugelschroef voor grofstelling freescirkel (2x)* 36 Vleugelschroef voor fijninstelling freescirkel (1x) 37 Draaiknop voor fijninstelling freescirkel 38 Centreerschroef 39 Afstandsplaat (meegeleverd met set „Freescirkel") 40 Geleidingsrail 41 Kopieerhulsadapter 42 Bevestigingsschroef voor kopieerhulsadapter (2x) 43 Ontgrendelingshendel voor kopieerhulsadapter 44 Kopieerhuls 45 Bevestigingsschroef voor glijplaat (4x) 46 Centreerpen * Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd.

Technische gegevens

Bovenfrees GOF 2000 CE
	Professional
Zaaknummer	3 601 F49 ...
Opgenomen vermogen	W 2000
Onbelast toerental	min-18000- 21000
Vooraf instelbaar toe- rental	●
Constant-electronic	●
Aansluiting voor stofaf- zuiging	●
Gereedschapopname	mm 8 - 12,7inch 1/4 - 1/2
Freeshoulderslag	mm 65
Gewicht volgens EPTA-Procedure 01/2003	kg 6,0

Isolatieklasse

II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745 (spaanplaat).

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 89 dB(A); geluidsvermogenniveau 100 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde a_h = 5,0 m/s², onzekerheid K = 1,5 m/s².

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Conformiteitsverklaring

C

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Freesgereedschap inzetten (zie afbeelding A)

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Voor het inzetten en wisselen van freesgereedschappen wordt het dragen van werkhandschoenen geadviseerd.

Afhankelijk van het gebruiksdoel zijn freesgereedschappen in de meest uiteenlopende uitvoeringen en kwaliteiten beschikbaar.

Freesgereedschappen van hogesnelheidsstaal zijn geschikt voor de bewerking van zachte materialen zoals zachthout en kunststof.

Freesgereedschappen met hardmetalen snijkanten zijn bij uitstek geschikt voor harde en abrasieve materialen zoals hardhout en aluminium.

Originele freesgereedschappen uit het uitgebreide Bosch-toebehorenprogramma zijn verkrijgbaar bij uw vakhandel.

Gebruik alleen onbeschadigde en schone frezen.

• Druk op de asblokkeerknop 9 (0) en houd deze vast. Draai de as eventueel iets met uw hand tot de blokkering vastklikt. Bedien de asblokkeerknop 9 alleen wanneer de machine stilstaat. Draai de wartelmoer 11 met de steeksleutel 21 (sleutelwijdte 24 mm) los door tegen de richting van de wijzers van de klok in (●) te draaien. Duw het freesgereedschap in de spantang. De freesschacht moet minstens 20 mm in de spantang worden geduwd. Draai de wartelmoer 11 met de steeksleutel 21 (sleutelwijdte 24 mm) vast door in de richting van de wijzers van de klok te draaien. Laat de asblokkeerknop 9 los. Zet zonder gemonteerde kopieerhuls geen freesgereedschappen met een diameter van meer dan 50 mm in. Deze freesgereedschappen passen niet door de voetplaat.

Draai de spantang met de wartelmoer in geen geval vast zolang er geen freesgereedschap gemonteerd is. De spantang kan anders beschadigd raken.

Afzuiging van stof en spanen (zie afbeelding B)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Breng voor de montage van de afzuigadapter 24 het elektrische gereedschap door het bedienen van de ontgrendelingshendel 16 in de bovenste uitgangspositie.

Breng de afzuigadapter 24 aan. Draai de afzuigadapter 24 naar rechts tot deze niet meer verder kan (bajonetsluiting) en bevestig deze met de vleugelschroef 25.

Opmerking: Bij een freesdiameter van meer dan 30 mm moet u het inzetstuk 47 door het indrukken van de spanstrip uit de afzuigadapter 24 verwijderen.

Stofafzuiging aansluiten

Steek een afzuigslang (Ø 35 mm) 23 (toebehoren) op de gemonteerde afzuigadapter. Verbind de afzuigslang 23 met een stofzuiger (toebehoren).

Het elektrische gereedschap kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze wordt bij het inschakelen van het elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Toerental vooraf instellen

Met het stelwiel voor het vooraf instellen van het toerental 17 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.

1-2 laag toerental, 3-4 gemiddeld toerental, 5-6 hoog toerental

De in de tabel vermelde waarden zijn richtwaarden. Het vereiste toerental is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Material Freesdia-meter (mm)		Positie stel-wiel 17
Hardhout (beu-ken)	4-10	5-6
	12-20	3-4
	22-40	1-2
Zachthout (gre-nen)	4-10	5-6
	12-20	3-6
	22-40	1-3
Spannplatz	4-10	3-6
	12-20	2-4
	22-40	1-3
Kunststoffen	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximaal toerental onbelast te laten lopen.

In- en uitschakelen

Stel voor het in- of uitschakelen de freesdiepte in. Zie het gedeelte "Freesdiepte instellen".

Als u het elektrische gereedschap wilt inschakelen, drukt u op de aan/uit-schakelaar 19 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 19 wilt vastzetten, druk dan op de vastzetknop 18.

Als u het elektrische gereedschap wilt uitschakelen, laat dan de aan/uit-schakelaar 19 los, of als deze met de blokkeerknop 18 vergrendeld is, druk dan de aan/uit-schakelaar 19 kort in en laat deze vervolgens los.

Constant-elektronica

De constant-elektronica houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidsprestatie.

Freesdiepte instellen

De freesdiepte mag alleen worden ingesteld wanneer het elektrische gereedschap is uitgeschakeld. Ga als volgt te werk om de freesdiepte grof in te stellen: - Plaats het elektrische gereedschap met het gemonteerde freesgereedschap op het te bewerken werkstuk. - Draai de schaalverdeling van de fijninstelling 2 op 0. - Stel de standenaanslag 8 op de laagste stand; de standenaanslag klikt merkbaar vast. Draai de spanhendel voor de grofinstelling van de freesdiepte 5 los door deze linksom te draaien, zodat de diepte-aanslag 4 vrij kan worden bewogen en deze de standenaanslag 8 raakt. Duw de ontgrendelingshendel 16 omlaag en geleid de bovenfrees langzaam omlaag tot de frees 22 het werkstukoppervlak raakt. Laat de ontgrendelingshendel 16 weer los om deze diepte vast te zetten. - Draai de schaalverdeling van de grofinstelling 6 op 0. Stel de gewenste freesdiepte in door aan de draaiknop van de grofinstelling van de freesdiepte 7 te draaien en door de waarde op de schaalverdeling 6 af te lezen. Let erop dat u de draaibare schaalverdeling 6 niet meer vooraf instelt. Zet de spanhendel voor de grofinstelling van de freesdiepte 5 vast door deze rechtsom te draaien en geleid het elektrische gereedschap naar boven terug.

Bij grotere freesdiepten dient u een aantal bewerkingsstappen met telkens een geringe spaanafname uit te voeren. Met behulp van de standenaanslag 8 kunt u de freesbewerking in verschillende fasen verdelen. Stel daarvoor de gewenste freesdiepte met de laagste stand van de standenaanslag in en kies voor de eerste bewerkingsstappen eerst de hoogste standen. De afstand van de standen kan door het verdraaien van de instelschroeven veranderd worden.

Na eenmaal proeffrezen kunt u door aan de draaiknop 1 te draaien de freesdiepte nauwkeurig op de gewenste maat instellen. Draai tegen de wijzers van de klok in om de freesdiepte te vergroten. Draai met de wijzers van de klok mee om de freesdiepte te verkleinen. De schaalverdeling 2 dient daarbij ter oriëntatie. Een slag komt overeen met een verstelweg van 2,0 mm. Een maatstreepje op de bovenrand van de schaalverdeling 2 komt overeen met een verandering van de verstelweg met 0,1 mm. De maximale verstelweg bedraagt ±8 mm.

Voorbeeld: De gewenste freesdiepte is 10,0 mm. Het proeffrezen leverde een freesdiepte van 9,6 mm op.

Leg bijvoorbeeld een stuk resthout onder de glijplaat 12, zodat de frees 22 bij het omlaag bewegen het werkstuk niet raakt. Duw de ontgrendelingshendel 16 omlaag en geleid de bovenfrees langzaam omlaag tot de diepteaanslag 4 de standenaanslag 8 raakt. Draai de schaalverdeling 2 op "0" en draai de spanhendel voor de grofinstelling van de freesdiepte 5 los door deze linksom te draaien. Draai de draaiknop 70,4 mm/4 maatstreepjes (verschil tussen gewenste en werkelijke waarde) en zet de spanhendel voor de grofinstelling van de freesdiepte 5 vast door deze rechtsom te draaien. Controleer de gekozen freesdiepte door nogmaals proef te frezen.

Tips voor de werkzaamheden

Freesrichting en freesbewerking (zie afbeelding C)

De freesbewerking moet altijd tegen de draairichting van het freesgereedschap 22 in plaatsvinden (tegenlopend). Bij het frezen met de draairichting mee (gelijk lopend frezen) kan het elektrische gereedschap uit uw hand worden getrokken. Stel de gewenste freesdiepte in. Zie het gedeelte "Freesdiepte instellen".

Zet het elektrische gereedschap met gemonteerd freesgereedschap op het te bewerken werkstuk en schakel het elektrische gereedschap in. Duw de ontgrendelingshendel 16 omlaag en geleid de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 16 weer los om deze freesdiepte vast te zetten. Voer de freesbewerking met een gelijkmatige voorwaartse beweging uit. Geleid na beëindiging van de freesbewerking de bovenfrees in de bovenste stand terug. Schakel het elektrische gereedschap uit.

Frezen met hulpgeleider (zie afbeelding D)

Voor het bewerken van grote werkstukken of bij het frezen van groeven kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de bovenfrees langs de hulpgeleider bewegen. Geleid de bovenfrees aan de afgeschuinde zijde van de glijplaat langs de hulpgeleider.

Kanten- en vormfrezen

Bij het kanten- en vormfrezen zonder parallelgeleider moet het freesgereedschap voorzien zijn van een pen of lager.

• Geleid het ingeschakelde elektrische gereedschap van opzij naar het werkstuk tot de pen of het lager van het freesgereedschap tegen de te bewerken rand van het werkstuk ligt.
• Geleid het elektrische gereedschap met beide handen langs de rand van het werkstuk. Let er daarbij op dat het gereedschap onder de juiste hoek op het werkstuk ligt. Te sterke druk kan de rand van het werkstuk beschadigen.

Frezen met parallelgeleider (zie afbeelding E)

Duw de parallelgeleider 26 met de geleidingsstangen 27 in de voetplaat 14 en draai deze met de vleugelschroeven 10 overeenkomstig de vereiste maat vast. Met de vleugelschroeven 28 en 29 kunt u de parallelgeleider bovendien in de lengte instellen.

Met de draaiknop 30 kunt u na het losdraaien van beide vleugelschroeven 28 de lengte fijn instellen. Een slag komt hierbij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 30 komt overeen met een verandering van de verstelweg van 0,1 mm.

Met de aanslaglijst 31 kunt u het effectieve aanlegvlak van de parallelgeleider veranderen.

Geleid het ingeschakelde elektrische gereedschap met gelijkmatige voorwaartse beweging en zijwaartse druk op de parallelgeleider langs de rand van het werkstuk.

Bij het frezen met de parallelgeleider 26 moet de afzuiging van stof en spanen plaatsvinden via de speciale afzuigadapter 32. De afzuigadapter 24 kan gemonteerd blijven.

Frezen met freescirkel (zie afbeelding F)

Voor ronde freeswerkzaamheden kunt u de freescirkel/geleiderailadapter 33 gebruiken. Monteer de freescirkel zoals op de afbeelding getoond.

Draai de centreerschroef 38 in de schroefdraad van de freescirkel. Plaats de schroefpunt in het middelpunt van de te frezen cirkelboog en let er hierbij op dat de schroefpunt in het materiaaloppervlak grijpt.

Stel de gewenste radius grof in door de freescirkel te verschuiven en draai de vleugelschroeven 35 en 36 vast.

Met de draaiknop 37 kunt u na het losdraaien van de vleugelschroef 36 de lengte vrij instellen. Een slag komt hierbij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 37 komt overeen met een verandering van de verstelweg van 0,1 mm.

Geleid het ingeschakelde elektrische gereedschap met de rechter handgreep 1 en de greep voor de freescirkel 34 over het werkstuk.

Frezen met geleidingsrail (zie afbeelding G)

Met behulp van de geleidingsrail 40 kunt u in een rechte lijn frezen.

Om het hoogteverschil te compenseren, dient u de afstandsplaat 39 te monteren.

Monteer de freescirkel/geleidingsrailadapter 33 zoals in de afbeelding getoond.

Bevestig de geleidingsrail 40 op het werkstuk met geschikte spanvoorzieningen, bijvoorbeeld lijmklemmen. Plaats het elektrische gereedschap met de gemonteerde geleidingsrailadapter 33 op de geleidingsrail.

Frezen met kopieerhuls (zie afbeeldingen H - L)

Met de kopieerhuls 44 kunt u omtrekken van modellen of sjablonen op werkstukken overbrengen.

Als u de kopieerhuls 44 wilt gebruiken, dient u eerst de kopieerhulsadapter 41 in de glijplaat 12 te plaatsen.

Plaats de kopieerhulsadapter 41 van boven op de glijplaat 12 en draai deze vast met de twee bevestigingsschroeven 42. Let erop dat de ontgrendelingshendel voor de kopieerhulsadapter 43 vrij kan bewegen.

Kies afhankelijk van de dikte van de sjabloon of het model een geschikte kopieerhuls. Vanwege de uitstekende hoogte van de kopieerhuls moet de sjabloon een minimumdikte van 8 mm bezitten.

Bedien de ontgrendelingshendel 43 en zet de kopieerhuls 44 van onderen in de kopieerhulsadapter 41. De codeernokken moeten daarbij merkbaar in de uitsparingen van de kopieerhuls vastklikken.

Kies een freesgereedschap met een diameter die kleiner is dan de diameter van de kopieerhuls.

Om de afstand van freesmidden en kopieerhuls overal gelijk te laten zijn, kunnen kopieerhuls en glijplaat indien nodig ten opzichte van elkaar gecentreerd worden.

Duw de ontgrendelingshendel 16 omlaag en geleid de bovenfrees tot aan de aanslag in de richting van de voetplaat 14. Laat de ontgrendelingshendel 16 weer los om deze in de diepte vast te zetten. Draai de bevestigingsschroeven 45 twee tot drie slagen los, zodat de glijplaat 12 vrij kan bewegen. Zet de centreerpen 46 zoals in de afbeelding getoond in de gereedschapopname. Draai de wartelmoer met de hand vast zodat de centreerpen nog vrij kan worden bewogen.

Stel de centreerpen 46 en de kopieerhuls 44 door het verschuiven van de glijplaat 12 op elkaar af. Draai de bevestigingsschroeven 45 vast. - Verwijder de centreerpen 46 uit de gereedschapopname. Druk op de ontgrendelingshendel 16 en geleid de bovenfrees naar de bovenste stand.

Voor het frezen met de kopieerhuls 44 gaat u als volgt te werk:

• Geleid het ingeschakelde elektrische gereedschap met de kopieerhuls tot tegen de sjabloon. Duw de ontgrendelingshendel 16 omlaag en geleid de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 16 weer los om deze in de diepte vast te zetten.
• Geleid het elektrische gereedschap met uitstekende kopieerhuls en met zijwaartse druk langs de sjabloon.

Werkzaamheden met freestafel (toebehoren)

De GOF 2000 CE is compatibel met een aantal freestafels die op de markt als toebehoren worden aangeboden. Om de veilige montage en het gebruik volgens de voorschriften van de GOF 2000 CE met een freestafel te waarborgen, is het beslist nodig dat u:

• zonder twijfel vaststelt dat de gekozen freestafel met de GOF 2000 CE compatibel is (zie hiervoor de gegevens van de fabrikant van de freestafel)
• de installatie- en bedieningsvoorschriften van de fabrikant van de freestafel opvolgt
• alle veiligheidsvoorschriften van de fabrikant van de freestafel en alle veiligheidsvoorschriften in deze gebruiksaanwijzing GOF 2000 CE opvolgt.

Bosch is niet aansprakelijk voor verwondingen en materiële schade die kunnen ontstaan door onjuist gebruik van de GOF 2000 CE met een freestafel.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationale wetgeving moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

88 | Dansk

Geluidsbeschermingsapparaat!

De totale trillingswaarden (vectorsom van drie richtingen) zijn bepaald volgens EN 60745:

De uitgestraalde trillingswaarde a_h = 5,0m / s² onzekerheid = 1,5m / s²
