GOF 2000 CE - Frézka BOSCH - Bezplatný návod k obsluze

Typ produktu	Profesionální horní frézka
Značka	Bosch
Model	GOF 2000 CE
Jmenovitý příkon	2000 W
Otáčky naprázdno	8000 – 21000 ot/min
Předvolba otáček	Ano (6polohové kolečko) s Constant-Electronic
Upínací pouzdro (kleština)	8 – 12,7 mm (1/2 palce)
Zdvih frézovacího saní	65 mm
Hmotnost (dle EPTA 01/2003)	6,0 kg
Třída ochrany	II (dvojitá izolace)
Připojení odsávání	Ano (průměr 35 mm)
Obráběné materiály	Dřevo, plasty, lehké stavební materiály, neželezné kovy (se sníženou rychlostí)
Hlavní funkce	Frézování drážek, hran, profilů, kopírování, kruhové frézování s kružítkem, vedení na liště
Bezpečnost	Blokování vřetena, spínač zap/vyp s aretací, nastavitelný doraz hloubky
Údržba a čištění	Pravidelně čistěte ventilační otvory; při intenzivním obrábění kovů vyfoukejte vnitřek
Náhradní díly a opravitelnost	Náhradní díly dostupné prostřednictvím servisu Bosch; 10místné číslo výrobku na typovém štítku
Obecné informace	Návod k použití k dispozici v několika jazycích; volitelné příslušenství: paralelní doraz, kružítko, vodicí lišta, kopírovací kroužky

Často kladené otázky - GOF 2000 CE BOSCH

Jak nastavit hloubku frézování u Bosch GOF 2000 CE?

Nastavení probíhá ve dvou krocích: nejprve hrubé nastavení pomocí tlačítka 7 a páčky 5, poté přesné nastavení pomocí tlačítka 1 a stupnice 2 (1 otáčka = 2 mm, 1 dílek = 0,1 mm). Pro postupné řezy použijte doraz úrovně 8.

Jak vyměnit frézovací nástroj?

Odpojte přístroj. Zablokujte vřeteno tlačítkem 9, povolte převlečnou matici 11 vidlicovým klíčem (24 mm), vložte frézu (stopka minimálně 20 mm do kleštiny), poté matici utáhněte. Nikdy neutahujte kleštinu bez nástroje.

Jaký typ odsávání použít?

Použijte vysavač s hadicí o průměru Ø 35 mm. Namontujte adaptér odsávání 24, připojte hadici, a pokud je váš vysavač kompatibilní, automaticky se zapne s nástrojem.

Jaké jsou důležité bezpečnostní pokyny?

Vždy noste ochranu očí a protiprachovou masku. Držte nástroj za izolované plochy, nikdy nefrézujte kovy (hřebíky, šrouby) a před odložením nástroje počkejte na úplné zastavení.

Lze použít GOF 2000 CE na frézovacím stole?

Ano, je kompatibilní s některými komerčně dostupnými stoly. Postupujte podle pokynů výrobce stolu a dodržujte všechny bezpečnostní pokyny. Společnost Bosch nenese odpovědnost za nesprávnou instalaci.

Jak provést kruhové frézování?

Nasaďte kružítko (příslušenství 33). Zašroubujte středicí šroub 38 do kružítka, umístěte hrot do středu kruhu, nastavte poloměr a poté veďte nástroj po kruhu.

Co dělat, když nástroj neobvykle vibruje?

Zkontrolujte, zda je fréza řádně utažena a není tupá nebo poškozená. Používejte pouze nástroje v dobrém stavu. Pokud vibrace přetrvávají, nechte přístroj zkontrolovat autorizovaným servisem.

Jak vybrat správné otáčky?

Použijte kolečko 17. Pro tvrdé dřevo a velké průměry použijte nízké otáčky (polohy 1-2). Pro malé frézy v měkkém dřevě vysoké otáčky (5-6). Další orientační hodnoty naleznete v tabulce v návodu.

Kde najít číslo výrobku a náhradní díly?

Číslo výrobku (10 číslic) naleznete na typovém štítku. Pro díly kontaktujte servis Bosch nebo navštivte www.bosch-pt.com. Ve Francii: [e-mail] nebo zelená linka 0800 055 051.

Jak čistit a udržovat horní frézku?

Před jakoukoli údržbou odpojte přístroj. Čistěte ventilační otvory štětcem nebo stlačeným vzduchem. Při obrábění kovů pravidelně vyfoukejte vnitřek, aby se zabránilo hromadění vodivého prachu.

NÁVOD K OBSLUZE GOF 2000 CE BOSCH

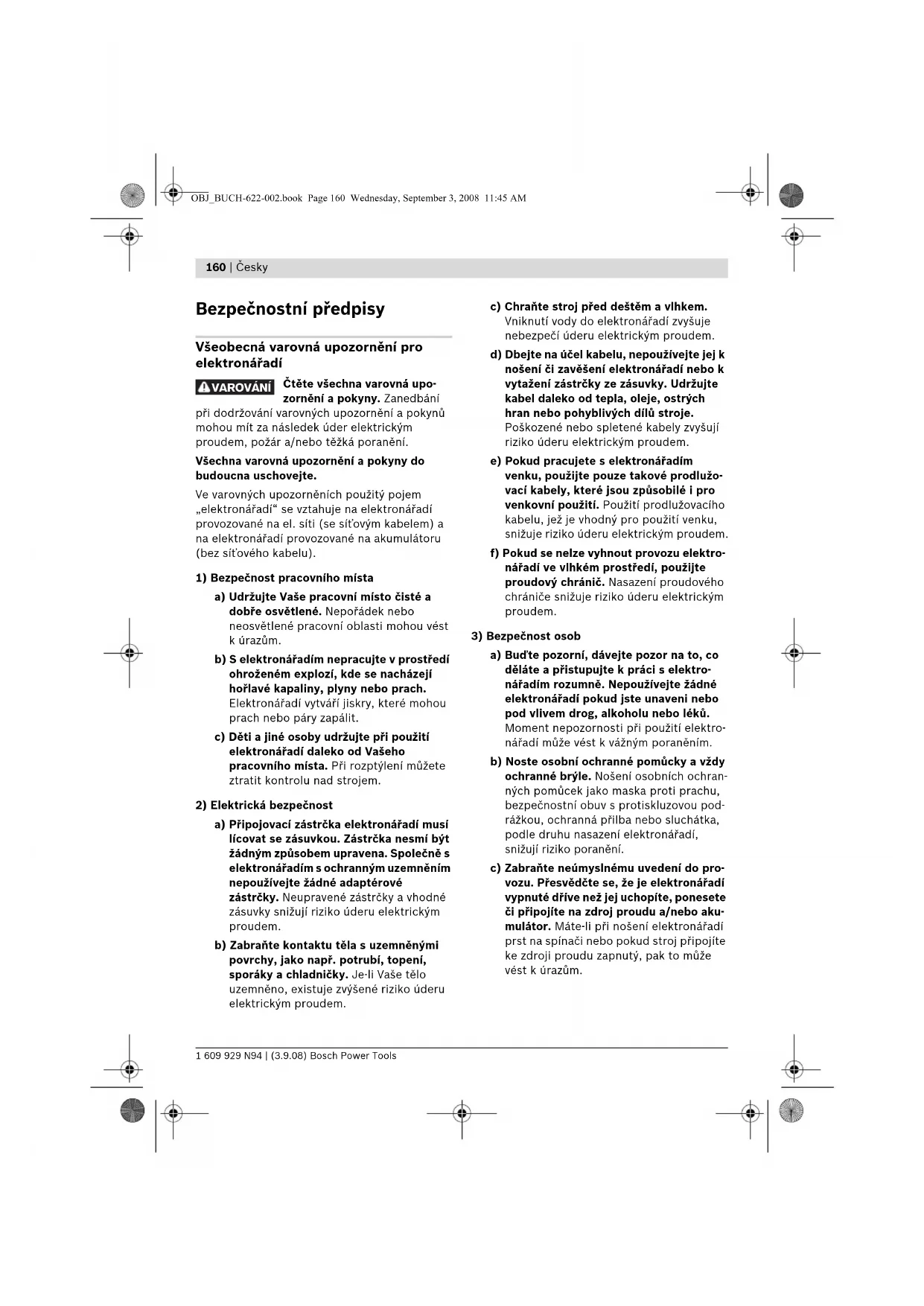

Bezpečnostní předpisy

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Při nedodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucnost.

Ve varovných upozorněních použitý pojem "elektronářadí" se vztahuje na elektronářadí provozovaná na el. síti (se síťovým kabelem) a na elektronářadí provozovaná na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém výbuchem, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodné pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

3) Bezpečnost osob

a) Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

d) Před zapnutím elektrického nářadí odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) Svědomité zacházení a používání elektrického nářadí

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které nelze zapnout či vypnout, je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. d) Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkusenými osobami.

e) Pečujte o elektrické nářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektrického nářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektrické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určující použití může vést k nebezpečným situacím.

5) Servis

a) Nechte Vaše elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro frézování

Dovolený počet otáček nasazeného nástroje musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektronáradí. Příslušenství, jež se otáčí rychleji než je dovoleno, se může zničit. Frézovací nástroje nebo další příslušenství musí přesně lícovat do nástrojového držáku (upínací kleštiny) Vašeho elektronáradí. Nástroje, které přesně nelícují do nástrojového držáku elektronáradí, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly. Elektronáradí veďte proti obrobku pouze zapnuté. Jinak existuje nebezpečí zpětného rázu, pokud se nasazený nástroj v obrobku vzpříčí. Nedávejte své ruce do oblasti frézování ani na frézu. Svou druhou rukou vždy držte přídavnou rukojeť. Pokud drží obě ruce frézku, nemohou se od frézy poranit.

Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Frézovací nástroj se může poškodit a vést ke zvýšeným vibracím. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak uchopte elektronáradí pouze na izolovaných plochách držadla. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronáradí a vede k úderu elektrickým proudem. Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody. Nepoužívejte žádné tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou být svírány a vést k házení. Elektronáradí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronáradí vedeno bezpečněji. Zajistěte obrobek. Obrobek pevně uchyceny upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo explodovat. Než jej odložíte, počkejte až se elektronáradí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronáradím. Nepoužívejte elektronáradí s poškozeným kabelem. Pokud se kabel během práce poškodí, pak se jej nedotýkejte a vytáhněte síťovou zástrčku. Poškozené kabely zvyšují riziko elektrického úderu.

Funkční popis

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určující použití

Stroj je určen k frézování drážek, hran, profilů a podélných otvorů při pevné opoře do dřeva, plastu a lehkých stavebních hmot a též ke kopírovacímu frézování.

Při sníženém počtu otáček a s příslušnými frézami lze opracovávat i neželezné kovy.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení elektronáradí na grafické straně.

1 Otočný knoflík pro jemné nastavení hloubky frézování 2 Stupnice jemného nastavení hloubky frézování 3 Rukojeť pravá 4 Hloubkový doraz 5 Upínací páčka pro hrubé nastavení hloubky frézování 6 Stupnice hrubého nastavení hloubky frézování 7 Otočný knoflík pro hrubé nastavení hloubky frézování 8 Stupňovitý doraz 9 Aretační tlačítko vřetene 10 Křídlový šroub vodících tyčí podélného dorazu (2x)* 11 Převlečná matice kleštinou 12 Kluzná deska 13 Ochranná manžeta 14 Základová deska 15 Rukojeť levá 16 Odjišťovací páčka

17 Nastavovací kolečko předvolby počtu otáček

18 Aretační tlačítko spínače

19 Spínač

20 Aretace odjišťovací páčky

21 Stranový klíč 24 mm*

22 Frézovací nástroj*

23 Odsávací hadice (Ø 35 mm)*

24 Odsávací adaptér*

25 Křídlový šroub odsávacího adaptéru (2x)*

26 Podélný doraz*

27 Vodící tyč podélného dorazu (2x)*

29 Křídlový šroub hrubého nastavení podélného dorazu (2x)*

30 Otočný knoflík pro jemné nastavení podélného dorazu*

31 Dorazová lišta podélného dorazu*

32 Odsávací adaptér pro podélný doraz

33 Frézovací kružítko/adapter vodícího profilu*

34 Madlo frézovacího kružítka*

35 Křídlový šroub hrubého nastavení frézovacího kružítka (2x)*

36 Křídlový šroub pro jemné nastavení frézovacího kružítka (1x)*

37 Otočný knoflík pro jemné nastavení frézovacího kružítka*

38 Středicí šroub*

39 Distanční deska (obsažena v sadě „Frézovací kružítko“)

40 Vodící profil*

41 Adaptér kopírovacího pouzdra

42 Upevňovací šroub adaptéru kopírovacího pouzdra (2x)

43 Odjišťovací páčka adaptéru kopírovacího pouzdra

44 Kopírovací pouzdro*

45 Upevňovací šroub kluzné desky (4x)

46 Středicí trn*

*Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Technická data

Horní frézka GOF 2000 CE
	Professional
Objednacić Čísló	3 601 F49 ...
Jmenovitý príkón	W 2000
Otáčky naprázdno	min-18000-21000
Předvolba počtu otáček
Konstantni elektronika
Přípojka pro odsáváníprachu
Nástrojový držák	mm8 - 12,7inch1/4 - 1/2
Zdvih frézovacího koše	mm 65
Hmotnost podleEPTA-Procedure01/2003kg 6,0
Trída ochrany	☐/II
Udaje plati pro jmenovité napěti [U] 230/240 V. Přižsich napětích a provedeni specifickych projednotlivě země se tyto Čudaj mohou lišit.
Dbejte prosím objednaciho Čísla na typovém ŠtítkuVáseho elektrónářadi. Obchodnínì označeni jejednotlivychelektrónářadi se mohou měnit.

Informace o hluku a vibracích

Naměřené hodnoty zjištěny podle EN 60745 (dřevotříska).

Hodnocená hladina hluku stroje činí typicky: hladina akustického tlaku 89 dB(A); hladina akustického výkonu 100 dB(A). Nepřesnost K = 3 dB.

Noste chrániče sluchu!

Celková hodnota vibrací (vektorový součet tří os) zjištěna podle EN 60745:

Hodnota emise vibrací a_h = 5,0 m/s², nepřesnost K = 1,5 m/s².

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronáradí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní

164 | Česky

použití elektronáradí. Pokud ovšem bude elektronáradí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací jako např.: údržba elektronáradí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

Prohlášení o shodě C

Prohlašujeme v plné naší zodpovědnosti, že v odstavci "Technická data" popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).

Technická dokumentace u: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Nasazení frézovacího nástroje (viz obr. A)

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Při nasazování a výměně frézovacího nástroje je doporučeno nosit ochranné rukavice.

Podle účelu nasazení jsou k dispozici frézovací nástroje v nejrůznějších provedeních a jakostech.

Frézovací nástroje z vysokovýkonné rychlořezné oceli jsou vhodné pro opracování měkkých materiálů, jako např. měkké dřevo a plast.

Frézovací nástroje s tvrdokovovými břity jsou zvláště vhodné pro tvrdé a abrazivní materiály, jako např. tvrdé dřevo a hliník.

Originální frézovací nástroje z rozsáhlého programu příslušenství Bosch obdržíte u svého odborného prodejce.

Nasaďte pouze bezvadné a čisté frézy.

Stlačte aretační tlačítko vřetene 9 (0) a pevně jej podržte. Pootočte případně vřeteno trochu rukou, až aretace zaskočí. Aretační tlačítko vřetene 9 ovládejte pouze za klidového stavu. Povolte převlečnou matici 11 pomocí stranového klíče 21 (otvor klíče 24 mm) otáčením proti směru hodinových ručiček (8). - Nasuňte frézovací nástroj do upínací kleštiny. Stopka frézy musí být zasunuta minimálně 20 mm do upínací kleštiny. - Otáčením ve směru hodinových ručiček pevně utáhněte převlečnou matici 11 pomocí stranového klíče 21 (otvor klíče 24 mm). Uvolněte aretační tlačítko vřetene 9. Bez namontovaného kopírovacího pouzdra nenasazujte žádné frézovací nástroje s průměrem větším než 50 mm. Tyto frézovací nástroje neprojdou skrz základovou desku. Upínací kleštinu s převlečnou maticí nikdy pevně neutahujte, pokud není namontován žádný frézovací nástroj. Jinak se může upínací kleština poškodit.

Odsávání prachu/třísek (viz obr. B)

Prach materiálů, jako jsou olovo obsahující nátěry, některé druhy dřeva, minerálů a kovů, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Cesy | 165

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte odsávání prachu. - Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

Montáž odsávacího adaptéru

Před montáží odsávacího adaptéru 24 dejte elektronářadí ovládáním odjišťovací páčky 16 do horní výchozi polohy.

Vložte odsávací adaptér 24, odsávací adaptér 24 otočte vpravo až k citelnému dorazu (bajonetový uzávěr) a upevněte jej pomocí křídlového šroubu 25.

Upozornění: U frézovacích průměrů větších než 30 mm musíte stlačením upínacích spon odstranit vložku 47 z odsávacího adaptéru 24.

Elektronářadí lze připojit přímo do zásuvky víceúčelového vysavače Bosch dálkovým spínáním. Ten se při zapnutí elektronářadí automaticky startuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Provoz

Uvedení do provozu

Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V.

Předvolba počtu otáček

Pomocí nastavovacího kolečka předvolby počtu otáček 17 můžete předvolit potřebný počet otáček i během provozu.

1-2 n í z k ý p o č e t o t á č e k

3-4 střední počet otáček

5-6 vysoký počet otáček

V tabulce zobrazené hodnoty jsou normativy. Potřebný počet otáček je závislý na materiálu a pracovních podmínkách a lze je zjistit praktickými zkouškami.

Material Prümér	frézy (mm)	Poloha nastavovaciho kolečka 17
Tvrdé dvevo(buk)	4 - 10	5 - 6
	12- 20	3 - 4
	22- 40	1 - 2
Měkké dvevo(borovice)	4 - 10	5 - 6
	12- 20	3 - 6
	22- 40	1 - 3
Dřevotřískovédesky	4 - 10	3 - 6
	12- 20	2 - 4
	22- 40	1 - 3
Plasty	4 - 15	2 - 3
	16- 40	1 - 2
Hliník	4 - 15	1 - 2
	16- 40	1

Po delší práci malými otáčkami byste měli stroj k ochlazení nechat běžet naprázdno 3 minuty při maximálních otáčkách.

Zapnutí - vypnutí

Před zapnutím nastavte hloubku frézování, viz odstavec „Nastavení hloubky frézování".

K uvedení elektronářadí do provozu stlačte spínač 19 a podržte jej stlačený.

K aretaci stlačeného spínače 19 stlačte aretační tlačítko 18.

K vypnutí elektronářadí spínač 19 uvolněte, popř. je-li aretačním tlačítkem 18 zaaretován, spínač 19 krátce stlačte a potom jej uvolněte.

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při běhu naprázdno a při zatížení téměř konstantní a zaručuje rovnoměrný pracovní výkon.

Nastavení hloubky frézování

Nastavení hloubky frézování se smí provádět jen při vypnutém elektronářadí.

Pro hrubé nastavení hloubky frézování postupujte následovně:

Posaďte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek. Otočte stupnici jemného nastavení 2 na „0“. Nastavte stupňovitý doraz 8 na nejnižší stupeň; stupňovitý doraz citelně zapadne. Povolte upínací páčku pro hrubé nastavení hloubky frézování 5 otáčením doleva tak, aby hloubkový doraz 4 volně pohyblivý dosedl na stupňovitý doraz 8. Stlačte odjišťovací páčku 16 dolů a veďte horní frézku pomalu dolů, až se fréza 22 dotkne povrchu obrobku. Odjišťovací páčku 16 opět uvolněte, aby se tato hloubka zanoření zafixovala. Otočte stupnici hrubého nastavení 6 na „0“. Nastavte požadovanou hloubku frézování otáčením otočného knoflíku hrubého nastavení hloubky frézování 7 a odečtením na stupnici 6. Dbejte na to, abyste otočnou stupnici 6 už nepřestavili. Zafixujte upínací páčku pro hrubé nastavení hloubky frézování 5 otáčením doprava a uveďte elektronářadí zpět nahoru.

Při větších hloubkách frézování byste měli vykonat více cyklů opracování, pokaždé s malým úběrem třísky. S pomocí stupňovitého dorazu 8 můžete frézovací proces rozdělit na více stupňů. K tomu nastavte požadovanou hloubku frézování s nejnižším stupněm stupňovitého dorazu a zvolte pro první opracování nejprve vyšší stupeň. Odstup stupňů lze změnit přetočením seřizovacích šroubů.

Po zkušebním frézovacím cyklu můžete otáčením otočného knoflíku 1 přesně nastavit hloubku frézování na požadovaný rozměr; pro zvětšení hloubky frézování otáčejte ve směru hodinových ručiček, pro zmenšení hloubky frézování otáčejte proti směru hodinových ručiček. Stupnice 2 přitom slouží k orientaci. Jedno otočení odpovídá dráze přestavení o 2,0 mm, dílčí rysky na horním okraji stupnice 2 odpovídají změně dráhy přestavení o 0,1 mm. Maximální dráha přestavení činí ±8 mm.

Příklad: Požadovaná hloubka frézování má být 10,0 mm, zkušební frézování ukázalo hloubku 9,6 mm.

Nadzdvihněte horní frézku a položte např. nějaké odpadové dřevo pod kluznou desku 12 tak, aby se fréza 22 při spuštění nedotýkala obrobku. Stlačte odjišťovací páčku 16 dolů a veďte horní frézku pomalu dolů, až hloubkový doraz 4 dosedne na stupňovitý doraz 8. Otočte stupnici 2 na „0“ a otáčením doleva povolte upínací páčku pro hrubé nastavení hloubky frézování 5. Otočte otočný knoflík o 0,4 mm / 4 dílčí rysky (rozdíl požadované a stávající hodnoty) ve směru hodinových ručiček a otáčením doprava zafixujte upínací páčku pro hrubé nastavení hloubky frézování 5. Zkontrolujte zvolenou hloubku dalším zkušebním frézováním.

Pracovní pokyny

Proces frézování musí být vždy proveden proti směru otáčení frézovacího nástroje 22 (nesousledně). Při frézování ve směru otáčení (sousledně) se vám může elektronářadí vytrhnout z ruky.

- Nastavte požadovanou hloubku frézování, viz odstavec "Nastavení hloubky frézování". - Položte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek a elektronářadí zapněte. Stlačte odjišťovací páčku 16 dolů a veďte horní frézku pomalu dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páčku 16 opět uvolněte, aby se tato hloubka zanoření zafixovala. Proveďte proces frézování rovnoměrným posuvem. - Po ukončení procesu frézování uveďte horní frézku zpět do nejvyšší polohy. - Elektronářadí vypněte.

Frézování hran nebo tvarů

Při frézování hran nebo tvarů bez podélného dorazu musí být frézovací nástroj vybaven vodícím čepem nebo kuličkovým ložiskem.

• Přiložte zapnuté elektronářadí z boku na obrobek až vodící čep nebo kuličkové ložisko frézovacího nástroje přiléhá na opracovávanou hranu obrobku. - Elektronářadí veďte oběma rukama podél hrany obrobku. Dbejte přitom na přiložení ve správném úhlu. Příliš silný přítlak může hranu obrobku poškodit.

Frézování s podélným dorazem (viz obr. E)

Zastrčte podélný doraz 26 s vodícími tyčemi 27 do základové desky 14 a pevně jej utáhněte pomocí křídlových šroubů 10 podle potřebného rozměru. Křídlovými šrouby 28 a 29 můžete podélný doraz dodatečně délkově seřídit.

Pomocí otočného knoflíku 30 můžete po uvolnění obou křídlových šroubů 28 délku jemně nastavit. Jedno otočení přitom odpovídá přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 30 odpovídá změně dráhy přestavení o 0,1 mm.

Prostřednictvím dorazové lišty 31 můžete změnit účinnou dosedací plochu podélného dorazu.

Zapnuté elektronářadí veďte s rovnoměrným posuvem a bočním tlakem na podélný doraz podél hrany obrobku.

Při frézování s podélným dorazem 26 by se mělo provádět odsávání prachu/třísek přes speciální odsávací adaptér 32. Odsávací adaptér 24 může zůstat namontován.

Frézování frézovacím kružítkem (viz obr. F)

Pro kruhové frézovací práce můžete použít frézovací kružítko/adaptér vodícího profilu 33. Frézovací kružítko namontujte jak ukázáno na obrázku.

Středicí šroub 38 našroubujte do závitu ve frézovacím kružítku. Hrot šroubu nasaďte do středu frézovaného kruhového oblouku, dbejte přitom na to, aby se hrot šroubu zapíchl do povrchu obrobku.

Posunutím frézovacího kružítka nahrubo nastavte požadovaný poloměr a křídlové šrouby 35 a 36 pevně utáhněte.

Pomocí otočného knoflíku 37 můžete po uvolnění křídlového šroubu 36 délku jemně nastavit. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 37 odpovídá změně dráhy přestavení o 0,1 mm.

Zapnuté elektronářadí veďte pomocí pravé rukojeti 1 a madla frézovacího kružítka 34 přes obrobek.

Frézování s vodicím profilem (viz obrázek G)

S pomocí vodicího profilu 40 můžete provádět přimočaré probíhající pracovní procesy.

K vyrovnání výškového rozdílu musíte namontovat distanční desku 39.

Frézovací kružítko/adaptér vodicího profilu 33 namontujte, jak je ukázáno na obrázku.

Vodicí profil 40 upevněte pomocí vhodných upínacích přípravků, např. šroubových svěrek, na obrobek. Elektronářadí s namontovaným adaptérem vodicího profilu 33 posaďte na vodicí profil.

Frézování s kopírovacím pouzdrem (viz obr. H-L)

S pomocí kopírovacího pouzdra 44 můžete přenášet na obrobek obrysy z předloh, popř. šablon.

Pro použití kopírovacího pouzdra 44 musí být nejprve nasazen adaptér kopírovacího pouzdra 41 do kluzné desky 12.

Adaptér kopírovacího pouzdra 41 posaďte seshora na kluznou desku 12 a pevně jej přišroubujte pomocí 2 upevňovacích šroubů 42. Dbejte na to, aby byla odjišťovací páčka adaptéru kopírovacího pouzdra 43 volně pohyblivá.

Podle tloušťky šablony či předlohy vyberte vhodné kopírovací pouzdro. Kvůli přesahující výšce kopírovacího pouzdra musí mít šablona minimální tloušťku 8 mm.

Zatlačte odjišťovací páčku 43 a vložte kopírovací pouzdro 44 zespodu do adaptéru kopírovacího pouzdra 41. Kódovací výstupky přitom musí citelně zapadnout do vybrání kopírovacího pouzdra.

Průměr frézovacího nástroje zvolte menší než je vnitřní průměr kopírovacího pouzdra.

Tím, že vzdálenost středu frézování a okraje kopírovacího pouzdra je vždy stejná, mohou být kopírovací pouzdro a kluzná deska, je-li to nutné, vůči sobě vystředěny.

Stlačte odjišťovací páčku 16 dolů a veďte horní frézku až na doraz ve směru základní desky 14. Odjišťovací páčku 16 opět uvolněte, aby se tato hloubka zanoření zafixovala.

Povolte upevňovací šrouby 45 o cca 2-3 otáčky tak, aby byla kluzná deska 12 volně pohyblivá. - Vsadte středicí trn 46 do nástrojového držáku, jak je ukázáno na obrázku. Rukou utáhněte převlečnou matici tak, aby středicí trn byl ještě volně pohyblivý. Srovnejte vůči sobě středicí trn 46 a kopírovací pouzdro 44 lehkým posunem kluzné desky 12. Upevňovací šrouby 45 utáhněte. - Středicí trn 46 odstraňte z nástrojového držáku. - Stlačte odjišťovací páčku 16 a veďte horní frézku do nejvyšší polohy.

K frézování s kopírovacím pouzdrem 44 postupujte následovně:

Zapnuté elektronářadí s kopírovacím pouzdrem přiložte na šablonu. Stlačte odjišťovací páčku 16 dolů a veďte horní frézku pomalu dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páčku 16 opět uvolněte, aby se tato hloubka zanoření zafixovala. Veďte elektronářadí přesahujícím kopírovacím pouzdrem bočním tlakem podél šablony.

Práce s frézovacím stolem (příslušenství)

Stroj GOF 2000 CE je kompatibilní s několika frézovacími stoly nabízenými na trhu s příslušenstvím. Pro zajištění bezpečné montáže a určujícího použití stroje GOF 2000 CE s frézovacím stolem je nezbytné, abyste:

• zajistili, aby zvolený frézovací stůl byl kompatibilní s GOF 2000 CE (k tomu dbejte údajů výrobce frézovacího stolu) - uposlechli upozornění výrobce frézovacího stolu k instalaci a k obsluze - uposlechli všech bezpečnostních upozornění výrobce frézovacího stolu a všech bezpečnostních upozornění v tomto návodu k provozu stroje GOF 2000 CE.

Firma Bosch neručí za úrazy a věcné škody, jež mohou vzniknout nesprávným použitím stroje GOF 2000 CE s frézovacím stolem.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Při extrémních podmínkách nasazení se může při opracování kovu uvnitř elektronářadí usazovat vodivý prach. Ochranná izolace elektronářadí může být omezena. V takových případech se doporučuje použití stacionárního odsávacího zařízení, časté vyfukování větracích otvorů a předřazení proudového chrániče (FI).

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

Zpracování odpadu

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých

elektrických a elektronických zařízeních a jejím prosazení v

národních zákonech musí být neupotřebitelné elektronářadí rozebráno, shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobku a příslušenství.

Česká republika

Robert Bosch odbytová s.r.o.

1) Bezpečnost na pracovišti

a) Pracoviště vždy udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené prostory pracoviště mohou mít za následek pracovní úrazy. b) Tímto nářadím nepracujte v prostředí ohroženém výbuchem, v kterém se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Ruční elektrické nářadí vytváří jiskry, které by mohly prach nebo páry zapálit. c) Nedovolte dětem a jiným nepovolaným osobám, aby se po čas používání ručního elektrického nářadí zdržovaly v blízkosti pracoviště. Při odvedení pozornosti ze strany jiné osoby můžete ztratit kontrolu nad nářadím.

2) Elektrická bezpečnost

4) Starostlivé používání ručního elektrického nářadí a manipulace s ním

Bezpečnostní pokyny pro frézování

Číslování jednotlivých komponentů se vztahuje k vyobrazení elektrického nářadí na grafické straně tohoto návodu k používání.

1 Otočný gombík na jemné nastavenie frézovacej hĺbky 2 Stupnica na jemné nastavenie frézovacej hĺbky 3 Rukoväť vpravo 4 Hĺbkový doraz 5 Upínacia páčka na hrubé nastavenie frézovacej hĺbky 6 Stupnica hrubého nastavenia frézovacej hĺbky 7 Otočný gombík na hrubé nastavenie frézovacej hĺbky 8 Stupňový doraz 9 Aretačné tlačidlo vretena 10 Krídlová skrutka pre vodiace tyče paralelného dorazu (2x)* 11 Presuvná matica s upínacou klieštinou 12 Klzná doska 13 Ochranná manžeta 14 Základná doska

15 Rukoväť vľavo 16 Uvoľňovacia páčka 17 Nastavovacie koliesko predvoľby počtu otáčok 18 Aretačné tlačidlo vypínača 19 Vypínač 20 Aretácia pre uvoľňovaciu páčku 21 Vidlicový kľúč veľkosti 24 mm* 22 Frézovací nástroj 23 Odsávacia hadica (Ø 35 mm) 24 Odsávací adaptér 25 Krídlová skrutka pre odsávací adaptér (2x) 26 Paralelný doraz (zarážka rovnobežnosti) 27 Vodiaca tyč pre paralelný doraz (2x) 28 Krídlová skrutka na jemné nastavenie paralelného dorazu (2x) 29 Krídlová skrutka na hrubé nastavenie paralelného dorazu (2x) 30 Otočný gombík na jemné nastavenie paralelného dorazu 31 Dorazová lišta pre paralelný doraz 32 Odsávací adaptér pre paralelný doraz 33 Frézovacie kružidlo/adaptér vodiacej lišty 34 Rukoväť pre frézovacie kružidlo 35 Krídlová skrutka na hrubé nastavenie frézovacieho kružidla (2x) 36 Krídlová skrutka na jemné nastavenie frézovacieho kružidla (1x) 37 Otočný gombík na jemné nastavenie frézovacieho kružidla 38 Centrovacia skrutka 39 Distančná platnička (súčasť súpravy, Frézovacie kružidlo) 40 Vodiaca lišta 41 Adaptér kopírovacej objímky 42 Upevňovacia skrutka pre adaptér kopírovacej objímky (2x) 43 Uvoľňovacia páčka pre kopírovaciu objímku 44 Kopírovacia objímka 45 Upevňovacia skrutka pre klznú dosku (4x) 46 Centrovací trn* *Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu.

174 | Slovensky

Technické údaje

Horná fréza GOF 2000 CE
	Professional
Vecné Čísló	3 601 F49 ...
Menovitý príkon	W 2000
Počet vol'noběžných obrátok	min-1	8000 - 21000
Predvol'ba počtu obrátok
Konstantná elektronika
Prípojka pre odsávanie prachu
Skl'učovadlo	mm palce
Zdvih frézovacieho koša	mm 65
Hmotnost' podl'a EPTA-Procedure 01/2003	kg 6,0

Trieda ochrany

回/II

Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 89 dB(A); Hodnota hladiny akustického tlaku 100 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov troch smerov) zistené podľa normy EN 60745: Hodnota emisie vibrácií a_h = 5,0 m/s², nepresnosť merania K = 1,5 m/s²

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na

Montáž odsávacieho adaptéra

Na zapnutie ručného elektrického náradia stlačte vypínač 19 a držte ho stlačený.

Na aretaci stlačeného vypínače 19 stlačte aretační tlačítko 18.

Pokud chcete ruční elektrické nářadí vypnout, uvolněte vypínač 19 a v takovém případě, pokud je zaaretovaný aretačním tlačítkem 18, stlačte vypínač 19 na okamžik a poté ho znovu uvolněte.

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při volnoběhu a při zatížení na přibližně stejné úrovni, a tím zajišťuje rovnoměrný pracovní výkon nářadí.

Nastavení frézovací hloubky

Zatáhněte za uvolňovací páčku 43 a vložte kopírovací objímku 44 zdola do adaptéru kopírovací objímky 41. Kódovací výstupky musí přitom slyšitelně zaskočit do výřezů kopírovací objímky.
