MANUAL DE UTILIZADOR GOF 2000 CE BOSCH

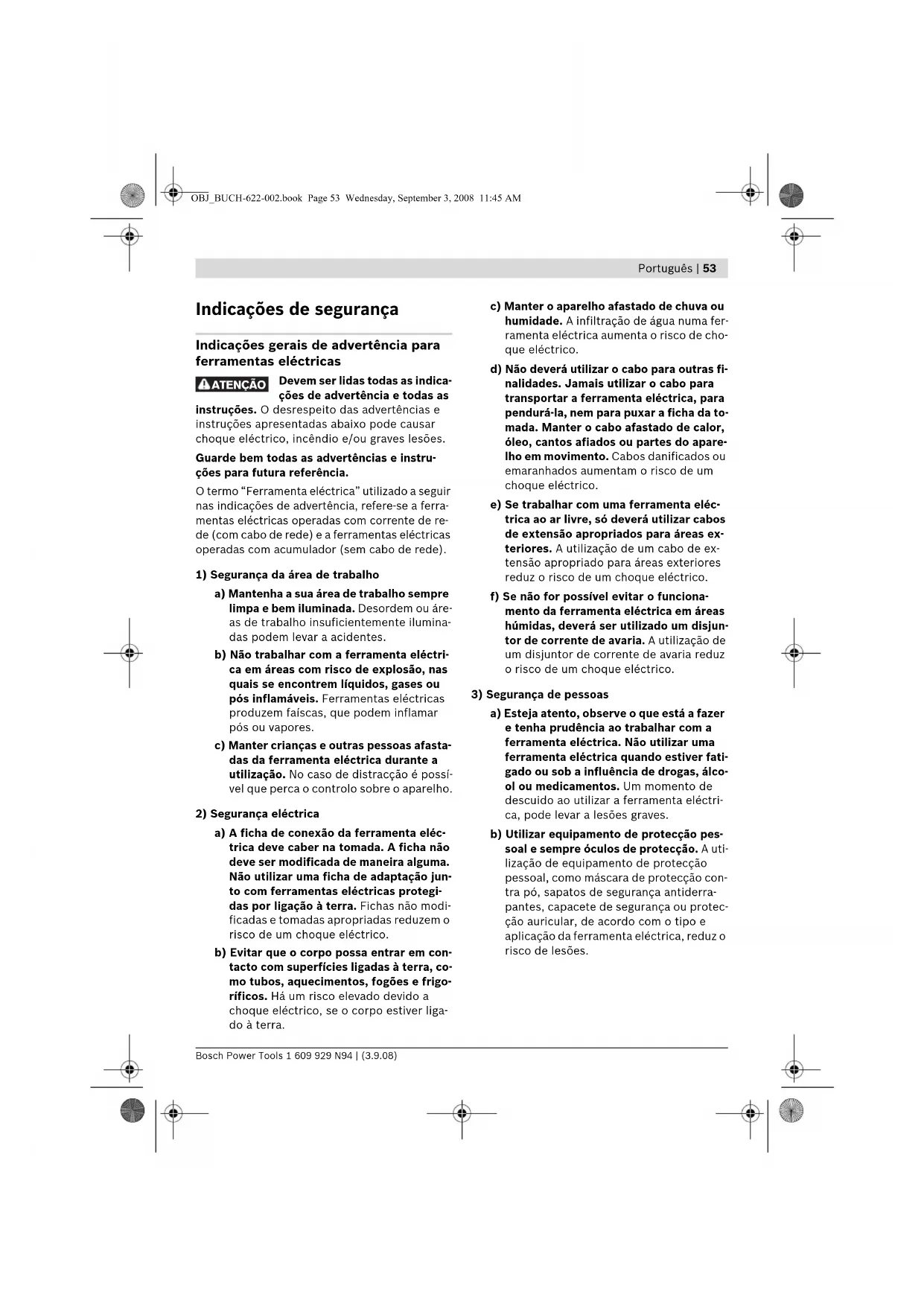

Indicações de segurança Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indica- ções de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instru- ções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferra- mentas eléctricas operadas com corrente de re- de (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áre- as de trabalho insuficientemente ilumina- das podem levar a acidentes. b) Não trabalhar com a ferramenta eléctri- ca em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afasta- das da ferramenta eléctrica durante a utilização. No caso de distracção é possí- vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc- trica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação jun- to com ferramentas eléctricas protegi- das por ligação à terra. Fichas não modi- ficadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em con- tacto com superfícies ligadas à terra, co- mo tubos, aquecimentos, fogões e frigo- ríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver liga- do à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa fer- ramenta eléctrica aumenta o risco de cho- que eléctrico. d) Não deverá utilizar o cabo para outras fi- nalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da to- mada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do apare- lho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléc- trica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas ex- teriores. A utilização de um cabo de ex- tensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funciona- mento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjun- tor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álco- ol ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctri- ca, pode levar a lesões graves. b) Utilizar equipamento de protecção pes- soal e sempre óculos de protecção. A uti- lização de equipamento de protecção pessoal, como máscara de protecção con- tra pó, sapatos de segurança antiderra- pantes, capacete de segurança ou protec- ção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. ATENÇÃO OBJ_BUCH-622-002.book Page 53 Wednesday, September 3, 2008 11:45 AM54 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferra- menta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interrup- tor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimen- tação de rede enquanto estiver ligado, po- derão ocorrer acidentes. d) Remover ferramentas de ajuste ou cha- ves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil con- trolar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos lon- gos ou jóias podem ser agarrados por pe- ças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados cor- rectamente. A utilização de uma aspira- ção de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

mentas eléctricas a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro tra- balhar com a ferramenta eléctrica apro- priada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma fer- ramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu- rança evita o arranque involuntário da fer- ramenta eléctrica. d) Guardar ferramentas eléctricas não utili- zadas fora do alcance de crianças. Não permita que pessoas que não estejam fa- miliarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são pe- rigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuida- do. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam re- paradas antes da utilização. Muitos aci- dentes têm como causa, a manutenção in- suficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidado- samente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facili- dade. g) Utilizar a ferramenta eléctrica, acessóri- os, ferramentas de aplicação, etc. con- forme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situa- ções perigosas.

a) Só permita que o seu aparelho seja repa- rado por pessoal especializado e qualifi- cado e só com peças de reposição origi- nais. Desta forma é assegurado o funcionamento seguro do aparelho. OBJ_BUCH-622-002.book Page 54 Wednesday, September 3, 2008 11:45 AMPortuguês | 55 Bosch Power Tools 1 609 929 N94 | (3.9.08) Indicações de segurança para fresas f O número de rotação admissível da ferra- menta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação in- dicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, po- dem ser destruídos. f As ferramentas de fresagem ou outros aces- sórios devem encaixar perfeitamente na ad- missão da ferramenta (pinça de aperto) da sua ferramenta eléctrica. Ferramentas de trabalho, que não couberem exactamente na admissão da ferramenta da ferramenta eléc- trica, giram irregularmente, vibram fortemen- te e podem levar à perda de controlo. f Só conduzir a ferramenta eléctrica no senti- do da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contra- golpe, se a ferramenta de aplicação se en- ganchar na peça a ser trabalhada. f As suas mãos não devem entrar na área de fresagem nem em contacto com a fresa. Se- gurar o punho adicionao com a sua outra mão. Se ambas as mãos estiverem a segurar a fresa, não poderão ser feridas pela fresado- ra. f Jamais fresar objectos metálicos, nem pre- gos e parafusos. A ferramenta de fresagem pode ser danificada e provocar elevadas vi- brações. f Ao executar trabalhos durante os quais pos- sam ser atingidos cabos eléctricos ou o pró- prio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isola- das do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferra- menta eléctrica sob tensão e levar a um cho- que eléctrico. f Utilizar detectores apropriados, para en- contrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num ca- no de água provoca danos materiais. f Não utilizar fresas embotadas nem danifica- das. Fresas embotadas ou danificadas cau- sam elevada fricção, podem emperrar e levar a desequilíbrio. f Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aper- to ou com torno de bancada está mais firme do que segurada com a mão. f Manter o seu local de trabalho limpo. Mistu- ras de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Espere a ferramenta eléctrica parar com- pletamente, antes de depositá-la. A ferra- menta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctri- ca. f Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danifi- cado nem puxar a ficha da tomada, se o ca- bo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico. Descrição de funções Devem ser lidas todas as indica- ções de advertência e todas as ins- truções. O desrespeito das adver- tências e instruções apresentadas abaixo pode causar choque eléctri- co, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresenta- ção do aparelho, e deixar esta página aberta en- quanto estiver lendo a instrução de serviço. OBJ_BUCH-622-002.book Page 55 Wednesday, September 3, 2008 11:45 AM56 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools Utilização conforme as disposições O aparelho é destinado para fresar ranhuras, arestas, perfís e orifícios oblongos, assim como para fresagem por cópia, sobre uma base firme, em madeira, plásticos e materiais leves de cons- trução. Com velocidade reduzida e com as respectivas fresas, é também possível processar metais não-ferrosos. Componentes ilustrados A numeração dos componentes ilustrados refe- re-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Botão giratório para ajuste fino da profundi- dade de fresagem 2 Escala para ajuste da profundidade de fresa- gem 3 Punho direito 4 Esbarro de profundidade 5 Alavanca de aperto para ajuste aproximado da profundidade de fresagem 6 Escala para o ajuste aproximado da profun- didade de fresagem 7 Botão giratório para ajuste aproximado da profundidade de fresagem 8 Limitador escalonado 9 Tecla de bloqueio do veio 10 Parafuso de orelhas para as barras de guia do limitador paralelo (2x)* 11 Porca de capa com pinça de aperto 12 Placa deslizante 13 Guarnição protectora 14 Placa de base 15 Punho esquerdo 16 Alavanca de destravamento 17 Roda de ajuste para pré-selecção do número de rotação 18 Tecla de fixação para o interruptor de ligar- desligar 19 Interruptor de ligar-desligar 20 Travamento da alavanca de desbloqueio 21 Chave de forqueta; tamanho 24 mm* 22 Ferramenta de fresagem* 23 Mangueira de aspiração (Ø 35 mm)* 24 Adaptador de aspiração* 25 Parafuso de orelhas para o adaptador de as- piração (2x)* 26 Limitador paralelo* 27 Barra de guia para o limitador paralelo (2x)* 28 Parafuso de orelhas para o ajuste fino do li- mitador paralelo (2x)* 29 Parafuso de orelhas para o ajuste aproxima- do do limitador paralelo (2x)* 30 Botão giratório para o ajuste fino do limita- dor paralelo* 31 Limitador do limitador paralelo* 32 Adaptador de aspiração para limitador paralelo 33 Compasso/adaptador do carril de guia* 34 Punho para o compasso de fresagem* 35 Parafuso de orelhas para o ajuste aproxima- do do compasso de fresagem (2x)* 36 Parafuso de orelhas para o ajuste fino do compasso de fresagem (1x)* 37 Botão giratório para o ajuste fino do com- passo de fresagem* 38 Parafuso de centragem* 39 Placa distanciadora (Contido no conjunto “Compasso de fresagem”)* 40 Carril de guia* 41 Adaptador da manga copiadora 42 Parafuso de fixação para o adaptador da manga copiadora (2x) 43 Alavanca de destravamento para o adapta- dor da manga copiadora 44 Manga copiadora* 45 Parafuso de fixação para a placa de deslize (4x) 46 Punção de centragem* *Acessórios apresentados ou descritos não perten- cem ao volume de fornecimento. OBJ_BUCH-622-002.book Page 56 Wednesday, September 3, 2008 11:45 AMPortuguês | 57 Bosch Power Tools 1 609 929 N94 | (3.9.08) Dados técnicos Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745 (Placas de aglomerado). O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústica 100 dB(A). Incerteza K=3 dB. Usar protecção auricular! Valores totais de vibração (soma dos vectores de três direcções) determinados conforme EN 60745: valor de emissão de vibrações a

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um pro- cesso de medição normalizado pela norma EN 60745 e pode ser utilizado para a compara- ção de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as apli- cações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode au- mentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibra- ções, também deveriam ser considerados os pe- ríodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto po- de reduzir a carga de vibrações durante o com- pleto período de trabalho. Além disso também deverão ser estipuladas me- didas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de fer- ramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilida- de que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até

Tupia GOF 2000 CE Professional N° do produto 3 601 F49 ... Potência nominal consumida W 2000 N° de rotações em ponto morto min

– 21000 Pré-selecção do número de rotação

Conexão para a as- piração de pó

Fixação da ferra- menta

Curso do cesto de fresar mm 65 Peso conforme EPTA-Procedure 01/2003 kg 6,0 Classe de protec- ção /II As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de caracterís- ticas da sua ferramenta eléctrica. A designação comer- cial das ferramentas eléctricas individuais pode variar. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 57 Wednesday, September 3, 2008 11:45 AM58 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools Montagem Introduzir a ferramenta de fresagem (veja figura A) f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da to- mada. f É recomendável usar luvas protectoras para introduzir e para substituir ferramentas de fresagem. Dependendo da aplicação, estão disponíveis ferramentas de fresagem de diversos modelos e qualidades. Ferramentas de fresagem de aço de corte rápi- do de alta potência são apropriadas para pro- cessar materiais macios, como por exemplo ma- deira macia e plásticos. Ferramentas de fresagem com lâminas de me- tal duro são especialmente apropriadas para materiais duros e abrasivos, como por exemplo madeira de lei e alumínio. Ferramentas de fresagem originais do vasto pro- grama de acessórios Bosch podem ser adquiri- das através do seu revendedor especializado. Só utilizar fresas limpas e em perfeitas condi- ções. – Premir a tecla de bloqueio do veio 9 (n) e mantê-la premida. Se necessário deverá girar o veio um pouco com a mão, até o travamen- to engatar. Só accionar a tecla de travamento do veio 9 quando estiver parado. – Soltar a porca de capa 11 com a chave de for- queta 21 (tamanho 24 mm), girando no sen- tido contrário dos ponteiros do relógio (o). – Introduzir a ferramenta de fresagem na pinça de aperto. A haste da fresa deve ser introdu- zida, no mínimo 20 mm, na pinça de aperto. – Puxar a porca de capa 11 com a chave de for- queta 21 (tamanho 24 mm), girando no sen- tido dos ponteiros do relógio. Soltar a tecla de travamento do veio 9. f Não inserir uma ferramenta de fresagem com um diâmetro superior a 50 mm se a manga copiadora não estiver montada. Es- tas ferramentas de fresagem não passam pe- la placa de base. f Não atarraxar a pinça de aperto com a por- ca de capa se não houver uma ferramenta de fresagem inserida. Caso contrário é pos- sível que a pinça de aperto seja danificada. Aspiração de pó/de aparas (veja figura B) f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madei- ra, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós po- de provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carva- lho e faia são considerados como sendo can- cerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de pro- tecção respiratória com filtro da classe P2. Observe as directivas para os materiais a se- rem trabalhados, vigentes no seu país. Montar o adaptador de aspiração Antes de montar o adaptador de aspiração 24 deverá colocar a ferramenta eléctrica na posi- ção inicial superior accionando a alavanca de desbloqueio 16. Introduzir o adaptador de aspiração 24, girar o adaptador de aspiração 24 completamente para a direita (fecho de baioneta) e fixá-lo com o pa- rafuso de orelhas 25. OBJ_BUCH-622-002.book Page 58 Wednesday, September 3, 2008 11:45 AMPortuguês | 59 Bosch Power Tools 1 609 929 N94 | (3.9.08) Nota: Para diâme- tros de fresagem su- periores a 30 mm deverá remover a pe- ça de inserção 47 premindo a braça- deira tensora para fora do adaptador de aspiração 24. Conectar a aspiração de pó Colocar uma mangueira de aspiração (Ø 35 mm) 23 (acessório) no adaptador de aspi- ração montado. Conectar a mangueira de aspi- ração 23 a um aspirador de pó (acessório). A ferramenta eléctrica pode ser conectada di- rectamente à tomada de um aspirador universal Bosch com dispositivo automático de ligação à distância. O aspirador é ligado automaticamen- te, assim que a ferramenta eléctrica for ligada. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerí- geno ou seco. Funcionamento Colocação em funcionamento f Observar a tensão de rede! A tensão da fon- te de corrente deve coincidir com a indica- da na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Pré-seleccionar o número de rotações Com a roda de pré-selecção do número de rota- ções 17 é possível pré-seleccionar o número de rotações necessário durante o funcionamento. 1 – 2 baixo número de rotações 3 – 4 médio número de rotações 5 – 6 alto número de rotações Os valores apresentados na tabela são valores aproximativos. O n° de rotações necessário de- pende do material e das condições de trabalho e pode ser verificado através de ensaios práti- cos. Após prolongado trabalho com baixo n° de rota- ções, deveria permitir que a ferramenta eléctri- ca funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefe- cer. Ligar e desligar Ajustar a profundidade de fresagem antes de li- gar-desligar o aparelho, veja secção “Ajustar a profundidade de fresagem”. Para a colocação em funcionamento da ferra- menta eléctrica deverá pressionar o interruptor de ligar-desligar 19 e manter pressionado. Para fixar o interruptor de ligar-desligar 19 de- verá premir a tecla de fixação 18. Para desligar a ferramenta eléctrica, deverá sol- tar o interruptor de ligar-desligar 19 ou se esti- ver travado com a tecla de fixação 18, deverá pressionar o interruptor de ligar-desligar 19 por instantes e em seguida soltar novamente.

Material Diâmetro de fresa- gem (mm) Posição da roda de ajuste 17 Madeira de lei (Faia) 4–10 12 – 20 22 – 40 5–6 3–4 1–2 Madeira branda (Pinheiro) 4–10 12 – 20 22 – 40 5–6 3–6 1–3 Placas de aglomera- do de madeira 4–10 12 – 20 22 – 40 3–6 2–4 1–3 Plásticos 4–15 16 – 40 2–3 1–2 Alumínio 4–15 16 – 40 1–2

OBJ_BUCH-622-002.book Page 59 Wednesday, September 3, 2008 11:45 AM60 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools Constant-electronic A Constant-Electronic mantém o número de ro- tações durante a marcha em vazio e sob carga quase que constante e assegura um desempe- nho de trabalho uniforme. Ajustar a profundidade de fresagem f O ajuste da profundidade de fresagem só deve ser realizado com a ferramenta eléctri- ca desligada. Para o ajuste aproximado, proceda da seguinte maneira: – Posicionar a ferramenta eléctrica, com a fer- ramenta de fresagem montada, sobre a peça a ser trabalhada. – Girar a escala do ajuste fino 2 para “0”. – Ajustar o limitador escalonado 8 no nível mais baixo; o limitador escalonado engata perceptivelmente. – Soltar a alavanca de aperto para o ajuste aproximado da profundidade de fresagem 5 girando para a esquerda, de modo que o limi- tador de profundidade 4 possa ser movimen- tado livremente esteja apoiado sobre o limi- tador escalonado 8. – Premir a alavanca de destravamento 16 para baixo e conduzir a tupia lentamente para bai- xo, até a fresa 22 entrar em contacto com a superfície da peça a ser trabalhada. Soltar novamente a alavanca de destravamento 16, para fixar a profundidade de imersão. – Girar a escala para o ajuste aproximado 6 pa- ra “0”. – Ajustar a profundidade de fresagem deseja- da girando o botão giratório do ajuste aproxi- mado da profundidade de fresagem 7 e lendo a escala 6. Observe que a escala giratória 6 não seja mais pré-ajustada. – Fixar a alavanca de aperto para o ajuste apro- ximado da profundidade de fresagem 5 gi- rando-a para a direita e conduzir a ferramen- ta eléctrica de volta para cima. Para maiores profundidades de fresagem é re- comendável realizar várias etapas de trabalho, cada uma com reduzido desbaste de material. Com o limitador escalonado 8 é possível dividir o processo de fresagem em várias etapas. Para tal, deverá ajustar a profundidade de fresagem desejada no nível mais baixo do limitador de ní- veis e seleccionar níveis mais altos para as pri- meiras etapas de trabalho. A distância entre os níveis pode ser alterada girando os parafusos de ajuste. Após uma fresagem de teste, poderá ajustar a profundidade de fresagem na medida desejada girando o botão giratório 1; girar no sentido dos ponteiros do relógio para aumentar a profundi- dade de fresagem; girar no sentido contrário dos ponteiros do relógio para reduzir a profun- didade de fresagem. A escala 2 serve como ori- entação. Uma volta corresponde a um caminho de ajuste de 2,0 mm, um dos 4 traços de gradu- ação no canto superior da escala 2 corresponde a uma alteração do caminho de ajuste de 0,1 mm. O máximo caminho de ajuste é de ± 8mm. Exemplo: A profundidade de fresagem desejada deve ter 10,0 mm; a fresagem de teste resultou uma profundidade de fresagem de 9,6 mm. – levantar a tupia e colocar alguns pedaços de madeira sob a placa corrediça 12, de modo que a fresa 22, ao abaixar, não entre em con- tacto com a peça ser trabalhada. Premir a alavanca de destravamento 16 para baixo e conduzir a tupia lentamente para baixo, até o limitador de profundidade 4 estar sobre o li- mitador escalonado 8. – Girar a escala 2 para “0” e soltar a alavanca de aperto do ajuste aproximado da profundi- dade de fresagem 5 girando para a esquerda. – Girar o botão giratório 7 0,4 mm/4 divisões da escala (diferença entre o valor nominal e o valor real) no sentido dos ponteiros do re- lógio e fixar a alavanca de aperto para o ajus- te aproximado da profundidade de fresagem 5 girando para a direita. – Controlar a profundidade de fresagem selec- cionada através de um outro processo de fre- sagem. OBJ_BUCH-622-002.book Page 60 Wednesday, September 3, 2008 11:45 AMPortuguês | 61 Bosch Power Tools 1 609 929 N94 | (3.9.08) Indicações de trabalho f Proteger as fresas contra golpes e panca- das. Sentido de fresagem e processo de fresagem (veja figura C) f O processo de fresagem deve sempre ser realizado no sentido contrário da rotação da ferramenta de fresagem 22 (Anti-rota- ção). Ao fresar no sentido de rotação (sin- cronismo), é possível que a ferramenta eléctrica seja arrancada das mãos do opera- dor. – Ajustar a profundidade de fresagem deseja- da, veja secção “Ajustar a profundidade de fre- sagem”. – Posicionar a ferramenta eléctrica, com a fer- ramenta de fresagem montada, sobre a peça a ser trabalhada e ligar a ferramenta eléctri- ca. – Premir a alavanca de destravamento 16 para baixo e conduzir a tupia lentamente para bai- xo, até a fresa alcançar a profundidade de fresagem. Soltar novamente a alavanca de destravamento 16, para fixar a profundidade de imersão. – Realizar o processo de fresagem com avanço uniforme. – Após terminar o processo de fresagem, deve- rá conduzir a tupia de volta para a posição mais alta. – Desligar a ferramenta eléctrica. Fresar com limitador auxiliar (veja figura D) Para processar grandes peças, como por exem- plo ao fresar ranhuras, é possível fixar uma tá- bua ou uma ripa à peça a ser trabalhada, e con- duzir a tupia ao longo do limitador auxiliar. Conduzir a tupia ao longo do limitador auxiliar, do lado plano da placa corrediça. Fresar arestas ou formas Ao fresar arestas ou formas sem limitador para- lelo, é necessário que a ferramenta de fresagem esteja equipada com um espigão de guia ou com um rolamento de esferas. – Conduzir a ferramenta eléctrica ligada, pelo lado, em direcção da peça a ser trabalhada, até o espigão de guia ou o rolamento de es- feras da ferramenta de fresagem entrar em contacto com o canto da peça a ser trabalha- da. – Conduzir a ferramenta eléctrica, com ambas as mãos, ao longo do canto da peça a ser tra- balhada. Observe que o aparelho esteja posi- cionado rectangularmente. Uma pressão muito alta pode danificar o canto da peça a ser trabalhada. Fresar com limitador paralelo (veja figura E) Introduzir o limitador paralelo 26, com as barras de guia 27, na placa de base 14 e atarraxá-lo com os parafusos de orelhas 10, de acordo com a medida necessária. Com os parafusos de ore- lhas 28 e 29 é possível ajustar longitudinalmen- te o limitador paralelo. O ajuste fino longitudinal pode ser efectuado com o botão giratório 30 após soltar ambos os parafusos de orelhas 28. Uma volta corresponde a uma faixa de ajuste de 2,0 mm, um dos traços de graduação do botão giratório 30 correspon- de a uma alteração da faixa de ajuste de 0,1 mm. Com o limitador 31 é possível alterar a efectiva superfície de contacto do limitador paralelo. Conduzir a ferramenta eléctrica ligada com avanço uniforme e pressão lateral, sobre o es- barro paralelo, ao longo do canto da peça a ser trabalhada. Ao fresar com o limitador paralelo 26 a aspira- ção de pó-/de aparas deveria ser realizada atra- vés de um adaptador de aspiração 32 especial. O adaptador de aspiração 24 pode permanecer montado. Fresar com o compasso de fresagem (veja figura F) O compasso de fresagem/adaptador do carril de guia 33 pode ser utilizado para trabalhos de fre- sagem circulares. Montar o compasso de fresa- gem como indicado na figura. OBJ_BUCH-622-002.book Page 61 Wednesday, September 3, 2008 11:45 AM62 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools Aparafusar o parafuso de centragem 38 na rosca do compasso de fresagem. Introduzir a ponta do parafuso no centro do arco circular a ser fresa- do, e tomar atenção para que a ponta do parafu- so não engate na superfície do material. Ajustar aproximadamente o raio desejado, des- locando o compasso de fresagem e atarraxando os pa-rafusos de orelhas 35 e 36. O ajuste fino longitudinal pode ser efectuado com o botão giratório 37 após soltar os parafu- sos de orelhas 36. Uma volta corresponde a uma faixa de ajuste de 2,0 mm, um dos traços de gra- duação do botão giratório 37 corresponde a uma alteração da faixa de ajuste de 0,1 mm. Conduzir a ferramenta eléctrica ligada, com o punho direito 1 e com o punho para o compasso de fresagem 34, sobre a peça a ser trabalhada. Fresar com carril de guia (veja figura G) Trabalhos em linha recta podem ser executados com o carril de guia 40. A placa distanciadora 39 deve ser montada para compensar a diferença de altura. Montar o compasso de fresagem/adaptador do carril de guia 33 como indicado na figura. Fixar o carril de guia 40 sobre a peça a ser tra- balhada com dispositivos de aperto apropria- dos, como por exemplo sargentos. Posicionar a ferramenta eléctrica, com o adaptador do carril de guia 33 montado, sobre o carril de guia. Fresar com manga copiadora (veja figuras H – L) Com auxílio da manga copiadora 44 é possível transferir modelos ou gabaritos para as peças a serem trabalhadas. Antes de poder utilizar a manga copiadora 44, é necessário introduzir o adaptador da manga co- piadora 41 na placa de deslize 12. Colocar o adaptador da manga copiadora 41, por cima, sobre a placa de deslize 12 e fixá-lo com 2 parafusos de fixação 42. Tomar atenção, para que a alavanca de destravamento para o adaptador da manga copiadora 43 possa ser movimentada livremente. Seleccionar uma manga copiadora apropriada para a respectiva espessura do gabarito ou do modelo. Devido à altura sobressalente da man- ga copiadora, é necessário que o gabarito tenha no mínimo uma espessura de 8 mm. Accionar a alavanca de destravamento 43 e in- troduzir a manga copiadora 44, por baixo, no adaptador da manga copiadora 41. Os ressaltos de codificação devem engatar perceptivelmente nos entalhes da manga copiadora. f Seleccionar uma ferramenta de fresagem com um diâmetro menor do que o diâmetro interior da manga copiadora. Para que a distância entre o centro da fresa e o cando da manga copiadora seja uniforme, é pos- sível, se necessário, centrar a manga copiadora e a placa de deslize, uma em relação à outra. – Premir a alavanca de destravamento 16 para baixo e conduzir a tupia completamente na direcção da placa de base 14. Soltar nova- mente a alavanca de destravamento 16, para fixar a profundidade de imersão. – Soltar os parafusos de fixação 45 por aprox. 2 – 3 voltas, de modo que a placa de deslize 12 possa ser movimentada livremente. – Introduzir o punção de centragem 46 na ad- missão de ferramentas, como indicado na fi- gura. Atarraxar manualmente a porca de ca- pa, de modo que o punção de centragem ainda possa ser movimentado livremente. – Alinhar o punção de centragem 46 e a manga copiadora 44, um em relação ao outro, deslo- cando levemente a placa de guia 12. – Apertar os parafusos de fixação 45. – Remover o punção de centragem 46 da ad- missão da ferramenta. – Premir a alavanca de destravamento 16 e conduzir a tupia para a posição superior. Proceda da seguinte maneira para fresar com a manga copiadora 44: – Conduzir a ferramenta eléctrica ligada, com a manga copiadora, na direcção do gabarito. OBJ_BUCH-622-002.book Page 62 Wednesday, September 3, 2008 11:45 AMPortuguês | 63 Bosch Power Tools 1 609 929 N94 | (3.9.08) – Premir a alavanca de destravamento 16 para baixo e conduzir a tupia lentamente para bai- xo, até a fresa alcançar a profundidade de fresagem. Soltar novamente a alavanca de destravamento 16, para fixar a profundidade de imersão. – Conduzir a ferramenta eléctrica, com a man- ga copiadora sobressalente, ao longo do ga- barito, aplicando pressão lateral. Trabalhar com a mesa de fresagem (acessório) f A GOF 2000 CE é compatível com várias me- sas de fresagem oferecidas no mercado para acessórios. Para assegurar a montagem se- gura e a utilização correcta da GOF 2000 CE com uma mesa de fresagem é imprescindível que: – a mesa de fresagem seleccionada seja compatível com a GOF 2000 CE (para tal deverá observar as indicações do fabri- cante da mesa de fresar) – as indicações de instalação e de serviço do fabricante da mesa de fresagem sejam seguidas – que todas as indicações de segurança do fabricante da mesa de fresagem e todas as indicações de segurança destas instru- ções de serviço da GOF 2000 CE sejam seguidas. A Bosch não é responsável por lesões e da- nos materiais, que podem resultar de uma utilização incorrecta da GOF 2000 CE junto com uma mesa de fresagem. Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da to- mada. f Manter a ferramenta eléctrica e as abertu- ras de ventilação sempre limpas, para tra- balhar bem e de forma segura. f No caso de extremas aplicações, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra- menta eléctrica. O isolamento de protecção da ferramenta eléctrica pode ser prejudica- da. Nestes casos recomendamos a utiliza- ção de um equipamento de aspiração esta- cionário, soprar frequentemente as aberturas de ventilação e intercalar um disjuntor de corrente de avaria. Se a ferramenta eléctrica falhar apesar de cuida- dosos processos de fabricação e de teste, a re- paração deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctri- cas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o núme- ro de produto de 10 dígitos como consta na pla- ca de características da ferramenta eléctrica. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas pergun- tas a respeito de serviços de reparação e de ma- nutenção do seu produto, assim como das pe- ças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encon- tram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e aces- sórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br OBJ_BUCH-622-002.book Page 63 Wednesday, September 3, 2008 11:45 AM64 | Português 1 609 929 N94 | (3.9.08) Bosch Power Tools Eliminação Ferramentas eléctricas, acessórios e embala- gens devem ser enviados a uma reciclagem eco- lógica de matérias primas. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva euro- peia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem eco- lógica. Sob reserva de alterações. OBJ_BUCH-622-002.book Page 64 Wednesday, September 3, 2008 11:45 AMItaliano | 65 Bosch Power Tools 1 609 929 N94 | (3.9.08)
