INSTRUKCJA OBSŁUGI GOF 2000 CE BOSCH

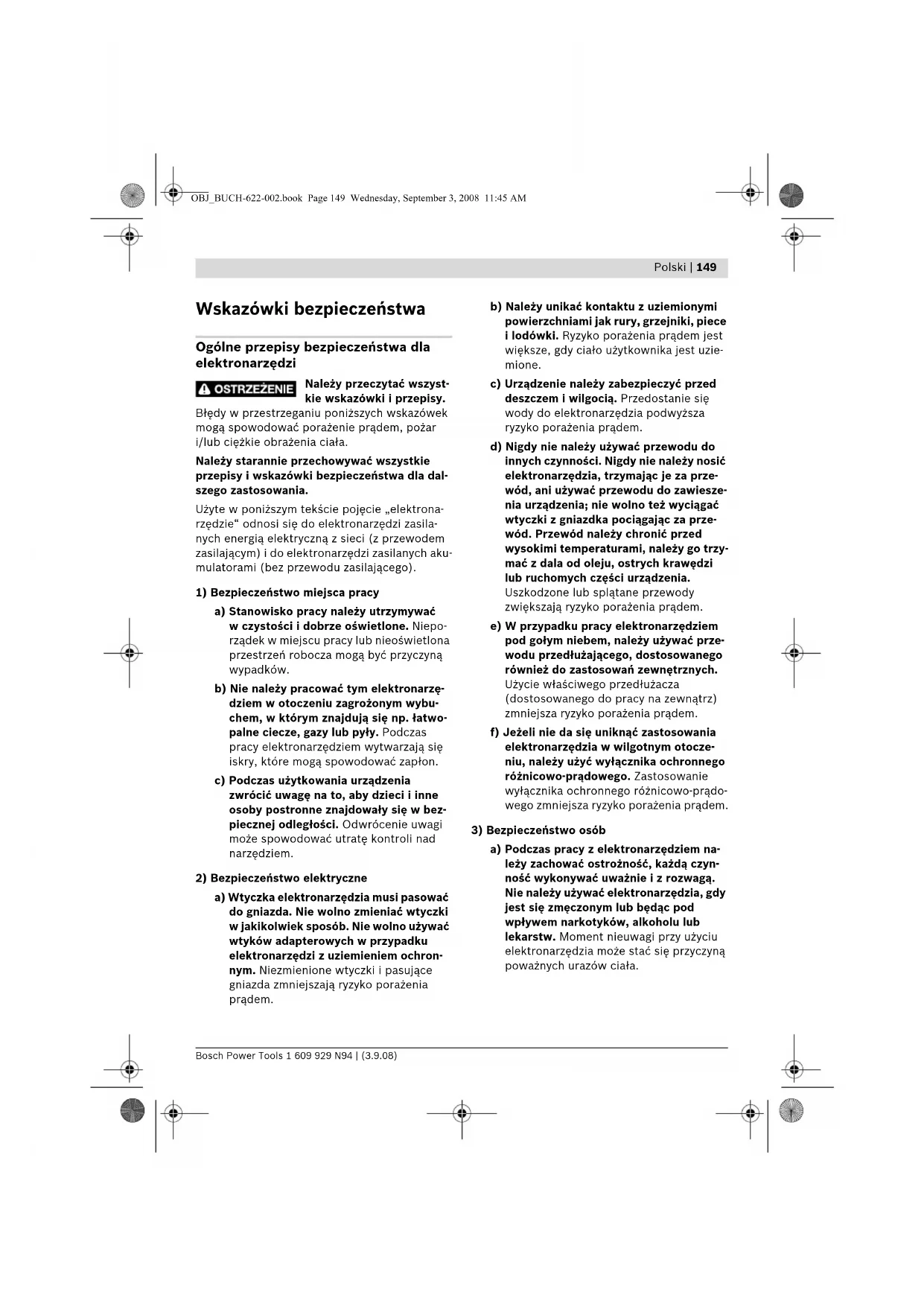

Wskazówki bezpieczeństwa Ogólne przepisy bezpieczeństwa dla elektronarzędzi Należy przeczytać wszyst- kie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dal- szego zastosowania. Użyte w poniższym tekście pojęcie „elektrona- rzędzie“ odnosi się do elektronarzędzi zasila- nych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych aku- mulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Niepo- rządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzę- dziem w otoczeniu zagrożonym wybu- chem, w którym znajdują się np. łatwo- palne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bez- piecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochron- nym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uzie- mione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za prze- wód, ani używać przewodu do zawiesze- nia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za prze- wód. Przewód należy chronić przed wysokimi temperaturami, należy go trzy- mać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać prze- wodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otocze- niu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądo- wego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem na- leży zachować ostrożność, każdą czyn- ność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała. OBJ_BUCH-622-002.book Page 149 Wednesday, September 3, 2008 11:45 AM150 | Polski 1 609 929 N94 | (3.9.08) Bosch Power Tools b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. No- szenie osobistego wyposażenia ochron- nego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastoso- wania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego urucho- mienia narzędzia. Przed włożeniem wty- czki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesie- niem lub przeniesieniem elektronarzę- dzia, należy upewnić się, że elektrona- rzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elek- tronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przy- czyną wypadków. d) Przed włączeniem elektronarzędzia, na- leży usunąć narzędzia nastawcze lub klu- cze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozy- cję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kon- trola elektronarzędzia w nieprzewidzia- nych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżu- terii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytują- cych pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja elektro-

narzędzi a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpo- wiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszko- dzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebez- pieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy na- rzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega nieza- mierzonemu włączeniu się elektro- narzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzę- dzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektro- narzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej docho- dzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzyma- ne. Zadbane narzędzia łatwiej się też pro- wadzi. OBJ_BUCH-622-002.book Page 150 Wednesday, September 3, 2008 11:45 AMPolski | 151 Bosch Power Tools 1 609 929 N94 | (3.9.08) g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznacze- niem użycie elektronarzędzia może dopro- wadzić do niebezpiecznych sytuacji.

a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamien- nych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane. Wskazówki bezpieczeństwa dla frezarek f Dopuszczalna prędkość obrotowa stosowanych narzędzi roboczych nie może być mniejsza od podanej na elektronarzędziu maksymalnej prędkości obrotowej. Osprzęt obracający się z większą niż dopuszczalna prędkością, może ulec uszkodzeniu. f Frezy i inne narzędzia robocze muszą dokładnie pasować do uchwytu narzędziowego (zacisku) użytkowanego elektronarzędzia. Narzędzia robocze, nie dopasowane do uchwytu narzędziowego elektronarzędzia, obracają się nierównomiernie, silnie wibrują i mogą spowodować utratę kontroli nad elektronarzędziem. f Elektronarzędzie uruchomić przed zetknię- ciem freza z materiałem. Wprzeciwnym wypadku istnieje niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie. f Trzymać dłonie z dala od obszaru pracy fre- zarki i zachować bezpieczną ich odległość od obracającego się freza. Drugą ręką należy trzymać rękojeść dodatkową. Pro- wadząc frezarkę oburącz można uniknąć skaleczenia rąk przez frez. f Nigdy nie frezować materiałów, w których znajdują się przedmioty metalowe, gwoździe lub śruby. Może to doprowadzić do uszkodzenia narzędzia roboczego i pod- wyższenia wibracji. f Podczas prac, przy których elektronarzę- dzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód, należy je trzymać tylko za izolowaną rękojeść. Pod wpływem kontaktu z przewodami będącymi pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem osoby obsługującej. f Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukry- tych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z prze- wodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie prze- wodu gazowego może doprowadzić do wy- buchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. f Nie należy używać tępych lub uszkodzo- nych narzędzi frezarskich. Tępe lub uszko- dzone frezy powodują podwyższone tarcie, mogą się zablokować, a także są przyczyną niewyważenia. f Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach. f Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bez- pieczniejsze niż trzymanie go w ręku. f Miejsce pracy należy utrzymywać w czysto- ści. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć. f Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektro- narzędziem. OBJ_BUCH-622-002.book Page 151 Wednesday, September 3, 2008 11:45 AM152 | Polski 1 609 929 N94 | (3.9.08) Bosch Power Tools f Nie wolno używać elektronarzędzia z uszko- dzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku usz- kodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem. Opis funkcjonowania Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do frezowania wpustowego, krawędziowego, profilowego i do wykonywania rowków podłużnych w drewnie, tworzywach sztucznych i lekkich materiałach budowlanych, a także do frezowania kopiowego. Przy zredukowanej prędkości obrotowej i zastosowaniu odpowiednich frezów możliwa jest też obróbka metali nieżelaznych. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie kompo- nentów odnosi się do schematu elektronarzę- dzia na stronach graficznych. 1 Pokrętło do precyzyjnej regulacji głębokości cięcia 2 Podziałka precyzyjnej regulacji głębokości cięcia 3 Rękojeść prawa 4 Ogranicznik głębokości 5 Dźwignia do zgrubnego nastawiania głębokości frezowania 6 Podziałka do zgrubnego nastawiania głębokości frezowania 7 Pokrętło do zgrubnego nastawiania głębokości frezowania 8 Zderzak schodkowy 9 Przycisk blokady wrzeciona 10 Śruba motylkowa dla drążków prowadzących (2x)* 11 Zacisk z nakrętką złączkową 12 Płyta ślizgowa 13 Osłona zabezpieczająca 14 Płyta główna 15 Rękojeść lewa 16 Dźwignia zwalniająca blokadę 17 Gałka wstępnego wyboru prędkości obrotowej 18 Przycisk blokady włącznika/wyłącznika 19 Włącznik/wyłącznik 20 Unieruchomienie dźwigni zwalniającej blokadę 21 Klucz widełkowy, rozwartość klucza 24 mm* 22 Frez (narzędzie robocze)* 23 Wąż odkurzacza (Ø 35 mm)* 24 Adapter odsysający* 25 Śruba motylkowa do przystawki do odsysania (2x)* 26 Prowadnica równoległa* 27 Drążek prowadzący prowadnicy równoległej (2x)* 28 Śruba motylkowa do precyzyjnej regulacji prowadnicy równoległej (2x)* 29 Śruba motylkowa do zgrubnej regulacji prowadnicy równoległej (2x)* 30 Pokrętło do precyzyjnej regulacji prowadnicy równoległej* 31 Listwa zderzaka prowadnicy równoległej* 32 Adapter do odsysania pyłów prowadnicy równoległej 33 Cyrkiel z przystawką szyn prowadzących* 34 Uchwyt cyrkla* 35 Śruba motylkowa do zgrubnej regulacji cyrkla (2x)* 36 Śruba motylkowa do precyzyjnej regulacji cyrkla (1x)* 37 Pokrętło do precyzyjnej regulacji cyrkla* 38 Śruba centrująca* 39 Płyta dystansowa (wchodzi w skład zestawu „Cyrkiel“)* OBJ_BUCH-622-002.book Page 152 Wednesday, September 3, 2008 11:45 AMPolski | 153 Bosch Power Tools 1 609 929 N94 | (3.9.08) 40 Szyna prowadząca* 41 Adapter bolca kopiującego 42 Śruba mocująca adapter bolca kopiującego (2x) 43 Dźwignia zwalniająca blokadę adaptera bolca kopiującego 44 Bolec kopiujący* 45 Śruba mocująca płyty ślizgowej (4x) 46 Trzpień centrujący* *Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego. Dane techniczne Informacja na temat hałasu i wibracji Wartości pomiarowe określono zgodnie z normą EN 60745 (płyta wiórowa). Określony wg skali A poziom hałasu emitowa- nego przez urządzenie wynosi standardowo: po- ziom ciśnienia akustycznego 89 dB(A); poziom mocy akustycznej 100 dB(A). Niepewność po- miaru K=3 dB. Stosować środki ochrony słuchu! Wartości łączne drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 60745 wynoszą: wartość emisji drgań a

, błąd pomiaru K=1,5m/s

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwo- wane, poziom drgań może odbiegać od poda- nego. Podane powyżej przyczyny mogą spowo- dować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urzą- dzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bez- pieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: Kon- serwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Frezarka górnowrzecionowa GOF 2000 CE Professional Numer katalogowy 3 601 F49 ... Znamionowa moc pobierania W 2000 Prędkość obrotowa bez obciążenia min

– 21000 Wstępny wybór prędkości obrotowej

Przyłącze do odsysania pyłu

Skok korpusu frezarki mm 65 Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 6,0 Klasa ochrony /II Dane aktualne są dla napięcia znamionowego [U] 230/240 V. W przypadku niższych napięć, a także modeli specyficznych dla danego kraju, dane te mogą się różnić. Należy zwracać uwagę na numer katalogowy na tablicz- ce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić. OBJ_BUCH-622-002.book Page 153 Wednesday, September 3, 2008 11:45 AM154 | Polski 1 609 929 N94 | (3.9.08) Bosch Power Tools Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60745 – zgodnie z wymaganiami dyrektyw: 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od 29.12.2009). Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaż Mocowanie freza (zob. rys. A) f Przed wszystkimi pracami przy elektro- narzędziu należy wyciągnąć wtyczkę z gnia- zda. f Do mocowania i wymiany freza zaleca się użycie rękawic ochronnych. W zależności od potrzeb można dobrać frezy różnego typu i o różnych właściwościach. Frezy z wysokojakościowej stali szybkotnącej dostosowane są do obróbki miękkich materiałów, takich jak miękkie drewno i tworzywa sztuczne. Frezy z węglików spiekanych nadają się szczególnie do obróbki materiałów twardszych i ścieralnych, takich jak twarde drewno i aluminium. Frezy oryginalne, wchodzące w skład bogatego programu oprzyrządowania Bosch, są do nabycia w specjalistycznych sklepach branżowych. Stosowane frezy powinny być czyste, a ich stan techniczny nie powinien budzić zastrzeżeń. – Wcisnąć przycisk blokady wrzeciona 9 (n) i przytrzymać go w tej pozycji. W razie potrzeby obrócić wrzeciono ręcznie – tak, aby zaskoczyło ono w zapadce. Przycisk blokady wrzeciona 9 wolno uruchamiać tylko przy wyłączonym elektronarzędziu. – Zwolnić nakrętkę złączkową 11 za pomocą klucza widełkowego 21 (rozwartość 24 mm), obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (o). – Włożyć frez do tulei zaciskowej. Chwyt freza należy wprowadzić do zacisku na głębokość wynoszącą co najmniej 20 mm. – Mocno dokręcić nakrętkę złączkową 11 za pomocą klucza widłowego 21 (rozwartość 24 mm), obracając nią w kierunku ruchu wskazówek zegara. Zwolnić przycisk blokady wrzeciona 9. f Nie należy stosować frezów o średnicy większej niż 50 mm, jeżeli nie został uprzednio zamontowany bolec kopiujący. Frezy takie nie przejdą przez płytę podstawową. f Nie dokręcać tulei zaciskowej nakrętką złączkową przed zamontowaniem freza. Może doprowadzić to do uszkodzenia tulei zaciskowej. Odsysanie pyłów/wiórów (zob. rys. B) f Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub bu- czyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 154 Wednesday, September 3, 2008 11:45 AMPolski | 155 Bosch Power Tools 1 609 929 N94 | (3.9.08) – W razie możliwości należy stosować odsy- sanie pyłów. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2. Należy stosować się do aktualnie obowiązu- jących w danym kraju przepisów, regulują- cych zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Montaż adaptera do odsysania pyłów Przed przystąpieniem do montażu przystawki do odsysania 24 należy ustawić elektronarzędzie w górnej pozycji wyjściowej, uruchamiając dźwignię zwalniającą blokadę 16. Wstawić przystawkę 24, przekręcić przystawkę 24 w prawo, aż do wyczuwalnego oporu (mocowanie bagnetowe) i unieruchomić za pomocą śruby motylkowej 25. Wskazówka: W przypadku frezów o średnicy większej niż 30 mm, trzeba wyjąć wkładkę 47 z przystawki do odsysania pyłu 24, poprzez wciśnięcie płytki zaciskowej. Podłączenie odsysania pyłów Nasunąć wąż odkurzacza (Ø 35 mm) 23 (wyposażenie dodatkowe) na uprzednio zamontowany adapter do odsysania pyłów. Połączyć wąż 23 z odkurzaczem (wyposażenie dodatkowe). Elektronarzędzie możne być zasilane bezpośrednio poprzez gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas automatycznie w momencie załączenia zasilania w elektronarzędziu. Odkurzacz musi być dostosowany do rodzaju obrabianego materiału. Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego. Praca Uruchomienie f Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektro- narzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V. Wstępny wybór prędkości obrotowej Przy pomocy pokrętła regulatora można dokonać regulacji prędkości 17 obrotowej (także w czasie biegu). 1 – 2 niska prędkość obrotowa 3 – 4 średnia prędkość obrotowa 5 – 6wysoka prędkość obrotowa Wartości podane w tabeli są wartościami orientacyjnymi. Optymalna prędkość obrotowa uzależniona jest od rodzaju materiału i od warunków pracy; określić ją można jedynie drogą prób. Po trwającej przez dłuższy okres czasu pracy z niską prędkością obrotową, należy ochłodzić elektronarzędzie, uruchamiając je bez obciążenia z maksymalną prędkością obrotową na ok. 3 min.

Materiał Średnica freza (mm) Pozycja gałki 17 Twarde drewno (buk) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 4 1 – 2 Miękkie drewno (sosna) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 6 1 – 3 Płyta wiórowa 4 – 10 12 – 20 22 – 40 3 – 6 2 – 4 1 – 3 Tworzywo sztuczne 4 – 15 16 – 40 2 – 3 1 – 2 Aluminium 4 – 15 16 – 40 1 – 2

OBJ_BUCH-622-002.book Page 155 Wednesday, September 3, 2008 11:45 AM156 | Polski 1 609 929 N94 | (3.9.08) Bosch Power Tools Włączanie/wyłączanie Przed uruchomieniem/wyłączeniem urządzenia należy nastawić głębokość frezowania, zgodnie z rozdziałem „Ustawianie głębokości frezowania“. W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 19 i przytrzymać w tej pozycji. W celu unieruchomienia wciśniętego włącznika/wyłącznika 19 należy nacisnąć przycisk blokady 18. W celu wyłączenia elektronarzędzia, należy zwolnić włącznik/wyłącznik 19, lub gdy jest on unieruchomiony przyciskiem blokady 18, nacisnąć krótko włącznik/wyłącznik 19, a następnie zwolnić. System Constant Electronic System Constant Electronic utrzymuje stałą prędkość frezowania niezależnie od obciążenia i gwarantuje utrzymującą się na tym samym poziomie wydajność roboczą. Ustawianie głębokości frezowania f Ustawianie głębokości frezowania dozwolone jest tylko przy wyłączonym elektronarzędziu. Aby zgrubnie ustawić głębokość frezowania należy postępować w następujący sposób: – Elektronarzędzie z zamocowanym frezem postawić na obrabianym przedmiocie. – Ustawić podziałkę do precyzyjnej regulacji 2 na wartość „0“. – Zderzak schodkowy 8 ustawić w najniższym położeniu; zderzak musi zaskoczyć w wyczuwalny sposób. – Zwolnić dźwignię zgrubnego ustawiania głębokości frezowania 5, obracając nią w lewo na tyle, aby ogranicznik głębokości 4 mógł się swobodnie obracać i oparł się na zderzaku schodkowym 8. – Przestawić dźwignię blokady 16 ku dołowi i opuszczać wolno frezarkę do momentu zetknięcia się freza 22 z powierzchnią obrabianą. Zwolnić dźwignię 16, aby zablokować wybraną pozycję frezarki. – Obrócić podziałkę do zgrubnej regulacji 6 na wartość „0“. – Ustawić wybraną głębokość frezowania, obracając pokrętłem do zgrubnego nastawiania głębokości frezowania 7, odczytując wartość na podziałce 6. Zwrócić uwagę na to, aby nie przestawić przy tym ruchomej podziałki 6. – Unieruchomić dźwignię zgrubnego ustawiania głębokości frezowania 5, obracając nią w prawo i ponownie ustawić elektronarzędzie w górnej pozycji. Przy większych głębokościach frezowania zalecane jest prowadzenie obróbki w kilku przejściach. Dzięki zderzakowi schodkowemu 8 możliwe jest rozłożenie procesu obróbki na kilka przejść. Należy w tym celu nastawić pożądaną głębokość frezowania z najniższym stopniem zderzaka schodkowego i wybrać dla pierwszych etapów obróbki wyższe stopnie. Odstęp między stopniami można zmieniać, pokręcając śrubami regulacyjnymi. Po próbnej obróbce można dokonać dokładnej regulacji głębokości frezowania poprzez obrót pokrętłem 1 – obracać należy w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć głębokość frezowania, a w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć głębokość frezowania. Orientację ułatwia przy tym podziałka 2. Jeden obrót odpowiada zmianie nastawy głębokości o 2,0 mm, każda z kresek podziałki, znajdującej się na górnej krawędzi podziałki 2, odpowiada zmianie nastawy głębokości o 0,1 mm. Maksymalna zmiana nastawy głębokości wynosi ± 8mm. Przykład: Pożądana głębokość frezowania to 10,0 mm, rezultatem frezowania próbnego była głębokość frezowania wynosząca 9,6 mm. – Unieść frezarkę górnowrzecionową i podłożyć coś (np. kawałek drewna) pod płytę ślizgową 12 – tak, aby frez 22 przy opuszczaniu nie dotykał obrabianego materiału. Wcisnąć dźwignię blokady 16 i powoli opuszczać frezarkę, aż do momentu gdy ogranicznik głębokości 4 całkowicie przylgnie do zderzaka schodkowego 8. – Obrócić podziałkę 2, ustawiając ją na wartości „0“ i zwolnić dźwignię zgrubnego ustawiania głębokości frezowania 5, obracając nią w lewo. OBJ_BUCH-622-002.book Page 156 Wednesday, September 3, 2008 11:45 AMPolski | 157 Bosch Power Tools 1 609 929 N94 | (3.9.08) – Obrócić pokrętło 7 o 0,4 mm/4 kresek podziałki (różnica między wartością zadaną i wartością rzeczywistą) w kierunku zgodnym z ruchem wskazówek zegara i unieruchomić dźwignię zgrubnego ustawiania głębokości frezowania 5, obracając nią w prawo. – Skontrolować wybraną głębokość frezowania poprzez kolejne frezowanie próbne. Wskazówki dotyczące pracy f Frezy należy chronić przed upadkiem i udarami. Kierunek frezowania i proces cięcia (zob.rys.C) f Kierunek frezowania musi być stale przeciwny do kierunku obrotów freza 22 (frezowanie przeciwbieżne). Przy frezowaniu zgodnym z kierunku zgodnym z kierunkiem obrotów freza (frezowanie współbieżne), frezarka może być wyrwana z rąk osoby obsługującej. – Nastawić pożądaną głębokość frezowania, zgodnie z rozdziałem „Ustawianie głębokości frezowania“. – Ustawić eletronarzędzie z zamontowanym frezem na obrabianym przedmiocie i uruchomić. – Wcisnąć dźwignię blokady 16 i opuszczać wolno frezarkę, aż do osiągnięcia nastawionej głębokości frezowania. Zwolnić dźwignię 16, aby zablokować wybraną pozycję frezarki. – Frezować, wymuszając równomierny posuw. – Po zakończeniu obróbki, przywrócić górne położenie maszyny. – Wyłączyć elektronarzędzie. Frezowanie za pomocą zderzaka pomocniczego (zob. rys. D) Aby ułatwić obróbkę większych przedmiotów, np. do frezowania wpustów, można przymocować do obrabianego przedmiotu deskę lub listwę i użyć jej jako zderzaka pomocniczego, prowadząc wzdłuż niej frezarkę. Frezarkę należy prowadzić po płaskiej stronie płyty ślizgowo-prowadzącej, wzdłuż zderzaka pomocniczego. Frezowanie krawędziowe lub kształtowe Przy frezowaniu krawędzi lub przy frezowaniu kształtowym bez zastosowania prowadnicy równoległej, należy stosować frezy z trzpieniem prowadzącym lub łożyskiem kulkowym. – Uruchomione uprzednio elektronarzędzie dosunąć z boku do obrabianego przedmiotu i zagłębiać frez w materiale, aż do momentu oparcia się trzpienia prowadzącego wzgl. łożyska kulkowego freza o krawędź obrabianego przedmiotu. – Frezarkę prowadzić oburącz wzdłuż krawędzi przedmiotu, zwracając przy tym uwagę na jej kątowe położenie. Zbyt silny docisk może spowodować uszkodzenie krawędzi przedmiotu. Frezowanie z prowadnicą równoległą (zob.rys.E) Zamontować drążki prowadzące 27 prowadnicy równoległej 26 w płycie podstawy 14 i zamocować je za pomocą śrub motylkowych 10 w żądanym położeniu. Możliwa jest też regulacja zgrubna długości prowadnicy równoległej za pomocą śrub motylkowych 28 i 29. Po zwolnieniu obu śrub motylkowych 28, można za pomocą pokrętła 30 wyregulować położenie frezarki na prowadnicy równoległej. Jeden obrót odpowiada zmianie nastawy o 2,0 mm, każda z kresek na podziałce pokrętła 30 odpowiada zmianie nastawy o 0,1 mm. Za pomocą listwy zderzaka 31 możliwa jest zmiana czynnej długości prowadnicy równoległej. Włączone elektronarzędzie prowadzić z lekkim bocznym dociskiem na prowadnicę równoległą wzdłuż krawędzi obrabianego przedmiotu, zachowując przy tym równomierny posuw. W przypadku obróbki przy użyciu prowadnicy równoległej 26, do odsysania pyłów i wiórów należy użyć specjalnego adaptera 32. Adapter 24 może pozostać zamontowany. Frezowanie z cyrklem (zob. rys. F) Do frezowania po obwodzie koła można zastosować cyrkiel z przystawką szyn prowadzących 33. Zmontować cyrkiel zgodnie z rysunkiem. OBJ_BUCH-622-002.book Page 157 Wednesday, September 3, 2008 11:45 AM158 | Polski 1 609 929 N94 | (3.9.08) Bosch Power Tools Wkręcić śrubę centrującą 38 do gwintu w cyrklu. Czubek śruby umieścić pośrodku obrabianego okręgu, zwracając przy tym uwagę, aby stykała się ona z obrabianym materiałem. Nastawić zgrubnie pożądany promień, przesuwając cyrkiel, a następnie dokręcić śruby motylkowe 35 i 36. Po zwolnieniu śruby motylkowej 36, można za pomocą pokrętła 37 nastawić długość. Jeden obrót odpowiada przy zmianie nastawy o 2,0 mm, każda z kresek podziałki na pokrętle 37 odpowiada zmianie nastawy o 0,1 mm. Włączone elektronarzędzie należy prowadzić nad obrabianym przedmiotem za pomocą prawego uchwytu 1 i uchwytu cyrkla 34. Frezowanie z listwą prowadzącą (zob. rys. G) Do frezowania wzdłuż jednej prostej stosuje się listwę prowadzącą 40. Dla wyrównania różnicy wysokości konieczne jest zamontowanie płyty dystansowej 39. Zamontować cyrkiel z przystawką szyn prowadzących 33, jak ukazano na rysunku. Położyć szynę prowadzącą 40 na powierzchni obrabianego przedmiotu i unieruchomić w odpowiedni sposób, np. za pomocą ścisków stolarskich. Umieścić elektronarzędzie z zamontowanym cyrklem 33 na listwie prowadzącej. Frezowanie z bolcem kopiującym (zob.rys.H– L) Za pomocą bolca kopiującego 44 możliwe jest przenoszenie konturów z wzorców lub szablonów na przedmioty obrabiane. Przed rozpoczęciem pracy z bolcem kopiującym 44 konieczne jest uprzednie zamontowanie specjalnego adaptera 41 w płycie ślizgowej 12. Adapter bolca kopiującego 41 wstawić z góry na płytę ślizgową 12 i zamocować go za pomocą dwóch śrub mocujących 42, zwracając przy tym uwagę, aby istniała możliwość swobodnego poruszania dźwigni zwalniającej blokadę adaptera 43. Wybór bolca kopiującego zależy od grubości szablonu lub odwzorowywanej powierzchni. Ze względu na wysokość bolca kopiującego (wystawanie), grubość szablonu powinna wynosić min. 8 mm. Zwolnić dźwignię 43 i wstawić bolec kopiujący 44 od dołu w adapter 41. Zęby ustalające położenie adaptera muszą w sposób wyczuwalny zaskoczyć do wgłębień w tulei. f Średnica freza musi być mniejsza niż średnica wewnętrzna bolca kopiującego. Aby wszędzie uzyskać taki sam odstęp od środka freza do krawędzi bolca kopiującego, możliwe jest wycentrowanie wzajemne bolca i płyty ślizgowej. – Wcisnąć dźwignię zwalniającą blokadę przystawki 16 ku dołowi i poprowadzić frezarkę aż do oporu w kierunku podstawy

14. Zwolnić dźwignię 16, aby zablokować

żądaną pozycję frezarki. – Zwolnić śruby mocujące 45 o ok. 2 – 3 obrotów - tak, aby płytka ślizgowa 12 mogła się swobodnie poruszać. – Wstawić trzpień centrujący 46 do uchwytu narzędziowego zgodnie z rysunkiem. Ręcznie dokręcić lekko nakrętkę złączkową tak, aby trzpień centrujący można było swobodnie poruszać. – Wyrównać ustawienie trzpienia centrującego 46 i bolca kopiującego 44 względem siebie, lekko przesuwając płytę ślizgową 12. – Dociągnąć śruby mocujące 45. – Usunąć trzpień centrujący 46 z uchwytu narzędziowego. – Wcisnąć dźwignię 16 i przywrócić górne położenie maszyny. W przypadku frezowania z bolcem kopiującym 44 należy postępować w następujący sposób: – Bolec kopiujący włączonego uprzednio elektronarzędzia przystawić do szablonu. – Wcisnąć dźwignię blokady 16 i opuszczać wolno frezarkę, aż do osiągnięcia nastawionej głębokości frezowania. Zwolnić dźwignię 16, aby zablokować wybraną pozycję frezarki. – Frezarkę z wystającym bolcem kopiującym należy prowadzić wzdłuż szablonu z lekkim bocznym dociskiem do odwzorowywanej powierzchni. OBJ_BUCH-622-002.book Page 158 Wednesday, September 3, 2008 11:45 AMPolski | 159 Bosch Power Tools 1 609 929 N94 | (3.9.08) Praca przy użyciu stołu frezarskiego (osprzęt) f Frezarka GOF 2000 CE pasuje do wielu oferowanych na rynku stołów frezarskich. Aby zapewnić bezpieczeństwo przy montażu, a także zgodne z przeznaczeniem użytkowanie GOF 2000 CE przy użyciu stołu frezarskiego, należy koniecznie: – upewnić się, że wybrany stół frezarski pasuje do GOF 2000 CE (zwrócić uwagę na wskazówki, znajdujące się w informacji producenta stołu) – postępować zgodnie ze wskazówkami producenta stołu, dotyczącymi instalacji i obsługi stołu – postępować zgodnie ze wszystkimi wskazówkami bezpieczeństwa producenta stołu, jak również ze wszystkimi wskazówkami bezpieczeństwa, zawartymi w niniejszej instrukcji GOF 2000 CE. Firma Bosch nie ponosi odpowiedzialności za obrażenia i szkody materialne, które powstały w wyniku niewłaściwego użycia GOF 2000 CE ze stołem frezarskim. Konserwacja i serwis Konserwacja i czyszczenie f Przed wszystkimi pracami przy elektronarzę- dziu należy wyciągnąć wtyczkę z gniazda. f Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. f W ekstremalnych warunkach pracy, w środ- ku narzędzia osadzić może się przy obrabia- niu metali przewodzący pył. Izolacja ochronna elektronarzędzia może zostać uszkodzona. W takich przypadkach zaleca się użycie stacjonarnego urządzenia od- sysającego, częste wydmuchiwanie szczelin wentylacyjnych i podłączenie przez wyłącz- nik ochronny (FI). Jeśli urządzenie, mimo dokładnej i wszechstron- nej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić auto- ryzowany serwis elektronarzędzi firmy Bosch. Przy wszystkich zgłoszeniach oraz zamówie- niach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektro- narzędzia zgodnie z danymi na tabliczce znamionowej. Obługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zaku- pem produktu, jego zastosowaniem oraz regu- lacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Tylko dla państw należących do UE: Nie należy wyrzucać elektronarzę- dzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/EG o starych, zużytych narzędziach elektrycznych i ele- ktronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osob- no i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. OBJ_BUCH-622-002.book Page 159 Wednesday, September 3, 2008 11:45 AM160 | Česky 1 609 929 N94 | (3.9.08) Bosch Power Tools
