Produkttyp	Professionell överfräs
Märke	Bosch
Modell	GOF 2000 CE
Nominell upptagen effekt	2000 W
Tomgångsvarvtal	8000 – 21000 varv/min
Varvtalsförinställning	Ja (ratt med 6 lägen) med Constant-Electronic
Verktygshållare (spännhylsa)	8 – 12,7 mm (1/2 tum)
Frässpindelns slag	65 mm
Vikt (enligt EPTA 01/2003)	6,0 kg
Skyddsklass	II (dubbel isolering)
Anslutning för dammsugning	Ja (diameter 35 mm)
Bearbetningsbara material	Trä, plast, lätta byggmaterial, icke-järnmetaller (med reducerad hastighet)
Huvudfunktioner	Spårfräsning, kantfräsning, profilfräsning, kopiering, cirkelfräsning med passare, styrning på skena
Säkerhet	Spindellås, på/av-brytare med spärr, justerbar djupanslag
Underhåll och rengöring	Rengör ventilationsöppningarna regelbundet; vid intensiv bearbetning av metaller, blås ut insidan
Reservdelar och reparerbarhet	Reservdelar finns via Bosch service; 10-siffrigt artikelnummer på typskylten
Allmän information	Bruksanvisning finns på flera språk; tillval: parallellanslag, fräspassare, styrskena, kopieringsringar

Vanliga frågor - GOF 2000 CE BOSCH

Hur ställer man in fräsdjupet på Bosch GOF 2000 CE?

Inställningen görs i två steg: först en grovinställning med knapp 7 och spak 5, sedan en fininställning med knapp 1 och gradering 2 (1 varv = 2 mm, 1 streck = 0,1 mm). Använd nivåanslaget 8 för successiva pass.

Hur byter man fräsverktyget?

Koppla bort apparaten. Lås spindeln med knapp 9, lossa kopplingsmuttern 11 med hylsnyckel (24 mm), sätt i fräsen (skaft minst 20 mm i hylsan), dra sedan åt muttern. Dra aldrig åt hylsan utan verktyg.

Vilken typ av dammsugning ska användas?

Använd en dammsugare med slang Ø 35 mm. Montera dammsugningsadaptern 24, anslut slangen, och om din dammsugare är kompatibel startar den automatiskt med verktyget.

Vilka är de viktiga säkerhetsanvisningarna?

Bär alltid ögonskydd och dammmask. Håll verktyget i de isolerade ytorna, fräs aldrig i metall (spikar, skruvar) och vänta tills det stannat helt innan du lägger ner verktyget.

Kan man använda GOF 2000 CE på ett fräsbord?

Ja, den är kompatibel med vissa kommersiella bord. Följ bordstillverkarens instruktioner och alla säkerhetsanvisningar. Bosch tar inget ansvar vid felaktig installation.

Hur utför man cirkelfräsning?

Montera fräspassaren (tillbehör 33). Skruva centrumskruven 38 i passaren, placera spetsen i cirkelns centrum, ställ in radien, och för sedan verktyget i en cirkel.

Vad gör man om verktyget vibrerar onormalt?

Kontrollera att fräsen är ordentligt åtdragen och inte slö eller skadad. Använd endast verktyg i gott skick. Om vibrationen kvarstår, låt en auktoriserad reparatör kontrollera apparaten.

Hur väljer man rätt varvtal?

Använd ratt 17. För hårt trä och stora diametrar, använd låg hastighet (lägen 1-2). För små fräsar i mjukt trä, hög hastighet (5-6). Se tabellen i bruksanvisningen för vägledande värden.

Var hittar man artikelnumret och reservdelar?

Artikelnumret (10 siffror) finns på typskylten. För reservdelar, kontakta Bosch service eller besök www.bosch-pt.com. I Frankrike: [e-mail] eller N°Vert 0800 055 051.

Hur rengör och underhåller man överfräsen?

Före allt underhåll, koppla bort apparaten. Rengör ventilationsöppningarna med en pensel eller tryckluft. Vid arbete på metaller, blås regelbundet ut insidan för att undvika ansamling av ledande damm.

BRUKSANVISNING GOF 2000 CE BOSCH

Tilslutning af støvudsugning

3-4 middelt omdrejningstal

5-6 højt omdrejningstal

Fræsning med hjælpeanslag (se Fig. D)

Fræsning med parallelanslag (se Fig. E)

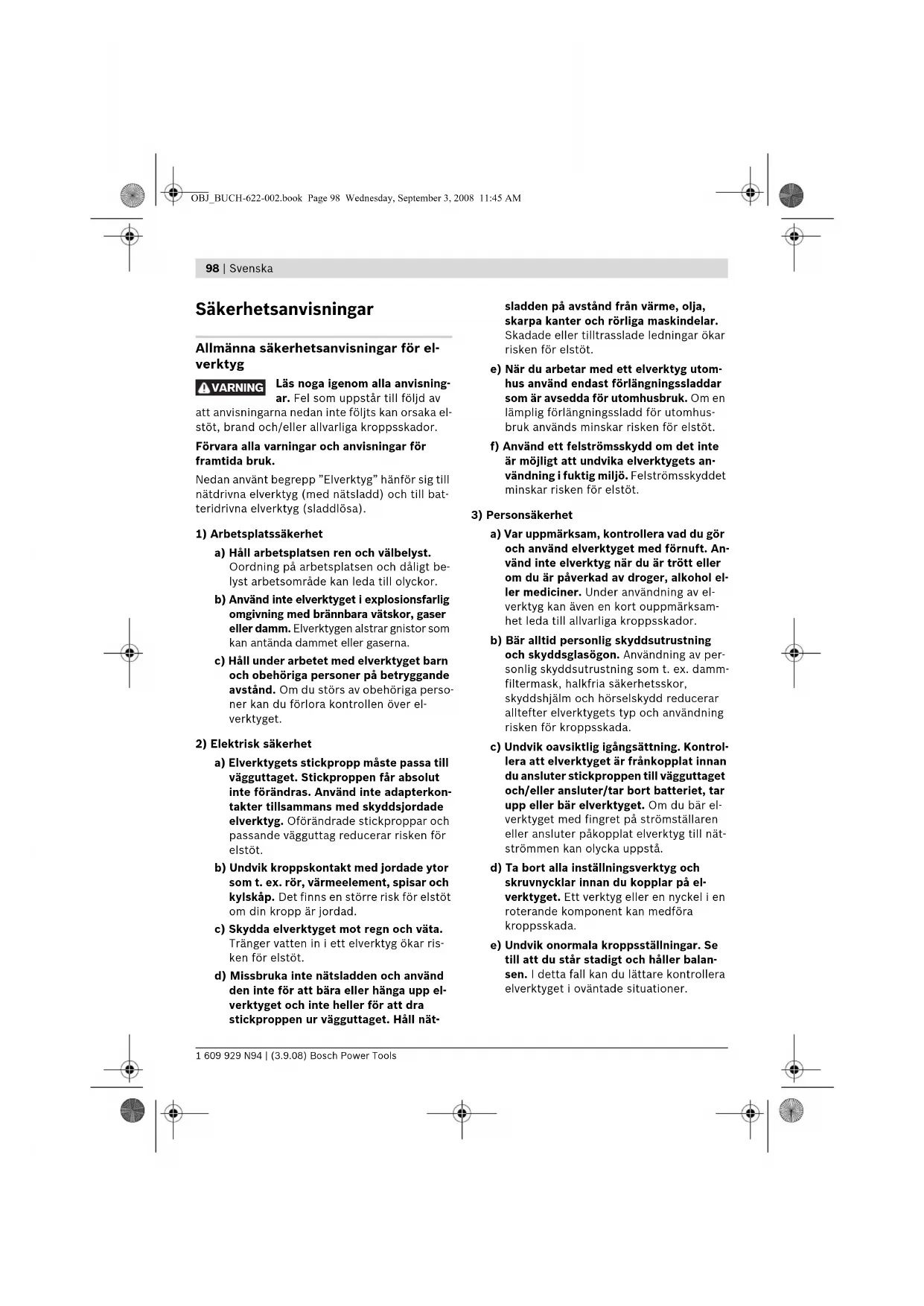

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla anvisningar. Fel som uppstått till följd av

att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nit-

sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kärvar inte och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmönstret. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för fräsar

Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rotationshastighet kan förstöras. Fräsverktyg och annat tillbehör måste passa exakt i elverktygets verktygsfäste (spänntång). Insatsverktyg som inte exakt passar till elverktygets verktygsfäste roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Elverktyget ska vara påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. Håll händerna på betryggande avstånd från fräsområdet och fräsverktyget. Håll andra handen på stödhandtaget. Om båda händerna hålls på fräsen kan de inte skadas av fräsverktyget. Fräs aldrig över metallföremål som t.ex. spikar eller skruvar. Fräsverktyget kan ta skada och sedan leda till ökad vibration. Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.

Använd inte oskarpa eller skadade fräsverktyg. Oskarpa och skadade fräsverktyg orsakar en högre friktion, kan klämmas in och leda till obalans. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för fräsning av spår, profiler och ovala hål i trä, plast och lätta byggnadsmaterial samt för kopierfräsning när arbetsstycket ligger på ett fast underlag. Med reducerat varvtal och lämpliga fräsar kan även icke-järnmetaller bearbetas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Stallratt för fininställning av fräsdjup 2 Skala för fininställning av fräsdjup 3 Höger handtag 4 Djupanslag 5 Spännarm för fräsdjupets grovinställning 6 Skala för fräsdjupets grovinställning 7 Ratt för fräsdjupets grovinställning 8 Steganslag 9 Spindellåsknapp

10 Vingskruv för parallellanslagets styrstänger (2x)*

11 Kapselmutter med spänntång 12 Glidplatta 13 Skyddsmanschett 14 Bottenplatta 15 Vänster handtag 16 Upplåsningsspak 17 Ställratt för varvtalsförval 18 Spärrknapp för strömställaren 19 Strömställare Till/Från 20 Låsknapp för upplåsningsspak 21 Fast skruvnyckel nyckelvidd 24 mm 22 Fräsverktyg 23 Utsugningsslang (Ø 35 mm)* 24 Utsugningsadapter 25 Vingskruv för utsugningsadapter (2x)* 26 Parallellanslag 27 Styrstång för parallellanslag (2x)* 28 Vingskruv för parallellanslagets fininställning (2x)* 29 Vingskruv för parallellanslagets grovinställning (2x)* 30 Ratt för parallellanslagets fininställning 31 Anslagsskena för parallellanslag 32 Utsugningsadapter för parallellanslag 33 Fräscirkel/styrskeneadapter 34 Grepp för fräscirkel 35 Vingskruv för fräsvinkelns grovinställning (2x)

36 Vingskruv för fräsvinkelns fininställning (1x) 37 Ratt för fräsvinkelns fininställning 38 Centrerskruv 39 Distansplatta (ingår i sats "Fräscirkel") 40 Styrskena 41 Kopierhylsadapter 42 Fästskruv för kopierhylsans adapter (2x) 43 Upplåsningsspak för kopierhylsadapter 44 Kopierhylsa 45 Fästskruv för glidplattan (4x) 46 Centrerdorn*

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Tekniska data

Överfrås GOF 2000 CE
	Professional
Produktnummer	3601 F49 ...
Upptagen märkeffekt	W 2000
Tomgängsvarvital	min-18000-21000
Varvitalsföral	●
Konstantelektronik	●
Anslutting für dammut-sugning	●
Verktygsfäste	mm8 - 12,7inch1/4 - 1/2
Fräskorgsrörelse	mm 65
Vikt enligtEPTA-Procedure01/2003	kg 6,0
Skyddsklass	☐/II
Uppgifterna gäller für märksänninger [U] 230/240 V.Vid lög spansning och utforanden i vissaalander kan upp-gifterna variera.Beaktaproduknumret på elverktygets typskylt.Handelsbeteckningarna für enskilda elverktyg kan va-riera.

Buller-/vibrationsdata

Mätvärdena har tagits fram baserande på EN 60745 (spånskiva).

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onogrannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a_h = 5,0 m/s², onogrannhet K = 1,5 m/s².

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (från 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Insättning av fräs (se bild A)

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Vi rekommenderar att skyddshandskar används vid insättning och byte av fräsverktyg.

Fräsverktyg finns att tillgå i olika utföranden och kvaliteter som anpassats till aktuell bearbetning.

Fräsverktyg av högeffektssnabbstål är lämpliga för bearbetning av mjuka material som t.ex. mjukt trä och plast.

Fräsverktyg med hårdmetallskär är speciellt lämpliga för hårda och nötande material som t.ex. hårt trä och aluminium.

Din fackhandlare kan erbjuda original fräsverktyg ur Boschs rikhaltiga tillbehörsprogram. Använd endast felfria och rena fräsverktyg.

Tryck ned spindellåsknappen 9 och håll den nedtryckt. Vrid vid behov spindeln för hand tills låsningen snäpper fast. Manövrera spindellåsknappen 9 endast när fräsen står stilla. - Lossa moturs överfallsmuttern 11 med fast skruvnyckel 21 (nyckelvidd 24 mm) (2). - Skjut in fräsverktyget i spänntangen. Frässkaftet måste vara inskjutet minst till ett djup om 20 mm. Dra medurs fast överfallsmuttern 11 med fast skruvnyckel 21 (nyckelvidd 24 mm). Släpp spindellåsknappen 9.

För fräsverktyg med en diameter över 50 mm måste kopierhylsan vara monterad. Dessa fräsverktyg passar inte genom bottenplattan. Dra inte fast spänntangen med överfallsmuttern innan ett fräsverktyg sätts in. Spänntangen kan i annat fall skadas.

Damm-/spånutsugning (se bild B)

Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatsmedel för träbehandling (kromat, konserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjlig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad. Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Före montering av utsugningsadaptern 24 ska elverktyget genom manövrering med upplåsningsspaken 16 föras till övre utgångsläget.

Sätt in utsugningsadaptern 24, vrid utsugningsadaptern 24 åt höger mot tydligt stopp (bajonettlås) och fäst den med vingskruven 25.

Anvisning: För fräsdiameter över 30 mm måste inlägget 47 med spånflikarna tryckas bort ur utsugningsadaptern 24.

Skjut upp utsugningsslangen (Ø 35 mm) 23 (tillbehör) på den monterade utsugningsadaptern. Koppla utsugningsslangen 23 till en dammsugare (tillbehör).

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsofarligt och cancerframkallande eller torrt damm en specialdammsugare.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Förval av varvtal

Med ställratten varvtalsförval 17 kan önskat varvtal väljas även under drift.

1-2 lågt varvtal

3-4 medelhögt varvtal

5-6 högt varvtal

I tabellen anges riktvärden. Erforderligt varvtal är beroende av materialet och arbetsvillkoren, prova dig fram till bästa inställningen genom praktiska försök.

Material Fräsdiame-ter (mm)		Ställraten 17 lage
Hårt trä (bok)	4-10	5-6
	12-20	3-4
	22-40	1-2
Mjukt trä (tall)	4-10	5-6
	12-20	3-6
	22-40	1-3
Spånskivor 4-10		3-6
	12-20	2-4
	22-40	1-3
Plast	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

In- och urkoppling

Ställ in verktyget kopplas på i fräsdjupet, se stycket "Inställning av fräsdjup".

Tryck för start av elverktyget ned strömställaren Till/Från 19 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 19 tryck ned spärrknappen 18.

För elverktygets frånkoppling släpp strömställaren Till/Från 19 eller om den är låst med spärrknappen 18 tryck helt kort på strömställaren Till/Från 19 och släpp den igen.

Konstantelektronik

Den inbyggda elektroniken håller maskinens varvtal det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Inställning av fräsdjup

Fräsdjupet får ställas in endast på avstängt elverktyg.

-Lägg upp elverktyget med monterat fräsverktyg på arbetsstycket som ska bearbetas. Vrid skalan för fininställning 2 till läget "0".

• Ställ steganslaget 8 i lägsta steget, steganslaget snäpper tydligt fast.
• Lossa spännarmen för fräsdjupets grovinställning 5 genom att vrida den åt vänster så att djupanslaget 4 är fritt rörligt och ligger an mot steganslaget 8. Tryck upplåsningsspaken 16 nedåt och för överfräsen långsamt nedåt tills fräsverktyget 22 berör arbetsstyckets yta. Släpp åter upplåsningsspaken 16 för fixering av detta nedsänkningsdjup. Vrid skalan för grovinställning 6 till läget "0".
• Ställ in önskat fräsdjup genom att vrida ratten för fräsdjupets grovinställning 7 och avläs på skalan 6. Vrid inte längre skalan 6. -Lås spännarmen för fräsdjupets grovinställning 5 genom att vrida den åt höger och skjut sedan elverktyget tillbaka upp.

Större fräsdjup ska utföras i flera etapper med mindre spånavskiljning. Med hjälp av steganslaget 8 kan fräsningen delas upp på flera steg. Ställ in önskat fräsdjup med lägsta steget för steganslaget och välj för de första bearbetningsmomenten de högre stegen. Avståndet mellan stegen kan förändras med justerskruvarna.

Efter en provfräsning kan fräsdjupet med ratten 1 ställas exakt in på önskat mått, vrid medurs för större fräsdjup och moturs för minskning av fräsdjupet. Skalan 2 tjänar endast som orientering. Ett varv motsvarar en justering om 2,0 mm, ett av delstrecken vid övre kanten på skalan 2 motsvarar en förändring om 0,1 mm. Högsta inställningsvägen är ±8 mm.

Exempel: Önskat fräsdjup ska vara 10,0 mm, provfräsningen gav ett fräsdjup på 9,6 mm.

-Lyft upp överfräsen och lägg t.ex. en träbit under glidplattan 12, så att fräsverktyget 22 inte berör arbetsstycket när fräsen förs nedåt. Tryck upplåsningsspaken 16 nedåt och för överfräsen långsamt nedåt tills djupanslaget 4 ligger an mot steganslaget 8. Vrid skalan 2 till läget "0" och lossa spännarmen för fräsdjupets grovinställning 5 genom att vrida den åt vänster. Vrid ratten 7 om 0,4 mm/4 delstreck (differens mellan bör- och ärvärde) medurs och lås spännarmen för fräsdjupets grovinställning 5 genom att vrida den åt höger.

-Kontrollera valt fräsdjup med en ytterligare provfräsning.

Arbetsanvisningar

Skydda fräsverktyget mot stötar och slag.

Fräsriktning och fräsningsförlopp (se bild C)

Fräsning ska alltid utföras mot fräsens rotationsriktning 22 (mot matningsriktning). Vid fräsning i rotationsriktning (i matningsriktning) finns risk för att elverktyget slits ur användarens hand. - Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup". -Lägg an elverktyget med monterat fräsverktyg mot arbetsstycket och slå på elverktyget. Tryck upplåsningsspaken 16 nedåt och för överfräsen långsamt nedåt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 16 för fixering av detta nedsänkningsdjup. - Utför fräsningen med jämn matningshastighet. -För upp överfräsen till översta läget efter avslutad fräsning. -Koppla från elverktyget.

Fräsning med hjälpanslag (se bild D)

För bearbetning av stora arbetsstycken respektive vid fräsning av spår kan en bräda eller en list fästas på arbetsstycket som hjälpanslag längs vilket överfräsen förs. Styr överfräsen längs hjälpanslaget på glidplattans flata sida.

Vid kant- och formfräsning utan parallellanslag måste fräsverktyget vara försett med styrtapp eller kullager.

För på plåt elverktyg från sidan mot arbetsstycket tills fräsverktygets styrtapp eller kullager ligger an mot den kant på arbetsstycket som ska bearbetas. Styr elverktyget med båda händerna längs arbetsstyckets kant. Se till att elverktyget ligger i rätt vinkel. För kraftigt tryck kan skada kanten på arbetsstycket.

Fräsning med parallellanslag (se bild E)

Skjut in parallellanslaget 26 med styrstängerna 27 i bottenplattan 14 och dra fast det med vingskruvarna 10 så att erforderligt mått uppstår. Med vingskruvarna 28 och 29 kan parallellanslaget ytterligare ställas in i längdriktning.

Med ratten 30 kan sedan de båda vingskruvarna 28 lossas och längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 30 motsvarar en justering om 0,1 mm.

Med anslagsskenan 31 kan parallellanslagets anliggningsyta förändras.

För det inkopplade elverktyget längs arbetsstyckets kant med jämn matning och tryck i sidled mot parallellanslaget.

Vid fräsning med parallellanslaget 26 ska damm och spån sugas ut genom den speciella utsugningsadaptern 32. Utsugningsadaptern 24 kan kvarstå monterad.

Fräsning med fräscirkel (se bild F)

För cirkelrund fräsning kan fräscirkeln/styrkeneadaptern 33 användas. Montera fräscirkeln som bilden visar.

Skruva in centerskruven 38 i fräscirkelns gänga. Placera skruvspetsen i centrum på den cirkelbåge som ska fräsas och kontrollera att skruvspetsen griper in i arbetsstyckets yta.

Ställ grovt in önskad radie genom att förskjuta fräscirkeln och dra fast vingskruvarna 35 och 36.

Med ratten 37 kan sedan vingskruven 36 lossas och längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 37 motsvarar en justering om 0,1 mm.

För det inkopplade elverktyget med högra handtaget 1 och handtaget för fräscirkeln 34 över arbetsstycket.

Med hjälp av styrskenan 40 kan linjär fräsning utföras.

För kompensering av höjdskillnaden måste distansplattan 39 monteras.

Fäst styrskenan 40 med lämplig spännutrustning, t.ex. skruvtvingar, på arbetsstycket. Lägg upp elverktyget med påmonterad styrskeneadapter 33 på styrskenan.

Fräsning med kopierhylsa (se bilder H-L)

Med hjälp av kopierhylsan 44 kan konturer från mallar resp. schabloner överföras till arbetsstycket.

För att kopierhylsan 44 ska kunna användas måste kopierhylsadaptern 41 sättas in i glidplattan 12.

Placera kopierhylsadaptern 41 uppifrån på glidplattan 12 och skruva fast den med de båda fästskruvarna 42. Kontrollera att upplåsningsspaken för kopierhylsadaptern 43 är fritt rörlig.

Välj en kopierhylsa som motsvarar schablonens resp. mallens tjocklek. På grund av kopierhylsans utskjutande höjd måste schablonen ha en tjocklek på minst 8 mm.

Påverka upplåsningsspaken 43 och sätt kopierhylsan 44 från undre sidan in i kopierhylsadaptern 41. Kodnockarna måste härvid kännbart låsa i kopierhylsans urtag.

Fräsverktygets diameter ska vara mindre än kopierhylsans inre diameter.

För att avståndet mellan fräscentrum och kopierhylskanten ska vara lika runtom kan kopierhylsan och glidplattan centreras mot varandra, om så behövs.

• Tryck upplåsningsspaken 16 nedåt och för överfräsen mot anslag på bottenplattan 14. Släpp åter upplåsningsspaken 16 för fixering av detta nedsänkningsdjup.
• Lossa fästskruvarna 45 ca. 2-3 varv så att glidplattan 12 är fritt rörlig. Sätt in centrerdornen 46 i verktygsfästet som bilden visar. Dra för hand så långt fast överfallsmuttern att centrerdornen ännu är fritt rörlig. Rikta in centrerdornen 46 och kopierhylsan 44 mot varandra genom att lätt förskjuta glidplattan 12. Dra fast fästskruvarna 45. Ta bort centrerdornen 46 ur verktygsfästet. Tryck upplåsningsspaken 16 och förskjut överfräsen till översta läget.

För fräsning med kopierhylsan 44 förfar så här: - För det inkopplade elverktyget med kopierhylsan mot schablonen. Tryck upplåsningsspaken 16 nedåt och för överfräsen långsamt nedåt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 16 för fixering av detta nedsänkningsdjup. - För elverktyget med utskjutande kopierhylsa med tryck i sidled längs schablonen.

GOF 2000 CE kan användas med ett flertal fräsbord som erbjuds på tillbehörsmarknaden. För att kunna garantera en säker montering och ändamålsenlig användning av GOF 2000 CE med ett fräsbord är det viktigt:

• att valt fräsbord är kompatibelt med GOF 2000 CE (beakta anvisningarna tillverkaren av fräsbordet lämnat)
• följ bordstillverkarens installations- och hanteringsinstruktioner
• följ alla säkerhetsanvisningar från fräsbordstillverkaren och alla säkerhetsanvisningar i denna bruksanvisning för GOF 2000 CE.

Bosch ansvarar inte för kroppsskada eller sakskada som kan uppstå vid fel användning av GOF 2000 CE med ett fräsbord.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Under extrema förhållanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras. Rekommendationen för sådana fall är att använda en stationär utsugningsanläggning, ofta blåsa rent ventilationsöppningarna och koppla in en jordfelsbrytare (FI).

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste oanvändbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Montering av avsugadaptern

För montering av avsugadaptern 24 sätter du elverktyget i övre utgångsläge genom att trycka på låsspaken 16.

Sätt in avsugadaptern 24, vrid avsugadaptern 24 åt höger tills det känns ett stopp (bajonettlås) och fäst den med vingeskruven 25.

Obs! Vid fräsdiametrar över 30 mm måste du ta bort insatsen 47 från avsugadaptern 24 genom att trycka på spännlåset.

För grovinställning av fräsdjupet gör du följande:

Med vridknappen 30 kan du finjustera längden efter att du har lossat de två vingeskruvarna 28. Ett varv motsvarar en justeringssträcka på 2,0 mm, och en delstreck på vridknappen 30 motsvarar en ändring av justeringssträckan på 0,1 mm.

Med anliggningslisten 31 kan du ändra den verksamma anliggningsytan för parallellanslaget.

För det inkopplade elverktyget med jämn framföring och sidotryck på parallellanlägget längs kanten på arbetsstycket.

Med vridknappen 37 kan du finjustera längden efter att vingeskruven 36 lossats. Ett varv motsvarar en justeringssträcka på 2,0 mm, och en delstreck på vridknappen 37 motsvarar en ändring av justeringssträckan på 0,1 mm.

Fräsning med styrskena (se bild G)

Med styrskenor 40 kan du utföra arbeten som går rakt fram.

För att utjämna höjdskillnaden måste du montera en distansplatta 39.

Montera frässirkel/styrskenadaptern 33 så som visas på bilden.

Varning för nätspänningen! Nätspänningen måste överensstämma med uppgifterna på elverktygets typskylt. Verktyg märkta med 230 V kan även anslutas till 220 V.

Förinställning av varvtal

Med varvtalsreglaget för förinställning av varvtal 17 kan du ändra varvtalet beroende på den specifika uppgiften under arbetets gång.
