Produkttype	Professionel overfræser
Mærke	Bosch
Model	GOF 2000 CE
Nominel optagen effekt	2000 W
Tomgangshastighed	8000 – 21000 o/min
Hastighedsforvalg	Ja (6-trins hjul) med Constant-Electronic
Værktøjsholder (spændpatron)	8 – 12,7 mm (1/2 tomme)
Overfræservandring	65 mm
Vægt (ifølge EPTA 01/2003)	6,0 kg
Beskyttelsesklasse	II (dobbelt isolering)
Tilslutning til støvudsugning	Ja (diameter 35 mm)
Bearbejdelige materialer	Træ, plast, lette byggematerialer, ikke-jernholdige metaller (ved reduceret hastighed)
Hovedfunktioner	Fræsning af riller, kanter, profiler, kopiering, cirkelfræsning med passer, styring på skinne
Sikkerhed	Spindellås, tænd/sluk-knap med lås, justerbar dybdeanslag
Vedligeholdelse og rengøring	Rengør regelmæssigt ventilationsåbningerne; ved intensivt metalarbejde, blæs indersiden ren
Reservedele og reparationsmuligheder	Reservedele fås via Bosch service; 10-cifret artikelnummer på typeskiltet
Generelle oplysninger	Brugsanvisning fås på flere sprog; tilbehør: parallellanslag, fræsepasser, styreskinne, kopieringsringe

Ofte stillede spørgsmål - GOF 2000 CE BOSCH

Hvordan justeres fræsedybden på Bosch GOF 2000 CE?

Justeringen foregår i to trin: først en grovjustering med knap 7 og håndtag 5, derefter en finjustering med knap 1 og skala 2 (1 omgang = 2 mm, 1 streg = 0,1 mm). Brug niveaustopperen 8 til successive gennemløb.

Hvordan skiftes fræseværktøjet?

Tag stikket ud. Lås spindlen med knap 9, løsn møtrikken 11 med en gaffelnøgle (24 mm), indsæt fræseren (skaft mindst 20 mm ind i patronen), og spænd møtrikken. Spænd aldrig patronen uden værktøj.

Hvilken type støvsugning skal bruges?

Brug en støvsuger med slange på Ø 35 mm. Montér støvudsugningsadapteren 24, tilslut slangen, og hvis din støvsuger er kompatibel, starter den automatisk med værktøjet.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær altid øjenbeskyttelse og en støvmaske. Hold værktøjet ved de isolerede overflader, fræs aldrig i metal (søm, skruer), og vent på fuldstændig stop, før du lægger værktøjet fra dig.

Kan GOF 2000 CE bruges på en fræsebord?

Ja, den er kompatibel med visse fræseborde på markedet. Følg bordproducentens anvisninger og overhold alle sikkerhedsinstruktioner. Bosch påtager sig intet ansvar ved forkert installation.

Hvordan udføres cirkelfræsning?

Montér fræsepasseren (tilbehør 33). Skru centreringsskruen 38 i passeren, placer spidsen i cirklens centrum, juster radius, og før værktøjet i en cirkel.

Hvad gør man, hvis værktøjet vibrerer unormalt?

Kontroller, at fræseren er spændt korrekt og ikke er sløv eller beskadiget. Brug kun værktøj i god stand. Hvis vibrationen fortsætter, få apparatet kontrolleret af en autoriseret reparatør.

Hvordan vælges den rigtige hastighed?

Brug hjulet 17. Til hårdt træ og store diametre, brug lav hastighed (position 1-2). Til små fræsere i blødt træ, høj hastighed (5-6). Se tabellen i brugsanvisningen for vejledende værdier.

Hvor finder man artikelnummer og reservedele?

Artikelnummeret (10 cifre) findes på typeskiltet. For reservedele, kontakt Bosch service eller besøg www.bosch-pt.com. I Frankrig: [e-mail] eller N°Vert 0800 055 051.

Hvordan rengøres og vedligeholdes overfræseren?

Før al vedligeholdelse, tag stikket ud. Rengør ventilationsåbningerne med en pensel eller trykluft. Ved arbejde på metaller, blæs regelmæssigt indersiden ren for at undgå ophobning af ledende støv.

BRUGSANVISNING GOF 2000 CE BOSCH

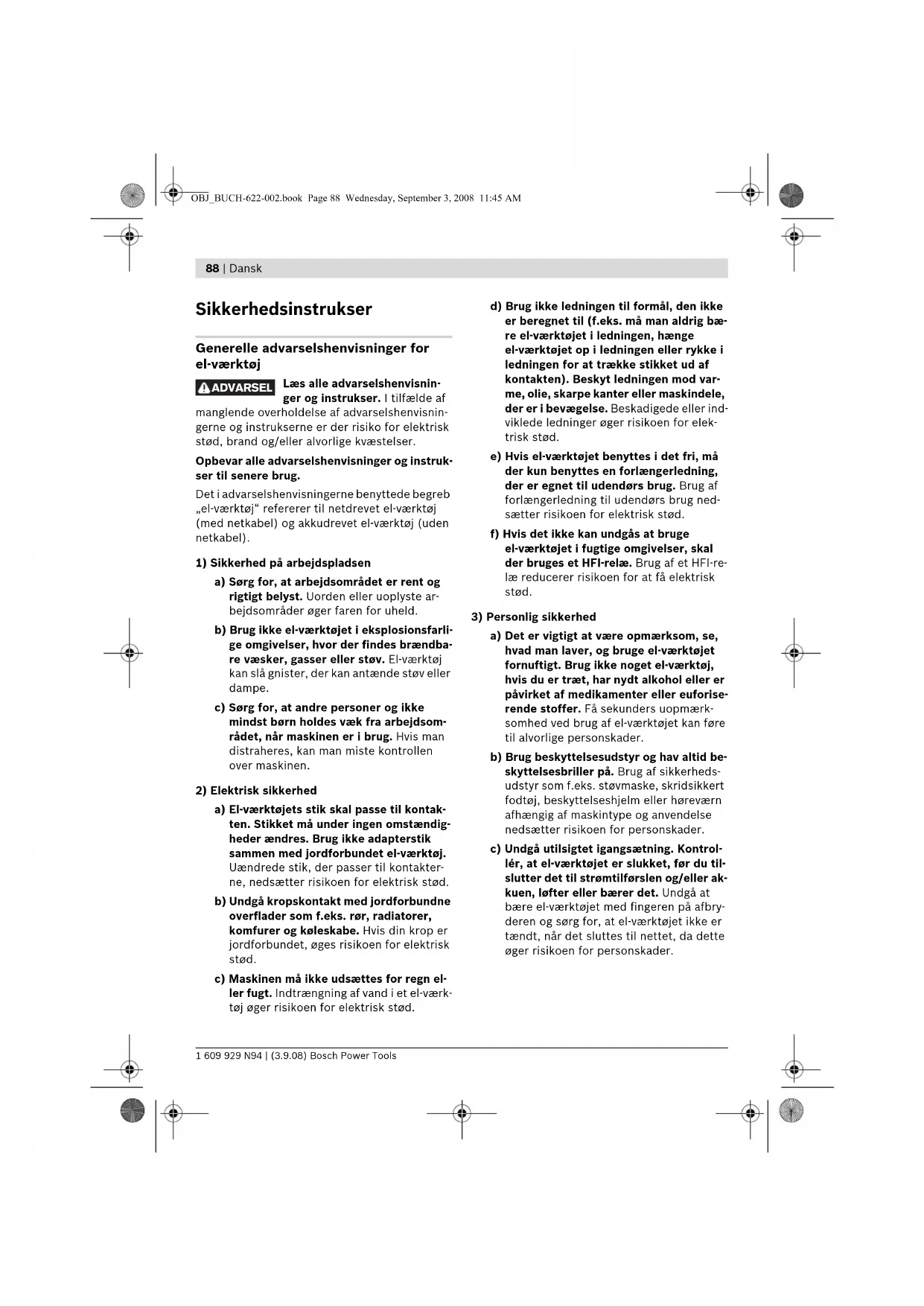

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af

manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvudsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har fået instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) El-værktøjet skal vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er lettere at styre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsforskrifter for fræsere

Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt. Fræseværktøj eller andet tilbehør skal passe nøjagtigt i værktøjsholderen (spændetangen) på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt i el-værktøjets værktøjsholder, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. - El-værktøj skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet. Hold fingrene væk fra fræseområdet og fræseren. Hold fast i ekstrahåndtaget med den anden hånd. Holdes fræseren med begge hænder, kan disse ikke kvæstes af fræseren.

Fræs aldrig hen over metalgenstande, som f.eks. skruer. Fræseværktøjet kan beskadiges og føre til øgede vibrationer. Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger og kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. Anvend ikke uskarpe eller beskadigede fræsere. Uskarpe eller beskadigede fræsere fører til øget friktion, kan klemme fast og føre til ubalance. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. - Rengør arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. - El-værktøjet må ikke bruges, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Maskinen er beregnet til - på fast underlag - at fræse i træ, kunststof og lette byggematerialer, noter, kanter, profiler og aflange huller samt til fræsning med kopiring.

Med reduceret omdrejningstal og tilsvarende fræseværktøj er det også muligt at bearbejde ikke-jernholdige metaller.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Drejeknap til finindstilling af fræsedybde 2 Skala til finindstilling af fræsedybde 3 Håndgreb højre 4 Dybdeanslag 5 Spændarm til grovindstilling af fræsedybde 6 Skala til grovindstilling af fræsedybde 7 Drejeknap til grovindstilling af fræsedybde 8 Trinstop 9 Spindel-låsetast

10 Vingeskrue til parallelanslag-styrestænger (2x)* 11 Muffe med spændetang 12 Glideplade 13 Beskyttelsesmanchet 14 Grundplade 15 Håndgreb venstre 16 Sikkerhedsgreb 17 Indstillingshjul omdrejningstal 18 Låsetast til start-stop-kontakt 19 Start-stop-kontakt

Dansk | 91

20 Fastlåsning til sikkerhedsgreb 21 Gaffelnøgle nøglevidde 24 mm 22 Fræseværktøj 23 Opsugningsslange (Ø 35 mm)* 24 Opsugningsadapter 25 Vingeskrue til opsugningsadapter (2x)* 26 Parallelanslag 27 Styrestang til parallelanslag (2x)* 28 Vingeskrue til finindstilling af parallelanslag (2x) 29 Vingeskrue til grovindstilling af parallelanslag (2x)* 30 Drejeknap til finindstilling af parallelanslag 31 Anslagsliste til parallelanslag* 32 Opsugningsadapter til parallelanslag 33 Fræsecirkel/adapter til styreskinne 34 Greb til fræsecirkel 35 Vingeskrue til grovindstilling af fræsecirkel (2x) 36 Vingeskrue til finindstilling af fræsecirkel (1x) 37 Drejeknap til finindstilling af fræsecirkel 38 Centreringsskrue 39 Afstandsplade (følger med sættet „Fræsecirkel") 40 Styreskinne 41 Adapter til kopiring 42 Fastgørelsesskrue til adapter til kopiring (2x) 43 Sikkerhedsgreb til kopiringadapter 44 Kopiring 45 Fastgørelsesskrue til glideplade (4x) 46 Centeringsdorn *Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Tekniske data

Overfræser GOF 2000 CE
	Professional
Typenummer	3 601 F49 ...
Nominel optagen effekt	W 2000
Omdrejningstal,ubelastet	min-18000-21000
Indstilling af omdrej-ningstal	●
Konstantelektronik	●
Tilslutning til støvop-sugning	●
Værktøjsholderen	mm8-12,7inch1/4-1/2
Fræsekurvslag	mm 65
Vægt svarer tilEPTA-Procedure01/2003	kg 6,0
Beskyttesesklasse	#/II
Angivelsene gælder for nominelle spændinger [U]230/240 V. Disse angivelser kan variere ved lavere spændinger og i landspecifikke udf赦lser.Se typenumper på el-værktøjets typeskitt. Handelsbe-tegnelserne for de enkelte el-værktøjer kan variere.

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745 (spånplade).

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 89 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Vibrationseksponering a_h = 5,0 m/s², usikkerhed K = 1,5 m/s².

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

92 | Dansk

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring CE Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).

Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Det anbefales at bruge beskyttelseshandsker, når fræseværktøj skal sættes i og skiftes.

Fræseværktøj findes i forskellige udførelser og kvaliteter, som skal vælges afhængigt af formålet.

Fræseværktøj af "highspeed"-stål er egnet til fræsning af bløde materialer som f.eks. blødt træ og kunststof.

Fræseværktøj med hårdmetalskær er især velegnet til hårde og porøse materialer som f.eks. hårdt træ.

Originalt fræseværktøj fra det omfangsrige Bosch-tilbehørsprogram kan købes hos din forhandler.

Isæt kun fejlfrie og rene fræsere.

Tryk på spindel-låsetasten 9 (O) og hold den fast. Drej spindlen evt. en smule med hånden, til fastlåsningen falder i hak. Betjen kun spindel-låsetasten 9, når maskinen står stille. - Løsn omløbermøtrikken 11 med gaffelnøglen 21 (nøglevidde 24 mm) ved at dreje den til venstre (•). - Skub fræseværktøjet ind i spændetangen. Fræserskaftet skal være skubbet mindst 20 mm ind i spændetangen. Spænd omløbermøtrikken 11 med gaffelnøglen 21 (nøglevidde 24 mm) ved at dreje den til højre. Slip spindel-låsetasten 9.

Sæt aldrig noget fræseværktøj med diameter over 50 mm uden monteret kopiring. Dette fræseværktøj passer ikke gennem grundpladen. Spænd under ingen omstændigheder spændetangen med omløbermøtrikken, så længe der ikke er monteret noget fræseværktøj. Ellers kan spændetangen blive beskadiget.

Støv-/spånudsugning (se Fig. B)

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Anvend helst en støvopsugning. Sørg for god udluftning af arbejdspladsen. Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Montering af adapter til støvopsugning

Stil el-værktøjet i den øverste udgangsposition ved at betjene sikkerhedsgrebet 16, før opsugningsadapteren monteres 24.

Sæt opsugningsadapteren 24 i, drej opsugningsadapteren 24 til højre, indtil anslaget mærkes (bajonetlås) og fastgør den med vingeskruen 25.

Bemærk: Ved fræsediametre over 30 mm skal indsatsen 47 fjernes ved at trykke spændesnippen ud af opsugningsadapteren 24.

Anbring en opsugningsslange (Ø 35 mm) 23 (tilbehør) på den monterede opsugningsadapter. Forbind opsugningsslangen 23 med en støvsuger (tilbehør).

El-værktøjet kan tilsluttes direkte til stikdåsen på en almindelig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes.

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Omdrejningstal vælges

Stillehjulet til indstilling af omdrejningstallet 17 bruges til at indstille det nødvendige omdrejningstal - også under driften.

1-2 lavtomdrejningstal

Værdierne i tabellen skal betragtes som vejledende. Det krævede omdrejningstal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Materiale Fræserdia-meter (mm)		Positionstillehjul 17
Hårdt træ (bøg)	4-10	5-6
	12-20	3-4
	22-40	1-2
Bådt træ (fyrre-træ)	4-10	5-6
	12-20	3-6
	22-40	1-3
Spanplader	4-10	3-6
	12-20	2-4
	22-40	1-3
Kunststof	4-15	2-3
	16-40	1-2
Aluminium	4-15	1-2
	16-40	1

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Tænd/sluk

Indstil fræsedybden, før værktøjet tændes, se afsnit, Fræsedybde indstilles".

Til ibrugtagning af el-værktøjet tryk på startstopkontakten 19 og hold den nede.

Til fastlåsning af den nedtrykkede start-stop-kontakt 19 trykkes på låsetasten 18.

El-værktøjet slukkes ved at slippe start-stop-kontakten 19. Er den låst med låsetasten 18, trykkes kort på start-stop-kontakten 19, hvorefter den slippes.

Konstantelektronik

Konstantelektronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.

Fræsedybden må kun indstilles, når elværktøjet er slukket. Fræsedybden grovindstilles på følgende måde: -Anbring el-værktøjet med monteret fræseværktøj på det emne, der skal bearbejdes. Drej skalaen til finindstillingen 2 hen på "0". - Indstil trinstoppet 8 på det laveste trin; trinstoppet falder mærkbart i hak. - Løsn spændearmen til fræsedybde-grovindstillingen 5 ved at dreje den til venstre, så dybdeanslaget 4 er frit bevægeligt og hviler på trinanslaget 8. - Tryk sikkerhedsgrebet 16 ned og før overfræseren langsomt ned, til fræseren 22 berører emnets overflade. Slip sikkerhedsgrebet 16 igen for at fiksere denne neddykningsdybde. - Drej skalaen til grovindstillingen 6 hen på "0". - Indstil den ønskede fræsedybde ved at dreje på drejeknappen til fræsedybde-grovindstillingen 7 og aflæse på skalaen 6. Sørg for, at den drejelige skala 6 ikke mere forindstilles. - Fastgør spændearmen til fræsedybde-grovindstillingen 5 ved at dreje den til højre og før el-værktøjet tilbage opad.

Ved større fræsedybder skal fræseprocesserne gennemføres i flere trin for at undgå meget store spånmængder på en gang. Ved hjælp af trinanslaget 8 kan fræsearbejdet fordeles på flere trin. Indstil den ønskede fræsedybde med det laveste trin på trinanslaget og vælg først de højeste trin til de første fræseprocesser. Afstanden mellem de forskellige trin ændres ved at dreje på justeringsskruerne.

Efter en prøvefræsning kan man indstille fræsedybden nøjagtigt på det ønskede mål ved at dreje på drejeknappen 1; fræsedybden øges ved at dreje til højre og reduceres ved at dreje til venstre. Skalaen 2 skal kun ses som orientering. En omdrejning svarer til en indstillingsvej på 2,0 mm, og en af delstregerne på den øverste kant på skalaen 2 svarer til en ændring af indstillingsvejen med 0,1 mm. Den max. indstillingsvej er ±8 mm.

Eksempel: Den ønskede fræsedybde skal være 10,0 mm, prøvefræsningen gav en fræsedybde på 9,6 mm.

-Løft overfræseren og læg f.eks. et stykke træ ind under glidepladen 12, så fræseren 22 ikke berører emnet, når den sænkes. Tryk sikkerhedsgrebet 16 ned og før overfræseren langsomt ned, til dybdeanslaget 4 rammer trinanslaget 8. Drej skalaen 2 hen på "0" og løsn spændearmen til fræsedybde-grovindstilling 5 ved at dreje den til venstre. Drej drejeknappen 7 0,4 mm/4 delstreger (forskel mellem indstillet og faktisk værdi) til højre og fastgør spændearmen til fræsedybde-grovindstilling 5 ved at dreje den til højre. -Kontrollér den valgte fræsedybde ved at gennemføre en yderligere fræsning.

Arbejdsvejledning

Beskyt fræseren mod stød og slag. Fræseretning og fræsearbejde (se Fig. C) Fræsearbejdet skal altid gennemføres mod fræseværktøjets omdrejningsretning 22 (modløb). Når der fræses med omdrejningsretningen (medløb), kan el-værktøjet rives ud af hånden på brugeren.

Dansk | 95

• Indstil den ønskede fræsedybde, se afsnit „Fræsedybde indstilles".
• Anbring el-værktøjet med monteret fræseværktøj på det emne, der skal bearbejdes, og tænd for el-værktøjet. -Tryk sikkerhedsgrebet 16 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip sikkerhedsgrebet 16 igen for at fiksere denne neddybningsdybde.
• Udfør fræsearbejdet med jævn fremføring. -Før overfræseren tilbage i den øverste position, når fræsearbejdet er færdigt. -Sluk for el-værktøjet.

Til bearbejdning af store emner som f.eks. notfræsning kan man fastgøre et bræt eller en liste på emnet som hjælpeanslag og føre overfræseren langs med hjælpeanslaget. Før overfræseren på den flade side af glidepladen langs med hjælpeanslaget.

Kant- eller formfræsning

Ved kant- eller formfræsning uden parallelanslag skal fræseværktøjet være udstyret med en styretap eller et kugleleje.

-Før det tændte el-værktøj hen mod emnet fra siden, til styretappen eller kuglelejet på fræseværktøjet ligger op ad kanten på det emne, der skal bearbejdes. -Før el-værktøjet med begge hænder langs med emnets kant. Sørg for, at værktøjet holdes i en ret vinkel til emnet. Et for stort tryk kan beskadige kanten på emnet.

Skub parallelanslaget 26 vha. styrestængerne 27 ind i grundpladen 14 og spænd det med vingeskruerne 10 iht. det nødvendige mål. Med vingeskruerne 28 og 29 kan du desuden indstille parallelanslaget i længden.

Med drejeknappen 30 kan man efter løsning af de to vingeskruer 28 finindstille længden. En omdrejning svarer til en indstillingsvej på 2,0 mm, en delstreg på drejeknappen 30 til en ændring af indstillingsvejen på 0,1 mm.

Med anslagslisten 31 kan man ændre parallelanslagets effektive støtteflade.

Før det tændte el-værktøj langs med emnets kant og udfør fræsearbejdet med jævn fremføring samtidig med, at parallelanslaget udsættes for et let tryk fra siden.

Når der fræses med parallelanslaget 26, bør støv og spåner opsuges via den specielle opsugningsadapter 32. Opsugningsadapteren 24 kan forblive monteret.

Fræsning med fræsecirkel (se Fig. F)

Til cirkelrundt fræsearbejde kan man bruge fræsecirklen/styreskinneadapteren 33. Montér fræsecirklen som vist på billedet.

Skru centeringsskruen 38 ind i gevindet på fræsecirklen. Anbring skruespidsen i midten af den cirkel, der skal fræses; hold øje med, at skruespidsen griber ind i emnets overflade.

Indstil den ønskede radius groft ved at forskubbe fræsecirklen og drej vingeskruerne 35 og 36 fast.

Med drejeknappen 37 kan man efter løsning af vingeskruen 36 finindstille længden. En omdrejning svarer til en indstillingsvej på 2,0 mm, en delstreg på drejeknappen 37 til en ændring af indstillingsvejen på 0,1 mm.

Før det tændte el-værktøj med det højre håndgreb 1 og grebet til fræsecirklen 34 hen over emnet.

Fræsning med styreskinne (se Fig. G)

Ved hjælp af styreskinnen 40 kan man gennemføre fræsearbejde, der forløber i en lige linje. Højdeforskellen udlignes ved at montere afstandspladen 39.

Montér fræsecirklen/styreskinneadapteren 33 som vist på billedet.

Fastgør styreskinnen 40 på værktøjet med egnede spændeanordninger som f.eks. skruetvinger. Anbring el-værktøjet med monteret styreskinneadapter 33 på styreskinnen.

Fræsning med kopiring (se Fig. H-L)

Kopiringen 44 bruges til at overføre konturer fra mønstre og skabeloner til emnet.

For at kopiringen 44 kan bruges, skal man forinden have anbragt kopiringens adapter 41 i glidepladen 12.

96 | Dansk

Anbring kopiringens adapter 41 oppefra på glidepladen 12 og skru den fast med de 2 fastgørelsesskruer 42. Sørg for, at sikkerhedsgrebet til kopiringens adapter 43 kan bevæges frit.

Vælg den egnede kopiring (afhængigt af mønsterets eller skabelonens tykkelse). Da kopiringen har en udragende højde, skal skabelonen være mindst 8 mm tyk.

Betjen sikkerhedsgrebet 43 og anbring kopiringen 44 nedefra i kopiringens adapter 41. Kodelåsen skal falde tydeligt i hak i kopiringens udsparinger.

Sørg for, at fræseværktøjets diameter er mindre end kopiringens indvendige diameter.

For at afstanden mellem fræsermidte og kopiringkant er ens over det hele, kan kopiring og glideplade, hvis det er nødvendigt, centreres i forhold til hinanden.

- Tryk sikkerhedsgrebet 16 ned og før overfræseren helt i retning grundplade 14. Slip sikkerhedsgrebet 16 igen for at fiksere denne neddykningsdybde. - Løsn fastgørelsesskruerne 45 ca. 2-3 omdrejninger, så glidepladen 12 er frit bevægelig. - Anbring centreringsdornen 46 ind i værktøjsholderen som vist på billedet. Spænd omløbermøtrikken med hånden, så centreringsdornen stadigvæk kan bevæge sig. - Justér centreringsdornen 46 og kopiringen 44 i forhold til hinanden ved at forskyde glidepladen 12 en smule. - Spænd fastgørelsesskruerne 45. - Fjern centreringsdornen 46 fra værktøjsholderen. - Tryk sikkerhedsgrebet 16 og før overfræseren ind i den øverste position.

Fræsning med kopiring 44 gøres på følgende måde:

- Før det tændte el-værktøj med kopiring hen mod skabelonen. - Tryk sikkerhedsgrebet 16 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip sikkerhedsgrebet 16 igen for at fiksere denne neddykningsdybde. - Før el-værktøjet med udragende kopiring langs med skabelonen samtidigt med, at værktøjet udsættes for et tryk fra siden.

Arbejde med fræsebord (tilbehør)

GOF 2000 CE er kompatibel med flere forskellige fræseborde, der kan købes på tilbehørsmarkedet. For at kunne sikre en sikker montering og korrekt brug af GOF 2000 CE med et fræsebord er det vigtigt, at du:

• sikrer, at det valgte fræsebord er kompatibelt med GOF 2000 CE (overhold forskrifterne fra fræsebordets fabrikant)
• overholde installations- og betjeningsforskrifterne fra fræsebordets fabrikant, overholde alle sikkerhedsforskrifterne fra fræsebordets fabrikant og alle sikkerhedsforskrifterne i denne betjeningsvejledning GOF 2000 CE.

Bosch hæfter ikke for kvæstelser og tingskader, der kan opstå som følge af forkert brug af GOF 2000 CE med et fræsebord.

• Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
• El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Ved ekstreme driftsbetingelser kan ledende støv aflejre sig inde i el-værktøjet i forbindelse med bearbejdning af metaller. El-værktøjets beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det at bruge et stationært udsugningsanlæg, udblæse ventilationsåbningerne med regelmæssige mellemrum og tilkoble en fejlstrømsbeskyttelseskontakt (FI-kontakt).

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasserede elektriske apparater indsamles separat og genbruges iht. gældende miljøforskrifter.

ret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Sikkerhedsanvisninger

Funktionsbeskrivelse

Fræsning med styreskinne (se billede G)

Fræsning med fræsebord (tilbehør)

Sæt en afsugningsslange (Ø 35 mm) 23 (tilbehør) på den monterede afsugningsadapter. Forbind afsugningsslangen 23 med en støvsuger (tilbehør).

El-værktøjet kan tilsluttes direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automatisk, når el-værktøjet tændes.

Støvsugeren skal være egnet til det materiale, der skal bearbejdes.

Konstant-elektronikken holder omdrejningstallet konstant i tomgang og under belastning; dette sikrer en jævn arbejdseffekt.

Dansk | 113

Kundeservice og kunderrådgivning
