BEDIENUNGSANLEITUNG GOF 2000 CE BOSCH

Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D–70745 Leinfelden-Echterdingen Germany www.bosch-pt.com

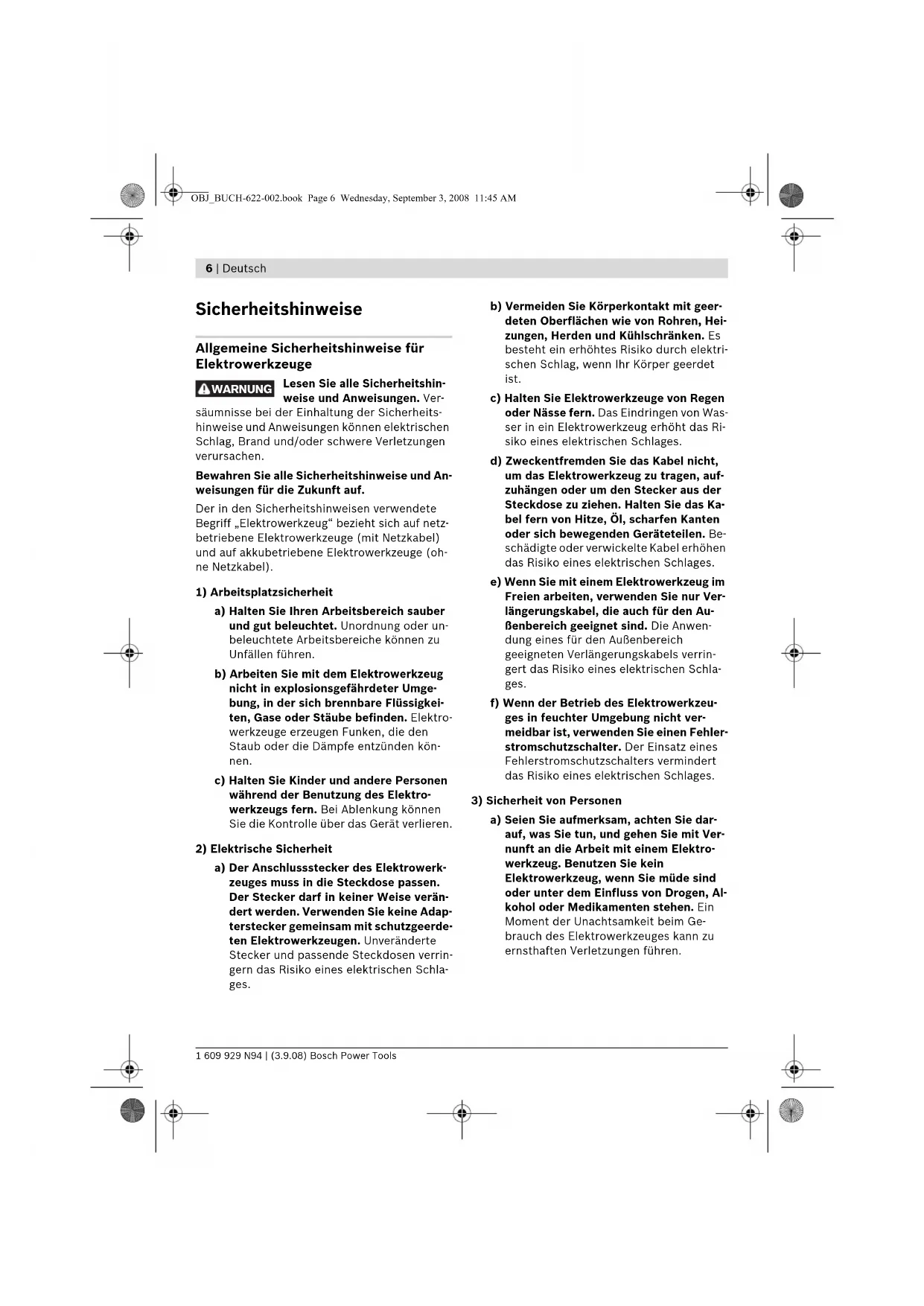

Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adap- terstecker gemeinsam mit schutzgeerde- ten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geer- deten Oberflächen wie von Rohren, Hei- zungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhöht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- ßenbereich geeignet sind. Die Anwen- dung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schla- ges. f) Wenn der Betrieb des Elektrowerkzeu- ges in feuchter Umgebung nicht ver- meidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver- nunft an die Arbeit mit einem Elektro- werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. WARNUNG OBJ_BUCH-622-002.book Page 6 Wednesday, September 3, 2008 11:45 AMDeutsch | 7 Bosch Power Tools 1 609 929 N94 | (3.9.08) b) Tragen Sie persönliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorg- falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. OBJ_BUCH-622-002.book Page 7 Wednesday, September 3, 2008 11:45 AM8 | Deutsch 1 609 929 N94 | (3.9.08) Bosch Power Tools g) Verwenden Sie Elektrowerkzeug, Zube- hör, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Fräsen f Die zulässige Drehzahl des Einsatzwerkzeu- ges muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden. f Fräser oder anderes Zubehör müssen genau in die Werkzeugaufnahme (Spannzange) Ih- res Elektrowerkzeuges passen. Einsatz- werkzeuge, die nicht genau in die Werkzeug- aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. f Führen Sie das Elektrowerkzeug nur einge- schaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück ver- hakt. f Kommen Sie mit Ihren Händen nicht in den Fräsbereich und an den Fräser. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff. Wenn beide Hände die Fräse halten, können diese nicht vom Fräser verletzt werden. f Fräsen Sie nie über Metallgegenstände, Nä- gel oder Schrauben. Der Fräser kann beschä- digt werden und zu erhöhten Vibrationen führen. f Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbei- ten ausführen, bei denen das Einsatzwerk- zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges un- ter Spannung und führt zu einem elektri- schen Schlag. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu- spüren, oder ziehen Sie die örtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elek- troleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gaslei- tung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschä- digung. f Verwenden Sie keine stumpfen oder be- schädigten Fräser. Stumpfe oder beschädig- te Fräser verursachen eine erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht. f Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk- zeug wird mit zwei Händen sicherer geführt. f Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehal- tenes Werkstück ist sicherer gehalten als mit Ihrer Hand. f Halten Sie Ihren Arbeitsplatz sauber. Mate- rialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explo- dieren. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Ka- bel erhöhen das Risiko eines elektrischen Schlages. OBJ_BUCH-622-002.book Page 8 Wednesday, September 3, 2008 11:45 AMDeutsch | 9 Bosch Power Tools 1 609 929 N94 | (3.9.08) Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Dar- stellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz, Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und Langlöcher zu fräsen sowie zum Kopierfräsen. Bei reduzierter Drehzahl und mit entsprechen- den Fräsern können auch NE-Metalle bearbeitet werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite. 1 Drehknopf für Frästiefen-Feineinstellung 2 Skala Frästiefen-Feineinstellung 3 Handgriff rechts 4 Tiefenanschlag 5 Spannhebel für Frästiefen-Grobeinstellung 6 Skala Frästiefen-Grobeinstellung 7 Drehknopf für Frästiefen-Grobeinstellung 8 Stufenanschlag 9 Spindel-Arretiertaste 10 Flügelschraube für Parallelanschlag- Führungsstangen (2x)* 11 Überwurfmutter mit Spannzange 12 Gleitplatte 13 Schutzmanschette 14 Grundplatte 15 Handgriff links 16 Entriegelungshebel 17 Stellrad Drehzahlvorwahl 18 Feststelltaste für Ein-/Ausschalter 19 Ein-/Ausschalter 20 Arretierung für Entriegelungshebel 21 Gabelschlüssel Schlüsselweite 24 mm* 22 Fräser* 23 Absaugschlauch (Ø 35 mm)* 24 Absaugadapter* 25 Flügelschraube für Absaugadapter (2x)* 26 Parallelanschlag* 27 Führungsstange für Parallelanschlag (2x)* 28 Flügelschraube für Parallelanschlag- Feineinstellung (2x)* 29 Flügelschraube für Parallelanschlag- Grobeinstellung (2x)* 30 Drehknopf für Parallelanschlag-Feineinstel- lung* 31 Anschlagleiste für Parallelanschlag* 32 Absaugadapter für Parallelanschlag 33 Fräszirkel/Führungsschienenadapter* 34 Griff für Fräszirkel* 35 Flügelschraube für Fräszirkel-Grobeinstel- lung (2x)* 36 Flügelschraube für Fräszirkel-Feineinstel- lung (1x)* 37 Drehknopf für Fräszirkel-Feineinstellung* 38 Zentrierschraube* 39 Distanzplatte (im Set „Fräszirkel“ enthalten)* 40 Führungsschiene* 41 Kopierhülsenadapter 42 Befestigungsschraube für Kopierhülsenad- apter (2x) 43 Entriegelungshebel für Kopierhülsenadapter 44 Kopierhülse* 45 Befestigungsschraube für Gleitplatte (4x)

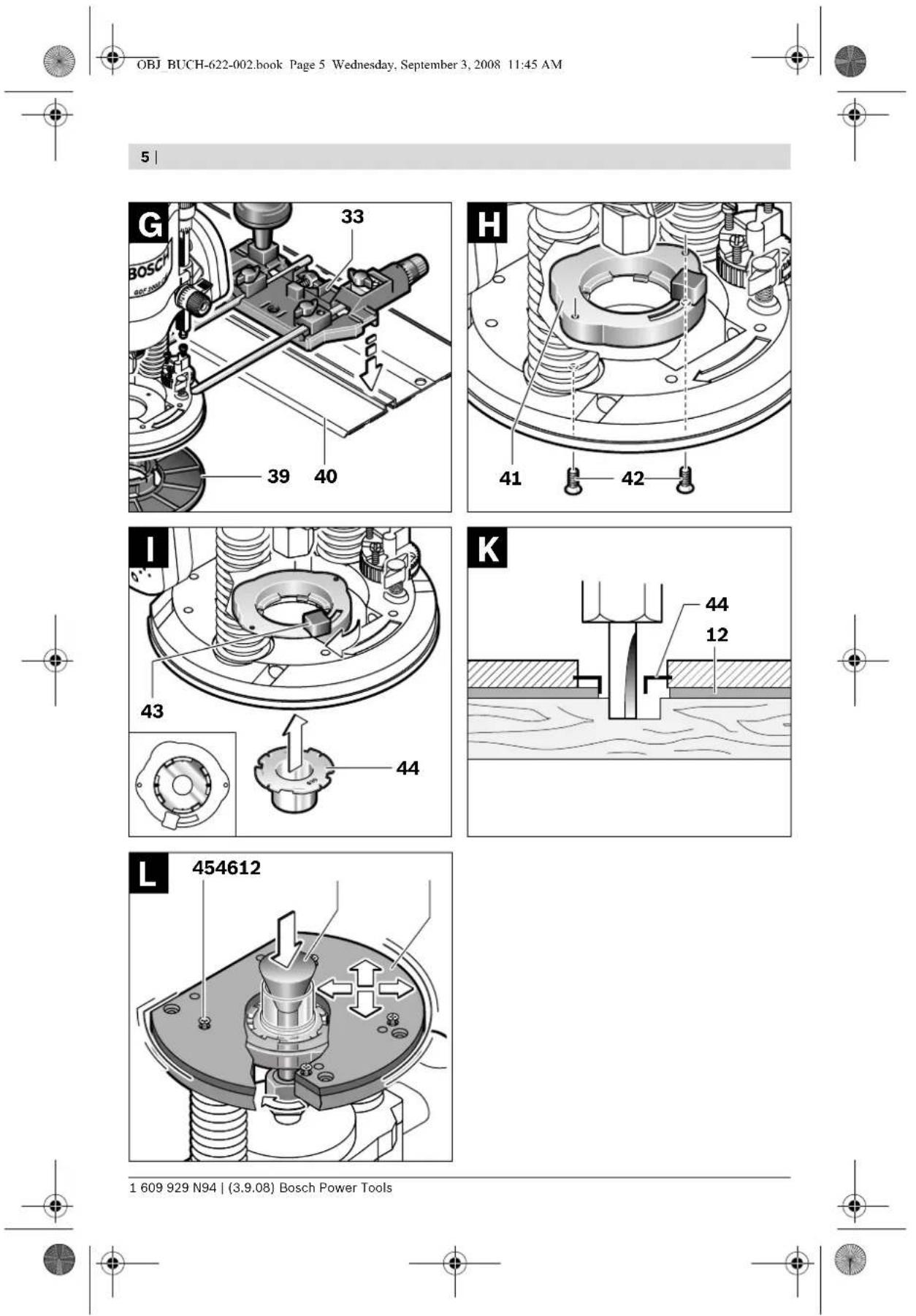

Zentrierdorn* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. OBJ_BUCH-622-002.book Page 9 Wednesday, September 3, 2008 11:45 AM10 | Deutsch 1 609 929 N94 | (3.9.08) Bosch Power Tools Technische Daten Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745 (Spanplatte). Der A-bewertete Geräuschpegel des Elektro- werkzeugs beträgt typischerweise: Schalldruck- pegel 89 dB(A); Schallleistungspegel 100 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a

Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 ge- mäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

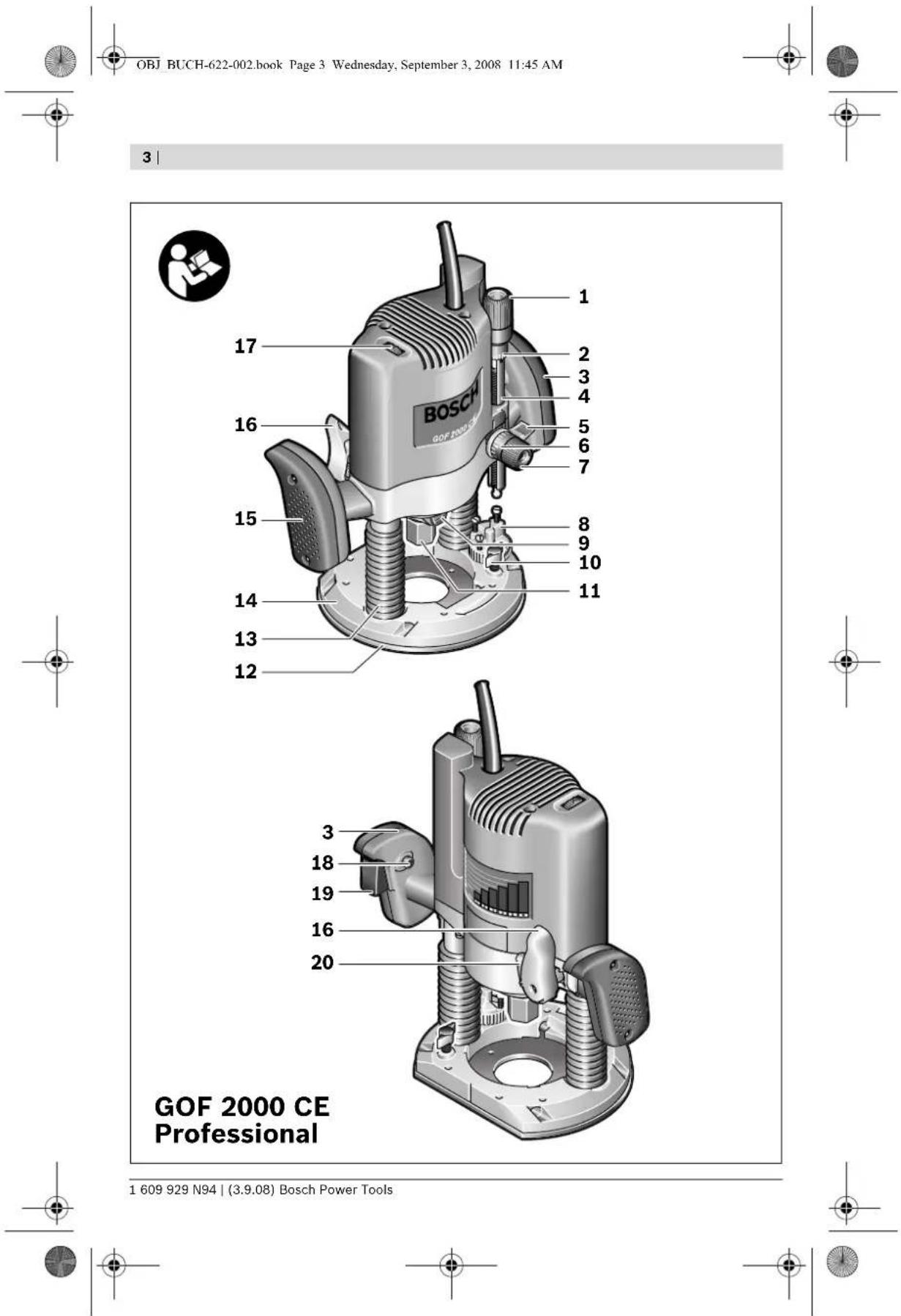

Oberfräse GOF 2000 CE Professional Sachnummer 3 601 F49 ... Nennaufnahmeleistung W 2000 Leerlaufdrehzahl min

– 21000 Drehzahlvorwahl

Anschluss für Staubab- saugung

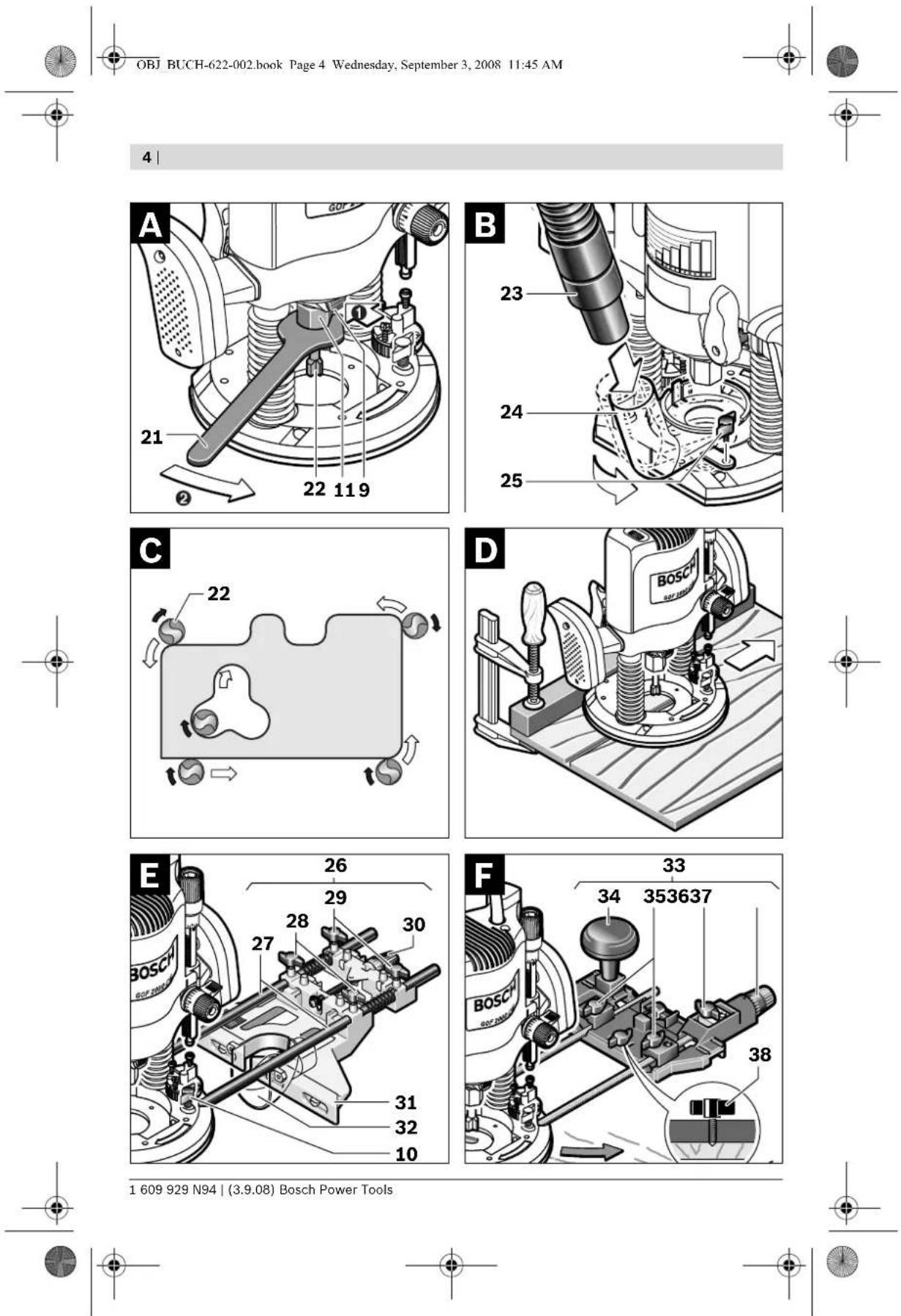

Fräskorbhub mm 65 Gewicht entsprechend EPTA-Procedure 01/2003 kg 6,0 Schutzklasse /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typen- schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun- gen einzelner Elektrowerkzeuge können variieren. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 10 Wednesday, September 3, 2008 11:45 AMDeutsch | 11 Bosch Power Tools 1 609 929 N94 | (3.9.08) Montage Fräser einsetzen (siehe Bild A) f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. f Zum Einsetzen und Wechseln von Fräsern wird das Tragen von Schutzhandschuhen empfohlen. Je nach Einsatzzweck sind Fräser in den ver- schiedensten Ausführungen und Qualitäten ver- fügbar. Fräser aus Hochleistungs-Schnellschnittstahl (HSS) sind zur Bearbeitung weicher Werkstoffe wie z. B. Weichholz und Kunststoff geeignet. Fräser mit Hartmetallschneiden (HM) sind spe- ziell für harte und abrasive Werkstoffe wie z. B. Hartholz und Aluminium geeignet. Original-Fräser aus dem umfangreichen Bosch- Zubehörprogramm erhalten Sie bei Ihrem Fach- händler. Setzen Sie nur einwandfreie und saubere Fräser ein. – Drücken Sie die Spindel-Arretiertaste 9 (n) und halten Sie diese fest. Drehen Sie die Spindel eventuell etwas von Hand, bis die Ar- retierung einrastet. Betätigen Sie die Spindel-Arretiertaste 9 nur bei Stillstand. – Lösen Sie die Überwurfmutter 11 mit dem Gabelschlüssel 21 (Schlüsselweite 24 mm) durch Drehen entgegen dem Uhrzeigersinn (o). – Schieben Sie den Fräser in die Spannzange. Der Fräserschaft muss mindestens 20 mm in die Spannzange eingeschoben sein. – Ziehen Sie die Überwurfmutter 11 mit dem Gabelschlüssel 21 (Schlüsselweite 24 mm) durch Drehen im Uhrzeigersinn fest. Lassen Sie die Spindelarretiertaste 9 los. f Setzen Sie ohne montierte Kopierhülse kei- ne Fräser mit einem Durchmesser größer als 50 mm ein. Diese Fräser passen nicht durch die Grundplatte. f Ziehen Sie die Spannzange mit der Über- wurfmutter keinesfalls fest, solange kein Fräser montiert ist. Die Spannzange kann sonst beschädigt werden. Staub-/Späneabsaugung (siehe Bild B) f Stäube von Materialien wie bleihaltigem An- strich, einigen Holzarten, Mineralien und Me- tall können gesundheitsschädlich sein. Be- rühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atem- wegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchen- staub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbe- handlung (Chromat, Holzschutzmittel). As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine Staubabsau- gung. – Sorgen Sie für gute Belüftung des Arbeits- platzes. – Es wird empfohlen, eine Atemschutzmas- ke mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. Absaugadapter montieren Bringen Sie vor der Montage des Absaugadap- ters 24 das Elektrowerkzeug durch Bestätigen des Entriegelungshebel 16 in die obere Aus- gangsstellung. Setzen Sie den Absaugadapter 24 ein, drehen Sie den Absaugadapter 24 bis zum spürbarem Anschlag nach rechts (Bajonettverschluss) und befestigen Sie ihn mit der Flügelschraube 25. Hinweis: Bei Fräs- durchmessern grö- ßer 30 mm müssen Sie den Einsatz 47 durch Drücken der Spannlasche aus dem Absaugadap- ters 24 entfernen.

OBJ_BUCH-622-002.book Page 11 Wednesday, September 3, 2008 11:45 AM12 | Deutsch 1 609 929 N94 | (3.9.08) Bosch Power Tools Staubabsaugung anschließen Stecken Sie einen Absaugschlauch (Ø 35 mm) 23 (Zubehör) auf den montierten Absaugadap- ter. Verbinden Sie den Absaugschlauch 23 mit einem Staubsauger (Zubehör). Das Elektrowerkzeug kann direkt an die Steck- dose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerk- zeuges automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären. Betrieb Inbetriebnahme f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Elektrowerk- zeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Drehzahl vorwählen Mit dem Stellrad Drehzahlvorwahl 17 können Sie die benötigte Drehzahl auch während des Betriebes vorwählen. 1 – 2 niedrige Drehzahl 3 – 4 mittlere Drehzahl 5 – 6 hohe Drehzahl Die in der Tabelle dargestellten Werte sind Richtwerte. Die erforderliche Drehzahl ist vom Werkstoff und den Arbeitsbedingungen abhän- gig und kann durch praktischen Versuch ermit- telt werden. Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen. Ein-/Ausschalten Stellen Sie vor dem Ein-/Ausschalten die Fräs- tiefe ein, siehe Abschnitt „Frästiefe einstellen“. Drücken Sie zur Inbetriebnahme des Elektro- werkzeuges den Ein-/Ausschalter 19 und halten Sie ihn gedrückt. Zum Feststellen des gedrückten Ein-/Ausschal- ters 19 drücken Sie die Feststelltaste 18. Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 19 los bzw. wenn er mit der Feststelltaste 18 arretiert ist, drücken Sie den Ein-/Ausschalter 19 kurz und lassen ihn dann los. Konstantelektronik Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewähr- leistet eine gleichmäßige Arbeitsleistung. Werkstoff Fräserdurch- messer (mm) Position Stellrad

OBJ_BUCH-622-002.book Page 12 Wednesday, September 3, 2008 11:45 AMDeutsch | 13 Bosch Power Tools 1 609 929 N94 | (3.9.08) Frästiefe einstellen f Die Einstellung der Frästiefe darf nur bei ausgeschaltetem Elektrowerkzeug erfol- gen. Zur Grobeinstellung der Frästiefe gehen Sie wie folgt vor: – Setzen Sie das Elektrowerkzeug mit montier- tem Fräser auf das zu bearbeitende Werk- stück. – Drehen Sie die Skala der Feineinstellung 2 auf „0“. – Stellen Sie den Stufenanschlag 8 auf die niedrigste Stufe; der Stufenanschlag rastet spürbar ein. – Lösen Sie den Spannhebel für Frästiefen- Grobeinstellung 5 durch Linksdrehen, so dass der Tiefenanschlag 4 frei beweglich ist und am Stufenanschlag 8 aufsitzt. – Drücken Sie den Entriegelungshebel 16 nach unten und führen Sie die Oberfräse langsam nach unten, bis der Fräser 22 die Werkstück- oberfläche berührt. Lassen Sie den Entriege- lungshebel 16 wieder los, um diese Eintauch- tiefe zu fixieren. – Drehen Sie die Skala der Grobeinstellung 6 auf „0“. – Stellen Sie die gewünschte Frästiefe durch Drehen am Drehknopf der Frästiefen-Grob- einstellung 7 und durch Ablesen auf der Ska- la 6 ein. Achten Sie darauf, dass Sie die dreh- bare Skala 6 nicht mehr voreinstellen. – Fixieren Sie den Spannhebel für Frästiefen- Grobeinstellung 5 durch Rechtsdrehen und führen Sie das Elektrowerkzeug nach oben zurück. Bei größeren Frästiefen sollten Sie mehrere Be- arbeitungsgänge mit jeweils geringer Spanab- nahme vornehmen. Mit Hilfe des Stufenan- schlags 8 können Sie den Fräsvorgang auf mehrere Stufen aufteilen. Stellen Sie dazu die gewünschte Frästiefe mit der niedrigsten Stufe des Stufenanschlags ein und wählen Sie für die ersten Bearbeitungsgänge zunächst die höheren Stufen. Der Abstand der Stufen kann durch das Verdrehen der Justierschrauben verändert wer- den. Nach einem Probefräsgang können Sie durch Drehen des Drehknopfes 1 die Frästiefe exakt auf das gewünschte Maß einstellen; drehen Sie im Uhrzeigersinn zur Vergrößerung der Frästie- fe, drehen Sie entgegen dem Uhrzeigersinn zur Verringerung der Frästiefe. Die Skala 2 dient da- bei zur Orientierung. Eine Umdrehung ent- spricht einem Verstellweg von 2,0 mm, einer der Teilstriche am oberen Rand der Skala 2 ent- spricht einer Veränderung des Verstellwegs um 0,1 mm. Der maximale Verstellweg beträgt ± 8mm. Beispiel: Die gewünschte Frästiefe soll 10,0 mm sein, die Probefräsung ergab eine Frästiefe von 9,6 mm. – Heben Sie die Oberfräse an und legen Sie z. B. etwas Restholz unter die Gleitplatte 12, so dass der Fräser 22 beim Absenken das Werkstück nicht berührt. Drücken Sie den Entriegelungshebel 16 nach unten und füh- ren Sie die Oberfräse langsam nach unten, bis der Tiefenanschlag 4 auf dem Stufenan- schlag 8 aufsitzt. – Drehen Sie die Skala 2 auf „0“ und lösen Sie den Spannhebel für Frästiefen-Grobeinstel- lung 5 durch Linksdrehen. – Drehen Sie den Drehknopf 7 um 0,4 mm/4 Teilstriche (Differenz aus Soll- und Istwert) im Uhrzeigersinn und fixieren Sie den Spann- hebel für Frästiefen-Grobeinstellung 5 durch Rechtsdrehen. – Überprüfen Sie die gewählte Frästiefe durch einen weiteren Probefräsgang. Arbeitshinweise f Schützen Sie Fräser vor Stoß und Schlag. Fräsrichtung und Fräsvorgang (siehe Bild C) f Der Fräsvorgang muss stets gegen die Um- laufrichtung des Fräsers 22 erfolgen (Ge- genlauf). Beim Fräsen mit der Umlaufrich- tung (Gleichlauf) kann Ihnen das Elektrowerkzeug aus der Hand gerissen werden. – Stellen Sie die gewünschte Frästiefe ein, sie- he Abschnitt „Frästiefe einstellen“. OBJ_BUCH-622-002.book Page 13 Wednesday, September 3, 2008 11:45 AM14 | Deutsch 1 609 929 N94 | (3.9.08) Bosch Power Tools – Setzen Sie das Elektrowerkzeug mit montier- tem Fräser auf das zu bearbeitende Werk- stück und schalten Sie das Elektrowerkzeug ein. – Drücken Sie den Entriegelungshebel 16 nach unten und führen Sie die Oberfräse langsam nach unten, bis die eingestellte Frästiefe er- reicht ist. Lassen Sie den Entriegelungshebel 16 wieder los, um diese Eintauchtiefe zu fi- xieren. – Führen Sie den Fräsvorgang mit gleichmäßi- gem Vorschub aus. – Führen Sie nach Beendigung des Fräsvor- gangs die Oberfräse in die oberste Position zurück. – Schalten Sie das Elektrowerkzeug aus. Fräsen mit Hilfsanschlag (siehe Bild D) Zur Bearbeitung großer Werkstücke bspw. beim Nutenfräsen können Sie ein Brett oder eine Leis- te als Hilfsanschlag am Werkstück befestigen und die Oberfräse am Hilfsanschlag entlangfüh- ren. Führen Sie die Oberfräse an der abgeflach- ten Seite der Gleitplatte entlang am Hilfsan- schlag. Kanten- oder Formfräsen Beim Kanten- oder Formfräsen ohne Parallelan- schlag muss der Fräser mit einem Führungszap- fen oder einem Kugellager ausgestattet sein. – Führen Sie das eingeschaltete Elektrowerk- zeug von der Seite an das Werkstück heran, bis der Führungszapfen oder das Kugellager des Fräsers an der zu bearbeitenden Werk- stückkante anliegt. – Führen Sie das Elektrowerkzeug mit beiden Händen an der Werkstückkante entlang. Ach- ten Sie dabei auf eine winkelgerechte Aufla- ge. Zu starker Druck kann die Kante des Werkstücks beschädigen. Fräsen mit Parallelanschlag (siehe Bild E) Schieben Sie den Parallelanschlag 26 mit den Führungsstangen 27 in die Grundplatte 14 ein und ziehen Sie ihn mit den Flügelschrauben 10 entsprechend dem erforderlichen Maß fest. Mit den Flügelschrauben 28 und 29 können Sie den Parallelanschlag zusätzlich der Länge nach ein- stellen. Mit dem Drehknopf 30 können Sie nach dem Lö- sen beider Flügelschrauben 28 die Länge fein- einstellen. Eine Umdrehung entspricht dabei ei- nem Verstellweg von 2,0 mm, einer der Teilstriche am Drehknopf 30 entspricht einer Veränderung des Verstellwegs um 0,1 mm. Mittels der Anschlagleiste 31 können Sie die wirksame Anlagefläche des Parallelanschlags verändern. Führen Sie das eingeschaltete Elektrowerkzeug mit gleichmäßigem Vorschub und seitlichem Druck auf den Parallelanschlag an der Werk- stückkante entlang. Beim Fräsen mit dem Parallelanschlag 26 sollte die Staub-/Späneabsaugung über den speziellen Absaugadapter 32 erfolgen. Der Absaugadapter 24 kann montiert bleiben. Fräsen mit Fräszirkel (siehe Bild F) Für kreisrunde Fräsarbeiten können Sie den Fräszirkel/Führungsschienenadapter 33 ver- wenden. Montieren Sie den Fräszirkel wie im Bild gezeigt. Schrauben Sie die Zentrierschraube 38 in das Gewinde im Fräszirkel ein. Setzen Sie die Schraubenspitze in den Mittelpunkt des zu frä- senden Kreisbogens ein, achten Sie dabei dar- auf, dass die Schraubenspitze in die Werkstoffo- berfläche eingreift. Stellen Sie den gewünschten Radius durch Ver- schieben des Fräszirkels grob ein und drehen Sie die Flügelschrauben 35 und 36 fest. Mit dem Drehknopf 37 können Sie nach dem Lö- sen der Flügelschraube 36 die Länge feineinstel- len. Eine Umdrehung entspricht dabei einem Verstellweg von 2,0 mm, einer der Teilstriche am Drehknopf 37 entspricht einer Veränderung des Verstellwegs um 0,1 mm. Führen Sie das eingeschaltete Elektrowerkzeug mit dem rechten Handgriff 1 und dem Griff für den Fräszirkel 34 über das Werkstück. OBJ_BUCH-622-002.book Page 14 Wednesday, September 3, 2008 11:45 AMDeutsch | 15 Bosch Power Tools 1 609 929 N94 | (3.9.08) Fräsen mit Führungsschiene (siehe Bild G) Mit Hilfe der Führungsschiene 40 können Sie ge- radlinig verlaufende Arbeitsvorgänge durchfüh- ren. Zum Ausgleich des Höhenunterschieds müssen Sie die Distanzplatte 39 montieren. Montieren Sie den Fräszirkel/Führungsschie- nenadapter 33 wie im Bild gezeigt. Befestigen Sie die Führungsschiene 40 mit ge- eigneten Spannvorrichtungen, z. B. Schraub- zwingen, auf dem Werkstück. Setzen Sie das Elektrowerkzeug mit montiertem Führungs- schienenadapter 33 auf die Führungsschiene auf. Fräsen mit Kopierhülse (siehe Bilder H–L) Mit Hilfe der Kopierhülse 44 können Sie Kontu- ren von Vorlagen bzw. Schablonen auf Werkstü- cke übertragen. Zur Verwendung der Kopierhülse 44 muss zuvor der Kopierhülsenadapter 41 in die Gleitplatte 12 eingesetzt werden. Setzen Sie den Kopierhülsenadapter 41 von oben auf die Gleitplatte 12 und schrauben Sie ihn mit den 2 Befestigungsschrauben 42 fest. Achten Sie darauf, dass der Entriegelungshebel für den Kopierhülsenadapter 43 frei beweglich ist. Wählen Sie je nach Dicke der Schablone bzw. Vorlage die geeignete Kopierhülse. Wegen der überstehenden Höhe der Kopierhülse muss die Schablone eine Mindeststärke von 8 mm besit- zen. Betätigen Sie den Entriegelungshebel 43 und setzen Sie die Kopierhülse 44 von unten in den Kopierhülsenadapter 41 ein. Die Codiernocken müssen dabei spürbar in die Aussparungen der Kopierhülse einrasten. f Wählen Sie den Durchmesser des Fräsers kleiner als den Innendurchmesser der Ko- pierhülse. Damit der Abstand von Fräsermitte und Kopier- hülsenrand überall gleich ist, können Kopierhül- se und Gleitplatte, falls erforderlich, zueinander zentriert werden. – Drücken Sie den Entriegelungshebel 16 nach unten und führen Sie die Oberfräse bis zum Anschlag in Richtung Grundplatte 14. Lassen Sie den Entriegelungshebel 16 wieder los, um diese Eintauchtiefe zu fixieren. – Lösen Sie die Befestigungsschrauben 45 um ca. 2 – 3 Umdrehungen, so dass die Gleitplat- te 12 frei beweglich ist. – Setzen Sie den Zentrierdorn 46 wie im Bild gezeigt in die Werkzeugaufnahme ein. Ziehen Sie die Überwurfmutter von Hand fest, so dass der Zentrierdorn noch frei beweglich ist. – Richten Sie den Zentrierdorn 46 und die Ko- pierhülse 44 durch leichtes Verschieben der Gleitplatte 12 zueinander aus. – Ziehen Sie die Befestigungsschrauben 45 fest. – Entfernen Sie den Zentrierdorn 46 aus der Werkzeugaufnahme. – Drücken Sie den Entriegelungshebel 16 und führen Sie die Oberfräse in die oberste Posi- tion. Zum Fräsen mit der Kopierhülse 44 gehen Sie wie folgt vor: – Führen Sie das eingeschaltete Elektrowerk- zeug mit der Kopierhülse an die Schablone heran. – Drücken Sie den Entriegelungshebel 16 nach unten und führen Sie die Oberfräse langsam nach unten, bis die eingestellte Frästiefe er- reicht ist. Lassen Sie den Entriegelungshebel 16 wieder los, um diese Eintauchtiefe zu fi- xieren. – Führen Sie das Elektrowerkzeug mit überste- hender Kopierhülse mit seitlichem Druck an der Schablone entlang. OBJ_BUCH-622-002.book Page 15 Wednesday, September 3, 2008 11:45 AM16 | Deutsch 1 609 929 N94 | (3.9.08) Bosch Power Tools Arbeiten mit Frästisch (Zubehör) f Die GOF 2000 CE ist mit mehreren auf dem Zubehörmarkt angebotenen Frästischen kompatibel. Um die sichere Montage und be- stimmungsgemäße Benutzung der GOF 2000 CE mit einem Frästisch sicherzu- stellen ist es unerlässlich, dass Sie: – sicherstellen, dass der gewählte Frästisch mit der GOF 2000 CE kompatibel ist (be- achten Sie dazu die Angaben des Herstel- lers des Frästisches) – den Installations- und Bedienungshinwei- sen des Frästischherstellers folgen – allen Sicherheitshinweisen des Frästisch- herstellers und allen Sicherheitshinwei- sen in dieser Betriebsanleitung der GOF 2000 CE folgen. Bosch ist nicht haftbar für Verletzungen und Sachschäden, die durch unsachgemäße Ver- wendung der GOF 2000 CE mit einem Fräs- tisch entstehen können. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. f Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leit- fähiger Staub im Innern des Elektrowerk- zeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt wer- den. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganla- ge, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom- (FI-) Schutzschalters. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at OBJ_BUCH-622-002.book Page 16 Wednesday, September 3, 2008 11:45 AMDeutsch | 17 Bosch Power Tools 1 609 929 N94 | (3.9.08) Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerk- zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. OBJ_BUCH-622-002.book Page 17 Wednesday, September 3, 2008 11:45 AM18 | English 1 609 929 N94 | (3.9.08) Bosch Power Tools
