KASUTUSJUHEND GOF 2000 CE BOSCH

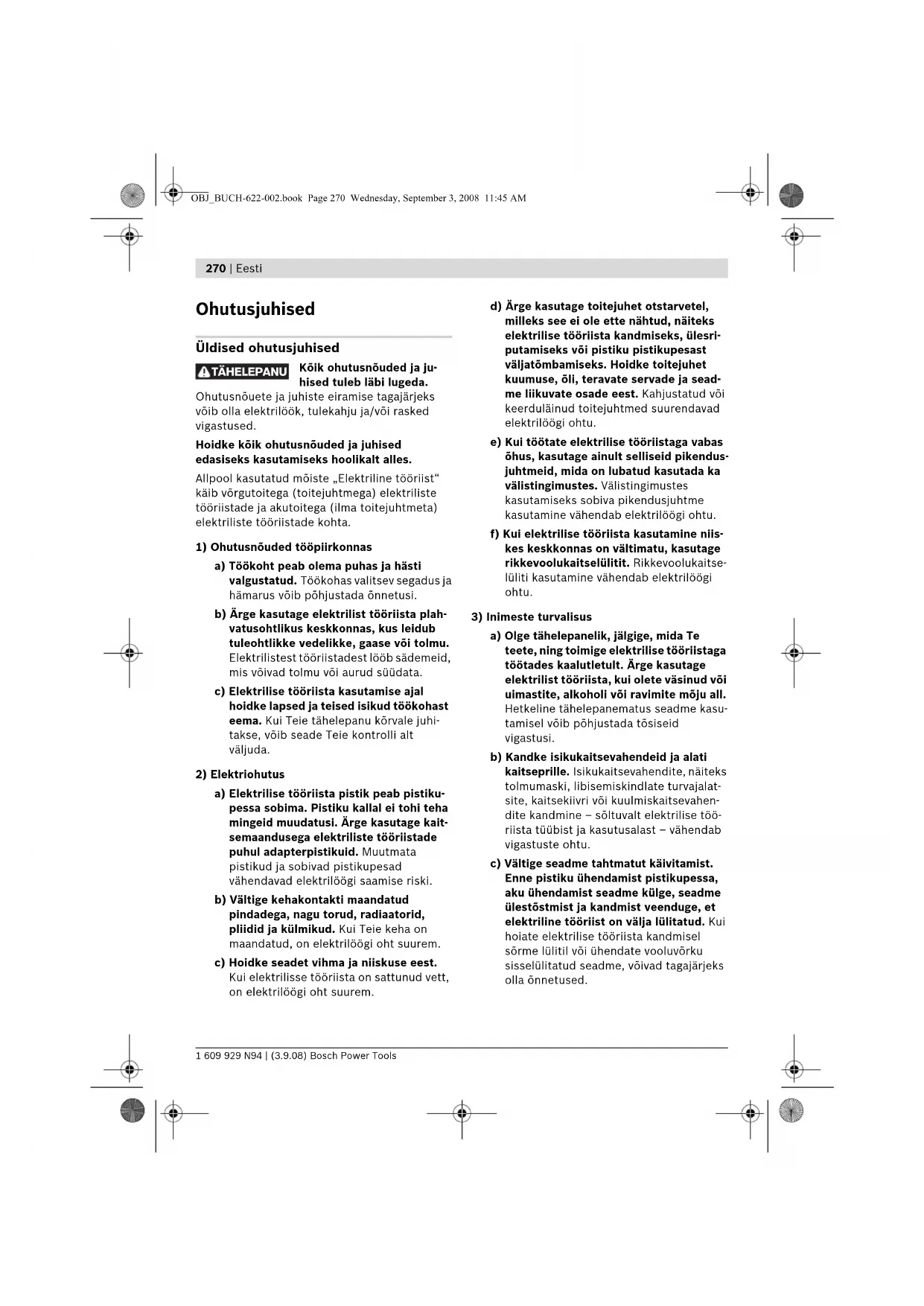

Ohutusjuhised Üldised ohutusjuhised Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. b) Ärge kasutage elektrilist tööriista plah- vatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhi- takse, võib seade Teie kontrolli alt väljuda.

a) Elektrilise tööriista pistik peab pistiku- pessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kait- semaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesri- putamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja sead- me liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendus- juhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui elektrilise tööriista kasutamine niis- kes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitse- lüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasu- tamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalat- site, kaitsekiivri või kuulmiskaitsevahen- dite kandmine – sõltuvalt elektrilise töö- riista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. TÄHELEPANU OBJ_BUCH-622-002.book Page 270 Wednesday, September 3, 2008 11:45 AMEesti | 271 Bosch Power Tools 1 609 929 N94 | (3.9.08) d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui on võimalik paigaldada tolmueemal- dus- ja tolmukogumisseadiseid, veen- duge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi töö- riistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veen- duge, et seadme detailid ei ole murdu- nud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist paran- dada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeserva- dega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarus- tust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse sead- metüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjus- tada ohtlikke olukordi.

a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded freesimisel f Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda. f Freesitera ja teiste lisatarvikute varre läbimõõt peab vastama elektrilise tööriista tarvikukinnituse (tsangi) läbimõõdule. Tarvikud, mille varre läbimõõt ei vasta elektrilise tööriista tarvikukinnituse läbimõõdule, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. f Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. OBJ_BUCH-622-002.book Page 271 Wednesday, September 3, 2008 11:45 AM272 | Eesti 1 609 929 N94 | (3.9.08) Bosch Power Tools f Ärge viige oma käsi freesimispiirkonda ja ketasfreesi lähedusse. Hoidke teise käega lisakäepidemest. Kui hoiate freesi mõlema käega, ei saa freesimistarvik teie käsi vigastada. f Freesimisel vältige freesitera kokkupuudet metallesemete, naelte või kruvidega. Freesitera võib kahjustuda ja suurendada vibratsiooni. f Kui esineb oht, et seade võib tabada varjatud elektrijuhtmeid või omaenda toitejuhet, tohib seadet hoida üksnes isoleeritud käepidemetest. Kontakt pinge all oleva juhtmega pingestab ka seadme metalldetailid ja põhjustab elektrilöögi. f Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobi- vaid otsimisseadmeid või pöörduge kohali- ku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tule- kahju- ja elektrilöögioht. Gaasitorustiku vi- gastamisel plahvatusoht. Veetorustiku vigas- tamisel materiaalne kahju või elektrilöögioht. f Ärge kasutage nürisid või kahjustatud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõõrdumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise. f Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. f Kinnitage töödeldav toorik. Kinnitussead- mete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. f Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergmetallide tolm võib süttida või plahvatada. f Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle. f Ärge kasutage elektrilist tööriista, mille toitejuhe on vigastatud. Ärge puudutage vigastatud toitejuhet; kui toitejuhe saab töötamise ajal vigastada, tõmmake pistik kohe pistikupesast välja. Vigastatud toitejuhe suurendab elektrilöögi ohtu. Tööpõhimõtte kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutus- juhendi lugemise ajaks lahti. Nõuetekohane kasutamine Seade on ette nähtud soonte, servade, profiilide ja pikiavade freesimiseks puitu, plastmaterjalidesse ja kergehitusmaterjalidesse, samuti kopeerfreesimiseks. Töötamisel peab seade kindlalt toetuma töödeldavale pinnale. Madalamatel pööretel ja vastavate freesiteradega saab töödelda ka värvilisi metalle. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Pöördnupp freesimissügavuse peenreguleerimiseks 2 Skaala freesimissügavuse peenreguleerimiseks 3 Parempoolne käepide 4 Sügavuspiirik 5 Lukustushoob freesimissügavuse jämereguleerimiseks 6 Freesimissügavuse jämereguleerimise skaala 7 Pöördnupp freesimissügavuse jämereguleerimiseks 8 Astmeline sügavuspiirik OBJ_BUCH-622-002.book Page 272 Wednesday, September 3, 2008 11:45 AMEesti | 273 Bosch Power Tools 1 609 929 N94 | (3.9.08) 9 Spindlilukustusnupp 10 Tiibkruvi paralleeljuhiku juhtvarraste jaoks (2x)* 11 Mutter koos tsangiga 12 Liugtald 13 Kaitsemansett 14 Alusplaat 15 Vasakpoolne käepide 16 Vabastushoob 17 Pöörete arvu regulaator 18 Lüliti (sisse/välja) lukustusnupp 19 Lüliti (sisse/välja) 20 Vabastushoova lukustusnupp 21 Lehtvõti avaga 24 mm* 22 Freesitera* 23 Imivoolik (Ø 35 mm)* 24 Tolmueemaldusadapter* 25 Tiibkruvi tolmueemaldusadapteri jaoks (2x)* 26 Paralleeljuhik* 27 Paralleeljuhiku juhtvarras (2x)* 28 Tiibkruvi paralleeljuhiku peenreguleerimiseks (2x)* 29 Tiibkruvi paralleeljuhiku jämereguleerimiseks (2x)* 30 Pöördnupp paralleeljuhiku peenreguleerimiseks* 31 Paralleeljuhiku äärik* 32 Tolmueemaldusadapter paralleeljuhiku jaoks 33 Freesisirkel/juhtsiini adapter* 34 Freesisirkli pide* 35 Tiibkruvi freesisirkli jämereguleerimiseks (2x)* 36 Tiibkruvi freesisirkli peenreguleerimiseks (1x)* 37 Pöördnupp freesisirkli peenreguleerimiseks* 38 Tsentrikruvi* 39 Vaheplaat (sisaldub freesisirkli komplektis)* 40 Juhtsiin* 41 Kopeerhülsi adapter 42 Kinnituskruvi kopeerhülsi adapteri jaoks (2x) 43 Kopeerhülsi adapteri vabastushoob 44 Kopeerhülss* 45 Liugtalla kinnituskruvi (4x) 46 Tsentreerimistorn* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Tehnilised andmed Andmed müra/vibratsiooni kohta Mõõtmised teostatud vastavalt standardile EN 60745 (laastplaat). Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 89 dB(A); müravõim- suse tase 100 dB(A). Mõõteviga K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsiooni koguväärtus (kolme suuna vektor- summa), mõõdetud EN 60745 kohaselt: vibratsioon a

, mõõtemääramatus K=1,5m/s

Ülafrees GOF 2000 CE Professional Tootenumber 3 601 F49 ... Nimivõimsus W 2000 Tühikäigupöörded min

– 21000 Pöörete arvu reguleerimine

Freesikorvi tõste mm 65 Kaal EPTA-Procedure 01/2003 järgi kg 6,0 Kaitseaste /II Andmed kehtivad nimipingetel [U] 230/240 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. OBJ_BUCH-622-002.book Page 273 Wednesday, September 3, 2008 11:45 AM274 | Eesti 1 609 929 N94 | (3.9.08) Bosch Power Tools Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõte- meetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsiooni- tase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendama- ta. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibrat- siooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehni- lised andmed“ kirjeldatud toode vastab järg- mistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009). Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž Freesitera paigaldamine (vt joonist A) f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Freesiterade paigaldamisel ja vahetamisel on soovitav kanda kaitsekindaid. Igaks kasutusotstarbeks on saadaval sobiva kvaliteediga freesiterad. Kõrgekvaliteetsest kiirlõiketerasest freesiterad sobivad pehmete materjalide, nt pehme puidu ja plastmaterjalide töötlemiseks. Kõvasulammetallist freesiterad on ette nähtud kõvade ja abrasiivsete materjalide, nt kõva puidu ja alumiiniumi töötlemiseks. Sobivad originaalfreesiterad Boschi rikkalikust lisatarvikute programmist on saadaval müügiesindustes. Kasutage ainult terveid ja puhtaid freesiterasid. – Vajutage spindlilukustusnupp 9 (n) alla ja hoidke seda all. Vajaduse korral keerake spindlit pisut käega, kuni lukustusnupp kohale fikseerub. Käsitsege spindlilukustusnuppu 9 üksnes siis, kui spindel seisab. – Keerake mutter 11 lehtvõtmega 21 (ava 24 mm) vastupäeva lahti (o). – Lükake freesitera tsangi. Freesitera vars peab olema tsangi lükatud vähemalt 20 mm ulatuses. – Keerake mutter 11 lehtvõtmega 21 (ava 24 mm) päripäeva kinni. Vabastage spindlilukustusnupp 9. f Kui kopeerhülss ei ole monteeritud, ärge kasutage freesiterasid, mille läbimõõt on suurem kui 50 mm. Need freesiterad ei mahu läbi alustalla. f Ärge pingutage tsangi koos mutriga kinni, kui freesitera ei ole paigaldatud. Vastasel korral võib tsang kahjustuda. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 274 Wednesday, September 3, 2008 11:45 AMEesti | 275 Bosch Power Tools 1 609 929 N94 | (3.9.08) Tolmu/saepuru äratõmme (vt joonist B) f Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sisse- hingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombi- natsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Võimaluse korral kasutage tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Tolmueemaldusadapteri montaaž Enne tolmueemaldusadapteri 24 paigaldamist viige seade vabastushoovast 16 ülemisse lähteasendisse. Asetage tolmueemaldusadapter 24 kohale, keerake tolmueemaldusadapter 24 lõpuni paremale (bajonettlukustus) ja kinnitage see tiibkruviga 25. Märkus: Kui freesitera läbimõõt on suurem kui 30 mm, tuleb vahedetail 47 tolmueemaldusadap terist 24 eemaldada. Selleks tuleb suruda vahedetaili keeltele. Tolmuimeja ühendamine Suruge imivoolik (Ø 35 mm) 23 (lisatarvik) külgemonteeritud tolmueemaldusadapteri külge. Kasutage imivoolikut 23 koos tolmuimejaga (lisatarvik). Seadme võib ühendada kaugjuhtimisautomaatikaga varustatud Boschi universaaltolmuimejaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltol- muimejat. Kasutus Seadme kasutuselevõtt f Pöörake tähelepanu võrgupingele! Võrgu- pinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Pöörete arvu valik Pöörete arvu regulaatoriga 17 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. 1 – 2 madalad pöörded 3 – 4 keskmised pöörded 5 – 6 kõrged pöörded Tabelis toodud andmed on orienteeruvad. Vajalik pöörete arv sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.

OBJ_BUCH-622-002.book Page 275 Wednesday, September 3, 2008 11:45 AM276 | Eesti 1 609 929 N94 | (3.9.08) Bosch Power Tools Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel jahtumiseks lasta koormuseta töötada umbes 3 minutit maksimaalpööretel. Sisse-/väljalülitus Enne sisse-/väljalülitamist reguleerige välja freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 19 alla ja hoidke seda all. Selleks, et lukustada allavajutatud lülitit (sisse/välja) 19, vajutage lukustusnupule 18. Selleks, et seadet välja lülitada, vabastage lüliti (sisse/välja) 19 või juhul, kui see on lukustusnupuga 18 lukustatud, vajutage korraks lülitile (sisse/välja) 19 ja vabastage see siis. Konstantelektroonika Konstantelektroonika hoiab pöörete arvu tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase töö. Freesimissügavuse reguleerimine f Freesimissügavust tohib reguleerida vaid siis, kui seade on välja lülitatud. Freesimissügavuse jämereguleerimiseks toimige järgnevalt: – Asetage seade koos monteeritud freesiteraga töödeldavale toorikule. – Keerake freesimisügavuse peenreguleerimise skaala 2 asendisse „0“. – Seadke astmeline sügavuspiirik 8 madalaimale astmele; astmeline sügavuspiirik fikseerub tuntavalt kohale. – Vabastage freesimissügavuse jämereguleerimise lukustushoob 5, keerates seda vastupäeva, nii et sügavuspiirik 4 vabalt liigub ja astmelisele sügavuspiirikule 8 toetub. – Vabastushoovale 16 vajutades viige universaalfrees aeglaselt alla, kuni freesitera 22 puudutab tooriku pinda. Uputussügavuse fikseerimiseks vabastage vabastushoob 16 uuesti. – Keerake freesimisügavuse jämereguleerimise skaala 6 asendisse „0“. – Reguleerige välja soovitud reguleerimissügavus, keerates freesimissügavuse jämereguleerimise pöördnuppu 7 ja lugedes näidu skaalalt 6. Veenduge, et te pööratavat skaalat 6 enam ei muuda. – Fikseerige freesimissügavuse jämereguleerimise lukustushoova 5 asend, keerates hooba päripäeva, ja viige seade tagasi üles. Kui on vajadus suurema freesimissügavuse järgi, siis on mugavam freesida järk-järgult. Astmelise sügavuspiiriku 8 abil saate jaotada freesimisoperatsiooni mitmesse järku. Reguleerige soovitud freesimissügavus välja astmelise sügavuspiiriku madalaima astmega ja valige esimeste operatsioonide jaoks alguses kõrgemad astmed. Astmete vahemaad saab muuta justeerimiskruvide keeramisega. Pärast proovifreesimist saate freesimissügavust pöördnupust 1 peenreguleerida; freesimissügavuse suurendamiseks keerake pöördnuppu päripäeva; freesimissügavuse vähendamiseks vastupäeva. Skaala 2 on seejuures orientiiriks. Üks pööre muudab sügavust 2,0 mm, üks sälk skaala 2 ülemises servas vastab sügavuse muutusele 0,1 mm võrra. Sügavust on võimalik maksimaalselt muuta ± 8mm. Näide: Soovitud freesimissügavus peab olema 10,0 mm, proovifreesimine andis freesimissügavuseks 9,6 mm. – Kergitage ülafreesi ja asetage liugtalla 12 alla näiteks puidutükk, nii et freesitera 22 ei puuduta toorikut, kui lasete ülafreesi tagasi alla. Vabastushoovale 16 vajutades viige ülafrees aeglaselt alla, kuni sügavuspiirik 4 toetub astmelisele sügavuspiirikule 8. – Keerake skaala 2 asendisse „0“ ja vabastage freesimissügavuse jämereguleerimise lukustushoob 5, keerates hooba vastupäeva. – Keerake pöördnuppu 7 0,4 mm/4 sälku (ettenähtud ja tegeliku väärtuse vahe) päripäeva ja fikseerige freesimissügavuse jämereguleerimise lukustushoob 5, keerates hooba päripäeva. – Kontrollige valitud freesimissügavust proovifreesimise teel. OBJ_BUCH-622-002.book Page 276 Wednesday, September 3, 2008 11:45 AMEesti | 277 Bosch Power Tools 1 609 929 N94 | (3.9.08) Tööjuhised f Kaitske freesiterasid kukkumise ja löökide eest. Freesimissuund ja freesimisprotsess (vt joonist C) f Ettenihke suund peab olema vastupidine freesitera 22 pöörlemissuunale. Ettenihke suuna ühtimisel freesitera pöörlemissuunaga võib seade ennast kasutaja käest välja rebida. – Reguleerige välja soovitud freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. – Asetage seade koos külgemonteeritud freesiteraga töödeldavale toorikule ja lülitage seade sisse. – Vabastushoovale 16 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 16 uuesti. – Andes seadmele ühtlase ettenihke alustage freesimist. – Pärast freesimise lõpetamist viige ülafrees tagasi ülemisse asendisse. – Lülitage seade välja. Freesimine abijuhikuga (vt joonist D) Soonte freesimisel suurtesse toorikutesse võib tooriku külge kinnitada abivahendina laua või liistu ja juhtida ülafreesi piki seda abijuhikut. Juhtige ülafreesi liugtalla lameda servaga piki abijuhikut. Servade või figuurfreesimine Servade või figuurfreesimisel ilma paralleeljuhikuta peab freesitera olema varustatud juhttapi või kuullaagriga. – Viige sisselülitatud seade küljelt tooriku lähedale, kuni freesitera juhttapp või kuullaager on töödeldava tooriku serva vastas. – Juhtige seadet mõlema käega piki tooriku serva. Seejuures jälgige seadme õiget asendit tooriku suhtes. Liiga tugev surve võib tooriku serva vigastada. Freesimine paralleeljuhikuga (vt joonist E) Lükake paralleeljuhik 26 koos juhtvarrastega 27 alustalda 14 ja pingutage see tiibkruvidega 10 vastavalt nõutud mõõdule kinni. Tiibkruvidega 28 ja 29 saab lisaks reguleerida paralleeljuhiku töökaugust. Pöördnupuga 30 saab pärast mõlema tiibkruvi 28 lahtikeeramist töökaugust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 30 muutusele 0,1 mm võrra. Paralleeljuhiku äärikuga 31 saab muuta paralleeljuhiku toetuspinda. Juhtige sisselülitatud seadet ühtlase ettenihkega ja paralleeljuhikule avaldatava külgsurvega piki tooriku serva. Paralleeljuhikuga 26 freesides peaks tolmu-/laastueemaldus toimuma spetsiaalse tolmueemaldusadapteri 32 kaudu. Tolmueemaldusadapter 24 võib külge jääda. Freesimine freesisirkliga (vt joonist F) Ringjoonte freesimiseks võib kasutada freesisirklit/juhtsiini adapterit 33 . Monteerige freesisirkel vastavalt joonisele. Keerake tsentreerimiskruvi 38 freesisirkli keermesse. Asetage kruviots freesitava ringjoone keskpunkti ja jälgige, et see haakuks tooriku pinnaga. Freesisirklit nihutades reguleerige välja soovitud raadius ja keerake tiibkruvid 35 ja 36 kinni. Pöördnupuga 37 saab pärast tiibkruvi 36 lahtikeeramist pikkust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 37 muutusele 0,1 mm võrra. Viige seade, hoides seda paremast käepidemest 1 ja freesisirkli pidemest 34, tooriku kohale. OBJ_BUCH-622-002.book Page 277 Wednesday, September 3, 2008 11:45 AM278 | Eesti 1 609 929 N94 | (3.9.08) Bosch Power Tools Freesimine juhtsiiniga (vt joonist G) Juhtsiini 40 abil saab teostada sirgjoonelisi freesimisoperatsioone. Kõrguste erinevuste tasakaalustamiseks tuleb monteerida 39 vaheplaat. Monteerige freesisirkel/juhtsiini adapter 33 vastavalt joonisele. Kinnitage juhtsiin 40 sobiva kinnitusseadme, nt pitskruviga, tooriku külge. Asetage seade koos juhtsiini adapteriga 33 juhtsiinile. Freesimine kopeerhülsiga (vt jooniseid H – L) Kopeerhülsi 44 abil saab toorikutele kanda šabloonide kontuure. Kopeerhülsi 44 kasutamiseks tuleb kõigepealt paigaldada kopeerhülsi adapter 41 liugtalda 12. Asetage kopeerhülsi adapter 41 ülalt liugtallale 12 ja keerake see 2 kinnituskruviga 42 kinni. Veenduge, et kopeerhülsi adapteri vabastushoob 43 on vabalt liikuv. Valige šablooni paksusele vastav kopeerhülss. Kopeerhülsi kõrguse tõttu peab šabloon olema vähemalt 8 mm paksune. Vajutage vabastushoovale 43 ja asetage kopeerhülss 44 alt kopeerhülsi adapterisse 41. Koodnukid peavad seejuures tuntavalt fikseeruma kopeerhülsi avadesse. f Freesitera läbimõõt peab olema väiksem kui kopeerhülsi siseläbimõõt. Et freesitera keskpunkti ja kopeerhülsi serva vaheline kaugus oleks kõikjal sama, võib kopeerhülssi ja liugtalda vajaduse korral teineteise suhtes tsentreerida. – Vajutage vabastushoob 16 alla ja juhtige ülafrees kuni piirikuni alusplaadi 14 suunas. Uputussügavuse fikseerimiseks vabastage vabastushoob 16 uuesti. – Keerake kinnituskruvisid 45 ca 2 – 3 pööret, nii et liugtald 12 vabalt liigub. – Asetage tsentreerimistorn 46 vastavalt joonisele tarvikukinnitusse. Pingutage mutter käega kinni, nii et tsentreerimistorn on veel vabalt liikuv. – Rihtige tsentreerimistorn 46 ja kopeerhülss 44, nihutades pisut liugtalda 12, teineteise suhtes välja.

Keerake kinnituskruvid 45 kinni. – Eemaldage tsentreerimistorn 46 tarvikukinnitusest. – Vabastushoovale 16 vajutades viige ülafrees ülemisse asendisse. Kopeerhülsiga 44 freesimiseks toimige järgnevalt: – Juhtige sisselülitatud seade koos kopeerhülsiga vastu šablooni. – Vabastushoovale 16 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 16 uuesti. – Juhtige seadet koos kõrgemalseisva kopeerhülsiga külgsurvega piki šablooni. Töö freespingiga (lisatarvik) f Seadet GOF 2000 CE saab kasutada erinevate freespinkidega. Et tagada seadme GOF 2000 CE kindlat paigaldamist ja freespingi nõuetekohast kasutamist, peate: – veenduma, et valitud freespink on seadmega GOF 2000 CE ühildatav (vt freespingi tootja andmeid) – järgima freespingi tootja paigaldus- ja kasutusjuhiseid – järgima freespingi tootja ohutusnõudeid ja kõiki GOF 2000 CE kasutusjuhendis toodud juhiseid ja ohutusnõudeid. Bosch ei vastuta vigastuste ja varalise kahju eest, mis võivad tekkida seadme GOF 2000 CE asjatundmatust kasutamisest kombinatsioonis freespingiga. Hooldus ja teenindus Hooldus ja puhastus f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. OBJ_BUCH-622-002.book Page 278 Wednesday, September 3, 2008 11:45 AMEesti | 279 Bosch Power Tools 1 609 929 N94 | (3.9.08) f Ekstreemsete töötingimuste korral võib metallide töötlemisel koguneda seadme sisse elektritjuhtivat tolmu. Seadme kaitse- isolatsioon võib kahjustuda. Taolistel juhtu- del on soovitav kasutada statsionaarset tolmuimejat ja rikkevoolukaitselülitit ning lühendada puhastuskordade vahelist aega. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Üksnes EL liikmesriikidele: Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liik- mesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. OBJ_BUCH-622-002.book Page 279 Wednesday, September 3, 2008 11:45 AM280 | Latviešu 1 609 929 N94 | (3.9.08) Bosch Power Tools
