HASZNÁLATI ÚTMUTATÓ GOF 2000 CE BOSCH

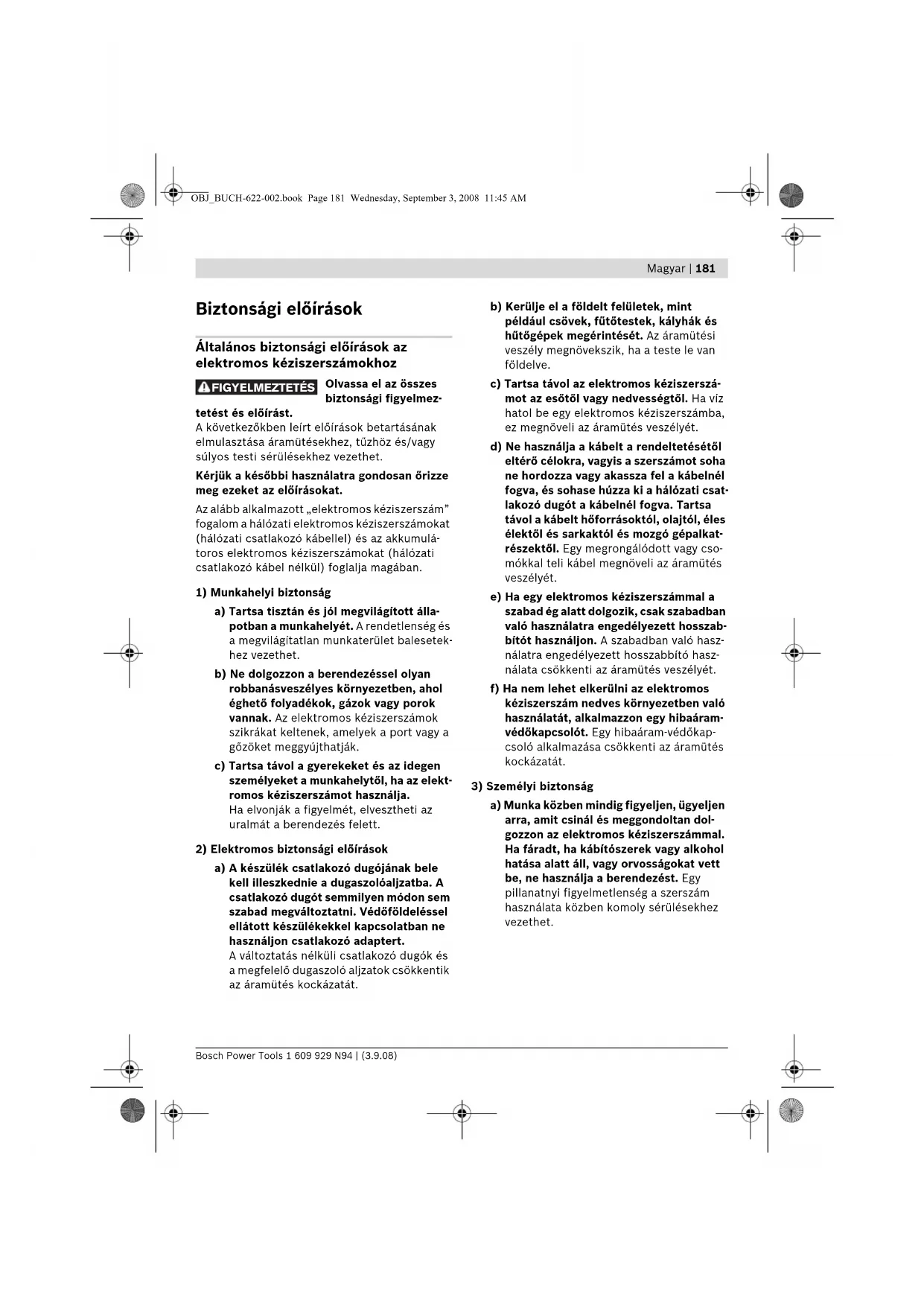

Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulá- toros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított álla- potban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetek- hez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elekt- romos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszá- mot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkat- részektől. Egy megrongálódott vagy cso- mókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszab- bítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító hasz- nálata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram- védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dol- gozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. FIGYELMEZTETÉS OBJ_BUCH-622-002.book Page 181 Wednesday, September 3, 2008 11:45 AM182 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kap- csolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztat- ná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekap- csolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkul- csokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és ös- szegyűjtéséhez szükséges berendezé- seket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek meg- felelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata a) Ne terhelje túl a berendezést. A munká- jához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kézi- szerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kézi- szerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszoló- aljzatból és/vagy az akkumulátor-csoma- got az elektromos kéziszerszámból, mi- előtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézke- dés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kézi- szerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) A készüléket gondosan ápolja. Ellenőriz- ze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektro- mos kéziszerszám működésére. A beren- dezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektro- mos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. OBJ_BUCH-622-002.book Page 182 Wednesday, September 3, 2008 11:45 AMMagyar | 183 Bosch Power Tools 1 609 929 N94 | (3.9.08) f) Tartsa tisztán és éles állapotban a vágó- szerszámokat. Az éles vágóélekkel rendel- kező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkal- mazása veszélyes helyzetekhez vezethet.

5) Szerviz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javít- hatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. Biztonsági előírások a marógépek számára f A betétszerszám megengedett fordulatszámának legalább olyan magasnak kell lennie, mint az elektromos kéziszerszámon megadott legmagasabb fordulatszám. Az olyan tartozék, amely a megengedett legmagasabb fordulatszámánál gyorsabban forog, széttörhet. f A marószerszámoknak vagy egyéb tartozékoknak pontosan be kell illeszkedniük az elektromos kéziszerszám szerszámbefogó egységébe (befogópatronjába). Azok a betétszerszámok, amelyek nem illeszkednek bele pontosan az elektromos kéziszerszám szerszámbefogó egységébe, egyenetlenül forognak, erősen rezgésbe jönnek és ahhoz vezethetnek, hogy a kezelő elveszti az uralmát az elektromos kéziszerszám felett. f Az elektromos kéziszerszámot csak bekap- csolt állapotban vezesse rá a megmunkálás- ra kerülő munkadarabra. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a betét- szerszám beékelődik a munkadarabba. f Sohase tegye be a kezét a marási területre és sohase érintse meg a marót. Fogja meg a másik kezével a pótfogantyút. Ha mindkét kezével fogja a marógépet, a marószerszám nem sértheti meg a kezét. f Sohase dolgozzon a marógéppel fémtár- gyak, szögek, vagy csavarok felett. A maró- szerszám megsérülhet és megnövekedett vibrációhoz vezethet. f Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülnek és áramütéshez vezetnek. f A rejtett vezetékek felkutatásához hasz- náljon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalatot taná- csát. Ha egy elektromos vezetékeket a beren- dezéssel megérint, ez tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása rob- banást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. f Sohase használjon életlen vagy megrongá- lódott marószerszámokat. Az eltompult vagy megrongálódott marószerszámokat magasabb súrlódáshoz vezetnek, beékelőd- hetnek és kiegyensúlyozatlanságokat hoznak létre. f A munka során mindig mindkét kezével tartsa az elektromos kéziszerszámot és gondoskodjon arról, hogy szilárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. f A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezet- tel vagy satuval rögzített munkadarab bizton- ságosabban van rögzítve, mintha csak a kezével tartaná. OBJ_BUCH-622-002.book Page 183 Wednesday, September 3, 2008 11:45 AM184 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools f Tartsa tisztán a munkahelyét. Az anyag- keverékek különösen veszélyesek. A könnyű fémek pora éghető és robbanásveszélyes. f Várja meg, amíg az elektromos kéziszer- szám teljesen leáll, mielőtt letenné. A betét- szerszám beékelődhet, és a kezelő elveszt- heti az uralmát az elektromos kéziszerszám felett. f Sohase használja az elektromos kéziszer- számot, ha a kábel megrongálódott. Ha a hálózati csatlakozó kábel a munka során megsérül, ne érintse meg a kábelt, hanem azonnal húzza ki a csatlakozó dugót a duga- szoló aljzatból. Egy megrongálódott kábel megnöveli az áramütés veszélyét. A működés leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat A készülék rögzített alapra való felfekvés mellett fában, műanyagban és könnyű építési anyagokban hornyok, élek, profilok és hosszlyukak marására, valamint másoló marásra szolgál. Csökkentett fordulatszám alkalmazásával és megfelelő marófejek használatával a készülékkel színes fémek is megmunkálhatók. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Marási mélység finombeállító forgatógomb 2 Marási mélység finombeállító skála 3 Fogantyú a jobb oldalon 4 Mélységi ütköző 5 Marási mélység durvabeállító feszítőkar 6 Marási mélység durvabeállító skála 7 Marási mélység durvabeállító forgatógomb 8 Fokozatos ütköző 9 Orsó-reteszelőgomb 10 A párhuzamos ütköző vezetőrúdjainak szárnyascsavarja (2x)* 11 Hollandi anya befogópatronnal 12 Csúszólemez 13 Védőmanzsetta 14 Alaplap 15 Fogantyú a bal oldalon 16 Reteszelés feloldó kar 17 Fordulatszám előválasztó szabályozókerék 18 Be-/kikapcsoló rögzítőgombja 19 Be-/kikapcsoló 20 Reteszelésfeloldó kar reteszelő 21 24 mm-es villáskulcs* 22 Marószerszám* 23 Elszívó tömlő (Ø 35 mm)* 24 Elszívó adapter* 25 Elszívó adapter szárnyascsavar (2x)* 26 Párhuzamos ütköző* 27 Párhuzamos ütköző vezető rúd (2x)* 28 A párhuzamos ütköző finombeállító szárnyascsavarja (2x)* 29 A párhuzamos ütköző durvabeállító szárnyascsavarja (2x)* 30 Párhuzamos ütköző finombeállító forgatógomb* 31 Párhuzamos ütköző ütközőléce* 32 Párhuzamos ütköző elszívó adapter 33 Marókörző/vezetősín adapter* 34 Marókörző fogantyú* 35 A marókörző durvabeállító szárnyascsavarja (2x)* 36 A marókörző finombeállító szárnyascsavarja (1x)* 37 Marókörző finombeállító forgatógomb* 38 Központozó csavar* 39 Távtartó lap (a „Marókörző” készlet ezt magában foglalja)* 40 Vezetősín* OBJ_BUCH-622-002.book Page 184 Wednesday, September 3, 2008 11:45 AMMagyar | 185 Bosch Power Tools 1 609 929 N94 | (3.9.08) 41 Másolóhüvely adapter 42 Másolóhüvely adapter rögzítő csavar (2x) 43 Másolóhüvely adapter reteszelésfeloldó kar 44 Másolóhüvely* 45 Csúszólemez rögzítőcsavar (4x) 46 Központozó tüske* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Műszaki adatok Zaj és vibráció értékek A mérési eredmények az EN 60745 szabvány alkalmazásával kerültek meghatározásra (forgácslemez). A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 89 dB(A); hangtel- jesítményszint 100 dB(A). Szórás K=3 dB. Viseljen fülvédőt! A rezgési összérték (a három irányban mért rezgés vektorösszege) az EN 60745 szabványnak megfelelően került kiértékelésre: Rezgéskibocsátási érték, a

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési mód- szerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszer- szám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszer- számot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét- szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Felsőmaró GOF 2000 CE Professional Cikkszám 3 601 F49 ... Névleges felvett teljesítmény W 2000 Üresjárati fordulatszám perc

– 21000 A fordulatszám előválasztása

Porelszívó csatlakozó

Szerszámbefogó egység

Marókosár lökete mm 65 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 6,0 Érintésvédelmi osztály /II Az adatok [U] = 230/240 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. OBJ_BUCH-622-002.book Page 185 Wednesday, September 3, 2008 11:45 AM186 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2004/108/EK, 98/37/EK (2009.12.28-ig), 2006/42/EK (2009.12.29-től kezdve) irányelveknek megfelelően. A műszaki dokumentáció a következő helyen található: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Összeszerelés A marószerszám behelyezése (lásd az „A” ábrát) f Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból. f A marószerszámok behelyezéséhez és kicseréléséhez célszerű védőkesztyűt viselni. Marószerszámok a használat céljától függően különböző kivitelekben és minőségben kaphatók. A nagy teljesítményű gyorsvágó acélból készült marószerszámok puha anyagok, mint például puhafa és műanyag, megmunkálására használhatók. A keményfém élekkel ellátott marószerszámok kemény és abrazív anyagok, mint például keményfa és alumínium, megmunkálására szolgálnak. A nagy kiterjedésű Bosch tartozék programban található eredeti marószerszámok a márkakereskedőnél kaphatók. Csak kifogástalan állapotú, tiszta marószerszámokat használjon. – Nyomja be és tartsa benyomva a 9 (n) tengely reteszelőgombot. Szükség esetén forgassa el kézzel egy kissé a tengelyt, amíg az be nem pattan. A 9 tengely reteszelőgombot csak álló helyzetben szabad működtetni. – A 21 villáskulcsot (24-es méret) az óramutató járásával ellenkező irányban (o) forgatva oldja fel a 11 hollandianyát. – Tolja be a marószerszámot a befogópatronba. A marószerszám szárának legalább 20 mm-re bele kell nyúlnia a befogópatronba. – A 21 villáskulcsot (24-es méret) az óramutató járásával megegyező irányban forgatva húzza meg szorosra a 11 hollandianyát. Engedje el a 9 tengely reteszelőgombot. f Ha nincs a készülékre felszerelve egy másolóhüvely, ne használjon 50 mm-nél nagyobb átmérőjű marószerszámokat. Ezek a marószerszámok nem férnek keresztül az alaplapon. f Semmiképpen se szorítsa meg a befogópatront a hollandianyával, ha nincs benne marószerszám. A befogópatron ellenkező esetben megrongálódhat. Por- és forgácselszívás (lásd a „B” ábrát) f Az ólomtartalmú festékrétegek, egyes fafaj- ták, ásványok és fémek pora egészségkárosí- tó hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reak- ciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 186 Wednesday, September 3, 2008 11:45 AMMagyar | 187 Bosch Power Tools 1 609 929 N94 | (3.9.08) – A lehetőségek szerint használjon porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolat- ban tartsa be az adott országban érvényes előírásokat. Az elszívó adapter felszerelése A 24 elszívó adapter felszerelése előtt hozza az elektromos kéziszerszámot a 16 reteszelésfeloldó kar működtetésével a felső kiindulási helyzetbe. Tegye fel a 24 elszívó adaptert, forgassa el a 24 elszívó adaptert jobbra egy jól érezhető ütközésig (bajonettzár), majd a 25 szárnyascsavarral rögzítse. Megjegyzés: 30 mm- t meghaladó marási átmérő esetén a 47 betétet a rögzítő heveder megnyomásával el kell távolítani a 24 elszívó adapterből. A porelszívás csatlakoztatása Dugjon fel egy 23 Ø 35 mm-es elszívó tömlőt (külön tartozék) a már felszerelt elszívó adapterre. Csatlakoztassa a 23 elszívó tömlőt egy porszívóhoz (külön tartozék). Az elektromos kéziszerszámot közvetlenül hozzá lehet csatlakoztatni egy távindító szerkezettel ellátott univerzális Bosch porszívóhoz. Ez az elektromos kéziszerszám bekapcsolásakor automatikusan elindul. A porszívónak alkalmasnak kell lennie a meg- munkálásra kerülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Üzemeltetés Üzembe helyezés f Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. A fordulatszám előválasztása A 17 fordulatszám előválasztó szabályozókerékkel a szükséges fordulatszám üzem közben is előválasztható. 1 – 2alacsony fordulatszám 3 – 4 közepes fordulatszám 5 – 6 nagy fordulatszám A táblázatban található értékek tájékoztató jellegűek. A szükséges fordulatszám a megmunkálásra kerülő anyagtól és a munka körülményeitől függ és egy gyakorlati próbával meghatározható. Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa.

Anyag Maró átmérő (mm) A 17 szabályozó- kerék helyzete Keményfa (bükkfa) 4 – 10 12– 20 22– 40 5 – 6 3 – 4 1 – 2 Puhafa (fenyő) 4 – 10 12– 20 22– 40 5 – 6 3 – 6 1 – 3 Faforgácslemezek 4 – 10 12– 20 22– 40 3 – 6 2 – 4 1 – 3 Műanyagok 4 – 15 16– 40 2 – 3 1 – 2 Alumínium 4 – 15 16– 40 1 – 2

OBJ_BUCH-622-002.book Page 187 Wednesday, September 3, 2008 11:45 AM188 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools Be- és kikapcsolás A be-/kikapcsolás előtt állítsa be a marási mélységet, lásd a „Marási mélység beállítása” c. fejezetet. Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 19 be-/kikapcsolót. A benyomott 19 be-/kikapcsoló reteszeléséhez nyomja be a 18 rögzítőgombot. Az elektromos kéziszerszám kikapcsolásához engedje el a 19 be-/kikapcsolót, illetve, ha az a 18 reteszelőgombbal reteszelve van, nyomja be rövid időre a 19 be-/kikapcsolót, majd engedje el azt. Konstantelektronika A konstantelektronika az előre kiválasztott fordulatszámot az üresjárattól a teljes terhelésig gyakorlatilag állandó szinten tartja és egyenletes munkateljesítményt biztosít. A marási mélység beállítása f A marási mélységet csak kikapcsolt elektromos kéziszerszám mellett szabad beállítani. A marási mélység durva beállításához a következőképpen kell eljárni: – Tegye fel az elektromos kéziszerszámot az arra felszerelt marószerszámmal a megmunkálásra kerülő munkadarabra. – Csavarja el a 2 finombeállító skálát a „0” állásba. – Állítsa be a 8 többfokozatú ütközőt legalacsonyabb fokozatra; a többfokozatú ürköző érezhetően bepattan a megfelelő helyzetbe. – Balra forgatva oldja ki az 5 marási mélység durvabeállító feszítőkart, úgy hogy a 4 mélységi ütköző szabadon mozoghasson és felfeküdjön a 8 többfokozatú ütközőre. – Nyomja le a 16 reteszelésfeloldó kart és vezesse lassan lefelé a felsőmarót, amíg a 22 marószerszám meg nem érinti a megmunkálásra kerülő munkadarab felületét. Ismét engedje el a 16 reteszelésfeloldó kart, hogy így rögzítse ezt az üregmélységet. – Csavarja el a 6 durvabeállító skálát a „0” állásba. – A 7 marási mélység durvabeállító forgatógomb forgatásával és az értékeknek a 6 skálán való leolvasásával állítsa be a kívánt marási mélységet. Ügyeljen arra, hogy a 6 forgatható skála helyzetét már ne változtassa meg. – Jobrra forgatva rögzítse az 5 marási mélység durvabeállító feszítőkart és vezesse vissza felső helyzetbe az elektromos kéziszerszámot. Nagyobb marási mélységek esetén célszerű a munkát több lépésben, kisebb lemunkálási mélységekkel végrehajtani. A 8 többfokozatú ütköző segítségével a marási folyamatot több fokozatra fel lehet osztani. Ehhez állítsa be a többfokozatú ütköző legalacsonyabb fokozatával a kívánt marási mélységet és az első lépésekhez válassza előbb a magasabb fokozatokat. Az egyes fokozatok közötti távolságot a szabályozócsavar elforgatásával lehet megváltoztatni. Egy próbamarás után az 1 forgatógomb elforgatásával pontosan beállíthatja a marási mélységet a kívánt értékre; az óramutató járásával megegyező irányú elforgatás a marási mélység megnöveléséhez, az óramutató járásával ellenkező irányú elforgatás a marási mélység csökkenéséhez vezet. A 2 skála a tájékozódás megkönnyítésére szolgál. Egy teljes fordulat 2,0 mm változtatási útnak, a 2 skála felső részén egy osztás 0,1 mm változtatási útnak felel meg. A maximális beállítási út ± 8mm. Példa: A kívánt marási mélység 10,0 mm, a próbamarás során elért marási mélység 9,6 mm. – Emelje fel a felsőmarót és tegyen valamilyen fadarabot a 12 csúszólemez alá, hogy a 22 marófej a leeresztéskor ne érintse meg a munkadarab felületét. Nyomja le a 16 reteszelésfeloldó kart és vezesse lassan lefelé a felsőmarót, amíg a 4 marószerszám fel nem fekszik a 8 többfokozatú ütközőre. – Forgassa el a 2 skálát a „0” jelöléshez és balra forgatva oldja ki az 5 marási mélység durvabeállító feszítőkart. OBJ_BUCH-622-002.book Page 188 Wednesday, September 3, 2008 11:45 AMMagyar | 189 Bosch Power Tools 1 609 929 N94 | (3.9.08) – Forgassa el a 7 forgatógombot az óramutató járásával megegyező irányba 0,4 mm/4 osztásnyira (ez a kívánt és a tényleges érték különbsége) és rögzítse az 5 marási mélység durvabeállító feszítőkart. – Ezután még egy próbamarással ellenőrizze az így elérhető marási mélységet. Munkavégzési tanácsok f Óvja meg a marószerszámokat a lökésektől és ütésektől. Marási irány és marási eljárás (lásd a „C” ábrát) f A marási folyamatot mindig a 22 marószerszám forgási irányával ellenkező irányban kell végrehajtani. Ha a marószerszám forgási irányával megegyező irányban halad, akkor az ekkor fellépő erők könnyen kitéphetik a kezéből az elektromos kéziszerszámot. – Állítsa be a marási mélységet, lásd a „Marási mélység beállítása” c. fejezetet. – Tegye fel az elektromos kéziszerszámot az arra felszerelt marószerszámmal a megmunkálásra kerülő munkadarabra és kapcsolja be az elektromos kéziszerszámot. – Nyomja le a 16 reteszelésfeloldó kart és vezesse lassan lefelé a felsőmarót, amíg az el nem éri a beállított marási mélységet. Ismét engedje el a 16 reteszelésfeloldó kart, hogy így rögzítse ezt az üregmélységet. – Egyenletes előtolást alkalmazva hajtsa végre a marási folyamatot. – A marási folyamat befejezése után vezesse vissza a felsőmarót a legfelső helyzetbe. – Kapcsolja ki az elektromos kéziszerszámot. Marás egy segédütköző alkalmazásával (lásd a „D” ábrát) Nagyobb munkadarabok megmunkálásához, például horonymarásnál segédütközőként fel lehet szerelni egy falemezt vagy lécet a munkadarabra és a felsőmarót ezután ezen segédütköző mellett lehet végigvezetni. Vezesse végig a felsőmarót a csúszólemez lelaposított részével a segédütköző mentén. Él- vagy alakmarás A párhuzamos ütköző nélkül végzett él- vagy alakmaráshoz a marószerszámnak egy vezetőcsappal vagy golyóscsapággyal kell felszerelve lennie. – Vezesse oldalról a bekapcsolt elektromos kéziszerszámot a megmunkálásra kerülő munkadarabhoz, amíg a marószerszám vezetőcsapja, vagy golyóscsapágya fel nem fekszik a munkadarab megmunkálásra kerülő élére. – Vezesse végig az elektromos kéziszerszámot mindkét kézzel fogva a munkadarab éle mentén. Eközben ügyeljen a megfelelő szögben való felfektetésre. Ha túl erősen rányomja a kéziszerszámot a munkaradbra, megrongálhatja annak az élét. Marás a párhuzamos ütköző használatával (lásd az „E” ábrát) Tolja be a 26 párhuzamos ütközőt a 27 vezetőrudakkal a 14 alaplapba, majd a szükséges méretnek megfelelően a 10 szárnyascsavarokkal rögzítse azt. A 28 és 29 szárnyascsavarral a párhuzamos ütközőt hosszirányban is be lehet állítani. A hosszúságot a 30 forgatógombbal a két 28 szárnyascsavar kioldása után finoman be lehet állítani. Egy teljes fordulat 2,0 mm-nek, a 30 forgatógombon található minden egyes osztás pedig 0,1 mm-nek felel meg. A 31 ütközőléccel meg lehet változtatni a párhuzamos ütköző effektív felfekvési felületét. Egyenletes előtolással és a párhuzamos ütközőre gyakorolt egyenletes oldalirányú nyomással vezesse végig a bekapcsolt elektromos kéziszerszámot a munkadarab élén. A 26 párhuzamos ütköző alkalmazásával végzett maráshoz a por- és forgácselszívásra a 32 speciális elszívó-adaptert kell használni. A 24 elszívó-adapter eközben felszerelt állapotban maradhat. OBJ_BUCH-622-002.book Page 189 Wednesday, September 3, 2008 11:45 AM190 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools Marás a marókörző alkalmazásával (lásd az „F” ábrát) A köralakú vonalak mentén végzett marási munkákhoz célszerű a 33 marókörzőt/ vezetősínadaptert használni. Az ábrán látható módon szerelje fel a marókörzőt. Csavarja be a 38 központozó csavart a marókörzőben található menetbe. Helyezze el a csavar hegyét a marásra kerülő körív középpontjába, és ügyeljen arra, hogy a csavar hegye belemélyedjen a munkadarab felületébe. A marókörző eltolásával állítsa be durván a kívánt sugarat, majd húzza meg szorosra a 35 és 36 szárnyascsavart. A hosszúságot a 37 forgatógombbal a 36 szárnyascsavar kioldása után finoman be lehet állítani. Egy teljes fordulat 2,0 mm-nek, a 37 forgatógombon található minden egyes osztás pedig 0,1 mm-nek felel meg. Vezesse végig a bekapcsolt elektromos kéziszerszámot az 1 jobboldali fogantyúnál és a marókörző számára szolgáló 34 fogantyúnál fogva a munkadarab felett. Marás a vezetősín alkalmazásával (lásd a „G” ábrát) A 40 vezetősín segítségével egyenesvonalú munkameneteket lehet végrehajtani. A magasságkülönbség kiegyenlítésére ehhez fel kell szerelni a 39 távtartó lemezt. Az ábrán látható módon szerelje fel a 33 marókörzőt/vezetősínadaptert. Megfelelő rögzítő szerkezetekkel, például szorítópofákkal rögzítse a 40 vezetősínt a megmunkálásra kerülő munkadarabhoz. Tegye fel az elektromos kéziszerszámot az arra felszerelt 33 vezetősínadapterrel a vezetősínre. Marás a másolóhüvely alkalmazásával (lásd a „H – L” ábrát) A 44 másolóhüvely segíétségével minták, például sablonok körvonalait lehet munkadarabokra átvinni. A 44 másolóhüvely alkalmazásához előbb be kell helyezni a 41 másolóhüvely adaptert a 12 csúszólemezbe. Tegye rá felülről a 41 másolóhüvely adaptert a 12 csúszólemezre, majd a 2 darab 42 rögzítőcsavarral rögzítse azt. Ügyeljen arra, hogy a másolóhüvely adapter 43 reteszelésfeloldó karja szabadon mozoghasson. Válassza ki a sablon, illetve minta vastagságának megfelelő másoló hüvelyt. A másolóhüvely kiálló magassága miatt a sablon vastagságának legalább el kell érnie 8 mm-t. Nyomja le a 43 reteszelés feloldó kart és tegye be alulról a 44 másolóhüvelyt a 41 másolóhüvely adapterbe. A kódoló bütyköknek ekkor érezhetően be kell pattanniuk a másolóhüvely mélyedéseibe. f Válasszon olyan marószerszámot, amelynek az átmérője kisebb, mint a másolóhüvely belső átmérője. Ahhoz, hogy a marószerszám középpontja és a másolóhüvely széle közötti távolság mindenhol azonos legyen, a másolóhüvelyt és a csúszólemezt szükség esetén egymáshoz viszonyítva központozni lehet. – Nyomja le a 16 reteszelésfeloldó kart és tolja el a felsőmarót ütközésig a 14 alaplap felé. Ismét engedje el a 16 reteszelésfeloldó kart, hogy így rögzítse ezt az üregmélységet. – Oldja ki kb. 2– 3 fordulatnyira a 45 rögzítőcsavarokat, hogy a 12 csúszólemez szabadon mozoghasson. – Tegye be a 46 központozó tüskét az ábrán látható módon a szerszámbefogó egységbe. Húzza meg a hollandianyát kézzel annyira, hogy a központozó tüskét még szabadon lehessen mozgatni. – Állítsa be egymáshoz a 46 központozó tüskét és a 44 másolóhüvelyt, ehhez kissé tolja el a 12 csúszólemezt. – Húzza meg feszesre a 45 rögzítőcsavarokat. – Távolítsa el a szerszámbefogó egységből a 46 központozó tüskét. – Nyomja le a 16 reteszelésfeloldó kart és vezesse fel a felsőmarót a legfelső helyzetébe. OBJ_BUCH-622-002.book Page 190 Wednesday, September 3, 2008 11:45 AMMagyar | 191 Bosch Power Tools 1 609 929 N94 | (3.9.08) A 44 másolóhüvely használatával végzett marásnál a következőképpen kell eljárni: – Vezesse hozzá a bekapcsolt elektromos kéziszerszámot a másolóhüvellyel a sablonhoz. – Nyomja le a 16 reteszelésfeloldó kart és vezesse lassan lefelé a felsőmarót, amíg az el nem éri a beállított marási mélységet. Ismét engedje el a 16 reteszelésfeloldó kart, hogy így rögzítse ezt az üregmélységet. – Vezesse végig az elektromos kéziszerszámot az abból kiálló másolóhüvellyel, oldalirányú nyomással a sablon mentén. Munkavégzés a maróasztal alkalmazásával (külön tartozék) f GOF 2000 CE a tartozékok piacán kapható több maróasztallal is kompatibilis. Ahhoz, hogy a GOF 2000 CE biztonságos felszerelését és egy maróasztallal való rendeltetésszerű használatát biztosítani lehessen, a következőkre van szükség: – gondoskodjon arról, hogy a kiválasztott maróasztal a GOF 2000 CE berendezés típussal kompatibilis legyen (ehhez vegye figyelembe a maróasztal gyártója által nyújtott tájékoztatást) – tartsa be a maróasztal gyártója által kibocsátott felszerelési és használati utasításokat – tartsa be a maróasztal gyártója által kibocsátott biztonsági előírásokat és a GOF 2000 CE típusú berendezés ezen Kezelési Útmutatójában található valamennyi biztonsági előírást. Bosch az olyan sérülésekért és anyagi károkért semmiféle felelősséget sem vállal, amelyek a GOF 2000 CE típusú berendezésnek egy maróasztallal való szakszerűtlen alkalmazása következtében lépnek fel. Karbantartás és szerviz Karbantartás és tisztítás f Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból. f Tartsa mindig tisztán az elektromos kézi- szerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. f Különösen hátrányos körülmények fennál- lása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe elektro- mosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Ilyenkor célszerű stacioner elszívó berendezést használni, a szellőzőnyílásokat gyakran kifújni és a berendezést egy hibaáram- védőkapcsoló (FI) közbeiktatásával kapcsolni a hálózatra. Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karban- tartásával, valamint a pótalkatrészekkel kapcso- latos kérdésekre szívesen válaszol. A tartalékal- katrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásá- val, alkalmazásával és beállításával kapcsolatos kérdései vannak. OBJ_BUCH-622-002.book Page 191 Wednesday, September 3, 2008 11:45 AM192 | Magyar 1 609 929 N94 | (3.9.08) Bosch Power Tools Magyar Robert Bosch Kft 1103 Budapest Gyömrői út. 120 Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempon- toknak megfelelően kell újrafelhasználásra előkészíteni. Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektroni- kus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jog- harmonizációjának megfelelően a már használ- hatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szem- pontból megfelelő újra felhasználásra le kell adni. A változtatások joga fenntartva. OBJ_BUCH-622-002.book Page 192 Wednesday, September 3, 2008 11:45 AMРусский | 193 Bosch Power Tools 1 609 929 N94 | (3.9.08)
