GOF 2000 CE - Jyrsinkone BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattikäyttöinen jyrsin
Merkki	Bosch
Malli	GOF 2000 CE
Nimellisteho	2000 W
Tyhjäkäyntinopeus	8000 – 21000 rpm
Nopeuden esivalinta	Kyllä (6-asentoinen säätöpyörä) Constant-Electronic-toiminnolla
Työkalunpidin (kiristysholkki)	8 – 12,7 mm (1/2 tuumaa)
Jyrsinkehdon iskunpituus	65 mm
Paino (EPTA 01/2003 mukaan)	6,0 kg
Suojausluokka	II (kaksoiseristys)
Imuliitäntä	Kyllä (halkaisija 35 mm)
Työstettävät materiaalit	Puu, muovit, kevyet rakennusmateriaalit, ei-rautametallit (pienemmällä nopeudella)
Päätoiminnot	Urien, reunojen, profiilien jyrsintä, kopiointi, ympyräjyrsintä harpilla, ohjaus kiskolla
Turvallisuus	Karalukko, käynnistyskytkin lukituksella, säädettävä syvyydenrajoitus
Huolto ja puhdistus	Puhdista ilmanottoaukot säännöllisesti; jos työstät paljon metalleja, puhalla sisäosa
Varaosat ja korjattavuus	Varaosat saatavissa Bosch-huollosta; 10-numeroinen tuotenumero tyyppikilvessä
Yleistä	Käyttöohje saatavilla useilla kielillä; valinnaiset lisävarusteet: rinnakkaisohjain, jyrsinharppi, ohjauskisko, kopiointirenkaat

Usein kysytyt kysymykset - GOF 2000 CE BOSCH

Kuinka säätää jyrsintäsyvyys Bosch GOF 2000 CE:ssä?

Säätö tapahtuu kahdessa vaiheessa: ensin karkea säätö painikkeella 7 ja vivulla 5, sitten tarkka säätö painikkeella 1 ja asteikolla 2 (1 kierros = 2 mm, 1 viiva = 0,1 mm). Käytä tasausrajoitinta 8 peräkkäisiä syöttöjä varten.

Kuinka vaihtaa jyrsintyökalu?

Irrota laite verkosta. Lukitse kara painikkeella 9, löysää liitosmutteria 11 haarukka-avaimella (24 mm), aseta jyrsin (varren vähintään 20 mm holkkiin), ja kiristä mutteri. Älä koskaan kiristä holkkia ilman työkalua.

Millaista imuria käyttää?

Käytä imuria, jonka letkun halkaisija on 35 mm. Asenna imusovitin 24, liitä letku, ja jos imurisi on yhteensopiva, se käynnistyy automaattisesti työkalun mukana.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina silmiensuojausta ja pölynaamaria. Pidä työkalua eristetyistä pinnoista, älä koskaan jyrsit metalleja (nauloja, ruuveja), ja odota täydellistä pysähtymistä ennen työkalun laskemista.

Voiko GOF 2000 CE:tä käyttää jyrsinpöydällä?

Kyllä, se on yhteensopiva joidenkin kaupallisten pöytien kanssa. Noudata pöydän valmistajan ohjeita ja kaikkia turvallisuusohjeita. Bosch ei vastaa virheellisestä asennuksesta.

Kuinka tehdä ympyräjyrsintä?

Asenna jyrsinharppi (lisävaruste 33). Ruuvaa keskitysruuvi 38 harppiin, aseta kärki ympyrän keskelle, säädä säde ja ohjaa työkalua ympyrässä.

Mitä tehdä, jos työkalu tärisee epänormaalisti?

Tarkista, että jyrsin on kunnolla kiristetty eikä se ole tylsynyt tai vaurioitunut. Käytä vain hyväkuntoisia työkaluja. Jos tärinä jatkuu, toimita laite valtuutetun huoltoliikkeen tarkastettavaksi.

Kuinka valita oikea pyörimisnopeus?

Käytä säätöpyörää 17. Kovalle puulle ja suurille halkaisijoille käytä pientä nopeutta (asennot 1-2). Pienille jyrsimille pehmeässä puussa käytä suurta nopeutta (5-6). Katso ohjeen taulukosta ohjearvoja.

Mistä löydän tuotenumeron ja varaosat?

Tuotenumero (10 numeroa) löytyy tyyppikilvestä. Ota yhteyttä Bosch-huoltoon tai käy osoitteessa www.bosch-pt.com. Ranskassa: [e-mail] tai maksuton numero 0800 055 051.

Kuinka puhdistaa ja huoltaa jyrsin?

Ennen huoltotoimenpiteitä irrota laite verkosta. Puhdista ilmanottoaukot harjalla tai paineilmalla. Jos työstät metalleja, puhalla sisäosa säännöllisesti johtavien pölyjen kertymisen estämiseksi.

KÄYTTÖOHJE GOF 2000 CE BOSCH

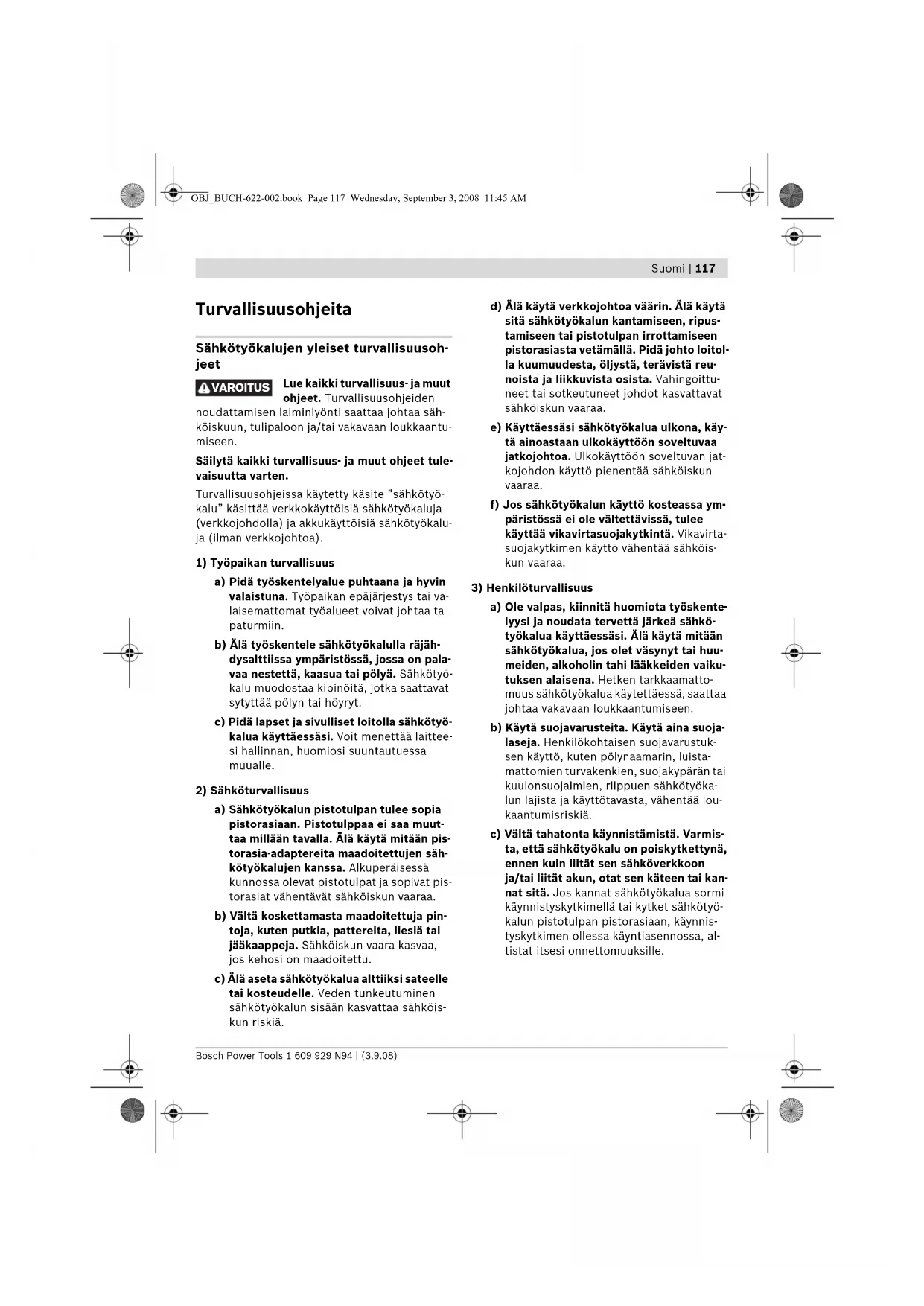

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäiskunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteen käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökaluasi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksissa, sekä että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät tartu helposti kiinni, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Jyrsimien turvallisuusohjeet

Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa tuhoutua. Jyrsinterien ja muiden tarvikkeiden tulee sopia täsmälleen sähkötyökalusi työkalunpitimeen (kiristysleukaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun työkalunpitimeen, pyörivät epätasaisesti, tärisevät hyvin voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen. Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen.

Pidä kädellä loitolla jyrsintäalueelta ja jyrsinterästä. Pidä toinen käsi lisäkahvassa. Kun molemmat kädet pitävät jyrsintä, jyrsinterä ei pysty vahingoittamaan niitä. Älä koskaan jyrsi metallikohteiden, naulojen tai ruuvien yli. Jyrsinterä voi vahingoittua ja aiheuttaa voimakkaampaa tärinää. Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä sopivia etsintälaitteita piilossa olevien sähköjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa. Tylsiä tai vioittuneita jyrsinteriä ei saa käyttää. Tylsä tai vioittunut jyrsinterä aiheuttaa suuremman kitkan, voi juuttua kiinni sekä pyörii epätasaisesti. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki sivu, jossa on laitteen kuva, ja pidä se ulos käännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu profiilien ja soikeiden reikien jyrsintään sekä kopiojyrsintään tukevalla alustalla puuhun, muoviin ja kevytrakennusaineisiin. Alennetulla kierrosluvulla ja vastaavia jyrsinteriä käyttäen voidaan työstää myös ei-rautametalleja.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

1 Jyrsintäsyvyyden hienosäätönuppi 2 Jyrsintäsyvyyden hienosäätöasteikko 3 Oikeanpuoleinen kahva 4 Syvyydenrajoitin 5 Jyrsintäsyvyyden karkeasäädön kiristysvipu 6 Jyrsintäsyvyyden karkeasäädön asteikko 7 Jyrsintäsyvyyden karkeasäädön kiertonuppi 8 Porrasvaste 9 Karan lukituspainike

10 Suuntaisohjaimen ohjaustankojen siipiruuvi (2x)*

11 Kytkinmutteri ja kiristysleukaistukka 12 Liukutalla 13 Suojakalvosin 14 Pohjalevy 15 Vasemmanpuoleinen kahva 16 Lukitusvipu 17 Kierrosluvun asetuksen säätöpyörä 18 Käynnistyskytkimen lukituspainike 19 Käynnistyskytkin 20 Lukitusvivun lukitus 21 Kiintoavain, avainväli 24 mm 22 Jyrsinterä 23 Imuletku (Ø 35 mm)*

120 | Suomi

24 Imuadapteri 25 Imuadapterin siipiruuvi (2x)* 26 Suuntaisohjain 27 Suuntaisohjaimen ohjaustanko (2x)* 28 Suuntaisohjaimen hienosäädön siipiruuvi (2x)* 29 Suuntaisohjaimen karkeasäädön siipiruuvi (2x) 30 Suuntaisohjaimen hienosäädön kiertonuppi 31 Suuntaisohjaimen ohjainlista 32 Imuadapteri suuntaisohjaimeen 33 Ympyräjyrsin/ohjauskiskoadapteri* 34 Ympyräjyrsimen kahva 35 Ympyräjyrsimen karkeasäädön siipiruuvi (2x) 36 Ympyräjyrsimen hienosäädön siipiruuvi (1x) 37 Ympyräjyrsimen hienosäädön kiertonuppi* 38 Keskitysruuvi 39 Välike (kuuluu sarjaan "Ympyräjyrsin")* 40 Ohjauskisko 41 Kopiohylsyadapteri 42 Kopiohylsyadapterin kiinnitysruuvi (2x) 43 Kopiohylsyadapterin vapautusvipu 44 Kopiohylsy 45 Liukutallan kiinnitysruuvi (4x) 46 Keskitystappi *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Tekniset tiedot

Ylajyrsin GOF 2000 CE
	Professional
Tuotenumero	3 601 F49 ...
Ottoteho	W 2000
Tyhjäkäntyikierrosluku	min-18000-21000
Kierrosluvun esivalinta	●
Vakioelektroniikka	●
Pölyn imun liitäntä	●
Työkalunpidin	mm8-12,7inch1/4-1/2
Maks. syöttlülike	mm 65
Paino vastaaEPTA-Procedure01/2003	kg 6,0
Sujoausluokka	II/II
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhai-semmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaildella.Ota huomioon sähkötyokalusi mallilvessä oleva tuote-numero. Yksittäisten koneiden kauppanimitys saattaa vaildella.

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan (lastulevy).

Laitteen tyypillinen A-painotettu äänenpaine on: Äänenpaine 89 dB(A); äänenteho 100 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty EN 60745 mukaan: Värähtelyemissioarvo a_h = 5,0 m/s², epävarmuus K = 1,5 m/s².

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla

Suomi | 121

vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutuksilta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Jyrsinterän asennus (katso kuva A)

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Suosittelemme käyttämään suojakäsineitä jyrsinterien asentamista ja vaihtamista varten.

Käyttötarkoituksesta riippuen on saatavissa mitä erilaisempia ja erilaatuisempia.

Jyrsintyökalut nopeateräksestä soveltuvat pehmeiden materiaalien työstöön, kuten pehmeä puu ja muovi.

Jyrsintyökalut, joissa on kovametalliterät, soveltuvat kovien ja hiovien materiaalien työstöön, kuten esim. kova puu ja alumiini.

Ammattiliikkeestä saat alkuperäisiä jyrsimiä kattavasta Bosch-lisätarvikeohjelmasta.

Jyrsinterien on oltava ehjiä ja puhtaita.

Paina karan lukituspainiketta 9 (0) ja pidä se painettuna. Kierrä mahdollisesti karaa vähän käsin, kunnes lukitus asettuu paikoilleen. Käytä karan lukituspainiketta 9 ainoastaan koneen ollessa pysähdyksissä. Löysää kytkinmutteria 11 kiintoavaimella 21 (avainkoko 24 mm) vastapäivään kiertäen. Työnnä jyrsintätyökalu kiristysleukaan. Jyrsinterän varren tulee ulottua vähintään 20 mm kiristysleuan sisään. Kiristä kytkinmutteri 11 kiintoavaimella 21 (avainväli 24 mm) kiertämällä sitä myötäpäivään. Päästä karan lukituspainike 9 vapaaksi. Älä aseta yli 50 mm halkaisijalla varustettuja jyrsintätyökaluja ilman asennettua kopahylsyä. Nämä jyrsintätyökalut eivät mahdu pohjalevyn läpi. Älä koskaan kiristä kiristysleukaa kytkinmutterilla, ellei siinä ole jyrsintätyökalua. Muussa tapauksessa kiristysleuka saattaa vaurioitua.

Pölyn ja lastun poistoimu (katso kuva B)

• Materiaalien, kuten lyijypitoisen pinnoitteen, joidenkin puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrätyt pölyt, kuten tammen- tai pyökkipöly, pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

pöly pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

- Käytä pölynimuria, jos se on mahdollista. Huolehdi työkohteen hyvästä tuuletuksesta. - Suosittelemme käyttämään suodatusluokan P2 hengityssuojainta.

Ota huomioon maassasi voimassa olevat säännökset, jotka koskevat käsiteltäviä materiaaleja.

Imuadapterin asennus

Säädä ennen imuadapterin 24 asennusta sähkötyökalu ylös lähtökohtaan lukitusvipua 16 käyttäen.

Asenna imuadapteri 24, kierrä imuadapteria 24 oikealle tuntuvaan vasteeseen asti (pikaliitin) ja kiinnitä se siipiruuveilla 25.

Huomio: Yli 30 mm jyrsinterää varten tulee sisäosa 47 poistaa painamalla imuadapterin 24 kiinnityskieltä.

Pölyn imun liitäntä

Työnnä imuletku (Ø 35 mm) 23 (lisätarvike) asennettuun imuadapteriin. Liitä imuletku 23 pölynimuriin (lisätarvike).

Sähkötyökalu voidaan liittää suoraan kaukokäynnistyksellä varustetun Bosch-yleisimurin pistorasiaan. Tämä käynnistyy automaattisesti, kun sähkötyökalua käynnistetään.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Käyttö

Käyttöönotto

• Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Kierrosluvun esivalinta

Kierrosluvun esivalinnan säätöpyörällä 17 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

1-2 alhainen kierrosluku, 3-4 keskisuuri kierrosluku, 5-6 suuri kierrosluku

Taulukon arvot ovat ohjearvoja. Tarvittava kierrosluku riippuu materiaalista ja työolosuhteista, ja se voidaan määrittää käytännön kokein.

Materialaali JyrsInte-	rän halkai-sija (mm)	Saatöpyö-rän asento17
Kovapuu (pyökki)	4-10	5-6
	12-20	3-4
	22-40	1-2
Pehmeä puu(mänty)	4-10	5-6
	12-20	3-6
	22-40	1-3
Lastulevyt	4-10	3-6
	12-20	2-4
	22-40	1-3
Muovi	4-15	2-3
	16-40	1-2
Alumiini	4-15	1-2
	16-40	1

Kun konetta käytetään pidemmän aikaa pienellä iskutilavuudella, tulee se jäähdyttää käyttämällä sitä kuormittamatta täydellä kierrosluvulla noin 3 minuuttia.

Käynnistys ja pysäytys

Aseta ennen käynnistystä haluttu jyrsintäsyvyys, katso kappale "Jyrsintäsyvyyden asetus".

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 19 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin 19 painamalla lukituspainiketta 18.

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 19 vapaaksi tai, jos se on lukittu lukituspainikkeella 18, paina ensin käynnistyskytkintä 19 lyhyesti ja päästä se sitten vapaaksi.

Vakioelektroniikka

Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn edistymisen.

Jyrsintäsyvyyden asetus

Jyrsintäsyvyyden säätö saa tehdä ainoastaan sähkötyökalun ollessa poiskytkettynä.

Menettele seuraavasti, kun teet jyrsintäsyvyyden karkeasäädön:

• Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle. Kierrä hienosäätöasteikko 2 asentoon "0".
• Aseta porrasvaste 8 pienimpään portaaseen; porrasvaste lukkiutuu kuuluvasti. Avaa jyrsintäsyvyyden karkeasäädön kiristysvipu 5 kiertämällä sitä vasemmalle niin, että syvyydenrajoitin 4 liikkuu vapaasti ja nojaa porrasvasteeseen 8. Paina lukitusvipu 16 alas ja vie yläjyrsintä hitaasti alaspäin, kunnes jyrsin 22 koskettaa työkappaleen pintaa. Laske sitten lukitusvipu 16 irti, niin kone lukittuu tälle jyrsintäsyvyydelle.
• Kierrä karkeasäätöasteikko 6 asentoon "0".
• Aseta haluttu jyrsintäsyvyys kiertämällä jyrsintäsyvyyden karkeasäädön kiertonuppia 7 ja lukemalla asteikkoa 6. Varmista, että enää säädä kiertämällä asteikkoa 6. Lukitse jyrsintäsyvyyden karkeasäädön kiristysvipu 5 kiertämällä sitä oikealle ja siirrä sähkötyökalu takaisin yläasentoon.

Jos suurempi jyrsintäsyvyys on tarpeen, työ on hyvä tehdä useammassa vaiheessa ja lastuta kerralla vähemmän. Porrasvasteen 8 avulla jyrsintä on helppo porrastaa useampaan työvaiheeseen. Säädä jyrsintäsyvyys porrasvasteen avulla ensin pienimmälle asteelle ja valitse kolmessa ensimmäisessä jyrsintävaiheessa ensin korkeimmat asteet. Porrastusasteiden väliä voi muuttaa säätöruuveilla.

Tee ensin koejyrsintä ja aseta sen aikana jyrsintäsyvyys tarkkaan mittaan nupilla 1; kun kierrät nuppia myötäpäivään, jyrsintäsyvyys suurenee, vastapäivään kierrettäessä se pienenee. Mitat näkee asteikolta 2. Yksi kerros muuttaa säätöä 2,0 mm verran, asteikon 2 ylimmässä reunassa olevat merkit vastaavat 0,1 mm: säätömitan muutosta. Suurin säätövara on ±8 mm.

Esimerkki: Jyrsintäsyvyydeksi halutaan 10,0 mm, koejyrsinnässä saatiin syvyysmitaksi 9,6 mm.

Kohota jyrsintä ja aseta esim. pieni puukappale liukutallan 12 alle niin, että jyrsin 22 ei kosketa työkappaleen pintaa. Paina lukitusvipu 16 alas ja laske jyrsintä alaspäin, kunnes syvyysrajoitin 4 koskettaa porrasvastetta 8. Kierrä asteikko 2 asentoon "0" ja vapauta jyrsintäsyvyyden karkeasäädön kiristysvipu 5 kiertämällä sitä oikealle. Kierrä kiertonuppia 7 0,4 mm/4 jakoviivaa (ohjemitan ja todellisen mitan ero) myötäpäivään ja lukitse jyrsintäsyvyyden karkeasäädön kiristysvipu 5 kiertämällä sitä oikealle. Tarkista valittu jyrsintäsyvyys toisella koejyrsinnällä.

Työskentelyohjeita

Jyrsin on suojattava iskuilta ja voimakkailta törmäyksiltä. Jyrsintäsuunta ja jyrsiminen (katso kuva C) Jyrsiminen tulee aina tapahtua vasten jyrsintätyökalun 22 kiertosuuntaa (vastajyrsintä). Jyrsittäessä kiertosuuntaan (myötäjyrsintä) saattaa sähkötyökalu riistäytyä otteesta. Aseta haluttu jyrsintäsyvyys, katso kappaletta "Jyrsintäsyvyyden asetus".

• Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle ja käynnistä sähkötyökalu.
• Paina lukitusvipu ti alaspain, kunnes se on saavuttanut halutun jyrsintäsyvyyden. Laske sitten lukitusvipu 16 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. Suorita jyrsintä tasaista syöttöä käyttäen. Nosta kone jyrsintävaiheen päätyttyä takaisin yläasentoon. Pysäytä sähkötyökalu.

Jyrsintä lisäohjaimella (katso kuva D)

Käsiteltäessä suurikokoisia työkappaleita, esim. urajyrsinnässä, työkappaleeseen voi avuksi kiinnittää lisärajoittimen ja käyttää sitä jyrsimen ohjaimena. Silloin jyrsintä ohjataan sen liukutallan pyöristetty puoli apurajoitinta vasten.

Reuna- tai muotojyrsintä

Reuna- tai muotojyrsinnässä ilman suuntaisohjainta, tulee jyrsintätyökalussa olla ohjaustappi tai kuulalaakeri.

Vie käynnissä oleva sähkötyökalu sivulta työkappaleeseen, kunnes ohjaustappi tai kuulalaakeri on kiinni työstettävän työkappaleen reunassa. Ohjaa sähkötyökalua kaksin käsin pitkin työkappaleen reunaa. Ota tällöin huomioon, että työkalu on pystysuorassa. Liian suuri paine saattaa vaurioittaa työkappaleen reunaa.

Jyrsintä suuntaisohjaimella (katso kuva E)

Työnnä suuntaisohjain 26 ohjaustankoineen 27 pohjalevyyn 14 ja kiinnitä se siipiruuveilla 10 halutun mitan mukaisesti. Siipiruuveilla 28 ja 29 voit asettaa suuntaisohjainta pituussuunnassa.

Kiertonupilla 30 voit hienosäätää pituutta, kun olet avannut siipiruuveja 28. Yksi kierros vastaa 2,0 mm säätömatkaa, yksi kiertonupin jakoviiva 30 vastaa säätömatkan 0,1 mm muutosta.

Ohjainlistaa 31 käyttäen voit muuttaa suuntaisohjaimen käytettävää tukipintaa.

Ohjaa käynnissä olevaa sähkötyökalua tasaisella syötöllä ja sivuttaispaineella suuntaisohjainta vasten pitkin työkappaleen reunaa.

Kun jyrsinnässä otetaan avuksi suuntaisohjain 26, pölyn ja lastujen imuun on käytettävä erillistä imuadapteria 32. Toinen imuadapteri 24 voi

Jyrsintä ympyräjyrsimellä (katso kuva F)

Ympyränmuotoisia jyrsintätöitä varten voit käyttää ympyräjyrsin/ohjauskiskoadapteria 33.

Asenna ympyräjyrsin kuvan osoittamalla tavalla. Kierrä keskitysruuvi 38 ympyräjyrsimen kierteeseen. Aseta ruuvin kärki jyrsittävän ympyräkaaren keskipisteeseen ja tarkista, että ruuvin kärki uppoaa työkappaleen pintaan.

Aseta haluttu säde karkeasti siirtämällä ympyräjyrsintä ja kiristä siipiruuvit 35 ja 36.

Kiertonupilla 37 voit hienosäätää pituutta, kun olet avannut siipiruuvia 36. Yksi kierros vastaa 2,0 mm säätömatkaa, yksi kiertonupin jakoviiva 37 vastaa säätömatkan 0,1 mm muutosta.

Vie käynnissä oleva sähkötyökalu työkappaleen yli käyttäen oikeaa kahvaa 1 ja ympyräjyrsimen kahvaa 34.

Jyrsintä ohjauskiskolla (katso kuva G)

Ohjauskiskon 40 avulla voit suorittaa suoraviivaisia työvaiheita.

Korkeuseron tasaamiseksi on sinun asennettava välilevy 39.

Asenna ympyräjyrsin/ohjauskiskoadapteri 33 kuvan osoittamalla tavalla.

Kiinnitä ohjauskisko 40 sopivilla kiinnityslaitteilla, esim. ruuvipuristimilla, työkappaleeseen. Aseta sähkötyökalu asennettuine ohjauskiskoadaptereineen 33 ohjauskiskoon.

Jyrsintä kopiohylsyllä (katso kuvat H-L)

Kopiohylsyn 44 avulla voit siirtää mallien tai mallineiden ääriviivat työkappaleeseen.

Kopiohylsyn 44 käyttöä varten on kopiohylsyadapteri 41 ensin asennettava liukutallaan 12.

Aseta kopiohylsyadapteri 41 ylhäältäpäin liukutallan 12 päälle ja kiinnitä se kahdella kiinnitysruuvilla 42. Tarkista, että kopiohylsyadapterin vapautusvipu 43 liikkuu vapaasti.

Valitse sopiva kopiohylsy mallineen tai mallin paksuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia tulee mallineen olla vähintään 8 mm paksu.

Käytä vapautusvipua 43 ja aseta kopiohylsy 44 alhaaltapäin kopiohylsyadapteriin 41. Turvanokkien tulee tällöin lukkiutua sopivasti kopiohylsyn syvennyksiin.

Valitse jyrsintätyökalu, jonka läpimitta on pienempi kuin kopiohylsyn sisähalkaisija.

Jotta etäisyys jyrsinterän keskipisteestä kopiohylsyn reunaan olisi kaikkialla yhtä suuri, voidaan kopiohylsy ja liukutalla tarvittaessa keskittää toisiinsa nähden.

- Paina lukitusvipu 16 alas ja vie jyrsin liukutallaan päin 14 ääriasentoon. Laske sitten lukitusvipu 16 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. - Löysää kiinnitysruuveja 45 n. 2-3 kierrosta niin, että liukutalla 12 liikkuu vapaasti. - Aseta keskitystappi 46 työkalunpitimeen kuvan osoittamalla tavalla. Kiristä kytkinmutteri sormivoimin niin, että keskitystappi vielä liikkuu vapaasti. Suuntaa keskitystappi 46 ja kopiohylsy 44 toisiinsa nähden siirtämällä liukutallaa 12 hieman. - Kiristä kiinnitysruuvit 45. - Poista keskitystappi 46 työkalunpitimestä. - Paina lukitusvipua 16 ja vie yläjyrsin ylimpään asentoon.

Menettele seuraavasti, kun jyrsit kopiohylsyä 44 käyttäen:

- Vie käynnissä oleva sähkötyökalu kopiohylsyineen mallinetta vasten. - Paina lukitusvipu 16 alaspäin, kunnes se on säädetyllä jyrsintäsyvyydellä. Laske sitten lukitusvipu 16 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. - Ohjaa sähkötyökalu kopiohylsyineen sivuttain painaen pitkin mallinetta.

Työskentely jyrsinpöydän kanssa (lisätarvike)

GOF 2000 CE sopii moneen tarvikkeena myytävään jyrsinpöytään. Jotta varmistaisit GOF 2000 CE varmasta asennuksesta ja määräyksenmukaisesta käytöstä yhdessä jyrsinpöydän kanssa on välttämätöntä, että:

• varmistat jyrsinpöydän sopivuuden koneelle GOF 2000 CE (ota huomioon jyrsinpöydän valmistajan antamat tiedot), noudatat jyrsinpöydän valmistajan asennus- ja käyttöohjeita, noudatat kaikkia jyrsinpöydän valmistajan turvallisuusohjeita ja kaikkia tämän laitteen, GOF 2000 CE, käyttöohjeen turvallisuusohjeita.

Bosch ei ota vastuuta loukkaantumisista tai aineellisista vahingoista, jotka johtuvat koneen GOF 2000 CE asiaankuulumattomasta käytöstä jyrsinpöydässä.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suojaus saattaa vahingoittua. Tässä tapauksessa on suositeltavaa käyttää kiinteää imuria.

16 alapuolelta puhaltaa tuuletusaukot puhtaiksi ja kytke vikavirtasuojakytkin (FI) sähkötyökalun liitäntään.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen tyyppikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

EAnvika 127

Ynoδeic aopaaieia

Tevikc npoeiBoinntuoc unoBeiEic yia nAekptka epyaleia

IPOEIAOTOHZH

Aiajbaote oec tic npoeiobonountukec unobei

Eic. Aaeiec kata tnv thnpon tw npoeido mntikw unodelxiewu npoei va npokaleouv nAeKtponla, kivduo npkayiac n/kai oBapoctpauatouc.

DualeoecTnpoeiobounikec unoeieic Kai odnyie yia kae eAovtki xpon.

O opiaoc «Hlektipko epyaleio» nou xpoaio noiiei aic npoeisoiniTekc unodeliec ava pepetai oNktpika epyaleia nou tpoosotouvai ano to Nktpiko biKtuO (me Nktpiko kalwdo) kaWc kai e Nktpika epyaleia nou tropoosotovrai ano mnatapia (xwpic nkektipko kalwdo).

1)Aoapaleia oTo xwpo epyaioa

a) AiaInpieTovTopeaouepyae0e Kaapokai kala 公π司己 .Aatai n µ η ωτΩµ ν nepioxcepyaolac mnoepi va oynnoov e atuxnata. b) Mny epya2e0e me to nAekpiko epya Aelo o nepiBaalov onou unapxei kivduvoc ekpnnc, oto onolo unapxouv eu- pKa epyaia 6nuioupoyuov anivnoipao o onoloc mnpel va avapaeei tn okovn tiCavaohmuaceic. c) Otav xnpaonoielte to nkektpko epya. leio kpatate paikpa an' auto ta naia k aaa tuxov napeupkokoeva atoa. 2e nepintwn anoanaanc tcnpooxnc oac muopei va xaote tv eleyxo tou mnxavn muatoc.

Töppohimotte kirjeldus

Paralleeljuhiku arikuga 31 saab muuta paralleeljuhiku toetuspinda.

Tolmueemaldusadapter 24 voib kulge jäda.

Freesimine freesisirkliga (vt joonist F)

Kopierihülsa 44 freesimiseks toimige järgnevalt:
