РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GOF 2000 CE BOSCH

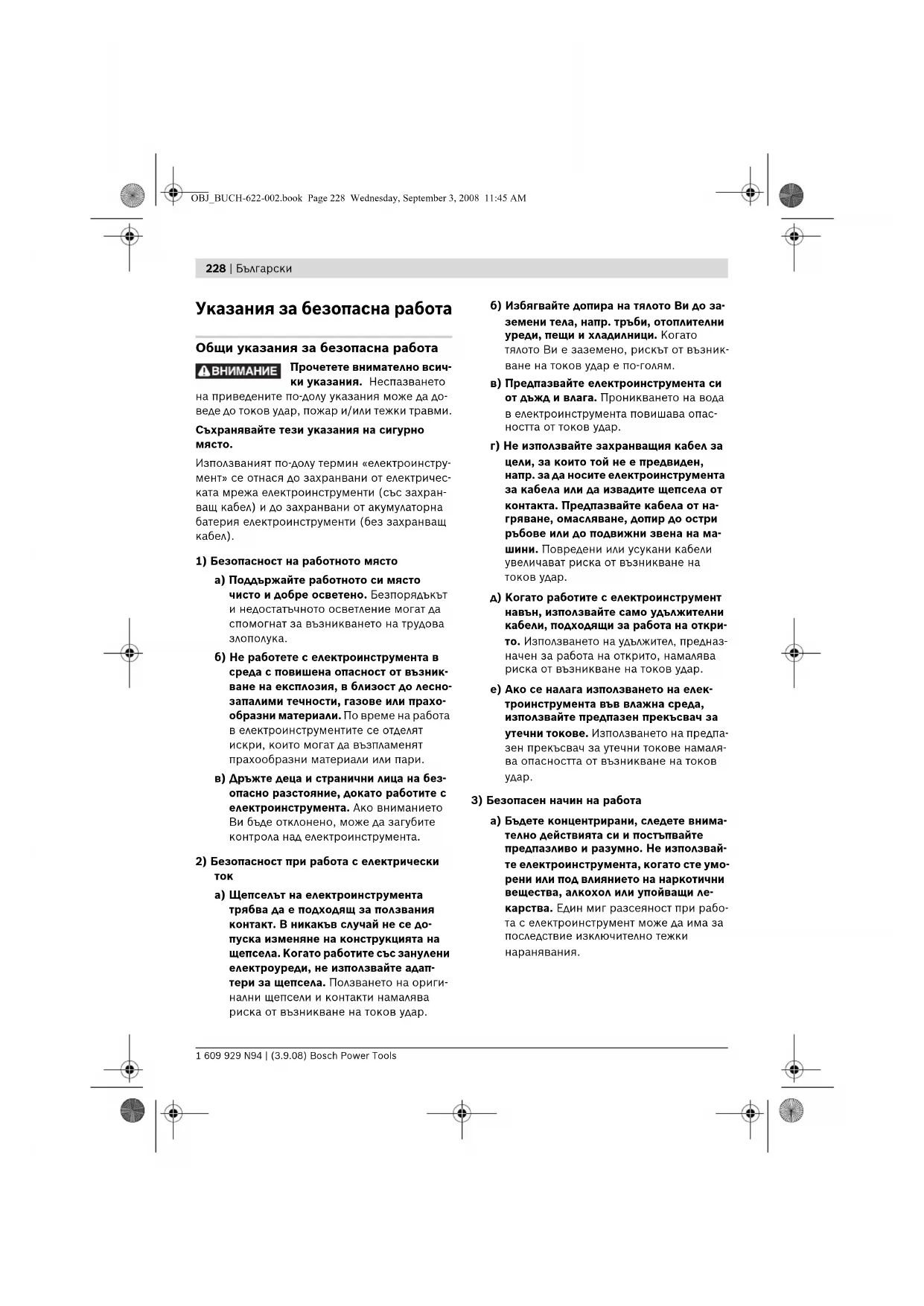

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всич- ки указания. Неспазването на приведените по-долу указания може да до- веде до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно

Използваният по-долу термин «електроинстру- мент» се отнася до захранвани от електричес- ката мрежа електроинструменти (със захран- ващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ

1) Безопасност на работното място

а) Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова

б) Не работете с електроинструмента в среда с повишена опасност от възник- ване на експлозия, в близост до лесно- запалими течности, газове или прахо- образни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари. в) Дръжте деца и странични лица на без- опасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

2) Безопасност при работа с електрически

а) Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се до- пуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адап- тери за щепсела. Ползването на ориги- нални щепсели и контакти намалява риска от възникване на токов удар. б) Избягвайте допира на тялото Ви до за- земени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възник- ване на токов удар е по-голям. в) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опас- ността от токов удар. г) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от на- гряване, омасляване, допир до остри ръбове или до подвижни звена на ма- шини. Повредени или усукани кабели увеличават риска от възникване на токов удар. д) Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на откри- то. Използването на удължител, предназ- начен за работа на открито, намалява риска от възникване на токов удар. е) Ако се налага използването на елек- троинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпа- зен прекъсвач за утечни токове намаля- ва опасността от възникване на токов

а) Бъдете концентрирани, следете внима- телно действията си и постъпвайте предпазливо и разумно. Не използвай- те електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи ле- карства. Един миг разсеяност при рабо- та с електроинструмент може да има за последствие изключително тежки наранявания. OBJ_BUCH-622-002.book Page 228 Wednesday, September 3, 2008 11:45 AMБългарски | 229 Bosch Power Tools 1 609 929 N94 | (3.9.08) б) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатво- рени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. в) Избягвайте опасността от включване на електроинструмента по невнима- ние. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявай- те, че пусковият прекъсвач е в положе- ние «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука. г) Преди да включите електроинструмен- та, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. д) Избягвайте неестествените положения на тялото. Работете в стабилно поло- жение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинстру- мента по-добре и по-безопасно, ако възникне неочаквана ситуация. е) Работете с подходящо облекло. Не работете с широки дрехи или украше- ния. Дръжте косата си, дрехите и ръка- вици на безопасно разстояние от вър- тящи се звена на електроинструмен- тите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. ж)Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функ- ционира изправно. Използването на аспирационна система намалява риско- вете, дължащи се на отделящата се при работа прах.

4) Грижливо отношение към електроинстру-

а) Не претоварвайте електроинструмен- та. Използвайте електроинструментите само съобразно тяхното предназначе- ние. Ще работите по-добре и по-без- опасно, когато използвате подходящия електроинструмент в зададения от про- изводителя диапазон на натоварване. б) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по пред- видения от производителя начин, е опасен и трябва да бъде ремонтиран. в) Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про- дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. г) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. д) Поддържайте електроинструментите си грижливо. Проверявайте дали под- вижните звена функционират безукор- но, дали не заклинват, дали има счупе- ни или повредени детайли, които нару- шават или изменят функциите на елек- OBJ_BUCH-622-002.book Page 229 Wednesday, September 3, 2008 11:45 AM230 | Български 1 609 929 N94 | (3.9.08) Bosch Power Tools троинструмента. Преди да използвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонти- рани. Много от трудовите злополуки се дължат на недобре поддържани електро- инструменти и уреди. е) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. ж)Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобраз- но инструкциите на производителя. При това се съобразявайте и с конкрет- ните работни условия и операции, които трябва да изпълните. Използва- нето на електроинструменти за различ- ни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

а) Допускайте ремонтът на електроин- ст ру ме нт ите Ви да се из въ рш ва са мо от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента. Указания за безопасна работа с фрези f Допустимата скорост на въртене на работния инструмент трябва да е най- малко равна на посочената на табелката на електроинструмента максимална скорост на въртене. Инструменти, които се въртят с по-висока скорост от допустимата, могат да се разрушат. f Фрезери или други работни инструменти трябва да пасват точно в патронника (цангата) на Вашия електроинструмент. Работни инструменти, които не пасват точно в патронника на електроинструмента, се въртят неравномерно, вибрират силно и могат да доведат до загуба на контрол. f Допирайте електроинструмента до обра- ботвания детайл, след като предвари- телно сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработвания детайл. f Не поставяйте ръцете си в близост до зо- ната на рязане и на фрезера. С втората си ръка дръжте спомагателната ръкохватка. Когато държите фрезата с двете си ръце, няма опасност да ги нараните с фрезера. f Никога не фрезовайте през метални пред- мети, пирони или винтове. Съществува опасност фрезерът да се повреди и да започне да вибрира силно. f Ако изпълнявате дейности, при които съществува опасност работният инстру- мент да попадне на скрити проводници под напрежение или да засегне захранва- щия кабел, допирайте електроинструмен- та само до електроизолираните ръкох- ватки. При влизане на работния инстру- мент в контакт с проводници под напреже- ние то се предава по металните детайли на електроинструмента и това може да доведе до токов удар. f Използвайте подходящи уреди, за да про- верите за наличието на скрити под по- върхността електро- и/или тръбопроводи, или се обърнете за информация към съот- ветните местни снабдителни служби. Вли- зането на работния инструмент в съприкос- новение с електропроводи може да предиз- вика пожар или токов удар. Увреждането на газопровод може да предизвика експлозия. Увреждането на водопровод предизвиква значителни материални щети. f Не използвайте затъпени или повредени фрезери. Затъпени или повредени фрезе- ри увеличават триенето, могат да предизви- кат заклинване и водят до дебалансиране. f По време на работа дръжте електро- инструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно. OBJ_BUCH-622-002.book Page 230 Wednesday, September 3, 2008 11:45 AMБългарски | 231 Bosch Power Tools 1 609 929 N94 | (3.9.08) f Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособ- ления или скоби, е застопорен по-здраво и сигурно, отколкото, ако го държите с ръка. f Поддържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират. f Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. f Не използвайте електроинструмента, когато захранващият кабел е повреден. Ако по време на работа кабелът бъде повреден, не го допирайте; незабавно изключете щепсела от контакта. Повредени захранващи кабели увеличават риска от токов удар. Функционално описание Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена. Предназначение на електроинструмента Електроинструментът е предназначен за фрезоване при използване на твърда основа на канали, ръбове, профили и продълговати отвори, както и на копирно фрезоване на дървесни материали, пластмаса и леки строителни материали. При понижена скорост на въртене и с подходящи фрезери могат да бъдат обработвани също и цветни метали. Изобразени елементи Номерирането на елементите на електро- инструмента се отнася до изображенията на страниците с фигурите. 1 Въртяща се ръкохватка за фино регулиране на дълбочината на фрезоване 2 Скала за фино регулиране на дълбочината на фрезоване 3 Дясна ръкохватка 4 Дълбочинен ограничител 5 Застопоряващ лост за грубо регулиране на дълбочината на врязване 6 Скала за грубо регулиране на дълбочината на врязване 7 Въртяща се ръкохватка за грубо регулиране на дълбочината на врязване 8 Степенен ограничител 9 Бутон за блокиране на вала 10 Винт с крилчата глава за приспособлението за успоредно водене (2x)* 11 Крилчата гайка с цанга 12 Антифрикционна плоча 13 Защитен маншон 14 Основна плоча 15 Лява ръкохватка 16 Деблокиращ лост 17 Потенциометър за предварителен избор на скоростта на въртене 18 Застопоряващ бутон за пусковия

19 Пусков прекъсвач 20 Застопоряване за деблокиращия лост 21 Гаечен ключ 24 mm* 22 Фрезер* 23 Маркуч за прахоулавяне (Ø 35 mm)* 24 Адаптер за аспирационна уредба* 25 Винт с крилчата глава за прахоуловителния адаптер (2x)* 26 Приспособление за успоредно водене* 27 Направляваща щанга за приспособлението за успоредно водене (2x)* OBJ_BUCH-622-002.book Page 231 Wednesday, September 3, 2008 11:45 AM232 | Български 1 609 929 N94 | (3.9.08) Bosch Power Tools 28 Винт с крилчата глава за фино регулиране на приспособлението за успоредно водене (2x)* 29 Винт с крилчата глава за грубо регулиране на приспособлението за успоредно водене (2x)* 30 Бутон за фино регулиране на приспособлението за успоредно водене* 31 Опорна шина за приспособлението за успоредно водене* 32 Адаптер за прахоулавяне на опората за успоредно водене 33 Приспособление за фрезоване по кръгова дъга/Адаптер за направляващата шина* 34 Ръкохватка на приспособлението за фрезоване по кръгова дъга* 35 Винт с крилчата глава за грубо регулиране на приспособлението за фрезоване по кръгова дъга (2x)* 36 Винт с крилчата глава за фино регулиране на приспособлението за фрезоване по кръгова дъга (1x)* 37 Въртяща се ръкохватка за фино регулиране на приспособлението за фрезоване по кръгова дъга* 38 Центроващ винт* 39 Дистанционна плоча (включена в окомплектовката на приспособлението за фрезоване по кръгова дъга)* 40 Направляваща шина* 41 Адаптер за копиращата втулка 42 Застопоряващ винт за адаптера на копиращата втулка (2x) 43 Лост за освобождаване на адаптера на копиращата втулка 44 Копираща втулка* 45 Застопоряващ винт за антифрикционната плоча (4x) 46 Центроващ дорник* *Изобразените на фигурите или описани в ръко- водството за експлоатация допълнителни при- способления не са включени в окомплектовката. Технически данни Оберфреза GOF 2000 CE Professional Каталожен номер 3 601 F49 ...

W 2000 Скорост на въртене на празен ход min

– 21000 Регулиране на скоростта на

поддържане на постоянна скорост на въртене z Възможност за включване на аспирационна система z Гнездо эа работен

mm 65 Маса съгласно EPTA-Procedure 01/2003 kg 6,0 Клас на защита /II Приведените данни се отнасят за номинално напрежение на захранващата мрежа [U] 230/240 V. При по-ниски напрежения, както и при специфични изпълнения за някои страни те могат да се различават. Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му. Търговските наименования на някои електроинструменти могат да бъдат променяни. OBJ_BUCH-622-002.book Page 232 Wednesday, September 3, 2008 11:45 AMБългарски | 233 Bosch Power Tools 1 609 929 N94 | (3.9.08) Информация за излъчван шум и

Стойностите са определени съгласно EN 60745 (ПДЧ-плоскост). Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 89 dB(A); мощност на звука 100 dB(A). Неопределеност K=3 dB. Работете с шумозаглушители! Пълната стойност на вибрациите (векторната сума по трите направления) е определена съгласно EN 60745: Стойност на генерираните вибрации

Равнището на генерираните вибрации, посо- чено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинира- на в EN 60745, и може да бъде използвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориенти- ровъчна преценка на натоварването от

Посоченото ниво на генерираните вибрации е представително за най-често срещаните при- ложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това би могло да увеличи зна- чително сумарното натоварване от вибрации в процеса на работа. За точната преценка на натоварването от ви- брации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното нато- варване от вибрации. Предписвайте допълнителни мерки за пред- пазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмен- та и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните стъпки. Декларация за съответствие С пълна отговорност ние декларираме, че опи- саният в «Технически данни» продукт съот- ветства на следните стандарти или нормативни документи: EN 60745 съгласно изискванията на Директиви 2004/108/ЕО, 98/37/ЕО (до

Поставяне на работния инструмент (вижте фиг. А) f Преди извършване на каквито и да е дей- ности по електроинструмента изключ- вайте щепсела от захранващата мрежа. f При поставяне и смяна на работния инструмент се препоръчва да работите с предпазни ръкавици. В зависимост от конкретно изпълняваната дейност можете да използвате фрезери с различно изпълнение и с различно качество. Фрезери от бързорезна стомана са подходящи за обработване на меки материали, напр. мека дървесина и пластмаси. Фрезери с твърдосплавни пластини са специално предназначени за твърди и абразивни материали като твърда дървесина и

Оригинални фрезери от богатата производствена гама на Бош за допълнителни приспособления можете да намерите при Вашия търговец. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-622-002.book Page 233 Wednesday, September 3, 2008 11:45 AM234 | Български 1 609 929 N94 | (3.9.08) Bosch Power Tools Използвайте само чисти фрезери в безукорно

– Натиснете и задръжте бутона за блокиране на вала 9 (n). При необходимост завъртете вала леко на ръка, докато блокиращият механизъм го захване с прещракване. Натискайте бутона за блокиране на вала 9 само когато въртенето е спряло напълно. – Развийте холендровата гайка 11 с гаечния ключ 21 (размер 24 mm) чрез завъртане в посока, обратна на часовниковата стрелка (o). – Вкарайте фрезера в цангата. Опашката на фрезера трябва да бъде вкарана най-малко на 20 mm в цангата. – Затегнете холендровата гайка 11 с гаечния ключ 21 (размер 24 mm) като я въртите по посока на часовниковата стрелка. Отпуснете бутона за блокиране на вала 9. f Не поставяйте фрезери с диаметър, по- голям от 50 mm без копираща втулка. Такива фрезери не могат да минат през основната плоча. f Не затягайте холендровата гайка на цангата здраво, ако не е монтиран фрезер. В противен случай цангата може да бъде повредена. Система за прахоулавяне (вижте фиг. В) f Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и мета- ли могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмен- та или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обра- ботването на съдържащи азбест материали само от съответно обучени квалифицирани

– По възможност използвайте система за прахоулавяне. – Осигурявайте добро проветряване на работното място. – Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали. Монтиране на адаптера за прахоулавяне Преди монтиране на адаптера за прахоулавяне 24 поставете електроинструмента в горно изходно положение, като натиснете деблокиращия лост 16. Поставете адаптера за прахоулавяне 24, завъртете адаптера за прахоулавяне 24 до упор надясно (байонетен механизъм) и го застопорете с винта с крилчата глава 25. Упътване: При диаметри на фрезоване, по- големи от 30 mm, трябва да извадите вложката 47 от адаптера за прахоулавяне 24 чрез натискане на застопоряващите

Включване на аспирационна систама Включете маркуча на аспирационна уредба/прахосмукачка (Ø 35 mm) 23 (допълнително приспособление) към монтирания адаптер. Свържете маркуча 23 с прахосмукачка (допълнително приспособление). Електроинструментът може да бъде включен непосредствено към контакта на универсална прахосмукачка на Бош с модул за дистанционно задействане. При стартирането на електроинструмента автоматично започва да работи и прахосмукачката. Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

OBJ_BUCH-622-002.book Page 234 Wednesday, September 3, 2008 11:45 AMБългарски | 235 Bosch Power Tools 1 609 929 N94 | (3.9.08) Работа с електроинструмента Пускане в експлоатация f Внимавайте за напрежението на захран- ващата мрежа! Напрежението на захран- ващата мрежа трябва да съответства на данните, посочени на табелката на елек- троинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V. Предварително установяване на скоростта

С потенциометъра за предварително установяване на скоростта на въртене 17 можете да изменяте скоростта на въртене съобразно конкретната дейност също и по време на работа. 1 – 2 ниска скорост на въртене 3 – 4 средна скорост на въртене 5 – 6 висока скорост на въртене Посочените в таблицата стойности са ориентировъчни. Необходимата скорост на въртене зависи от обработвания материал и конкретните работни условия и може да се определи чрез изпробване на практика. След продължителна работа с ниска скорост на въртене трябва да охладите електроинструмента, като го оставите да работи на празен ход в продължение прибл. на 3 минути с максимална скорост на въртене. Включване и изключване Преди включване настройте дълбочината на врязване, вижте раздела «Реrулиране на дълбочината на врязване». За включване на електроинструмента натиснете и задръжте пусковия прекъсвач 19. За застопоряване на натиснатия пусков прекъсвач 19 натиснете бутона 18. За изключване на електроинструмента отпуснете пусковия прекъсвач 19, съответно ако е застопорен с бутона 18, първо натиснете краткотрайно и след това отпуснете пусковия прекъсвач 19. Модул за постоянна скорост на въртене Електронен модул поддържа скоростта на въртене на празен ход и под натоварване практически постоянна, с което осигурява постоянно добра производителност. Регулиране на дълбочината на

f Допуска се регулирането на дълбочината на врязване да се извършва само когато електроинструментът е изключен. Грубо регулиране на дълбочината на врязване се извършва по следния начин: – Поставете електроинструмента с монтирания фрезер върху обработвания

– Завъртете скалата за фино регулиране 2 до позиция «0». – Поставете степенната опора 8 на най- ниската степен; степенната опора попада в позиция с отчетливо прещракване. – Освободете застопоряващия лост за грубо регулиране на дълбочината на фрезоване 5, като го завъртите наляво, така че дълбочинният ограничител 4 да може да се върти свободно и да допре до степенния ограничител 8. Материал Диаметър

дървесина (бук) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 4 1 – 2 Мека дървесина

OBJ_BUCH-622-002.book Page 235 Wednesday, September 3, 2008 11:45 AM236 | Български 1 609 929 N94 | (3.9.08) Bosch Power Tools – Натиснете освобождаващия лост 16 надолу и бавно спуснете оберфрезата надолу, докато фрезерът 22 допре до обработвания детайл. Отново отпуснете освобождаващия лост 16, за да застопорите тази дълбочина на спускане. – Завъртете скалата за грубо регулиране 6 до позиция «0». – Установете желаната дълбочина на фрезоване чрез завъртане на ръкохватката за грубо регулиране 7 и като отчитате по скалата 6. Внимавайте да не променяте позицията на въртящата се скала 6. – Застопорете лоста за грубо регулиране на дълбочината на фрезоване 5 чрез завъртане надясно и повдигнете електроинструмента нагоре. При големи дълбочини на фрезоване трябва да изпълнявате няколко прохода с по-малка дълбочина на врязване. С помощта на степенния ограничител 8 можете да разделите фрезоването на няколко стъпки. За целта настройте желаната дълбочина на фрезоване с най-ниското стъпало на степенния ограничител и след това за първите проходи изберете по-високите степени. Размерът на стъпалата може да се регулира с винтовете . След пробно фрезоване можете да настроите дълбочината на фрезоване точно на желания размер чрез завъртане на ръкохватката 1; завъртане по посока на часовниковата стрелка води до увеличаване на дълбочината на фрезоване, съответно обратно на часовниковата стрелка – до намаляване на дълбочината на фрезоване. При регулиране можете да използвате скалата 2. Един оборот съответства на ход на изместване 2,0 mm, едно деление на горния ръб на скалата 2 съответства на изменение на дълбочината на фрезоване с 0,1 mm. Максималното изменение на дълбочината на фрезоване е ± 8mm. Пример: желаната дълбочина на фрезоване е 10,0 mm, измерената дълбочина при пробното фрезоване е 9,6 mm. – Повдигнете оберфрезата и поставете под антифрикционната плоча 12 отпадъчни трупчета, така че при спускане фрезерът 22 да не допира обработвания детайл. Натиснете освобождаващия лост надолу 16 и бавно спуснете оберфрезата, докато дълбочинният ограничител 4 допре до степенния ограничител 8. – Завъртете скалата 2 до позиция «0» и освободете лоста за грубо регулиране на дълбочината на фрезоване 5 чрез завъртане наляво. – Завъртете ръкохватката 7 на 0,4 mm/4 деления (разликата между желаната и действителната стойности) по посока на часовниковата стрелка и застопорете лоста за грубо регулиране на дълбочината на фрезоване 5 чрез завъртане надясно. – Проверете новата дълбочина с повторно пробно фрезоване. Указания за работа f Предпазвайте фрезера от удари и резки натоварвания. Посока на фрезоване и фрезоване (вижте фиг. C) f Фрезоването трябва да се извършва винаги срещу посоката на въртене на фрезера 22 (п-п на срещуположните движения). При фрезоване по посока на въртенето на фрезера възникват големи сили на реакция (откат) и съществува опасност да изтървете електроинструмента от ръцете си. – Установете желаната дълбочина на врязване, за целта вижте раздела «Реrулиране на дълбочината на врязване». – Поставете електроинструмента с монтиран фрезер върху обработвания детайл и го

– Натиснете освобождаващия лост 16 надолу и бавно спуснете оберфрезата надолу, докато бъде достигната настроената дълбочина на врязване. Отново отпуснете освобождаващия лост 16 за да застопорите тази дълбочина на спускане. OBJ_BUCH-622-002.book Page 236 Wednesday, September 3, 2008 11:45 AMБългарски | 237 Bosch Power Tools 1 609 929 N94 | (3.9.08) – Изпълнете фрезоването с постоянно пода-

– След приключване на процеса на фрезоване върнете оберфрезата в най- горна позиция. – Изключете електроинструмента. Фрезоване с водеща опора (вижте фиг. D) При обработване на големи детайли, напр. при фрезоване на жлебове, можете да закрепите към детайла дъска или помощна опора и да водите оберфрезата по нея. Водете оберфрезата, като я допирате до помощната опора със скосената страна на антифрикционната плоча. Фрезоване на ръбове/фрезоване по профил При фрезоване по ръб или по профил без приспособление за успоредно водене фрезерът трябва да има водещ щифт или търкалящ лагер. – Подведете включения електроинструмент странично към обработвания детайл, докато водещият щифт или лагерът на фрезера допре до обработвания ръб. – Водете електроинструмента с двете ръце по продължение на ръба на детайла. При това внимавайте да не променяте ъгъла на фрезата. Твърде силното притискане може да повреди ръба на детайла. Фрезоване с приспособление за успоредно водене (вижте фиг. Е) Вкарайте приспособлението за успоредно водене 26 с направляващите щанги 27 в основната плоча 14 и го затегнете с винтовете с крилчата глава 10 в желаната позиция. С винтовете 28 и 29 можете допълнително да регулирате позицията на приспособлението за успоредно водене по дължина. С въртящата се ръкохватка 30 можете да настроите дължината фино след като развиете двата винта 28. При това един оборот съответства на дължина на изместване 2,0 mm, едно деление на скалата на въртящата се ръкохватка 30 съответно на изместване 0,1 mm. С помощта на опората 31 можете да изменяте работната опорна повърхност на приспособлението за успоредно водене. Водете включения електроинструмент с равномерно подаване и странично притискане на приспособлението за успоредно водене към ръба на обработвания

При фрезоване с приспособление за успоредно водене 26 прахоулавянето трябва да се извършва със специален адаптер 32. Адаптерът 24 може да остане монтиран. Фрезоване с приспособлението за фрезоване по кръгова дъга (вижте фигура F) При фрезоване по дъга от кръг можете да използвате приспособлението/адаптера за водеща шина 33. Монтирайте приспособлението за фрезоване по кръгова дъга, както е показано на фигурата. Навийте центроващия винт 38 в резбовия отвор на приспособлението. Поставете острието на винта в центъра на кръговата дъга, при това внимавайте острието да се захване върху повърхността на обработвания детайл. Установете желания радиус грубо чрез изместване на приспособлението и затегнете винтовете с крилчата глава 35 и 36. С помощта на въртящата се ръкохватка 37 можете след развиване на винта 36 да регулирате радиуса фино. При това един оборот съответства на промяна на дължината с 2,0 mm, едно деление на скалата на ръкохватката 37 – съответно на 0,1 mm. Водете включения електроинструмент, като го държите за дясната ръкохватка 1 и ръкохватката 34 на приспособлението за водене по кръгова дъга. OBJ_BUCH-622-002.book Page 237 Wednesday, September 3, 2008 11:45 AM238 | Български 1 609 929 N94 | (3.9.08) Bosch Power Tools Фрезоване с водеща шина (вижте фигура G) С помощта на водещата шина 40 можете да фрезовате по права линия. За изравняване на височината трябва да монтирате дистанционната плоча 39. Монтирайте приспособлението за фрезоване по кръгова дъга/адаптер за водеща шина 33, както е показано на фигурата. Застопорете водещата шина 40 към обработвания детайл по подходящ начин, напр. с винтови скоби. Поставете електроинструмента с предварително монтиран адаптер шина 33 върху водещата шина. Фрезоване с копираща втулка (вижте фигури H – L) С помощта на копиращата втулка 44 можете да пренасяте контурите на макети, респ. шаблони върху обработвания детайл. При използване на копираща втулка 44 в антифрикционната плоча 12 предварително трябва да бъде поставен адаптера за копираща втулка 41. Поставете адаптера за копираща втулка 41 от горната страна на антифрикционната плоча 12 и го затегнете с двата застопоряващи винта

42. При това внимавайте деблокиращият лост

за адаптера за копираща втулка 43 да може да се движи свободно. Изберете подходяща копираща втулка в зависимост от дебелината на шаблона, респ. макета. Поради дължината на подаване на копиращата втулка шаблонът трябва да има минимална дебелина от 8 mm. Натиснете освобождаващия лост 43 и вкарайте копиращата втулка 44 от долната страна в адаптера 41. При това кодиращите палци трябва да попаднат в предвидените за целта отвори в копиращата втулка с отчетливо прещракване. f Изберете фрезер с по-малък диаметър от вътрешния диаметър на копиращата втулка. За да остава разстоянието между центъра на фрезера и ръба на копиращата втулка постоянно, ако е необходимо, копиращата втулка и антифрикционната плоча могат да бъдат центровани една спрямо друга. – Натиснете освобождаващия лост 16 надолу и спуснете оберфрезата до упор по посока на основната плоча 14. Отново отпуснете освобождаващия лост 16, за да застопорите тази дълбочина на спускане. – Освободете застопоряващите винтове 45 прибл. на 2 – 3 оборота, така че антифрикицонната плоча 12 да може да се измества свободно. – Поставете центроващ дорник 46 в цангата, както е показано на фигурата. Затегнете холендровата гайка на ръка, така че центроващият дорник да може все още да се измества. – Подравнете центроващия дорник 46 и копиращата втулка 44 чрез леко изместване на основната плоча 12. – Затегнете застопоряващите винтове 45. – Извадете центроващия дорник 46 от

– Натиснете освобождаващия лост и повдигнете оберфрезата 16 в горна

Фрезоване с копираща втулка 44 се извършва по следния начин: – Допрете включения електроинструмент с копиращата втулка до шаблона. – Натиснете освобождаващия лост 16 надолу и бавно спуснете оберфрезата надолу, докато бъде достигната настроената дълбочина на врязване. Отново отпуснете освобождаващия лост 16 за да застопорите тази дълбочина на спускане. – Водете електроинструмента с подаващата се копираща втулка по профила на шаблона със странично притискане. Работа със стенд за фрезоване (допълнително приспособление) f Електроинструментът GOF 2000 CE е съвместим с различни стендове, предлагани в специализираната търговска мрежа. За да осигурите безопасния монтаж и използването стриктно по предназначение на GOF 2000 CE със стенд за фрезоване, е необходимо: OBJ_BUCH-622-002.book Page 238 Wednesday, September 3, 2008 11:45 AMБългарски | 239 Bosch Power Tools 1 609 929 N94 | (3.9.08) – да изберете стенд, съвместим с GOF 2000 CE (за целта прегледайте данните, посочени от производителя на

– да спазвате указанията на производителя за монтиране и експлоатация на стенда – да спазвате всички указания за безопасна работа на производителя на стенда, както и всички указания за безопасна работа в ръководството за експлоатация на GOF 2000 CE. Фирма Бош не носи отговорност за травми и материални щети, възникнали в резултат на невнимателно боравене при работа с GOF 2000 CE, монтирана в стенд. Поддържане и сервиз Поддържане и почистване f Преди извършване на каквито и да е дей- ности по електроинструмента изключ- вайте щепсела от захранващата мрежа. f За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти. f При екстремно тежки работни условия при разрязване на метали по вътрешните повърхности на корпуса може да се отложи токопровеждащ прах. Това може да наруши защитната изолация на електроинструмента. В такива случаи се препоръчва използването на стационарна аспирационна система, честото продух- ване на вентилационните отвори и включ- ването на електроинструмента през пред- пазен изключвател за утаечни токове (FI). Ако въпреки прецизното производство и внимателно изпитване възникне повреда, електроинструментът трябва да се занесе за ремонт в оторизиран сервиз за електро- инструменти на Бош. Когато се обръщате с Въпроси към представи- телите на Бош, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Сервиз и консултации Сервизът ще отговори на въпросите Ви относ- но ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Мон- тажни чертежи и информация за резервни части можете да намерите също и на www.bosch-pt.com Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупу- ване, приложение и възможности за настрой- ване на различни продукти от производстве- ната гама на Бош и допълнителни приспосо- бления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти yл. Сребърна № 3–9 1907 София Тел.: +359 (02) 962 5302 Тел.: +359 (02) 962 5427 Тел.: +359 (02) 962 5295 Факс: +359 (02) 62 46 49

С оглед опазване на околната среда електро- инструментът, допълнителните приспособле- ния и опаковката трябва да бъдат подложени на подходяща преработка за повторното из- ползване на съдържащите се в тях суровини. Само за страни от ЕС: Не изхвърляйте електроинстру- менти при битовите отпадъци! Съгласно Директивата на ЕС 2002/96/EG относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини. Правата за изменения запазени. OBJ_BUCH-622-002.book Page 239 Wednesday, September 3, 2008 11:45 AM240 | Srpski 1 609 929 N94 | (3.9.08) Bosch Power Tools
