| Tipo di prodotto | Fresa a tuffo professionale |
| Marca | Bosch |
| Modello | GOF 2000 CE |
| Potenza assorbita nominale | 2000 W |
| Velocità a vuoto | 8000 – 21000 giri/min |
| Preselezione velocità | Sì (rotella a 6 posizioni) con Constant-Electronic |
| Portautensile (pinza di serraggio) | 8 – 12,7 mm (1/2 pollice) |
| Corsa del carrello fresante | 65 mm |
| Peso (secondo EPTA 01/2003) | 6,0 kg |
| Classe di protezione | II (doppio isolamento) |
| Attacco per aspirazione | Sì (diametro 35 mm) |
| Materiali lavorabili | Legno, materie plastiche, materiali da costruzione leggeri, metalli non ferrosi (a velocità ridotta) |
| Funzioni principali | Fresatura di scanalature, bordi, profili, copiatura, fresatura circolare con compasso, guida su binario |
| Sicurezza | Bloccaggio mandrino, interruttore on/off con blocco, arresto di profondità regolabile |
| Manutenzione e pulizia | Pulire regolarmente le feritoie di ventilazione; in caso di lavorazione intensiva di metalli, soffiare all'interno |
| Ricambi e riparabilità | Pezzi di ricambio disponibili tramite il servizio Bosch; numero articolo a 10 cifre sulla targhetta dati |
| Informazioni generali | Istruzioni disponibili in più lingue; accessori opzionali: guida parallela, compasso per fresatura, binario di guida, anelli copia |
Domande frequenti - GOF 2000 CE BOSCH
Domande degli utenti su GOF 2000 CE BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Fresatrice in formato PDF gratuitamente! Trova il tuo manuale GOF 2000 CE - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GOF 2000 CE del marchio BOSCH.
MANUALE UTENTE GOF 2000 CE BOSCH
Tel. Assistenza clienti:
+34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
Messico
Robert Bosch S.A. de C.V.
Tel. Interno: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
52 | Spagnolo
Argentina
Robert Bosch Argentina S.A.
Av. Cordoba 5160
C1414BAW Ciudad Autonoma de Buenos Aires
Atencion al CLIENTE
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perù
Autorex Peruana S.A.
Repubblica di Panamà 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Cile
EMASA S.A.
Irrarazaval 259- Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl

Eliminazione

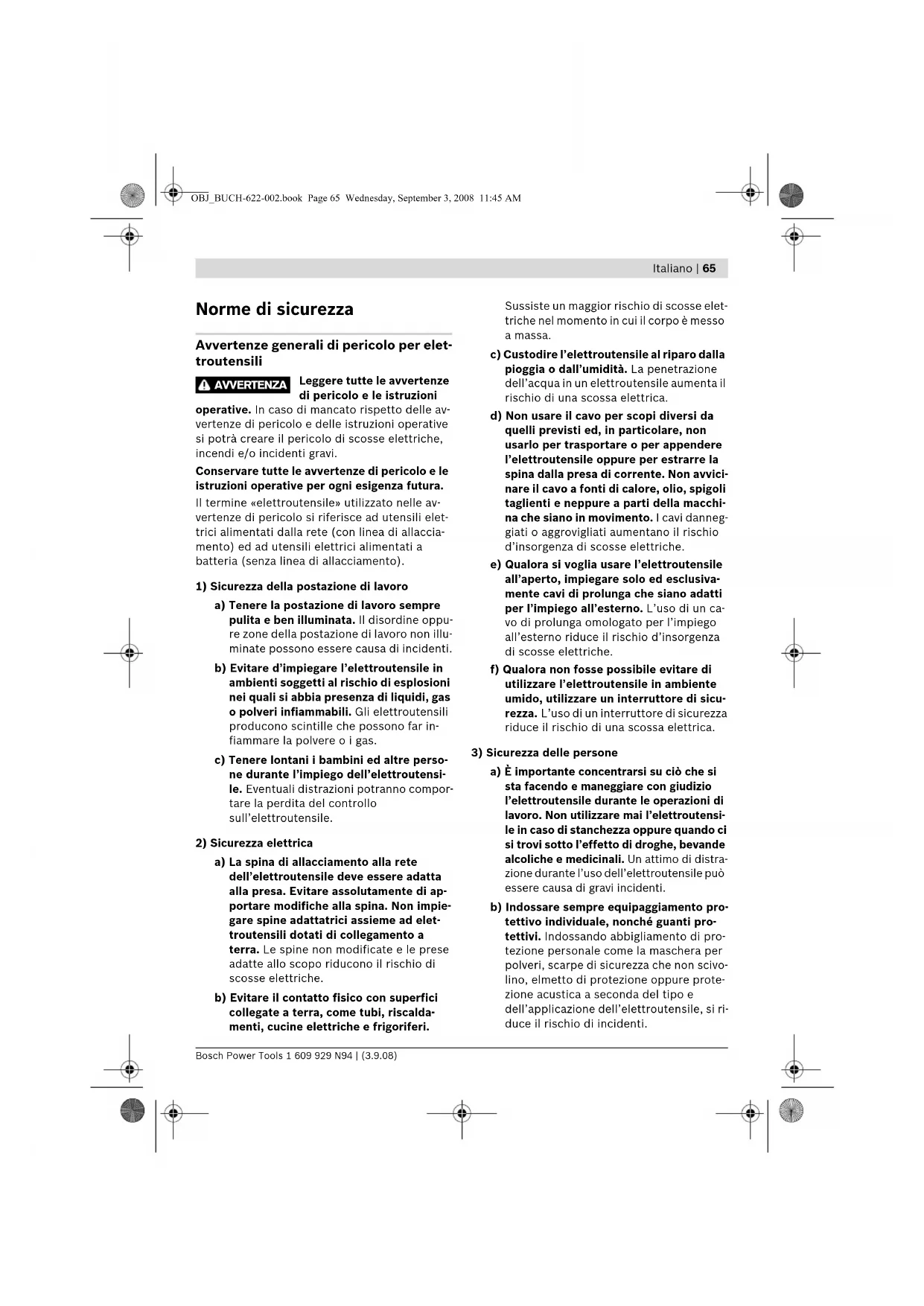

Avvertenze generali di pericolo per elettroutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operative.
In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
2) Sicurezza elettrica
a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.
Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolano, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.

c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sull'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali o catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) Trattamento accurato ed uso corretto degli elettroutensili
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere riparato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di riporre la macchina al termine di un lavoro, estrarre sempre la spina dalla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori della portata dei bambini. Non fare usare l'elettroutensile a persone che non siano abituate al suo uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non si inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo non accurato. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati si inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.



5) Assistenza
a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Indicazioni di sicurezza per trapani
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere pericoloso. Gli utensili a fresa ed altri accessori opzionali devono adattarsi perfettamente al mandrino portautensile (pinza portautensile) dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portautensile dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. - Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione. ▶ Mai avvicinare le mani alla zona operativa di fresatura e neppure alla fresatrice. Afferrare con la seconda mano l'impugnatura supplementare. Tenendo la fresa con entrambe le mani viene impedito che le stesse possano essere ferite dalla fresatrice stessa. ▶ Mai fresare su oggetti metallici, chiodi o pure viti. La fresatrice può subire dei danni e provocare un aumento delle vibrazioni. Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l'elettroutensile afferrandolo sem
pre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettroutensile e provoca una scossa elettrica.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un dato con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali. Non utilizzare mai frese che non siano affilate oppure il cui stato generale non dovesse essere più perfetto. Frese non più affilate oppure danneggiate provocano un maggiore attrito, possono restare bloccate e non ruotano più concentricamente. - Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri è infiammabile ed esplosiva. Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile. - Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo durante il lavoro. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.


Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gravi. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.
Uso conforme alle norme
In caso di appoggi fissi, la macchina è idonea per fissare scanalature, bordi, profili e fori longitudinali nel legno, nella materia plastica ed in materiali leggeri da costruzione, e pure per riprodurre una fresatura. In caso di velocità ridotte ed utilizzando rispettive frese è possibile lavorare anche metallo non ferroso.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Pomello di regolazione di precisione per la profondità di fresatura 2 Scala regolazione di precisione per la profondità di fresatura 3 Impugnatura destra 4 Guida di profondità 5 Levetta di fissaggio per regolazione approssimativa della profondità di passata 6 Scala regolazione approssimativa della profondità di passata 7 Selettore rotante per regolazione approssimativa della profondità di passata 8 Guida graduata 9 Tasto di bloccaggio dell'alberino 10 Vite ad alette per guida parallela-aste di guida (2x)* 11 Dado con pinza portautensili 12 Piastra di scorrimento 13 Guarnizione di protezione 14 Pattino
15 Impugnatura sinistra 16 Levetta di sblocco 17 Rotellina di selezione numero giri 18 Tasto di bloccaggio per interruttore avvio/arresto 19 Interruttore di avvio/arresto 20 Arresto per leva di sblocco 21 Chiave fissa misura 24 mm 22 Utensile fresa 23 Tubo di aspirazione (Ø 35 mm)* 24 Raccordo aspiratore 25 Vite ad alette per adattatore aspirazione (2x)* 26 Guida parallela 27 Barra di guida per guida parallela (2x)* 28 Vite ad alette per guida parallela-regolazione di precisione (2x)* 29 Vite ad alette per guida parallela-regolazione approssimativa (2x)* 30 Pomello per la guida parallela-regolazione di precisione 31 Battuta di arresto per guida parallela 32 Raccordo aspiratore per guida parallela 33 Compasso/adattatore della battuta di guida 34 Pomello per compasso 35 Vite ad alette per compasso-regolazione approssimativa (2x)* 36 Vite ad alette per compasso-regolazione di precisione (1x) 37 Pomello per compasso-regolazione di precisione 38 Vite di centraggio 39 Piastra distanziatrice (compresa nel set «compasso») 40 Binario di guida 41 Adattatore della boccola di riproduzione 42 Vite di fissaggio per adattatore della boccola di riproduzione (2x) 43 Levetta di sblocco per adattatore della boccola di riproduzione 44 Manicotto di guida 45 Vite di fissaggio per piastra di scorrimento (4x) 46 Spina di centraggio *L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Dati tecnici
| Fresatrice verticale GOF 2000 CE | |
| Professional | |
| Codice prodotto | 3 601 F49 ... |
| Potenza nominaleassorbita | W 2000 |
| Numero di giri a vuoto | \( \mathbf{min}^{\mathbf{1}} \)8000- 21000 |
| Preselezione del numero di giri | ● |
| Constant Electronic | ● |
| Raccordo di collegamenti per categoria di aspirazione polvere | ● |
| Mandrino portautensile | mm8 - 12,7inch \( \frac{1}{4}- \frac{1}{2} \) |
| Corsa della fresa | mm 65 |
| Peso in funzione dellaEPTA-Procedure 01/2003 | kg 6,0 |
Classe di sicurezza
□/11
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.
Informazioni sulla rumorosità e sulla vibrazione
Valori misurati conformemente alla norma EN60745 (pannello di masonite).
Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 89 dB(A); livello di potenza acustica 100 dB(A). Incertezza della misura K = 3 dB.
Usare la protezione acustica!
Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745:
Valore di emissione dell'oscillazione ah = 5,0m/s, incertezza della misura K = 1,5 m/s2.
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato secondo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).
Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Montaggio dell'utensile per fresatrice (vedi figura A)
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. Per eseguire operazioni di montaggio o di sostituzione di utensili accessorio per la fresatrice si raccomanda di mettere guanti di protezione.
A seconda del tipo di applicazione richiesto sono disponibili utensili fresa dai tipi più svariati e con diversi livelli di qualità.
Utensili fresa in acciaio extrarapido ad alta prestazione sono adatti per la lavorazione di materiali morbidi come p. es. legname tenero e materiali sintetici.
Utensili fresa in acciaio duro sono adatti in modo particolare per la lavorazione di materiali duri ed abrasivi come p. es. il legname duro e l'alluminio.
Gli utensili fresa compresi nella vasta gamma del programma per accessori della Bosch sono disponibili presso il Vostro rivenditore specializzato.
Utilizzare esclusivamente frese in perfetto stato e pulite.
Premere il tasto di bloccaggio dell'alberino 9 (0) e tenerlo premuto. Eventualmente ruotare un po' a mano il mandrino fino a far scattare in posizione l'arresto.
Azionare il tasto di bloccaggio dell'alberino 9 solo a elettroutensile fermo.
- Sbloccare il dado con pinza portautensile 11 utilizzando la chiave fissa 21 (misura 24 mm) e girando in senso antiorario (●). - Inserire l'utensile fresa nella pinza di serraggio. Il gambo della fresa deve essere inserito nella pinza portautensili per almeno 20 mm. - Serrare il dado 11 con l'ausilio della chiave fissa 21 (apertura della chiave 24 mm) ruotando in senso orario. Rilasciare il tasto di bloccaggio dell'alberino 9.
Quando la boccola di riproduzione non è montata, non utilizzare mai utensili fresa con un diametro maggiore di 50 mm. Tali utensili fresa sono troppo grandi per il pattino. Non stringere mai la pinza portautensile se non vi è stato montato nessun utensile fresa. In caso contrario vi è il pericolo di danneggiare la pinza portautensile.
Aspirazione polvere/aspirazione trucioli (vedi figura B)
- Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzate, se possibile, un sistema di aspirazione delle polveri.
- Provvedere per una buona aerazione del posto di lavoro. - Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
Montaggio dell'adattatore per l'aspirazione polvere
Prima del montaggio dell'adattatore per aspirazione 24 portare l'elettroutensile, tramite l'azionamento della leva di sblocco 16 nella posizione iniziale superiore.
Applicare l'adattatore per aspirazione 24, ruotare verso destra l'adattatore per aspirazione 24 fino a percepirne chiaramente l'arresto (chiusura a baionetta) e fissarlo con la vite ad alette 25.


Nota bene: In caso di diametri di fresatura superiori a 30 mm è necessario rimuovere l'inserto 47 premendo la staffa di serraggio dall'adattatore per aspirazione 24.
Collegamento dell'aspirazione polvere
Inserire un tubo di aspirazione (35 mm) 23 (accessorio opzionale) sul raccordo aspiratore già montato. Collegare il tubo di aspirazione 23 con un aspirapolvere (accessorio opzionale).
L'elettroutensile può essere collegato direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia l'elettroutensile.
L'aspirapolvere deve essere adatto per il materiale da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.
Uso
Messa in funzione
Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.
Preselezione del numero di giri
Tramite la rotellina per la selezione del numero di giri 17 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento.
1-2 velocità bassa, 3-4 velocità media, 5-6 velocità alta
I dati riportati nella tabella hanno puro valore indicativo. Il numero di giri necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative; deve essere quindi determinato a seconda del caso eseguendo delle prove pratiche.
| Materiale Diametro della fresa (donna (mm)) | Posizione ro- tellina selezione ne numero di giri 17 | |
| Legno duro (fag- gio) | 4-10 | 5-6 |
| 12 - 20 | 3-4 | |
| 22 - 40 | 1-2 | |
| Legno dolce (pi- no) | 4-10 | 5-6 |
| 12 - 20 | 3-6 | |
| 22 - 40 | 1-3 | |
| Pannelli di maso- nite | 4-10 | 3-6 |
| 12 - 20 | 2-4 | |
| 22 - 40 | 1-3 | |
| Plastica | 4-15 | 2-3 |
| 16 - 40 | 1-2 | |
| Alluminio | 4-15 | 1-2 |
| 16 - 40 | 1 | |
In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.
Accendere/spegnere
Prima di accendere/spegnere, regolare la profondità di fresatura, cfr. paragrafo «Regolazione della profondità di passata».
Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 19 e tenerlo premuto.
Per fissare in posizione l'interruttore di avvio/arresto premuto 19 premere il tasto di bloccaggio 18.
Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 19 oppure, se è bloccato con il tasto di bloccaggio 18, premere brevemente l'interruttore di avvio/arresto 19 e rilasciarlo di nuovo.





La Constant-Electronic mantiene la velocità di rotazione pressoché costante sia a vuoto che sotto carico, garantendo una prestazione di lavoro uniforme.
Regolazione della profondità di passata
La regolazione della profondità di fresatura può avvenire esclusivamente quando l'elettroutensile è spento. Per una regolazione approssimativa della profondità di passata procedere come segue: - Posare sul pezzo in lavorazione l'elettroutensile con l'utensile accessorio per fresatrice già montato. - Ruotare la scala della regolazione di precisione 2 su 0. - Regolare la guida graduata 8 sulla posizione più bassa; la battuta a gradi si incastra in maniera percepibile. - Allentare la levetta di fissaggio per regolazione approssimativa della profondità di passata 5 ruotandola verso sinistra in modo che la guida di profondità 4 sia libera e appoggi sulla guida graduata 8. - Premere la levetta di sblocco 16 verso il basso e spostare la fresatrice verticalmente lentamente verso il basso fino a far toccare la fresa 22 sulla superficie del pezzo in lavorazione. - Rilasciare la levetta di sblocco 16 per fissare la profondità di lavorazione. - Ruotare la scala della regolazione approssimativa 6 su «0». - Ruotando il selettore rotante per regolazione approssimativa della profondità di passata 7 e rilevandone il valore sulla scala 6, regolare la profondità di passata desiderata. Prestare attenzione affinché la scala rotante 6 non venga più preregolata. - Fissare la levetta di fissaggio per regolazione approssimativa della profondità di passata 5 girandola verso destra e riportare l'elettroutensile verso l'alto.
In caso di fresatura di profondità maggiori si dovrebbero prevedere diverse fasi operative con una rispettiva asportazione ridotta di trucioli. Mediante la guida graduata 8 è possibile ripartire l'operazione di fresatura in diversi stadi. A tal fine, regolare la profondità richiesta di fresatura con la posizione più bassa possibile della guida graduata e scegliere le posizioni più alte per i primi interventi di lavorazione. La distanza delle posizioni può essere modificata ruotando le viti di registro.
Dopo una fresatura di prova, ruotando il pomello 1 è possibile regolare la profondità di fresatura esattamente sulla misura richiesta; per aumentare la profondità di fresatura, ruotare in senso orario; per ridurre la profondità di fresatura ruotare in senso antiorario. Per questa operazione la scala 2 facilita l'orientamento. Un giro corrisponde ad una corsa di regolazione di 2,0 mm; una delle graduazioni nel margine superiore della scala 2 corrisponde ad una modifica della corsa di regolazione di 0,1 mm. La corsa massima di regolazione è di ±8 mm.
Esempio: La profondità richiesta di fresatura deve essere di 10,0 mm. Con la fresatura di prova si è avuta una profondità di fresatura pari a 9,6 mm.
- Sollevare la fresatrice verticale e posare p.es. un pezzo di legno sotto la piastra di scorrimento 12 in modo che la fresa 22 non tocchi il pezzo in lavorazione quando viene abbassata. Premere la levetta di sblocco 16 verso il basso e spostare la fresatrice verticale lentamente verso il basso fino a far poggiare la guida di profondità 4 sulla battuta a gradino 8. - Ruotare la scala 2 su «0» ed allentare la levetta di fissaggio per regolazione approssimativa della profondità di passata 5 ruotando verso sinistra. - Ruotare il selettore rotante 7 di 0,4 mm/4 graduazioni (differenza tra valore nominale e valore reale) in senso orario e fissare la levetta di fissaggio per regolazione approssimativa della profondità di passata 5 ruotandola verso destra. - Controllare la profondità di fresatura selezionata eseguendo un'ulteriore fresatura di prova.
Indicazioni operative
Proteggere le frese da battute e da colpi.
Direzione di fresatura ed operazione di fresatura (vedi figura C)
L'operazione di fresatura deve essere eseguita sempre nel senso inverso a quello del senso di rotazione dell'utensile per la fresatrice 22 (rotazione in senso opposto). In caso di fresatura nel senso di rotazione (fresatura concorde) l'elettroutensile può essere sbalzato dalla mano dell'operatore. - Regolare la profondità di fresatura richiesta, vedere parte della documentazione «Regolazione della profondità di passata». - Applicare sul pezzo in lavorazione l'elettroutensile con l'utensile fresa già montato ed accendere l'elettroutensile. Premere la levetta di sblocco 16 verso il basso e spostare la fresatrice verticale lentamente verso il basso fino a raggiungere la profondità di fresatura regolata. Rilasciare la levetta di sblocco 16 per fissare la profondità di lavorazione. - Eseguire l'operazione di fresatura operando con un avanzamento uniforme. - Una volta terminata l'operazione di fresatura, riportare la fresatrice verticale indietro sulla posizione più alta. - Spegnere l'elettroutensile.
Lavori di fresatura con la battuta ausiliaria (vedi figura D)
Per la lavorazione di grossi pezzi in lavorazione, p. es. in caso di fresatura di scanalature, è possibile fissare al pezzo in lavorazione una tavola oppure un'asse come battuta ausiliaria ed operare spingendo la fresatrice verticale lungo la battuta ausiliaria. Spostare la fresatrice verticale alla parte ribassata della piastra di scorrimento lungo la battuta ausiliaria.
Fresatura di bordi o di forme
In caso di fresatura di spigoli o di forme nella guida parallela, l'utensile fresa deve essere munito di un perno di guida oppure di un cuscinetto a sfere.
- Avvicinare lateralmente l'elettroutensile già acceso al pezzo in lavorazione fino a far poggiare sul bordo del pezzo in lavorazione il perno di guida o il cuscinetto a sfere dell'utensile fresa.
- Tenendolo con entrambe le mani, operare con l'elettroutensile spingendolo lungo il bordo di un pezzo in lavorazione. Così facendo, attenzione ad assicurarsi sempre un appoggio che sia a squadro. Una pressione troppo forte può danneggiare il bordo del pezzo in lavorazione.
Fresature eseguite con la guida parallela (vedi figura E)
Infilare la guida parallela 26 con le aste di guida 27 nel pattino 14 e fissarle bene con le viti ad alette 10 in base alla misura richiesta. Tramite le viti ad alette 28 e 29 è possibile regolare la guida parallela ulteriormente in senso longitudinale.
Con il pomello 30 è possibile regolare con precisione la lunghezza dopo aver allentato le due viti ad alette 28. Così facendo, una rotazione corrisponde ad una corsa di regolazione di 2,0mm. Uno dei trattini sul pomello 30 corrisponde ad una modifica della corsa di regolazione pari a 0,1mm.
Mediante la battuta arresto 31 è possibile modificare la superficie piana operativa della guida parallela.
Operare con l'elettroutensile spingendolo in maniera regolare in avanti lungo il bordo di un pezzo in lavorazione esercitando una pressione laterale sulla guida parallela.
In caso di lavori di fresatura con la guida parallela 26 si dovrebbe utilizzare l'aspirazione polvere/aspirazione trucioli attraverso lo speciale adattatore per l'aspirazione 32. L'adattatore per l'aspirazione 24 vuole restare montato.
Fresature eseguite con il compasso (vedi figura F)
Per operazioni di fresatura circolari è possibile utilizzare il compasso/adattatore della battuta di guida 33. Montare il compasso come indicato nell'illustrazione.

Avvitare la vite di centraggio 38 nel filetto del compasso. Applicare la punta della vite nel centro dell'arco di cerchio che si intende fresare accertandosi che la punta della vite faccia presa nella superficie del materiale.
Spostando il compasso, regolare approssimativamente il raggio richiesto ed avvitare forte le viti ad alette 35 e 36.
Con il pomello 37 è possibile regolare con precisione la lunghezza dopo aver allentato la vite ad alette 36. Così facendo, una rotazione corrisponde ad una corsa di regolazione di 2,0 mm; uno dei trattini sul pomello 37 corrisponde ad una modifica della corsa di regolazione pari a 0,1 mm.
Spingere l'elettroutensile acceso sul pezzo in lavorazione tenendolo per l'impugnatura destra 1 e per l'impugnatura del compasso 34.
Fresature eseguite con il telaio di guida (vedere figura G)
Tramite il telaio di guida 40 è possibile eseguire operazioni di lavoro in senso rettilineo.
Per una compensazione delle differenze di altezza è necessario montare la piastra distanziatrice 39.
Montare il compasso/adattatore della battuta di guida 33 come indicato nell'illustrazione.
Fissare il binario di guida 40 sul pezzo in lavorazione utilizzando dispositivi adatti di serraggio, p. es. morsetti. Applicare sul binario di guida l'elettroutensile con l'adattatore della battuta di guida 33 già montato.
Fresature eseguite con boccola di riproduzione (vedi figure H-L)
Impiegando la boccola di riproduzione 44 è possibile trasmettere sul pezzo in lavorazione profili di modelli oppure di dime a disposizione.
Per l'utilizzazione della boccola di riproduzione 44 si deve prima applicare un adattatore della boccola di riproduzione 41 nella piastra di scorrimento 12.
Applicare l'adattatore della boccola di riproduzione 41 alla parte superiore sulla piastra di scorrimento 12 ed avvitarlo bene utilizzando le 2 viti di fissaggio 42. Accertarsi che la levetta di sblocco per l'adattatore della boccola di riproduzione 43 possa essere spostata liberamente.
A seconda dello spessore delle dime oppure modelli, selezionare boccole di riproduzione adatte. Per via dell'altezza sporgente della boccola di riproduzione, la dima deve avere uno spessore di almeno 8 mm.
Azionare la levetta di sblocco 43 ed applicare la boccola di riproduzione 44 alla parte inferiore nell'adattatore della boccola di riproduzione 41. Così facendo, le camme codificatrici devono incastrarsi in modo percettibile nelle rispettive rientranze della boccola di riproduzione.
Scegliere un utensile fresa con un diametro che sia minore del diametro interno della boccola di riproduzione.
In modo da garantire che la distanza dal centro della fresa rispetto al bordo della boccola di riproduzione sia sempre identica, se necessario, è possibile regolare reciprocamente la boccola di riproduzione e la piastra di scorrimento.
Premere verso il basso la levetta di sblocco 16 e spingere la fresatrice verticale in direzione del pattino 14 portandola fino alla battuta di arresto. Rilasciare la levetta di sblocco 16 per fissare la profondità di lavorazione. - Allentare le viti di fissaggio 45 di ca. 2 - 3 giri in modo che la piastra di scorrimento 12 possa muoversi liberamente. - Applicare la spina di centraggio 46 nell'attacco portautensile come indicato nell'illustrazione. Stringere bene il dado di bloccaggio manualmente in modo che la spina di centraggio possa essere spostata liberamente. Allineare reciprocamente la spina di centraggio 46 e la boccola di riproduzione 44 spostando leggermente la piastra di scorrimento 12. - Serrare saldamente le viti di fissaggio 45. Rimuovere la spina di centraggio 46 dall'attacco portautensile. - Premere la levetta di sblocco 16 e portare la fresatrice verticale alla posizione più alta.


Per fresature con la boccola di riproduzione 44 procedere come segue:
- Accendere l'elettroutensile con la boccola di riproduzione ed avvicinarlo alla dima. Premere la levetta di sblocco 16 verso il basso e spostare la fresatrice verticale lentamente verso il basso fino a raggiungere la profondità di fresatura regolata. Rilasciare la levetta di sblocco 16 per fissare la profondità di lavorazione.
- Operare con l'elettroutensile con boccola sporgente di riproduzione spingendolo lungo la dima esercitando una pressione laterale.
Lavorare con tavolo per fresatura (accessori)
La GOF 2000 CE è compatibile con diversi tavoli per fresatura offerti sul mercato degli accessori. Per garantire un montaggio sicuro ed un uso secondo destinazione della GOF 2000 CE con un tavolo per fresatura è indispensabile che:
- venga assicurato che il tavolo per fresatura scelto sia compatibile con la GOF 2000 CE (osservare a riguardo le indicazioni del produttore del tavolo per fresatura)
- vengano rispettate le istruzioni di installazione e d'uso del produttore del tavolo per fresatura
- vengano osservate tutte le indicazioni di sicurezza del produttore del tavolo per fresatura e tutte le istruzioni di sicurezza contenute nelle presenti istruzioni d'uso della GOF 2000 CE.
Bosch non si assumerà alcuna responsabilità per lesioni e danni alle cose che potrebbero verificarsi a causa di un uso non corretto della GOF 2000 CE con un tavolo per fresatura.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione. In caso di condizioni d'uso estreme, è possibile che lavorando metalli si depositi polvere conduttrice all'interno dell'elettroutensile. Lo stato dell'isolamento di sicurezza dell'elettroutensile ne può risultare compromesso. In questi casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare sulle fessure di ventilazione e di preinstallare un interruttore di sicurezza per correnti di guasto (FI).
Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Officina Riparazioni Elettroutensili c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
e-mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 847 15 13
Fax: +41 (044) 847 15 53
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.
In ottemperanza al recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere avviati a un riutilizzo ecologico.
Manutenzione e cura
Prima di qualsiasi intervento sull'elettroutensile, estrarre la spina dalla presa di corrente. Per lavorare bene e in sicurezza, mantenere puliti l'elettroutensile e le fessure di aerazione. In condizioni di utilizzo estremamente difficili, come nella lavorazione dei metalli, all'interno dell'elettroutensile può depositarsi polvere conduttrice. L'isolamento di protezione dell'elettroutensile può essere compromesso. In tali casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare frequentemente le fessure di aerazione e di preinserire un interruttore di sicurezza.
Se, nonostante gli accurati processi di fabbricazione e controllo, la macchina dovesse comunque guastarsi, la riparazione deve essere effettuata solo da un'officina di assistenza autorizzata per elettroutensili Bosch.
