RA1171 Professional - Fraiseuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Fraiseuse
Puissance	1600 W
Vitesse à vide	10000 - 25000 tr/min
Diamètre de la pince	6 et 8 mm
Profondeur de fraisage	0 - 55 mm
Poids	3,8 kg
Dimensions	390 x 210 x 210 mm
Utilisation	Idéale pour le fraisage de bois, plastique et matériaux similaires.
Maintenance	Nettoyer régulièrement et vérifier l'état des fraises.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Accessoires inclus	Pince de serrage, guide parallèle, clé de service.
Garantie	2 ans

FOIRE AUX QUESTIONS - RA1171 Professional BOSCH

Comment régler la profondeur de fraisage sur la BOSCH RA1171 ?

Utilisez la manivelle de réglage de profondeur située sur le côté de la fraiseuse pour ajuster la profondeur souhaitée. Assurez-vous de verrouiller le réglage en place avant de commencer à travailler.

Que faire si la fraise ne tourne pas lorsque je l'allume ?

Vérifiez d'abord que l'appareil est correctement branché et que l'interrupteur est en position 'ON'. Si cela ne fonctionne pas, inspectez le cordon d'alimentation pour des dommages et assurez-vous que le fusible n'est pas grillé.

Comment changer la fraise sur la BOSCH RA1171 ?

Débranchez l'appareil, puis utilisez la clé de serrage fournie pour desserrer le collier de la fraise. Retirez la fraise usagée et insérez la nouvelle fraise, puis serrez le collier à l'aide de la clé.

Pourquoi ma fraiseuse surchauffe pendant l'utilisation ?

Cela peut être dû à un surmenage ou à une utilisation de fraises inappropriées. Assurez-vous d'utiliser des fraises adaptées au matériau travaillé et de ne pas forcer l'appareil. Laissez-le refroidir si nécessaire.

Comment nettoyer ma BOSCH RA1171 après utilisation ?

Débranchez l'appareil et utilisez un pinceau ou un chiffon doux pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour la BOSCH RA1171 ?

Les pièces de rechange sont disponibles dans les magasins de bricolage, chez les revendeurs Bosch ou sur le site officiel de Bosch. Assurez-vous de vérifier le modèle exact pour obtenir les bonnes pièces.

Comment savoir si ma fraise est usée ?

Une fraise usée pourra avoir des bords émoussés ou des signes de dommage visible. Si vous remarquez une diminution de la performance ou des éclats dans le matériau, il est temps de remplacer la fraise.

Est-il possible d'utiliser la BOSCH RA1171 pour des matériaux durs ?

Oui, la BOSCH RA1171 peut être utilisée sur des matériaux durs, mais assurez-vous d'utiliser des fraises appropriées conçues pour ces matériaux afin d'éviter d'endommager l'outil.

MODE D'EMPLOI RA1171 Professional BOSCH

IMPORTANT : Lire avant usage

IMPORTANTE: Leer antes de usar

Parlez-vous français? Voir page 34

IMPORTANTS . . . . . . . . . . . . . . . . Assemblage34e88la table à toupie . . . . . 43–51

Liste de pièces . . . . . . . . . . . . . . . . Fonctionnement-4 de la table à toupie . . . 52–64

Consignes de sécurité générales concernant les outils électriques

AVERTISSEMENT

Vous devez lire et comprendre toutes les instructions de votre outil et pour l'utilisation de cette table à toupie avec votre toupie. Le non-respect, même partiel, des instructions ci-après entraîne un risque de blessures graves.

CONSERVEZ CES INSTRUCTIONS

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien éc Le désordre et le manque de lumière favorisent les accidents. N'utilisez pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créen des étincelles qui pourraient enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les visiteurs, dant que vous travaillez avec un outil électrique. Ils pour vous distraire et vous faire faire une fausse manoeuvre.

Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon. N'exposez pas le cordon à la chaleur, à des huiles, à des rarêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de secousse électrique.

Lorsque vous utilisez un outil électrique à l'extérieur, employez une rallonge pour l'extérieur marqué « W-A » ou « W ». Ces cordons sont faits pour être utilisés à l'extérieur et récemont le risque de secousse électrique. Reportez-vous aux real information important sur des cordons de rallonge.

Sécurité des personnes

Sécurité électrique

Les outils avec mise à la terre doivent être branchés s'prise installée correctement et reliée à la terre conformé à toutes les normes et décrets. N'enlevez jamais la fich de terre et ne modifiez jamais la prise. N'utilisez jamais d'adaptateur de prise. Si vous n'êtes pas sûr que votre prise est correctement reliée à la terre, consultez un électricien. Si l'outil présente une avarie électrique ou tombe parne, le circuit de terre sert de chemin à faible résistance conduitre le courant et l'empêcher de passer à travers l'utilisateur. Un outil incorrectement relié à la terre risque de causer un électrique, des brûlures ou une électrocution. Les outils avec mise à la terre sont munis d'un cordon à trois fils et d'une à trois fiches. Avantdebrancherl'outil, assurez-vousquela tensiondelaprisecorrespond,àcelleindiquéesurlaplaque signalétique. N'utilisezpasd'outilsprévuspourcourantalternatif seulementavecunesourcedecourantcontinu.

Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qu peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise inversez sa position; si elle n'entre toujours pas bien, demandez à un électricien qualifié d'installer une prise courant polarisée. Ne modifiez pas la fiche de l'outil. La double isolation élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de coumise à la terre. Avantdebrancherl'outil, assurez-vousquela tensiondelaprisecorrespond, à celleindiquéesurlaplaque signalétique. N'utilisezpasd'outilsprévuspourcourantalternatif seulement avec cunesourcedecourantcontinu.

Évitez tout contact corporel avec des surfaces mises à (tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le risque de secousse électrique est plus grand si votre corp en contact avec la terre. Si l'utilisation de l'outil électrique da endroit humide est inévitable, un disjoncteur de fuite à la terr être utilisé pour alimenter votre outil. Des chaussures et des en caoutchouc d'électricien contribueront à accroître davantage votre sécurité personnelle.

Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous reste fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.

Laissez les gardes en place. Gardez-les en place, en bon état et bien réglés.

Mefiez-vous d'un mise en marche accidentel. Avant de brancher l'outil, assurez-vous que son interrupteur est sur ARRET. Le fait de transporter un outil avec le doigt sur la détente du de brancher un outil dont l'interrupteur est en position MARCHE peut mener tout droit à un accident.

Enlevez les clés de réglage ou de serrage avant de mettre en marche l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre entout temps. Un bonne stabilité vous permet de mieux réagir à une situation inattendue.

Portez toujours des lunettes de sécurité (protection de la tête). Portez des lunettes de sécurité (conformes à la norme ANSI Z87.1). Portez des souliers de travail non dérapants et un masque, si nécessaire. Portez également un masque facial ou à poussière si l'opération de coupe soulève de la poussière, et des protecteurs d'oreille (bouchons ou casque) si vous utilisez votre instrument longtemps.

Utilisation et entretien des outils

Immobilisez le matériau sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insurisante et peut amener un dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. s'est n'outil correct fonctionne mieux et de façon plus sécuritaire. respectez aussi la vitesse de travail qui lui est propre.

d'utilisez pas un outil si son interrupteur est bloqué. Un outil gants que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.

N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de secousse électrique.

Débranchez la fiche de l'outil avant d'effectuer un réglagpréjudiciable au bon fonctionnement de l'outil. Si vous changer d'accessoire ou de ranger l'outil. De telles mesureconstatez qu'un outil est endommagé, faites-le réparer préventives de sécurité réduisent le risque de mise en marche avant de vous en servir. De nombreux accidents sont causés accidentel de l'outil. par des outils en mauvais état. Élaborez un calendrier d'entretien

Laissez les gardes en place. Gardez-les en place, en bon et bien réglés.

N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

Rangez les outils hors de la portée des enfants et d'a personnes inexpérimentées. Les outils sont dangereux dans les mains d'utilisateurs novices.

Réparation

Ne laissez pas fonctionner l'outil sans surveillance. Assu vous que l'outil est complètement arrêté AVANT DE VOUS ÉLOIGNER.

La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves. Ainsi, des fils internes peuvent être mal placés ou pincés, des ressorts de rappel de garde peuvent être montés erronément.

Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger. Toute altération ou modification constitue un usage erroné et peut causer un danger.

Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque de secousse électrique ou de blessures. Certains agents nettoyants tels qu'essence, tétrachlorure de carbone, ammoniac, etc., détonant abîmer les pièces en plastique.

Soyez attentif à tout désalignement ou coïncement des pièces en mouvement, à tout bris ou à toute autre cor

Consignes de sécurité supplémentaires pour la table à toupie

Ne soulevez la table à toupie que par ses bords. Si soulevez la table par toute autre surface, il pourrait en des blessures corporelles.

N'utilisez pas la table à toupie avant que toutes les de montage et d'installation n'aient été effectuées. Av chaque utilisation, vérifiez que les attaches et les pin de maintien de la toupie soient bien serrées. Une tab une toupie desserrée est instable et peut se déplacer par l'utilisation, ce qui peut provoquer des dommages à la propriété ou des blessures corporelles graves.

Débranchez la toupie de l'alimentation électrique avant d'installer cette toupie sur la table, d'effectuer des réglages, de changer d'accessoires, de retirer la toup de la table, d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

Ne branchez pas le cordon d'alimentation du moteur de la toupie dans une prise murale standard. Le cor d'alimentation de la toupie doit toujours être branché boîte de commutation de la table à toupie. Les interrupteurs et commandes des outils électriques doivent être à votre portée en cas d'urgence.

Vos doigts ne doivent pas toucher les bornes de la lorsque vous branchez ou débranchez celle-ci de la Risque de choc électrique.

Avant de connecter votre toupie ou votre aspirateur à boîte de commutation de la table à toupie, assurez-vous que l'aspirateur est éteint et que la boîte de commun de la table à toupie est débranchée. De telles mesure de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correctement fixée à la base de la table à toupie. Lorsque vous travaillez, vérifiez périodiquement le serré de la fixation de la base de la toupie. Les fixations de moteur peuvent se desserrer à cause des vibrations caus par les opérations de coupe et le moteur de la toupie de détacher de la table à toupie.

Mutilisez pas la table à toupie sans le garde supérieur éautersi le retrait du garde est requis pour une opération de coupe particulière. Remettez le garde en place immédiatement après avoir terminé l'opération de coupe. Retirez toute poussière, copeau de bois et autre particule etrangère qui peut affecter son efficacité. Le garde permet d'eviter le contact accidentel des mains avec la fraise en rotation.

N'utilisez pas de fraise ayant un diamètre de coupe supérieur au trou de dégagement de la plaque amovible ou de la bague amovible du plateau de la table. La fraise pourrait toucher la plaque ou la bague amovible et projeter des fragments.

N'utilisez jamais de fraise émoussée ou endommagée. Les fraises endommagées peuvent se casser pendant l'utilisation. Les fraises émoussées nécessitent davantage de force pour pousser la pièce à travailler, ce qui peut causer la rupture de la fraise ou le rebond du matériau.

Imanipulez les fraises acérées avec précaution. De telles métaures de sécurité préventives réduisent le risque de blessure.

Ne modifiez pas le trou de fraise de la plaque ou de la bague amovible. Faites correspondre le diamètre de France de la fraise avec le diamètre interne de la bague ou plaque amovible de façon à ce que la différence soit inférieure à 1/16 po sur un côté. Les bagues amovibles sont utilisées pour réduire l'espace entre le diamètre de coupe une fraise et la table pour que les pièces à travailler reposent entièrement sur la table lors du toupillage. Installez la fraise conformément aux instructions données dans le manuel d'utilisation de la toupie.

Attachez fermement la fraise dans le mandrin à pince avant de couper. Le fait de fixer correctement la fraise avant toute coupe réduit le risque que la fraise ne se desserre pendant son utilisation. Je placez jamais vos doigts près d'une fraise en rotation sous le garde lorsque la toupie est branchée. De telles émures de sécurité préventives réduisent le risque de blessure.

Avant de commencer à travailler, assurez-vous que les Ne tenez jamais la pièce à travailler du côté sortie de la cordons d'alimentation des accessoires de toupie et défraise. Le fait de pousser la pièce contre le côté sortie du boîte de commutation ainsi que la rallonge ne sont pasident peut provoquer le bourrage du matériau et un rebond ne peuvent pas entrer en contact avec la toupie ou toutentiel qui pourrait entraîner votre main vers la fraise. pièce rotative de la toupie. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Consignes de sécurité supplémentaires pour la table à toupie

Utilisez le guide pour guider la pièce à travailler et vanillez toujours maintenir la pièce à travailler contre le garder le contrôle de cette même pièce. Ne placez appuiée lorsque vous toupillez. De telles mesures de sécurité pièce entre la fraise et le guide lorsque vous toupillez preventives augmentent la précision du toupillage et bord de la pièce. Ce positionnement peut provoquer un améliorent le contrôle de la pièce à travailler, réduisant ainsi le coïncement du matériau et un risque de rebond. risque de blessure.

Les toupies sont conçues pour travailler le bois, les Ne laissez jamais la toupie sans surveillance si elle est matières semblables au bois, le plastique ou les matières marche ou si elle n'est pas complètement arrêtée. laminées. N'utilisez pas la toupie et la table à toupie d'ouilles mesures de sécurité préventives réduisent le risque découper ou façonner des pièces métalliques. Assurez-de blessure et de dommages à la propriété.

vous que la pièce ne contient pas de clou ou autre chef d'air, le décupage de clou peut entraîner la perte de controlisez pas la table comme établi ou plan de travail. En utilisant votre table pour tout autre but que de touiller, de l'outil ou de la pièce, vous risque de l'endommager et de rendre son utilisation.

Ne démarrez jamais l'outil lorsque la fraise est engagé dangereuse.

dans le matériau. Le bord tranchant de la fraise peut accrocher le matériau et entraîner la perte de contrôle de la pièce à travailler.

Avancez la pièce à travailler seulement dans le sens opposé à la rotation de la fraise. Ne faites pas reve pièce vers la fraise. Vu depuis le dessus de la table, tourne dans le sens inverse des aiguil-les d'une montre. pièce revient vers la fraise, elle peut « monter » sur la ce qui entraînera la pièce à travailler et potentiel-lement main vers la fraise en rotation.

Ne faites pas avancer votre pièce à travailler vers la si la majorité de la pièce se trouve entre le guide e fraise. Ceci crée un coïncement contre le guide qui prot une situation dangereuse avec la fraise exposée. La pièce peut alors être poussée de la table et peut entraîner un de contrôle pendant la coupe.

Ne coupez pas les matériaux déformés, branlants ou autrement instables. La table à toupie est conçue pour découper des pièces planes, droites et perpendiculaires. Si le matériau est stable mais légèrement courbé, coup le avec le côté concave placé contre la table ou le g. Le fait de couper le matériau avec le côté concave vers haut ou en direction opposée à la surface d'appui peut provoquer une perte de contrôle suite au roulement et au rebond du matériau déformé ou instable.

Utilisez des supports auxiliaires d'entrée et de sortie pour les pièces longues ou larges. Les pièces de gra dimensions qui ne sont pas soutenues correctement peut tomber de la table ou faire basculer cette dernière.

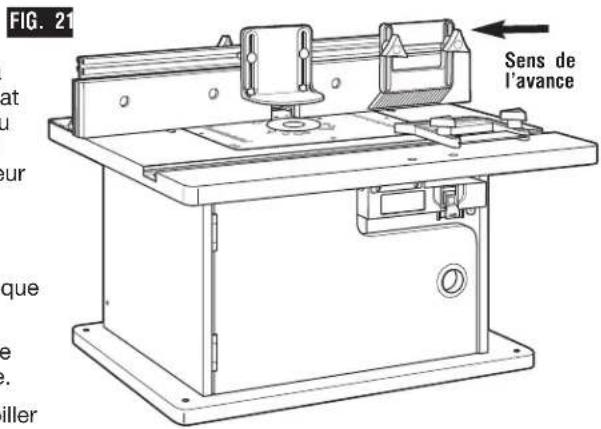

Utilisez des poussoirs, des guides biseautés montés à la verticale et à l'horizontale et autres serre-joints pour maintenir la pièce. Ces poussoirs, guides biseautés et serre-joints éviteront que les mains ne se trouvent à proximité de la fraise pour tenir la pièce.

Ne lâchez jamais la pièce à travailler pendant le toupillage avant que la coupe ne soit terminée et que la pièce à travailler ne soit complètement dégagée de la fraise. De telles mesures de sécurité préventives réduisent le risque de blessure et de dommages à la propriété. Les guides biseautés permettent de maintenir la pièce à travailler en position lors du toupillage sur une table à toupie. Ils ne sont pas conçus pour maintenir, à eux seuls, la pièce à travailler lorsque cette pièce entre en contact avec la fraise ou à tout autre moment où la fraise est en rotation.

Ne montez jamais sur la table et ne l'utilisez jamais comme une échelle ou un échafaudage. La table pourrait basculer ou l'outil de coupe pourrait être accidentellement touché.

Lorsque vous effectuez l'entretien de votre outil, a d'investez que des pièces de rechange recommandées par Bosch. Veuillez suivre les instructions dans la section Maintenance de ce manuel. L'utilisation de pièces non autorisées ou le non-respect des consignes de maintenance peut provoquer des blessures corporelles.

L'aise Les travaux à la machine tel que ponçage, sciage, Imulage, perçage et autres travaux du bâtiment peuvent voute creer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de maformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

- Le plomb provenant des peintures à base de plomb - Les cristaux de silices provenant des briques, du ciment, - et d'autres produits de maçonnerie guibl'arsenic et le chrome provenant des bois traités lechimiquement

Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour entrer les particules microscopiques

Emplacement du guide et sens d'avance incorrects

AVERTISSEMENT

Ne faites pas avancer votre pièce à travailler vers la fraise si la

majorité de la pièce se trouve entre le guide et la fraise. Ceci crée un « coïncement du guide » qui est dangereux pour deux raisons :

• Le devant de la fraise est exposé lors de la coupe (Fig. A).
• La fraise peut monter où la fraise pénètre dans la pièce à travailler dans la même direction que la direction d'engagement. La pièce peut alors être poussée de la table et peut entraîner une perte de contrôle pendant la coupe (Fig. A).

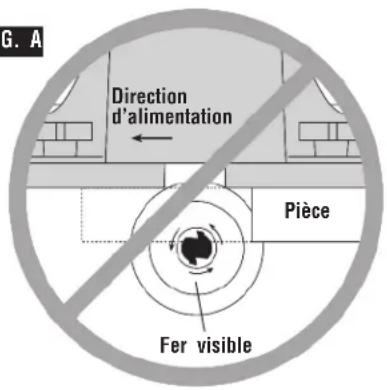

FIG. A

G. A Direction d'alimentation Pièce Fer visible

! AVERTISSEMENT

Avancez la pièce à travailler seulement dans le sens opposé

à la rotation de la fraise. Ne faites pas revenir la pièce à travailler dans la fraise. Vu depuis le dessus de la table la fraise tourne dans le sens inverse des aiguilles d'une montre. Le retour de la pièce vers la fraise est dangereux pour deux raisons :

• Elle peut « monter » sur la fraise où la pièce à travailler est poussée de la surface de la table dans la direction de la rotation de la fraise, ce qui entraînera la pièce à travailler et potentiellement vos mains vers la fraise en rotation (Fig. B).
• Il est difficile de maintenir la pièce à travailler contre le guide parce que la rotation de la fraise tendrait à l'en éloigner.

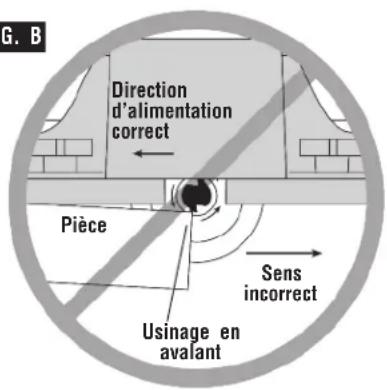

FIG. B

G. B Direction d'alimentation correct Pièce Sens incorrect Usinage en avalant

Information importante pour les cordons de rallonge

! AVERTISSEMENT

Une rallonge avec des conducteurs de dimensions

adéquates pouvant supporter le courant nécessaire à votre outil doit être utilisée. Ceci préviendra une baisse excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent être utilisés avec des rallonges à 3 brins pourvues de fiches et de prises trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros

DIMENSIONS DE RALLONGES RECOMMANDÉES OUTILS 120 VOLTS COURANT ALTERNATIF

seIntensité nominaleec de l'outilà	Callbre A.W.G.				Callbre en mm^2
	Longueur en pieds				Longueur en mètres
	25	50	100	150	15	30	60	120
3-6	181616140,750,751,52,5
6-8	181614120,751,02,54,0
8-10	181614120,751,02,54,0
10-12	16161412	1,0	2,54,0	—
12-16	14	12	—	—	—	—	—	—

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Nom	Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min	Minutes	Temps
s	Secondes	Temps
∅	Diamètre	Taille des mèches de perceuse, meules, etc.
no Vitesse à vide Vitesse de rotation, à vide
.../min	Tours ou mouvement alternatif par minute	Tours, coups, vitesse en surface, orbites, etc., par minute
0	Position d'arrêt	Vitesse zéro, couple zéro ...
1, 2, 3, ...I, II, III, ...	Réglages du sélecteur	Réglages de vitesse, de couple ou de positionUn nombre plus élevé signifie une vitesse plus grande
0	Sélecteur variable à l'infini avec arrêt	La vitesse augmente depuis le réglage 0
→	Flèche	Action dans la direction de la flèche
~	Courant alternatif	Type ou caractéristique du courant
---	Courant continu	Type ou caractéristique du courant
~	Courant alternatif ou continu	Type ou caractéristique du courant
☐	Construction classe II	Désigne des outils construits avec double isolation
⊕	Borne de terre	Borne de mise à la terre
⚠	Symbole d'avertissement	Alerte l'utilisateur aux messages d'avertissement.
	Sceau Ni-Cad RBRCmc	Désigne le programme de recyclage des piles Ni-Cad.

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories et qu'il a été homologué selon les normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que des composantes de cet outil sont reconnues par Underwriters Laboratories et sont reconnues selon les normes canadiennes par Underwriters Laboratories.

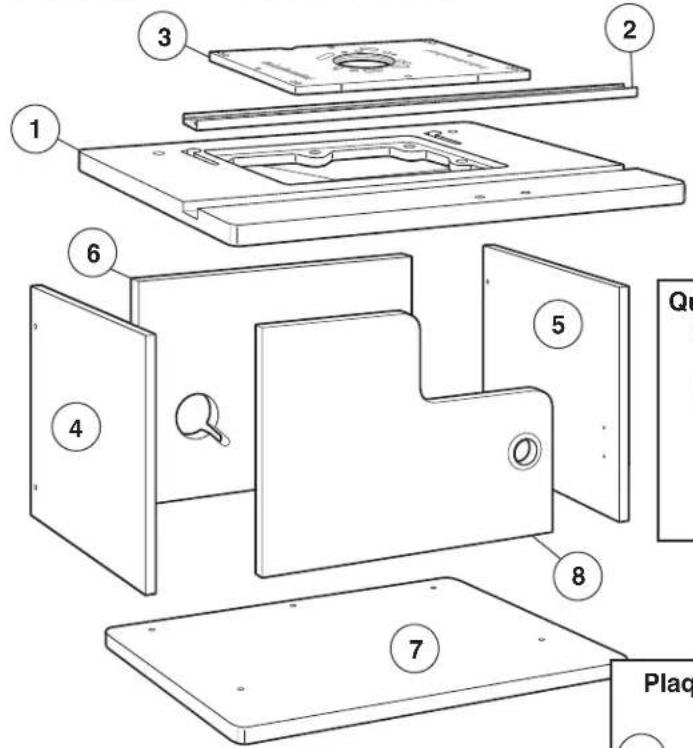

Liste de pièces

Référez-vous à la liste de pièces ci-dessous et aux pages 40 à 42.

• AVERTISSEMENT

Si UNE OU PLUSIEURS pièces • Pour simplifier la manutention et réduire au minimum le sont manquantes quelles qu'elles risque d'endommagement durant le transport, votre PAS de monter, installer, ou utilisertable à toupie vient démontée. Prenez note que la boîte tant que la pièce manquante n'a de commutation et certaines fixations sont préassem-votre table à toupie correctement blées afin de faciliter l'identification et l'installation.

soient, N'ESSAYEZ PAS de monter, installer, ou utilise votre table à toupie tant que la pièce manquante n'a pas été trouvée et votre table à toupie correctement

assemblée conformément aux instructions de ce manuel.

- Pour les pièces manquantes ou l'assistance technical appelez aux 1-877-BOSCH99 (877-267-2499).

- Séparez toutes les pièces de l'emballage et vérifiez chacune avec les illustrations et la liste des pièces, afin de vous assurer qu'il ne vous en manque aucune. Faites cette vérification avant de jeter tout matériel d'emballage.

N° Rep. Description Quantité

COMPOSANTS DE TABLE À TOUPIE
1	Dessus de table à toupie 1
2	Canal du guide d'onglet en aluminium 1
3	Plaque de montage de toupie 1
4	Panneau latéral gauche 1
5	Panneau latéral droit 1
6	Panneau arrière 1
7	Base de la table à toupie 1
8	Porte de la table à toupie 1
9	Bague amovible 1 po de dia. 1
10	Bague amovible 2 po de dia.	1
11	Bague amovible 3 po de dia.	1
12	Charnière de porte (peut être installée au préalable sur la porte)	2
13A	Loquet de porte magnétique	1
13B	Plaque de porte	1
14	Ensemble de interrupteur avec clé de verrouillage	1
15	Support de montage de l'interrupteur	1
COMPOSANTS DU GUIDE
16	Guide d'aluminium	1
17	Devant du guide	2
18	Orifice d'aspiration	1
19	Gros bouton de serrage (dans le sac à quincaillerie)	6
20	Garde supérieur	1
21	Éspaceur (dans le sac à quincaillerie)	6
22	Petit bouton de serrage (dans le sac à quincaillerie)	6
23	Cale d'assemblage de 1/16 po	2
24	Guide biseauté	2
25A	Plaque inférieure du guide biseauté	1
25B	Plaque supérieure du guide biseauté	1
COMPOSANTS DE GOUPILLE DE DÉMARRAGE
26	Goupille de démarrage	1
27	Protecteur de goupille de démarrage	1
28	Vis à métaux à tête bombéd 0rB2 x 3/8 po	1

Liste de pièces

Composants de la table à toupie

Ensemble de interrupteur 15 14 14A

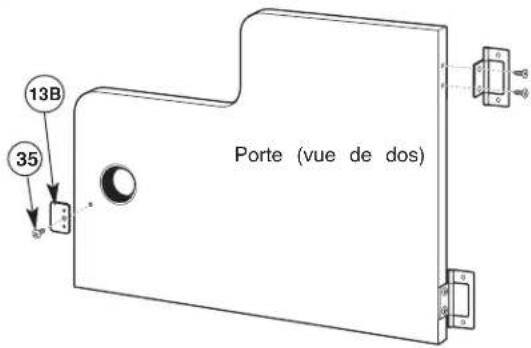

Quincaillerie de porte 12 13A 13B

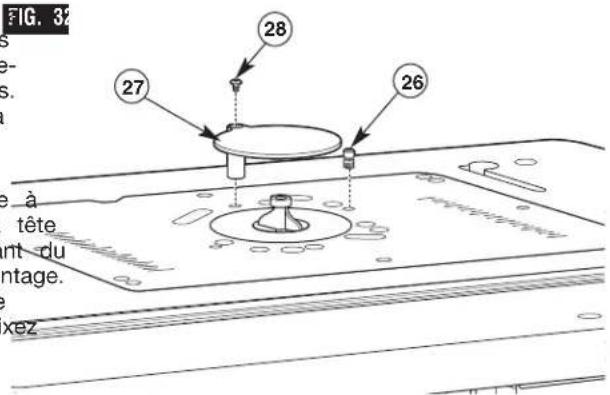

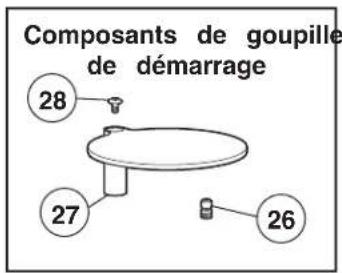

Composants de goupille de démarrage 28 27 26

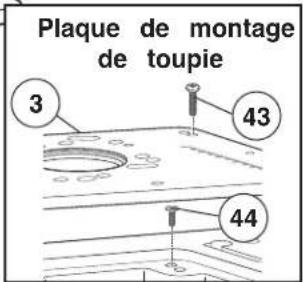

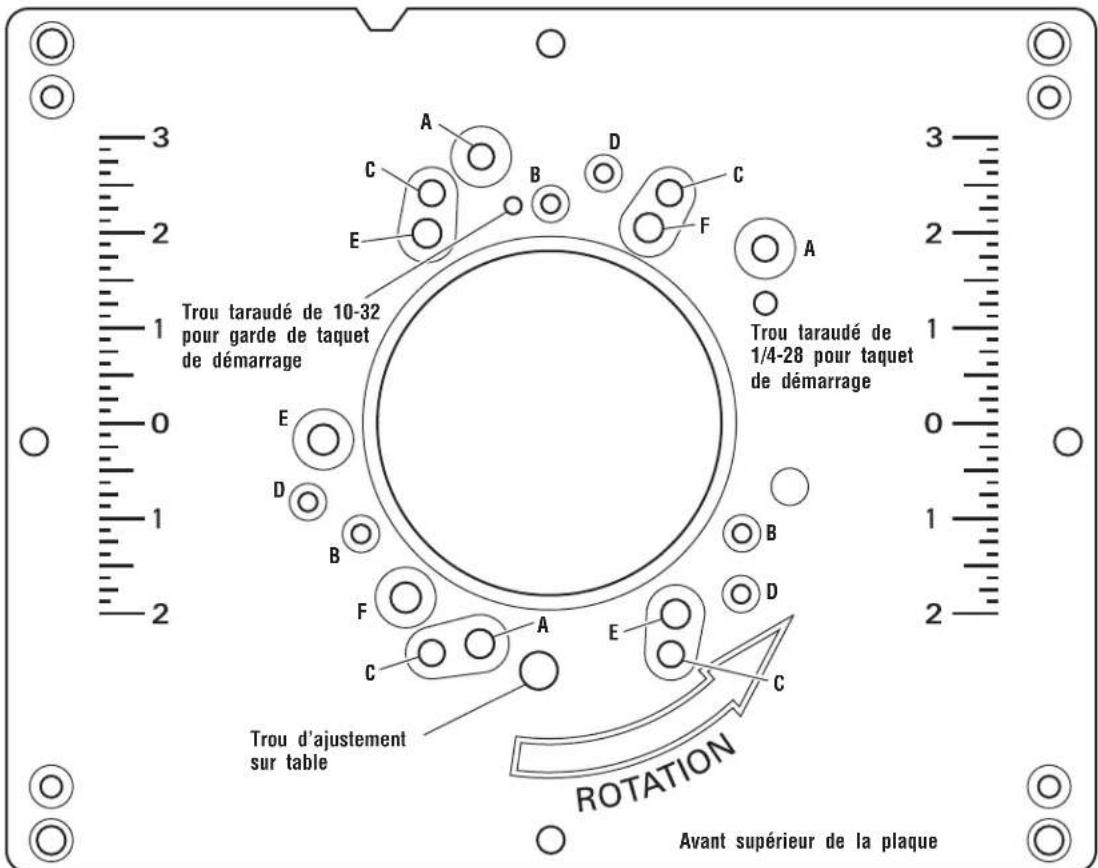

Plaque de montage de toupie 3 43 44

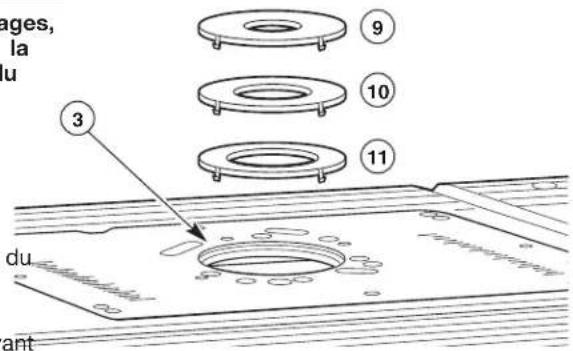

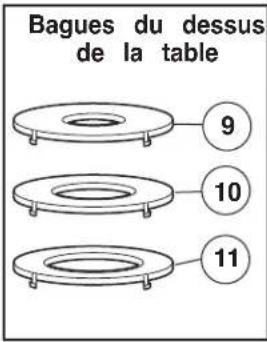

Bagues du dessus de la table 9 10 11

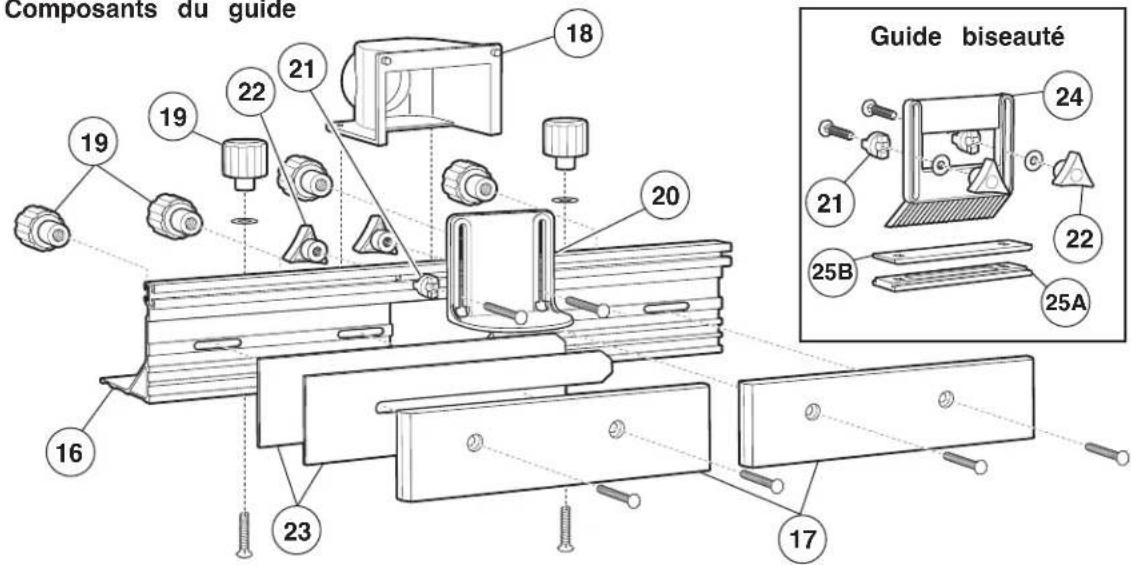

Composants du guide

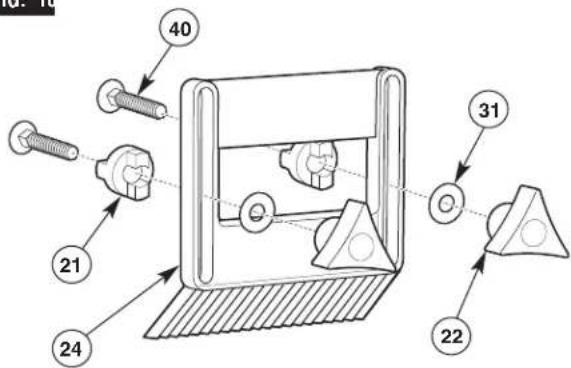

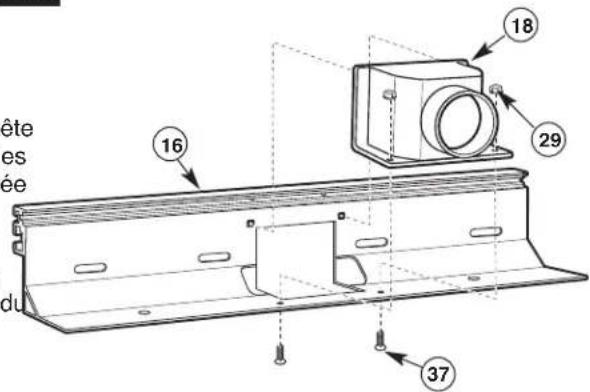

Composants du guide Guide biseauté 18 21 22 19 16 20 23 17 24 21 25B 22 25A

Liste de pièces

N° Rep. Description Quantité

ATTACHES FOURNIS (POUR L'ASSEMBLAGE DE LA TABLE)

29 Écrou «KEPS» n	° 10-32 9
30 Rondelle petite 5
31 Rondelle grande 6
32 Insert taraudé n	^a 10-32 (mai être préinstallé sur table) 8

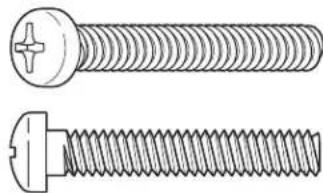

33 Vis à métaux Phillips à tête ronde n	° 10-32 x 1/2 po 5
34 Vis à métaux Phillips à tête ronde n	° 10-32 x 1 12 po 2
35 Vis à bois Phillips à tête plate 5/8 po 15
36 Vis à métaux Phillips à tête fraisée n	° 10-32 x 1 po 3
37 Vis à métaux Phillips à tête fraisée n	° 10-32 x 5/8 po	2
38 Vis Allen connector-tête		13
39 Boulon de carrosserie 1/4-20 x 1 po		4
40 Boulon de carrosserie 1/4-20 x 1	12 po
41 Boulon de carrosserie 1/4-20 x 1	34 po	6
42 Clé Hex 4 mm (Clé Allen)		2
43 Vis à métaux Phillips à tête ronde n	° 10-32 x 1 po	1
44 Vis à métaux Phillips à tête fraisée n	° 10-32 x 3/4 po	4

ATTACHES FOURNIS (POUR LE MONTAGE DES TOUPIES)

31 Rondelle grande 4
45 Vis à métaux Phillips à tête ronde n	^ 10-32 x 1/2 po 3
46 Vis à métaux Phillips à tête ronde 1/4-20 x 1	12 po	4
47 Vis à métaux Phillips à tête ronde n	^ 10-24 x 1/2 po 4
48 Vis à métaux Phillips à tête ronde n	^ 8-32 x 1/2 po	3
49 Écrou «KEPS»1/4-20		4
50 Vis à métaux Phillips à tête ronde 5/16-18 x 1/2 po		3
51 Vis à métaux Phillips à tête ronde M4 x 20		3

REMARQUE : Le sac de quincaillerie contient des attaches pour plusieurs modèles. Certaines attaches ne peuvent pas être utilisées pour assembler votre modèle. Consultez la liste de pièces ci-dessus pour trouver la bonne taille et la bonne quantité d'attaches à utiliser avec ce tableau.

(29) Écrou «KEPS» n° 10-32t

(30) Rondelle petiter

(31) Rondelle grande

(32) Insert taraudé n° 10-32

(33) Vis à métaux Phillips à tête ronde n° 10-32 x 1/2 po

(34) Vis à métaux Phillips à tête ronde n° 10-32 x 1 ½ po

(35) Vis à bois Phillips à tête plate 5/8 po

(36) Vis à métaux Phillips à tête fraisée n° 10-32 x 1 po

Liste de pièces

(37) Vis à métaux Phillips à tête fraisée n° 10-32 x 5/8 po

(43) Vis à métaux Phillips à tête ronde n10-32 x 1 po

(44) Vis à métaux Phillips à tête fraisée n° 10-32 x 3/4 po

(45) Vis à métaux Phillips à tête ronde n° 10-32 x 1/2 po

(46) Vis à métaux Phillips à tête ronde 1/4-20 x½ po

(47) Vis à métaux Phillips à tête ronde n10-24 x 1/2 po

(48) Vis à métaux Phillips à tête ronde n° 8-32 x 1/2 po

(49) Écrou «KEPS» 1/4-20

(50) Vis à métaux Phillips à tête ronde 5/16-18 x 1/2 po

(51) Vis à métaux Phillips à tête ronde M4 x 20

Assemblage de la table à toupie

ASSEMBLAGE DE LA TABLE À TOUPIE

OUTILS REQUIS (non inclus)

• Tournevis Phillips #1 et #2 (non inclus)
- Clé ou tourne-écrou de 3/8 po (non inclus)
- Clé Hex 4mm (inclu)

CONSEIL : Si vous mettez du savon ou de la cire sur les filets de vis (35 et 38), cela facilitera leur pénétration dans les guides.

FIG. 1

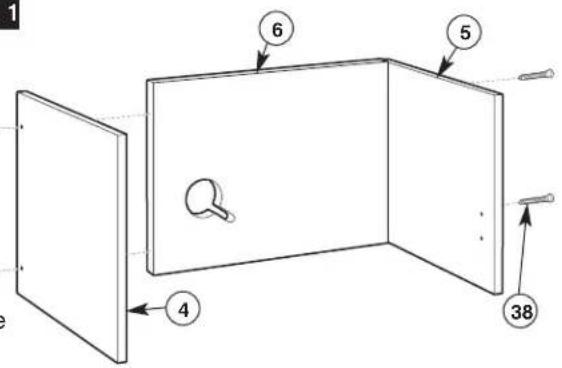

FIXEZ LES CÔTÉS AU DOS (Fig. 1)

REMARQUE : Les trous de montage pour les panneaux de gauche et de droite sont espacés de sorte que le panneau ne peut s'ajuster qu'à l'extrémité correcte du dos. Avant de fixer les panneaux, assurez-vous que les trous percés d'avance pour les charnières et le loquet de la porte se trouvent sur la surface INTÉRIEURE du panneau.

1 6 5 4 38

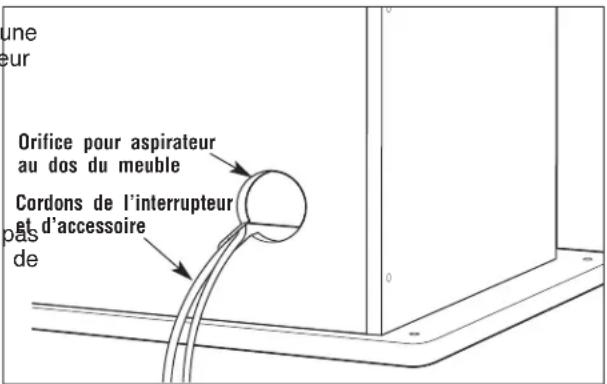

1. En tenant le panneau du dos (6) droit, avec la sortie du cordon du côté gauche (voir la figure 1), fixez le panneau du côté gauche (4) sur le panneau du dos en utilisant deux vis de raccordement à tête Allen (38).
2. Fixez le panneau du côté droit (5) au panneau du dos en utilisant deux vis de raccordement à tête Allen (38).
3. Serrez tous les accessoires de fixation à fond avec la clé Hex de 4mm (42). La tête de la vis devrait ressortir légèrement au-dessus de la surface du panneau. NE SERREZ PAS TROP!

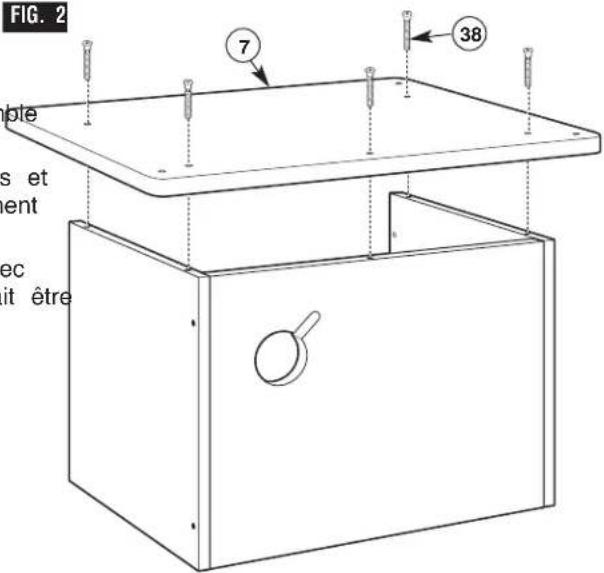

FIXEZ LA BASE (Fig. 2)

1. Tournez l'ensemble des côtés/dos à l'envers et mettez en position la base (7), avec les trous fraisés sur la base vers l'extérieur, sur l'ensemble des côtés/dos.
2. Alignez les trous de la base avec ceux des côtés et du dos et fixez en utilisant cinq vis de raccordement à tête Allen (38) (Fig. 2).
3. Serrez tous les accessoires de fixation à fond avec la clé Hex de 4mm (42). La tête de la vis devrait être dans le contre alésage, au-dessous de la surface du panneau. NE SERREZ PAS TROP!

FIG. 2

FIG. 2 pte s et ent ec it être 7 38

Assemblage de la table à toupie

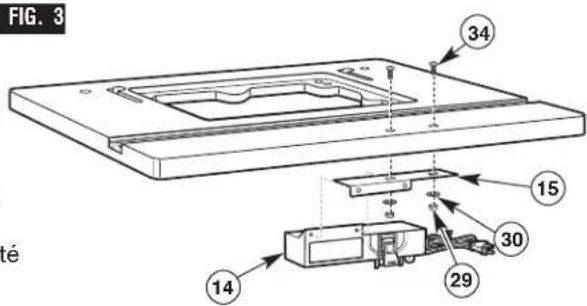

FIXEZ L'INTERRUPTEUR SUR LE DESSUS DE LA TABLE (Fig. 3)

Conseil pour le montage : Vous fixerez plus facilement le support de montage de l'interrupteur (15) si vous placez la table sur son arrête arrière à cette étape.

1. Alignez les deux trous dans le support de montage de l'interrupteur (15) avec les deux trous pratiqués dans le dessus de la table à toupie. À partir du côté supérieur de la table, insérez deux vis à métaux à tête ronde n10-32 x ¼ po (34) à travers le dessus de la table et le support et fixez ce dernier en place avec deux petites rondelles (30) et deux écrous KEPS n 10-32 (29) (Fig. 3).

2. Insérez deux écrous KEPS10-32 (29) dans les renfoncements de forme hexagonale au dos du boîtier de l'interrupteur (14) les côtés dentés vers l'extérieur, et fixez l'interrupteur à son support de montage avec deux vis à métaux à tête ronde n° 10-32 x 1/2 po (33) tout en maintenant les écrous en place dans le renfoncement avec votre doigt.

FIG. 3 34 15 30 29 14 té

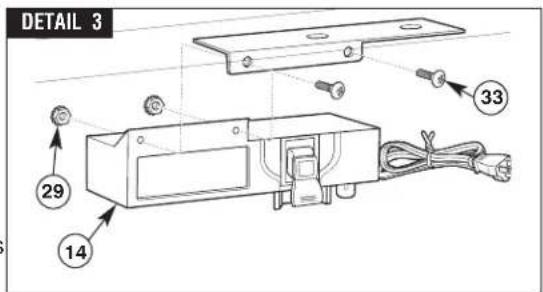

DETAIL 3 29 14 33

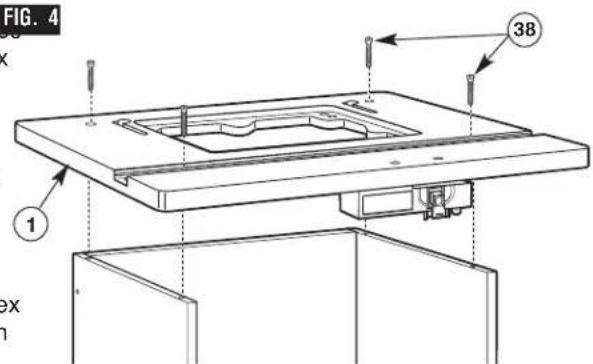

FIXEZ LE DESSUS DE LA TABLE (Fig. 4)

REMARQUE : Le dessus de la table est envoyé avec le canal de guide d'onglets en place. Pour accès aux trous de montage, retirez-le.

1. L'ensemble de la base étant debout, placez le dessus de la table (1) sur l'ensemble de la base, en vous assurant que l'interrupteur est vers l'avant (Fig. 4).

2. Fixez le dessus de la table sur la base à l'aide de quatre vis de raccordement à tête Allen (38).

3. Serrez tous les accessoires à fond avec la clé Hex de 4mm. La tête de la vis doit être à fleur ou en dessous de la surface du dessus de la table. NE SERREZ PAS TROP!

FIG. 4 1 38

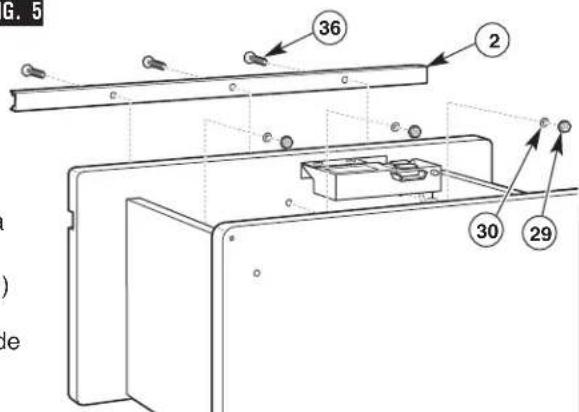

FIXEZ LE CANAL DU GUIDE D'ONGLET DESSUS DE LA TABLE (Fig. 5)

Conseil pour le montage : Vous fixerez plus facilement le canal du guide d'onglet en aluminium si vous placez la table sur son arrête arrière à cette étape.

1. Centrez le guide d'onglets (2) dans la fente située sur la table, puis pressez le guide d'onglets dans la fente pour la faire entrer.
2. À partir du côté supérieur du dessus de la table (1) insérez trois vis à métaux Phillips fraisée 0-62 x 1 po (36) à travers les trous dans le canal du guide d'onglet en aluminium (2) (Fig. 5).
3. Fixez avec une petite rondelle (30) et un écrou KEPS n 10-32 (29) sur chaque vis.

FIG. 5

G. 5 36 2 30 29

Assemblage de la table à toupie

FIXEZ LA PORTE (Figs. 6 et 7)

CONSEIL : Si vous mettez du savon ou de la cire sur les filets de vis, cela facilitera leur pénétration dans les guides.

1. Les pattes de la plaque du loquet étant contre la surface de la porte, fixez la plaque du loquet métallique (13B) à l'intérieur de l'extrémité étroite de la porte avec une vis à bois Phillips à tête plate de 5/8 po de longueur (35). To help align the catch plate, the bumps should rest in the top and bottom holes on the door (Fig. 6).
2. Fixez les charnières (12) sur le panneau du côté gauche à l'aide de deux vis Phillips à tête plate 5/8 po de longueur (35) sur chaque charnière (Fig. 7).
3. Fixez le loquet magnétique (13A) à l'intérieur du panneau du côté droit à l'aide de trois vis à bois Phillips à tête plate de 5/8 po de longueur (35) (Fig. 7).

4. Ouvrez lentement la porte et refermez-la. Assurez-vous qu'elle pivote librement et qu'elle ne frotte ni en haut ni en bas, qu'elle n'entre pas en contact avec l'ensemble de commutation et qu'elle s'enclenche correctement.

5. Si la porte frotte, assurez-vous que les panneaux latéraux et l'interrupteur sont montés correctement.

6. Si le loquet magnétique n'entre pas en contact avec la plaque de fermeture, desserrez les vis du loquet magnétique et repositionnez ce dernier à l'aide des trous en fente dans le loquet.

FIG. 6

13B 35 Porte (vue de dos)

FIG.7

12 35

35 60° 13A

Assemblage de la table à toupie

ASSEMBLAGE DU GUIDE

ASSEMBLAGE DU GUIDE (Figs. 8 et 9)

FIG. 8

1. Insérez les taquets moulés sur l'orifice d'aspiration (18) dans les trous en la derrière du guide en aluminium (16) comme l'indique la figure 8.
2. En partant du bas du guide, insérez deux vis à tête noyée n 10-32 x 5/8 po (37) afin qu'ils atteignent les trous situés en bas du guide d'onglets et de l'entrée d'aspiration. Fixez à l'aide de deux écrous KEPS n° 10-32 (29) (Fig. 8).
3. Placez le guide (16) vers le haut sur une surface plate et alignez les trous chambrés de la surface guide (17) aux fentes du guide d'onglets. Le côté chambré de la surface doit être tourné vers L'EXTÉRIEUR (Fig. 9).
4. Fixez les deux surfaces du guide (17) à l'avant du guide, à l'aide de deux boulons de carrosserie 1/4-20 x 1 po (39) et deux gros boutons de serra (19) pour chaque surface du guide (Fig. 8).
5. En partant du devant de la garde (20), insérez de boulons de carrosserie de 1/4-20 ^1 /x p ^1 (40) dans les trous de la garde. Faites glisser une bag d'espacement (21) sur chaque boulon de manière a ce que les taquets des bagues d'espacement entrent dans les fentes du guide d'onglets.
6. En partant du devant du guide, insérez les boulons de carrosserie dans les trous situés au centre du guide. Les taquets de la bague d'espacement s'alignent avec la fente en T du guide. Fixez à l'aide d'un petit bouton de serrage (22) sur chaque boulon (Fig. 9).

REMARQUE : Pour simplifier l'installation de la plaque d'adaptation de la toupie et de la toupie, n'installez pas pour l'instant le guide d'onglets dans la table à toupie.

16 18 29 37

d'REMARQUE : Deux cales d'assemblage en plastique (23) sont incluses pour assurer un bon décalage lors de l'assemblage. Pour de plus amples renseignements sur les manœuvres d'assemblage et l'emplacement de la cale, voir la page 60.

Assemblage de la table à toupie

AVERTISSEMENT

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correctement fixée

À AVERTISSEMENT à la base de la table à toupie. Lorsque vous travaillez, vérifiez périodiquement le serrage de la fixation de la base de la toupie. Les vibrations du moteur de la toupie peuvent desserrer les fixations pendant l'utilisation, provoquant la chute de la toupie de la table.

CHOIX DU SCHÉMA DE TROUS DE LA TOUPIE

DÉTERMINEZ LA MÉTHODE DE MONTAGE À UTILISER (VOIR LE TABLEAU À LA PAGE 48)

Si le modèle de votre toupie figure dans le tableau la page 48, passez à l'étape 1 ci-dessous. S'il ne f PAS, vous devez acheter une plaque d'adaptation de toupie BOSCH RA1186, en vente séparément.

Si le modèle de votre toupie figure sur la liste :

TYPE DE SUPPORT 1

Plaque de montage de figure Base de toupie

TYPE DE SUPPORT 2

Plaque de montage Base de toupie

1. Trouvez le schéma de trous qui correspond au schéma de trous de montage de votre toupie.
2. Trouvez les fixations dont vous aurez besoin pour fixer la toupie à la plaque d'adaptation de toupie.
3. Trouvez le type de support (1 ou 2) qui est utilisée pour votre modèle de toupie.

GUIDE DE PLAQUE DE MONTAGE POUR TOUPIES COMPATIBLES (Fig. 10)

FIG. 10

Trou taraudé de 10-32 pour garde de taquet de démarrage Trou taraudé de 1/4-28 pour taquet de démarrage Trou d'ajustement sur table ROTATION Avant supérieur de la plaque

Assemblage de la table à toupie

TABLEAU

Marque de toupie toupie	Modèle de Schéma de trous requises	Fixations Type de montage
Bosch série 1613	A Vis à métaux Phillips 1/4-20	x 1	12 po (45), rondelles (31), et écrous 1/4-20 (48)	2
Bosch	série 1617 (bases fixes uniquement)	B	Vis à métaux Phillips 10-24 x 1/2 po (46)	1
Bosch	série MR	B	Vis à métaux Phillips M4 x 20 (51)	1
Craftsman	Plupart de toupies Craftsman avec de 1/2 po	E	Vis à métaux Phillips 5/16-18 x 1/2 po (49)	1
DeWalt	DW616, DW618 (base fixe uniquement)	B	Vis à métaux Phillips 8-32 x 1/2 po (47)	1
Hitachi	M12VC	B	Vis à métaux Phillips 10-32 x 1/2 po (44)	1
Makita	RF1100, RF1101	B	Vis à métaux Phillips 10-24 x 1/2 po (46)	1
Milwaukee	5615, 5616	B	Vis à métaux Phillips 10-24 x 1/2 po (46)	1
Porter Cable	série 690, 7529 toupie de défonçage, et séries 892–895 (base fixe uniquement)	B	Vis à métaux Phillips 10-24 x 1/2 po (46)	1
Ryobi	R161, R162, R163	E	Vis à métaux Phillips 5/16-18 x 1/2 po (49)	1
Ryobi	RE170, RE180 PL	F	Vis à métaux Phillips 5/16-18 x 1/2 po (49)*	1
Skil	1810, 1815, 1820, 1825	D	Vis à métaux Phillips 10-32 x 1/2 po (44)	1

*RE170 exige que la sous-base soit fixée pour la longueur de fixation spécifiée.

FIXATION DE LA TOUPIE À LA PLAQUE DE MONTAGE (Figs. 11 et 12)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant

d'installer la toupie sur la table, d'effectuer des réglages de changer d'accessoires, de retirer la toupie de la table d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

1. Enlevez la sous-base en matière plastique de votre toupie (Sauf indication contraire dans le tableau 1) (Fig. 11).

- Si vous voulez monter la toupie avec la sous-base, il est possible que vous ayez besoin de fixations plus longues. L'utilisation de la sous-base a une influence sur la portée de la profondeur de coupe.

1. Si votre toupie a sa propre hotte d'extraction de la poussière qui va en haut de la base de toupie en métal et si vous voulez l'utiliser sous la table de toupie, c'est le moment de l'installer.

2. Dans le tableau 1, trouvez la quincaillerie et le type de montage pour votre toupie.

3. Pour la plupart des modèles de toupies, les vis passent dans les trous taraudés de la base de toupie (montage de type 1).

4. Pour certains modèles, les vis passent complètement à travers la base et sont fixées au moyen de rondelles et d'écrous (montage de type 2).
5. BOSCH n'a aucun contrôle sur les toupies de ses concurrents. Tout changement apporté à ces toupies peut avoir un effet sur la compatibilité aux fixations spécifiées et/ou à celles livrées avec cette table.
6. Assurez-vous toujours que la vis est bien installée sur la plaque d'adaptation et que la base de la toupie colle bien à la plaque d'adaptation pour assurer un bon montage. Si la plaque de toupie et les fixations ne se fixent pas bien ensemble, il est possible que vous ayez besoin d'acheter de nouvelles fixations d'une longueur différente.

AVERTISSEMENT

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correcte-

ment fixée à la base de la table à toupie. Lorsque vous travaillez, vérifiez périodiquement le serrage de la fixation de la base de la toupie. Les vibrations du moteur de la toupie

eçuvent desserrer les fixations pendant l'utilisation, provoquant ablechute de la toupie de la table.

Consultez le guide de plaque de montage (Fig. 10) à la page 47 et alignez les bons trous de plaque de montage pour votre toupie aux trous de la base de toupie. Assurez-vous que les contrôles d'ajustement de profondeur sur la toupie soient face à l'avant de la plaque de montage. La figure 8 montre la

bonne orientation de la plaque quand on l'installe sur la table. Montez solidement votre toupie à la plaque de montage (Fig. 12).

FIG. 11
Enlevez la sous-base

Assemblage de la table à toupie

FIXATION DE LA PLAQUE DE MONTAGE DE LA TOUPIE (Fig. 13)

1. Placez la plaque de montage de la toupie, avec la toupie attachée, aux vis de mise à niveau du haut de la plaque. REMARQUE: Faites attention de ne pas coincer le cordon entre la plaque de montage de la toupie et le haut de la table de toupie.
2. En vissant délicatement, poser quatre vis de nivellement à tête fraisée (44) sur le dessus de table à l'aide d'un tournevis Phillips. Placez la plaque de montage de toupie (3) sur les vis de nivellement, de manière que les numéros sur les échelles soient à droite vers le haut, si l'on regarde depuis le devant de la table (Fig. 13). À l'aide d'un tournevis Phillips et d'une règle droite, ajustez les vis de nivellement à travers les trous de la plaque de montage jusqu'à ce que la plaque arrive à égalité avec la surface de la table. Tourner les vis dans le sens des aiguilles d'une montre abaisse la plaque de montage et l'élève dans le sens contraire.

FIG. 13

13 ③ 43 44

Fixez la plaque de montage de la toupie (3) sur la table à l'aide de quatre vis à métaux à tête ronde n° 10-32 x 1 po (43) vissées dans les trous des coins intérieurs de la plaque (Fig. 13). Serrez les vis fermement, sans excès.

POUR ENLEVER LA TOUPIE ET (OU) LA PLAQUE DE MONTAGE DE LA TOUPIE

! AVERTISSEMENT

Assurez-vous que la toupie n'est PAS branchée sur une prise électrique lors de l'installation sur la table, démontage de la table, les réglages ou les changements d'accessoire. La toupie pourrait démarrer accidentellement.

VOUS DEVEZ ENLEVER LE GUIDE DE LA TABLE ^3 A TOUPIE LORSQUE VOUS ENLEVEZ OU REINSTALLEZ LA PLAQUE DE MONTAGE. 4.

Pour enlever la toupie de la plaque de montage enlever la plaque de la table, voyez l'étape 3.

1. Ôter les quatre vis à métaux Phillips à tête 32 x 1 po (43) qui fixent la plaque de montage le de toupie au dessus de table (Fig. 13).
2. Soulevez la plaque de montage et la toupie vers le haut pour les dégager du dessus de la table.
3. Enlevez les vis à métaux Phillips à tête ronde qui fixent la toupie à la plaque de montage.
4. Lorsque vous réinstallez la plaque de montage de la toupie, vérifiez le nivellement de la plaque avec la table. Si nécessaire, faites les petits ajustements comme décrit ci-dessus.

AJUSTEMENT DE HAUTEUR SUR LA TABLE

La plaque d'adaptation de toupie possède un trou d'accès qui permet de l'utiliser avec la caractéristique d'ajustement de hauteur sur la table sur les toupies BOSCH série 1617. Consultez votre manuel de toupie pour des renseignements additionnels pour utiliser cette caractéristique.

Pour les autres marques de toupies dotées de dispositifs d'ajustement de hauteur au dessus de la table, il peut s'avérer nécessaire de percer un trou d'accès dans la plaque de montage de la toupie comme suit :

1. En utilisant un crayon ou un pointeau, marquez l'emplacement du trou d'ajustement de hauteur sur la table sur la plaque de l'adaptateur de la toupie.
2. Enlevez la sous-base de la plaque de l'adaptateur et faites soigneusement le trou d'ajustement de la hauteur.

; Assurez-vous que le trou convienne à l'outil d'ajustement de la hauteur pour votre toupie. Enlevez toute bavure ou arête coupante avec du papier de verre.

1. Enlevez la sous-base de la toupie et alignez les trous de montage de la sous-base aux trous de montage correspondants de la plaque de l'adaptateur. Assurez-vous d'orienter la sous-base de manière à ce que l'interrupteur de la toupie se trouve orienté vers l'avant de la table.

Assemblage de la table à toupie

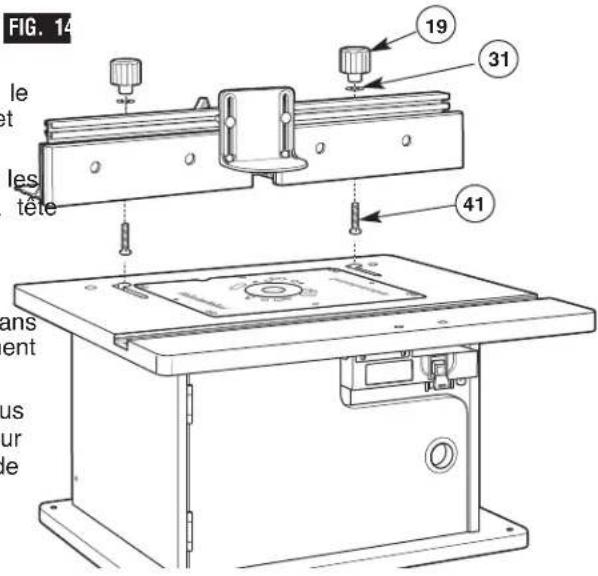

FIXEZ LE GUIDE À LA TABLE (Fig. 14)

1. Par-dessous, inserez deux boulons de carrosserie 1/4-20 x 3/4 po (41) à travers les deux trous dans guide et fixez-les avec une grande rondelle (31) en un gros bouton de serrage (19) sur chacun.
2. Insérez les têtes de boulons de carrosserie dans fentes en J de la table, en vous assurant que la des boulons soient en dessous de la surface intérieure de la table et puissent glisser librement dans la fente en J.
3. Faites glisser l'ensemble de guide à gauche et dans la fente en J et assurez-vous qu'elle glisse librement du devant à l'arrière.

REMARQUE : Utilisez les graduations sur le dessus de la table comme guide pour aligner le guide pour les manœuvres de toupillage. Une fois que le guide est en position et correctement aligné, serrez les boutons de serrage À FOND.

FIG. 14 les tête 19 31 41 ans ent us ur le

AVERTISSEMENT

Avant la mise en marche, assurez-vous que l'ensemble

de l'appareillage (la table sur laquelle a été installée la toupie) est placé sur, et attaché à, une surface solide, plane et de niveau, et qu'il ne peut pas basculer. L'utilisation de supports auxiliaires d'entrée et de sortie est nécessaire pour les pièces longues ou larges. Les pièces longues qui n'ont pas de support adéquat peuvent tomber de la table ou la faire basculer.

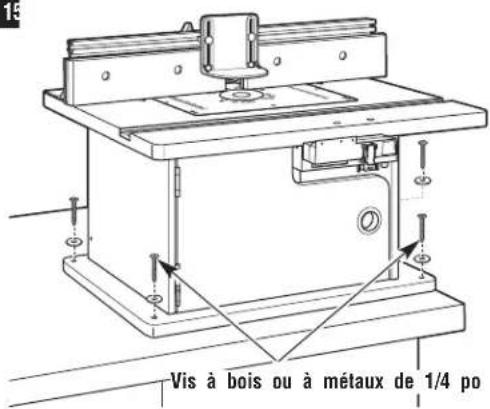

FIXEZ LA TABLE DE LA TOUPIE SUR UNE SURFACE DE TRAVAIL (Fig. 15)

MÉTHODE PRÉFÉRÉE :

La base de la table de la toupie comporte quatre de montage. Ces trous peuvent être utilisés pour fixer sur un établi ou une surface de travail avec

vis à bois de 1/4 po ou des vis à métaux (non

CONSEIL : Positionnez la table de la toupie à l'endroit désiré et marquez l'endroit des trous dans la base de la table. Puis, percez les avant-trous appropriés (pour les vis à bois) ou des trous complets (pour les boulons).

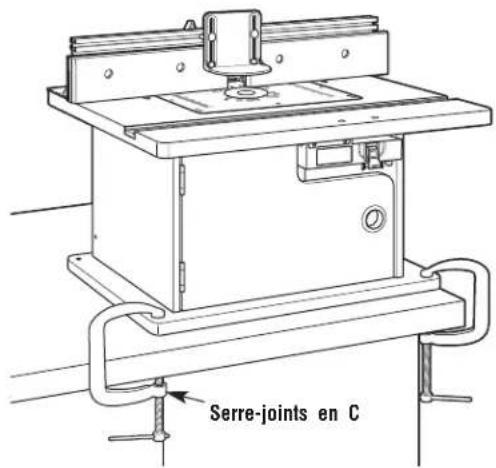

AUTRE MÉTHODE :

ON peut fixer la base sur un établi avec des serre-joints en C.

FIG. 15

Vis à bois ou à métaux de 1/4 po

OU

Serre-joints en C

Assemblage de la table à toupie

AVERTISSEMENT

Débranchez la toupie de l'ali- mentation électrique avant d'in- FIG. 16

staller la toupie sur la table, d'effectuer des réglages, de changer d'accessoires, de retirer la toupie de la table, d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

BAGUES D'INSERTION DU DESSUS DE LA TABLE (Fig. 16)

Cette table à toupie comprend trois bagues d'insertion du dessus de la table ayant des trous dont les diamètres intérieurs sont les suivants :

(9) 1 po de diamètre pour utiliser avec les fraises ayant jusqu'à 7/8 po de diamètre
(10) 2 po de diamètre pour utiliser avec les fraises ayant jusqu'à 18 po de diamètre
(11) 2/4 po de diamètre pour utiliser avec les fraises jusqu'à 2/8 po de diamètre

On n'utilise aucune bague d'insertion pour les fraises le diamètre varie de plus qu'epa jusqu'à 1/3 po.

ages, la du 3 9 10 11 du ant

a INSTALLEZ LES BAGUES D'INSERTION DU DESSUS DE LA TABLE (Fig. 16) :

donChoisissez la bague d'insertion (9–11) qui convient le mieux à la fraise de toupie que vous allez utiliser.

AVERTISSEMENT

N'utilisez pas la table à toupie avec des fraises d'un diamètre

Pressez la bague d'insertion (9–11) dans le grand trou de la plaque d'installation de la toupie (3). Si le guide gêne, desserrez les boutons de serrage du guide et glissez le guide à l'arrière de la table.

supérieur à 3½ po. Les fraises d'un diamètre su à 3½ po sont trop larges pour le trou de dég

Lessez uniformément au-dessus des languettes rjusqu'à ce que la bague d'insertion (9-11) se bloque en place.

des bagues d'insertion de la surface de la table fraises de diamètre supérieur à 3½ po pourraient touc la plaque ou la bague d'insertion et projeter des fragments.

1. Pour enlever, tirez doucement jusqu'à ce que les taquets sortent. Quand vous ne l'utilisez pas, rangez les accessoires de table dans un sac en matière plastique scellable dans l'armoire de la table à toupie.

AVERTISSEMENT

Ne modifiez jamais la bague d'in- sertion du dessus de la table ou

AVERTISSEMENT

N'utilisez pas ou n'essayez pas de changer ou de retirer les

le trou de fraise de la plaque d'insertion. Faites c spondre le diamètre de coupe de la fraise au diar intérieur de la bague d'insertion ou du trou de fra

soit bagues amovibles de la surface de travail sans que la inser toupie soit arrêtée et débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

de la plaque d'insertion à ce que la différence ne pas supérieure à 1/16 po d'un côté. Les bagues d'ition visent à réduire l'espace libre entre le diamètre d'coupe de la fraise et celui de la table, de manière a que les pièces de travail conservent un soutien compte de la table quand vous fraisez

let

Fonctionnement de la table à toupie

RACCORDEMENT DU CORDON D'ALIMENTATION DE LA TOUPIE À L'INTERRUPTEUR

! AVERTISSEMENT

Avant de connecter votre toupie à la boîte de commutation de l

Cheminement du cordon

table à toupie, assurez-vous que l'interrupteur de la insérez le cordon de rallonge et tout cordon toupie est sur ARRÊT et que la boîte de commutation de la table à toupie est débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en meuble de la table à toupie. marche involontaire de l'outil.

1. Branchez le cordon d'alimentation de la toupie sur l'une des prises électriques situées à l'arrière de l'interrupteur (14).
2. Embobinez le cordon d'alimentation superflu.
3. Enroulez deux morceaux de ruban isolant ou d'une corde solide autour du cordon embobiné, à deux endroits opposés.
4. Laissez un peu de jeu pour que le cordon ne soit trop tendu une fois qu'il sera branché sur les prises la boîte de commutation.
5. Si vous le souhaitez, branchez alors le cordon d'alimentation d'un accessoire comme une lumière ou un aspirateur à eaux/poussières dans l'autre prise au dos du boîtier de l'interrupteur.

une eur Orifice pour aspirateur au dos du meuble Cordons de l'interrupteur et d'accessoire pas de

AVERTISSEMENT

Avant de commencer à travailler, assurez-vous que les cordons

d'alimentation de la toupie, des accessoires de toupie et de la boîte de commutation ainsi que la rallonge ne sont pas et ne peuvent pas entrer en contact avec la toupie ou toute pièce rotative de la toupie. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Fonctionnement de la table à toupie

FONCTIONNEMENT DE L'INTERRUPTEUR (Fig. 17)

Cette section vous explique le fonctionnement et les caractéristiques de l'assemblage de la boîte de commutation avant de brancher le cordon d'alimentation dans une prise électrique. Le but est de familiariser l'utilisateur avec le fonctionnement de l'interrupteur sans mettre la toupie en MARCHE.

La boîte de commutation (14) (Fig. 17) comprend une clé de verrouillage (14A) pour éviter toute utilisation non autorisée par un tiers.

• La clé de verrouillage (14A) est la partie jaune sur le haut du levier en plastique rouge. La clé de verrouillage jaune doit être complètement insérée dans le haut du levier en plastique rouge et dans la boîte de commutation (14) avant que le levier ne puisse être mis sur MARCHE.
• Le bouton de réinitialisation du circuit de la boîte de commutation (14) est situé sur le côté inférieur droit de la boîte.

AVERTISSEMENT

Assurez-vous que la rallonge n'est pas branchée dans une

prise électrique avant de continuer.

1. Assurez-vous que la clé de verrouillage jaune (14A) 4es Pour éviter toute utilisation non autorisée, l'interrupteur complètement insérée dans le haut du levier en plas- peut être désactivé en retirant la clé de verrouillage tique rouge jaune (14A) du haut du levier en plastique rouge.

14A

1. Pour allumer la toupie, levez le levier en plastique rouge dans la position MARCHE.
2. Pour éteindre la toupie, abaissez le levier en plastique rouge dans la position ARRÊT.

14 Le bouton de réinitialisation du circuit Levier en plastique rouge (Interrupteur de Marche/Arrêt) 14A

14A

Fonctionnement de la table à toupie

AVERTISSEMENT

Avant de continuer, assurez-vous BOUTON DE RÉINITIALISATION DU CIRCUIT que l'interrupteur de la toupie REMARQUE : En cas de surcharge le disioncteur interne

est en position ARRÊT est en position ARRÊT.

AVERTISSEMENT

Ne laissez jamais la toupie sans surveillance si elle est en marche toupie et de toute accessoire branche à l'interrupteur sera coupée. Dans ce cas, procédez comme suit:

ou si elle n'est pas complètement arrêtée.

AVERTISSEMENT

Avant de commencer à travailler, l'interrupteur de la prise murale ou de la rallonge. assurez-vous que les cordons a toupie, des accessoires de toupie le commutation ainsi que la rallonge ne

sont pas et ne peuvent pas entrer en contact à toupie ou toute pièce rotative de la toupie. De mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Le cordon d'alimentation de l'interrupteur doit maintenant être branché à la rallonge.

FONCTIONNEMENT DE LA TOUPIE ET DE L'INTERRUPTEUR

Cette section vous explique le fonctionnement de l'interrupteur avec le cordon d'alimentation branché à la ballonge.

La toupie sera mise en MARCHE lorsque le levier, rouge de la boîte de commutation est levé dans position MARCHE.

1. Placez l'interrupteur MARCHE/ARRÊT de la toupie sur MARCHE. Sur certaines toupies, il sera nécessaire d'utiliser le déclencheur mécanique et le bouton de « VERROUILLAGE ACTIVÉ ». (Consultez le manuel d'utilisation de la toupie.) Assurez-vous que l'interrupteur de la boîte de commutation est sur position ARRÊT.

2. Pour allumer la toupie, levez le levier en plastique ro dans la position MARCHE. Référez-vous à la page 52

3. Pour éteindre la toupie, abaissez le levier en plastique rouge dans la position ARRÊT. Référez-vous à la page 52.

4. Poussez le levier en plastique rouge dans la position ARRÊT et débranchez le cordon d'alimentation de r, l'interrupteur de la prise murale ou de la rallonge.

5. Mettez l'interrupteur de la toupie dans la position couple ARRÊT.
6. Arrage ne
7. Retirez la pièce à travailler de la table à toupie.

8. Corrigez la raison de cette surcharge. Par exemple, si un trop grand nombre d'accessoires est branché à l'interrupteur ou si l'ampérage global dépasse les caractéristiques de l'interrupteur, retirez l'accessoire en question. D'autres raisons peuvent inclure le retrait d'une trop grande portion de bois ou l'utilisation d'une vitesse trop importante.

9. Appuyez sur le bouton du disjoncteur sur le bas de la boîte de commutation.

10. Branchez le cordon d'alimentation dans la prise murale ou dans la rallonge.

Redémarrez la toupie comme indiqué dans la section FONCTIONNEMENT DE LA TOUPIE ET DE L'INTERRUPTEUR sur cette page.

! AVERTISSEMENT

Si la boîte de commutation ne fonctionne pas et vous avez déjà ALISER le bouton de réinitialisation essus :

suDébranchez TOUTES les connexions électriques.

- Retirez l'interrupteur de la table à toupie et roçenmandez un interrupteur de remplacement 52en appelant le service à la clientèle BOSCH au 1-877-BOSCH99.

LORSQUE VOUS N'UTILISEZ PAS LA TABLE À TOUPIE

1. Assurez-vous que l'interrupteur est dans la position d'ARRÊT.
2. Retirez la clé de verrouillage (14A). Référez-vous à la page 54.
3. Rangez la clé de verrouillage dans un endroit sûr, hors de portée des enfants et de toute personne non autorisée.
4. Débranchez le cordon d'alimentation de l'interrupteur de la prise murale ou de la rallonge.
5. Retirez la fraise de la toupie.
6. Placez l'assemblage du mandrin à pince de la toupie sous le plan de travail de la table à toupie.

REMARQUE : S'il advenait que la clé soit perdue ou endommagée, des clés de remplacement sont disponibles en appelant le service à la clientèle BOSCH au 1-877-BOSCH99.

Fonctionnement de la table à toupie

CORDEMENT ET UTILISATION DE L'ASPIRATEUR EAUX ET POUSSIÈRES

! AVERTISSEMENT

Avant de connecter votre aspirateur à la boîte de commutation de la table à toupie, assurez-vous l'interrupteur de l'aspirateur est sur la position et que la boîte de commutation de la table à débranchée. De telles mesures de sécurité préventive réduisent le risque d'une mise en marche involontaire l'outil.

AVERTISSEMENT

L'utilisation de la table à toupie sans l'emploi d'un aspirateur eaux et poussières peut entraîner une accumulation excessive de sciures et de copeaux de bois sous la cloison et le capot de protection, ce qui réduit du même coup l'efficacité de la table à toupie et de la position.

RECOMMANDATION : Afin d'optimiser l'efficacité, retirez sau besoin, avec ou sans l'aspirateur eaux et poussières, de les sciures et les copeaux de bois sous la cloison et le capot de protection.

AVERTISSEMENT

Ne dépassez pas un total de ampères lorsque vous branchez la toupie et tout autre accessoire tel qu'une là un aspirateur eau et poussières; L'interrupteur a calibre de 15 ampères.

Cette table à toupie comporte deux orifices destinés recevoir un aspirateur à eaux / poussières muni d'un suceur de 12 po. Choisissez l'orifice qui donnera les meilleurs résultats en vous fondant sur l'utilisation de votre toupie :

RECOMMANDATION : Prenez l'habitude de toujours garder l'aire de travail propre. Retirez au besoin toute accumulation de sciures et de copeaux de bois tant sur le plateau de la table à toupie qu'autour de l'aire de travail et sur le sol.

! AVERTISSEMENT

Ne placez jamais vos doigts près d'une fraise en rotation ou sous

le garde lorsque la toupie est branchée. De telles mesures de sécurité préventives réduisent le risque de blessure corporelle.

• Pour les manceuvres de toupillage où les copeaux et la poussière sont typiquement retirés par dessous la table, comme dans le rainurage, utilisez le trou fendu au dos du meuble de la table. Cela évitera une accumulation de sciure et de copeaux de bois dans le meuble. Pour fixer, poussez simplement le suceur dans l'orifice;
• Pour les manœuvres de toupillage où la sciure et les copeaux de bois sont éjectés sur le dessus de la table, comme dans de nombreuses manœuvres de coupe en bord, utilisez l'orifice au dos du guide. Pour fixer, enfoncez simplement le suceur dans l'orifice tout en maintenant l'ensemble du guide en place.

INSTALLATION DE LA FRAISE À DÉFONCER

! AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de faire des réglages ou de changer d'accessoire. telles mesures de sécurité préventives réduisent le ris d'une mise en marche involontaire de l'outil.

Installez la fraise de la toupie selon les instructions fournies avec votre toupie. À cause de la grande divené FIXEZ JAMAIS LES FRAISES EN LAISSANT de fraises, certaines d'entre elles risquent de ne pas MOINS DE 3/4 PO DE LA QUEUE INTRODUITE fonctionner de la façon prévue avec cette table à tou dans LE MANDRIN À PINCE.

Pour vous assurer que les fraises courantes fonctionneront de façon satisfaisante, installez la fraise de manière à ce Que le mandrin à pince de la toupie recouvre 3/4 po de la queue de la fraise. Si la queue de la fraise est au point le plus bas dans le mandrin à pince, faites-la sortir d'environ 1/16 po pour permettre un serrement adéquat.

Fonctionnement de la table à toupie

ASSEMBLAGE DES GUIDES BISEAUTÉS (Figs. 18-20)

REMARQUE : Le haut et l'avant de chaque guide à biseaute est marqué pour indiquer la bonne direction d'alimentation.

Guide biseauté du guide (Figs. 18 et 19)

1. Insérez deux boulons de carrosserie 1/4-20 po1 (40) dans les fentes du guide biseauté (24). Voir la Fig. 18.
2. Faites glisser une grande rondelle (31) dans chaque boulon de carrosserie et vissez un petit boulon d'assemblage (22) en lui faisant faire trois ou quatre tours, dans chaque boulon de carrosserie.
3. Pour installer sur le guide, insérez une bague d'espacement (21) sur la tête de chaque boulon de carrosserie, en alignant les taquets de la bagu d'espacement à la fente du guide biseauté (Fig. 1 Faites ensuite glisser les têtes de boulons de carrosserie dans la fente en T en haut du guide.
4. Fixez l'ensemble de guide biseauté en serrant les boutons, en vous assurant que les taquets de la bag d'espacement soient dans la fente du guide.

Guide biseauté de la table (Fig. 20)

REMARQUE : L'ensemble de plaque de guide biseauté est en forme de T pour qu'on puisse l'utiliser dans le canal à onglets et a des indentations rondes en bas pour les têtes de boulons de carrosserie.

1. Insérez deux boulons de carrosserie 1/4-20/2opot (40) dans les trous dans la plaque du bas (25A) et la plaque du haut (25B) du guide biseauté et les trous en fente du guide biseauté (24) comme l'indique la Fig. 20.
2. Faites glisser une grande rondelle (31) dans chaque boulon de carrosserie et vissez un petit bouton de serrage (22) trois ou quatre fois dans chaque boulon de carrosserie.
3. Pour installer le guide à languettes dans le guide à onglets, insérez la plaque du guide à languettes dans le guide à onglets. Faites ensuite glisser le guide à languettes à l'endroit desire sur le guide à onglet et serrez les boutons de serrage.

FIG. 18

Fonctionnement de la table à toupie

TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS (Fig. 21)

Les guides biseautés sont très utiles pour contrôler la pièces à toupiller et aident à conserver la pièce à plat sur l'établi. Le guide biseauté de la table, combiné au guide biseauté du guide, aide à conserver la pièce à toupiller pressée contre la garde et la table. Le meilleur emplacement pour les guides biseautés varie selon votre application, la taille de la pièce à toupiller et d'autres facteurs.

1. Installez le guide biseauté sans serrer comme l'indique la page 57.
2. Placez la pièce à toupiller sur la table à toupie de manière à ce qu'elle soit carrément contre la garde.
3. Placez les guides biseautés contre la pièce a toupiller et serrez les boutons de serrage.
4. La pièce à toupiller devrait bouger avec une certaine résistance mais sans nécessiter un grand effort.
5. Pour des pièces à toupilles plus grandes, vous ne pouvez pas utiliser le guide à languettes de table à toupie. Vous pouvez mettre le second guide à languettes contre la garde, le cas échéant.

Vous pouvez acheter d'autres guides biseautés modèle RA1187 chez votre détaillant BOSCH.

FIG. 21 at u ur que e iller Sens de l'avance

AVERTISSEMENT

Ne lâchez jamais la pièce à travailler pendant le toupillage avant que la coupe ne soit terminée et que la pièce à travailler ne soit complètement dégagée de la fraise. De telles mesures de sécurité préventives réduisent le risque de blessure corporelle et/ou de dommages à la propriété.

• Les guides biseautés permettent de maintenir la pièce à travailler en position lors du toupillage sur une table à toupie.
• Ils ne sont pas conçus pour maintenir, à eux seuls, la pièce à travailler lorsque cette pièce entre en contact avec la fraise ou à tout autre moment où la fraise est en rotation.

AVERTISSEMENT

Pour un toupillage de précision et un meilleur contrôle, la pièce FIG. 22 à travailler doit être maintenue contre le guide de table à toupie lors du toupillage.

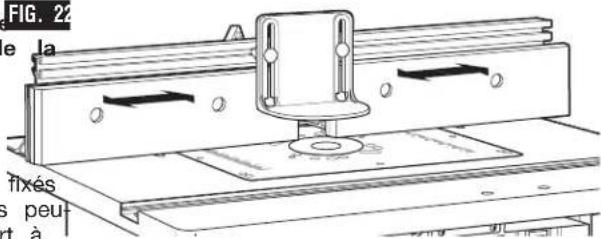

RÉGLAGE DU PAREMENT DU GUIDE (Fig. 22)

Les parements de gauche et de droite du guide sont fixés à la face frontale du guide de la table à toupie et ils peuvent être réglés vers l'intérieur ou l'extérieur par rapport à la fraise de la toupie afin d'obtenir le jeu qui convient pour les différentes tailles de fraise. Afin de bénéficier du meilleur soutien possible durant les manœuvres de touplage, les parements du guide devraient être aussi près possible de la fraise sans entrer en contact avec elle préven distance optimale est normalement ca. 1/4 po de la amélioration (ainsi la

FIG. 22 e la fixés s peu t à

AVERTISSEMENT

Veuillez toujours maintenir la pièce à travailler contre le guide près lorsque vous toupillez. De telles mesures de sécurité elle préventives augmentent la précision du toupillage et la améliorent le contrôle de la pièce à travailler, réduisant ainsi le risque de blessure corporelle.

1. Desserrez les deux boutons de serrage au dos des2. Une fois que les parements du guide sont à la position parements du guide et faites glisser les parements verdésirée, serrez les boutons de serrage À FOND. l'intérieur ou l'extérieur par rapport à la fraise de la toupie selon le besoin.

Fonctionnement de la table à toupie

1. Choisissez une planche qui est lisse et droite, avec des bords bien carrés.

2. Marquez les lignes A et B au bout de la planche, comme illustré au détail 23.

3. La ligne A indique la hauteurdecoupesouhaitée.

4. La ligne B indique la profondeurdecoupesouhaitée.

5. La zone délimitée par A et B et le bord de la planche est la zone qui sera découpée.

6. En suivant les instructions livrées avec votre toupie, réglez la hauteur de coupe de la toupie jusqu'à ce que le haut de la fraise de la toupie soit aligné avec la ligne A.

7. Si la profondeur de coupe souhaitée peut être découpée en une seule passe, desserrez les boutons de serrage du guide et avancez ou reculez celui-ci jusqu'à ce que le bord de coupe le plus externe de fraise de la toupie soit aligné avec la ligne B. Vous devrez peut-être repositionner le garde afin d'avoir un libre accès.

REMARQUE : Pour les coupes plus profondes, N'essayez PAS d'effectuer la coupe en une seule passe. Effectuez plusieurs coupes moins profondes, en avançant progressivement le guide vers l'arrière jusqu'à ce que vous atteigniez la profondeur de coupe souhaitée.

1. Utilisez les échelles sur le dessus de la table pour aligner le guide, puis serrez À FOND les deux boutons de serrage du guide.

AVERTISSEMENT

Assurez-vous que le guide et le garde ne peuvent entrer en

contact avec la fraise de la toupie. Le non-respect de cette règle peut entraîner des dommages à la table à toupie ou provoquer des blessures corporelles.
6. Une fois que tous les réglages sont faits, vérifiez une deuxième fois afin de vous assurer que :

• la toupie est SOLIDEMENT serrée dans sa base;
• la fraise de la toupie est SOLIDEMENT serrée dans le collet de la toupie avec un engagement d'au moins 3/4 po dans le mandrin;

• la base de la toupie est SOLIDEMENT serrée sur le dessus de la table de la toupie.

• Retirez la planche de la table.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer des coupes d'essai avant de pratiquer la coupe sur la pièce à travailler véritable.

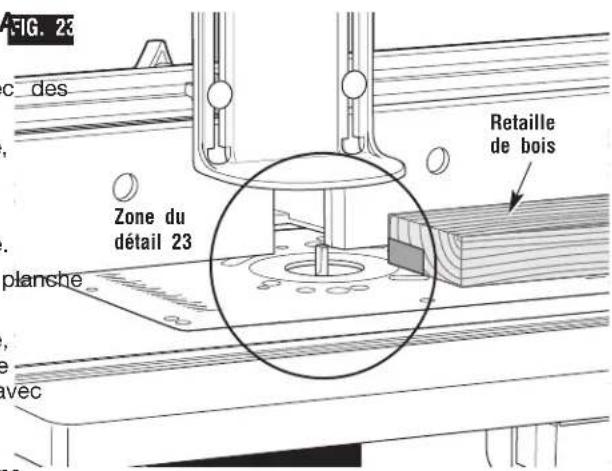

FIG. 23 c des Zone du détail 23 Retaille de bois planche avec

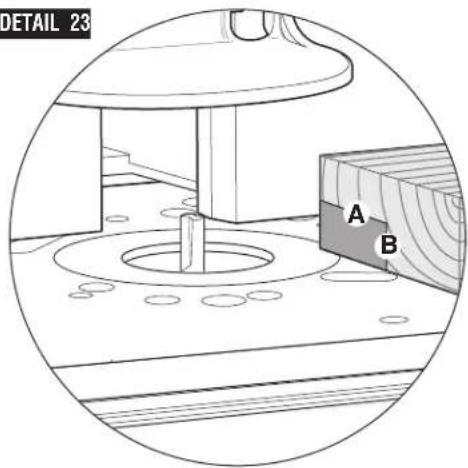

la DETAIL 23

DETAIL 23 A B

Fonctionnement de la table à toupie

COUPE EN BORD OU ASSEMBLAGE (Figs. 24 et 25)

Pour un maximum de solidité et de précision, les planches qui doivent être assemblées doivent être lisses et d'équerre. Les bords devraient être d'équerre avec les surfaces de la pièce à travailler. Vous pouvez dresser les bords en utilisant la table à toupie avec une fraise à dents droites.

REMARQUE : La cale d'assemblage peut être utilisée afin d'assurer un soutien continu pour la pièce à travailler au fur et à mesure qu'elle dépasse la fraise de la toupie. d'épaisseur

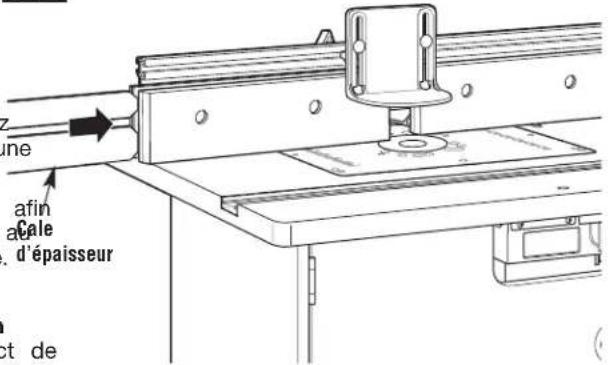

AVERTISSEMENT

Assurez-vous que le guide et le garde ne peuvent entrer en

contact avec la fraise de la toupie. Le non-respect de cette règle peut entraîner des dommages à la table à toupie ou provoquer des blessures corporelles.

1. Desserrez les boutons de blocage sur le guide de gauche vous faisant face.
2. Alignez la fente de la/des cale/s d'épaisseur aux du guide vous faisant face et faites glisser la/les cale/s d'épaisseur entre le guide et le guide de gauche vous faisant face (Fig. 24).

Utilisez un cale pour une coupe de 1/16 po. ou cales pour une coupe de 1/8 po.

1. Installez une fraise à dents droites sur la toupie.
2. Mettez en position les parements du guide de façon qu'il y ait un dégagement de 1/4 po de la fraise.
3. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.
4. Placez une règle ou un morceau de bois droit sur la table afin qu'elle repose contre le parement du guide de gauche.
5. Reculez le guide jusqu'à ce que la règle soit en alignement avec le bord de coupe de la fraise et est toujours en contact avec le parement du guide de gauche.
6. Serrez les boutons de serrage.

7. Enlevez la règle ou la planche.

8. Réglez la hauteur de la fraise de façon qu'elle coupe sur l'épaisseur totale de la pièce à travailler.

9. Mettez en place les guides biseautés, le cas échéant Consultez TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS à la page 58.
10. Enlevez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage du garde.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer des coupes d'essai avant d'effectuer la coupe sur la pièce réelle à travailler.

1. Assurez-vous que non seulement la toupie mais également la boîte de l'interrupteur sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

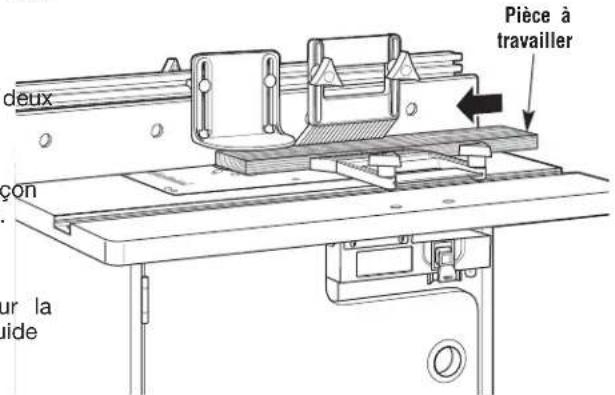

FIG. 24

z une afin cale d'épaisseur act de

FIG. 25 trous

deux con ur la uide Pièce à travailler

Tout en tenant ferment une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la mèche dans le sens de la flèche à la figure 25.

1. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si vous devez effectuer des réglages, débranchez le cordon d'alimentation et répétez les étapes 6 à 11 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler véritable.

Fonctionnement de la table à toupie

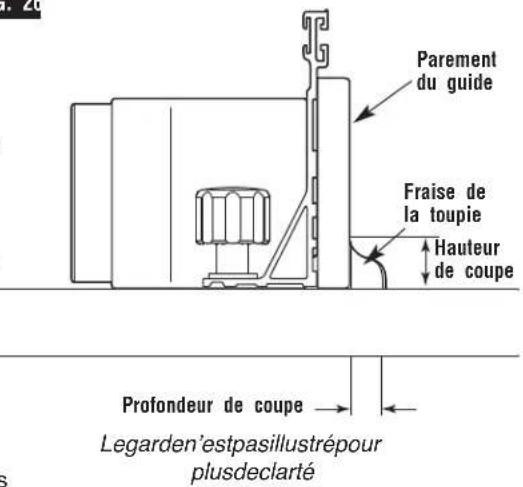

COUPE EN BORD AVEC DES FRAISES DE FIG. 26 TOUPIE NON-PILOTÉE (Figs. 26 et 27)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de

faire des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

Lorsque vous utilisez des fraises à toupie SANS AVANT-TROUS, le guide sert à déterminer la profondeur de coupe. Pour les coupes profondes, n'essayez pas d'effectuer la profondeur de coupe totale en une passe. Répétez la coupe, en effectuant plusieurs coupes plus petites.

1. Posez la fraise souhaitée dans la toupie.
2. Suivez les instructions données à la page 59 pour régler la profondeur et la hauteur de coupe souhaitées (Fig. 26). Assurez-vous que le guide et la toupie sont SOLIDEMENT en place.

3. Mettez en position les deux parements de guide afin qu'il y ait un dégagement de 1/4 po autour de la fraise.

4. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.

5. Mettez en place les guides biseautés, le cas échéant. Consultez TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS à la page 58.

6. Retirez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler véritable.

1. Assurez-vous que non seulement la toupie mais la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

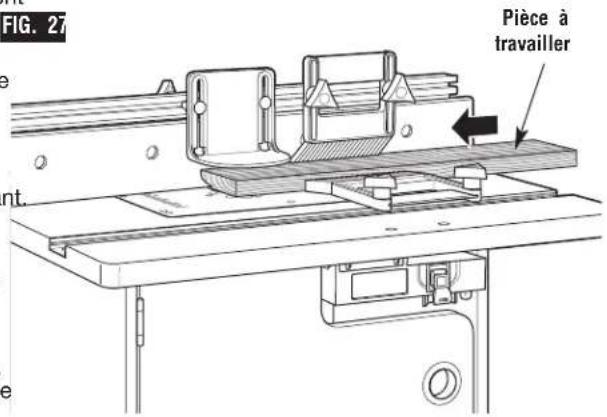

2. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la figure 27.

3. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

Parement du guide Fraise de la toupie Hauteur de coupe Profondeur de coupe Legarden'estpasillustré pour plusdéclarté

FIG. 27 e nt. e Pièce à travailler

Fonctionnement de la table à toupie

COUPE EN BORD AVEC DES FRAISES DE FIG. 28 TOUPIE À AVANT-TROU (Figs. 28 et 29)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de

faire des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

1. Installez la fraise à avant-trous souhaitée dans la toupie.

2. Suivez les instructions données à la page 59 pour régler la hauteur de coupe souhaitée (Fig. 28). Assurez-vous que la toupie et SOLIDEMENT en place.

3. Réglez le dos du guide de la table de la toupie juste assez pour que l'avant-trou sur la fraise de la toupie détermine la profondeur de coupe. L'avant-trou de la fraise de la toupie devrait à peine dépasser les parements du guide. Serrez les boutons de serrage du guide À FOND.

4. Mettez en position les parements du guide afin qu'ait un dégagement de 1/4 po autour de la fraise.

5. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.

6. Retirez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler véritable.

1. Assurez-vous que non seulement la toupie mais la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

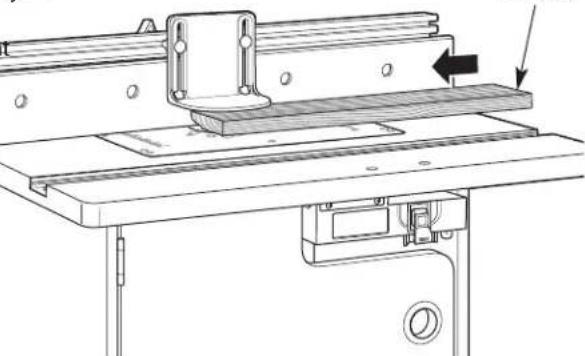

2. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la figure 29.

3. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

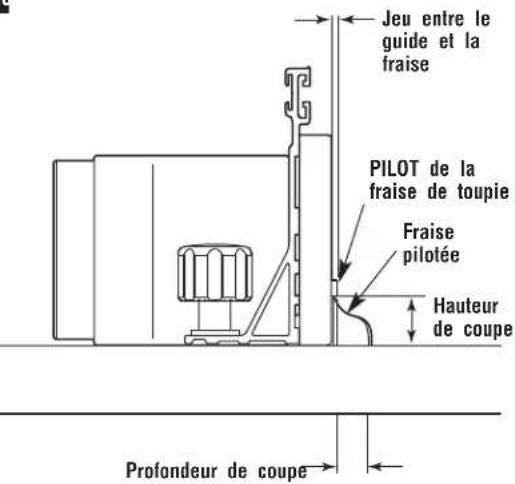

Jeu entre le guide et la fraise PILOT de la fraise de toupie Fraise pilotée Hauteur de coupe Profondeur de coupe

Legarden'estpasillustrépour plusdeclarté

FIG. 29
Pièce à travailler

Fonctionnement de la table à toupie

RAINURAGE, GOUGEAGE ET NERVURAGE (Figs. 30 et 31)

FIG. 30

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de faire

des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

Lorsque vous toupillez, il est recommandé d'utiliser des guides biseautés et un poussoir.

Pour de meilleurs résultats et un maximum de précision, le côté de la pièce à travailler qui s'appuiera contre le guide doit être d'équerre et droit.

Si vous utilisez un aspirateur à eaux/ poussières, il faut le brancher à l'orifice prévu à cet effet au dos du meuble de la table.

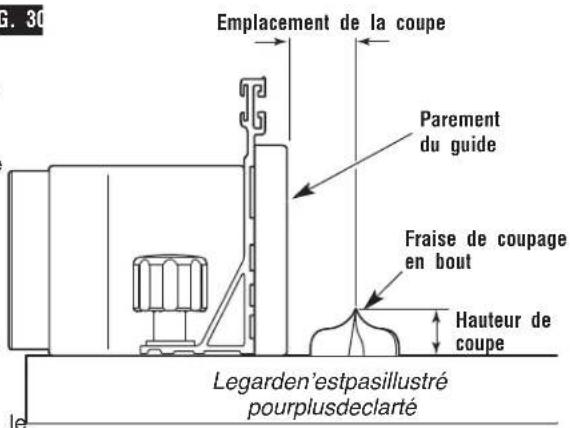

Emplacement de la coupe Parement du guide Fraise de coupage en bout Hauteur de coupe Legarden'estpasillustré pourplusdeclarité

1. Installez la fraise de coupe en bout souhaitée dans la toupie.
2. Suivez les instructions en page 59 pour régler la profondeur et la hauteur de coupe souhaitée (Fig. 30). Assurez-vous que le guide et la toupie sont SOLIDEMENT en place.

IMPORTANT : Pour les coupes profondes, n'essayez pas de couper la profondeur totale (déterminée par la hauteur de la fraise de la toupie) en une seule passe Répétez la coupe, en effectuant des coupes plus petites jusqu'à ce que vous atteigniez la profondeur de coupe souhaitée.

1. Mettez en position les parements du guide de façon à ce qu'ils offrent un soutien continu à la pièce à travailler.
2. Serrez les quatre les boutons de serrage qui maintiennent les parements du guide en place.
3. Mettez en place les guides biseautés, le cas échéant Consultez TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS à la page 58.
4. Retirez la planche de la table et abaissez le garde ^9 supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler véritable.

1. Assurez-vous que non seulement la toupie mais la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

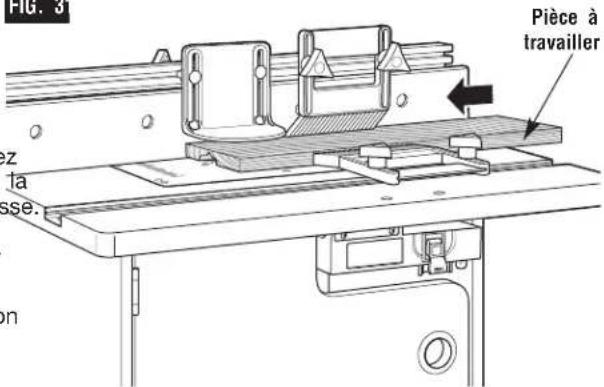

FIG. 31

FIG. 3 Piece à travailler ez ta sse.

Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la figure 31.

À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

Fonctionnement de la table à toupie

UTILISATION DE LA GOUPILLE DE DÉMARRAGE POUR LA FORMATION DES BORDS DE COURBE

La goupille de démarrage (26) est utilisée au lieu de cloison pour les opérations qui nécessitent la taille des profils courbes de la pièce. Elle doit être utilisée seulement avec les fraises qui possèdent des paliers pilotes. Vissez le taquet de départ dans le trou taraudé de la plaque de montage et fixez solidement à l'aide d'un tournevis pour écrou à fente (Fig. 32).

Attacher le protecteur (27) de la goupille de démarrage à la plaque de montage en vissant une vis à métaux à tête bombée n10-32 x 3/8 po (28) dans le trou du montant du protecteur et dans le trou filetée de la plaque de montage. Alignez la garde au trou de la plaque de montage de manière à ce qu'elle soit au dessus de la fraise et fixez solidement la garde en place.

• Utilisez toujours le protecteur de la goupille de démarrage pour toupiller avec la goupille de démarrage.
• Lors de l'utilisation de la goupille de démarrage, le sens de l'avance de la pièce est toujours de droite à gauche devant la fraise (Fig. 33).
• Réglez la pièce contre l'avant de la goupille de démarrage et basculez-la lentement dans la fraise.
• Pendant le toupillage, assurez-vous que la pièce est toujours en contact avec le palier pilote de la lame.

FIG. 32 27 28 26 a tête nt du antage. xez

FIG. 33

AVERTISSEMENT

Utilisez le garde du taquet de démarrage pour ce type d'opération. N'essayez pas de toupiller de toutes petites pièces. Éloignez les doigts de la fraise en rotation.

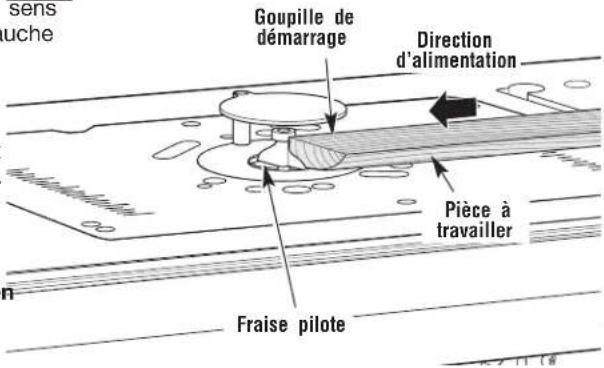

sens uche Goupille de démarrage Direction d'alimentation Pièce à travailler Fraise pilote

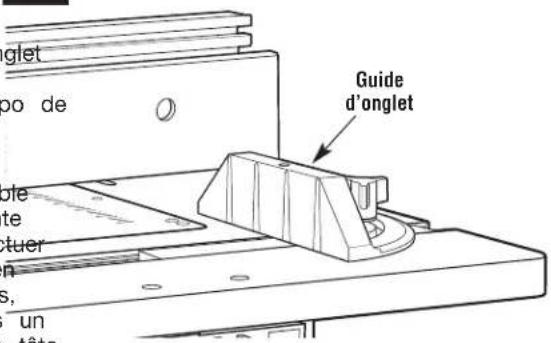

UTILISATION D'UN GUIDE D'ONGLET (non fourni)

On peut se servir de la fente prévue pour guide d'onglet en aluminium avec la plupart des guides d'onglet de banc de scie qui mesurent 3/4 po de largeur x 3/8 po de profundeur.

REMARQUE : Pour tous les toupillages qui exigent l'utilisation d'un guide d'onglet avec le guide de la table à toupie, assurez-vous d'aligner ce dernier avec la fente du guide d'onglet dans la table à toupie avant d'effectuer une coupe quelconque. On peut couper des onglets en desserrant le bouton sur la tête du rapporteur d'angles, en tournant la tête du rapporteur d'angles à 60° dans un sens ou dans l'autre et en resserrant le bouton de la tête du rapporteur d'angles.

FIG. 34

glet oo de pote te ctuer s, un tête Guide d'onglet

Contenido

INSTRUCCIONES IMPORTANTES
