MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS - Unité extérieure pour monosplit MITSUBISHI ELECTRIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité extérieure pour système monosplit
Marque	Mitsubishi Electric
Modèles compatibles	MSZ-EF18/22/25/35/42/50VGW/VGB/VGS
Alimentation	230 V, 50 Hz, monophasé
Réfrigérant	R32 (inflammable)
Capacité de refroidissement nominale	2,5 à 5,0 kW selon modèle
Capacité de chauffage nominale	3,2 à 5,8 kW selon modèle
Poids unité extérieure	31 à 40 kg selon modèle
Indice de protection	IP24
Pression de service maximale	Basse pression 2,77 MPa, haute pression 4,17 MPa
Niveau sonore (unité extérieure)	47 à 52 dB(A) selon modèle
Plage de fonctionnement refroidissement	-10°C à 46°C
Plage de fonctionnement chauffage	-15°C à 24°C (jusqu'à -20°C selon modèle)
Charge de réfrigérant	0,62 à 1,05 kg selon modèle
Sécurité	Protection contre fuites de réfrigérant, arrêt en cas d'anomalie
Entretien	Nettoyage régulier des filtres (toutes les 2 semaines pour filtre à air)
Fonctions principales	Minuterie hebdomadaire, mode ECONO COOL, i-save, ventilation
Installation	Doit être réalisée par un professionnel, disjoncteur dédié requis
Pièces détachées	Filtre purificateur MAC-2370FT-E, chiffon doux spécial (pour modèles VGB)
Conformité	Règlement UE 2016/2281, directive DEEE

FOIRE AUX QUESTIONS - MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS MITSUBISHI ELECTRIC

Comment nettoyer l'unité extérieure ?

L'unité extérieure ne nécessite pas de nettoyage fréquent. Si nécessaire, essuyez-la avec un chiffon doux et sec. Ne vaporisez jamais d'eau ou de produits inflammables. Pour l'entretien intérieur, contactez un revendeur agréé.

Que faire si le voyant de fonctionnement clignote ?

Si le voyant clignote, arrêtez immédiatement le climatiseur, débranchez l'alimentation ou coupez le disjoncteur, puis consultez un revendeur agréé. Cela peut indiquer une anomalie nécessitant une intervention professionnelle.

Quel type de réfrigérant est utilisé ?

Le réfrigérant utilisé est le R32, qui est inflammable. Il est essentiel de respecter les consignes de sécurité, notamment en cas de fuite, pour éviter tout risque d'incendie ou de formation de gaz toxique.

Puis-je installer l'unité extérieure moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié. Une installation incorrecte peut entraîner des fuites d'eau, un incendie ou une électrocution. Contactez un revendeur agréé.

Quelle est la consommation électrique de l'unité extérieure ?

La consommation varie selon le modèle et le mode. Par exemple, en refroidissement, l'entrée électrique va de 0,54 kW (modèle 2,5 kW) à 1,54 kW (modèle 5,0 kW). En chauffage, de 0,70 kW à 1,56 kW.

Comment régler la minuterie hebdomadaire ?

Utilisez la télécommande : appuyez sur WEEKLY TIMER pour activer, puis sur SET, DAY et 1-4 pour choisir le jour et le nombre. Réglez l'heure et la température avec les touches ON/OFF, TIME et TEMP. Validez avec SET.

Pourquoi de l'eau s'écoule de l'unité extérieure ?

Un écoulement d'eau peut provenir de la condensation normale. Cependant, si l'eau s'écoule anormalement ou goutte, vérifiez le bon écoulement du tuyau de vidange. Si le problème persiste, consultez un revendeur.

Que faire en cas de fuite de réfrigérant ?

Si vous suspectez une fuite, arrêtez immédiatement le climatiseur, ventilez la pièce, et contactez un revendeur agréé. Ne pas utiliser l'appareil tant qu'il n'est pas réparé. Évitez toute flamme ou source de chaleur à proximité.

Comment remplacer le filtre purificateur d'air ?

Le filtre purificateur (réf. MAC-2370FT-E) doit être remplacé une fois par an. Pour le changer, ouvrez le panneau frontal, retirez l'ancien filtre, insérez le nouveau, puis refermez le panneau. Suivez les instructions dans la notice.

Quelle est la garantie de l'appareil ?

La garantie est celle offerte par Mitsubishi Electric, généralement 2 à 5 ans selon le pays et l'installation. Pour les conditions exactes, consultez le revendeur ou la notice. Conservez la preuve d'achat.

MODE D'EMPLOI MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS MITSUBISHI ELECTRIC

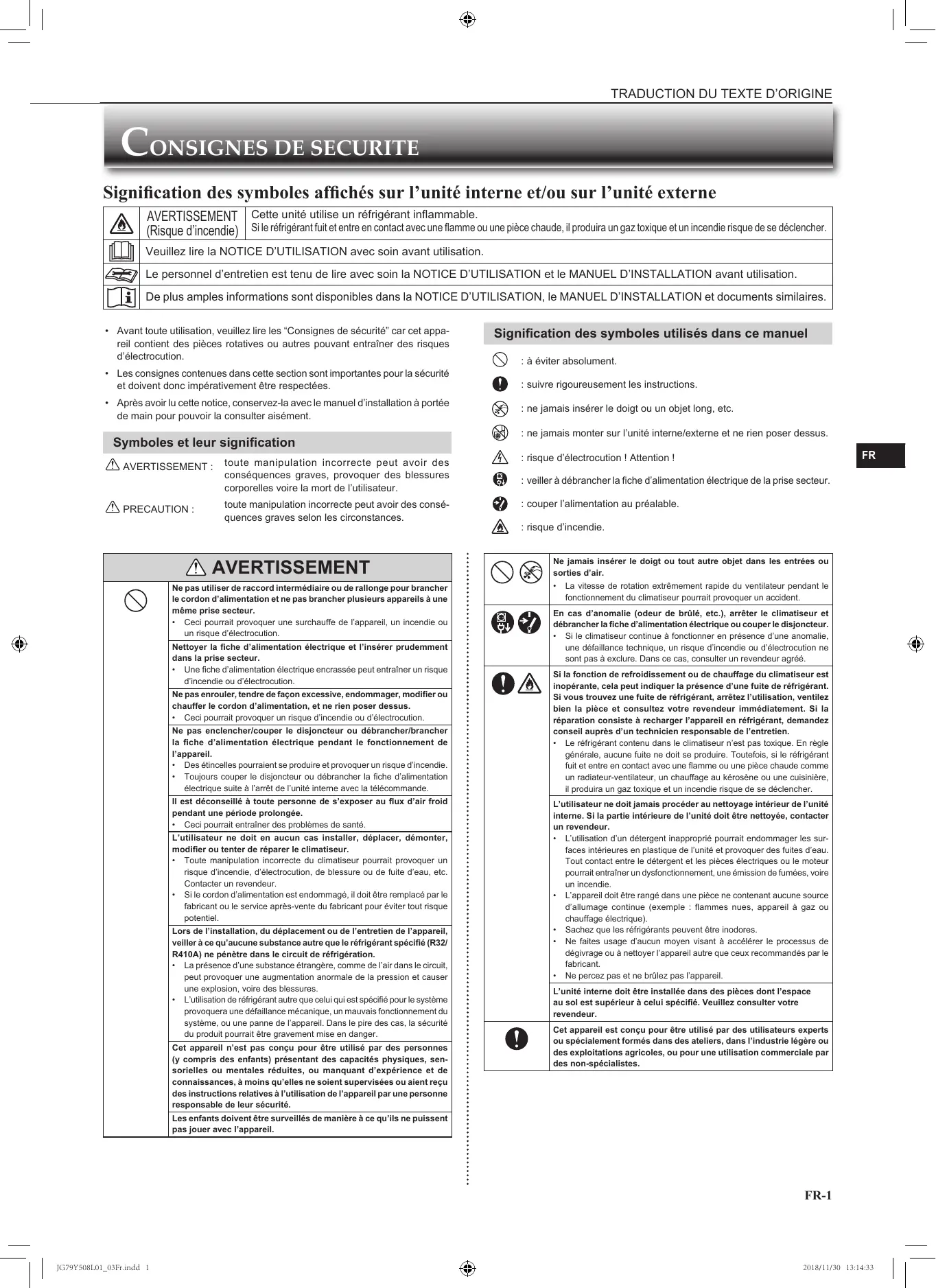

Signification des symboles affichés sur l'unité interne et/ou sur l'unité externe

	AVERTISSEMENT (Risque d'incendie)	Cette unité utilise un réfrigérant inflammable. Si le réfrigérant fait et entre en contact avec une flamme ou une piece chaude, il produit un gaz toxique et un incendie risque de se déclenger.
	Veuillez dire la NOTICE D'UTILISATION avec soin avant utilisation.
	Le personnel d'entretien est tenu de dire avec soin la NOTICE D'UTILISATION et le MANUEL D'INSTALLATION avant utilisation.
	De plus amples informations sont disponibles dans la NOTICE D'UTILISATION, le MANUEL D'INSTALLATION et documents similaires.

• Avant toute utilisation, veuillez dire les "Consignes de sécurité" car cet apparéil contient des pieces rotatives ou autres pouvant entraîner des risques d'électrocution.
• Les consignes continues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.
• Àprouvésvoirlu cette notice,conservez-la avecle manuel d'installation à portée de main pour pouvoir la consulter aisément.

Symboles et leur signification

AVERTISSEMENT:

toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles VOIRE la mort de l'utilisateur.

PRECAUTION:

toute manipulation incorrecte peut avoir des conséquences graves selon les circonstances.

AVERTISSEMENT
Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher le cordon d'alimentation et ne pas brancher plusieurs appareils à une même prise secteur. • Ceci pourrait provoquer une surchauffe de l'appareil, un incendie ou un risque d'électrocution.	Nettoyer la fiche d'alimentation électrique et l'insérer prudèment dans la prise secteur. • Une fiche d'alimentation électrique encrassée peut entraîner un risque d'incendie ou d'électrocution.
Ne pas enrouler, tendre de façon excessive, endommager, modifier ouCHAffer le cordon d'alimentation, et ne rien poser dessus. • Ceci pourrait provoquer un risque d'incendie ou d'électrocution.	Ne pas enclencher/ couper le disjoncteur ou débrancher/brancher la fiche d'alimentation électrique pendant le fonctionnement de l'appareil. • Des étin celles pouraient se produit et provoquer un risque d'incendie. • Toujoins couper le disjoncteur ou débrancher la fiche d'alimentation électrique suite à l'arrêt de l'unité interne avec la télécommande.
Il est déconseilé à toute personne de s'exposer au flux d'air froid pendant une période prolongée. • Ceci pourrait entrainer des problèmes de santé.	Il est déconseilé à toute personne de s'exposer au flux d'air froid pendant une période prolongée. • Ceci pourrait entrainer des problèmes de santé.
L'utiliser ne doit enaucun cas installer, déplacer, démonter,modifier ou tenter de réparer le climatiseur. • Toute manipulation incorrecte du climatiseur pourrait provoquer un risque d'incendie, d'électrocution, de blessure ou de fuite d'eau, etc. • Contacter un revendeur. • Si le cordon d'alimentation est endommagé, il doit être replacé par le fabricant ou le service après-vente du fabricant pour éviter tout risque potentiel.	Lors de l'installation, du déplacement ou de l'entretien de l'appareil, veiller à ce qu'aucune substance autre que le réfrigérant spécifique (R32/R410A) ne pénétre dans le circuit de réfrigération. • La présence d'une substance étrangère, comme de l'air dans le circuit, peut provoquer une augmentation anormale de la pression et causeur une explosion, voir des blessures. • L'utilisation de réfrigérant autre que celui qui est spécifique pour le système provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l'appareil. Dans le pire des cas, la sécurité du produit pourrait être gravement mise en danger.
Cet appleil n'est pas concu pour être utilisé par des personnes (y compris des enfants) représentant des capacities physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elle ne soient supervises ou aient reçu des instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité.	Les enfants doivent être surveillés de manière à ce qu'ils ne puisent pas jourer avec l'appareil.

Signification des symboles utilisés dans ce manuel

: à éviter absolut.
: suivre rigoureusement les instructions.
: ne jamais insérer le doigt ou un objet long, etc.
: ne jamais monter sur l'unité interne/externe et ne rien poser dessus.
: risque d'électrocution! Attention!
: veiller à débrancher la fiche d'alimentation électrique de la prise secteur.
: couper l'alimentation au préalable.
A : risque d'incendie.

	Ne jamais insérer le doigt ou tout autre object dans les entrées ou sorties d'air. - La vitesse de rotation extrémement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.
	En cas d'anomalie (odeur de brûlé, etc.), arreré le climatiseur et débrancher la fiche d'alimentation électrique ou couper le disjoncteur. - Si le climatiseur continue à fonctionner en présence d'une anomalie, une défaillance technique, un risque d'incendie ou d'électrocution ne sont pas à exclure. Dans ce cas, consulter un revendeur agréé.
	Si la fonction de refroidissement ou de chauffage du climatiseur est inopérante, cela peut indiquer la présence d'une fuite de réfrigérant. Si vous trouvez une fuite de réfrigérant, arrêtez l'utilisation, ventiléz bien la pièce et consultez toute revendeur immidiatement. Si la réparation consiste à recharger l'apparil en réfrigérant, demandez conseil auprès d'un technicien responsable de l'entretien. - Le réfrigérant contenu dans le climatiseur n'est pas toxique. En règla générale, aucune fuite ne doit se produit. Toutefois, si le réfrigérant fuit et entre en contact avec une flamme ou une pièce chaude comme un radiateur-ventilatateur, un chauffage au kéroșène ou une cusinière, il produit un gaz toxique et un incendie risque de se déclencher.
	L'utilisateur ne doit jamais procéder au nettoyage interieur de l'unité interne. Si la partie interieure de l'unité doit être nettoyée, contacter un revendeur. - L'utilisation d'un détergent inapproprié pourrait endommager les surfaces intérieures en plastique de l'unité et provoquer des fuites d'eau. Tout contact entre le détergent et les pièces électriques ou le moteur pourrait entraîrér un dysfonctionnement, une émission de fumées, voire un incendie. - L'appareil doit être rangé dans une pièce ne contenant aucune source d'allumage continue (exemple : flammes nues, apparéil à gaz ou chauffage électrique). - Sachez que les réfrigerants peuvent être inodores. - Ne faites usage d'aucun moyen visant à accélérer le processus de dégivrage ou à nettoyer l'apparil autre que ceux recommends par le fabricant. - NePERCEZpas etnebrULEzpas l'appareil.
	L'unité interne doit être installée dans des pièces dont l'espace au sol est supérieur à celui spécifique. Veuillez consuluter notre revendeur.
	Cet apparéil est conçu pour être utilisé par des utilisateurs experts ou spécialement formés dans des ateliers, dans l'industrie légère ou des exploitations agricoles, ou pour une utilisation commerciale par des non-spécialistes.

CONSIGNES DE SECURITE

PRECAUTION
	Ne pas toucher à l'entrée d'air ou aux ailettes en aluminium de l'unité interne/externne. • Risque de blessures.
	Ne vaporiser ni insecticide ni substance inflammable sur l'appareil. • Ceci pourrait provquer un incendie ou une déformation de l'appareil.
	Ne pas exposer un animal domestique ou une plante d'intérieur directement sous le courant d'air pulsé. • Le bien-être des animaux et des plantes pourrait en être affecté.
	Ne placer ni apparéil électricne ni meuble sous l'unité interne/externne. • De l'eau pourrait s'écouler de l'apparéil et les endommager ou provoquer une panne de leur système.
	Ne jamais laisser le climatisateur posé sur un support endommagé. • Il pourrait tomber et provoquer un accident.
	Veiller à ne pas monter sur une surface instable pour allumer ou nettoyer le climatisateur. • Risque de chute et de blessures.
	Ne jamais tirer sur le cordon d'alimentation. • Le fil central du cordon d'alimentation pourrait se rompre et provoquer un incendie.
	Ne jamais recharger ou tenter d'ouvrir les piles et ne pas les jeter au feu. • Les piles pourrait fuiet présenter un risque d'incendie ou d'explosion.
	Ne pas faire fonctionner le climatisateur pendant plus de 4 heures avec un taux d'humidité important (80% HR ou plus), et/ou lorsqu'une porte ou une fenêtre est ouverte. • Ceci peut provoquer de la condensation à l'intérieur du climatisateur, qui risque de s'écouler et de mouiller ou d'endommager le mobilier. • La présence d'humidité dans le climatisateur peut contribuer à la croissance de certains championnons tels que la moisissure.
	Ne pas utiliser le climatisateur pour conserver des alimentés, élever des animaux, faire pousser des plantes, ranger des outils de précision ou des objets d'art. • Leur qualité pourrait s'en dessentir, et le bien-etre des animaux et des plantes pourrait en être affecté.
	Ne pas exposer des apparciels à combustion directement sous la sortie d'air pulsé. • Une combustion imparfaite pourrait en résulter.
	Ne mettez jamais des piles dans la bouche pour chaque raison que ce soit pour éviter de les avaler par accident. • Le fait d'ingérer des piles peut entrainer unétouffement et/ou un empoisonnement.
	Avant de procéder au nettoyage du climatisateur, leMETTEHOS TENSION ET DEBRANCHER LA Fiche d'ALIMENTATION ÉLECTRQUE OU COUPE le disjoncteur. • La vitesse de rotation extrémement rapide du ventilateur pendant le fonctionnement du climatisateur pourrait provoquer un accident.
	Si le climatisateur doit rester inutilisé pendant une période prolongée, débrANCHER LA Fiche d'ALIMENTATION ÉLECTRQUE OU COUPE le disjoncteur. • Il pourrait s'encrasser et présenter un risque d'incendie ou d'électrocution.
	Remplacer les piles de la télécommande par des piles neuves du même type. • Ne jamais mélanger piles usagées et piles neuves; ceci pourrait provoquer une surchauffe, une fuite ou une explosion.
	Si du liquide provenant des piles entre en contact avec la peau ou les vêtements, les rincer abondamment à l'eau claire. • Si du liquide alcalin entre en contact avec les yeux, les rincer abondamment à l'eau claire et contacter d'urgence un médecin.
	Si le climatisateur est utilisé conjointement avec un apparéil à combus-tion, veiller à ce que la pièce soit parfaitement ventilée. • Une ventilation insuffisante pourrait provoquer un manque d'oxygène dans la pièce.
	Couper le disjoncteur par temps d'orage. • La foudre pourrait endommager le climatisateur.
	Si le climatisateur a été utilisé pendant plusieurs saisons consécutives, procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal. • Une accumulation de salétés ou de poussière à l'intérieur du climatisateur peut être à l'origine d'une oedur désagréable, contributor au développement de moississeurs ou bloquer l'écoulument des condensats et provoquer une fuite d'eau de l'unité interne. Consulter un revendeur agréé pour procéder à une inspection et des travaux d'entretien nécess-sitant l'intervention de personnel qualifié et compétent.
	Ne pas actionner les commandes du climatisateur avec les mains mouillées. • Risque d'électrocution!
	Ne pas nettoyer le climatisateur avec de l'eau et ne placer ni vase ni verre d'eau dessus. • Ceci pourrait provquer un risque d'incendie ou d'électrocution.
	Ne jamais marcher sur l'unité externe et ne rien poser dessus. • Risque de chute et de blessures.

IMPORTANT
Des filtres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains championons tels que la moisissure. Il est donc recommandé de nettoyer les filtres à air toutes les 2 semaines.
Avant de démarrer l'opération, veiliez à ce que les ailettes horizontales soient en position fermée. Si l'opération démarre lorsque les ailettes horizontales sont en position ouverte, il se pourrait qu'elles ne reviennent pas à la position correcte.
A propos de l'installation
AVERTISSEMENT
	Consulter un revendeur agréé pour qu'il procède à l'installation du climatiseur. • L'utilisateur ne doit en aucun cas tenter d'instructor le climatiseur lui-même; seul du personnel qualifié et compétent est en mesure de le faire. Toute installation incorrecte du climatiseur pourrait être à l'origine de fuites d'eau et provoquer un risque d'incendie ou d'électrocution.
	Prévoir un circuit réservé à l'alimentation du climatiseur. • Dans le cas contraire, un risque de surchauffe ou d'incendie n'est pas à exclure.
	Ne pas installer l'appareil dans un endroit susceptible d'être exposé à des fuites de gaz inflammable. • L'accumulation de gaz au contraire de l'unité exter ne peut entraîner des risques d'explosion.
	Raccorder correctement le climatiseur à la terre. • Ne jamais raccorder le cable de terre à un tuyau de gaz, une évacuation d'eau, un paratonnierre ou un cable téléphonique de mise à la terre. Une mise à la terre incorrecte pourrait provoquer un risque d'incendie ou d'électrocution.
PRECAUTION
	Installer un disjoncteur de fuites à la terre selon l'endroit où le climatiseur sera monté (pièce humide par ex.). • L'absence de disjoncteur de fuites à la terre peut entraîner un risque d'électrocution.
	Veiller à ce que l'eau de vidange s'écoule correctement. • Si l'écoulement des condensats est bouché, l'eau de vidange risque de s'écouler de l'unité interne/externe et d'endommager le mobilier.
En présence d'une situation anormale Arrête immediatement le climatiseur et consuluter un revendeur agréé.

MISEAUREBUT

Fig. 1

Veuiliez prendre conseil après de votre revendeur avant de mesure ce produit au rebut.

Remarque :

Ce symbole est utilisé uniquement pour les pays de l'UE. Ce symbole est conforme à la directive 2012/19/UE Article 14 Informations pour les utilisateurs et à l'Annexe IX, et/ou à la directive 2006/66/CE Article 20 Information de l'utilisateur final et à l'Annexe II.

Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures menagères.

Si un symbole chimique est imprimé sous le symbole (Fig. 1), il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usages.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

Les machines ou apparèels électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement. Cependant, ces matières sont nécessaires au bon fonctionnement de votre apparèil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre apparèil ou machine usage avec vos ordures menagères.

NOMENCLATURE

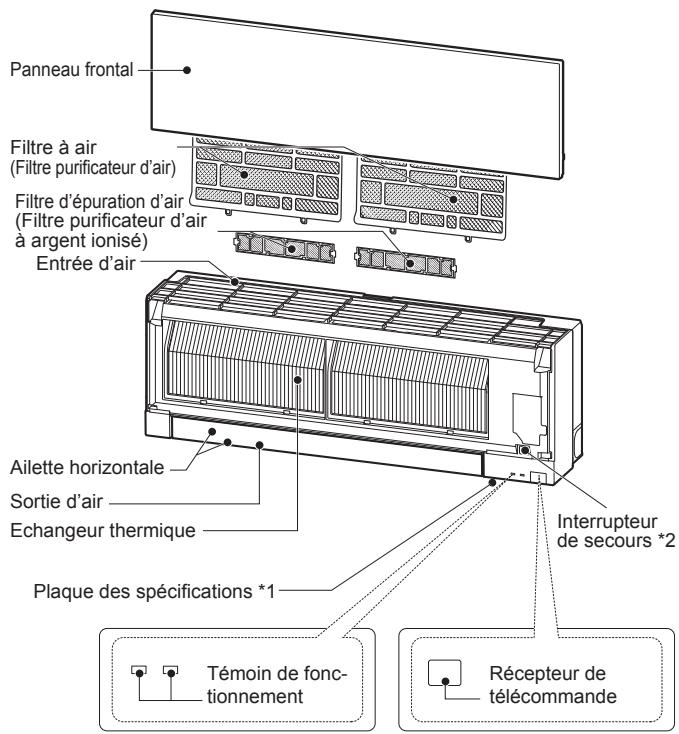

Unité interne

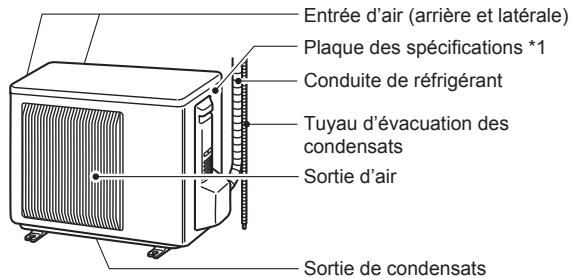

Unité externe

L'apparance des unités externes peut varier d'un modele à l'autre.

*1 L'année et le mois de fabrication sont indiqués sur la plaque des specifications.

^2 Lorsqu'il est impossible d'utiliser la télécommande...

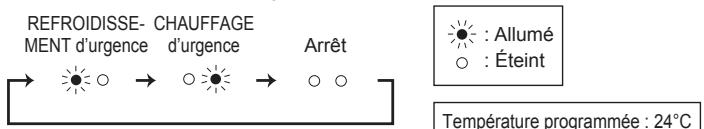

Vous pouvez lancer le fonctionnement d'urgence en appuyant sur l'interrupteur de secours (E.O. SW) de l'unité interne.

A chaque fois que vous appuyez sur l'interrupteur de secours (E.O. SW), le fonctionnement du climatiseur change dans l'ordre suivant :

PREPARATIF D'UTILISATION

Avant la mise en marche : insérez la fiche d'alimentation électrique dans la prise secteur et/ou enclenchez le disjoncteur.

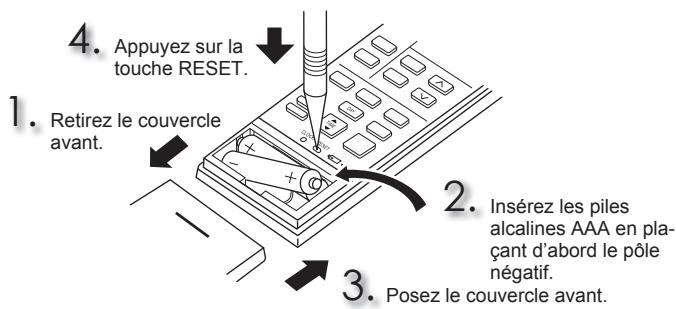

Insertion des piles dans la télécommande

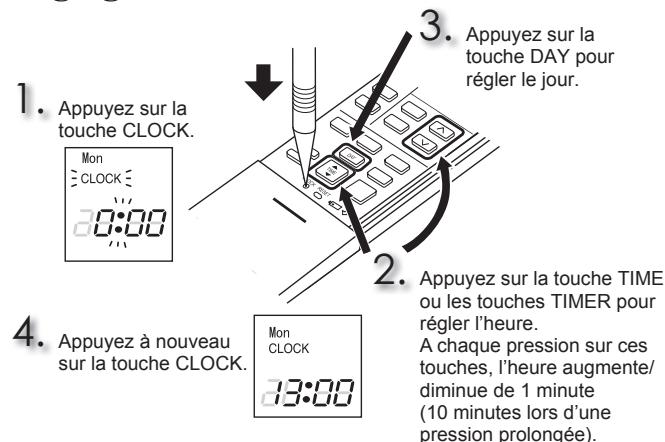

Réglage de l'heure

PREPARATIF D'UTILISATION

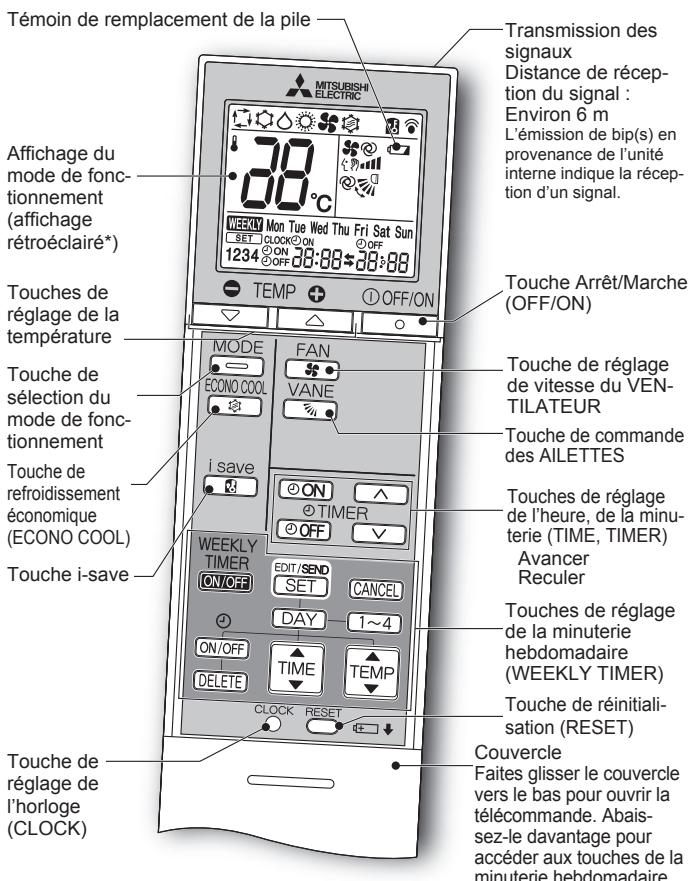

Télécommande

* Le rétroéclairage s'allume lors de l'utilisation de la télécommande.
Le rétroéclairage s'esti si la télécommande n'est pas utilisé pendant un certain temps.

Utilisez uniquement la télécommande fournie avec le climatiseur.
N'en utilisez pas d'autres.

Si 2 unités internes ou plus sont installées côte à côte, il se peut que le signal envoyé à une unité interne par la télécommande soit exécuté par une autre unité interne.

Touché de réglage de l'heure, de la minuterie (TIME, TIMER) — Avancer Reculer

ON (Démarrage de la minuteure) : Le climatiseur démarrera (ON) à l'heure programmée.
OFF (Arrêt de la minutesie) : Le climatiseur s'arrête (OFF) à l'heure programmée.

Appuyez sur les touches (Augmenter) et (Diminuer) pour régler l'heure de la minuterie.

Touches de réglage de la minuterie hebdomadaire (WEEKLY TIMER)

Appuyez sur SET pour passer en mode de réglage de la minuterie hebdomadaire.

Appuyez sur DAY et sur 1 4 pour selectionner le jour et le nombre.

Appuyez sur ON/OFF, TIME et sur TEMP pour définir le mode Marche/Arrêt (ON/OFF), l'heure et la température.

Appuyez sur SET pour terminer et transmettre le réglage de la minutesie hebdomadaire.

APPUYEZ sur WEEKLY TIMER pour activer la minuterie hebdomadaire (ON). ( WEEKLY s'allume.)

APPUYEZ à nouveau sur WEEKLY TIMER pour désactiver la minuterie hebdomadaire (OFF). ( WEEKLY s'eteint.)

① OFF/ON

Touché de sélection du mode de fonctionnement

+

Touches de réglage de la température

中

Chaque nouvelle pression sur ces touches vous permet d'augmenter ou de diminuer la température de 1^ .

FAN

Touché de réglage de vitesse du VENTILATEUR

VANE

Touché de commande du flux d'air haut-bas

Direction du flux d'air gauche-droite

Déplacez manuellement l'aillette verticale avant de faire fonctionner le climatisationur.

save

Touche i save

Une fonction programmable simplifiée permet de rappeler les réglages favoris (présections) à l'aide d'une simple pression sur la touche iave. Une nouvelle pression sur la touche permit de revenir instantanément au réglage précédent.

ECONO COOL

Touche de refroidissement économique (ECONO COOL)

La température programmée et la direction du flux d'air sont automatiquement modifiées par le microprocesseur.

Instructions :

• Coupez l'alimentation ou le disjoncteur avant de proceder au nettoyage du climatiseur.
  Veillez à ne pas toucher les parties métalliques avec les mains.
• N'utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide.
  Utilisez uniquement un détergent doux dilué avec de l'eau.

• N'utilise pas de Brosse dure, déponce abrasive ou autre matériel analogue.

• Ne faites pas tremper l'ailette horizontally et ne la passez pas sous l'eau.

• N'utilisez pas d'eau dont la température est supérieure à 50^ .
• N'exposez pas les pieces aux rayons directs du soleil, à la chaleur ou à une flamme pour les faire secher.
• N'exercez pas de force excessive sur le ventilateur, car cela pourrait l'endommager ou le casser.

Filtre à air (Filtre purificateur d'air)

A nettoyer toutes les 2 semaines

• Elimin ez la saleté avec un aspirateur ou lavez le filtré à l'eau.
• Àprous lavage à l'eau, laisser bien secher à l'ombre.

Panneau frontal

1. Soulevez le panneau frontal jusqu'à ce que vous entendiez un déclic.
2. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les flèches.

3. Nettoyez le panneau frontal sans le séparer de l'unité.

4. Essuyez-le avec un chiffon doux et sec. Un chiffon doux et sec spécial est fourni avec le modele MSZ-EF**VGB uniquement.
   Utilisez le CHIFFON DouX ET SEC spécial. Reteure MAC-1001CL-E

5. Ne faites pas tremper le panneau frontal dans l'eau.

Important

• La surface de l'unité interne se rayant facilement, ne frottez et ne heurtez jamais l'unité avec un objet dur. De plus, manipulez le panneau frontal avec précaution lors de son installation ou de son retrait, de façon à éviter de le rayer.
• N'utilisez aucun nettoyant abrasif afin d'eviter de rayer la surface de l'unité interne.
• Les doigts marquent très facilement la surface de l'unité interne. Lorsque des traces de doigts sont visibles, essuyez les avec précaution à l'aide d'un chiffon doux et sec.
• En cas d'utilisation d'une lingette imprégée de produit chimique disponible dans le commerce, suive les instructions qui l'accompagnent.
• Ne pas laisser le panneau frontal ouvert de manière prolongée.

Filtre d'épuration d'air (Filtre purificateur d'air à argent ionisé)

Tous les 3 mois :

Enlever la saleté à l'aide d'un aspirateur.

Lorsque cela ne suffit pas :

• Faites tremper le filtr et son cadre dans de l'eau tiède avant de les nettoyer.
• Àprous lavage, laisser bien secher à l'ombre. Posez toutes les attaches du filtre à air.

Tous les ans :

• Pour des performances optimes, remplaçer le filtré d'épuration d'air.
  Référence MAC-2370FT-E

Tirez sur le panneau frontal pour le retarder du filtré à air

Important

• Nettoyer régulierement les filtres pour obtenir des performances optimes et réduire la consommation d'électricité.
• Des filtres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains championons tels que la moississement. Il est donc recommanné de nettoyer les filtres à air toutes les 2 semaines.

Ces informations sont basées sur le RÉGLEMENT (UE) N°528/2012

NOM DU MODELE	Article traité (Nom des pièces)	Substances actives (N° CAS)	Propriété	Instructions d'utilisation (Informations concernant la sécurité de mise en œuvre)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS	FILTRE	Zéolithe zinc argent (130328-20-0) Hydrogenophosphate d'argent, de sodium et de zirconium (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibactérien Anti-moisis-sure	• Utiliser ce produit conformément aux indications du manuel d'utilisation et uniquement aux fins prévues. • Ne pasmettre en bouche. Tenir à l'écart des enfants.
MAC-2370FT-E	FILTRE	Zéolithe zinc argent (130328-20-0)	Antibactérien	• Utiliser ce produit conformément aux indications du manuel d'utilisation et uniquement aux fins prévues. • Ne pasmettre en bouche. Tenir à l'écart des enfants.

FICHE TECHNIQUE

Modèle	Nom du modele		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Interne		MSZ-EF18VG(W/B/S)MSZ-EF22VG(W/B/S)		MSZ-EF25VG(W/B/S)		MSZ-EF35VG(W/B/S)		MSZ-EF42VG(W/B/S)		MSZ-EF50VG(W/B/S)
	Externe		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Fonction			Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage
Alimentation			~/N, 230 V, 50 Hz
Puissance		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Entrée		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Poids	Interne	kg	11,5
	Externe	kg	—		31		34		35		40
Capacité de replissage du réfrigérant(R32)		kg	—		0,62		0,74		0,74		1,05
Code IP	Interne		IP 20
	Externe		—		IP 24
Pression de fon-c-tIonnement exces-sive autorisée	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Niveau sonore(SPL)	Interne (Très éle-vée/Elevé/Moyen/Faible/Silencieux)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Externe	dB(A)	—		47	48	49	50	50	51	52	52

Fiche technique de l'unité interne pour la multi-connexion
RÉGLEMENT (UE) 2016/2281

Modèle	Interne			MSZ-EF18VG (W/B/S)	MSZ-EF22VG (W/B/S)	MSZ-EF25VG (W/B/S)	MSZ-EF35VG (W/B/S)	MSZ-EF42VG (W/B/S)	MSZ-EF50VG (W/B/S)
Puisance	Réfroidissement	Sensible	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latente	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Chauffage		kW	2,10	2,50	2,90	4,00	4,80	5,70
Entrée			kW	0,027	0,027	0,027	0,031	0,031	0,034
Niveau sonore (Niveau de puisance acoustique)	Très élevé/Elevé/Moyen/Faible/Silencieux		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gamme opérationnelle garantie

		Interne	Externe
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Refroidis- sement	Limite supérieure	32°C DB	46°C DB	46°C DB
		23°C WB	—	—
	Limite inférieure	21°C DB	-10°C DB	-10°C DB
		15°C WB	—	—
Chauf- fage	Limite supérieure	27°C DB	24°C DB	24°C DB
		—	18°C WB	18°C WB
	Limite inférieure	20°C DB	-15°C DB	-20°C DB
		—	-16°C WB	-21°C WB

DB:Bulbe sec
WB: Bulbe humide

EN PRESENCE D'UNE PANNE POTENTIELLE

Dans les cas suivants, arrêtez le climatiseur et consultez votre revendeur.

• Si de l'eau s'écoule ou goutte de l'unité interne.
• Si le témoin de fonctionnement clignote.
• Si le disjoncteur saute régulierement.
• L'unité interne peut ne pas receivevoir les signaux de la télécommande dans une piece dont le système d'éclairage est à lampes fluorescentes (à oscillateur intermittent, etc.).
• Le fonctionnement du climatiseur interfere avec la réception radio ou TV. Il peut s'avérer nécessaire de brancher un amplificateur sur l'appareil concerné.
  Si I'unité émet un bruit anomal.
• Si du réfrigérant fuit.

VEILIGHEIDSVOORSCHRIFTEN

de clape par la presente et sous sa propre responsabilité que les climatisateurs et les pompes à chaleur décrits ci-dessus, destinés à un usage dans des environnementés résidentiels, commerciaux et d'industrie légère :

Remarque: Le numero de série de l'appareil se trouve sur la plaque du produit.
