MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS - Buitenunit voor monosplit MITSUBISHI ELECTRIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Buitenunit voor monosplitsysteem
Merk	Mitsubishi Electric
Compatibele modellen	MSZ-EF18/22/25/35/42/50VGW/VGB/VGS
Voeding	230 V, 50 Hz, enkelfasig
Koelmiddel	R32 (ontvlambaar)
Nominale koelcapaciteit	2,5 tot 5,0 kW afhankelijk van model
Nominale verwarmingscapaciteit	3,2 tot 5,8 kW afhankelijk van model
Gewicht buitenunit	31 tot 40 kg afhankelijk van model
Beschermingsklasse	IP24
Maximale werkdruk	Lage druk 2,77 MPa, hoge druk 4,17 MPa
Geluidsniveau (buitenunit)	47 tot 52 dB(A) afhankelijk van model
Werktemperatuurbereik koelen	-10°C tot 46°C
Werktemperatuurbereik verwarmen	-15°C tot 24°C (tot -20°C afhankelijk van model)
Koelmiddelvulling	0,62 tot 1,05 kg afhankelijk van model
Veiligheid	Bescherming tegen koelmiddellekken, uitschakeling bij storing
Onderhoud	Regelmatige reiniging van filters (elke 2 weken voor luchtfilter)
Hoofdfuncties	Wekelijkse timer, ECONO COOL-stand, i-save, ventilatie
Installatie	Moet door een professional worden uitgevoerd, speciale stroomonderbreker vereist
Onderdelen	Zuiveringsfilter MAC-2370FT-E, speciale zachte doek (voor VGB-modellen)
Conformiteit	EU-verordening 2016/2281, WEEE-richtlijn

Veelgestelde vragen - MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS MITSUBISHI ELECTRIC

Hoe maak ik de buitenunit schoon?

De buitenunit heeft geen frequent onderhoud nodig. Indien nodig, veeg hem af met een zachte, droge doek. Spuit nooit water of ontvlambare producten. Voor binnenonderhoud neemt u contact op met een erkende dealer.

Wat te doen als het bedrijfslampje knippert?

Als het lampje knippert, stop dan onmiddellijk de airconditioner, haal de stekker uit het stopcontact of schakel de stroomonderbreker uit, en raadpleeg een erkende dealer. Dit kan duiden op een storing die professioneel ingrijpen vereist.

Welk type koelmiddel wordt gebruikt?

Het gebruikte koelmiddel is R32, dat ontvlambaar is. Het is essentieel om de veiligheidsvoorschriften op te volgen, vooral bij een lek, om brandrisico of vorming van giftig gas te voorkomen.

Kan ik de buitenunit zelf installeren?

Nee, de installatie moet door een gekwalificeerde professional worden uitgevoerd. Een onjuiste installatie kan waterlekken, brand of elektrocutie veroorzaken. Neem contact op met een erkende dealer.

Wat is het stroomverbruik van de buitenunit?

Het verbruik varieert afhankelijk van model en stand. Bij koelen bijvoorbeeld, het elektrische ingangsvermogen varieert van 0,54 kW (model 2,5 kW) tot 1,54 kW (model 5,0 kW). Bij verwarmen van 0,70 kW tot 1,56 kW.

Hoe stel ik de wekelijkse timer in?

Gebruik de afstandsbediening: druk op WEEKLY TIMER om te activeren, daarna op SET, DAY en 1-4 om de dag en het nummer te kiezen. Stel de tijd en temperatuur in met de toetsen ON/OFF, TIME en TEMP. Bevestig met SET.

Waarom stroomt er water uit de buitenunit?

Waterafvoer kan komen door normale condensatie. Maar als het water abnormaal stroomt of druppelt, controleer dan de goede afvoer van de afvoerslang. Als het probleem aanhoudt, raadpleeg dan een dealer.

Wat te doen bij een koelmiddellek?

Als u een lek vermoedt, stop dan onmiddellijk de airconditioner, ventileer de ruimte, en neem contact op met een erkende dealer. Gebruik het apparaat niet totdat het is gerepareerd. Vermijd open vuur of warmtebronnen in de buurt.

Hoe vervang ik het luchtzuiveringsfilter?

Het zuiveringsfilter (ref. MAC-2370FT-E) moet eenmaal per jaar worden vervangen. Om het te vervangen, opent u het voorpaneel, verwijdert u het oude filter, plaatst u het nieuwe filter en sluit u het paneel. Volg de instructies in de handleiding.

Wat is de garantie van het apparaat?

De garantie is die van Mitsubishi Electric, meestal 2 tot 5 jaar, afhankelijk van land en installatie. Raadpleeg de dealer of handleiding voor exacte voorwaarden. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING MSZ-EF18VGW MSZ-EF22VGW MSZ-EF25VGW MSZ-EF35VGW MSZ-EF42VGW MSZ-EF50VGW MSZ-EF18VGB MSZ-EF22VGB MSZ-EF25VGB MSZ-EF35VGB MSZ-EF42VGB MSZ-EF50VGB MSZ-EF18VGS MSZ-EF22VGS MSZ-EF25VGS MSZ-EF35VGS MSZ-EF42VGS MSZ-EF50VGS MITSUBISHI ELECTRIC

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

WAARSCHUWING (Brandgevaar)	Deze unit maakt gebruik van een brandhaar koelmiddel. Als er koelmiddel lekt en dit in contact kommt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijkke.

• Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok können veroorzaken. Lees waarom deze "veiligheidsvoorschriften" voor gebruik goed door.
• Neem de hier gegeven voorschriften en waarschuwingen in acheit, want ze zijn belangrijk voor uw verilgheid.
• Bewaar deze handleiding als u haar gelezen hebt samen met de installmentevoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

WAARSCHUWING:

Onjuist handelen kan ernstige bevaren opleveren, met een kans op zwaar letsel of overlieden.

VOORZICHTIG:

Onjuist handelen kan afhankelijk van de omstandig heden ernstige bevaren opleveren.

WAARSCHUWING

Sluit het netsnoer Niet aan op een tussengelegen stopcontact, gebruik geen verleungsnoer en sluit Niet meerere apparaten aan op een stopcontact.

• Dit kan oververhitting, vuur of een elektrische schok veroorzaken.

Zorg ervoor dat de stekker Niet vuil is en stek hem goed in het stopcontact.

• Een vuile stekker kan vuur of een elektrische schok veroorzaken.

Bundel het netsnoer NietSAMen, trek Niet aan het netsnoer, beschadig het netsnoer Niet en wijzig niets aan het netsnoer. Stel het netsnoer Niet bloot aan huite of plaats er ook geen zware objcten op.

• Dit kan vuur of een elektrische schok veroorzaken.

Zet de netschakelaar Niet UIT/AAN en maak de netsnoersteker net los en vast terwijl het apparatus in werkig is.

• Dit kan vonden veroorzaken waardoor er brand kan ontstaan.

Zorg ervoor dat u de netschakelaar UIT zet of de stekker losmaakt nadat u de binnenunit met de afstandsbediening UIT hebt gezet.

Stel uw lichaam Niet langdurig aan de directe koude luchtstroom bloot.

• Dit kan schadelijk zijn voor uw gezondheid.

De gebruiker mag de unit Niet installeren, verplaatsen, demonteren, wijzigen of repareren.

• Een airconditioner die verkeerd worden bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz. veroorzaken.

• Indien het netsnoer beschadigd is, moet het verwangen worden door de fabrikant of zijn serviceorganisatie om gevaar te vermijden.

Zorg dat er niets anders dan het voorgeschren koelmiddel (R32/ R410A) in het koelmiddelcircircuitkommen wannes der airconditioner worden geinstalleerd, verplaatst of onderhoden.

• De aanwezigheid van andere stoffen, zoals lucht, kan abnormale drukverhoging veroorzaken die kan leiden tot een explosie oflichamelijk letsel.

• Als u een ander koelmiddel dan het voorgeschren koelmiddel gelebruikt, kan dit leiden to Mechanische storingen, systeemstoringen of uitval van de unit. In het slechtste gekan de productveilgheid ernstig in het gelding相关政策.

Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of zonder de vereiste ervaring en kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun verilheid of als zij met betrekking tot het gebruik van het apparaat zich geinstruerd door een dergelijkte persoon.

Toezicht op kinderen is vereist om te zorgen dat zij nicht met het apparaat spelen.

Overige waarschuwingssymbolen in deze handleiding

: Volg altijd de aanwijzingen op.

: Nooit uw vingers of iets anders hier in steken.

: Ga Niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.

: Gevaar voor elektrische schokken. Pas op.

: Trek de stekker van het netsnoer uit het stopcontact.

: Schakel de spanning uit.

: Brandgevaar.

	Steek geen vingers, een stok of andere objcten in de luchtinlaat of -uitlaat. • U kunst gewond raken ontdat de ventilator tijdens het gebruik met hoge slenelheid ronddraait.
	Zet de airconditioner uit en naak de stekker los of zet de netschake-laar UIT als er zich een abnormale situatie (bijv. brandlucht) voordoet. • Als het apparaat tijdens een abnormale situatie in werk blijft, kan dit een storing, vuur of een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.
	Als de airconditioner Niet koelt of verwarmt, is het mogelijk dat er koelmiddel lekt. Als er koelmiddel lekt, zet u de airconditioner uit, ven-tileert u de kamer goed en raadpleegt u onmiddelijk uw leverancier. Verzoek de servicemonteur om meer informatie als het koelmiddel in de unit要去 worden verragen. • Het in de airconditioner gebruikte koelmiddel is Niet schadelijk. Normaal gesproken lekt het nicht. Als erECHter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwarming, petroleumkachel of fornuis, ontstaat er een schadelijk gas en bestaat er brandgevaar.
	De gebruiker mag de binnenkant van de binnenunit nooit schoonma-ken. Neem contact op met uw dealer als de binnenkant van de unit要去 worden schoongemaakt. • Ongeschekte reinigingsmiddelen hunnen kunststof onderdelen in de unit beschaden waardoor water kan gaan lekken. Als reinigings-middelen in contact komen met elektrische onderdelen of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan. • Het apparaat要去 zich in een kamer bevinden zonder continu func-tionerende ontstekingsbronnen (zoals open vuur, een functionerend gastroestel of een functionerende elektrische kachel). • Houd er rekening mee dat koelmiddelen geurloos hunnen bijn. • Gebruik geen middelen om het ontdooilingsproces te versnellen of het apparaat te reinigen die nicht zijn aanbevolen door de fabrikant. • Niet doorkoren of verbranden.
	Dit apparaat要去 worden geinstalleer in een ruimte met een groter vloeropppervlak dan in de installmentiehandleiding van de buitenunit worden aangegen.
	Dit toestel is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkels, in de lichte industrié en op boerderijen, of voor commercieel gebruik door leken.

VEILIGHEIDSVOORSCHRIFTEN

VOORZICHTIG

Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit Niet aan. • U knot hierdoor gewond raken.

Gebruik geen insecticiden of brandbare sprays op de unit. • Dit kan brand of vervorming van de unitverozaken.

Stel huisdieren of kamerplanten Niet aan de directe luchtstroom bloat. • Huisdieren of planten+kunnen hierdoor verwongden oplopen.

Plaats geen andere elektrische apparaten of meubels onder de bin- nen- of buitenunit. • Er kan water uit de unit druppelen. Dit kan schade of een defect ver- oorzaken.

Zet de unit Niet op een beschadigde montagestandaard. • De unit kan vallen waardoor u gewond kunt raken.

Ga Niet op een onstabileverhoging staan om de unit in werkung te zetten of te reinigen. • U knot gewond raken als u er af valt.

Trek Niet aan het netsnoer zich. • Als u eraan trekt, kan een deel van de draad breken waardoor er oververhitting of vuur kan ontstaan.

Laad de batterijen Niet op, haal ze Niet uit elkaar en gooiz ze Niet in een vuur. • Batterijen kunnen hierdoor gaan lekken en brand of een explosie veroorzaken.

Zet de unit Niet longer dan 4aar aan als er spreke is van hoge luchtvochtigheid (RL 80% ofmeer) en/of bij geopende buitendeuren of ramen. • Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan waar beneden druppelen en het meubilair nat makes of beschadigen. • Het gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.

Gebruik de unit Niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten. • De kwaliteit van het voedsel kan hierdoor minder worden, of dieren en planten kunnen hieronder lijen.

Stel verbrandingsapparaten Niet aan directe luchtstroom bloat. • Dit kan leiden tot nicht volledige verbranding.

Stop nooit batterijen in uw Mond ominskijk te voorkomen. • Het insiliken van batterijen kan vertstkijk of vergiftigging veroorzaken.

Schakel de unit UIT en maak de stekker los of zet de netschakelaar UIT Voordat u de unit gaat reinigen. • De ventilator in de unit draait met hoge snelheid rond en kan u verwon- den.

Als u de unit langeijd Niet gebruikt, kaak dan de stekker los of zet de netschakelaar UIT. • In de unit hoot zich vuil op waardoor deleze oververhit kan raken of er vuur kan ontstaan.

Vervang alle batterijen van de afstandsbediening door neue van hetzelfde type. • Als uulative en oude batterijen tegelijkkertijd gebruikt, kan de unit oververhit raken, hunnen de batterijen gaan lekken of een explosie veroorzaken.

Als er batterijzuren op uw huid of kleding terechtkomen, was dan uw huid en kleding grondig met schoon water. • Als er batterijzuur in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddelijk contact op met uw huisarts.

Zorg ervoor dat de ruimte goed geventileerd is als de unit tegelijkkertijd met verbrandingsapparatuur worden gebruikt. • Onvoldoende ventilatie kan leiden tot zuurstoftekort.

Zet de netschakelaar UIT als u onweer hoort en de blikksem zou kunnen inslaan. • De unit kan beschadigd raken als de blikksem inslaat.

Als de airconditioner meerdere seizoenen acheterelkaar is gebruikt, voer dan naast de gebruikelijke reiniging ook inspectie en onder- houd uit. • Vuil of stof in de unit kan een onaangenome geur veroorzaken, leiden tot groei van fungi Zoals schimmels, of het afoerkanaal verstoppen waardoor water uit de binnenunit kan lekken. Raadpleeg uw lev- rancier voor inspectie en onderhoud waaroor specialistische kennis en vaardigheden vereist+zijn.

Bedien geen schakelaars met natte handen. • Dit kan een elektrische schokverozaken.

Reinig de airconditioner Niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner. • Dit kan vuur of een elektrische schokverozaken.

Stap Niet op de buitenunit of zet geen object op de buitenunit. • U knot gewond raken als u of het object valt.

BELANGRIJK

Vuile filters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het worden aangeraden om de luchtfilters elke 2 weken te reinigen.

Voordat u het apparaat inschakelt, zorg ervoor dat de horizontally schoopen in de gesloten stand staan. Als u het apparaat inschakelt verwijl de horizontally schoopen in de open stand staan, hunken zich möglichn Niet terug maar de correcte stand.

Voor het installereren

WAARSCHUWING
	Raadpleeg uw leverancier voor de installmentie van de airconditioner. • De gebruiker mag de airconditioner Niet installereren,ondat dit specia-listische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage,vuur of een elektrische schok voroor-zaken.
	Zorg voor eenAPEte groep waar alleen de airconditioner op wordt aangesloten. • Als u geenAPEte groepgebruikt,kan dit oververhitting of vuur veroor-zaken.
	Installer het apparaat Niet opplaaten waar ontvlambaar gas zou kunnenlekken. • Gelekt gas dat zich rond de airconditioner verzamelt,kan een explosie verooorzaken.
	Aard de airconditioner. • Sluit de aardkabel Niet aan op een gasleiding,waterleiding,bliksem-afleider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok verooorzaken.
VOORZICTIG
	Afhankelijk van de installmentieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeert u een aardlek-schakelaar. • Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de juiste manier worden afgevoerd. • Als het afvoerkanaal Niet goed is geinstalleerd,kan er water ui de binnen-/buitenunit druppelen waardoor het meubilair nat of beschadigd kan worden.

In geval van abnormale situations

Zet de airconditioner onmiddelijk uit en raadpleeg uw leverancier.

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt wegooien.

Opmerking:

Dit symbool geldt alleen voor EU-landen.
Dit symbool wordst Gebruktu overeenkomstig richtlijn 2012/19/ EU, artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG, artikel 20 "Informatie voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen. De onderden können worden gerecycled en/of worden hergebruikt.

Het symbool betekent dat de elektrische en elektronische onderdelen, batterijen en accu's op het einde van de gebruiksduur gescheiden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbol (Fig. 1) een chemisch symbol staat gedrukt, betekent dit dat de batterij of accu zware metalen in een bepaalde concentra- tie bevat. Dit worden als voegt aangenuid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%) In de Europese Unie worden elektrische en elektronische producten, batterijen en accu's afzonderlijk ingezameld.

Breng deze apparatuur, batterijen en accu's dan maar het gemeentelijk afvalinzamelingspunt.

Help ons mee het milieu te beschermen!

NAAM VAN ELK ONDERDEEL

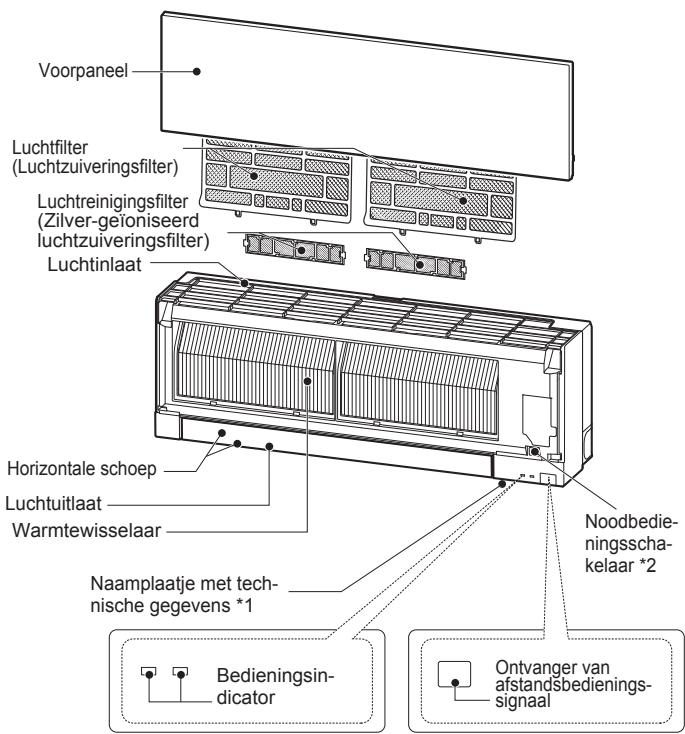

Binnenunit

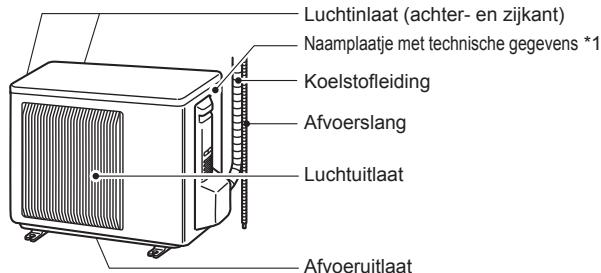

Buitenunit

De buitenunits können uiterlijk verschillen.
*1 Het় en de maand van vervaardiging zijn aangegeven op het naamplaatje met technische gevevens.

^2 Als de afstandsbediening Niet kan worden gebruikt...

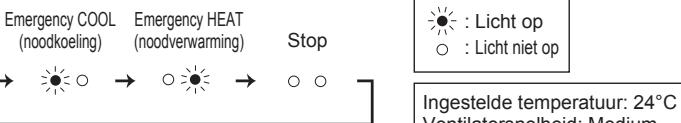

U kurz de nooodbediening activeren door de nooodbedieningsschakelaar (E.O. SW) op de binnenunit in te drukken.

Als u de nooodbedieningsschakelaar (E.O. SW) indrukt, wijzigen de werkingsstanden in de volgende volgorde:

Ingestelde temperatuur: 24^ Ventilatorsnelheid: Medium Horizentale schoep: Auto

UITTE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

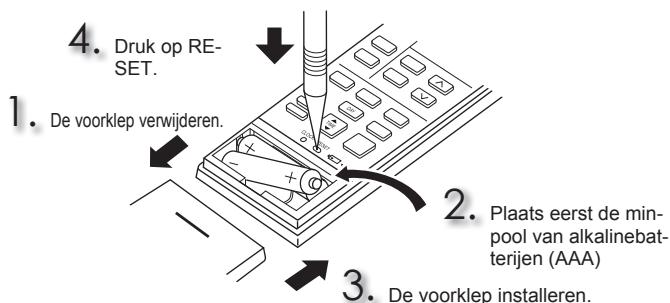

De batterijen in de afstandsbediening plaatsen

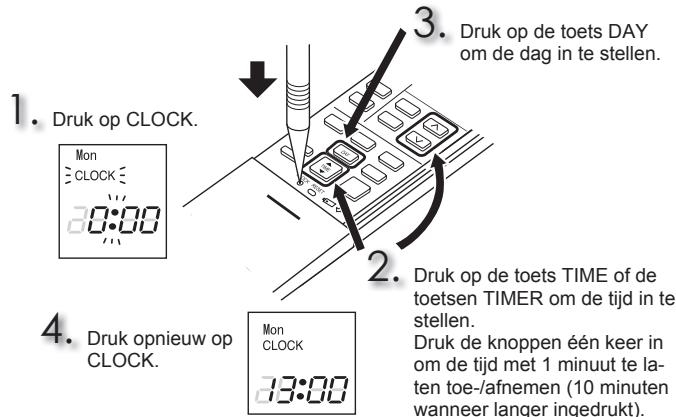

De huidigeijd instellen

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

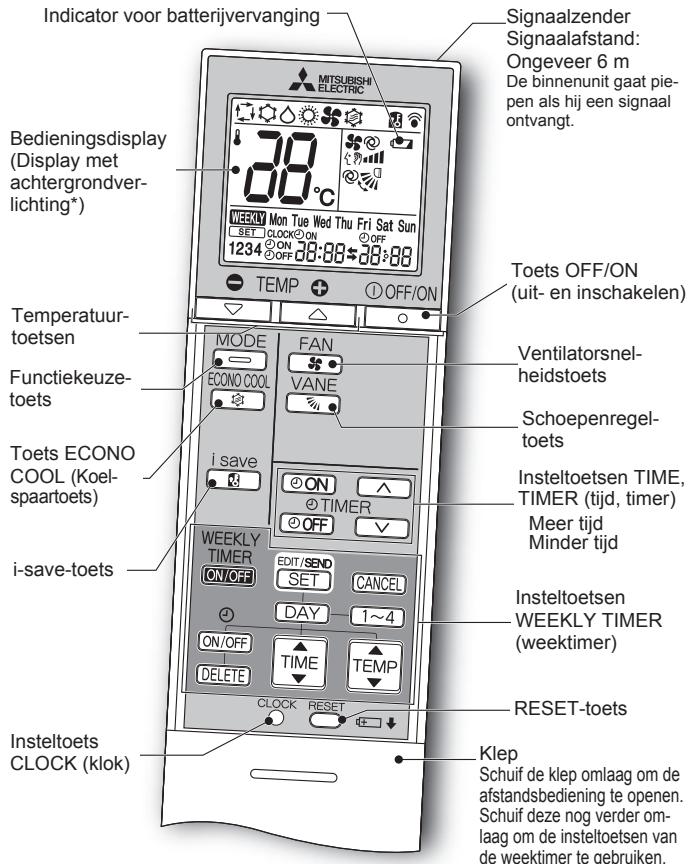

Afstandsbediening

* De achtergrondverlichting worden aangezet bij gebruik van de afstandsbediening.
De achtergrondverlichting্রaatuit alsdeafstandsbedieningeen tijndiet wordt gebruikt.

Gebruik uitsluitend de afstandsbediening die bij het apparaat worden meegeleverd. Gebruik geen andere afstandsbedieningen.

Als 2 ofeer binnenuits in de buurt van elkaar worden geinstalleerd, kan het gebeuren dat een andere binnunit reageert op de afstandsbediening dan de binnunit die u wil bedieren.

Insteltoets TIME, TIMER (tijd, timer) — Meerijd Minderijd

ON (ON-timer) : De airconditioner wordt op de ingestelde tijd ingeschakeld (ON).

OFF (OFF-timer): De airconditioner wordt op de ingestelde tijd uitgeschakeld (OFF).

Druk op (Meerijd) en (Minderijd) om deijd van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer) — Druk op SET om de instellingsstand van de weektimer te openen.

Druk op DAY en 1 4 om een dag (of deren) en nummer voor de instelling te selecteren.

Druk op ON/OFF, TIME en TEMPOm ON/OFF,tijd en temperatuur in te stellen.

Druk op SET om deinstelling van deweektimer te voltooien en over te brengen.

WEEKLY Druk op TIMER om de weektimer in te schakelen (ON). ( WEEKLY gaat branden.)

Druk nogmaals op WEEKLY TIMER om de weektimer uit te schakelen (OFF). (WEEKLY gaat uit.)

NL-4

① OFF/ON

Toets OFF/ON (uit- en inschakelen)

MODE

Functiekeuzetoets

Temperatuurtoetsen

De temperatuur stigt of daalt met 1^ als u de knop indrukt.

FAN

Ventilatorsnelheidstoets

VANE

Regeltoets luchtstroom omhoog-omlaag

Luchtstroomrichting links/rechts

Verplaats de verticale schoep handmatig voordat u de unit start.

save

i-saving-toets

Met een vereenvoudigde terugzetfunctie kut u door een keer op de save -toets te drukken de voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat meteen terug maar de vorige instelling.

ECONOCOO

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijzigt de ingestelde temperatuur en de luchtstroomrichting automatisch.

Instructies:

• Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
• Raak de metalen onderdelen Niet met uw handen aan.
• Gebruik geen benzine, verdunner, schuurpoeder of insecticide.
• Gebruik alleen verdunde, milde reinigingsmiddelen.

• Gebruik geen harde borstel, schuursponsje of iets dergelijks.

• Laat de horizontally schoep nicht langdurig in vloeistof ondergedompeld en spoel deren schoep Niet af.

• Gebruik geen water dat warmer is dan 50^ .
  Stel onderdelen om deze te drogen, Niet aan direct zonlicht, hitte of vlammen bloat.
• Oefen nicht te veel kracht op de ventilator uit, want hierdoor konnen barsten of breuken ontstaan.

Luchtfilter (Luchtzuiveringsfilter)

Elke wee weken reinigen

• Verwijder vuil met een stofzuiger of spoel het af met water.
• Laat het filter na het spoelen goed drogen in de schaduw.

Voorpaneel

1. Til het voorpaneel op totdat u een "klik" hoogt.
2. Sluit het voorpaneel goed en druk op de met pijlen aangegevenplaatsen.
3. Maak het Voorpaneel schoon zichonder het Voorpaneel van de unit te verwijderen.

Veeg met een zachte droge doek schoon. Geschekte droge doeken die in de handel verkrijgbaar zijn, zichen van het type MSZ-EF**VGB.
- Gebruik een geschichte ZACHTE DROGE DOEK. Onderdeelnummer

MAC-1001CL-E

Dompel het Voorpaneel Niet onder in water.

Belangrijk

• Het oppervlak van de binnenunit kan eenvoudig bekrast raken. Schuur waarom nooit met iets hard over, of slaaarom nooit met iets hard op de unit. Gaijdens het monteren of demonteren van het voorpaneel ook voorzichtig te werk om te voorkomen dat de unit bekrast raakt.
• Gebruik geen schuurmiddel om te voorkomen dat het oppervlak van de binnenunit bekrast raakt.
  Vingerafdrukken zijn eenvoudig waar te nemen op het oppervlak van de binnenunit. Als u vingerafdrukken ziet, veeg deze er dan met een zacht degro doek af.
• Als u een in de handel verkrijigbare met chemicalien geimpregneerde doek gebruikt, volg dan de instructies op de verpakking van de doek.
• Laat het voorpaneel Niet langdurig open.

Luchtreinigungsfilter (Zilver-geioniseerd luchtzuiveringsfilter)

Elke 3 maanden:

• Verwijder vuil met een stofzuiger.
  Wonneer u het vuil Niet met een stofzuiger kutverwijderen: Dompel het filter en het frame in lauw water voordat u het afspoelt.
• Laat het filter na het spoelen goed drogen in de schaduw. Installeer alle lipjes van het luchtfilter.

Elk jaar:

• Vervang het luchtreinigingsfilter door een新产品 filter voor de beste prestaties.
• Onderdeelnummer MAC-2370FT-E

Trekken om van het luchtfilter te verwijderen

Belangrijk

• Reinig de filters regelmatig voor de Beste prestaties en voor energiebesparing.
• Vuile filters veroorzaken condensatie van water in de air-conditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het worden aangeraden om de luchtfilters elke 2 weken te reinigen.

Deze informatatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gezruik (informatie over veilige bediening)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS	FILTER	Zilver-zink-zeoliet (130328-20-0) Zilvernatriumwaterstofzirkonium-fosfaat (265647-11-8) 2-octyl-2H-isothiazool-3-on (OIT) (26530-20-1)	Antibacterieel Schimmelwe- rend	• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.
MAC-2370FT-E	FILTER	Zilver-zink-zeoliet (130328-20-0)	Antibacterieel	• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.

TECHNISCHE GEGEVENS

Model	Setnaam		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Binnen		MSZ-EF18VG(W/B/S)MSZ-EF22VG(W/B/S)		MSZ-EF25VG(W/B/S)		MSZ-EF35VG(W/B/S)		MSZ-EF42VG(W/B/S)		MSZ-EF50VG(W/B/S)
	Buiten		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Functie			Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen
Stroomvoorzieening			~/N, 230 V, 50 Hz
Capaciteit		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Invoer		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Gewicht	Binnen	kg	11,5
	Buiten	kg	—		31		34		35		40
Hoeveelheid koelmiddel (R32)		kg	—		0,62		0,74		0,74		1,05
IP-waarde	Binnen		IP 20
	Buiten		—		IP 24
Toelaatbare maxi-male bedrijfsdruk	Inlaatzijde	MPa	—		2,77
	Uitlaatzijde	MPa	4,17
Geluidsniveau(SPL)	Binnen(Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Buiten	dB(A)	—		47	48	49	50	50	51	52	52

Technische gegevens voor binnen bij multi-aansluiting VERORDENING (EU) 2016/2281

Model	Binnen			MSZ-EF18VG (W/B/S)	MSZ-EF22VG (W/B/S)	MSZ-EF25VG (W/B/S)	MSZ-EF35VG (W/B/S)	MSZ-EF42VG (W/B/S)	MSZ-EF50VG (W/B/S)
Capaciteit	Koelen	Waarneembaar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Verwarmen		kW	2,10	2,50	2,90	4,00	4,80	5,70
Invoer			kW	0,027	0,027	0,027	0,031	0,031	0,034
Geluidsniveau (Geluidsvermogens-iveau)	Superhoog/Hoog/Medium/Laag/Stil		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gegarandeerd werkbereik

		Binnen	Buiten
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Koelen	Bovengrens	32°C DB	46°C DB	46°C DB
		23°C WB	—	—
	Ondergrens	21°C DB	-10°C DB	-10°C DB
		15°C WB	—	—
Verwar-men	Bovengrens	27°C DB	24°C DB	24°C DB
		—	18°C WB	18°C WB
	Ondergrens	20°C DB	-15°C DB	-20°C DB
		—	-16°C WB	-21°C WB

DB: Droge temperatuur
WB: Natte temperatuur

OPLOSSEN VAN PROBLEMEN

Zet in de volgende gevallen de airconditioner uit en raadpleeg uw leverancier.

• Wanner water uit de binnenunit lekt of druppelt.
• Wanner de bedieningsindicator knippert.
• Wanneer de netschakelaar vaakuit gaat.
• De signalen van de afstandsbediening worden möglichst Niet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertetypie) worden gebruikt.
• De werkking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zich.
• Wanner er een abnormaal geluid te horen is.
• Wanner een koelmiddellekkgage worden geconstated.

Opmerking:

1. Temperatuurwaarden

Koelen Binnen: 27^ DB, 19^ WB

Buiten: 35^ DB

Verwarmen — Binnen: 20^ C DB

Buiten: 7^ DB, 6^ WB

1. Voor de EF18/22 zijn er geen gegevens als losse combinatie. Deze binnenuits zijn uitsluitend bedoeld voor een multisystem-airconditioner. Neem contact op met uw dealer voor de gegevens van het multisystemen en/of raadpleeg de catalogus.

Tiriet ik péc 2 nedelām

verkaart hier bij onder eigener verantwoerdelijkheid dat de voor residentie, commerciele en Licht-industrièle omgevingen bestemde airconditioners en warmtepmopen zoals onderstaand beschreiben:

y de industry liga:

Opmerking: het serienummer staat op het naamplaatje van het product.
