MODE D'EMPLOI MSZ-HR25VF MSZ-HR35VF MSZ-HR42VF MSZ-HR50VF MITSUBISHI ELECTRIC

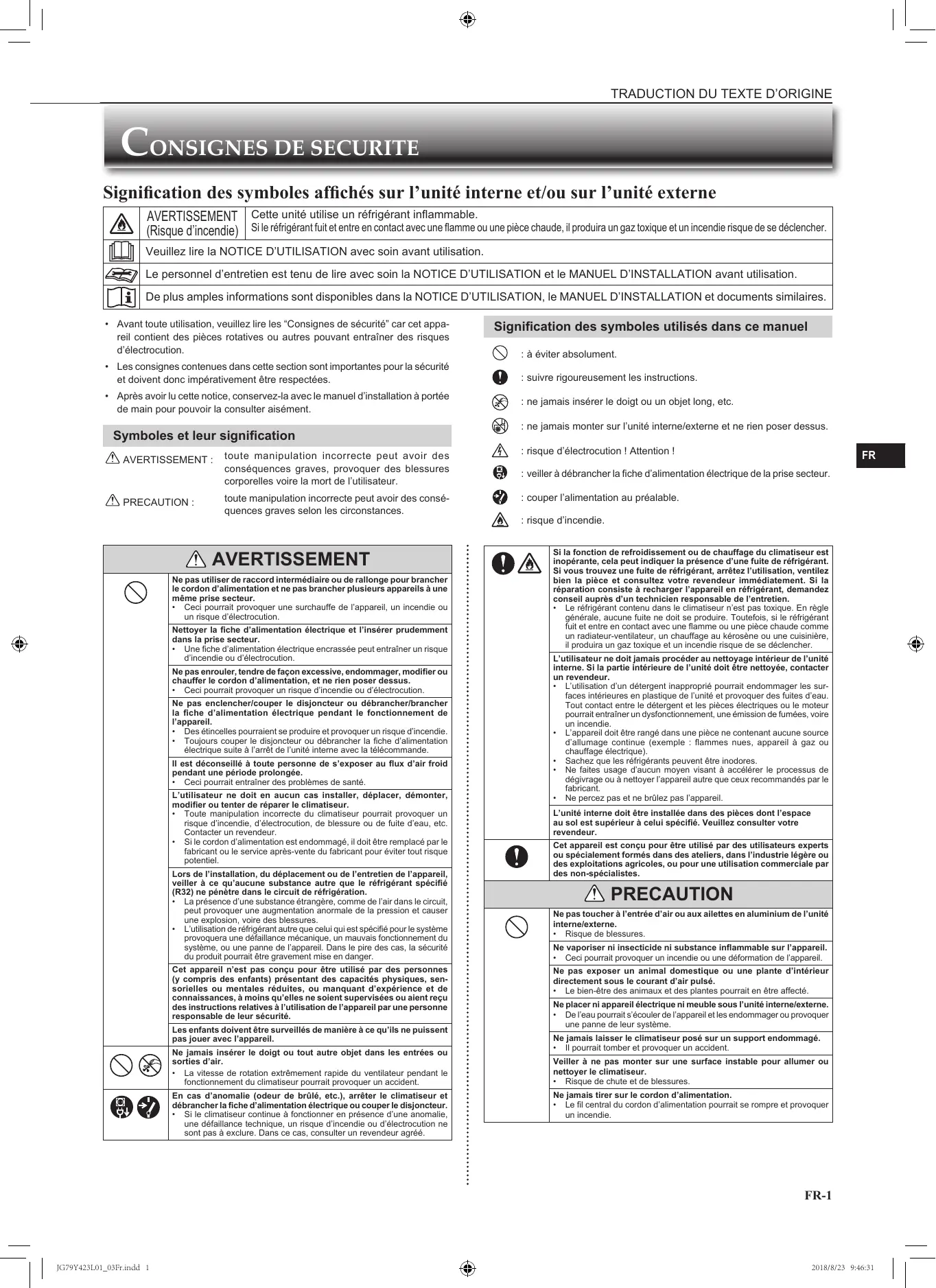

Les consignes contenues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.

Après avoir lu cette notice, conservez-la avec le manuel d'installation à portée de main pour pouvoir la consulter aisément.

: suivre rigoureusement les instructions.

: ne jamais insérer le doigt ou un objet long, etc.

LN AVERTISSEMENT : toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles voire la mort de l'utilisateur.

À PRECAUTION : toute manipulation incorrecte peut avoir des consé- : couper l'alimentation au préalable. quences graves selon les circonstances.

Ne percez pas et ne brûlez pas l'appareil.

L'unité interne doit être installée dans des pièces dont l'espace

au sol est supérieur à celui spécifié. Veuillez consulter votre revendeur.

& dans la prise secteur. +. Une fiche d'alimentation électrique encrassée peut entraîner un risque d'incendie ou d'électrocution:

Ne pas enrouler, tendre de façon excessive, endommager, modifier ou chauffer le cordon d'alimentation, et ne rien poser dessus.

*__ Ceci pourrait provoquer un risque d'incendie ou d'électrocution:

Ne pas enclencher/couper le disjoncteur ou débrancheribrancher

la fiche d'alimentation électrique pendant le fonctionnement de

*__ Ceci pourrait entraîner des problèmes de santé

L'utilisateur ne doit en aucun cas installer, déplacer, démonter,

modifier ou tenter de réparer le climatiseur.

+ Toute manipulation incorrecte du climaliseur pourrait provoquer un risque d'incendie, d'électrocution, de blessure ou de fuite d'eau, etc.

fabricant ou le service après-vente du fabricant pour éviter tout risque

La présence d'une substance étrangère, comme de l'air dans le circuit peut provoquer une augmentation anormale de la pression et causer

ou spécialement formés dans des ateliers, dans l'industrie légère ou des exploitations agricoles, ou pour une utilisation commerciale par des non-spécialistes.

+ L'utilisation de réfrigérant autre que celui qui est spécifié pour le système + Risque de blessures.

provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l'appareil. Dans le pire des cas, la Sécurité du produit pourrai être gravement mise en danger.

Cet appareil n'est pas conçu pour être utilisé par des personnes {ÿ compris des enfants) présentant des capacités physiques, sen- Sorielles ou mentales réduites, où manquant d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou aient reçu des instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés de manière à ce qu'ils ne puissent pas jouer avec l'appareil.

< < Ne jamais insérer le doigt ou tout autre objet dans les entrées ou

Ne vaporiser ni insecticide ni substance inflammable sur l'appareil.

*__ Ceci pourrait provoquer un incendie ou une déformation de l'appareil.

Veiller à ne pas monter sur une surface instable pour allumer où

nettoyer le climatiseur.

+ _ Risque de chute et de blessures.

Ne jamais tirer sur le cordon d'alimentation.

+ Le fil central du cordon d'alimentation pourrait se rompre et provoquer un incendie.

Ne pas faire fonctionner le climatiseur pendant plus de 4 heures avec

un taux d'humidité important (80% HR ou plus), etlou lorsqu'une porte

ou une fenêtre est ouverte.

+ La présence d'humidité dans le climatiseur peut contribuer à la crois- sance de certains champignons tels que la moisissure.

Ne pas utiliser le climatiseur pour conserver des aliments, élever des

animaux, faire pousser des plantes, ranger des outils de précision

ou des objets d'art.

+" Leur qualité pourrait s'en ressenti plantes pourrait en être affecté.

Ne pas exposer des appareils à combustion directement sous la sortie d'air pulsé. *__ Une combustion imparfaite pourrait en résulter.

Ne mettez jamais des piles dans la bouche pour quelque raison que

ce soit pour éviter de les avaler par accident.

+_Le fait d'ingérer des piles peut entraîner un étouffement etou un empoisonnement.

Avant de procéder au nettoyage du climatiseur, le mettre hors

tension et débrancher la fiche d'alimentation électrique ou couper

+ La vilesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.

Site climatiseur doit rester inutilisé pendant une période prolongée,

+ Si du liquide alcalin entre en contact avec les yeux, les rincer abon- damment à l'eau claire et contacter d'urgence un médecin.

@ IMPORTANT Des filtres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains champignons tels que la moisissure. est donc recommandé de nettoyer les filtres à air toutes les 2 semaines.

Avant de démarrer l'opération, veillez à ce que les allettes horizontales soient en posi- tion fermée. Si l'opération démarre lorsque les allettes horizontales sont en position ouverte, il se pourrait qu'elles ne reviennent pas à la position correcte.

+ Dans le cas contraire, un risque de surchauffe ou d'incendie n'est pas

Ne pas installer l'appareil dans un endroit susceptible d'être exposé

à des fuites de gaz inflammable.

+ L'accumulation de gaz autour de l'unité externe peut entraîner des risques d'explosion

Raccorder correctement le climatiseur à la terre.

+ _ Ne jamais raccorder le câble de terre à un tuyau de gaz, une évacuation d'eau, un paratonnerre ou un cäble téléphonique de mise à la terre. Une mise à la lerre incorrecte pourrait provoquer un risque d'incendie ou d'électrocution.

À PRECAUTION Site climatiseur estutilisé conjointement avec un appareil à combus-

tion, veiller à ce que la pièce soit parfaitement ventilée.

+ Une ventilation insuffisante pourrait provoquer un manque d'oxygène dans la pièce.

Installer un disjoncteur de fuites à la terre selon l'endroit où le clima-

tiseur sera monté (pièce humide par ex.)

+ L'absence de disjoncteur de fuites à la terre peut entraîner un risque d'électrocution.

Couper le disjoncteur par temps d'orage.

+__La foudre pourrait endommager le climatiseur.

Sie climatiseur a été utilisé pendant plusieurs saisons consécutives, procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal.

+ Une accumulation de saletés ou de poussière à l'intérieur du climatiseur peut être à l'origine d'une odeur désagréable, contribuer au dévelop pement de moisissures ou bloquer l'écoulement des condensals et provoquer une fuile d'eau de l'unité interne. Consulter un revendeur agréé pour procéder à une inspection et des travaux d'entretien néces-

Sitant l'intervention de personnel qualifié et compétent.

Ne pas actionner les commandes du climatiseur avec les mains mouillées.

*_ Risque d'électrocution !

Ne pas nettoyer le climatiseur avec de l'eau et ne placer ni vase ni verre d'eau dessus.

+__ Ceci pourrait provoquer un risque d'incendie ou d'électrocution:

Ne jamais marcher sur l'unité externe et ne rien poser dessus.

+" Risque de chute et de blessures.

En présence d'une situation anormale

Arrêter immédiatement le climatiseur et consulter un revendeur agréé.

Ce symbole est conforme à la directive 20129/UE Ar- ficle 14 Informations pour les utilisateurs et à l'Annexe IX, etlou à la directive 2006/66/CE Article 20 Information de l'utilisateur final et à l'Annexe IL.

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés ebou réutiisés.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour celte raison, i vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

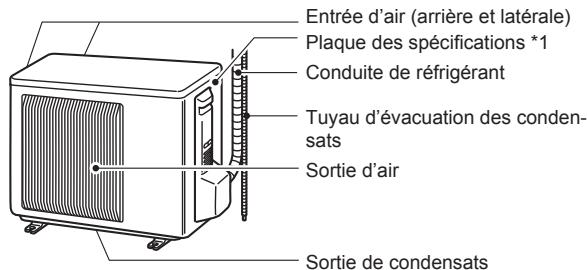

Entrée d'air (arrière et latérale)

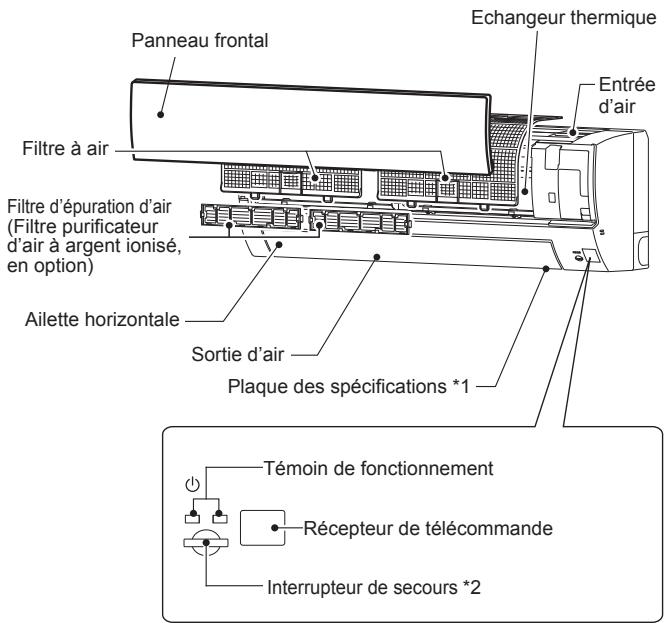

+1-Récepteur de télécommande

Interrupteur de secours *2

‘? Lorsqu'il est impossible d’utiliser la télécommande...

Vous pouvez lancer le fonctionnement d'urgence en appuyant sur l'interrupteur de secours (E.O. SW) de l'unité interne.

A chaque fois que vous appuyez sur l'interrupteur de secours (E.O. SW), le fonc- tionnement du climatiseur change dans l'ordre suivant:

REFROIDISSE- CHAUFFAGE MENT d'urgence d'urgence Arrêt

1. Rotrez le couvercle arière. touche RESET.

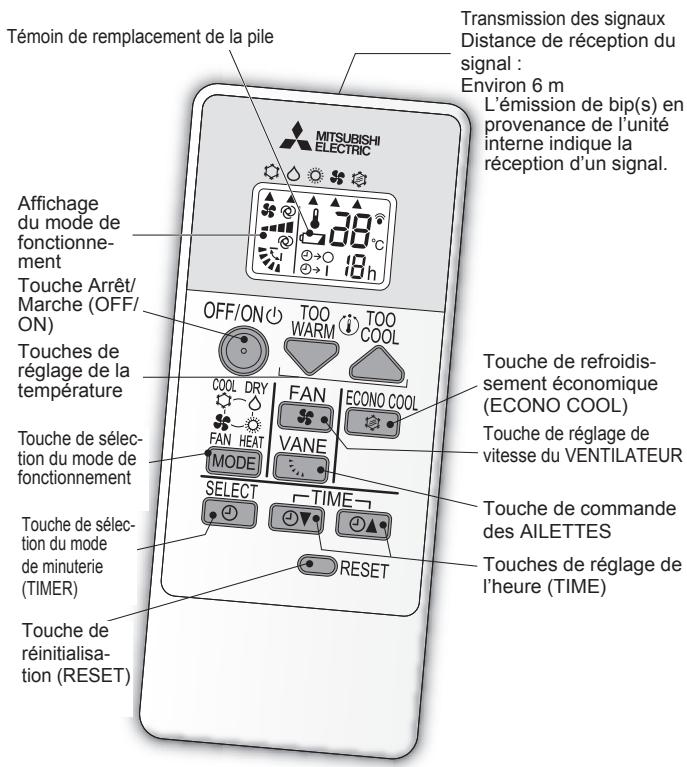

Touche de refroidis- sement économique (ECONO COOL)

‘tion du mode de minuterie — Touches de réglage de =

(TIMER) l'heure (TIME) Touche de commande du flux d’air haut-bas Touche de - réinitialisa- + © — 7 — tion (RESET) (AUTO) (1) (@) (3) (@) (5) (canon)

Direction du flux d’air gauche-droite

@>0 LA (MINUTERI D'ARRET)_ (MINUTERI DE DEMARRAGE)

Touche de refroidissement économique (ECO-

NO COOL) N'utilisez pas d'eau dont la température est supérieure à 50°C.

N'exposez pas les pièces aux rayons directs du soleil, à la chaleur ou à une flamme pour les faire sécher.

N'exercez pas de force excessive sur le ventilateur, car cela pourrait l'en- dommager ou le casser.

Filtre à air (Filtre purificateur d’air)

+ Essuyez-le avec un chiffon doux et sec ou lavez-le à l'eau

+_ Ne le faites pas tremper dans l'eau pendant plus de deux heures.

+ Faïtes-le sécher correctement à l'ombre avant de le reposer.

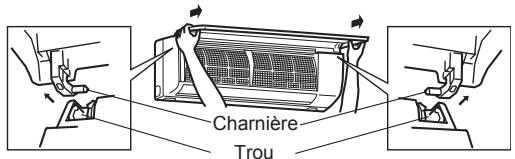

Reposez le panneau frontal en inversant les étapes de la procédure de dépose. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les flèches.

D Ces informations sont basées sur le RÈGLEMENT (UE) N°528/2012

+ Faites tremper le filtre et son cadre dans de l'eau tiède avant de les nettoyer.

+ Après lavage, laisser bien sécher à l'ombre. Posez toutes les attaches du filtre à air.

+ Pour des performances optimales,

remplacer le filtre d'épuration d'air.

+ Référence [RE Tirez sur le panneau frontal pour le retirer du filtre à air

Nettoyer régulièrement les filtres pour obtenir des perfor- mances optimales et réduire la consommation d'électricité.

Des filtres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de cer- tains champignons tels que la moisissure. Il est donc recom- mandé de nettoyer les filtres à air toutes les 2 semaines.

Article traité Substances actives

NOM DU MODÈLE {Nom des pièces) {N° CAS)

Si le témoin de fonctionnement clignote.

Si le disjoncteur saute régulièrement.

L'unité interne peut ne pas recevoir les signaux de la télécommande dans une pièce dont le système d'éclairage est à lampes fluorescentes (à oscillateur intermittent, etc.).

Le fonctionnement du climatiseur interfère avec la réception radio ou TV. II peut s'avérer nécessaire de brancher un amplificateur sur l'appareil concerné

Si l'unité émet un bruit anormal.

Si du réfrigérant fuit

fonyn Interne MSZ-HR2SVF MSZ-HR3SVF MSZ-HRA2VF MSZ-HRSOVF Externe MUZ-HR2SVF MUZ-HR3SVF MUZ-HR42VE MUZ-HRSOVE Fonction Refoïssement] Chauffage [Refoidissement] Chauffage [Refroidissement] Chauffage [Reroidssement| Chautfage

| =] JAimentation IN, 230 V. 50 Hz Puissance KW 25 315 34 36 42 AT 50 54
